1

SPARC64 シ リ ーズについて

SPARC64 シ リ ーズは富士通が開発 し てい る UNIX サーバ用 SPARC プ ロ セ ッ サです。 SPARC64 V では、 メ イ ン フ レーム ク ラ ス の高信頼性技術 と GHz を超え る周波数を実現し ま し た。 こ のプ ロ セ ッ サは富士通の PRIMEPOWER サーバに使用 さ れま し た。 そ し て SPARC64 VI は、 SPARC64 V をベースに 2 コ ア× 2 ス レ ッ ド 化する こ と で高スループ ッ ト 化を実現 し ま し た。 こ のプ ロ セ ッ サは SPARC Enterprise サーバに使用さ れています。

2

SPARC64 V

II 概要

SPARC64 VII は、 富士通が開発 し た SPARC64 シ リ ーズの最新プ ロ セ ッ サです。 富士通の 65nm テ ク ノ ロ ジ を用い， 動作 周波数は 2.5GHz, チ ッ プサ イ ズは 21.3mm x 20.9mm です。 チ ッ プは ４ コ ア を内蔵し、 共有の 6MB の L2 キ ャ ッ シ ュ を持 つ構造 と な っ てい ます。 動作消費電力は最大 135W です。

SPARC64 VII の設計に当た っ ては、 現行の SPARC64 VI の高性能 ・ 高信頼性を保ちつつ、 スループ ッ ト 性能の大幅強化 を図 り ま し た。 スループ ッ ト 性能強化のために内蔵する コ ア数を 2 か ら 4 に倍増し 、 さ ら にマルチス レ ッ ド 機構を VMT か ら SMT に変更し ま し た。 L2 キ ャ ッ シ ュ は ４ コ アで共用する構成 と し ，4 つの コ アへデータ供給を行 う ためにスルー プ ッ ト を倍増 さ せま し た。 ま た特に HPC 分野に向け、 ハー ド ウ エアバ リ ア と 呼ぶコ ア間高速同期機構を実装し ま し た。 一方バス プ ロ ト コ ルを現行 SPARC64 VI と 同一にする こ と で、 SPARC64 VI か ら SPARC64 VII への CPU モジ ュール単位 でのア ッ プグ レー ド を可能 と し てい ます。

3

SPARC64 VII のマ イ ク ロ アーキ テ ク チ ャ

SPARC64 VII のマ イ ク ロ アーキ テ ク チ ャ について概要を述べます。 コ ア部のパ イ プ ラ イ ンの基本構造は SPARC64 VI と 同一ですが， SPARC64 VII では、 マルチス レ ッ ド の実装を VMT (Vertical Multi-Threading) か ら SMT (Simultaneous Mult-Threading) へ変更 し ま し た。 図 1 に示す と お り 、 4 つあ る 各コ アの上で二つの ス レ ッ ド を同時に実行する こ と が可能で す。 CORE0 thread0 thread1 CORE1 CORE2 CORE3 thread0 thread1 thread0 thread1 thread0 thread1 time 図1 SPARC64 VII のマルチ ス レ ッ ド SMT の設計にあ た っ ては、 ス レ ッ ド 間の相互干渉を で き る 限 り 除 く こ と を主眼におき ま し た。 両ス レ ッ ド が動作 し てい る時は， 原則 と し てハー ド ウ エア リ ソ ース を ス レ ッ ド 毎に分離する構成 と し ています。 逆にど ち ら かのス レ ッ ド がア イ ド ル状態の と き は， 他方のス レ ッ ド が一部の リ ソ ース を除き両ス レ ッ ド の リ ソ ース を使用可能 と する こ と で、 シ ン グル ス レ ッ ド の性能向上を狙い ま し た。 コ アのパ イ プ ラ イ ンは、 両ス レ ッ ド で共用する構成 と な っ てい ます。 但し 一方の ス レ ッ ド がパ イ プ ラ イ ン ス ト ール し た 場合 も ， 他のス レ ッ ド の処理が停滞し ない よ う に制御を行っ ています。 命令フ ェ ッ チ / 命令デコー ド / コ ミ ッ ト ス テー ジにおいてはサ イ ク ルご と にど ち ら か一方の ス レ ッ ド を選択し ます。

3.1 マイ ク ロ ア ーキ テ ク チャ 詳細

以下にマ イ ク ロ アーキテ ク チ ャ の詳細について述べます。 SPARC64 VII の コ アは、 図 2 に示す よ う に、 命令フ ェ ッ チ部 と 命令実行部に分かれ、 命令フ ェ ッ チ部には命令専用の 1 次キ ャ ッ シ ュ (L1I キ ャ ッ シ ュ ) を含み、 実行部にはオペラ ン ド 専用の 1 次キ ャ ッ シ ュ (L1D キ ャ ッ シ ュ ) を含んでいま す。 2

命 令 フ ェ ッ チ 部 命 令 実 行 部 ＩＷ Ｒ L1I$ ＩＢ U Ｆ 分 岐 予 測 R SA R SBR R SF R SE L1D$ FP SP AG EN FL EX 図2 SPARC64 VII コ アの機能図

3.2 命令フ ェ ッ チ部

命令フ ェ ッ チ部は、 命令実行部 と は独立し て動作し 、 分岐予測に従っ て将来実行する命令列を命令バ ッ フ ァ IBUF (Instruction BUFfer) に取 り 込みます。 IBUF の容量は 256 バ イ ト であ り 、 最大 64 命令の保持が可能です。 両ス レ ッ ド が動 作し てい る時は、 命令バ ッ フ ァ を ス レ ッ ド ご と に均等に分割し て使用し ます。 命令実行が滞っ た場合に も 、 IBUF が一杯にな る まで命令フ ェ ッ チは停止し ません。 逆に、 キ ャ ッ シ ュ ・ ミ ス等で命令 フ ェ ッ チが停止し た場合に も 、 IBUF に命令があ る限 り 、 そ こ か ら 命令を取 り 出し て実行を継続可能です。 命令フ ェ ッ チは毎サ イ ク ル起動で き、 一度に 32 バ イ ト すなわち 8 命令を取 り 出し ます。 命令実行のスループ ッ ト はサ イ ク ルあた り 最大 4 命令であ り 、 命令フ ェ ッ チは命令実行の 2 倍のスループ ッ ト を確保し ています。 IBUF は命令フ ェ ッ チ と 命令 実行を分離 ( デカ ッ プ リ ン グ ) する こ と で、 大容量の命令 １ 次キ ャ ッ シ ュ のレ イ テンシ を隠蔽し ています。

3.3 命令実行部

命令デコ ード およ び発行 命令デコー ド およ び発行ス テージでは、 IWR 上の 4 つの命令を同時にデコー ド し て、 実行に必要な資源 ( 各種 リ ザベー シ ョ ン ・ ス テーシ ョ ン、 フ ェ ッ チポー ト ・ ス ト アポー ト 、 レ ジ ス タ 更新バ ッ フ ァ ) を決定し ます。 そ し て、 その資源に 空き があ る かど う かをチ ェ ッ ク し て、 空き があれば、 その資源を割 り 当て る と と も に、 0 ～ 63 の範囲の命令識別子 (IID、 Instruction IDentification) を割 り 当て て命令を発行 し ます。 つま り イ ン フ ラ イ ト 命令の最大数は 64 命令です。 一方 両ス レ ッ ド 動作時は各ス レ ッ ド の最大命令数は 32 命令です。 同じ サ イ ク ルにど ち ら かのス レ ッ ド の命令デコー ド を行 い， 交互にス レ ッ ド を切 り 替え ます。

命令を発行する と その IWR を開放し ます。 IWR のどのス ロ ッ ト にあ る命令であ っ て も 、 リ ザベーシ ョ ン ・ ス テーシ ョ ン等の資源の割 り 当て制限はな く 、 ま た、 命令種類の組み合わせの制限 も あ り ません。 こ のため、 資源の空き さ えあれ ば命令を発行可能です。 4 命令分の空き が無い場合に も 、 プ ロ グ ラ ム順序の命令か ら 可能な分だけを発行し ます。 こ の よ う に命令発行の停滞を極力排除し た方式に よ り 、 どの よ う なバ イ ナ リ コー ド であ っ て も 常に高い並列度を確保し てい ます。 命令実行 デコー ド さ れた命令は リ ザベーシ ョ ン ス テーシ ョ ンに登録 さ れます。 SPARC64 VII は、 整数演算用 リ ザベーシ ョ ン ・ ス テーシ ョ ン RSE(Reservation Station for 　 Execution) と 浮動小数点演算用 リ ザベーシ ョ ン ・ ス テーシ ョ ン RSF(Reservation Station for Floating point) を装備 し てい ます。 RSE と RSF は、 演算器に対応 し て、 それぞれ 2 つのキ ュ ーに分かれてい ま す。 すなわち演算用の リ ザベーシ ョ ン ・ ス テーシ ョ ンは、 RSEA、 RSEB、 RSFA 、 RSFB の 4 種を備えています。 リ ザ ベーシ ョ ン ・ ス テーシ ョ ンに格納 さ れた各々の命令は、 ソ ース オペラ ン ド が用意で き た も のか ら 、 個々の リ ザベーシ ョ ン ・ ス テーシ ョ ン毎に順次対応する 演算器に投入し ます。 し たがっ て 4 つの演算を同時に投入可能です。 投入アルゴ リ ズ ムは、 基本的には リ ザベーシ ョ ン ・ ス テーシ ョ ンにあ る命令の う ち、 投入可能で 1 番古い (Oldest Ready) も のを選択す る方法を採用し てい ます。 し か し ロ ー ド 命令が更新する レ ジ ス タ を ソ ース オペラ ン ド と し て演算する よ う な場合には、 ロ ー ド 命令の結果が得 ら れ る以前に投機的に投入し 、 演算ス テージで投機的な実行が良かっ たか否かを判断し てい ま す。 こ れを投機的投入 (Speculative dispatch) と 呼んでいます。 投機的投入よ り 、 キ ャ ッ シ ュ ア ク セ スのパ イ プ ラ イ ンのレ イ テ ン シ を隠蔽し て演算器の使用効率を高めてい ます。

リ ザベーシ ョ ン ・ ス テーシ ョ ン と し ては上記の RSE,RSF 以外に分岐命令用の RSBR(Reservation Station for Branch) 、 及び ロ ー ド ス ト ア命令のア ド レ ス計算用の RSA(Reservation Station for Address generation) があ り ます。

命令コ ミ ッ ト ア ウ ト ・ オブ ・ オーダで実行し た結果は、 すべて ソ フ ト ウ ェ アか ら 見えない作業用レ ジ ス タ であ る GUB、 FUB に一旦 格納し ます。 プ ロ グ ラ ムの順序性を保証する ために、 GPR や FPR な どのレ ジ ス タや メ モ リ は、 コ ミ ッ ト ス テージでプ ロ グ ラ ム命令順序に従っ て ( イ ン ・ オーダで ) 更新し ます。 さ ら に、 PC をは じ め と する制御レ ジ ス タ も 、 コ ミ ッ ト ス テー ジで一括し て更新し ます。 こ れに よ り 、 正確な割 り 込みを保証し 、 いつで も 実行中の処理のキ ャ ンセルが可能 と な っ て い ます。 こ れを同期一括更新方式 と 呼び、 分岐予測 ミ ス に関わ るや り 直し を簡単にする ばか り ではな く て、 後の章で説 明する よ う に、 RAS の向上に寄与し ています。 同時に コ ミ ッ ト で き る命令数は最大 4 です。 命令コ ミ ッ ト ス テージは 2 つの ス レ ッ ド で共用 さ れてお り ， サ イ ク ルご と にど ち ら か一方のス レ ッ ド を選択し コ ミ ッ ト 処理を行います。 4

4

キ ャ ッ シ ュ シ ス テ ム

　 SPARC64 VII のキ ャ ッ シ ュ は、 中容量の 1 次キ ャ ッ シ ュ (L1 キ ャ ッ シ ュ ) と 大容量の 2 次キ ャ ッ シ ュ (L2 キ ャ ッ シ ュ ) の二階層で構成 さ れてい ます。 L1D キャッシュ IBUF Dec Issue RSA RSE RSF RSBR FP/SP EX FL AGEN L1Iキャッシュ 分岐 予測

L2キャッシュ 6MB 256B line, 12 way

16byte 32byte

CORE0

CORE1 CORE2 CORE3

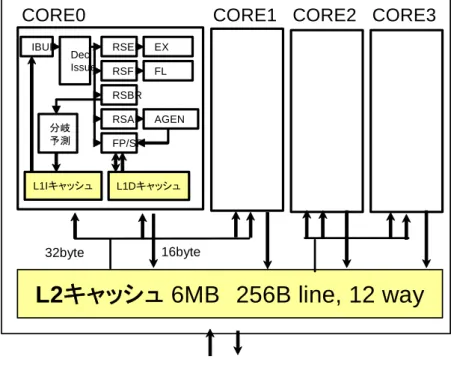

図3 SPARC64 VII コ ア と キ ャ ッ シ ュ

L1 キ ャ ッ シ ュ は、 命令専用のキ ャ ッ シ ュ (L1I キ ャ ッ シ ュ ) と オペ ラ ン ド 専用のキ ャ ッ シ ュ (L1D キ ャ ッ シ ュ ) で構成 さ れ、 いずれ も 容量 64K バ イ ト /2 ウ ェ イ ・ セ ッ ト ア ソ シアテ ィ ブ、 ブ ロ ッ ク サ イ ズは 64 バ イ ト です。 L1D キ ャ ッ シ ュ は、 ４ バ イ ト ア ド レ ス境界で 8 つのバン ク に分割 さ れてお り 、 2 つのオペラ ン ド の同時ア ク セ ス を実現し ています。 L1 キ ャ ッ シ ュ は、 キ ャ ッ シ ュ イ ンデ ッ ク ス に仮想ア ド レ ス を、 キ ャ ッ シ ュ タ グには物理ア ド レ ス を用いてい ます (VIPT : Virtually Indexed Physically Tagged) 。 VIPT 方式では、 メ モ リ の同 じ 領域が異な る 仮想ア ド レ ス でア ク セ ス さ れ る と 、 キ ャ ッ シ ュ の別の イ ンデ ク ス に登録 さ れて、 一貫性を損な う おそれがあ り ます ( シ ノ ニム問題 )。 SPARC64 VII では L2 キ ャ ッ シ ュ と の連携に よ っ てハー ド ウ ェ アでシ ノ ニ ム問題を解決し てい ます。 L2 キ ャ ッ シ ュ は、 容量最大 6MB/12 ウ ェ イ ・ セ ッ ト ア ソ シ ア テ ィ ブ、 ブ ロ ッ ク サ イ ズは 256 バ イ ト であ り 、 ４ コ アで共 有 さ れてい ます。 ２ バン ク の イ ン タ リ ーブ構成 と する こ と で、 1 サ イ ク ルあた り 64 バ イ ト のデータ を読み出し可能 と し てい ます。 L2 キ ャ ッ シ ュ か ら 読み出し たデータ を L1 キ ャ ッ シ ュ に送るバスは、 2 コ ア当た り 32 バ イ ト 幅 , L1 キ ャ ッ シ ュ か ら L2 キ ャ ッ シ ュ にデータ を送るバスは 1 コ ア当た り 16 バ イ ト 幅です。 L1 キ ャ ッ シ ュ 、 L2 キ ャ ッ シ ュ と も 、 ラ イ ト バ ッ ク と 呼ばれ る ス ト ア制御方式であ り 、 書き 込みはその階層のキ ャ ッ シ ュ に対し て行い ます。 ラ イ ト バ ッ ク 方式では、 キ ャ ッ シ ュ ・ ミ ス し た場合には、 ス ト アであ っ て も メ モ リ 上の旧デー タ を一旦キ ャ ッ シ ュ に持ち込む必要があ る反面、 キ ャ ッ シ ュ ・ ヒ ッ ト し た ス ト アは、 キ ャ ッ シ ュ上だけで完了し ます。 一般的に ス ト アの頻度はかな り 高いために、 ラ イ ト バ ッ ク 方式は、 キ ャ ッ シ ュ間の ト ラ フ ィ ッ ク や メ モ リ ア ク セ ス の ト ラ フ ィ ッ ク が削減で き る点が有利です。

一方ラ イ ト バ ッ ク 方式では最新データ を キ ャ ッ シ ュ上に握っ てい る ために、 そのプ ロ セ ッ サでエ ラ ーが発生する と 、 被 害がプ ロ セ ッ サ内に止ま ら ずにシ ス テ ムに及ぶ危険性があ り ます。 SPARC64 VII は強力な RAS 機能で こ の問題に対処し てい ます。

ま た SPARC64 VII では， 新たにハー ド ウ ェ アバ リ ア機構を実装し ま し た。 ハー ド ウ ェ アバ リ ア機構は CPU チ ッ プ内で コ ア間の同期を取る ための機構であ り 、 従来の ソ フ ト ウ エアに よ る同期方式に比べて高速な同期処理が可能 と な っ てい ます。 こ の機能は、 特に HPC(High Performance Computing) 分野に有用です。

5

RAS

機能 (Reliability, Availability, Serviceability)

SPARC64 VII は、 メ イ ン フ レームに匹敵す る RAS を実現 し てい ます。 確実にエ ラ ーを検出する こ と 、 エ ラ ーの影響範囲 を限定する こ と 、 回復処理を試みる こ と 、 エ ラ ーの記録を残す こ と 、 ソ フ ト ウ ェ アに通知する こ と な ど、 RAS の基本的 な事項を徹底し てい ます。 こ れに よ り SPARC64 VII は、 ミ ッ シ ョ ン ク リ テ ィ カルな UNIX サーバのプ ロ セ ッ サ と し て、 高度な信頼性、 可用性、 サービ ス性、 データ 保全性を提供し てい ます。

5.1 内蔵 RAM の RAS

RAM はプ ロ セ ッ サ内で最 も エ ラ ーの発生頻度が高い部分です。 SPARC64 VII においては、 RAM の １ ビ ッ ト ・ エ ラ ーは ソ フ ト ウ ェ アの介入な し に全てハー ド ウ ェ アで自動的に訂正する ため、 ソ フ ト ウ ェ アへの影響は皆無です。

種別 エ ラ ー検出方法_保護方法 エ ラ ー訂正方法

Ｌ １ 命令キ ャ ッ シ ュ デー タ パ リ テ ィ 無効化及び再読み込み

タ グ パ リ テ ィ ＋二重化 二重化デー タ の再書 き 込み

Ｌ １ デー タ キ ャ ッ シ ュ デー タ SECDED ECC ECC に よ る 1 ビ ッ ト エ ラ ー訂正

タ グ パ リ テ ィ ＋二重化 二重化デー タ の再書 き 込み

Ｌ ２ キ ャ ッ シ ュ デー タ SECDED ECC ECC に よ る 1 ビ ッ ト エ ラ ー訂正

タ グ SECDED ECC ECC に よ る 1 ビ ッ ト エ ラ ー訂正

命令 Ｔ Ｌ Ｂ パ リ テ ィ 無効化

デー タ Ｔ Ｌ Ｂ パ リ テ ィ 無効化

ブ ラ ンチ ヒ ス ト リ パ リ テ ィ 分岐予測失敗か ら の回復

SECDED ： Single Error Correction Double Error Detection

　 L1 キ ャ ッ シ ュ、 L2 キ ャ ッ シ ュ、 TLB はウ ェ イ 単位での縮退が可能です。 エ ラ ーの発生回数を機能単位ご と にカ ウ ン ト し 、 単位時間あた り のエ ラ ー回数が上限値を越え る と 縮退し て、 それ以降はその ウ ェ イ を使用し ない よ う に し ます。 縮退はハー ド ウ ェ アで自動的に行い ますが、 こ れに際し て コ ヒ ーレ ン シ を維持する ための保証動作 も ハー ド ウ ェ アで自 動的に行い ます。 すなわち、 L1D キ ャ ッ シ ュ の縮退 さ れる ウ ェ イ のダーテ ィ ラ イ ン を全て L2 キ ャ ッ シ ュ に書き戻す動 作、 L2 キ ャ ッ シ ュ の縮退 さ れる ウ ェ イ のダーテ ィ ラ イ ン を メ モ リ に書き戻す動作はハー ド ウ エアで自動的に実行し ま す。 ウ ェ イ 縮退は、 ソ フ ト ウ ェ アにダ メ ージ を与え る こ と な く 実行 さ れ、 ソ フ ト ウ エアは処理速度の低下を除いて動作 に影響を受け ません。

5.2 内蔵レ ジ ス タ と 演算機の RAS

SPARC64 VII はレ ジ ス タ や演算器 も エ ラ ー保護する こ と で、 デー タ 保全性に万全を期 し てい ます。 種別 _保護方法エ ラ ー検出方法 レ ジ ス タ 整数 レ ジ ス タ SECDED ECC 浮動小数点 レ ジ ス タ パ リ テ ィ PC, PSTATE 等 パ リ テ ィ

種別 _保護方法エ ラ ー検出方法

演算入出力 レ ジ ス タ パ リ テ ィ

演算器 加減算 , 除算 , シ フ ト_{グ ラ フ ィ ッ ク ス演算} パ リ テ ィ 予測

乗算 パ リ テ ィ 予測 + 剰余チ ェ ッ ク

整数アーキテ ク チ ャ レ ジ ス タ では よ り 信頼度を高め る ため， SPARC64 VII か ら ECC を採用し ま し た。 エ ラ ー発生時には ECC 回路でエ ラ ーを訂正 し ます。 浮動小数点アーキ テ ク チ ャ レ ジ ス タ や他の レ ジ ス タ はパ リ テ ィ ビ ッ ト が付加 さ れてい ます。 ま た演算器にパ リ テ ィ ー予測回路， 剰余チ ェ ッ ク 回路な ど を設け， 出力結果へ と パ リ テ ィ を伝播 さ せます。 万一 パ リ テ ィ エ ラ ーを検出し た場合は， 次に述べる通 り ハー ド ウ ェ アが自動的に命令を再実行し 回復を試みます。 こ の機能 を命令 リ ト ラ イ と 呼んでい ます。

5.3 同期一括更新方式と 命令リ ト ラ イ

　 命令実行部で説明し た よ う に、 SPARC64 VII は同期一括更新方式を採用し ています。 エ ラ ーが検出さ れる と 、 その時 点で実行途中の処理を全てキ ャ ンセル し ます。 コ ミ ッ ト ま での間の途中結果は廃棄可能可能であ り 、 エ ラ ーに遭遇する こ と な く 完了し た命令が更新し た結果だけがプ ロ グ ラ マブルな資源に残 り ます。 従っ て、 エ ラ ーに よ る プ ロ グ ラ マブル な資源の破壊を防止するばか り ではな く 、 エ ラ ー検出後にハー ド ウ ェ アで命令 リ ト ラ イ を行 う こ と が可能 と な り ます。 ハン グア ッ プの場合に も 、 滞っ てい る処理をいっ たん捨てて、 は じ めか ら や り 直す こ と が出来る ので、 回復の可能性が あ り ます。 　 命令 リ ト ラ イ はエ ラ ーを ト リ ガー と し て、 自動的に起動し ます。 リ ト ラ イ 中は、 1 命令ずつ実行する こ と で正常実行 の可能性を上げ、 正常に実行完了する と 、 通常の実行状態に自動的に復帰し ます。 こ の間 ソ フ ト ウ ェ アに介入は不要で あ り 、 命令 リ ト ラ イ が成功すれば、 エ ラ ーの ソ フ ト ウ ェ アへの影響はあ り ません。 命令 リ ト ラ イ は閾値に達する ま で繰 り 返し 、 こ れを超えた場合には、 エ ラ ーの発生を割 り 込みに よ っ て、 ソ フ ト ウ ェ アに通知さ れます。 8

命令 取り 出し 命令 実行 P C /G P R 等_{の 更 新} 命令 取り 出し 命令 実行 P C /G P R 等_{の 更 新} 再 実 行 命 令 リ ト ラ イ 更 新 抑 止 壊 れ ？ エ ラ ー 図4 SPARC64 VII 命令 リ ト ラ イ

5.4 サービ ス 性の向上

SPARC64 VII は、 あ り と あ ら ゆ る 個所にエ ラ ーのチ ェ ッ カ を装備 し てい ます。 エ ラ ーの発生時には、 専用の イ ン タ フ ェース に よ っ てシ ス テ ムに通知し ます。 こ の通知に よ り 、 SCF (System Control Facility) フ ァ ーム ウ ェ アは、 専用の イ ン タ フ ェース を使用し て、 エ ラ ーロ グ を収集し 、 その解析を行い ます。 こ れ ら の動作は、 ソ フ ト ウ ェ アに影響を与えずに バ ッ ク グ ラ ウ ン ド で行われます。

　 こ れ ら の機構に よ っ て、 SPARC64 VII を搭載する シ ス テムは、 運用を継続し なが ら 故障個所 と 故障種別を迅速かつ正 確に特定し 、 予防保守に有用な情報を得て、 サービ ス性の向上を図る こ と がで き ます。

6

むすび

SPARC64 VII は、 現行の SPARC64 VI の高性能 ・ 高信頼性を保ちつつ、 ク ア ッ ド コ アおよ び SMT の採用に よ り 、 スルー プ ッ ト 性能の大幅強化を実現し ま し た。 ま た ４ コ アで L2 キ ャ ッ シ ュ を共用する構成 と し ， ハー ド ウ エアに よ る コ ア間 高速同期機構を実装し ま し た。

SPARC64 VII はシ ン グルス レ ッ ド 性能 と スループ ッ ト 性能を両立 さ せてお り 、 ビ ジネ ス ・ 科学技術計算いづれの分野に おいて も その性能を フルに発揮する こ と が可能です。

7

参考文献

富士通株式会社 : UNIX サーバ用プ ロ セ ッ サ 「SPARC64 V 」 , Aug 2004
