●この取付設置説明書をよくお読みのうえ、正しく 取付設置してください。 特に「安全上のご注意」（2ページ）は、取付設置 前に必ずお読みいただき、安全に取付設置をおこ なってください。 取り付け不備などによる事故や損傷につきまして は、保証の対象外となりますのでご注意ください。 ●取付設置後に、必ず動作確認をおこなってくださ い。 ●梱包材や残材は、「廃棄物処理法」に従って適切 に処理してください。
もくじ
安全上のご注意 ………2
設置上のお願い ………3
各部の名前 ………4
外形寸法図・結線図 ………5
付属品・別売品 ………6
取付設置前に ………7～8
取付設置方法 …………9～裏表紙
仕様 ………裏表紙

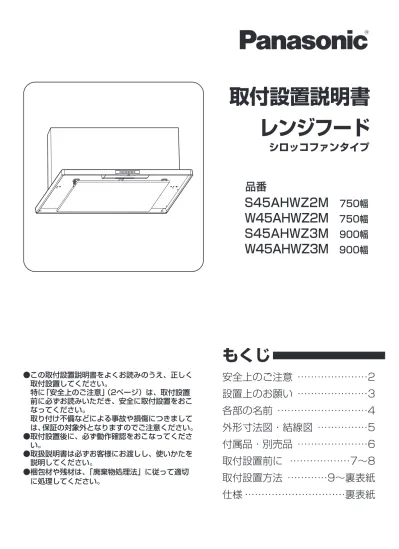

取付設置説明書
シロッコファンタイプ
レンジフード
S45AHWZ2M
750幅
W45AHWZ2M
750幅
S45AHWZ3M
900幅
W45AHWZ3M
900幅
品番
●取扱説明書は必ずお客様にお渡しし、使いかたを 説明してください。アース線接続
注意｠
警告｠
分解禁止警告
禁止｠ 人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。 ■誤った使いかたをしたときに生じる危害や損害 の程度を区分して、説明しています。 「死亡や重傷を負うおそれがある 内容」です。 「軽傷を負うことや、財産の損害 が発生するおそれがある内容」 です。 ■お守りいただく内容を次の図記号で説明して います。（次は図記号の例です） してはいけない内容です。 実行しなければならない内容です。 仕様変更・改造は絶対にしない 火災・感電・けがの原因となります。 指定穴以外へねじを固定しない｠｠ 内部の配線を傷つけ、感電するおそれがあります。｠ 指定以外のねじを使用しない 内部の配線を傷つけ、感電するおそれがあります。｠ 電源コード、電源プラグを破損するよう なことはしない （傷つけたり、加工したり、熱器具に近 づけたり、引っ張ったりしない） 傷んだまま使用すると、感電・ショート・火災の 原因となります。 D種接地工事をおこなう 故障や漏電のときに感電するおそれがあります。 排気工事をおこなう場合、建築基準法 （同施行令）および消防法などの関連 法規に従って、取付設置する 火災など重大な事故の原因となります。 レンジフード本体と排気ダクトは、可燃 物との間を10cm以上離すか、不燃材料 を使用して可燃物を覆う 火災などの原因となります。 詳しくは所轄の消防署（庁）に問い合わせて ください。 メタルラス、ワイヤラス、または金属板 張りの木造造営物に金属製排気ダクトを 貫通する場合、メタルラス、ワイヤラス、 金属板と接触しないように取り付ける 漏電した場合、火災の原因となります。 交流100ボルトで使用する 火災・感電の原因となります。 電源プラグは根元まで確実に差し込む 差し込みが不完全ですと、感電や発熱による 火災の原因になります。 ●傷んだプラグ、ゆるんだコンセントは使用 しないでください。｠ 電源コードはアダプター、排気ダクトと 離して固定する 火災など重大な事故の原因となります。詳しくは 所轄の消防署（庁）に問い合わせてください。 必ず守る 必ず守る注意
取り付け工事の際は、厚手の手袋を使用 する 板金部品などの切り口や本体の突起、角などで けがをすることがあります。｠ 取り付け金具やねじは付属のものを使用 する 落下により、けがをするおそれがあります。｠｠ 配線工事は、電気設備技術基準や内線規 程に従って、確実におこなう 誤った配線工事は、漏電、感電や火災のおそれが あります。 部品は確実に取り付ける 落下により、けがをするおそれがあります。 本体は、十分強度のあるところに水平に しっかり取り付け、強度不足の場合には 補強する 落下により、けがをするおそれがあります。 本体は指定の方法で確実に取り付ける 落下により、けがをするおそれがあります。 必ず守る 必ず守る 給気電動シャッター連動用コード、電動 シャッター連動用コードはアダプター、 排気ダクトと離して固定する 火災など重大な事故の原因となります。詳しくは 所轄の消防署（庁）に問い合わせてください。安全上のご注意
必ずお守りください
接続するシャッターはそれぞれ5W以下 のものを使用する 火災の原因となります。設置上のお願い
取り付け場所について
ご使用部品について
施工について
■ガス調理機器、電気調理機器の真上、80cm以上の位置に取り付けてください。 火災予防条例ではフィルター（油捕集板）の下端がガス調理機器、電気調理機器の 真上80cm以上必要です。（取り付け位置が高すぎると吸い込みが悪くなります） ■エアコンなどによる横風の当たる場所には取り付けないでください。 横風の影響を受けると吸い込みが悪くなることがあります。 ■照明器具と受信部を近づけすぎないでください。 照明器具が受信部から1m以内に設置された場合、 換気連動システムが正常に動作しないことがあります。 ■本体や排気ダクトなどが他の電気機器と接触しないように取り付けてください。 照明などの電気機器のノイズにより、リモコン操作や調理機器との連動ができない場合があります。 ■ガス湯沸かし器は側方に離して取り付けてください。 高温により故障の原因となります。 ■羽根を外した状態でモーターを回転させないでください。 回転数が上がり、モーターが焼きつくことがあります。 ■羽根の回転バランスをとるためにバランサー（重り）が付いている場合がありますが、 絶対に外さないようにしてください。 異常や故障の原因となります。 ■全体換気の必要なところは、他の換気扇との併用をおすすめします。 ■空気の取り入れ口（給気口）を設けてください。 （開口面積100～150cm2が目安となります。） 給気電動シャッターを使わない場合は排気性能確保のため、空気の取り入れ口を設けてください。 ■次のような配管工事はしないでください。 （吐出口のすぐそばで曲げると、シャッターが開かなくなり正しく排気されません） ■パイプフード、ベントキャップは、排気抵抗の小さいもの（排気ダクト直管長さ25m相当以下） をご使用ください。 6ページの別売品をご確認ください。 ■下記のパイプフード、ベントキャップは使用しないでください。 （1）極端な曲げ｠ （2）吐出口のすぐそ｠ ばでの曲げ｠ （3）多数回の曲げ｠ （4）接続ダクト径を｠小さくする。｠ ジャバラなど｠ アダプター｠ ○ 防虫網付のもの ○ スリットが極端に 開口をふさぐもの ○ 出口の開口が 狭いもの ○ ドレン返し付のもの 防虫網 狭い ドレン返し 80cm以上｠ バランサー 羽根 1m以上｠ 50cm以上オイルキャッチ
（付属品）
フィルター
（付属品）
（表裏面：はっ水塗装）
整流板
フード本体
スイッチ
アダプター
（付属品）
トラスタッピンねじ
（付属品）
(フード本体天面)
品番表示位置
照明部
経年劣化に係る注意喚
起のための表示位置
ボトムカバー
フック
各部の名前
品番および経年劣化に係る注意喚起のための表示位置
受信部
オリフィス
ツマミ
お願い 塗装部分に直接触ると指紋がつくことがあります。 取付設置の際は、手袋の着用をお願いします。羽根
（はっ水塗装）
外形寸法図・結線図
外形寸法図
呼び径 種 類 φ150
（6
番）
■接続ダクト（市販品）
〔単位：mm〕結線図
モーター スイッチ回路ユニット 制御回路ユニット 本体 アース 白 白 白 黒 橙 黄 茶 赤 白 橙 黄 黒 黄 橙 白 青 茶 赤 黒 灰 灰 黒 黒 赤 黒 茶 コンデンサー コンデンサー 照明 赤 紫 電源 (a.c.100V) 灰色平形2心 ビニルコード 接地側極 164 φ142 544 570 544 570 B A 160（上方排気） 105 (52) (15) (6) (52) 背面取付用 ダルマ穴 逆流防止 シャッター アダプター 160 160 電源コード アース端子 (52) 140 （左排気） 160 （後方排気） 328 28 スイッチ 274 背面取付用穴 600 35 (25) 215 69 310 343 365～385（上幕板可動範囲） （横幕板使用時：375） L型ダクト（別売品） フィルターまでの距離 上幕板（別売品） オイルキャッチ スイッチ カバー ボトムカバー フード本体 ファンボックス ケーシング モーター （給気） シ ャ ッ タ ー 連動用端子 （排気） A B 質量（kg） 750 13 S45AHWZ2M W45AHWZ2M 700 900 13.5 S45AHWZ3M W45AHWZ3M 850 羽根ボス部 鋼板製スパイラルダクト 羽根 フィルター 整流板 照明部 リード線カバー 灰 灰この製品専用の付属品あるいは指定のもの （別売品）以外は使用しないでください。
お願い
付属品・別売品
付属品
別売品
（FY……品番はパナソニック エコシステムズ（株）製のものです。別途手配願います。） 〔横幕板（上幕板用・同時給排幕板用）〕 〔上幕板〕 給気電動シャッター〔
連動用コード〕
給気電動シャッターを（
使用される場合）
〔電動シャッター〕 08AHKS1 〔給気電動シャッター〕 FY-DQS63BLK FY-DQSA63BLK (防火ダンパー付き) 08AHKS2 FY-WW001 〔上幕板（化粧扉）取付金具〕 〔上幕板（化粧扉）〕 〔同時給排幕板〕 〔横幕板（化粧扉用）〕 〔 L 型ダクト〕 09AH3P ※レンジフードを常時換気設備として使用しない場合に、 「同時給排幕板」または「給気電動シャッター」を使用する ことができます。 （常時換気設備として使用する場合は、住宅全体の換気が できなくなります） 〔パイプフード〕 〔ベントキャップ〕 FY-MCX062 FY-MCXB062(防火ダンパー付き) FY-MFX063 FY-MFXB063(防火ダンパー付き) FY-VCX062 FY-VCXB063(防火ダンパー付き) 〔壁付けホルダー〕 リモコン送信機を（ ）
壁に取り付ける場合 正面 03AH1P 〔リモコン〕 正面 RIMOKON3Z事前準備ください
W43AHPY5 S43AHPY5 W43AHPY6 S43AHPY6 W43AHPY7 S43AHPY7 W43AHPM755 W43AHPM756 W43AHPM757W43AHPM905 W43AHPM906 W43AHPM907 S43AHPM755 S43AHPM756 S43AHPM757 S43AHPM905 S43AHPM906 S43AHPM907
S43AHDM757B S43AHDM907B W43AHDM757B W43AHDM907B W43AHPK5 S43AHPK5 W43AHPK6 S43AHPK6 W43AHPK7 S43AHPK7 W43AH3P75 W43AH3P90 S43AH3P75 S43AH3P90
〔 〕
電動シャッター付 L型ダクト ●パッキングテープ （ダクト接続用）……… ●トラスタッピンねじ ・アダプター固定用（φ4×8） （フード本体に取り付けられています） （フード本体に取り付けられています） （取扱説明書・取付設置説明書と同梱） … ・本体固定用（φ4×40） …… ●トラス転造ねじ（φ5×8）…… ●オイルキャッチ ……… ●フィルター ……… ●アダプター ……… ●取付金具 ……… ●常時換気お願いラベル ………… 1個 2個 4個 1個 1個 4個 2個 1個 2枚 ●ダクト（φ150） ●アルミテープ ●補強材（現場により必要です。）2.ダクト配管について
1、製品外形寸法図、または下図の吐出穴位置に壁穴をあけてください。 2、上方排気の場合は、φ150のスパイラル管を下図のような位置にセットして周囲を仕上げてください。 側方排気の場合は、L型ダクトを組み合わせたアダプターの位置に φ150のスパイラル管をセットして 周囲を仕上げてください。1.フード本体取り付け用桟工事
1、フード本体の取り付け用桟は下図のように固定します。 3、フード本体の質量は、750幅……13kg 900幅……13.5kgです。 十分耐える取り付けをしてください。しっかり取り付けられていないと、騒音、振動の原因になります。 4、フード本体は、水準器を使用して水平（0.5度以下）に取り付けてください。 傾いて取り付けますと、オイルキャッチに油がたまらないおそれがあります。 3、後方排気の場合は、下記数値以上の壁厚のところに本体を取り付けてください。 防火ダンパー付きパイプフード使用時 防火ダンパー無しパイプフード使用時190mm以上
110mm以上
取付設置前に
上方排気の場合
96 96 29 215 フロアーより1650以上 ※左側方排気は160も可能 （カウンター高さ850のとき） 左側方排気：140※ 右側方排気：160 160 118±10 118±10後方・側方排気の場合
55 215 前 160 160 フロアーより1650以上 （カウンター高さ850のとき） ※使用するパイプフードによって数値が異なりますので、パイプフードののみ込み寸法を 確認してください。 上記数値のパイプフードののみ込み寸法は、下記の通りです。 防火ダンパー付き：75mm 防火ダンパー無し：55mm ※壁厚が上記寸法未満の場合、アダプターのシャッターがパイプフードに当たり、完全に 開かないことがあります。注意
本体は、十分強度のあると ころに水平にしっかり取り 付け、強度不足の場合には 補強する 落下により、けがをする おそれがあります。 必ず守る ※部はリフォームなどでフード本体下面から 274mmにねじが使用できない場合に使用 してください。 700:750幅フードの場合 850:900幅フードの場合 フロアーより1650 （カウンター高さ850のとき） フード本体 90 90 90 274 ※ 324 ※ 374 〔単位：mm〕 2、取り付け用桟は厚み30mm×幅90mm程度の補強材（できれば防虫処理したもの）を使用してください。1．電気工事のご注意 850 1650 235 50 50 カウンター トップ フロアー アースターミナル 付きコンセント （設置位置） フード本体 推奨漏電遮断器 住宅分電盤小形漏電ブレーカー 定格電流 20A，感度電流15mA 2．漏電遮断器の設置について 万一の漏電事故時安全確保のために、漏電遮断器の設置 をしてください。
3.電気工事について
※電気工事は電気工事業者にご依頼ください。 1．本体に取り付いている包装材（段ボール、 テープ）を必ず取り外してください。 ※フード本体前面（スイッチ操作面）の保護シート は取り外さないでください。 2．右図のように正しい置きかたをしてください。 ※誤った置きかたをしますと傷や破損の原因となります。 ※養生シートの敷き物をするなど、傷つき防止をお願い します。5.開梱の際は
正
誤
スイッチが側面 スイッチが上面 整流板が下面 ●本機はa.c.100V仕様です。 ●本体を設置する場所の、図の位置に アースターミナル付きコンセントを 設置してください。 ●アース工事を必ずおこなってください。 ●屋内配線が正しいか極性確認をおこなってください。 形状によっては使用できないコンセントがあります。 下記をご確認ください。 接地側極 養生シート取付設置前に
（続き）
換気連動システムの取付設置説明書もあわせてご参照ください。 詳しくは工務店様にご確認ください。4.換気連動システムとしてレンジフードを使用する場合について
2.フード本体の取り付け
1.整流板・フィルター・オイルキャッチを外す
③フード本体に固定した取付金具の ダルマ穴を仮止めしたトラスタッ ピンねじ（φ4×40）に引っ掛け、 締め付ける。 ④トラスタッピンねじ（φ4×40） でフード本体を固定する。 お願い ※取付面の仕上がりでフード本体が前倒 れする場合は、取付金具の長穴で取付 金具位置を調整してください。 ●標準の場合 ●前倒れする場合 トラスタッピンねじ （φ4×40） （左右2か所) 同一面 大：前倒れ大の場合 小：前倒れ小の場合 取付金具 トラスタッピンねじ （φ4×40） （左右2か所) フード本体 取付金具の長辺側をフード本体に 固定する場合のみ調整可能です。 取付金具 （長辺側） フード本体（ ）
取付設置方法
お願い 保護 シート テープ ①整流板を固定している左右の ストッパーを指で押し込む。 ②整流板をゆっくり下げ、整流板を 外す。 ③フィルターの取っ手を手前に 引いてフィルターを外す。 ④オイルキャッチの右側のツメを 外し、左側のツメを外す。 ※左右の溝の構造が異なります。 順番に外してください。 整流板 ストッパー 整流板 取っ手 フィルター ツメ 右側 左側 オイルキ ャッチ ①取付金具をフード本体にトラス 転造ねじ（φ5×8）（各2個）で 固定する。 ②背面取付用ダルマ穴位置（2か所） にトラスタッピンねじ（φ4×40） を仮止めする。 お願い ●インパクトドライバーなどを使わず、 手回しドライバーにてねじをしっかり と締め付けてください。目安として トルク2N・m（20kgf・cm）以下 で締め付けてください。 フード本体 トラス転造ねじ （φ5×8） 取付金具 長辺側をフード 本体に固定する（ ）
取付金具 フード本体 短辺側をフード 本体に固定する（ ）
トラス転造ねじ （φ5×8） リフォームなどでフード本体下面から 274mmにねじが使用できない場合 トラスタッピンねじ （φ4×40） 5～7mm程度残す 壁 標準位置 274 ※324 ※274が使用できない場合 ※ 374 544 ●フード本体は水準器を使用して水平 （0.5度以下）に取り付けてください。 傾いて取り付けると、オイルキャッチに 油がたまらないおそれがあります。（ ）
●フード本体前面の保護シートは取付設置 完了まで取り外さないでください。 側面に壁や吊戸棚があるなど、設置後 に保護シートが外せない場合は、事前 にテープの位置を調整してください。 ダルマ穴位置3.アダプターの取り付け
②シャッターが下図の方向に開くよ うに、ファンボックスの切起こし （2か所）にアダプターを差し込 み、トラスタッピンねじ（φ4×8） で ” ”の穴に固定する。 ①アダプターを準備する。 アダプター トラスタッピンねじ （φ4×8）（2か所） L型ダクト （パッキン側が下） パッキング テープ ②シャッターが下図の方向に開くよ うに、L型ダクト（別売品）へ アダプターをトラスタッピンねじ （φ4×8）（2か所）で固定する。 ④アダプターとダクトを接続し、接続 した部分にアルミテープ（市販品） を巻き付け、空気もれを防ぐ。 後方排気の場合 ： 左側方排気の場合： 右側方排気の場合： ③L型ダクト（別売品）をファンボッ クスの切起こしに差し込み、トラス タッピンねじ（2か所）で指定の穴 に固定する。 （1）アダプターのシャッターを 固定しているテープを外す。 （2）付属のパッキングテープ （ダクト接続用）（付属品） を貼り付ける。 アダプター パッキング テープ シャッター 25mm テープ 4 2 3後方・側方排気の場合
上方排気の場合
●ダクトをねじ止めする場合は、 長さ10mm以下のねじを使用し、 シャッター可動部に当らない ように固定してください。お願い
シャッター シャッター ●排気ダクトと可燃物の距離は、 10cm以上離すか、もしくは下記 の処理をしてください。 ・5mm以上の不燃材料で被覆し、 かつ50mm以上離す。 ・50mm以上の不燃材料で被覆する。 1取付設置方法
（続き）
ファン ボックス トラスタッピンねじ （φ4×8） （2か所） L型ダクト ファン ボックス アルミテープ （市販品） アダプター ダクト 後方排気 左側方排気 2 4 右側方排気 3 ファン ボックス トラスタッピンねじ （φ4×8）（2か所） シャッター 切起こし アダプター 1 ねじ穴 アルミテープ （市販品） ダクト ③アダプターとダクトを接続し、接続 した部分にアルミテープ（市販品） を巻き付け、空気もれを防ぐ。お願い
●アダプターのシャッターが下図の 方向に開くように、ファンボックス に取り付けてください。 シャッター アダプター ファンボックス4.電源の接続
レンジ フード 本体 接地側極 ●万一の感電防止のため必ずファンボックス天面の アース端子を使用してアース工事をしてください。 ●電源プラグをコンセントに差し込みます。 ●屋内配線が正しいか極性確認をおこなってください。警告
必ず守る 電源プラグは根元まで確実に差し込む 差し込みが不完全ですと、感電や発熱による 火災の原因になります。 ●傷んだプラグ、ゆるんだコンセントは使用 しないでください。 電源コードはアダプター、排気ダクト と離して固定する 火災など重大な事故の原因となります。詳しくは 所轄の消防署（庁）に問い合わせてください。 D種接地工事をおこなう 故障や漏電のときに感電するおそれがあります。 アース線接続横幕板（鋼板製）の取り付け
5.上幕板を取り付ける場合
60 横幕板 ラッチ 角穴 ①横幕板取り付け側のキャップを外す。 ②横幕板の角穴にラッチを取り付ける。 ③横幕板をねじで固定する。 トラス転造ねじ （横幕板付属品） （φ4×10） トラスタッピンねじ （横幕板付属品） （φ4×40） 吊戸棚 横幕板 12.5 キャップ 横幕板を取り付けない場合は、次ページの「上幕板 （鋼板製）の取り付け」に従って上幕板を取り付けて ください。 ④次ページの「上幕板（鋼板製）の取り付け」の ①～⑤の順に従って上幕板を取り付ける。ラッチ （上幕板付属品） 上幕板 ストライク （上幕板付属品） トラス小ねじ （左右2か所） （上幕板付属品）
上幕板（鋼板製）の取り付け
5.上幕板を取り付ける場合（続き）
取付設置方法
（続き）
②補助金具にラッチを取り付け、 左右の吊戸棚または壁にねじで 固定する。（補助金具取付面と フード本体側の側面を合わせて 取り付ける。） ①キャップを外す。 646.5 (546.5) ＜446.5 ＞ 665 (565) ＜465 ＞ 53 補助金具 補助金具取付位置 ※（ ）内寸法は、上幕板高さ565mmの 幕板を取り付けるときの寸法です。 ＜ ＞内寸法は、上幕板高さ465mmの 幕板を取り付けるときの寸法です。 375 吊戸棚または壁 キャップ ※横幕板を取り付ける側は不要です。 吊戸棚前面 ③上幕板裏面の角穴にストライクを 取り付ける。（ストライクは縦向き に取り付ける。） ④フード本体内側より上幕板固定金具 （2個）を仮止めし、上幕板の上部 のストライクをラッチにはめる。 ストライク（左右2か所） （上幕板付属品） 角穴 角穴 上幕板 ストライク （上幕板付属品） ⑤上幕板固定金具とフード天面の間に 上幕板を前方から入れ、トラス小ね じを締め付ける。 折り曲げ部を前方にする。 3mm～5mm余裕を あける。 上幕板を前方 より入れる。 上幕板 フード本体 締め付ける。 ※整流板を外して作業する。 上幕板の左右のすきまが均一に なるように取り付ける。警告
指定穴以外へねじを 固定しない 禁止｠ 内部の配線を傷つけ、感電するおそれがあります。｠ 指定以外のねじを使用 しない 内部の配線を傷つけ、感電 するおそれがあります。｠ 上幕板固定金具 （上幕板付属品） トラスタッピンねじ （上幕板付属品） 補助金具（左右2か所） （上幕板付属品） 吊戸棚 ラッチ （上幕板付属品） 壁 トラスタッピンねじ （上幕板付属品）横幕板（上幕板取付金具用）
の取り付け
（横幕板付属品） （φ4×40） トラス転造ねじ （横幕板付属品）（φ4×10） ②横幕板をねじで固定する。 ③「上幕板取付金具の取り付け」の ①～④の順に従って上幕板を取り付 ける。 ①横幕板取り付け側のキャップを 外す。 キャップ トラスタッピンねじ上幕板取付金具の取り付け
6.上幕板（化粧扉）を取り付ける場合
③上幕板取付金具（小）のツメを取付金具の穴に差し込み、持ち上げるよう にして上幕板を押し入れる。 ④前面から上幕板取付金具（下）を固定する。 詳細は上幕板取付金具の取付設置説明書をご確認ください。 ①上幕板裏面に上幕板取付金具（大・小）を固定する。 ②下図に従って取付金具をウォールユニットと壁に取り付ける。 端を合わせる 裏面 取付金具 トラス小ねじ （上幕板取付金具付属品） （M4×8 Sタイト） （側面図） 取付 金具 上幕板 フィラー トラス小ねじ （上幕板取付金具付属品） （φ4×12TP） 10 7. 5 355 355 350 5 取付金具前面まで 3 0. 5 3 0. 5 ウォール ユニット 10 7. 5 取付金具 上用： 2つ穴 下用： 2つ穴 取付金具はウォールユニット （または壁）より5mm、フィラー は6mm前に出した状態で取り 付けてください。 連結ボルト・ ナット 壁 木ねじ （上幕板取付金具付属品） （φ4.1×32） 各2か所 ウォール ユニット 5mm ウォール ユニット 前面 6mm フィラー 取付金具 上幕板 裏面 トラス小ねじ 上幕板取付金具 付属品 （φ4×12TP） 上幕板取付金具（小） （左右各1か所） 上幕板取付金具（大） （4か所）( )
掛け部を外側に 取り付ける 上幕板 カット フィラーを必要な 長さでカットし、貼 り付ける。 （ウォールユニット 側、壁側両方） 壁側は長いねじ でとめる。 上幕板 表面 ※横幕板を取り付ける側は不要です。 横幕板を取り付けない場合は、 「上幕板取付金具の取り付け」に 従って上幕板を取り付けてください。 ウォールユニット下側の 金具の1か所に使用する。 各2か所 ウォールユニットまたは 不燃エンドパネル 引っ掛ける取っ手 ボトムカバー
11.外壁面の取付設置
10.常時換気お願いラベルの貼り付け
12.動作確認
24時間連続換気してください ラベル 貼り付け ①フード本体前面の保護シートを外す。 ②このレンジフードを常時換気設備として使用 する場合は、常時換気お願いラベルをスイッチ 付近に貼り付ける。 ※常時換気お願いラベルは取扱説明書・取付設置説明書 の袋の中に入っています。 黒文字のラベルを使用してください。 ※通常のレンジフードとしてご使用される場合（常時換気 をおこなわない場合）は、常時換気お願いラベルは不要 です。 ●外壁面には、パイプ フードまたはベント キャップを現場にて 調達し、付属の取付 設置説明書に従って 取り付けてください。 ※24時間換気システム「換気上手」としてレンジフードを 使用される場合には、24時間換気システムの取付設置 説明書もあわせてご参照ください。詳しくは工務店様に ご確認ください。取付設置方法
（続き）
●分電盤のブレーカーを 入にして、本体操作 スイッチでの動作を 確認してください。 ●運転時、排気が正しくおこなわれていることを確認 してください。 ※羽根は回っていますか？ ●異常な騒音・振動がないことを確認してください。 ●本体の「切」、コンロ側の「運転切」は、2回押すと 運転が停止します。 ●本体操作スイッチの「切」ボタンを3秒以上押し続け るとロック状態となり、本体操作スイッチおよび リモコンスイッチの操作を受け付けなくなります。 ロックを解除するには、再度本体操作スイッチの 「切」ボタンを3秒以上押し続けてください。 本体側 常時 弱 強 照明 切/入 切 お願い コンロ側 常時 弱 強 運転 入 風量 照明 切/入 運転 切 チェック欄 チェック欄 ●換気連動システムと してご使用の場合は コンロ側のスイッチ での動作を確認して ください。 ①左側のツメを溝にはめる。 ②右側のツメをはめる ※「オイルキャッチ」の刻印を手前に向けて取り付けてください。 ※左右の溝の構造が異なります。順番にはめてください。 ●整流板がきちんと固定されているか 確認してください。 固定されていないと落下するおそれ があります。 お願い ●オイルキャッチがきちんと固定されているか確認してください。 固定されていないと落下するおそれがあります。｠｠ お願い ①ハンガーにフックを掛ける｠｠8.オイルキャッチの取り付け
9.整流板の取り付け
②整流板を押し上げる 整流板金具の穴がストッパーに きちんとはまるまで押し上げる。 ※整流板の開閉は、手でささえながら ゆっくりおこなってください。 落下させると突起物に干渉し、変形 および破損のおそれがあります。7.フィルターの取り付け
ばね フィルター ※取っ手が手前側に なるように取り付 けてください。 ②押し上げてはめる ①フィルターの取っ手を持ち、 ボトムカバーの奥側に差し入れる ※ばねの上にフィルターが乗り上げて固定 されます。 ※フィルターは少しななめに取り付きます。 ●フィルターがきちんと固定されているか確認してください。 固定されていないと落下するおそれがあります。｠｠ お願い ツメ 溝 溝 ツメ ストッパー 整流板 ハンガー フック オイルキ ャッチ オイルキ ャッチシャッター（別売品）の取り付け
●接続は「電気設備技術基準」や「内線規程」に従って確実に 接続してください。 ●連動用コードや電動シャッターは現地にて別売品を手配 ください。 ●連動用シャッターの取付設置は機器に付属の取付設置説明書に もとづき確実におこなってください。 ※詳細は給気電動シャッターの取付設置説明書を 参照してください。 ①タッピンねじ（φ4×8）（2個）を外し、 遮へい板を取り外す。 ②ファンボックスの連動用コード取付穴の アルミテープ をはがす。 本フードには、運転連動させてシャッターを開閉 することができる連動用信号線が付いています。 ※詳細は電動シャッターの取付設置説明書を参照してください。 連動用信号線 交流100V警告
必ず守る 給気電動シャッター 連動用コード、電動 シャッター連動用コ ードはアダプター、 排気ダクトと離して 固定する 火災など重大な事故の原 因となります。詳しくは 所轄の消防署（庁）に問 い合わせてください。 必ず守る 接続するシャッ ターはそれぞれ 5W以下のもの を使用する 火災の原因と なります。注意
タッピンねじ （φ4×8） ファンボックス アルミテープ 連動コード取付穴 遮へい板 A.給気電動シャッターのみを取り付ける場合 右図のように給気電動シャッター連動用コードを 取り付ける。 B.電動シャッターのみを取り付ける場合 右図のように電動シャッターのコードを取り付ける。 電動シャッターは必ずモーターカバーが 壁側にくるように取り付けてください。 誤った取り付けをされますと、電動シャ ッターが開きません。 ※アダプターのシャッターは必ず取り外して ください。 コードクリップ （給気電動シャッター連動用コード付属品） コードクリップ （電動シャッター付属品） トラスタッピンねじ （給気電動シャッター連動用コード付属品） （φ4×8） トラスタッピンねじ （電動シャッター付属品） （φ4×8） 給気電動シャッター 連動用コード （FY-WW001） 電動シャッター 連動用コード 連動用信号線（本体より） ※本体側は必ず「給気用」のコネクター （リード線色 茶・黒）を使用してください。 弱・強運転時にシャッターが開きます。 常時運転時にはシャッターは開きません。 連動用信号線（本体より） ※本体側は必ず「排気用」のコネクター （リード線色 赤・黒）を使用してください。 常時・弱・強運転時にシャッターが開きます。 アダプター （付属品） 電動シャッター モーターカバー壁側
3 給気電動シャッター用出力（給気用） 運転モード 出力なし 常時 交流100V 弱 交流100V 電動シャッター用出力（排気用） 交流100V 交流100V 交流100V 強（ ）
シャッター取付部を内側に 曲げて外す。 取付部品 番 (kg)質量 電 源 交流100V 50/60Hz 風量調節 消費電力(W) (dB)騒音 強 85/96 45.5/45 弱 46/49 34.5/33 換気風量 (m3/h) 0Pa時 100Pa時 524/502 322/298 427/424 ー 常時 13/15.5 135/145 ー 18.5/19
