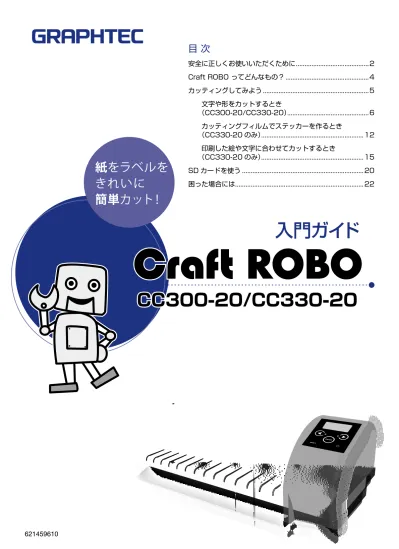

CC300-20/CC330-20
CC300-20/CC330-20
目 次
安全に正しくお使いいただくために ...2
Craft ROBO ってどんなもの？ ...4
カッティングしてみよう ...5
文字や形をカットするとき
（CC300-20/CC330-20） ...6
カッティングフィルムでステッカーを作るとき
（CC330-20 のみ） ...12
印刷した絵や文字に合わせてカットするとき
（CC330-20 のみ） ...15
SD カードを使う ...20
困った場合には...22
621459610
2
安全に正しくお使いいただくために
●ご使用の前に本編をよくお読みのうえ、安全に正しくお使いください。
●お読みになった後、いつでも見られる所に必ず保管してください。
●幼いお子さまには、機器をさわらせないでください。
●ここに示した注意事項は、安全に関する重大な内容を記載していますので、必ず守ってください。
絵表示について
製品を安全に正しくお使いいただき、あなたや他の人々への危 害や財産への損害を未然に防止するために、いろいろな絵表示 をしています。その表示と意味は次のようになっています。内 容をよく理解してから本文をお読みください。危険
この表示を無視して誤った取り扱いをする と、使用者が死亡、または重傷を負う危険が 切迫して生じる場合が想定される内容を示し ています。警告
この表示を無視して誤った取り扱いをする と、使用者が死亡、または重傷を負う可能性 が想定される内容を示しています。注意
この表示を無視して誤った取り扱いをする と、使用者が傷害を負う可能性が想定される 場合、および物的損害の発生が想定される内 容を示しています。絵表示の例
記号は、注意（警告を含む）をうながす内容があ ることを示します。具体的な注意喚起内容を の中 や近くに絵や文章で示します。 記号は、禁止（してはいけないこと）の行為であ ることを示します。具体的な禁止内容を の中や近 くに絵や文章で示します。 記号は、強制（必ずすること）の行為であることを 示します。具体的な強制内容を の中や近くに絵や文 章で示します。安全上のご注意
警告
カット／作図中はローラや、キャリッジ等の可動部に絶対さわらないでく ださい。 ● けがをする恐れがあります。 接触禁止 本機が停止しているときでも、データを受信すると急に動作する場合があ りますので、ローラや、キャリッジ等の可動部付近に手や髪の毛等を近づ けないでください。 ● けがをする恐れがあります。 接触禁止安全上のご注意
警告
分解や改造をしないでください。 ● 感電や漏電による火災の原因となります。 ● 内部には電圧の高い部分があり感電の原因となります。 ● 修理は、販売店にご依頼ください。 分解禁止 電源は交流 100V 以外では使用しないでください。 ● 感電や漏電による火災の原因となります。 禁止 浴室や風雨にさらされる場所や水場では、使用しないでください。 ● 感電や漏電による火災の原因となります。 水場での 使用禁止 感電注意 煙が出ている・異常に熱い・変な臭いがするとき等は、AC アダプタの電 源コードをコンセントから抜いてください。 ● そのまま使用すると火災や感電の原因となります。 ● 煙が出なくなったのを確認して、修理を販売店または弊社サービスに、 ご依頼ください。 ● お客様による修理は危険ですから、絶対におやめください。 禁止 電源プラグにホコリや金属物を付着させない。 ● 感電や漏電による火災の原因となります。 ● 長時間使用しないときは、電源プラグをコンセントから抜いてください。 禁止 感電注意安全上のご注意
警告
電源コードや AC アダプタが傷んだときは使用しないでください。 ● そのまま使用すると、感電や漏電による火災の原因となります。 ● 新しい電源コード、AC アダプタに交換してください。 電源プラグを コンセントから抜く カッター刃の取り扱いに注意してください。 ● カッターの刃の部分を手で触らないでください。けがをするおそれがあ ります。 ● 用紙カット時にカッター刃を触らないようにしてください。 接触禁止 付属品以外の AC アダプタを使用しないでください。 ● 本体故障、火災、感電の原因となります。 禁止安全上のご注意
注意
直射日光や直接冷暖房の通風の当たる場所での保存・設置・使用は避けて ください。 ● 本機の性能を害することがあります。 禁止 ホコリや湿気の多い場所でのご使用は避けてください。 ● 本機の性能を害することがあります。 禁止 本機の上にコーヒーカップや水の入った容器を置かないでください。 ● こぼれて本機内部に入ると、感電や漏電による火災の原因となります。 水場での 使用禁止 感電注意 機械振動の激しい場所や、電気的な雑音の多い場所でのご使用は避けてく ださい。 ● 本機の性能を害することがあります。 禁止安全上のご注意
注意
電源コードや通信ケーブルを抜き差しするときは、必ずコネクタ部分を持っ てください。 ● コードを引っ張るとコードが破損し、火災、感電の原因となります。 禁止 本機の内部に水や異物が入ったときは、電源コードをコンセントから抜い てください。 ● そのまま使用すると、感電や漏電による火災の原因となります。 ● 修理は、販売店にご依頼ください。 電源プラグを コンセントから抜く 機構部への注油はしないでください。 ● 故障の原因となります。 禁止 シンナーやベンジン等の揮発油で本機を清掃しないでください。 ● 本機の性能を害することがあります。 禁止 カット／作図作業中に用紙が周りの物にあたらないようにしてください。 ● カットや作図がずれることがあります。 接触禁止 蛍光灯や電気スタンドなどの室内照明を使用する場合は、本機から 1m 以 上離してください。 ● センサの誤動作の原因となりうまく動作しないことがあります。 カッターを使用する場合は、用紙に合ったキャップを選択してください。 ● 刃を出し過ぎた場合、カッティングマットに傷を付け、カット品質が悪 くなります。 用紙をセットする際などにツールキャリッジ部分を手で動かす時は、ゆっ くりと動かしてください。 ● 速く動かすと故障の原因となります。4
Craft ROBO なら、カッターやはさみを使わ
ず手軽に本格的なカッティングを楽しめます。
CC300-20 でできること
文字や形をきれいにカットできます。
Craft ROBO PC デザインした文字や形をカットします。 デザインは付属のソフトウェア 「ROBO Master」でします。 クラフト紙などの紙 マグネットシート など • • ◆カットできるメディアCC330-20 でできること
文字や形のカットに加えて、プリンタで印刷したイ
メージに合わせてカットすることもできます。
また、カッティングフィルムなど台紙のあるメディア
もカットできます。
プリンタを使わず、直に文字や形をカットします。 b プリンタで印刷した絵や文字に 合わせてカットします。 プリンタ Craft ROBO PC デザインは付属のソフトウェア 「ROBO Master」でします。 クラフト紙などの紙 カッティングフィルム ラベル紙 マグネットシート 夜光ラベル など • • • • • ◆カットできるメディアのしくみ
パソコンから送られたデータにしたがって、
ツールキャリッジにセットしたカッターがメ
ディア（用紙）をカットします。
ツールキャリッジ カッターをセットします。 左右に動き、メディアを カットします。 • • 用紙の厚みに応じて “刃先調整キャップ”を取り替えます。 プランジャ カッター刃 青（薄紙） 黄（中厚紙） 赤（厚紙） 刃先調整キャップ （３色） ※ Craft ROBO コントローラで「用 紙の選択」を行うと、最適なキャッ プの色が画面に表示されます。 ボールペンを セットして線を 描くこともでき ます。 P.11 P.9 ボールペン プランジャ（別売） ※カッティング用台紙の使い方 P.7 ペーパークラフトなど 文字や図形の アウトラインカット フィルム ステッカーなど 転写シート フィルム のり 台紙 【カッターの調整】 【メディアの種類】 ■紙（クラフトマルチ）/ ラベルシール ■カッティングフィルム セパレータ 粘着のり 台紙 メディア（用紙） 紙やフィルムなど様々なメディ ア（用紙）がカットできます。 カット中は前後に動きます。 • • カッティング用台紙 210mm × 305mm より小さいメディア や台紙のない紙等を カットする場合に使 用します。ってどんなもの？
ハジメマシテ 使用しない刃先調整 キャップはここに置 きます。 トップカバー本書に従って操作すると、
短時間で基本的な使い方をマスターできます。
＊ 無地の紙などを自由な形にデザインカットしたり、紙やマグネットシー
トの切り抜き文字を作ったりすることができます。本書では、クラフト
紙を使って切り抜き文字を作る方法を説明しています。
同様の手順で、クラフト紙などを自由な形に切り抜いて、スクラップブッ
キングの飾りなどを作ることもできます。
基本的な操作を覚えるために
ここでは、CC300-20 と CC330-20 に共通の基本的な操作が説明さ
れています。ひと通り操作してみることをお勧めします。
文字や形をカットするとき（CC300-20/CC330-20）
≡≡≡≡≡≡≡≡≡
P.6
印刷した絵や文字に合わせてカットするとき（CC330-20 のみ）
≡≡≡≡≡
P.15
＊ プリンタで印刷した絵や文字に合わせてクラフト紙などをカットして、
ペーパークラフトやポップアップカードが作れます。本書では、付属の
CD-ROM に収納したサンプルデータを使って、絵や文字が印刷された
ポップアップカードを作る方法を説明しています。印刷する絵やカット
する形は、サンプルデータをもとに修正したり、新規でデザインするこ
ともできます。
印刷した絵や文字と、カットラインの位置あわせ
トンボ（用紙の角に印刷された位置あわせの
マーク）を自動的に読み取り、印刷した絵や文
字の位置に合わせて正確にカットできます。
準備は OK
操作を始める前にご確認ください。
必要なソフトウェアがパソコンにインストールされていますか？
→「セットアップマニュアル」
Craft ROBO がパソコンと USB ケーブルで接続されていますか？
→「セットアップマニュアル」
カットするメディア（用紙やフィルム）をご用意ください。
•
•
•
カッティング
してみよう
チョッキン チョッキン＊ カッティングフィルムをカットしてステッカーを作ったりすることがで
きます。本書では、カッティングフィルムから切り抜き文字のステッカー
を作る方法を説明しています。
カッティングフィルムの転写
カッティングフィルムは粘着剤を塗った単色
フィルムです。
文字などをバラバラにカットしても、転写シー
トを使って文字並びや配置をくずさずに貼り付
けることができます。
カッティングフィルムでステッカーを作るとき（CC330-20 のみ）
≡≡≡≡
P.12
6
文字や形をカットするとき
（CC300-20/CC330-20）
◎クラフト紙を使って切り抜き文字を作る！
1
ROBO Master を起動します
2
新規データを作成します
1
（新規作成）をクリック3
文字を入力します
絵や文字をデザインする
デザイン
絵や文字をデザイン する Craft ROBO で カットする ※ 本ガイドでは、Windows Vista に Craft ROBO CC330-20 を接続した場合 の画面やイラストを使用しています。 パソコンで「ROBO Master」（デザイン用の ソフトウェア）を起動します。 ◆ ROBO Maser アイコンがないとき Windows のスタートメニューから、 ［スタート］－［すべてのプログラム］－［Craft ROBO］－［ROBO Master］の順で選択し ます。 ◆ ROBO Maser アイコンがないとき Windows のスタートメニューから、 ［スタート］－［すべてのプログラム］－［Craft ROBO］－［ROBO Master］の順で選択し ます。2
「JIS A4」を選ぶ3
「横」をクリック4
「トンボの印刷を行う」の チェックボックスを OFF に、 「カッティング用台紙を使用 する」のチェックボックスを ON にする5
「OK」をクリック はじめに、カットをするデータを作成するため に新規データを作成します。「用紙設定」ウィ ンドウの「OK」をクリックすると「無題 1」 という作図画面が表示されます。 ◆トンボの印刷設定（CC330-20 のみ） カットのみを行う場合は「トンボの印刷を行 う」のチェックボックスを OFF にします。 プリンタを使用して印刷し、その印刷物を カットする場合は「トンボの印刷を行う」を ON にします。 ◆トンボの印刷設定（CC330-20 のみ） カットのみを行う場合は「トンボの印刷を行 う」のチェックボックスを OFF にします。 プリンタを使用して印刷し、その印刷物を カットする場合は「トンボの印刷を行う」を ON にします。1
（文字）をクリック2
フォント（書体） を選ぶ3
「アウトライン」 のチェックボック スを ON にする4
文字を入力する5
「OK」をクリック6
マウスで移動させ、クリック して確定 切り抜く文字のデザインを設定し、文字を入力 します。 ◆文字のデザイン 「文字設定」ウィンドウでは「フォント」「文 字幅」「文字高さ」「角度」などを設定して、 文字のデザインを変えることができます。 大きめ文字で作ると、文字をカットした後 の 作 業 が 簡 単 で す。 最 初 は、 文 字 サ イ ズ 20mm 以上のゴシック体のアルファベット のデザインをお勧めします。 ◆配置した文字を移動するには 文字の周囲の角や辺に■や▼が表示された状 態（選択された状態）でマウスポインタを文 字の上に置くと手の形になります。その状態 でドラッグ（マウスの左ボタンを押したまま 移動）してください。 ◆配置した文字を移動するには 文字の周囲の角や辺に■や▼が表示された状 態（選択された状態）でマウスポインタを文 字の上に置くと手の形になります。その状態 でドラッグ（マウスの左ボタンを押したまま 移動）してください。 ◆文字のデザイン 「文字設定」ウィンドウでは「フォント」「文 字幅」「文字高さ」「角度」などを設定して、 文字のデザインを変えることができます。 大きめ文字で作ると、文字をカットした後 の 作 業 が 簡 単 で す。 最 初 は、 文 字 サ イ ズ 20mm 以上のゴシック体のアルファベット のデザインをお勧めします。 ◆配置した文字を移動するには 文字の周囲の角や辺に■や▼が表示された状 態（選択された状態）でマウスポインタを文 字の上に置くと手の形になります。その状態 でドラッグ（マウスの左ボタンを押したまま 移動）してください。 ◆配置した文字を移動するには 文字の周囲の角や辺に■や▼が表示された状 態（選択された状態）でマウスポインタを文 字の上に置くと手の形になります。その状態 でドラッグ（マウスの左ボタンを押したまま 移動）してください。Craft R
OBO
ROBO Master アイコンを ダブルクリック4
図形を描きます
ツールを使って図形を描きます。
ここでは四角形を描きますが、円や多角形など いろいろな形を描くことができます。詳しくは ROBO Master 取扱説明書（CD-ROM）をご 覧ください。 ◆円を描くには （円）をクリックし、作成 したい円の中心位置をクリックして指定しま す。マウスを動かすと、クリックした位置を 中心に円が作図されます。 ◆円を描くには （円）をクリックし、作成 したい円の中心位置をクリックして指定しま す。マウスを動かすと、クリックした位置を 中心に円が作図されます。
1
（四角形） をクリック2
図形を配置する位置の左 上でクリックし、マウス カーソルを右下に移動し クリックして確定Craft ROBO でカットする
カット
2
Craft ROBO の準備をします
Craft ROBO 本体のスタンバイスイッチを 押して、LED ランプ（緑色）が点灯してい ることを確認する Craft ROBO をスタンバイ状態にしてカットす る準備をします。Craft ROBO がパソコンと接 続されていない場合は、USB ケーブルで接続 してください。 ◆ご使用前の注意 台紙のないメディアをセットした場合や、 メディアをセットしていない状態ではカッ トを行わないでください。カッティング マットを傷つける可能性があります。 CC300-20 をご使用の場合は必ずカッ ティング用台紙を使用してください。 • • ◆ご使用前の注意 台紙のないメディアをセットした場合や、 メディアをセットしていない状態ではカッ トを行わないでください。カッティング マットを傷つける可能性があります。 CC300-20 をご使用の場合は必ずカッ ティング用台紙を使用してください。 • •1
メディアをカッティング用台紙に貼り付けます
メディアをカッティング用台紙に貼り付けて、 カットできるようにします。 ◆カッティング用台紙に貼り付ける際のポイ ント 貼り付ける際には、気泡やシワが入らない ようにしてください。 メディア全体が貼り付くようにしてくださ い。 カッティング用台紙に印刷されているマス 目にメディアの端を並行にそろえるように して貼り付けてください。 • • • ◆カッティング用台紙に貼り付ける際のポイ ント 貼り付ける際には、気泡やシワが入らない ようにしてください。 メディア全体が貼り付くようにしてくださ い。 カッティング用台紙に印刷されているマス 目にメディアの端を並行にそろえるように して貼り付けてください。 • • • カッティング用台紙 セパレータ クラフトマルチ台紙 なしカード カッティング用台紙 粘着面1
内側・両端のセパレータを 剥がして粘着面を出す2
粘着面に、クラフトマルチ台紙なしカード をカッティング用台紙のマス目の外枠に合 わせて貼り付ける 外枠 イメージの向きが縦向きの 場合は、メディアの角が カッティング用台紙右上の ▽（白い三角印）に合うよ うにセットします イメージの向きが横向きの 場合は、メディアの角が カッティング用台紙左上の ▼（黒い三角印）に合うよ うにセットします
4
カットラインを指定します
Craft ROBO でカットする線（カットライン） を設定します。 ◆カット条件について カット条件の「カラー」の項目には、使用 している線の色がリストアップされます。 チェックボックスが ON になっている色の線 がカットする線です。カットしない線がある ときはその色のチェックボックスを OFF に します。 カットラインには「カット線」と「折れ線」 の 2 種類があります。「折れ線」は厚紙など を折る場合に折れ目がつきやすいように折れ 線をつけるときに使います。 ◆カット条件について カット条件の「カラー」の項目には、使用 している線の色がリストアップされます。 チェックボックスが ON になっている色の線 がカットする線です。カットしない線がある ときはその色のチェックボックスを OFF に します。 カットラインには「カット線」と「折れ線」 の 2 種類があります。「折れ線」は厚紙など を折る場合に折れ目がつきやすいように折れ 線をつけるときに使います。1
「カット設定」をクリック2
「カット条件設定」をクリッ ク3
チェックボックスが ON に なっていることを確認する4
「OK」をクリック5
「出力設定」ウィンドウの 「OK」をクリック5
Craft ROBO コントローラを起動します
Craft ROBO 出力ウィンドウから Craft ROBO コントローラを起動します。
1
（Craft ROBO 出力）をクリック2
「Graphtec CC330」（CC300-20 をご使用の場合は「Graphtec CC300」）になっていることを確認 する3
「OK」をクリック デザイン カット3
出力の設定をします
1
（出力設定）をクリック2
「Graphtec CC330」 （CC300-20 をご使用 の場合は「Graphtec CC300」）が設定されて いることを確認する3
「プリンタ設定」をクリッ ク4
印刷の向きが「横」になっ ていることを確認する5
「カットラインを印刷す る」のチェックボックスを OFF にする 「出力設定」ウィンドウを表示して Craft ROBO の出力に関する設定をします。 ◆出力設定について 文字や図形を Craft ROBO で直接カットす るときは、プリンタを使用しないので「プリ ンタ」の項目の設定は必要ありません。 ◆出力設定について 文字や図形を Craft ROBO で直接カットす るときは、プリンタを使用しないので「プリ ンタ」の項目の設定は必要ありません。7
刃先調整キャップをセットします
Craft ROBO コントローラ画面に黄色の刃先調 整キャップが表示されているのを確認し、黄色 の刃先調整キャップをセットします。 ◆刃先調整キャップの色と用紙 キャップの色 用紙 刃出し量 青 薄い素材、薄手の紙・フィルム 0.1mm 黄 ケント紙等中厚紙、厚手フィルム 0.2mm 赤 スクラップ素材等厚手紙 0.3mm ◆刃先調整キャップの色と用紙 キャップの色 用紙 刃出し量 青 薄い素材、薄手の紙・フィルム 0.1mm 黄 ケント紙等中厚紙、厚手フィルム 0.2mm 赤 スクラップ素材等厚手紙 0.3mm 黄色の刃先調整キャップをセットする 注意！ 刃先調整キャップを交換する場合や、カッ ターを Craft ROBO にセットする場合など は、カッター刃に十分注意して作業を行って ください。 プランジャ 刃先調整キャップ しめる ゆるめる8
Craft ROBO にカッターを取り付けます
しめる ゆるめる ロックレバー カッター側面 正面 この面（つばの底面）がプランジャホル ダに当たるまでしっかりと差し込んでく ださい プランジャ プランジャホルダ1
ロックレバーを「OPEN」の方向に回してプランジャホルダをゆる める2
カッターをしっかりと差し込み、ロックレバーを［CLOSE］方向 に回し固定する カッターの取り付けが終わったら、Craft ROBO コントローラの操作 ガイド画面の「次へ〉〉」を 2 回クリックし、「用紙セット」まで進んで ください。「用紙をセット」ウィンドウが表示されます。1
「クラフトマルチ台紙なしカー ド」を選択する2
「次へ〉〉」をクリック 用紙を選択します。「用紙の選択」で用紙を選 択すると、その用紙をカットするのに適した 刃先調整キャップの色が Craft ROBO コント ローラ画面に表示されます。 ◆操作ガイドが表示されない場合は Craft ROBO コントローラ画面の下部に 操作ガイドが表示されていない場合は、「操 作ガイドを表示する」をクリックしてくだ さい。 ◆操作ガイドが表示されない場合は Craft ROBO コントローラ画面の下部に 操作ガイドが表示されていない場合は、「操 作ガイドを表示する」をクリックしてくだ さい。6
用紙を選択します
10
10
カット開始まで進みます
用紙をセットしたら、Craft ROBO コントロー ラの画面を「カット開始」まで進めます。「位 置あわせ」のステップはそのまま進んで結構で す。1
「OK」をクリック2
「次へ〉〉」を 2 回クリック デザイン カット9
カッティング用台紙に貼り付けたメディアをセットします
1
カッティング用台紙の端をフロントガイドに刻ま れた左側（外側）のガイドラインに合わせる2
カッティング用台紙の先端を両端のプッシュロー ラに突き合わせてまっすぐにセットする3
操作パネルの画面に「ヨウシセット ダイシアリ」 と表示されているのを確認して [ENTER] キーを 押す （CC330-20 をお使いの場合は、本体の操作パネ ルで◀または▶を押して「ヨウシセット ダイシ アリ」を選択し、［ENTER］キーを押す）4
トップカバーを閉める 注意！ Craft ROBO 専用のメディア以外を使用すると、うまくカッ トできない場合があります。また、保証範囲外となります のでご注意ください。 プッシュローラ ENTER キー 左側のガイド ライン ◆カッティング用台紙をセットする向き カッティング用台紙の矢印を Craft ROBO 本体側に向けてセットしてください。11
カットします
Craft ROBO 動作中は手を触れないでくださ い。 カット終了後、用紙を取り出します。「ヨウシ トリダシ」画面で [ENTER] キーを押してくだ さい。用紙が排出されます。 作業を終了する場合は、スタンバイスイッチを 押して、LED ランプが消灯したことを確認し てください。また、ROBO Master 画面の右 上の （閉じる）をクリックして ROBO Master を終了してください。 ◆カットデータを保存するには ROBO Master で （保存）をクリック すると、「名前をつけて保存」ウィンドウ が表示されます。保存先を指定しファイル 名を付けて、「保存」をクリックしてくだ さい。GSD 形式でデータが保存されます。 ◆カットデータを保存するには ROBO Master で （保存）をクリック すると、「名前をつけて保存」ウィンドウ が表示されます。保存先を指定しファイル 名を付けて、「保存」をクリックしてくだ さい。GSD 形式でデータが保存されます。1
「カット開始」をクリック2
「OK」をクリック試し書き
をする（ボールペンプランジャは別売です）
作成したカットデータが正しく出力されるかどうかを、ボールペン
で描かせて確認することができます。大切なメディアを無駄にしな
いために、作成したデータで初めてカットを行う場合は試し書きを
することをお勧めします。
試し書きするには以下のようにしてください。
① Craft ROBO コントローラの「用紙の選択」で「ペン書き」を選択します。 ② Craft ROBO にボールペンを取り付けます。 ボールペンを使用する場合は、細身のものを使用してください。また、セッ トしたときにペン先がボールペンプランジャより 3 ～ 3.5mm 出ている ことを確認してください。使用できるボールペンの詳細は、取扱説明書 を参照ください。 ③ 試し書き用のメディア（普通の A4 のコピー用紙をお使いの場合は、右 図のように加工し、セット時の巻き込みを防止してください）をセット します。（詳しくは、セットアップマニュアルを参照してください。） ④ Craft ROBO コントローラの「カット開始」をクリックすると、カット データの線を描き始めます。 ボールペンプランジャ （別売） ゆるめる しめる ボールペン 切り欠きに 合わせる 3mm 10mm 切り落とす部分 コピー用紙 切り落とす部分の寸法は、 参考例ですので実際に加 工してお試しください。 ボールペンプランジャ （別売） ゆるめる しめる ボールペン 切り欠きに 合わせる 3mm 10mm 切り落とす部分 コピー用紙 切り落とす部分の寸法は、 参考例ですので実際に加 工してお試しください。12
カッティングフィルムでステッカーを作る
とき
（CC330-20 のみ）
◎カッティングフィルムから切り抜き文字のステッカーを作る！
1
ROBO Master でカットするデータを作成します
絵や文字をデザインする
デザイン
絵や文字をデザイン する Craft ROBO で カットする 貼りつける ※ この機能は CC330-20 のみ対応しています。 ※ 本ガイドでは、Windows Vista に Craft ROBO CC330-20 を接続した場合 の画面やイラストを使用しています。Craft ROBO
ROBO Master を起動して新規データを開き、下のように文字と文字を囲む四角形 を配置する 切り抜く文字のカットデータを作成します。 データの作成方法は「文字や形をカットすると き」の「絵や文字をデザインする」のステップ 1 からステップ 4（P.6 ～ P.7）を参照してく ださい。 文字の外側に枠を付けると、カットした後に行 う、不要な部分を取り除く作業と、転写シート への転写が簡単にできます。 ◆文字を枠線で囲うデザインにするには 文字を枠線で囲うデザインの場合は、四角形 を 3 重に作図します。ROBO
◆文字を枠線で囲うデザインにするには 文字を枠線で囲うデザインの場合は、四角形 を 3 重に作図します。ROBO
Craft ROBO でカットする
1
カットの準備をします
カット
1
Craft ROBO をスタンバイ状態にする2
（出力設定）をクリックして出力設定ウィンドウを表示し、出力の設定をする3
（Craft ROBO 出力）をクリックして Craft ROBO 出力ウィンドウを表示し、 Craft ROBO コントローラを起動する 操作のしかたは「文字や形をカットするとき」 の「Craft ROBO でカットする」のステップ 2 からステップ 5（P.7 ～ P.8）を参照してく ださい。2
用紙を選択します
1
「カッティングフィルム」を 選択する2
「次へ〉〉」をクリック Craft ROBO コントローラの「用紙の選択」で、 「カッティングフィルム」を選びます。3
Craft ROBO にカッターを取り付けます
4
カッティングフィルムをセットします
1
Craft ROBO コントローラの操作ガイド画面を 「用紙セット」まで進める2
メディアの端をフロントガイドに刻まれた右側の ガイドラインに合わせる3
メディアの先端を両端のプッシュローラに突き合 わせてまっすぐにセットする4
操作パネルの画面に「ヨウシセット ダイシナシ」 と表示されているのを確認して [ENTER] キーを 押す5
トップカバーを閉める 注意！ Craft ROBO 専用のメディア以外を使用すると、うまくカッ トできない場合があります。また、保証範囲外となります のでご注意ください。 プッシュローラ ENTER キー 右側のガイド ライン1
ロックレバーを「OPEN」の方向に回してプランジャホルダをゆるめる2
ペン先に青色の刃先調整キャップをセットする3
カッターをしっかりと差し込み、ロックレバーを［CLOSE］方向に回し固定す る カッティングフィルムをカットするために青色 の刃先調整キャップに交換し、Craft ROBO に セットします。 カッターの取り付け方法は「文字や形をカット するとき」の「カットする」のステップ 7、8 （P.9）を参照してください。5
カットします
用紙をセットしたら、Craft ROBO コントロー ラの画面を「カット開始」まで進めてカットし ます。1
「OK」をクリック2
「次へ〉〉」を 2 回クリック Craft ROBO 動作中は手を触れないでくださ い。 カット終了後、用紙を取り出します。「ヨウシ トリダシ」画面で [ENTER] キーを押してくだ さい。 作業を終了する場合は、スタンバイスイッチを 押して、LED ランプが消灯したことを確認し てください。また、ROBO Master 画面の右 上の （閉じる）をクリックして ROBO Master を終了してください。3
「カット開始」をクリック4
「OK」をクリック14
1
不要な部分を取り除き、転写シートを上から貼り付けます
貼り付ける
貼り付け
デザイン カット 貼り付け2
転写シートに転写します
貼り付けた転写シートにカットした文字を転写 します。細い部分は強めにこすると文字を転写 シートにしっかりと貼り付けることができま す。 台紙を剥がすときは、ゆっくりと少しずつ剥が してください。 剥がす途中で文字の一部がカッティングフィル ムの台紙に残ってしまうようなら、台紙を元に 戻して、もう一度こすり直してください。3
貼りたい場所に貼り付けます
布などでしっかりこすって確実に貼り付けま しょう。 転写シートを剥がすと完成です。 カットした文字を貼りたい場所へ貼り付ける作 業に入ります。まず、カッティングシートから 不要な部分を取り除きます。それが終わったら 転写シートを上から貼り付けます。1
転写シートに移した文字を、貼りた い場所へ貼り付ける2
転写シートを丁寧に剥がす1
転写シートの上から布などでしっか りこすって転写シートにカットした 文字を転写する2
カットした文字が転写シートに貼 り付くようにカッティングフィル ムの台紙を丁寧に剥がす 転写シート カッティングフィルム の台紙1
ピンセットなど先端の細いもので 不要な部分を取り除く2
転写シートを上から貼り付ける 転写シート カッティングフィルム 文字の内側に残った不要部分も取り除きます印刷した絵や文字に合わせてカットするとき
（CC330-20 のみ）
◎ CD-ROM の作例を使ってポップアップカードを作る！
1
ROBO Master を起動して、データ（ファイル）を開きます
1
ROBO Masterを起動して、 （開く） をクリック2
文字を入力してレイアウトします
絵や文字をデザインする
デザイン
ポップアップカード をデザインする 絵や文字を プリンターで印刷する Craft ROBO で カットする 組み立てる ※ この機能は CC330-20 のみ対応しています。 ※ 本ガイドでは、Windows Vista に Craft ROBO CC330-20 を接続した場合 の画面やイラストを使用しています。2
「赤ちゃん 1 ポップアップ カード練習用」をクリック3
「開く」をクリック ここではあらかじめ用意されたサンプルデータ （赤ちゃん 1 ポップアップカード練習用）を使 います。 ◆デザインのサンプルデータ サンプルデータを元にデザインを編集するこ とができます。また、ROBO Master では、 全く新しいデザインをお客様自身で作ること もできます。 ◆デザインのサンプルデータ サンプルデータを元にデザインを編集するこ とができます。また、ROBO Master では、 全く新しいデザインをお客様自身で作ること もできます。1
（文字）をクリック2
フォント（書体） を選ぶ3
文字幅と文字高さ をそれぞれ「5.0」 にする4
「アウトライン」 のチェックボック スを OFF にする5
文字を入力する6
「OK」をクリック7
マウスで移動させ、クリックして確定 文字を入力し、好きな場所にレイアウトします。 ◆文字の形を編集できます ［文字設定］画面ではフォント（書体）や大 きさなど、文字の形を編集することができま す。 ◆文字の色を変えるには？ 文字を選択した状態で、 （線種設定）を クリックし、「線種設定」画面で色を設定し ます。 ◆文字の色を変えるには？ 文字を選択した状態で、 （線種設定）を クリックし、「線種設定」画面で色を設定し ます。 ◆文字の形を編集できます ［文字設定］画面ではフォント（書体）や大 きさなど、文字の形を編集することができま す。 ◆文字の色を変えるには？ 文字を選択した状態で、 （線種設定）を クリックし、「線種設定」画面で色を設定し ます。 ◆文字の色を変えるには？ 文字を選択した状態で、 （線種設定）を クリックし、「線種設定」画面で色を設定し ます。16 デザイン プリント カット 組み立て
4
画像を挿入します
1
（挿入ファイル読み込み） をクリック2
挿入したい画像ファイルをク リック3
「開く」をクリック4
マウスで移動させ、クリッ クして確定5
画像の角の■のマークにマ ウスポインタを合わせて、 ドラッグしてサイズを調整 する 写真やイラストを選び、好きな場所にレイアウ トします。 ◆素材集のファイルの場所 ROBO Master のサンプル画像を使うとき は、以下のフォルダを開いてください。 Program Files\ROBO Master\ 素材集 「素材集」フォルダの中に 5 つのフォルダが あります。そこからお好きな画像を選んでく ださい。 ◆挿入した画像を削除するには いったん挿入した画像を削除したいときは、 その画像をクリックして選択し、 （削除） をクリックします。 画像をうまく選択できないときは、一度何も 表示されていない白い部分をクリックしてく ださい。それから削除したい画像をクリック すると選択できます。 ◆挿入した画像を削除するには いったん挿入した画像を削除したいときは、 その画像をクリックして選択し、 （削除） をクリックします。 画像をうまく選択できないときは、一度何も 表示されていない白い部分をクリックしてく ださい。それから削除したい画像をクリック すると選択できます。 ◆素材集のファイルの場所 ROBO Master のサンプル画像を使うとき は、以下のフォルダを開いてください。 Program Files\ROBO Master\ 素材集 「素材集」フォルダの中に 5 つのフォルダが あります。そこからお好きな画像を選んでく ださい。 ◆挿入した画像を削除するには いったん挿入した画像を削除したいときは、 その画像をクリックして選択し、 （削除） をクリックします。 画像をうまく選択できないときは、一度何も 表示されていない白い部分をクリックしてく ださい。それから削除したい画像をクリック すると選択できます。 ◆挿入した画像を削除するには いったん挿入した画像を削除したいときは、 その画像をクリックして選択し、 （削除） をクリックします。 画像をうまく選択できないときは、一度何も 表示されていない白い部分をクリックしてく ださい。それから削除したい画像をクリック すると選択できます。絵や文字をプリンタでプリントする
プリント
1
出力先を設定します
1
（出力設定）をクリック2
プリンタ名を確認3
「Graphtec CC330」が 表示されていることを確認4
「プリンタ設定」をクリック5
「横」をクリック6
「カットラインを印刷す る」のチェックボックスが OFF になっていることを 確認7
「OK」をクリック 印刷するプリンタを選択し、印刷に関する項目 を設定します。 確認項目 項目名 設定 プリンタ 接続しているプリンタ名を確認する。 Craft ROBO 「Graphtech CC330」と表示されていることを確認する。 確認項目（［プリンタ設定］タブ） 項目名 設定 印刷の向き ［横］が選択されていることを確認 カットライン を印刷する チェックをはずす。 → ◆複数のプリンタを接続している場合 複数のプリンタを接続している場合は、プリ ンタ選択欄のプルダウンメニューの中から、 印刷するプリンタを選択してください。 ◆複数のプリンタを接続している場合 複数のプリンタを接続している場合は、プリ ンタ選択欄のプルダウンメニューの中から、 印刷するプリンタを選択してください。2
プレビュー画面で確認する
（プリント＆カットライン表示） （プリント表示） （カットライン表示） プレビュー画面を表示して、プリントされる 絵や文字とカットラインを確認します。プレ ビュー画面は「プリント＆カットライン表示」 「プリント表示」「カットライン表示」の３種類 を切り換えて表示することができます。1
（プレビュー）をクリック2
クリックして表示を切り替える3
（閉じる）をクリック3
プリントします
プリンタに「クラフトマルチ台紙なしカード」 をセットして、プリントします。1
使用するプリンタに「クラフトマルチ 台紙なしカード」をセットする2
（プリンタ出力）をクリック3
使用するプリンタが表示 されていることを確認4
「OK」をクリック1 デザイン プリント カット 組み立て
Craft ROBO でカットする
カット
1
カッティング用台紙に貼り付けます
プリントしたメディアをカッティング用台紙に 貼り付けて、カットできるようにします。 ◆トンボがある印刷物を貼り付けるときの向 き 印刷物の３つのマークのうちこの位置のマー クが、カッティング用台紙の左上に来るよう に用紙を貼り付けます。 ◆トンボがある印刷物を貼り付けるときの向 き 印刷物の３つのマークのうちこの位置のマー クが、カッティング用台紙の左上に来るよう に用紙を貼り付けます。2
カットの準備をします
操作のしかたは「文字や形をカットするとき」 の「Craft ROBO でカットする」のステップ 2 からステップ 9（P.7 ～ P.9）を参照してく ださい。3
位置あわせまで進みます
用紙をセットしたら、Craft ROBO コントロー ラの画面を「位置あわせ」まで進めます。1
Craft ROBO をスタンバイ状態にする2
（出力設定）をクリックして出力設定ウィンドウを表示し、出力の設定をす る3
（Craft ROBO 出力）をクリックして Craft ROBO 出力ウィンドウを表示し、 Craft ROBO コントローラを起動する4
用紙の選択画面で「クラフトマルチ台紙なしカード」を選ぶ5
Craft ROBO にカッターを取り付ける6
Craft ROBO にメディアをセットする1
「OK」をクリック2
「次へ〉〉」をクリック カッティング用台紙 セパレータ クラフトマルチ台紙 なしカード カッティング用台紙 粘着面1
内側・両端のセパレータを 剥がして粘着面を出す2
粘着面に、クラフトマルチ台紙なしカード をカッティング用台紙のマス目の外枠に合 わせて貼り付ける 外枠 イメージの向きが縦向きの 場合は、メディアの角が カッティング用台紙右上の ▽（白い三角印）に合うよ うにセットします イメージの向きが横向きの 場合は、メディアの角が カッティング用台紙左上の ▼（黒い三角印）に合うよ うにセットします4
トンボ自動読取の設定をします
自動でトンボの読み取りを行います。 精度に影響が出ますので、Craft ROBO 動作中 は、手を触れないようにしてください。 ◆トンボの読み取りに失敗した場合は 「トンボの読み取りに失敗しました」と表示 が出たときはメディアをセットしなおしてか ら「カット開始」をクリックしてください。 繰り返しトンボ読み取りに失敗するときは、 手動でのトンボを読み取りに変更します。詳 しくは Craft ROBO 取扱説明書（CD-ROM） をご覧ください。 ◆トンボの読み取りに失敗した場合は 「トンボの読み取りに失敗しました」と表示 が出たときはメディアをセットしなおしてか ら「カット開始」をクリックしてください。 繰り返しトンボ読み取りに失敗するときは、 手動でのトンボを読み取りに変更します。詳 しくは Craft ROBO 取扱説明書（CD-ROM） をご覧ください。1
「トンボ自動読取」のチェック ボックスを ON にする2
「次へ〉〉」をクリック1
「カット開始」をクリック5
トンボ読み取りをして、カットします
組み立てる
組み立て
1
組み立てます
組み立てて完成です。 トンボを自動で読み取るように設定します。 ◆トンボを手動で読み取るには 「トンボ自動読取」のチェックボックスを OFF にします。そして、「ポジション移動」 のOを数回クリックしてカッターを 用紙上のトンボマークの位置へ移動させてか ら、「読取スタート」をクリックしてください。 ◆トンボを手動で読み取るには 「トンボ自動読取」のチェックボックスを OFF にします。そして、「ポジション移動」 のOを数回クリックしてカッターを 用紙上のトンボマークの位置へ移動させてか ら、「読取スタート」をクリックしてください。2
「OK」をクリック カット終了後、用紙を取り出します。「ヨウシ トリダシ」画面で [ENTER] キーを押してくだ さい。 作業を終了する場合は、スタンバイスイッチを 押して、LED ランプが消灯したことを確認し てください。20
SD カードを
使う
Craft ROBO 本体の SD カードスロットに SD
カードを挿入し、カットデータを直接読み込ん
でカットすることができます。
こんな使い方ができます
SD カードにデータがあれば、
パソコンいらずでカットができる
1
ROBO Master でカットデー タを作成します2
SD カードにカットデータを 保存します3
Craft ROBO に SD カードを 挿入し、SD カードのデータ を読み込みます4
メディアをセットします5
カットします Craft ROBO で SD カード内のデータのカッ トを行うには、前回のカットで使用したツール 条件のままカットする方法と、新たにカット設 定を行ってからカットする方法があります。詳 しくは Craft ROBO 取扱説明書（CD-ROM）「4 章 SD カードに保存したデータのカット」をご 覧ください。 SD カードを使ってカットするときは、以下の 点をご確認ください。 • SD カードから読み込めるデータ形式は GSP （ROBO Master から SD カードに保存した 場合のデータ形式）のみです。その他の形式 のファイルは表示することはできますがカッ トはできません。 • ROBO Master でカットデータを SD カード の“Graphtec”フォルダに保存してくださ い。それ以外のフォルダに保存したデータは GSP 形式であっても読み込めません。 • SD カード内のデータをカット中に、パソコ ンからカットデータが送られた場合は、パソ コンからのカットデータはカットされません。 カット動作が終了してから、パソコンからカッ トデータを送り直してください。データを SD カードに保存する
保存
1
SD カードの中の第一階層に 「Graphtec」という名前でフォルダ を作成する2
（SD カードに保存）をクリック3
SD カードの中の「Graphtec」フォル ダを選ぶ4
ファイル名を入力5
「保存」をクリック 作成したカットデータを SD カードに保存しま す。 ◆ファイル名について SD カードに保存するときのファイル名は半 角の英数カナ文字で入力してください。全 角文字のファイル名を入力するとエラーメッ セージが表示されます。 ◆ファイル名について SD カードに保存するときのファイル名は半 角の英数カナ文字で入力してください。全 角文字のファイル名を入力するとエラーメッ セージが表示されます。SD カードのデータを読み込んでカットするときの流れ
＊ 印刷した絵や文字に合わせてカットするときは プリンタで印刷し、印刷したメディアをセット します。（CC330-20 をお使いの場合のみ） ＊Graphtec
SD カードのデータを読み込んでカットする
読み込み
1
SD カードを挿入します
Craft ROBO 本体のスタンバイスイッチを押して、LED ランプ（緑）が点灯しているこ とを確認してから SD カードを挿入します。 以後は操作パネルに表示されるメニューに従って操作します。 操作メニューが表示されます O ENTER SHIFT 操作メニューが表示されます O ENTER SHIFT SD カードスロットに SD カードを 挿入する
ﾖｳｼｾｯﾄ
ﾀﾞｲｼｱﾘ
2
Craft ROBO にメディアをセットします
メディアをセットして、画面に「ヨウシセット ダイシ アリ」または「ヨウシセット ダイシナシ」が表示され ていることを確認し、[ENTER] を押す3
画面の表示に従って操作します
1
画面に「ファイルセンタク」が表示されていること を確認し、[ENTER] を押す2
O を押してカットしたいデータのファイル名を選 択し、[ENTER] を押す3
O を押して「ハイ」を選択し、[ENTER] を押す ENTER ENTER ENTER4
メディアを取り出します
画面に「ヨウシトリダシ」が表示されていることを確認し、 [ENTER] を押す 注意！ SD カードの抜き挿しは、「ヨウシセット ダイシアリ」または「ヨ ウシセット ダイシナシ」画面で行ってください。 作業を終了する場合は、SD カードをカードス ロットから取り出し、スタンバイスイッチを押 して、LED ランプが消灯したことを確認して ください。Q
ﾌｧｲﾙｾﾝﾀｸ
File001
25 100%
ｶｯﾄｼﾏｽｶ？
ﾊｲ
ﾄﾞｳｻﾁｭｳ ...
ﾖｳｼﾄﾘﾀﾞｼ
Q
Q
◆ファイル名の選択画面 上段にファイル名、下段に前回のカットで設 定したカット圧と拡大／縮小サイズが表示さ れます。 またはﾖｳｼｾｯﾄ
ﾀﾞｲｼﾅｼ
22
困った場合には
Craft ROBO 使用時に、困った場合の対処方法についてご説明します。故障かなと思う前に、Craft
ROBO の状態をご確認ください。
また、以下に記載されていない症状は、取扱説明書（CD-ROM）の中に収録されていますのでご覧くだ
さい。
「困った場合には」で改善されない場合は、お手数ですが弊社ホームページにアクセスし Craft ROBO
情報をご覧いただくかコールセンターまでご連絡ください。（電話がつながりにくい場合は、FAX また
は e-mail でのご連絡をお願いします。）
Craft ROBO が動かない
症状
原因
対策
スタンバイスイッチを押 しても LED ランプが点 灯しない。 ● 電源コードが AC アダプタあるいは、 電源コンセントに正しく差し込まれ ていない。抜けかかっている。 電源コードを正しく差し込んでください。参照 Craft ROBO 取扱説明書（CD-ROM）「電源の接続と投入」 ● AC アダプタが AC アダプタジャッ
クに接続されていない。抜けかかっ ている。
AC アダプタジャックに正しく差し込んでください。
参照 Craft ROBO 取扱説明書（CD-ROM）「電源の接続と投入」 用紙がセットできない。 ● 用紙が 210mm 幅より小さいもの
をセットしている。 210mm よりも小さいサイズの用紙を使用する時は、カッティング用台紙に貼り付けてご使用ください。 参照 Craft ROBO 取扱説明書（CD-ROM） 「カッティング用台紙
を使用したメディアのセット方法」 注意：カッティング用台紙を使用する場合、シートより長い用紙のカットは できません。 ● 用紙が 270mm 幅より大きいもの をセットしている。 270mm を超えるサイズはセットできません。幅を小さくカットしてセットするか、小さなものに交換してください。 （270mm 幅の用紙をセットしてもカット範囲は、標準 190mm（拡張時 200mm）となり、210mm 幅の用紙と変わりません） ● プッシュローラが汚れている プッシュローラを乾いた布できれいに拭いてください。
パソコンにエラーが表示される
症状
原因
対策
パソコンに「USB ＊＊ ＊への書き込みエラー／ 出力エラー」が表示され る。 ● Craft ROBO の準備ができていな い。 スタンバイスイッチを押し、LED ランプを点灯（緑）させてください。用紙をセットしても LED ランプが点灯していない時は、カットが始まりま せん。 ● USB ケーブルが抜けている。 USB ケーブルを正しく差し込んでください。参照 Craft ROBO 取扱説明書（CD-ROM）「パソコンとの接続」 ＊ 中継器や USB ハブ等を使用している時は、それらを外して Craft ROBO
とパソコンを直接接続してください。 正常にカットされる時は、中継器や USB ハブのメーカにお問い合わせく ださい。 ＊ ケーブルの不良も考えられます。別のケーブルに交換し確認してください。 ● 印刷先ポートの選択が USB になっ ていない。 印刷先のポートが「USB ＊＊＊＊」になっている事を確認してください。選択されていない時は変更してください。印刷先のポートがない時は、再度 ドライバをインストールしてください。 １. （Windows 2000 の場合）「スタート」から「設定」「プリンタ」の順 にクリックする。 （Windows XP の場合）「スタート」から「コントロールパネル」「プリ ンタとその他のハードウェア」「プリンタと FAX」の順にクリックする。 （Windows Vista の場合）「スタート」から「コントロールパネル」「ハー ドウェアとサウンド」グループ内の「プリンタ」の順にクリックする。 ２. 表示された中から Graphtec CC330 または Graphtec CC300 を右 クリックし「プロパティ」を選択する。 ３. 「ポート」のタブを選択し「USB ＊＊＊」が選択されているか確認する。 参照 Craft ROBO 取扱説明書（CD-ROM）「Craft ROBO コント
ローラのインストール」 出力中に USB エラーが
パソコンに表示される。 ● カットをしているデータ量が多い。 Craft ROBO は、データを貯めるメモリーを持っています。データ量がメモリーサイズを超えた時にパソコンにエラーが表示される時が ありますが、そのままの状態でも正常にカットされます。
操作パネルの画面にエラーメッセージが表示される
症状
原因
対策
「SD エラー」が表示され る。 ● SD カードがセットされていない。 SD カードを SD カードスロットに正しく挿入してください。 「ファイルガアリマセン」 が表示される。 ● SD カードの「Graphtec」フォルダ内にファイルがない。 SD カードにカットデータを正しく保存してから、SD カードを SD カードスロットに挿入してください。 「カットデキナイファイ ルデス」が表示される。 ● 選択したファイルが GSP 形式以外のファイルである。 GSP 形式のファイルが保存された SD カードを SD カードスロットに挿入してください。 「トンボエラー」が表示 される。（CC330-20 の み） ● トンボ読み取りが正しく行えなかっ た。 [ENTER] を押し、「ヨウシトリダシ」が表示されていることを確認して、[ENTER] を再度押し、メディアを取り出してから、メディアを正しくセッ トし直してください。カットがうまくいかない
症状
原因
対策
カットがきれいにできな い。 ● プランジャホルダにカッター、ボールペンが正しくセットされていな い。 プランジャホルダに正しくセットしてください。 参照 Craft ROBO取扱説明書（CD-ROM） 「カッターの調整とセッ ト」 ● ボールペンが正しくボールペンプラ ンジャにセットされていない。 ボールペンの先がボールペンプランジャより 3mm ～ 3.5mm 出ているか確認してください。 参照 Craft ROBO取扱説明書（CD-ROM） 「カッターの調整とセッ ト」 ● カッタープランジャの刃が磨耗して いる。欠けている。 カッターを交換してください。 ● カッタープランジャの内部が汚れて いる。 刃先調整キャップを取り外し、清掃してください。改善されない時は、交換してください。 参照 Craft ROBO取扱説明書（CD-ROM） 「カッターの調整とセッ ト」 ● カッタープランジャの刃出し量が 合っていない。 用紙に合った刃先調整キャップを選択します。刃先調整キャップによりカッターの刃出し量を調整します。 （「青」0.1mm、「黄」0.2mm、「赤」0.3mm） 台紙、カッティング用台紙に少し跡が残る位に調整してください。 ● ツール条件の調整が合っていない。 Craft ROBO コントローラの「用紙の選択」をセットしている用紙に合わ せてください。また、「条件を調整する」をチェックしてツール条件の調整 をしてください。参照 Craft ROBO 取扱説明書（CD-ROM） 「各種設定」 ● カッティングマットが傷ついてい る。 用紙が切れにくくなります。同じ場所で発生する時はカッティングマットを購入し交換してください。 カットした時に台紙、 カッティング用台紙まで 切れている。 ● カッタープランジャの刃を出しすぎ ている。 刃先調整キャップを刃出し量が少ないものに替えてください。参照 困った場合には（本書）「カットがきれいにできない。」 ● ツール条件の調整が合っていない。 Craft ROBO コントローラの「用紙の選択」をセットしている用紙に合わ せてください。また、「条件を調整する」をチェックしてツール条件の調整 を「薄い」にしてください。
参照 Craft ROBO 取扱説明書（CD-ROM） 「各種設定」 カットしたときに厚紙が
切り抜けない。 ● カッタープランジャの刃が出ていない。 刃先調整キャップを刃出し量が多いものに替えてください。参照 困った場合には（本書）「カットがきれいにできない。」 ● ツール条件の調整が合っていない。 Craft ROBO コントローラの「用紙の選択」をセットしている用紙に合わ
せてください。また、「条件を調整する」をチェックしてツール条件の調整 を「厚い」にしてください。
参照 Craft ROBO 取扱説明書（CD-ROM） 「各種設定」 ペン書き時に文字や線が
変形する。 ● 「用紙の選択」にて「ペン書き」が選択されていない。 Craft ROBO コントローラの「用紙の選択」で「ペン書き」を選択してください。 参照 Craft ROBO 取扱説明書（CD-ROM）「各種設定」
24
カットがうまくいかない（つづき）
症状
原因
対策
・ カットできない領域が ある。 ・ 用紙を落としてしまう。 ● Craft ROBO にセットしている用紙 サイズよりもカットさせるデータの 用紙サイズが大きい。 カットさせるデータの用紙サイズと Craft ROBO にセットする用紙サイズ を合わせてください。 ・ 紙づまりが起きる。 ● 用紙（薄い用紙）がカールして作業 テーブルより浮いている。 Craft ROBO コントローラまたは操作パネルの「カットカイシイチ」でメディアを奥に送ってください。 ＊ 作図範囲が送り分短くなりますのでご注意ください。 カットした時に切り残し ているところがある。（一 部薄く残る） ● ツール条件の調整、刃先調整キャッ プを正しく選択しても、用紙の種 類（厚さ、こしの強さ、繊維）によ り、一部薄く切り残す時があります。 Craft ROBO の故障ではありませ ん。 （ツール条件の調整等の詳細は、「カットがきれいにできない。」の項を参照 ください。）トンボ（位置あわせマーク）を使用した場合（CC330-20 のみ）
症状
原因
対策
トンボ（位置合わせマー ク）を使用した時にカッ ト位置がずれる。 ● レーザープリンタで出力した印刷物 を使用している。 レーザープリンタで出力した印刷物は、熱により歪んで出力されるためトンボにて正しく調整できない時があります。 インクジェットプリンタのご使用をお勧めします。 ● トンボセンサの読み取り位置が合っ ていない。 Craft ROBO は、光センサでトンボを読み取り、カット位置を決めます。カット位置がずれる時は、トンボセンサ位置補正が必要になります。 トンボセンサ位置補正を行ってください。参照 Craft ROBO 取扱説明書（CD-ROM） 「各種設定」 トンボ（位置合わせマー ク）を使用した時に「ト ンボ読み取りに失敗しま した」エラーが表示され る。 Craft ROBO は、光センサでトンボを 読み取り、カット位置を決めます。下 記の要因でエラーが表示される事があ ります。 ● 光沢用紙、ラミネートした用紙を使 用している。 ● Craft ROBO の近くに照明など明る いものがある。 ● セットした用紙がカールしている。 ● カラー用紙を使用している。 ● トンボを黒以外の色で印刷してい る。 光が反射しやすい印刷物をセットした時に、トンボを読めない場合がありま す。用紙を交換してください。 Craft ROBO の近くに照明など光源がある時に、トンボを読めない場合が あります。エラーが表示される時は、設置場所を変更してください。 用紙がカールして作業テーブルより浮いているとトンボを読めない時があり ます。用紙のカールを直して再度セットしてください。改善されない時は用 紙を交換してください。 用紙が白以外の色を使用した時にトンボを読めない場合があります。白い色 の用紙をご使用ください。 トンボが黒色にて印刷されていない時は、トンボを読めない場合があります。 黒色でトンボを印刷してください。
