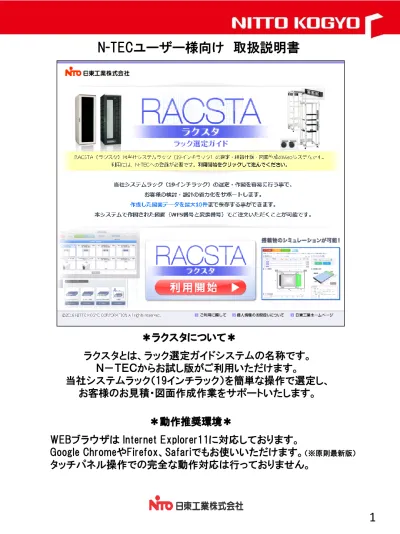

N-TECユーザー様向け 取扱説明書

WEBブラウザは Internet Explorer11に対応しております。

Google ChromeやFirefox、Safariでもお使いいただけます。（※原則最新版）

タッチパネル操作での完全な動作対応は行っておりません。

＊＊目次＊＊

１ ラクスタについて、動作推奨環境

２ 目次

３－１ ラクスタの選定範囲

３－２ 選定から作図までの流れ

３－３ ご利用方法

４－１ データ管理

４－２ データの作成

５ 選定方法

６－１～３ 簡単選定

７－１～１４ 詳細選定

８ 連結指定

９－１～７ 機器搭載確認・アングル調整

１０ 内容・価格確認

１１－１～３ 図面作成

１２ 見積書

末 その他

２

【ラクスタの選定範囲】 ・システムラックＦＳシリーズの下記１２タイプ スタンダードタイプ（FS） ネットワークタイプ（FSA） 連結タイプ（FSR） 耐震タイプ（FST） オープンタイプ（FSP） 組立タイプ（FSC） ＬＡＮタイプ（FSL） ドアなしタイプ（FSN） 防塵タイプ（FSB） サーバ収納タイプ（FSS） サーバ収納耐震タイプ（FSST） 制震ラック・ガルテクト（FSG） ・システムラックＦＶシリーズの下記１２タイプ New！ スタンダードタイプ（FV） 壁掛けタイプ（FVW） サーバ収納タイプ（FVS） サーバ収納防音タイプ（FVSM） ドアなしタイプ（FVN） 経済型スタンダードタイプ（FVK） 経済型ドアなしタイプ（FVKN） デスクタイプ（FVKD） ドアなしデスクタイプ（FVKDN） HUB収納タイプ（FVH-E） 台板タイプ（FVK-T） オープン台板タイプ（FVKP-T） ・HUB収納キャビネットの下記８タイプ New！ 壁掛けタイプ（THD） 壁掛けカバータイプ（THD-K） 壁掛け全面換気口タイプ（THD-KS） 壁掛け自立タイプ（THD） 壁掛け・ドアファン付タイプ（THD-DF） 壁掛け・ボデーファン付タイプ（THD-BF） 壁掛け自立・ドアファン付タイプ（THD-DF） 壁掛け自立・ボデーファン付タイプ（THD-BF） および、その組替仕様とオプション※1 ※２ ※１：配線ラダーシステムに関する組替仕様、オプションは対象外とさせていただきます。 ※２：電源サブラック（RD86）とスプライスユニット（RD97,RD98）に つきましては対象外とさせていただきます。 ※対象外機種や当システム外の仕様のご相談につきましては 別途、代理店様または弊社営業所へお気軽にお問合せください。

＊＊ラクスタの選定範囲＊＊

３－１

① 新規データ作成 ② 選定方法の選択 ③ 本体の選定 ④ 組替仕様の選定 ⑤ オプションの選定 ⑥ 機器搭載確認・アングル調整 ⑦ 内容、価格等の確認 ⑧ 図面作成 ⑨ 作図データのダウンロード

＊＊選定から作図までの流れ＊＊

３－２

◆日東工業商品情報サイト『N-TEC』より利用できます。 ① バナーボタンをクリックしてお進みください。 メンバーログイン済みの方は直接④ラクスタトップ画面へ進みます。 ② 案内画面が表示されますので、 「利用開始」をクリックしてお進みください。 ③ 登録済みの方「メンバーログイン」を選択、 メンバー登録される方は「新規登録」、 登録されない方は、「登録しないで開始」 を選択してください。 ④ 取扱説明書、注意事項をご熟読し、 「スタート」ボタンをクリックしてください。

①

②

③

＊＊ご利用方法＊＊

３－３

①

④

■ 基本操作 ① 新規選定を開始するボタンです。 ② 作成データを一覧で確認できます。その他に選定内容の変更や 図面（ＰＤＦ）のダウンロードをすることができます。 ③ 一覧を最新に更新するボタンです。 ④ ボタンを押すと初期画面に戻ります。 ★データ登録数について★ ・N-TEC版ラクスタでは最大10件までの登録数になります。 ・10件を超えるデータを作成・管理する場合は、N-TEC版ではなく、 登録制限の無いジャストラインⅢ版をご利用ください。 申し込みにつきましては 最寄の弊社営業所または、代理店様へご相談ください。

＊＊データ管理＊＊

４－１

■ 最初の入力の場合は「新規データ作成」ボタンをクリック ■ 図面データの登録数について ・N-TEC版ラクスタでは最大10件までの登録数になります。 ・10件を超えた場合、お手数ですが「確認」ボタンから選定内容確認画面 に移動し、不要なデータを削除してください。 ■ データ複製したい場合は、「確認」ボタンをクリックして選定内容確認 画面に移動し、「再利用」ボタンをクリックしてください。 ■ 内容修正する場合は、「確認」ボタンをクリックして選定内容確認画面に 移動し、「製品仕様変更」ボタンをクリックしてください。

＊＊データの作成＊＊

４－２

■ 選定方法には、 環境・用途から選定する「簡単選定」と ラック本体・組替仕様・オプションを型番で選定する「詳細選定」の ２種類があります。 ① 簡単選定の特徴 環境や用途について数回ほどのご質問をお答えしていただくことにより、 お客様の目的に合ったラックを選定いたします。 ② 詳細選定の特徴 カタログのように、本体、組替仕様、オプションを製品名から 目的に合った製品を選定できます。 目的に応じてお使い分けください。

＊＊選定方法＊＊

５

■ 基本操作 ① 画像を選択することでそのステップに戻ります。 ※選択していたものがリセットされますのでご注意ください。 ① ② ③ ④ ⑤ ③ 仕様選択欄 収納機器や選択肢に応じて内容が異なります。 ② 「 」を押すことで前のステップに戻ります。 ※選択していたものがリセットされますのでご注意ください。 ④ クリアボタン ボタンを押しますと選択内容が全てクリアされ初期画面に戻ります。 ⑤ 選定完了ボタン ボタンを押しますと詳細選定へ移動し、 最適なラック本体・必要な組替仕様、オプションが自動選定されます。 この先の操作につきましては、詳細選定と同様となります。

＊＊簡単選定＊＊

６－１

■ 簡単選定の基本的な使用方法をご説明いたします。左側の 「簡単選定スタート」ボタンをクリックしてください。 ■ ステップ１ ラックに収容する機器を選択してください。 ※サーバ（ラックマウント）とネットワーク機器が混在する場合、サーバ（ラックマウント）をご選択ください。

＊＊簡単選定＊＊

６－２

＊＊簡単選定＊＊

６－３

■ 基本操作 ① ラック本体、組替仕様、オプションの選定を行います。 ※プルダウン右側に「 」ボタンがあるものはイメージ選択可能です。 ② 選定する製品の詳細を確認できます。 ③ 連結する際に使用します。（同一ラック、３連結まで） ④ 選定内容、重量、価格の確認や修正の指示を行います。 ⑤ 「取り消し」ボタンは、直前の選定を取り消して前に戻します。 ⑥ 「リセット」ボタンは、選定内容を全て初期化します。 ⑦ 「戻る」ボタンを押しますと、選定スタート画面に戻ります。 ※選定した内容も全て初期化されますのでご注意ください。 ⑧ 「選定完了」ボタンを押しますと、選定を確定し選定内容確認画面へ 移動します。

＊＊詳細選定＊＊

７－１

111

■ 基本的な使用方法をご説明いたします。まず右側の 「汎用タイプ」「小型タイプ」「壁掛タイプ」の内、ひとつをご選択ください。 ■ ラック本体の種類が画像表示されますので、 目的に応じたラックをクリックし選択してください。 ※「戻る」ボタンをクリックして、プルダウンで選択することも可能です。

＊＊詳細選定＊＊

７－２

■ 画像選択すると画面内にラックタイプがセットされると同時に、 規格、塗装、高さ、横幅、奥行きの初期値が自動セットされます。 目的に応じてプルダウンで変更してください。 ■ プルダウンと連動し、製品詳細情報欄も変りますので、仕様・価格等 を確認しながら選定することができます。 内容が確定しましたら「決定」ボタンをクリックしてください。 選定したラックが選定内容 に反映されます。

＊＊詳細選定＊＊

７－３

■ 便利な機能として「詳細選定」スタートのボタンに品名記号の入力欄が ありますので、その欄で品名記号を直接入力することができます。 ・品名記号の末尾に組替仕様の記号を繋げて入力することもできます。 その場合は組替仕様も含めて展開されます。繋げることができる個数に ついて制限はありません。 品名記号を入力し、右側の「選定スタート」ボタンを押すと ・ラック本体が選定された 状態になります。 【例：組替仕様（-DP）換気口付きドアと（-RDP2）換気口付背面両開きドアを同時に指示】

＊＊詳細選定＊＊

７－４

■ 次に組替仕様の選定をご説明いたします。「組替仕様」のタブを クリックしてください。 ■ 組替仕様の選定は、「用途（初期値）」と「部位」の二つから 選定できるようになっています。使いやすいものをご選択してください。 【用途の例】 【部位の例】

＊＊詳細選定＊＊

７－５

■ 「用途」または「部位」を選択することでそれに応じた組替仕様の 記号を選択することができます。 ■ プルダウン値と連動し、製品情報欄の情報も変りますので、価格・仕様など を確認しながら選定することができます。 内容が確定しましたら「追加」ボタンをクリックしてください。 【用途の例】 【部位の例】 選定した組替仕様が選定内容 に反映されます。

＊＊詳細選定＊＊

７－６

■ 次にオプションの選定をご説明します。「オプション」のタブを クリックしてください。 ■ オプションの選定は、「用途（初期値）」と「記号」の二つから 選定できるようになっています。使いやすいものをご選択してください。 【用途の例】 【記号の例】

＊＊詳細選定＊＊

７－７

■ 「用途」または「記号」を選択することでそれに応じたオプション を選択することができます。 【用途の例】 【記号の例】 ■ プルダウン値と連動し、製品詳細情報欄の情報も変りますので、価格・仕様 などを確認しながら選定できます。 内容が確定しましたら「追加」ボタンをクリックしてください。 選定したオプションが選定内容 に反映されます。

＊＊詳細選定＊＊

７－８

・一部オプションでは、必要になるオプションを組合せて選定することが できます。 ■ 組合せオプションの指定 【スライド式台板（RD16）とレールの組合せ例】

＊＊詳細選定＊＊

７－９

・オプション選定では、その製品に関連したオプションを同時に 選定することが可能です。 ・必要な関連商品にチェックをし、型番・数量を選択して「追加」ボタン をクリックしてください。 ■ 関連オプションの選定

＊＊詳細選定＊＊

７－１０

■ オプションの実装指定について ･本システムでは、一部オプション※の実装指定が可能です。 ･実装指定する場合、オプション項目内の「実装」ボタンをクリックしてください。 ◆対象オプション アイボルト（RD71） キャスタ（RD72） レベルキャスタ（RD721）※FSBタイプのみ レベルフット（RD73） レベルフット取付金具（RD732）※レベルフット（RD73）と同時取り付けの場合のみ 絶縁プレート（RD741-1K）※組替仕様（-B,-KB,-BS□）指定時のみ ケーブルホルダー（RD87-SK,RD87-TK）※組替仕様（-MASB,-MASP,-MAS）指定時は除く ※実装の場合、別途費用（１数量当たり）が発生しますので、予めご了承ください。 選択時の状態 ･実装指定されたオプションには、選定内容欄に下記のような マークが付いて表示されます。 ※実装指定のオプションは、出荷時に実装して配送いたします。

＊＊詳細選定＊＊

７－１１

■ 選定内容の修正･変更について ▶ ラック本体 ・「ラック本体」タブを選択し内容を変更し「決定」ボタンをクリックしてください。 変更内容を元に戻す場合は、「変更中止」ボタンをクリックしてください。 ※自動調整について ・組替仕様・オプションを選定した状態で、ラック本体を変更した場合、その本体に 適合するように、組替仕様・オプションを自動調整いたします。 ・「決定」ボタンを押した際、ダイアログで変更・削除の内容をお知らせいたします。 尚、適合しない組替仕様・オプションは削除いたしますのでご了承ください。 ・自動調整のダイアログの例 ※ダイアログ内の「戻る」ボタンを押すと、「決定」ボタンを押す前の状態に戻ります。

＊＊詳細選定＊＊

７－１２

■ 選定内容の修正･変更について ▶ 組替仕様 ・選定内容欄から修正したい組替仕様の「修正」ボタンをクリックしてください。 ・選択された状態になりますので、記号を変更し、「更新」ボタンをクリックしてください。 また、削除する場合は「削除」ボタンを、変更を中止する場合は 「変更中止」ボタン をクリックしてください。 ※「 」となっている組替仕様は変更できません。

＊＊詳細選定＊＊

７－１３

■ 選定内容の修正･変更について ▶オプション ・選定内容欄から修正したいオプションの「修正」ボタンをクリックしてください。 ※「 」「 」となっているオプションは変更できません。 ・選択された状態になりますので、型番を変更し、「更新」ボタンをクリックしてください。 また、削除する場合は「削除」ボタンを、変更を中止する場合は 「変更中止」ボタン をクリックしてください。

＊＊詳細選定＊＊

７－１４

■ 連結について ・まずはじめに「２連結」または「３連結」のボタンをクリックします。 ・ダイアログが開きますので側板なし連結と天井連結のどちらか一方を選択 してください。 【２連結の場合の選択肢】 【３連結の場合の選択肢】 ・選択時には下記オプションを自動選定いたします。 ・選択できる連結は、２連結、３連結の２種類です。 ※天井連結の場合、連結面の側板は取り付けたままとなります。 ※連結した状態での出荷は行いません。 ・組替仕様とオプションの数量について 組替仕様は、天井連結の場合、連結数倍となります。 側板なし連結の場合、側板の組替仕様以外が連結数倍となります。 オプションは、実装指定している場合、連結数倍となります。 指定の無い場合は、連結数倍となりません。 ※ 天井連結の場合、天井連結金具セット（RD76） 側板なし連結の場合、側板連結金具セット（RD76-FS） ※：アイボルト、キャスタなどラック上部または下部に取り付けるオプションは、実装指定がなくても 連結数倍となります。

＊＊連結指定＊＊

８

・搭載機器のサイズ、配線スペースを入力することで、マウントアングル位置の自動調整を 行います。また選択値による位置指定も可能です。※１、※２ ・選定したオプションとの干渉判定を行います。※３ ・指定したマウントアングル位置での図面作成、製品製作を行います。 ■ 搭載物シミュレート機能についてご説明いたします。 「搭載確認・アングル調整」のタブをクリックしてください。 ▶ 機能の特徴 ※１：シミュレーション機能を利用するためには、 組替仕様（-2ME）「前後マウントアングル(EIA)ケージナット用タイプ」が必要です。 ※FSS,FSST,FSGタイプには標準装備されています。 ※２：ラック本体の奥行きが１０００㎜未満のラック、及びFSGタイプは、マウントアングル移動による 位置調整が行えません。 ※３：干渉判定を行うオプションは下記機種です。 配線用：RD87,RD871,RD872,RD873 コンセントバー：RD81 ★機器情報を元に計算した値です。ラックとの干渉について、 保証するものではありません。

＊＊機器搭載確認・アングル調整＊＊

９－１

■ 各部説明 ① ラックに搭載する機器の項目を入力する欄です。 ※機器名称等はお客様の入力となります。 ② マウントアングル間などの各寸法位置を確認できます。 ③ 選定されているラックの寸法を確認できます。 ④ 搭載機器のチェックやアングル移動量の指定、確定を行います。 ※ラック本体の機種・サイズにより、「確定」ボタンは表示されないことがあります。 ⑤ 寸法・エラー箇所の確認などができます。 ① ② ③ ④ ⑤ ⑥ ⑥ 寸法記号の説明です。

＊＊機器搭載確認・アングル調整＊＊

９－２

■ 搭載機器のチェックを行います。機器情報を以下の手順で入力ください。 １：機器名称を入力します。 ２：機器の奥行き寸法をＡ欄に㎜で入力します。 ３：ベゼル部の扉方向への飛び出し寸法または必要スペースをＢ欄に㎜で入力します。 数値が不要な場合は、「0」と入力してください。 ４：機器に付属しているレールキットの調整最小寸法、最大寸法を㎜で Ｃ欄に入力します。（必須項目ではありません） ５：配線用に必要なスペース寸法をｓｐ欄に㎜で入力します。 ・最大３個までの機器を同時にチェックできます。 ・入力を取り消したい場合は、右端にある「消去」ボタンをクリックしてください。 ・入力した機器情報は、チェックを行うと自動保管されます。 ※登録データは最大２０件です。２０件以上になる場合、古いデータを自動削除します。 ※N-TEC未登録版では、保管はされません。 ・ボタンを押しますと左のダイアログが 表示されます。 ダイアログ内の「読込み」ボタンを クリックすることで取り込まれます。 ・保管されたデータは「読み込み」ボタンから、取り込むことができます。

＊＊機器搭載確認・アングル調整＊＊

９－３

■ 機器の入力が終わりましたら、マウントアングル移動欄または搭載確認欄 にあります「チェック」ボタンをクリックしてください。 ・機器情報入力の結果欄に「○」「×」で判定が表示されます。 ・エラー箇所は赤枠表示になります。また収納機器寸法図上でも確認できます。 【アングル位置調整できるラックの場合】 【アングル位置調整ができないラックの場合】

＊＊機器搭載確認・アングル調整＊＊

９－４

■ マウントアングル位置の自動調整について ・機器入力値により、マウントアングル位置を自動調整します。 チェック後 下記例では、ベゼル部の長さ分を確保できないため、背面方向へ60㎜移動しています。

＊＊機器搭載確認・アングル調整＊＊

９－５

■ 移動位置指定は、20㎜刻みで、前後で７パターン※あります。 自動調整ではなく、任意位置で指定することも可能です。 ・背面へ20㎜移動 ・背面へ40㎜移動 ・背面へ60㎜移動 ・背面へ80㎜移動※ ・背面へ100㎜移動※ ・前面へ20㎜移動 ・前面へ40㎜移動 ■ 調整したマウントアングル位置を保持する場合、 必ず「確定」ボタンをクリックしてください。 ・位置移動を行ったことを、選定内容で確認することができます。 【詳細選定】 【選定内容確認】 ※奥行き1100㎜以上のラックのみ ※マウントアングル位置移動したことで、オプションの種類によっては、 これ以降の選定が制限されることがあります。 注意！アングルの前後間隔を変更することはできません。

＊＊機器搭載確認・アングル調整＊＊

９－６

■ マウントアングル位置指定と選定オプションの判定 ・位置移動の影響により、取り付けできなくなるオプションがないかを 確認することができます。 ・上記の例では、ケーブルホルダー付きパネル（RD87-1EPK）を選定し、 マウントアングル位置を「前面へ20㎜移動」した場合、ケーブルホルダー 付きパネルの取り付けが保障できなくなることを示しています。 この状態で、「確定」ボタンを押しますとエラー表示されているオプションが 削除されますのでご注意ください。 ・マウントアングル移動の「移動量」プルダウンで移動値を選択してください。 エラー表示例

＊＊機器搭載確認・アングル調整＊＊

９－７

■ ラック本体、組替仕様、オプションの選定が終わりましたら、画面下部の 「選定完了」ボタンをクリックしてください。 ■ 「選定完了」ボタンを押すと次の画面に切り替わります。 ・選定内容が一覧表示されますので忘れ漏れがないようご確認ください。 内容変更する場合は、「修正」ボタンをクリックしてください。 クリックしますと詳細選定の画面に戻ります。

＊＊内容・価格確認＊＊

１０

■ 図面を作成する前に、画面上部の件名、ラック名称を入力することを お勧めいたします。 ■ 上記入力の確認・入力後、 画面下部の「図面作成／保存」ボタンをクリックしてください。 ※ オプション取付イメージ図の作成が可能な場合、 下記ダイアログが画面に表示されます。 オプションの取付イメージ図が必要な場合は「あり」を 不要な場合は「なし」を選択してください。 ※中止する場合は、「閉じる」ボタンをクリックしてください。 ■ 図面作成が開始されますと下記ダイアログが画面に出力され、 約５分程度で図面が完成いたします。

＊＊図面作成＊＊

１１－１

■ 作成された図面は、データ管理画面でダウンロードできます。 一覧の右端にある「ＰＤＦ」ボタンをクリックしてください。 注意：誠に申し訳ございません。 N-TEC版のデータフォーマットは、ＰＤＦだけの提供となります。 ＤＸＦデータが必要な場合にはジャストラインⅢ版をご利用ください。 申し込みにつきましては、お手数ですが、 最寄の弊社営業所または、代理店様へご相談ください。 ※ボタンが押せない場合は、図面完成していない状態です。お手数ですが、 「最新の情報に更新」をクリックして画面を最新の情報に更新してください。

＊＊図面作成＊＊

１１－２

＊＊見積書＊＊

１２

■ ラクスタ稼働時間について

・サーバーメンテナンス時、長期休暇等を除き、

原則24時間365日作図可能です。

・ただし23:30～06：30は作図入力は可能ですが

図面作図を行っておりません。06：30以降の完成となります。

・システム障害については、ホームページやジャストライン上

でアナウンスを行いますので、ご注意ください。

・正常に動作しない場合は、電話・ＦＡＸ等で弊社営業所へ

お問合せください。

■ システム障害・トラブルついて

■ お問合せ先

・担当もしくは最寄の弊社営業所へお願いします。

ご利用頂きましてありがとうございます。

今後とも、よろしくお願い申し上げます。
