本文書は株式会社マイクロネットの所有物です。許可無く複製・利用することはできません。

発行：

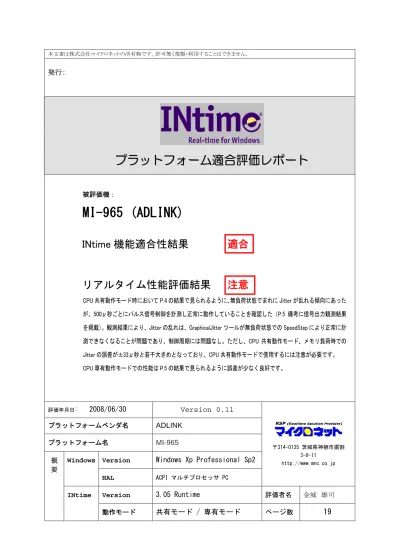

プラットフォーム適合評価レポート

評価年月日

:

2008/06/30

Version 0.11

プラットフォームベンダ名

ADLINK

プラットフォーム名

MI-965

Version

Windows Xp Professional Sp2

Windows

HAL

ACPI マルチプロセッサ PC 〒314-0135 茨城県神栖市掘割 3-8-11 http://www.mnc.co.jp

Version

3.05 Runtime

評価者名

金城 雄司

概

要

INtime

被評価機：

MI-965 (ADLINK)

INtime 機能適合性結果

適合

リアルタイム性能評価結果

注意

CPU 共有動作モード時において P.4 の結果で見られるように、無負荷状態でまれに Jitter が乱れる傾向にあった

が、500μ秒ごとにパルス信号制御を計測し正常に動作していることを確認した（P.5 備考に信号出力観測結果

を掲載）。観測結果により、Jitter の乱れは、GraphicalJitter ツールが無負荷状態での SpeedStep により正常に計

測できなくなることが問題であり、制御周期には問題なし。ただし、CPU 共有動作モード、メモリ負荷時での

Jitter の誤差が±33μ秒と若干大きめとなっており、CPU 共有動作モードで使用するには注意が必要です。

CPU 専有動作モードでの性能は P.5 の結果で見られるように誤差が少なく良好です。

1 基本スペック

図1 概観写真図

スペック詳細

カテゴリ アイテム 情報

バージョン Windows XP Professional SP2 [ 5.1 Build 2600 ] Windows

HAL の種類 ACPI マルチプロセッサ PC

名前 Intel(R) Core(TM)2 Duo CPU T7500 @ 2.20GHz クロック周波数 Current 2194.51 MHz Original 2200.00 MHz ２次キャッシュ 4096 KB [Full:2194.51 MHz] CPU 個数 2 HTT※1 - CPU EM64※2 - メモリ 1016 MB ディスク -（※1）

BIOS ベンダ American Megatrends Inc.

BIOS 名 BIOS Date: 03/05/08 14:47:05 Ver: A9803IAD V1.0B3 BIOS

BIOS バージョン 030508 – 20080305 チップセット名 Intel Unknown

ノースブリッジ [8086:2A10.03] Intel Unknown

サウスブリッジ [8086:2815.03] Intel 82801HEM (ICH8M)

チップセット

ビデオチップ [8086:2A12.03] Intel Unknown

内蔵ネットワーク(LAN) Intel(R) PRO/1000 PL Network Connection ×1

Intel(R) 82566DC Gigabit Network Connection ×1

拡張スロット PCI(33MHz) 1 PCI-X(166MHz) - PCI Express 1 標準ｲﾝﾀｰﾌｪｰｽ シリアルポート ×2 USB ポート ×４ 外形寸法(W×D×H) 170mm(L)×170mm(W) 質量 消費電力 ※ 1 HTT---ﾊｲﾊﾟｰｽﾚｯﾃﾞｨﾝｸﾞ機能 ※2 EM64--- ｴｸｽﾃﾝﾃﾞｯﾄﾞ･ﾒﾓﾘ 64 機能

【備考欄】

※1･･･ディスク内蔵していなかったため、149GB の HD を Primary Master に装着し評価しました。

2 機能評価

評価項目 評価 詳細 ｲﾝｽﾄｰﾙ 可能 起動 可能 停止 可能 1 INtime 基本動作

可

再起動 可能 INtime Jitter 可能 INtime Explorer 可能 INscope 可能 RT Application Loader 可能 Spin Doctor - 2 INtime 付属ﾕｰﾃｨﾘﾃｨの動作

可

Exception Handler - ｺﾝﾄﾛｰﾗ適合 可能※1 3 USB コントローラの使用

可

ﾃﾞﾊﾞｲｽ IRQ 確保 可能※1 ﾃﾞﾊﾞｲｽ IRQ 確保 可能 ｼﾘｱﾙﾄﾞﾗｲﾊﾞ動作 可能 4 内蔵シリアルコントローラの使用 （COM1, COM2）

可

ｼﾘｱﾙﾄﾞﾗｲﾊﾞﾃｽﾄ 可能 ｺﾝﾄﾛｰﾗ適合 適合 ﾃﾞﾊﾞｲｽ IRQ 確保 可能※2 ﾊﾟｹｯﾄﾄﾞﾗｲﾊﾞ動作 可能※2 基本ﾈｯﾄﾜｰｸﾃｽﾄ(PING) 可能※2 UDP 基本通信ﾃｽﾄ 内蔵ネットワークコントローラ(LAN) #1

（Intel(R) PRO/1000 PL Network Connection）

可

TCP 基本通信ﾃｽﾄ

5

内蔵ネットワークコントローラ(LAN) #2

（Intel(R) 82566DC Gigabit Network Connection）

不可

ｺﾝﾄﾛｰﾗ適合 不可※3

6 IRQ 確保 PCI SLOT

可

SLOT 1 可能※4

7 IRQ 確保 PCI Express SLOT

可

SLOT (PCIe ×8) 1 可能※5

【備考欄】

※１…競合する Windows デバイスを無効にする必要があります。 詳細は「4.3 USB コントローラ」を参照して下さい。 ※２…競合する Windows デバイスを無効にする必要があります。 詳細は「4.5 NIC」を参照して下さい。 ※３…現在の INtime で使用可能な NIC でないため、不可と判断しております。将来的には対応の予定です。 詳細は「4.5 NIC」を参照して下さい。 ※４…競合する Windows デバイスを無効にする必要があります。 詳細は「4.6.1 PCI SLOT」を参照して下さい。 ※５…競合する Windows デバイスを無効にする必要があります。 詳細は「4.6.2 PCI Express SLOT」を参照して下さい。

3 性能評価

●共有モードの場合 評価項目 評価結果 最大 858.31

us

最小 141.66

us

平均 499.99

us

+: 358.32

us

誤差 -: 358.33

us

不偏分散値 0.012817 無負荷状態時 標準偏差値 0.113211 最大 504.80

us

最小 495.08

us

平均 499.99

us

+: 4.81

us

誤差 -: 4.91

us

不偏分散値 0 グラフィック負荷時 標準偏差値 0 最大 509.98

us

最小 490.39

us

平均 499.99

us

+: 9.99

us

誤差 -: 9.60

us

不偏分散値 0.011926 ディスク負荷時 標準偏差値 0.109204 最大 539.19

us

最小 464.42

us

平均 499.98

us

+: 39.21

us

誤差 -: 35.56

us

不偏分散値 3.78912 メモリ負荷時 標準偏差値 1.94657 最大 533.88

us

最小 467.13

us

平均 499.97

us

+: 33.91

us

誤差 -: 32.84

us

不偏分散値 19.18910

1 INtime Jitter 計測 _(500us)

総合負荷状態時 (グラフィック+ ディスク+ メモリ) 標準偏差値 4.38054 最大 615

ns

最小 490

ns

平均 496.8495

ns

最頻値 495

ns

2 _{(低->高プライオリティ切替)} RT スレッド切替性能 標準偏差値 4.2911177 最大 4.51

us

最小 9.10

us

平均 6.57

us

最頻値 6.93

us

3 ISA デバイスハンドラ応答性能 _{(COM1 使用)} 標準偏差値 702.0961416

●専有モードの場合 評価項目 評価結果 最大 500.78

us

最小 499.20

us

平均 499.99

us

+: 0.79

us

誤差 -: 0.79

us

不偏分散値 0 無負荷状態時 標準偏差値 0 最大 512.28

us

最小 487.74

us

平均 499.99

us

+: 12.29

us

誤差 -: 12.25

us

不偏分散値 0.00008488

1 INtime Jitter 計測 _(500us)

総合負荷状態時 (グラフィック+ ディスク+ メモリ) 標準偏差値 0.00921297 最大 565

ns

最小 520

ns

平均 524.3185

ns

最頻値 525

ns

2 _{(低->高プライオリティ切替)} RT スレッド切替性能 標準偏差値 3.971729499 最大 5.89

us

最小 3.41

us

平均 4.46

us

最頻値 4.26

us

3 ISA デバイスハンドラ応答性能 _{(COM1 使用)} 標準偏差値 766.4208207

INtime Jitter とは・・・

INtime において、カーネルティックを司るタイマハードウェアからの割り込みのバラつき。 INtime に付属するプラットフォーム調査ツールのひとつ、INtime Graphical Jitter ツールで 計測することができます。本ツールによりカーネルティックのバラつきを計測します。本デー タはプラットフォーム上で INtime 動作時に得られる制御精度を知るための参考データとなり ます。カーネルティックの設定は 500us をベースとして計測します。

備考

CPU 共有モード、無負荷状態で Jitter を計測した際に、まれに理想値５００μ秒よりも大幅にずれた値がでる結果になった。 そこで CPU 共有モード、無負荷状態で５００μ秒ごとのパルス信号制御を実施したところ、５００μ秒ごとに立ち上がり/立ち下がり波形を 観測することが出来た。このことにより、本現象は GraphicalJitter ツールが無負荷状態での SpeedStep により正常に計測できなくなるこ とが問題であり、制御周期には問題ないと判断します。

●共有モードの場合

図2 INtime Jitter 計測図(共有モードでの無負荷時)

図4 INtime Jitter 計測図(共有モードでのディスク負荷時)

1

10

100

1000

10000

100000

1000000

10000000

<435

435-445

445-455

455-465

465-475

475-485

485-495

495-505

505-515

515-525

525-535

535-545

545-555

555-565

565>

No Load

Graphic

Disk

Memory

All

図6 各負荷状態における Jitter 値の対数グラフ(共有モード時)

【備考欄】

共有モード時は、カーネルティック設定 500uS 未満の実現に難があります。

●専有モードの場合

図7 INtime Jitter 計測図(専有モードでの無負荷時)

1

10

100

1000

10000

100000

1000000

10000000

<435

435-445

445-455

455-465

465-475

475-485

485-495

495-505

505-515

515-525

525-535

535-545

545-555

555-565

565>

No Load

Graphic

Disk

Memory

All

図9 各負荷状態における Jitter 値の対数グラフ(専有モード時)

【備考欄】

4 ハードウェア詳細

4.1 マイコンピュータ画面

4.2 デバイスマネージャ画面

4.3 USB コントローラ

実装される USB コントローラがリアルタイム側から制御可能であるかを示します。

BUS DEV FN

USB コントローラ名

OK/NG

1

0

29

0 Intel(R) ICH8 Family USB Universal Host Controller - 2830

OK※1

2

0

29

1 Intel(R) ICH8 Family USB Universal Host Controller - 2831

OK

3

0

29

2 Intel(R) ICH8 Family USB Universal Host Controller - 2832

OK※2

4

0

26

0 Intel(R) ICH8 Family USB Universal Host Controller - 2834

OK※3

5

0

26

1 Intel(R) ICH8 Family USB Universal Host Controller - 2835

OK※4

6

0

29

7 Intel(R) ICH8 Family USB2 Enhanced Host Controller - 2836

OK※5

7

0

26

7 Intel(R) ICH8 Family USB2 Enhanced Host Controller - 283A

OK※6

【備考欄】

上記※印がついているものは、競合するデバイスを無効とすることで使用可能となります。競合す るデバイスについては以下の表を参照してください。

競合するデバイス

補足

※1 Intel(R) ICH8 Family USB2 Enhanced Host Controller - 2836 Intel(R) 82566DC Gigabit Network Connection

「Intel(R) 82566DC Gigabit Network Connection」を無効にした場 合、LAN 使用不可になるため推奨しません。

「5.1 「USB ホスト コントローラ」を無効にすることによる弊害」、 及び、「5.2 NIC を無効にすることによる弊害」を参照してください。 ※2 Intel(R) ICH8M 3 port Serial ATA Storage Controller – 2828

Intel(R) ICH8 Familly USB2 Enhanced Host Controller – 283A

「Intel(R) ICH8M 3 port Serial ATA Storage Controller – 2828」を使 用している場合、無効にすることはできません。

※3 Mobile Intel(R) 965 Express Chipset Family Intel(R) PRO/1000 PL Network Connection

「Mobile Intel(R) 965 Express Chipset Family」を無効にした場合、 グラフィック性能が著しく低下するため推奨しません。

「Intel(R) PRO/1000 PL Network Connection」を無効にした場合、 LAN 使用不可になるため推奨しません。

「5.2 NIC を無効にすることによる弊害」を参照してください。 ※ PCI Express SLOT を INtime へ移す前は、「PCI 標準

PCI-to-PCI ブリッジ」が表示されている場合があります。その場 合は、「PCI 標準 PCI-to-PCI ブリッジ」も無効にする必要があ ります。

※4 Microsoft UAA Bus Driver for High Definition Audio ※5 Intel(R) ICH8 Family USB Universal Host Controller - 2830

Intel(R) 82566DC Gigabit Network Connection

「Intel(R) 82566DC Gigabit Network Connection」を無効にした場 合、LAN 使用不可になるため推奨しません。

「5.1 「USB ホスト コントローラ」を無効にすることによる弊害」、 及び、「5.2 NIC を無効にすることによる弊害」を参照してください。 ※6 Intel(R) ICH8M 3 port Serial ATA Storage Controller – 2828

Intel(R) ICH8 Family USB Universal Host Controller - 2832

「Intel(R) ICH8M 3 port Serial ATA Storage Controller – 2828」を使 用している場合、無効にすることはできません。

「5.1 「USB ホスト コントローラ」を無効にすることによる弊害」を 参照してください。

4.4 シリアルコントローラ(COM)詳細

実装される内部シリアルコントローラ数とリアルタイム側から制御可能であるかを掲載し

ています。

COM ポート数

2

リアルタイム使用可不可判定

可能

【備考欄】

COM2 を使用する場合、付属のケーブルを使用する必要があります。 LPT COM2

4.5 NIC

実装されるネットワークインターフェースとリアルタイム側から制御可能であるかを掲載

します。

BUS DEV

FN

NIC 名

OK/NG

1

2

0

0

Intel(R) PRO/1000 PM Network Connection

OK※1

2

0

25

0

Intel(R) 82566DC Gigabit Network Connection

NG

※2

【備考欄】

※1 ・・・・ 競合するデバイス「Intel(R) ICH8 Family USB Universal Host Controller - 2834」と 「Mobile Intel(R) 965 Express Chipset Family」を無効にすることで利用可能となります。 「Intel(R) Q965/Q963 Express Chipset Family」を無効にした場合、グラフィック性能が著しく 低下するため、推奨しません。

4.6 PCI スロットおよび内部 PCI デバイスリスト

4.6.1 PCI

SLOT

Interface PCI-2726 の PCI ボードを挿入し、INtime にて独立した IRQ を取得可能な PCI スロ

ット、および取得不可能な PCI スロットにおける競合情報等を掲載しています。

SLOT OK/NG IRQ

競合する PCI デバイス

1

OK※1

17 なし

【備考欄】

4.6.2

PCI Express SLOT

CONTEC デジタル入出力の PCI Express ボードを挿入し、INtime にて独立した IRQ を取得可

能な PCI スロット、

および取得不可能な PCI スロットにおける競合情報等を掲載しています。

SLOT OK/NG IRQ

競合する PCI デバイス

1

OK※1

16

Intel(R) ICH8 Family USB Universal Host Controller - 2834

PCI 標準 PCI-to-PCI ブリッジ

Mobile Intel(R) 965 Express Chipset Family

Intel(R) PRO/1000 PL Network Connection

【備考欄】

※1 ・・・・ 「Intel(R) ICH8 Family USB Universal Host Controller - 2834」と「Mobile Intel(R) 965 Express Chipset Family」と「Intel(R) PRO/1000 PL Network Connection」を無効にした 状態で、「PCI 標準 PCI-to-PCI ブリッジ」を INtime へ移す必要があります。

ただし、「Mobile Intel(R) 965 Express Chipset Family」を無効にした場合、グラフィック性能が 著しく低下するため、推奨しません。

また、「Intel(R) PRO/1000 PL Network Connection」を無効にした場合、LAN が使用不可に なるため、推奨しません。「5.2 NIC を無効にすることによる弊害」を参照して下さい。

PCI Express ×8 SLOT

4.6.3 PCI

デバイスリスト

プラットフォームの PCI チップセットデバイスリストを掲載しています：

NO BUS DEV

FN

デバイス名

IRQ

1

0

2

0 Mobile Intel(R) 965 Express Chipset Family

16

2

0

25

0 Intel(R) 82566DC Gigabit Network Connection

23

3

0

26

0 Intel(R) ICH8 Family USB Universal Host Controller –2834

16

4

0

26

1 Intel(R) ICH8 Family USB Universal Host Controller –2835

21

5

0

26

7 Intel(R) ICH8 Family USB2 Enhanced Host Controller –283A

18

6

0

27

0 Microsoft UAA Bus Driver for High Definition Audio

21

7

0

28

0 Intel(R) ICH8 Family PCI Express Root Port 1 –283F

22

8

0

29

0 Intel(R) ICH8 Family USB Universal Host Controller –2830

23

9

0

29

1 Intel(R) ICH8 Family USB Universal Host Controller –2831

19

10

0

29

2 Intel(R) ICH8 Family USB Universal Host Controller –2832

18

11

0

29

7 Intel(R) ICH8 Family USB2 Enhanced Host Controller –2836

23

12

0

31

2 Intel(R) ICH8M 3 port Serial ATA Storage Controller – 2828

18

13

0

31

3 Intel(R) ICH8 Family SMBus Controller – 283E

6

14

2

0

0 Intel(R) PRO/1000 PL Network Connection

16

5 補足情報

5.1 「USB ホスト コントローラ」を無効にすることによる弊害

１

２

３

図14 USB

①･･･ デイバス名は「Intel(R) ICH8 Family USB Universal Host Controller - 2830」です。 このデバイスを無効にすると、USB1.0（マウス、キーボード等）が認識しなくなります。 USB2.0 の機器は認識します。

②･･･ デバイス名は「Intel(R) ICH8 Family USB Universal Host Controller - 2831」です。 このデバイスを無効にすると、USB1.0（マウス、キーボード等）が認識しなくなります。 USB2.0 の機器は認識します。

③･･･ デバイス名は「Intel(R) ICH8 Family USB2 Enhanced Host Controller - 2836」です。 このデバイスを無効にすると、USB2.0 が認識しなくなります。

5.2 NIC を無効にすることによる障害

１

２

図15 NIC

①･･･ デバイス名は「Intel(R) PRO/1000 PL Network Connection」です。 このデバイスを無効にすると、LAN の使用不可となります。

②･･･ デイバス名は「Intel(R) 82566DC Gigabit Network Connection」です。 このデバイスを無効にすると、LAN の使用不可となります。
