平成３１年４月
奈良県県土マネジメント部
土木設計業務等の電子納品
＜目
次＞
1. 本ガイドライン（案）の取り扱い ... 1 1-1 目的 ... 1 1-2 電子納品の定義 ... 1 1-3 標準的な土木設計業務等の電子納品の流れ ... 2 2. 電子納品の基準等 ... 3 2-1 電子納品の対象とする成果品 ... 3 2-2 準拠する要領・基準類 ... 3 3. 土木設計業務等の電子納品対象範囲 ... 5 3-1 電子納品の対象書類のフォルダ構成 ... 5 3-2 ファイル形式 ... 6 4. 電子成果品の作成 ... 7 4-1 業務着手時の協議・指示 ... 7 4-2 協議すべき事項 ... 7 4-3 成果品の作成について ... 7 4-4 成果品について ... 13 5. 書類検査について ... 15 5-1 電子成果品の受け取りから保管までの流れ ... 15 5-2 検査の基本的な考え方 ... 16 5-3 準備と実施 ... 16 5-4 電子成果品のチェック ... 16 6. その他 ... 17 6-1 建築・営繕・電気通信設備、機械設備等の設計業務等の取り扱いについて ... 17 6-2 積算上の考え方 ... 17 6-3 問合せ連絡先 ... 17 巻末資料 チェックシート ... 181.
本ガイドライン（案）の取り扱い
1-1
目的 「土木設計業務等の電子納品運用ガイドライン（案）」は、奈良県発注の土木設計業務等にお いて、電子納品を実施するにあたり、電子納品の適用基準類、受注者と発注者が留意すべき事項 等を示したものである。 なお本ガイドライン（案）は、電子納品の進展に応じて、順次見直しを図っていく予定である。1-2
電子納品の定義
本ガイドラインで取り扱う「電子納品」を以下のとおり定義する。 電子納品とは、「調査、設計、工事などの各業務段階の最終成果を電子成果品として納品す ること」をいう。ここでいう電子成果品とは、各電子納品要領等※に示されたファイルフォー マットに基づいて作成されたものを指す。 ※表 2-2 参照 電子納品では、これまで紙によりやり取りされていた図面や文章、計算書等の資料を電子デー タ化することにより、省資源・省スペース、検索時間の短縮等の効果が図られる。 1) 省資源 図面、計算書等の資料を電子データで納品することで、ペーパーレス化が促進される。 2) 省スペース 紙で保存していた図面、計算書等の設計成果品を CD-R 等の電子媒体やデータベースに保 存することにより、保管場所を削減することができる。 3) 検索時間の短縮 必要な資料を探す場合、従来、紙の資料を１つ１つ調べていたが、電子データ化しデータ ベースに保存することにより、表題・キーワード等で瞬時に検索・閲覧が可能となり時間の 短縮が図られる。1-3
標準的な土木設計業務等の電子納品の流れ
標準的な土木設計業務等の電子納品の流れを図 1-1 に示す。 図 1-1 土木設計業務等の電子納品の流れ 本ガイドラ 本ガイドラ本ガイドラ 本ガイドライン、要領イン、要領イン、要領イン、要領、、、 、 基準に沿っ 基準に沿っ基準に沿っ 基準に沿ったデータ作成たデータ作成たデータ作成たデータ作成2.
電子納品の基準等
2-1
電子納品の対象とする成果品 土木設計業務等に関する電子納品については、表 2-1 に示す奈良県県土マネジメント部の「土 木設計業務等委託必携」の共通仕様書で規定される成果品を対象とする。 表 2-1 奈良県共通仕様書 業務種別 共通仕様書 発行者 測量業務 測量業務共通仕様書 奈良県 地質業務 地質・土質調査業務共通仕様書 〃 土木設計業務 土木設計業務等共通仕様書 〃2-2
準拠する要領・基準類

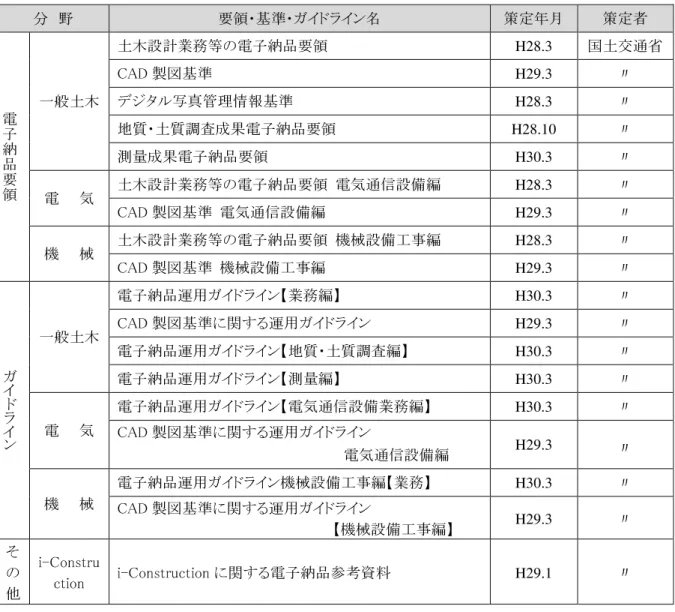

本県における電子納品については、以下の規程に基づき実施する。 本県における電子納品の実施にあたっては、基本的に国土交通省が策定する電子納品に関す る要領・基準に準拠し、成果品の作成及び納品を行うものとする。 今後、各機関で作成されたデータの相互有効な利活用を図るために、電子データの作成に関し て一定の統一基準を設けておくことが必要であると考えられるため、本県では基本的に国土交通 省が定めた要領・基準（表 2-2）に準拠するものとして、電子納品の仕様を定める。 各要領・基準等については、国土交通省の Web サイトから入手できる。また、要領・基準類 のほかに電子成果品のチェックシステムも無償公開されており、以下の Web サイトから入手で きる。 国土交通省「電子納品に関する要領・基準」 http://www.cals-ed.go.jp/ 国土交通省「電子納品に関する要領・基準 電子納品チェックシステム」 http://www.cals-ed.go.jp/ed_what/表 2-2 適用する電子納品要領・基準類・ガイドライン 分 野 要領・基準・ガイドライン名 策定年月 策定者 電 子 納 品 要 領 一般土木 土木設計業務等の電子納品要領 H28.3 国土交通省 CAD 製図基準 H29.3 〃 デジタル写真管理情報基準 H28.3 〃 地質・土質調査成果電子納品要領 H28.10 〃 測量成果電子納品要領 H30.3 〃 電 気 土木設計業務等の電子納品要領 電気通信設備編 H28.3 〃 CAD 製図基準 電気通信設備編 H29.3 〃 機 械 土木設計業務等の電子納品要領 機械設備工事編 H28.3 〃 CAD 製図基準 機械設備工事編 H29.3 〃 ガ イ ド ラ イ ン 一般土木 電子納品運用ガイドライン【業務編】 H30.3 〃 CAD 製図基準に関する運用ガイドライン H29.3 〃 電子納品運用ガイドライン【地質・土質調査編】 H30.3 〃 電子納品運用ガイドライン【測量編】 H30.3 〃 電 気 電子納品運用ガイドライン【電気通信設備業務編】 H30.3 〃 CAD 製図基準に関する運用ガイドライン 電気通信設備編 H29.3 〃 機 械 電子納品運用ガイドライン機械設備工事編【業務】 H30.3 〃 CAD 製図基準に関する運用ガイドライン 【機械設備工事編】 H29.3 〃 そ の 他 i-Constru ction i-Construction に関する電子納品参考資料 H29.1 〃
3.
土木設計業務等の電子納品対象範囲
3-1
電子納品の対象書類のフォルダ構成 電子納品の対象書類のフォルダ構成は、図 3-1 のとおりである。電子納品するそれぞれのデー タは、所定のフォルダに格納し、電子媒体(CD-R 等)で納品する。なお、どこまでを電子化の対 象範囲とするかについては、受発注者間で協議のうえ、決定するものとする。 図 3-1 電子納品対象資料（業務）と資料の格納場所（一般土木） INDEX.D.XML INDE_D04.DTD （XML 定義ファイル） （図面フォルダ） （地質データフォルダ） （業務管理ファイル） （報告書フォルダ） 電子媒体ルート REPORT DRAWING CAD製図基準 （写真フォルダ） PHOTO デジタル写真管理情報基準 SURVEY （測量データフォルダ） 測量成果電子納品要領 BORING 地質・土質調査成果電子納品要領 （i-Construction データフォルダ） ICON i-Construction関連要領等3-2
ファイル形式 電子納品対象成果品のファイル形式は、表 3-1 のとおりである。 表 3-1 調査設計業務の電子納品ファイル形式 種別 項目 ファイル形式 フォルダ名 運用する基準等 設計業務 報告書 報告書ファイル PDF REPORT 土木設計業務等の 電子納品要領 オリジナルファイル オリジナル REPORT/ORG 図面 道路・橋梁・樋門等 34 工種 SXF（SFC） DRAWING CAD 製図基準 写真 写真 JPEG PHOTO/PIC デジタル写真管理情報基準 参考図 JPEG、 TIFF(G4) PHOTO/DRA 測量作業 測量ﾃﾞｰﾀ 基準点測量 PDF、TXT等 SURVEY/KITEN 測量成果電子納品要領 水準測量 PDF、TXT等 SURVEY/SUIJUN 地形測量及び写真測量 DM、PDF、 TXT等 SURVEY/CHIKEI 路線測量 PDF、TXT等 SURVEY/ROSEN 河川測量 PDF、TXT等 SURVEY/KASEN 用地測量 PDF、TXT等 SURVEY/YOUCHI その他の応用測量 PDF、TXT等 SURVEY /OTHRSOYO ドキュメント PDF等 SURVEY/DOC 地質土質 調査 報告文 報告書ファイル PDF REPORT 土木設計業務等の 電子納品要領 オリジナルファイル オリジナル REPORT/ORG ボーリング 柱状図 ボーリング交換用データ XML BORING/DATA 地質・土質調査成果 電子納品要領 電子柱状図 PDF BORING/LOG 電子簡略柱状図 SXF(SFC) BORING/DRA 図面 地質平面図 SXF(SFC) DRAWING 土木設計業務等の 電子納品要領 CAD 製図基準 地質断面図 SXF(SFC) DRAWING 土質試験及び地盤調査 PDF、JPEG BORING/TEST 地質・土質調査成果 電子納品要領 コア写真 JPEG BORING/PIC 現場写真 JPEG PHOTO/PIC デジタル写真管理情報基準 その他の地質・土質調査成果 － BORING/OTHRS 地質・土質調査成果 電子納品要領 i-Const4.
電子成果品の作成
4-1
業務着手時の協議・指示 業務着手時には、業務実施期間中の混乱を防ぎ円滑に電子納品を実施するため、受発注者間 で事前協議を行うこと。 業務着手時には、業務実施期間中の混乱を防ぎ円滑に電子納品を実施するため、「着手時協議 チェックシート」（別紙１）を用いて事前協議を行うこと。 協議結果を取りまとめたチェックシートは、業務計画書の付属資料として提出するものとす る。4-2
協議すべき事項 受発注者間における事前協議の主な項目は以下のとおりである。 1) 電子納品対象項目 2) 電子納品データのファイル形式の確認 3) 遵守すべき要領・基準類 4) コンピューターウィルス対策 5) 電子化が困難な成果品の取扱い4-3
成果品の作成について (1) 業務管理項目 成果品の電子媒体に格納する業務管理ファイル（INDEX_D.XML）に記入する業務管理項 目のうち、「設計書コード」については、業務着手時に発注者より受注者へ指示を行う。 「業務管理項目」は成果品の電子データファイルを検索、参照、再利用するなど活用してい くための業務の属性項目である。また、業務管理ファイル(INDEX_D.XML)＊は「業務管理項目」 の電子データファイルである。 1) 設計書コード 「設計書コード」については、奈良県土木事務管理システムの施行番号とし、業務着手時 に発注者から受注者へ指示を行うこと。 （例）「1305054239999」（※ハイフン「 - 」を省き、計 13 桁になるようにすること。） 2) TECRISへの入力項目（TECRIS 未登録業務の扱い） ・TECRIS 未登録業務についても、TECRIS に準じて記入すること。 ・企業 ID を持たない受注者は「受注者コード」を「0」とする。 ・TECRIS 登録番号がない業務は「業務実績システム登録番号」を「0」とする。 3) 住所情報 TECRISの「業務対象地域コード一覧表」に基づいて、業務該当地域の住所コード（市町 村単位）を記載し、同地域の住所を県名から番地まで、知り得る範囲内で記載する。 ※特定の地域に該当しない場合は、代表箇所について記載する。 ※合併等により市町村名に変更があった場合、「住所コード」には合併・変更前の旧市町 村のコードを入力し、「住所」には新名称を入力してください。4) 場所情報（境界座標情報） 境界座標情報は、「電子納品保管管理システム」等において業務箇所を地図上に示す重要 な情報であり、必須記入項目になります。国土地理院の『測量成果電子納品「業務管理項目」 境界座標入力支援サービス』等を利用して境界座標を取得し、入力します。 特定の地域に該当しない場合は、代表箇所について記載し、「99999999（対象地域なし）」 はできる限り使用しないこと。 境界座標入力支援サービス → http://psgsv.gsi.go.jp/koukyou/rect/index.html ＊【参考(INDEX_D.XML)記入例】 XMLフォーマットデータは、電子納品作成支援ソフト等を使用して作成することができる。 XMLフォーマットデータの例を次頁に示す。
<?xml version="1.0" encoding="Shift_JIS" ?> <!DOCTYPE gyomudata SYSTEM "INDE_D04.DTD"> <gyomudata DTD_version="04"> <基礎情報> <メディア番号>2</メディア番号> <メディア総枚数>3</メディア総枚数> <適用要領基準>土木 201603-01</適用要領基準> <報告書フォルダ名>REPORT</報告書フォルダ名> <報告書オリジナルファイルフォルダ名>REPORT/ORG</報 告書オリジナルファイルフォルダ名> <図面フォルダ名>DRAWING</図面フォルダ名> <写真フォルダ名>PHOTO</写真フォルダ名> <測量データフォルダ名>SURVEY</測量データフォルダ名> <地質データフォルダ名>BORING</地質データフォルダ名> </基礎情報> <業務件名等> <業務実績システムバージョン番号>4.0</業務実績システ ムバージョン番号> <業務実績システム登録番号>3000041690</業務実績シス テム登録番号> <設計書コード>1305054239999</設計書コード> <業務名称>○○川流域総合治水計画業務</業務名称> <住所情報> <住所コード>29201</住所コード> <住所>奈良県奈良市○○町△△番地</住所> </住所情報> <履行期間-着手>2019-05-21</履行期間-着手> <履行期間-完了>2020-03-22</履行期間-完了> </業務件名等> <場所情報> <測地系>01</測地系> <水系-路線情報> <対象水系路線名>○○川</対象水系路線名> <対象河川コード>8606040001</対象河川コード> <左右岸上下線コード>02</左右岸上下線コード> <測点情報> <起点側測点-n>0015</起点側測点-n> <起点側測点-m>008</起点側測点-m> <終点側測点-n>0018</終点側測点-n> <終点側測点-m>005</終点側測点-m> </測点情報> <距離標情報> <起点側距離標-n>031</起点側距離標-n> <起点側距離標-m>045</起点側距離標-m> <終点側距離標-n>036</終点側距離標-n> <終点側距離標-m>067</終点側距離標-m> </距離標情報> </水系-路線情報> <境界座標情報> <西側境界座標経度>1354955</西側境界座標経度> <東側境界座標経度>1355001</東側境界座標経度> <北側境界座標緯度>0344107</北側境界座標緯度> <南側境界座標緯度>0344105</南側境界座標緯度> </境界座標情報> </場所情報> <発注者情報> <発注者機関コード>22901101</発注者機関コード> <発注者機関事務所名>奈良県○○土木事務所</発注者 機関事務所名> </発注者情報> <受注者情報> <受注者名>○○建設コンサルタント株式会社</受注者 名> <受注者コード>00000123</受注者コード> </受注者情報> <業務情報> <主な業務の内容>1</主な業務の内容> <業務分野コード>0112120</業務分野コード> <業務キーワード>河川整備計画</業務キーワード> <業務概要>本業務は、○○川を対象として、都市化の進む △△市の貴重なオープンスペースとしての役割を重視 した流域総合治水計画を立案したものである。また、あ わせて、昭和 YY 年 M 月の台風 XX 号により、○○川が氾 濫し、流域内の約 n 万戸が浸水した背景から、被害の実 態調査と測量の結果による氾濫解析と多面的遊水池の 計画も行った。</業務概要> </業務情報> <予備></予備> <ソフトメーカ用 TAG></ソフトメーカ用 TAG> </gyomudata> ※設計書コードは、奈良県土木事務管理シス テムの施行番号（ハイフン「-」を除き 13 桁） 発注者が指示を行う。
(2) 書類作成ソフトウェア 業務実施中において、受発注者双方で電子化された書類を確認するためには、電子データの 交換フォーマットが重要となる。受発注者間で相互に電子化された書類が閲覧できるよう、書 類を作成するソフトウェアの種類、バージョンについて、事前に協議し取り決めておくものと する。 報告書や図面等、納品対象物の作成に関しては、多様なソフトウェアが使用される場合があり、 受発注者双方が書類の内容を無理なく確認できるように配慮する必要がある。ここでいう電子交 換では、ソフトウェア同士のデータコンバートによって、十分に互換が確認されていればよい。 そのため、業務着手時において、書類作成に使用する一般的なソフトウェアの種類・バージョ ンについて協議を行い、協議した結果を事前協議チェックシートに記入の上、成果品のオリジナ ルファイルに反映するものとする。 また、電子データの圧縮形式についても事前に取り決めておくことが望ましい。 (3) 電子化が困難な資料の取扱い 業務の内容に応じ、特記仕様書等に示される成果品に関する電子化の方法や電子化の対象範 囲について、事前に協議し取り決めておくものとする。 電子化が難しいパース図類や特殊アプリケーションを利用したデータファイルの取扱いにつ いては、事前に対象書類を協議する必要がある。 電子化が難しい成果品としては、下記の資料などがある。 ● 手書きパース図 ● ＣＧ動画図 ● 構造計算結果、解析計算結果（大量データ） ● Ａ３よりも大きな図面等（紙でしか入手、作成ができないもの） ● カタログ ● 見本
(4) 報告書ファイル 設計業務の報告書ファイルは「PDF 形式」により作成する。 報告書の電子納品については、納品後の取扱いを考慮して、以下の各事項に従うものとする。 ①用紙サイズ ファイル変換時の用紙サイズ設定は「A4」、印刷の向きは「縦」を原則とする。 ②解像度・圧縮率設定 作成した印刷ファイルを印刷した際に、文書中の文書、表、図、写真の中身が判読できる ように設定する。 ③ファイルサイズ 報告書製本時の１冊分が、１つの PDF 形式ファイルとなることを原則とする。ただし、 報告書ファイルが 10Mbyte を超える場合には、閲覧時の利便性を考慮して、１ファイルあ たり 10Mbyte を目途に分割する。 ④報告書ファイルへの追加事項 報告書ファイルには報告書本文の他、下記のファイルを最後に追加する。 ・打合わせ協議簿 ⑤しおりの作成 PDF形式の目次である「しおり」を報告書の目次と同じ章、節、項（見出しレベル 1～3） までの各項目で作成する。また報告書ファイルを分割する場合は、当該ファイル以外の別 ファイルへのリンクとなるしおりに関しては、大項目に関してのみ作成する。 (5) 図面ファイル 図面の作成については「CAD 製図基準」に基づいて CAD データを作成し、納品することを 基本とする。 「CAD 製図基準」に規定されていない項目については、受発注者間で協議し取り決めるも のとする。 1) CADデータ交換フォーマット CADデータ交換フォーマットは原則として SXF（sfc）形式による納品を基本とする。 2) ファイル名 CADデータのファイル名は次の規則によるものとする。 ●●●○▲□□△-■■･･･■■.拡張子 ●●● 図面番号：半角数字３文字（001～999） ○ ライフサイクル：半角英大文字１文字（S-測量、D-設計、C-施工、M-維持管理） ▲ 整理番号：半角英数大文字１文字（0-概略設計、1-予備設計、2-詳細設計、 3-設計業務その他、4-地質調査、5-測量業務） □□ 図面種類：半角英大文字２文字（ex. 平面図：PL） △ 改訂履歴：半角英数大文字１文字（0～9、A～Y、最終は Z とする） -■■･･･■■ ユーザ定義領域：先頭のハイフン、全角文字と半角英数大文字を最大 52 文字以下で組合せ（ex. -第一工区平面図）
なお、図面種類等で CAD 製図基準のファイル名一覧に該当しないファイル名をつけるなど、 上記によらない場合は、受発注者間で協議して取り決めるものとし、協議した結果は図面管理 ファイル（DRAWING.XML）の「追加図面種類」、その他「受注者説明文」に記述するもの とする。 3) SXFのバージョン SXF Ver2.0 レベル 2 以上とする。 4) 基準が示されていないレイヤ名の取り扱い 「CAD 製図基準」の付属資料 2 のレイヤ名一覧に示されていないレイヤ名については、構 成要素を考慮してレイヤ名称を新たに決定できる。その場合は、作成したレイヤ名および作 図内容の概要を図面管理項目の「新規レイヤ名（略語）」「新規レイヤ名（概要）」に記述 する。 5) 設計図面のオリジナルファイル 設計図面のオリジナルファイルは電子納品対象外であるが、電子納品を求める場合には業 務着手時に受発注者間で協議のうえ、納品の有無を決定すること。なお、オリジナルファイ ルを電子納品する場合のデータ格納場所は「DRAWING/OTHRS」とし、XML には記述しない こととする。 (6) 写真ファイル 調査等で撮影する写真データを写真台帳として納品する場合は、「デジタル写真管理情報基 準」に準拠して、成果品を作成するものとする。 写真ファイルの取り扱いについて、写真データを写真台帳として納入する場合は、平成 28 年 3月に改訂されたデジタル写真管理情報基準に準拠することを原則とする。 写真台帳形式以外のものについては、以下の扱いとする。 1) 引用写真 計画・設計業務の報告書中に引用される写真は、単なるイメージデータとして貼り付ける こととし、デジタル写真管理情報基準の対象外とする。 2) 景観写真 景観設計等において、修正、編集することが前提となっている写真（イメージデータ）は、 デジタル写真管理情報基準の対象外とする。
4-4

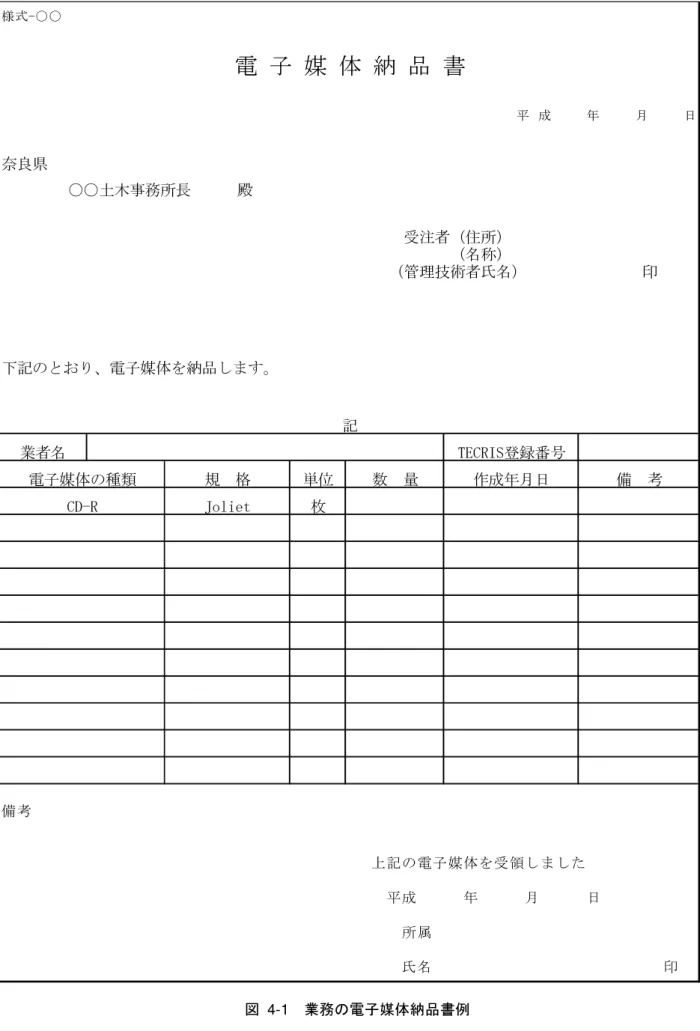

成果品について 電子納品成果の提出は、CD-R 等に納めた電子データを２部（正・副） 提出するととも に製本版１部（報告書（簡易製本）１部、図面（A3 縮小版）１部）を納品するものとする。 (1) 電子成果品の作成 1) 業務成果品については、書類検査時や納品後の報告内容の確認に即時性を求められる場合が ある。特に、電子データでの閲覧はディスプレイ上での操作となり、全容が把握しにくいこと から、これらを解消する暫定的措置として、当面の間、電子媒体の他、副版として従来方式の 「紙」による報告書を１部提出するものとする。 2) 使用する電子媒体は、CD-R または DVD-R（一度しか書き込みができないもの）を基本とす るが、データが大容量になる場合には、受発注者の協議により BD-R を使用してもよい。 3) CD-Rのフォーマットは、Joliet とする。 DVD-Rを使用する場合のフォーマットは、UDF（UDF Bridge）とする。 BD-Rを使用する場合のフォーマットは、UDF2.6 とする。 4) 電子成果品（CD-R 等）は、正・副各一部ずつを納めるものとする。 5) 電子成果品（CD-R 等）に用いるラベルには、以下のような情報を明記する。 ・ 設計、測量、地質の区分 ・ 設計書コード（奈良県土木事務管理システムの施行番号「13 桁」） ・ 業務名称、業務箇所地名 ・ 作成年月 ・ 発注者名、受注者名 ・ 何枚目／総枚数 ・ ウィルスチェックに関す る情報 ・ フォーマット形式 図 4-1 CD-R 等への表記例（業務） 6) 受注者は、電子媒体の内容の原本性を証明するために別に定める「電子媒体納品書」に署名・ 押印の上、電子成果品（CD-R 等）と共に提出するものとし、その写しを保管する。 電子媒体と共に提出する「電子媒体納品書」の様式を次項に示す。 設計書コード：◯◯◯◯◯◯◯◯◯◯◯◯◯ 枚数/全体枚数 平成◯◯年 ◯◯◯◯◯◯◯◯◯◯◯業務 平成◯◯年◯◯月 発注者署名欄 受注者署名欄 発注者：奈良県◯◯◯◯◯◯事務所 受注者：△△株式会社 ウィルスチェックに関する情報 ウィルス対策ソフト名：◯◯◯◯ ウィルス定義：◯◯◯◯年◯月◯日版 チェック年月日：◯◯◯◯年◯月◯日 フォーマット形式：Joliet <設計>図 4-1 業務の電子媒体納品書例 様式-〇〇 奈良県 〇〇土木事務所長 殿 受注者（住所） （名称） 規 格 単位 数 量 Joliet 枚 備考 上記の電子媒体を受領しました 平成 年 月 日 所属 氏名 印 （管理技術者氏名） 印 CD-R
電 子 媒 体 納 品 書
記 電子媒体の種類 作成年月日 備 考 TECRIS登録番号 平 成 年 月 日 下記のとおり、電子媒体を納品します。 業者名(2) 成果品 CD-R 等が複数枚に渡る場合の対応作成 写真、図面、文書のファイル容量が大きい、ファイルの数が多いなどにより成果品の CD-R 等が複数枚に渡る場合は、国土交通省の「土木設計業務等の電子納品要領」に記載されている 規則に従って作成された成果品であることを確認して受け取るものとする。
5.
書類検査について
5-1
電子成果品の受け取りから保管までの流れ 電子媒体の受け取りから保管までの全体フローは当面の間、図 5-1 に示すとおりとする。 図 5-1 電子成果品の検査の流れ 発 注 者 受 注 者 ・電子データと紙（印刷物）の対象書類範囲の確認 ・検査に必要な機器類の確認 電子媒体の受け取り ・ウィルスチェック ・要領、基準に沿っていることの確認 （奈良県導入の電子納品検査システムによる確認） ・電子納品対象書類の枚数 ・データの中身の確認（検査書類との同一性など） 検査事前協議に基づく準備 ・電子書類による書類検査範囲の確認 ・電子書類・紙資料による書類検査の実施 ・要領、基準との適合性の確認 ・格納された電子成果品の確認 保管管理 ・電子媒体の保管と管理 ・電子化しなかった書類等の保管と管理 電子媒体の作成 電子化できない 成果品（紙） ・電子媒体作成 ・電子納品チェックシステムによる 確認（チェックシートの確認） ・ウィルスチェック 提出 検査事前協議 書類検査準備 書類検査・電子納品の検査5-2
検査の基本的な考え方 電子納品される成果品の書類検査は、電子データ検査を行うことを原則とする。 受発注者協議により、効率的な検査が可能であると判断される電子成果品（CD-R 等）の電子 データについては、受発注者に過度な負担をかけない範囲で、可能な限りその電子データを用い て検査を行うものとする。 しかしながら、パソコン（PC）画面上での確認が必ずしも効率的ではない電子成果品につい ては、事前に紙に出力したものを補助的に利用するとともに電子データについても検査を行うも のとする。 また、電子納品対象外の成果品については、従来どおり紙ベースでの検査とする。5-3
準備と実施 電子成果品に対する円滑な検査実施を確保するため、事前に受発注者で協議を行い、協議結 果を受注者が「検査前協議チェックシート」（別紙２）に記録し、発注者に提出すること。 1) 本ガイドラインおよび各要領、基準に従い、電子媒体が作成されているかどうかの確認は、 発注者側担当者への提出に先立って、受注者側の担当が行うものとする。可能であれば、受 注者が使用した電子納品システムで確認したチェックシートの提出を行う。 2) 発注者側の担当者は、書類検査に先立って受注者側から提出された電子媒体に対して電子化 された成果品の内容確認を行うとともに、奈良県導入の電子納品検査システムを用いて本ガ イドラインおよび各要領・基準に沿って作成されていることを確認する。 3) 書類検査を行うための準備（機器環境等）は、原則として発注者が行う。ただし、受注者が 希望する場合や検査場所等により発注者側での準備が困難な場合は、受発注者で協議する。 4) 検査時における書類の閲覧は、基本的に発注者が用意する PC に搭載されている奈良県導入 の電子納品検査システムやその他ソフトウェアを利用して行う。特別なソフトウェアを使用 する場合には、機器（PC 等）を含めて受注者により準備を行うこととする。5-4
電子成果品のチェック 業務の電子成果品の受け取り時に、発注者側担当者は、電子成果品が本ガイドラインおよび各 要領、基準に沿って作成されているか、納品された電子成果品（正）（副）両方に対して次のチ ェックを行う。異常が認められた場合は受注者へ電子成果品を差し戻す。 受注者は奈良県導入の電子納品検査システムが出力するエラーリストを発注者からメール又 は紙で受け取り、速やかに不備を修正して再度提出を行うものとする。 なお、電子成果品提出前に受注者側で電子成果品のチェックは行われるが、本チェックは発注 者側の最終チェックとして「納品時チェックシート」（別紙 3）に記録すること。1) 外観チェック 目視により、電子成果品の破損、ラベルの記述をチェックする。 2) ウィルスチェック 各ファイルにウィルスが含まれていないかを、ウィルスチェックソフトを利用して確認する。 3) XMLファイル等のチェック 奈良県導入の電子納品検査システムを利用して、電子成果品が本ガイドラインおよび各要領・ 基準に沿って作成されているかを確認する。 4) CADデータのチェック 奈良県導入の電子納品検査システムを利用して、CAD 製図基準に沿って作成されているかを 確認する。
6.
その他
6-1
建築・営繕・電気通信設備、機械設備等の設計業務等の取り扱いについて 土木設計業務の中に建築・営繕・電気通信設備、機械設備等の設計業務が混在する場合につ いては、土木設計業務等の電子納品要領に従うものとする。 土木設計業務の中に建築・営繕・電気通信設備、機械設備の設計業務建築が含まれる設計業務 については土木設計業務等の要領に基づいて納品することとし、それぞれ単体の業務については 各要領に基づいて電子納品することとする。6-2
積算上の考え方 電子納品の成果品に係わる積算上の考え方については、以下のとおりとする。 電子納品の成果品に係わる費用については、設計業務等標準積算基準書に基づき、直接経費 に積み上げるものとする。6-3
問合せ連絡先 本県の電子納品に関する問合せ先は、以下のとおりとする。 問い合わせに関しては電子メールによることを原則とする。 奈良県 県土マネジメント部 技術管理課 土木積算情報係 〒630-8501 奈良市登大路町３０ TEL 0742-27-7607（直通） FAX 0742-24-2310 E-mail [email protected]巻末資料
チェックシート
別紙１ －１
着手時 協議チ ェック シート １（一 般項目 ）
別紙１ －２
着手時 協議チ ェック シート ２（調 査設計 業務用 ）
別紙１ －３
着手時 協議チ ェック シート ３（地 質調査 業務用 ）
別紙１ －４
着手時 協議チ ェック シート ４（測 量業務 用）
別紙１ －５
着手時 協議チ ェック シート １（一 般項目 ）（記 入例）
別紙１ －６
着手時 協議チ ェック シート ２（調 査設計 業務用 ）（記 入例）
別紙１ －７
着手時 協議チ ェック シート ３（地 質調査 業務用 ）（記 入例）
別紙１ －８
着手時 協議チ ェック シート ４（測 量業務 用）（ 記入例 ）
別紙２ －１
検査前 協議チ ェック シート （調査 設計業 務用）
別紙２ －２
検査前 協議チ ェック シート （調査 設計業 務用） （記入 例）
別紙３ －１
納品時 チェッ クシー ト（調 査設計 業務用 ）
別紙３ －２
納品時 チェッ クシー ト（調 査設計 業務用 ）（記 入例）
別紙４
ボーリ ング位 置情報 チェッ クシー ト
実施日 業務名 設計書コード 業務期間 事務所・課名 担当者 E-メール 電話 電子媒体 ＣＤ－Ｒ DVD-R 印刷物 ファイル綴じ 製本 その他 電子媒体 紙媒体 添付ファイルの容量の制限 添付ファイルの圧縮形式 発注者 受注者 i-Constructionデータフォルダ(ICON) i-Constructionに係る電子成果品 写真ファイル 部 その他（ ） ボーリング交換用データ 地質断面図 地質平面図 成果物納品方法 策定者 国土交通省 平成28年3月 地質・土質調査成果電子納品要領 測量成果電子納品要領 測量情報管理ファイル ＸＭＬ、ＤＴＤ 用地測量 基準点測量 水準測量 地形測量及び写真測量 その他（ ） 地質データフォルダ(BORING) 路線測量 ＸＭＬ、ＤＴＤ ＸＭＬ、ＤＴＤ 図面フォルダ(DRWING) 写真フォルダ(PHOTO) 測量データフォルダ(SURVEY) ＸＭＬ、ＤＴＤ ドキュメント 別紙１－１ 着手時協議チェックシート１（一般項目） 平成 年 月 日 ～ 平成 年 月 日 平成 年 月 日 ＸＭＬ、ＤＴＤ 写真管理ファイル 参考図ファイル 対象項目 業務管理ファイル 報告書フォルダ（REPORT) ファイル形式 電子納品対象項目 その他の応用測量 その他 国土交通省 ＸＭＬ、ＤＴＤ 平成30年3月 国土交通省 国土交通省 電子メール 名 称 土木設計業務等の電子納品要領 CAD製図基準 平成29年3月 改定日 その他（ ） 部 フォーマット（ ） 国土交通省 デジタル写真管理情報基準 電子柱状図 報告書管理ファイル 報告書ファイル 報告書オリジナルファイル 地質情報管理ファイル 図面管理ファイル 図面ファイル 報告書オリジナルファイルフォルダ(ORG) 河川測量 電子簡略柱状図 その他の地質・土質調査成果 コア写真 土質試験及び地盤調査
Norton Antivirus （Ver. ) ウイルスバスター（Ver. )
その他 （ ） （Ver. ) 遵守要領・基準 使用ソフトウエア名 コンピュータウイルス対策 その他（ ） 部 平成28年10月 平成28年3月
確認 / 確認 写真帳(PHOTO) その他（ ） 報告書(REPORT) 図面(DRAWING) その他電子化が困難な成果品等(項目は任意に記入） デジタル写真の画像編集等 回転、パノラマ、全体の明 別紙１－２ 着手時協議チェックシート２（調査設計業務用） 協議事項 協議内容と結果 備 考 地形図が電子化されていない場合 の市販地図のラスターデータへの 変換 位置図 その他レイヤ(□-OTRS) の取り扱い 電子納品の範囲 業務成果品 その他（ ） 手書きパース図 CG動画図 解析結果（大量データ） その他 同一図面オブジェクトが複 数存在し、区別が必要な場 合のレイヤ名 図面大きさ、様式、レイアウト 使用文字 JISコードに規定されていな い平方メートルといった単位 記号 実寸で定義した図形を複数の異な る尺度で表示したり、一つの図形 に対して縦横の尺度を変えて表示 できるCADの機能を使用して作画 する場合 地名や人名で特殊文字の使用 がやむを得ない場合 書類作成ソフト ドキュメント 図面のレイヤ名 図面の線種と線の太さ Ａ版サイズによらない場合 出力する線の太さ 線の色 CADソフト ※以下は、奈良県電子納品運用ガイドライン(案)や国交省の各要領・基準に適合しない項目があり、 また協議が必要な場合にご記入ください 表計算 図形（ドローイングソフ ト）
確認 コア写真 地層・岩体区分の着色・ハッチング 提出方法 紙で納品 地質断面図 CAD化が困難な手書き図面 TIFF等画像データ 地層・岩体区分の着色・ハッチング 画像ファイル形式 画像解像度 提出方法 TIFF等画像データを埋め込んだCADファイル 備 考 地質調査データ ボーリング柱状図 電子柱状図の様式 ボーリング交換用データ 電子簡略柱状図のフォーマット ボーリング交換用データ、土質試験結果一覧表データの外部公開の可否 備考欄には、公開不可の場合、その理由を記入する。また、ボーリングごとに公開、公開不可が異なる場合、適宜記入欄の加除を行う。 協議内容と結果 TIFF等画像データ CAD化が困難な手書き図面 CAD製図基準の 16色以外の使用等 ※以下は、奈良県電子納品運用ガイドライン(案)や国交省の各要領・基準に適合しない項目があり、 また協議が必要な場合にご記入ください 別紙１－３ 着手時協議チェックシート３（地質調査業務用） 協議事項 紙で納品 地質平面図 画像解像度 大きさ、歪み、色調補正 測線番号・記号 CAD製図基準の 16色以外の使用 調査位置について 解像度等 土質試験及び地盤調査 電子データシート様式等 その他電子化が困難な成果品等（項目は任意に記入） 公開不可 ボーリング交換用データ 土質試験結果一覧表データ 備 考 公開 画像ファイル形式 公開不可 公開 TIFF等画像データを埋め込んだCADファイル
確認 測量記録（WORK） 検定紙の取扱い 第三者機関検定 その他データ（OTHRS） 別紙１－４ 着手時協議チェックシート４（測量業務用） 協議事項 協議内容と結果 備 考 測量データ 測量情報管理ファイル SURVEY.XML 成果品の管理項目 測量成果ファイル名副題 ファイル形式等 測量成果（DATA） その他データ（OTHRS） 基準点測量（KITEN） 測量記録（WORK） 水準測量（SUIJUN） 測量成果（DATA） 測量記録（WORK） その他データ（OTHRS） 対象外の成果品 河川測量（KASEN） 測量成果（DATA） 地形測量及び写真測量（CHIKEI） 測量成果（DATA） 路線測量（ROSEN） 測量記録（WORK） 点検紙の取扱い 押印した書類の納品 測量記録（WORK） 用地測量（YOUCHI） 測量記録（WORK） 検符及び押印 その他データ（OTHRS） その他データ（OTHRS） その他 使用文字 電 子 化 困 難 な 資 料 地形図原図 複製用ポジ原図 （第二原） A3よりも大きな図面等 （藍焼図面等） その他（ ） その他（ ） 対象外の成果品 測量成果（DATA） 測量成果（DATA） その他データ（OTHRS） ※以下は、奈良県電子納品運用ガイドライン(案)や国交省の各要領・基準に適合しない項目があり、 また協議が必要な場合にご記入ください その他データ（OTHRS） 測量成果（DATA） その他の応用測量（OTHRSOYO） 測量記録（WORK）
実施日 業務名 設計書コード 業務期間 事務所・課名 担当者 E-メール 電話 電子媒体 ＣＤ－Ｒ DVD-R 印刷物 ファイル綴じ 製本 その他 電子媒体 紙媒体 添付ファイルの容量の制限 添付ファイルの圧縮形式 JPG i-Constructionデータフォルダ(ICON) i-Constructionに係る電子成果品
Norton Antivirus （Ver. ) ウイルスバスター（Ver. XX ) その他の地質・土質調査成果 コア写真 土質試験及び地盤調査 その他 （ ） （Ver. ) 遵守要領・基準 使用ソフトウエア名 コンピュータウイルス対策 その他（ ） 部 その他の応用測量 電子柱状図 PDF 電子簡略柱状図 SFC 地質平面図 報告書管理ファイル 報告書ファイル 報告書オリジナルファイル 地質情報管理ファイル 図面管理ファイル 図面ファイル 写真管理ファイル 参考図ファイル 報告書オリジナルファイルフォルダ(ORG) 河川測量 電子メール 名 称 土木設計業務等の電子納品要領 CAD製図基準 平成29年3月 改定日 平成28年10月 平成28年3月 地質・土質調査成果電子納品要領 測量成果電子納品要領 その他 国土交通省 ＸＭＬ、ＤＴＤ 平成30年3月 国土交通省 国土交通省 国土交通省 平成28年3月 報告書フォルダ（REPORT) 1305054238888 ファイル形式 電子納品対象項目 ○○ ○○○○ ａａａ＠ｂｂｂ.ｃｃ.jp 0742-○○○-○○○○ 発注者 受注者 別紙１－５ 着手時協議チェックシート１（一般項目）（記入例） 平成○○年△△月××日 ～ 平成○○年△△月××日 平成○○年△△月××日 ○○線○○道路詳細設計業務 対象項目 業務管理ファイル ＸＭＬ、ＤＴＤ 0742-○○○-×××× ｋｋｋ＠ｃｃｃ.ｃｏ.jp 奈良県○○○土木事務所 工務１課 ＸＭＬ、ＤＴＤ ＸＭＬ、ＤＴＤ JPG 図面フォルダ(DRWING) 写真フォルダ(PHOTO) 測量データフォルダ(SURVEY) ＸＭＬ、ＤＴＤ ドキュメント 写真ファイル その他（ ） 4MBまで ZIP形式 PDF、SFC、TXT等 地質データフォルダ(BORING) 路線測量 PDF、SFC、TXT等 SFC 測量情報管理ファイル ＸＭＬ、ＤＴＤ 用地測量 基準点測量 PDF、SFC、TXT等 水準測量 地形測量及び写真測量 その他（ ） ２ 部 フォーマット（Joliet ） 国土交通省 デジタル写真管理情報基準 成果物納品方法 策定者 △△測量設計（株） 設計課 △△ △△△ DOC、XLS、PDF １ 部 その他（ ） XML SFC SFC ボーリング交換用データ 地質断面図
確認 ■ ■ ■ ■ ■ ■ ■ ※以下は、奈良県電子納品運用ガイドライン(案)や国交省の各要領・基準に適合しない項目があり、 また協議が必要な場合にご記入ください 書類作成ソフト ドキュメント ワープロ○○○Ver6を使用し、ファイル形式も同ソフトの形式とする。 表計算 表計算□□□Ver5を使用し、ファイル形式も同ソフトの形式とする。 図形（ドローイングソフ ト） △△△10を使用し、ファイル形式も同ソフトの形式とする。 地名や人名で特殊文字の使用 がやむを得ない場合 図面のレイヤ名 図面の線種と線の太さ Ａ版サイズによらない場合 出力する線の太さ 線の色 実寸で定義した図形を複数の異な る尺度で表示したり、一つの図形 に対して縦横の尺度を変えて表示 できるCADの機能を使用して作画 する場合 その他 同一図面オブジェクトが複 数存在し、区別が必要な場 合のレイヤ名 図面大きさ、様式、レイアウト 使用文字 JISコードに規定されていな い平方メートルといった単位 記号 手書きパース図 CG動画図 解析結果（大量データ） 紙で納品する 報告書(REPORT) 別紙１－６ 着手時協議チェックシート２（調査設計業務用）（記入例） 協議事項 協議内容と結果 備 考 電子納品の範囲 業務成果品 CADソフト ＊＊＊＊95を使用する。 その他レイヤ(□-OTRS) の取り扱い デジタル写真の画像編集等 回転、パノラマ、全体の明 補正はしない。 地形図が電子化されていない場合 の市販地図のラスターデータへの 変換 位置図 図面(DRAWING) その他電子化が困難な成果品等(項目は任意に記入） 入力データと結果の整理結果を電子データで納品 し、その他は納品しない 写真帳(PHOTO) その他（ ） その他（ ）
確認 ■ ■ ■ ■ ■ ■ ■ ■ 別紙１－７ 着手時協議チェックシート３（地質調査業務用） ボーリング交換用データ、土質試験結果一覧表データの外部公開の可否 ボーリング交換用データ 公開 公開不可 土質試験結果一覧表データ 公開 公開不可 備 考 備考欄には、公開不可の場合、その理由を記入する。また、ボーリングごとに公開、公開不可が異なる場合、適宜記入欄の加除を行う。 ※以下は、奈良県電子納品運用ガイドライン(案)や国交省の各要領・基準に適合しない項目があり、 また協議が必要な場合にご記入ください 協議事項 協議内容と結果 備 考 地質調査データ ボーリング柱状図 電子柱状図の様式 電子簡略柱状図のフォーマット ボーリング交換用データ 地質平面図 CAD化が困難な手書き図面 提出方法 紙で納品 TIFF等画像データ TIFF等画像データを埋め込んだCADファイル 画像解像度 400dpi 画像ファイル形式 JPEGデータをSFCファイルに貼り付ける。 地層・岩体区分の着色・ハッチング CAD製図基準の 16色以外の使用等 表現上問題があれば、任意で使用する。使用した図面には、図面管理項目の受注者説明文に記述する。 地質断面図 CAD化が困難な手書き図面 提出方法 紙で納品 TIFF等画像データ TIFF等画像データを埋め込んだCADファイル 画像解像度 400dpi 画像ファイル形式 JPEGデータをSFCファイルに貼り付ける。 調査位置について 測線番号・記号 地層・岩体区分の着色・ハッチング CAD製図基準の 16色以外の使用 表現上問題があれば、任意で使用する。使用した図面には、図面管理項目の受注者説明文に記述する。 コア写真 解像度等 大きさ、歪み、色調補正 土質試験及び地盤調査 電子データシート様式等 その他電子化が困難な成果品等（項目は任意に記入）
確認 ■ ■ ■ ■ ■ ■ 測量記録（WORK） その他データ（OTHRS） ※以下は、奈良県電子納品運用ガイドライン(案)や国交省の各要領・基準に適合しない項目があり、 また協議が必要な場合にご記入ください その他データ（OTHRS） 測量成果（DATA） その他の応用測量（OTHRSOYO） 測量成果（DATA） その他データ（OTHRS） 路線測量（ROSEN） 測量記録（WORK） 電 子 化 困 難 な 資 地形図原図 複製用ポジ原図 （第二原） A3よりも大きな図面等 （藍焼図面等） その他（ ） その他 使用文字 人名・地名でやむを得ない場合は、イメージを埋め込む 電子納品対象外とする 点検紙の取扱い 押印した書類の納品 紙で納品する 測量記録（WORK） 用地測量（YOUCHI） 測量記録（WORK） 測量成果（DATA） 検符及び押印 河川測量（KASEN） 測量成果（DATA） その他データ（OTHRS） 地形測量及び写真測量（CHIKEI） 測量成果（DATA） 測量記録（WORK） 対象外の成果品 従来どおり紙で納品を行う。 測量成果（DATA） その他データ（OTHRS） 水準測量（SUIJUN） 測量成果（DATA） 測量記録（WORK） 対象外の成果品 従来どおり紙で納品を行う。 成果品の管理項目 測量成果ファイル名副題 副題はつけない ファイル形式等 基準点測量（KITEN） 測量記録（WORK） 測量情報管理ファイル SURVEY.XML 別紙１－８ 着手時協議チェックシート４（測量業務用）（記入例） 協議事項 協議内容と結果 備 考 測量データ 検定紙の取扱い 第三者機関検定 その他データ（OTHRS） その他データ（OTHRS）
別紙２－１ 検査前の事前協議チェックシート（調査設計業務用） 別紙２－１ 検査前の事前協議チェックシート（調査設計業務用） 別紙２－１ 検査前の事前協議チェックシート（調査設計業務用） 別紙２－１ 検査前の事前協議チェックシート（調査設計業務用） ■協議参加者 発注年度 業務名 工期 設計書コード ■検査実施場所・予定日時 ： ～ ■検査時使用機器 ■検査用ソフトウェア （ ） （ ） （ ） （ ） 実施日 平成 年 月 日 発注者 （※1にチェックを入れ、検査で使用するソフトウェア等を記入する） 受注者 （※2にチェックを入れ、検査で使用するソフトウェア等を記入する） 内 容 発注者 （ ） 内 容 （ ） PDFファイル 予定日時 検査用ソフトウェアの準備 検査準備担当 AdobeReader SXF対応CAD 『V-nas発注者版』 ） CAD図面：SXF（SFC） 発注者 ※1 担当者名 社名 項 目 機器の手配 受注者 （ ） 発注者指示13桁（例：1305054239999） ： 発注者 受注者 事務所名 課名・役職名 担当者名 検査使用ソフトウェア 備 考 平成 年 月 日 部署名･役職名 検査実施場所 項 目 奈良県電子納品検査システム 『電納ヘルパー発注者版』 電子納品成果、現場写真 （ ） 受注者 ※2 Microsoft Word、EXCEL、一太郎 一般文書
■電子成果品対象書類の検査範囲 電子データ 紙 ■機器の操作 ※受注者機器操作者は、検査に先立ち上記ソフトウェアの操作方法を習得しておくこと。 ■その他 用地測量 その他の応用測量 ボーリング交換用データ 土質試験及び地盤調査 電子柱状図 その他（ ） その他（ ） 路線測量 その他の地質・土質調査成果 電子簡略柱状図 コア写真 地形測量及び写真測量 基準点測量 写真参考図 地質断面図（地質・土質調査） 水準測量 河川測量 備 考 図面ファイル 現場写真（地質・土質調査等） 報告書オリジナルファイル 地質平面図（地質・土質調査） 対象書類管理ファイル 連絡先（e-mail） 連絡先（電話番号） 検査には以下に示す受注者機器操作者が同席するものとし、検査官の求めに応じて電子データの内容をパソコンの画面に表示させます。 機器操作者氏名 部署名 報告書
別紙２－２ 検査前の事前協議チェックシート（調査設計業務用）（記入例） 別紙２－２ 検査前の事前協議チェックシート（調査設計業務用）（記入例） 別紙２－２ 検査前の事前協議チェックシート（調査設計業務用）（記入例） 別紙２－２ 検査前の事前協議チェックシート（調査設計業務用）（記入例） ■協議参加者 発注年度 業務名 工期 設計書コード ■検査実施場所・予定日時 10:00 ～ ■検査時使用機器 ■検査用ソフトウェア 部署名･役職名 項 目 奈良県電子納品検査システム 『電納ヘルパー発注者版』 電子納品成果、現場写真 （ ） 受注者 ※2 Microsoft Word、EXCEL、一太郎 一般文書 発注者 受注者 事務所名 課名・役職名 担当者名 工務１課 奈良県○○○○土木事務所 △△測量設計株式会社 設計課 △△ △△△△ ○○ ○○○○ CAD図面：SXF（SFC） 発注者指示13桁（例：1305054239999） 12:00 検査使用ソフトウェア 備 考 担当者名 社名 項 目 機器の手配 受注者 （ ） 検査実施場所 予定日時 平成○○年××月□□日 奈良県○○○○土木事務所内 会議室 検査用ソフトウェアの準備 検査準備担当 AdobeReader SXF対応CAD 『V-nas発注者版』 ） （ ） PDFファイル 発注者 ※1 実施日 平成○○年△△月□□日 1305054239999 発注者 （※1にチェックを入れ、検査で使用するソフトウェア等を記入する） 受注者 （※2にチェックを入れ、検査で使用するソフトウェア等を記入する） 内 容 発注者 （ ノートパソコン15inch、プロジェクター ） 内 容 平成○○年度 ○○○線○○線道路詳細設計業務 平成 ○○年 △△月 ××日 ～ 平成 ○○年 △△月 ××日 （ ） （ ） （ ） （ ）
■電子成果品対象書類の検査範囲 電子データ 紙 ■機器の操作 ※受注者機器操作者は、検査に先立ち上記ソフトウェアの操作方法を習得しておくこと。 ■その他 報告書 検査には以下に示す受注者機器操作者が同席するものとし、検査官の求めに応じて電子データの内容をパソコンの画面に表示させます。 機器操作者氏名 ○○ ×××× 部署名 業務課 0742-○○○-×××× ｂｂｂ＠ｃｃｃ.ｃｏ.ｊｐ 連絡先（e-mail） 連絡先（電話番号） 対象書類管理ファイル 備 考 図面ファイル 現場写真（地質・土質調査等） 報告書オリジナルファイル 地質平面図（地質・土質調査） 路線測量 平面図、縦横断図など図面のみ電子データ 地形測量及び写真測量 基準点測量 写真参考図 地質断面図（地質・土質調査） 水準測量 電子簡略柱状図 コア写真 河川測量 その他の地質・土質調査成果 その他（ ） その他（ ） 用地測量 その他の応用測量 ボーリング交換用データ 土質試験及び地盤調査 電子柱状図 図面関係のみ電子データ
別紙３－１ 納品時のチェックシート（調査設計業務用） 別紙３－１ 納品時のチェックシート（調査設計業務用） 別紙３－１ 納品時のチェックシート（調査設計業務用） 別紙３－１ 納品時のチェックシート（調査設計業務用） 業務名 工期 設計書コード 事務所名 チェック実施者名 会社名 チェック実施者名 ■電子媒体の外観等の確認 ■ウィルスチェック確認 ■チェックシステムによる確認 チェックシート未確認 チェックシート未確認 ■電子データ内容と印刷出力との内容照合チェック ■その他 その他（ ） 実施できた 内容に相違はない 実施できなかった 内容に相違があった （ ） （ ） 電子媒体納品書の受領 使用媒体 ラベル 問題なし → CD-R等 (正･副各1部)が納品された 問題あり （ ） 問題なし → 正しく作成されている CD-R等ラベルへの署名 問題あり （ ） 実施できた 実施できなかった（ ） 異常なし → ウィルスは検出されなかった 異常あり（ ） 実施日 発注者 実施できなかった（ ） 異常なし → ウィルスは検出されなかった 発注者は内容の確認後、CD-R等ラベルへの署名を行う 発注者は署名・捺印した電子媒体納品書を提出する ウィルスチェックの結果 実施ソフト ウィルスチェックの実施 実施できた 異常あり（ ） 発注者 発注者 電子納品検査システム奈良県導入 受注者使用のチェックシステム （ 国交省 チェックシステム ） 異常あり（ ） 異常あり（ ） 異常なし 異常なし チェックシートを受領することにより確認 チェックシートにより確認 図 面 電子納品対象項目 内容照合チェックの実施 内容照合チェックの結果 実施できた 内容に相違はない （ ） 内容に相違があった （ ） 実施できなかった 測量成果 実施できた 内容に相違はない 実施できなかった 内容に相違があった （ ） （ ） 地質・土質調査成果 実施できた 内容に相違はない 実施できなかった 内容に相違があった （ ） （ ） 実施日 平成 年 月 日 発注者指示13桁（例：135054239999） 受注者 発注者 報告書 実施できた 内容に相違はない 実施できなかった 内容に相違があった （ ） （ ） 受注者
別紙３－２ 納品時のチェックシート（調査設計業務用）（記入例） 別紙３－２ 納品時のチェックシート（調査設計業務用）（記入例）別紙３－２ 納品時のチェックシート（調査設計業務用）（記入例） 別紙３－２ 納品時のチェックシート（調査設計業務用）（記入例） 業務名 工期 設計書コード 事務所名 チェック実施者名 会社名 チェック実施者名 ■電子媒体の外観等の確認 ■ウィルスチェック確認 ■チェックシステムによる確認 チェックシート未確認 チェックシート未確認 ■電子データ内容と印刷出力との内容照合チェック ■その他 （ ） 実施日 平成○○年△△月××日 発注者指示13桁（例：135054239999） 1305054239999 報告書 実施できた 内容に相違はない 実施できなかった 内容に相違があった 発注者 ○○線○○道路詳細設計業務 平成 ○○年 △△月 ××日 ～ 平成 ○○年 △△月 ××日 奈良県○○○○土木事務所 ○○ ○○○○ 発注者は内容の確認後、CD-R等ラベルへの署名を行う 発注者は署名・捺印した電子媒体納品書を提出する △△測量設計株式会社 △△ △△△△ 地質・土質調査成果 実施できた 内容に相違はない 実施できなかった 内容に相違があった （ ） （ ） 測量成果 実施できた 内容に相違はない 実施できなかった 内容に相違があった （ ） （ ） 図 面 電子納品対象項目 内容照合チェックの実施 内容照合チェックの結果 実施できた 内容に相違はない （ ） 内容に相違があった （ ） 実施できなかった （ ） 異常あり（ ） 異常あり（ ） 異常なし 異常なし 受注者 発注者 電子納品検査システム奈良県導入 受注者使用のチェックシステム （ 国交省 チェックシステム ） チェックシートを受領することにより確認 チェックシートにより確認 異常あり（ ） 実施日 発注者 実施できなかった（ ） 異常なし → ウィルスは検出されなかった 平成 ○○年××月△△日 ○○ウィルスソフト 受注者 発注者 ウィルスチェックの結果 実施できた 実施できなかった（ ） 異常なし → ウィルスは検出されなかった 異常あり（ ） 平成 ○○年××月△△日 □□ウィルスソフト 実施ソフト ウィルスチェックの実施 実施できた 電子媒体納品書の受領 使用媒体 ラベル 問題なし → CD-R等 (正･副各1部)が納品された 問題あり （ ） 問題なし → 正しく作成されている CD-R等ラベルへの署名 問題あり （ ） その他（ ） 実施できた 内容に相違はない 実施できなかった 内容に相違があった （ ） （ ）
（１）共通情報 実施年月日 平成 年 月 日 業務名 調査地域 業務期間 ボーリング数量 （２）チェック結果の確認 発注者 確認方法 受注者 納品時確認方法 （３）位置情報、外部公開の可否のチェック ボーリング名 1)ボーリング連番 2)調査位置住所 3)測地系 4)経度（度・分・秒） 5)経度（度・分・秒） 6)孔口標高（T・P・ｍ） 7)総削孔長（m） 8)外部公開の可否 [ボーリング交換用データ] 9)外部公開の可否 [土質試験結果一覧表データ] 10)その他 （４）チェック方法 （５）チェック結果 ボーリング位置情報チェック結果（画面）例 本シートは、受注者が地質調査業務の成果品納品時に、電子成果品（CD-R等）、「電子媒体納品書」と共に提出するシートで す。 別紙４ ボーリング位置情報チェックシート 成果品検査前 納品段階（検査前） ボーリング位置情報チェック結果 紙面 電子ファイル 紙面 電子ファイル 平成 年 月 日 ～ 平成 年 月 日 0 1 0 1 0 1 2 0 1 0 1 0 1 2 0 1 0 1 2 0 1 0 1 2 0 1 0 1 2 「0」日本測地系（旧測地系） 「1」世界測地系（JGD2000） 「2」世界測地系（JGD2011） 0 1 0 1 「0」公開不可 「1」公開可 位置情報チェックツール等 全地連HP公開ツール活用 その他（自社開発ツール等 ） 0 1 位置情報チェック画面のハードコピーを添付してください。 （地点数が多い場合は、代表画面を添付するか協議して決めてください。）
