サービス品質（QoS）の設定

10

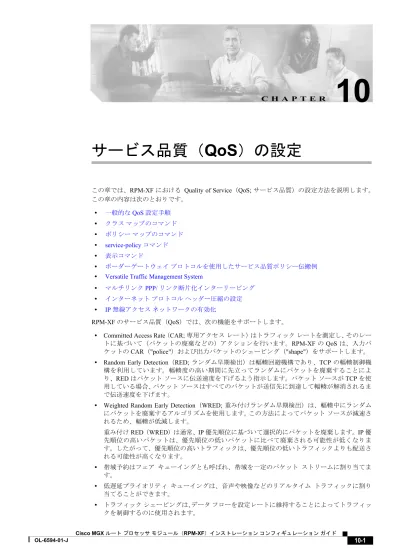

サービス品質（ QoS ）の設定

この章では、

RPM-XF

における

Quality of Service

（

QoS;

サービス品質）の設定方法を説明します。

この章の内容は次のとおりです。

•

一般的な

QoS

設定手順

•

クラスマップのコマンド

•

ポリシーマップのコマンド

• service-policy

コマンド

•

表示コマンド

•

ボーダーゲートウェイプロトコルを使用したサービス品質ポリシー伝搬例

• Versatile Traffic Management System

•

マルチリンク

PPP/

リンク断片化インターリービング

•

インターネットプロトコルヘッダー圧縮の設定

• IP

無線アクセスネットワークの有効化

RPM-XF のサービス品質（QoS）では、次の機能をサポートします。

• Committed Access Rate

（CAR; 専用アクセス レート）はトラフィック レートを測定し、そのレー

トに基づいて（パケットの廃棄などの）アクションを行います。RPM-XF の QoS は、入力パ ケットの CAR（"police"）および出力パケットのシェーピング（"shape"）をサポートします。

• Random Early Detection（RED; ランダム早期検出）は輻輳回避機構であり、TCP

の輻輳制御機

構を利用しています。輻輳度の高い期間に先立ってランダムにパケットを廃棄することによ り、RED はパケット ソースに伝送速度を下げるよう指示します。パケット ソースが TCP を使 用している場合、パケット ソースはすべてのパケットが送信先に到達して輻輳が解消されるま で伝送速度を下げます。

• Weighted Random Early Detection（WRED;

重み付けランダム早期検出）は、輻輳中にランダム にパケットを廃棄するアルゴリズムを使用します。この方法によってパケット ソースが減速さ れるため、輻輳が低減します。

重み付け RED（WRED）は通常、IP 優先順位に基づいて選択的にパケットを廃棄します。IP 優 先順位の高いパケットは、優先順位の低いパケットに比べて廃棄される可能性が低くなりま す。したがって、優先順位の高いトラフィックは、優先順位の低いトラフィックよりも配送さ れる可能性が高くなります。

•

帯域予約はフェア キューイングとも呼ばれ、帯域を一定のパケット ストリームに割り当てま

•

セットは

IP

優先順位や

DSCP

または

MPLS EXP

値を指定します。この値は他のルータが

QoS

を管理するのに使用できます。

• 802.1q

のサポートにより、

ARPA

カプセル化を行うための

PXF

スイッチングを可能にします。

• Versatile Traffic Management System

（

VTMS

）

• MultiLink PPP/Link Fragmentation Interleaving

（

MLP/LFI;

マルチリンク

PPP/

リンク断片化イン ターリービング）

• Internet Protocol Header Compression

（

IPHC;

インターネットプロトコルヘッダー圧縮）

さらに、

RPM-XF は QoS policy propagation through the Border Gateway Protocol

（QPPB; ボーダー ゲー トウェイプロトコルによる

QoS

ポリシー伝搬）をサポートします。

QPPB

の設定例については、

「ボーダーゲートウェイプロトコルを使用したサービス品質ポリシー伝搬例」（

P. 10-17

）を参照し てください。

一般的な QoS 設定手順

WRED、CAR、およびその他のサービス品質は、次の作業により設定できます。

1.

トラフィックの優先順位付け基準を定義する QoS ボイラープレートを作成します。

2.

ボイラープレートをインターフェイスに適用します。

図

10-1 に、QoS プロセスの概要を示します。

図10-1 QoS プロセス

Policy-map Service-policy

RPM-XF

75647

Class-map QoS

QoS ボイラープレートの作成

ここでは、QoS ボイラープレートの作成方法について説明します。

QoS ボイラープレートを作成す

るには、次の 2 つの手順を行います。

1.

クラス マップの作成：クラス マップは、QoS の対象となるパケットの認識方法を RPM-XF に 指示します。

2.

ポリシーマップの作成：ポリシーマップには、

1

つまたは複数のクラス マップによって記述 されたパケットに適用される

QoS

サービスがリストアップされます。

クラス マップの作成

次の手順では、クラスマップの作成方法を説明します。

ステップ 1

class-map name

コマンドを入力して、クラスマップに名前を割り当てます。次の例では、

mink

と いう名前のクラスマップが作成されます。

Router(config)# class-map mink Router(config-cmap)#

上記の例のように、

class-map name

コマンドを入力すると、クラスマップ設定モード（

config-cmap

） になります。

（注） 一部の

Cisco IOS

のマニュアルでは、

QoS

設定モードをモジュラ

CLI

と呼んでいます。

ステップ

2 match

コマンドを入力して、

QoS

の対象となるパケットの特性を記述します。次の例では、アクセ

ス グループ 10 に関連付けられ、

IP 優先順位ビットが 1 に設定されたパケットが記述されています。

Router(config-cmap)# match access-group 10 Router(config-cmap)# match ip precedence 1

ステップ

3

クラスマップ設定モードを終了します。

Router(config-cmap)# exit Router(config)

クラスマップを設定すると、ルータは

QoS

の対象となるパケットを認識できます。次に、それら のパケットをどのように扱うかをルータに指示する必要があります。

ポリシー マップの作成

次の手順では、ポリシー マップの作成方法を説明します。

ステップ 1

policy-map name

コマンドを入力して、ポリシーマップに名前を割り当てます。次の例では、

lynx

という名前のポリシーマップが作成されます。

Router(config)# policy-map lynx Router(config-pmap)#

上記の例のように、

policy-map name

コマンドを入力すると、ポリシーマップ設定モード

（config-pmap）になります。

ステップ

2

ポリシーマップをクラスマップに関連付けます。

Router(config-pmap)# class mink Router(config-pmap-c)#

上記の例のように、

class name

コマンドを入力すると、ポリシーマップクラス設定モード

（config-pmap-c）になります。

ステップ

3

クラスマップによって記述された特性を持つパケットをルータが検出したときに、ルータに実行さ

せる

QoS

アクションを記述します。

次の例では、ルータは police コマンドのデフォルトの動作を実行します（詳細については、「専用 アクセスレートの指定」（

P. 10-8

）を参照してください）。

Router(config-pmap-c)# police 80000

ステップ

4

ポリシーマップ設定モードを終了します。

Router(config-pmap-c)# exit Router(config-pmap)# exit Router(config)#

QoS

ボイラープレートの作成が完了しました。これをインターフェイスに割り当てることができま す。

インターフェイスへの QoS ボイラープレートの割り当て

service-policy

コマンドを使用して、

QoS

ボイラープレートをインターフェイスに割り当てます。次

の例では、ポリシーマップ

lynx

が、

RPM-XF

のギガビットイーサネットインターフェイスに到達 するトラフィックに割り当てられます。

Router(config)# interface gigabitethernet 1/0 Router(config-if)# service-policy input lynx

クラス マップのコマンド

ここでは、クラスマップの作成と修正に使用するコマンドを説明します。

ポリシーマップは

2048

個まで作成することができます。ポリシーマップ

1

つにつき、

32

個までの

クラスマップを作成することができます。ただし、クラスデフォルトを含めて合計で

256

個まで のクラスマップしか作成できません。同じクラスマップを複数のポリシーマップに適用すること ができます。

クラス マップの作成

クラスマップを作成してクラスマップ設定モードに入るには、

class-map

コマンドを入力します。

class-map [match-any | match-all] class-map-name [no] class-map class-map-name

デフォルト値は match-all です。

クラス マップを削除する場合は、no class-map コマンドを使用します。

Cisco IOS ソフトウェアでは、最大 255 の一意のクラス マップをサポートします。

次の例では、

mink という名前のクラス マップが作成されます。

この例では、デフォルト値の match-all が使用されます。

Router(config)# class-map mink Router(config-cmap)#

属性の一致

match

コマンドを使用して、クラスマップに属するパケットの特性を定義します。

match match_statement [no] match match_statement

match

コマンドの

match_statement

は、次の値のいずれかを指定します。

• match [not] access-group number

：パケットがアクセスグループによって許可される（または許 可されない）必要があることを指定します。アクセスグループの番号は

1

～

2699

です。

• match [not] access-group name access-list-name

：パケットがアクセスリストによって許可される

（または許可されない）必要があることを指定します。アクセスリストの名前は

access-list-name

パラメータ 説明

match-any 1 つの match ルールに該当すればクラスのメンバーとみなします。

match-all

指定された属性すべてを持つパケットだけをクラスに含めます。

class-map-name

任意の単語または数値

（注）

class-default

という名前のクラスは予約されており、

match

文で変

更できません。

• match [not] ip dscp code-point-value1 [[code-point_value8]]

：パケットの

IP differentiated service code point

（

DSCP; DiffServ

コードポイント）値が、範囲

0

～

63

のコードポイント値（

1

つま たは複数）に一致する（または一致しない）必要があることを指定します。コードポイント値 は

8

つまで指定できます。複数の値を指定する場合はスペースで区切ります。

• match [not] ip precedence prec_value1 [[prec_value8]]

：パケットの

IP

優先順位値が範囲

0

～

7

の優先値（

1

つまたは複数）に一致する（または一致しない）必要があることを指定します。

優先値は

8

つまで指定できます。複数の値を指定する場合はスペースで区切ります。

• match [not] qos-group number

：パケットの

QoS

グループ番号値が、

0

～

99

の範囲内のグループ 番号である（またはグループ番号でない）ことを指定します。

• match [not] ip rtp lowest-udp-port:2000-65535 range:0-16383

：指定された範囲内の（または範囲 外の）偶数番号の

UDP

ポートを持っているパケットを指定するのに使用します。偶数番号の ポートがリアルタイムデータストリームを伝送するので、一致するのは偶数番号のポートだ けです。奇数番号のポートは制御情報しか伝送しないため、一致しません。

• match [not] mpls experimental experimental-value

：パケットの

EXP

ビットが、指定された

EXP

値（範囲

0

～

7

）に一致する（または一致しない）ことを指定します。

EXP

値は

8

つまで指定 できます。複数の値を指定する場合はスペースで区切ります。このコマンドで一致するのは、

MPLS

（タグ付き）フレームだけです。

match 属性を無効にする場合は、このコマンドに no

を付けます。

必要なマッピング ルールを作成するには、

1 つ以上の match コマンドを入力します。各パケットは

match

コマンドによって指定された基準と比較され、指定の属性を含んでいるかどうか判別されま

す。

RPM-XF

では、

1

つのクラスマップで最大

16

の

match

文をサポートします。

次の例では、アクセスグループ

1

に属し、

IP

優先順位値が

3

または

7

のパケットを検索するよう ルータに指示するクラス マップが作成されます。

Router(config)# class-map mink

Router(config-cmap)# match access-group 1 Router(config-cmap)# match ip precedence 3 7

ポリシー マップのコマンド

ここでは、ポリシーマップの作成と修正に使用するコマンドを説明します。

ポリシーマップは

2048

個まで作成することができます。ポリシーマップ

1

つにつき、最大

32

個

のクラスマップを作成することができます。ただし、クラスデフォルトを含めて合計で

256

個ま でのクラスマップしか作成できません。同じクラスマップを複数のポリシーマップに適用するこ とができます。

ポリシー マップの作成

ポリシー マップを作成してポリシーマップ設定モードに入るには、グローバル設定モードで

policy-map

コマンドを入力します。

policy-map policy-map-name [no] policy-map policy-map-name

policy-map-name

には、任意の単語または数字を使用できます。

ポリシーマップを削除する場合は、このコマンドに

no

を付けます。

次の例では、

lynx

という名前のポリシーマップが作成されます。

Router(config)# policy-map lynx Router(config-pmap)#

ポリシー マップへのクラスの割り当て

ポリシーマップ設定モードから

class class-map-name

コマンドを使用して、クラスマップをポリ シー マップに割り当てます。

class class-map-name [no] class class-map-name

class-map-name

はクラスマップに割り当てた名前です。

クラスを削除する場合は、このコマンドに

no

を付けます。

class-default

という特別なクラスマップ名を任意のインターフェイスに使用すると、別の名前のク

ラスによってポリシー マップに記述されていないすべてのパケットに QoS ポリシーを割り当てる ことができます。

class class-map-name コマンドを入力すると、ポリシー マップ クラス設定モードに入ります。ここ

で

QoS

ポリシーを入力することができます。

ヒント 一致が確認されたパケットはすぐに、ポリシー マップによって処理されます。複数のクラス名をポ リシーマップに割り当てる際は、最もよく使用されると思われるクラスを最初に割り当てます。こ れによって QoS のパフォーマンスが向上します。

次の例では、デフォルトのクラスマップが

lynx

という名前のポリシーマップに割り当てられます。

Router(config)# policy-map lynx

Router(config-pmap)# class class-default Router(config-pmap-c)#

専用アクセス レートの指定

専用アクセスレートを指定するには、ポリシーマップクラス設定モードで

police

コマンドを入力 します。このコマンドを使用して低優先順位トラフィックを制御し、インターフェイスが高優先順 位トラフィックにより多くの帯域幅を使用するようにしたり、特定のレートをインターフェイスに 強制したりできます。

レートの認定は、ビットレートとして、あるいは帯域幅のパーセンテージとして指定できます。

IP-RAN

機能を使う場合は、動的帯域幅機能を利用できるよう、

Committed Information Rate

（

CIR;

認 定情報レート）をパーセンテージで指定してください。詳細については、「IP 無線アクセス ネット ワークの有効化」（P. 10-29）を参照してください。次のコマンドの要約は、この 2 種類のコマンド 形式を示しています。

police bps [burst-normal] [burst-max] [conform-action action exceed-action action]

police cir percent percent [bc conform-burst-in-msec] [be peak-burst-in-msec]

[conform-action action exceed-action action]

no police

（注）

RPM-XF では、police コマンドでの pir percent キーワードと violate-action キーワードの使用はサ

ポートしていません。

パラメータ 説明

bps

平均レート（

Bps

）。有効な値は

8000

～

200000000

です。

normal-burst

（オプション）通常バーストサイズ（バイト単位）。有効な値は

1000

～

51200000 です。デフォルトの通常バースト サイズは 1500 バイトです。

max-burst

（オプション）超過バースト サイズ（バイト単位）。有効な値は 1,000 ～

51200000 です。

conform-action action

レート（またはパーセンテージ）を超過していないときのアクションを指

示します。

アクションのリストは表

10-1

を参照してください。

exceed-action action

レート（またはパーセンテージ）を超過したときのアクションを指示しま

す。

アクションのリストは表

10-1 を参照してください。

cir

認定情報レート（CIR）。トラフィックのポリシングに CIR を使うことを 指定します。

percent CIR

の計算に帯域幅のパーセンテージを使うことを指定します。

percent

帯域幅のパーセンテージを指定します。有効な範囲は

1

～

100

です。

bc

（オプション）トラフィックポリシングの最初のトークンバケットが使用 する適合バースト（

bc

）サイズです。

コマンドラインで

police bps

だけを入力すると、デフォルト動作が行われます。つまり、

bps

値に 適合するトラフィックは送信され、

bps

値を超過しているトラフィックは廃棄されます。

ポリシーを無効にする場合は、このコマンドに

no

を付けます。

次の例では、

mink

という名前のクラスに

CAR

が割り当てられます。

Router(config)# policy-map lynx Router(config-pmap)# class mink

Router(config-pmap-c)# police 720000 90000 90000 conform-action transmit exceed-action drop

重み付けランダム早期検出の有効化

random-detect

コマンドを使用して、重み付けランダム早期検出（

WRED

）を有効にします。

WRED

は輻輳中、IP 優先順位に基づいてパケットをランダムに廃棄します。random-detect コマンドは、

帯域幅保証を含むトラフィック クラスに対して WRED 廃棄ポリシーを有効にします。

（注）

WRED

を有効にする前に帯域幅を設定しておく必要があります（「帯域予約と低遅延プライオリ

ティ キューイング」（P. 10-10）を参照）。

（注）

ATM インターフェイスでは、 Variable Bit Rate

（VBR; 可変ビット レート）の PVC のみで WRED を 使用できます。

Unspecified Bit Rate

（

UBR;

未指定ビットレート）として設定された

PVC

では

WRED

を使用できません。

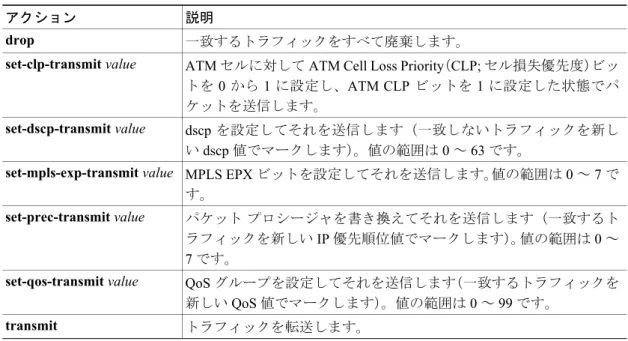

表10-1 CAR アクション

アクション 説明

drop

一致するトラフィックをすべて廃棄します。

set-clp-transmit value ATM

セルに対して

ATM Cell Loss Priority

（

CLP;

セル損失優先度）ビッ トを 0 から 1 に設定し、ATM CLP ビットを 1 に設定した状態でパ ケットを送信します。

set-dscp-transmit value dscp を設定してそれを送信します（一致しないトラフィックを新し

い

dscp

値でマークします）。値の範囲は

0

～

63

です。

set-mpls-exp-transmit value MPLS EPX

ビットを設定してそれを送信します。値の範囲は

0

～

7

で す。

set-prec-transmit value

パケットプロシージャを書き換えてそれを送信します（一致するト

ラフィックを新しい IP 優先順位値でマークします）。値の範囲は 0～

7 です。

set-qos-transmit value QoS グループを設定してそれを送信します

（一致するトラフィックを

新しい QoS 値でマークします）。値の範囲は 0～

99 です。

transmit

トラフィックを転送します。

random-detect [ewc value | prec prec-value min-value max-value mark-denom]

[no] random-detect [ewc value | prec prec-value min-value max-value mark-denom]

ヒント 通常、

WRED

の利点を最もよく生かせるのは、引数なしで

random-detect

キーワードを使用した場

合です。

WRED

を無効にする場合は、このコマンドに

no

を付けます。

次の例では、

WRED

を適用します。

Router(config)# policy-map lynx

Router(config-pmap)# class class-default Router(config-pmap-c)# random-detect

帯域予約と低遅延プライオリティ キューイング

ここでは、帯域予約および低遅延プライオリティの設定方法を説明します。これらのキューイング 方式によって、差別化したサービスを顧客に提供できます。

RPM-XF は通常、リンクから伝送されるのを到着順に待機している全トラフィック ストリームから

のパケットに対して、単一のキューを使用します。この方式は常にリンク帯域幅全体を使用するた め、単純で効率的であり、パケットあたりの平均遅延を最小に抑えることができます。しかし、単 一キュー方式はトラフィックストリーム間の違いを認識しません。つまり、ストリーム内のトラ フィックが多いほど、リンク帯域幅の共有度合いが大きくなります。

パラメータ 説明

ewc value Exponential-Weighting-Constant（EWC; 指数加重定数）値によって、ランダム検

出が平均キューサイズの計算に使用するデフォルトの方式を変更することがで きます。ランダム検出は、現在のキューの長さと最新の平均キューの長さに基 づいて平均キュー サイズを決定します。1～

16 の値を指定できます。

•

値が大きくなるほど、平均は過去の平均に依存する度合いが高くなります。

これにより、単に一時的なトラフィック状態の変化に

WRED

が反応するの が遅くなります。

•

値が小さいほど、平均が過去の平均に依存する度合いが低くなります。これ により、頻繁に変化するトラフィック状態に WRED が敏感に反応します。

prec

次の表に示す情報に従って、優先順位値を指定します。

値 説明

precedence 0

～

7

の値です。通常、

0

は低優先順位トラフィックを表し、積極的に管理（廃

棄）できます。7 は高優先順位トラフィックを表します。

min-value

最小しきい値を指定します。32～

16,384 の値を入力します。

max-value

最大しきい値を指定します。32～

16,384 の値を入力します。

mark-denom

廃棄確率を指定します。

1

～

65,535 の値を入力します。たとえば、この値を 256

に設定すると、平均キューが最大しきい値に達したときに、

256 のうち 1 つの割

合でパケットが廃棄されます。

帯域予約は異なるトラフィックストリーム間でリンク帯域幅を複数のキューに分割します。各 キューには、すべての空でない

キュー間で分割されたリンク帯域幅が適切に割り当てられます。空

のキューに関連付けられた帯域幅は無駄に使用されず、送信するパケットのあるキューに未使用の 帯域幅を分割することによって、単一のキュー方式と同じように複数のキューの平均遅延が同じに なり、しかも均等化のメリットがあります。

低遅延プライオリティキューイングでは、保証された最小帯域幅を

1

つのキューに割り当て、生の 音声や映像など、遅延に影響されやすいトラフィックに対してパケット遅延の変動を最小に抑えま す。

（注） 同じクラスで帯域幅と低遅延プライオリティを組み合わせることはできません。

帯域予約キューイング

bandwidth コマンドを使用して、複数のクラス キューを作成します。

bandwidth rate-in-kbps [no] bandwidth

rate-in-kbps

パラメータの値は

8

～

2,000,000

で、リンク帯域幅の

1

～

99%

を表します。

帯域幅キューイングを無効にする場合は、このコマンドに

no

を付けます。

次の例では、

2

つのクラスキューを設定しています。

• IP

優先順位ビットの設定が

1

、

2

、

3

、

4

のいずれかであるパケットの場合、

18Kbps

のキュー

• IP

優先順位ビットの設定が

5

、

6

、

7

のいずれかであるパケットの場合、

54Kbps

のキュー インターフェイスの帯域幅が

128Kbps

であると仮定すると、

2

つのクラスキューには、インター フェイス帯域幅の

25%

および

62%

が与えられます。

IP

優先順位

0

を含む他のすべてのトラフィッ クには、帯域幅の残りの 8Kbps つまり 13% が与えられます。

Router# enable

Router# configure terminal Router(config)# class-map city

Router(config-cmap)# match ip precedence 1 2 3 4 Router(config-cmap)# class-map boston

Router(config-cmap)# match ip precedence 5 6 7 Router(config-cmap)# policy-map precedence-queues Router(config-pmap)# class city

Router(config-pmap-c)# bandwidth 16 Router(config-pmap-c)# class boston Router(config-pmap-c)# bandwidth 40

Router(config-pmap-c)# interface switch1:1

Router(config-if)# service-policy output precedence-queues Router(config-if)# end

キューの実際のスループットは、リンクその他のキューが未使用の場合、高くなります。

低遅延プライオリティ キューイング

低遅延プライオリティ キューイングでは、リンク帯域幅の指定の割り当てを 1 つのキューに割り当 てることで、そのキューが他のすべてのキューより優先されるようにします。低遅延プライオリ ティキューイングは、生の音声や映像など遅延に影響されやすいトラフィックに対して、パケット 遅延の変動を最小に抑えます。

priority

コマンドを使用して、低遅延プライオリティキューを作成します。

priority rate-in-kbps [no] priority

rate-in-kbps

パラメータの値は

8

～

2,000,000

で、保証された最小帯域幅を表します。

プライオリティキューイングを無効にする場合は、このコマンドに

no

を付けます。

次の設定例では、音声トラフィックに対するプライオリティキューを作成し、それをインターフェ イス

switch1.1

に適用します。

Router# enable

Router# configure terminal Router(config)# class-map voice

Router(config-cmap)# match ip rtp 2000 2000 Router(config-cmap)# policy-map voice-queue Router(config-pmap)# class voice

Router(config-pmap-c)# priority 56

Router(config-pmap-c)# interface switch1:1

Router(config-if)# service-policy output voice-queue Router(config-if)# end

プライオリティキューの実際のスループットは、最小値より高くなることがあります。リンクの他 のすべてのキューが空の場合、リンク帯域幅全体がプライオリティキューに割り当てられるためで す。

汎用トラフィック シェーピング

RPM-XF では、リモート サイトの要件に適合するために、またはそのインターフェイスで提供され

るサービスレートを維持するためにインターフェイスのトラフィックフローを制御または変更す るメカニズムとして、トラフィックシェーピングを使用します。

Generic Traffic Shaping

（

GTS;

汎 用トラフィック シェーピング）は、インターフェイスがカプセル化されているかどうかにかかわら ず、すべてのインターフェイスのトラフィック シェーピングをサポートします。

現在の Cisco IOS ソフトウェアには 2 つのトラフィック シェーピングが実装されています。

GTS と Frame Relay Traffic Shaping

（

FRTS;

フレームリレートラフィックシェーピング）です。ここでは、

GTS

について説明します。

（注）

RPM-XF はフレームリレーをサポートしていません。

（注） トラフィックの shape コマンドは、ポリシー マップ クラス設定モードで使用します。インターフェ イス設定モードではサポートされていません。

shape

コマンドは、スループットを

rate-in-kbps

（単位

KBps

のレート）と等しくなるよう制限します。

shape rate-in-kbps [no] shape

rate-in-kbps

パラメータの値は

56

～

2,000,000

で、可能な最大スループットを表します。

トラフィックシェーピングを無効にする場合は、このコマンドに

no

を付けます。

次の設定例では、トラフィックシェープがスループット

100

に設定されます。

Router(config-pmap-c)# shape 100 Router(config-pmap-c)#

キュー限度の指定

ここでは、キューが保持するパケット数の指定方法を説明します。キュー限度を高くすると、割り 当てられたインターフェイスでの一時的な輻輳によって廃棄されるパケットの数を減らすことが できます。キュー限度は、輻輳管理におけるデフォルトのパケット廃棄方式として動作します。未 指定ビットレート（

UBR

）として設定された

ATM PVC

で

queue limit

コマンドを使用することは できません。

（注）

ATM

インターフェイスでは、可変ビットレート（

VBR

）の

PVC

のみでキュー限度を適用できます。

queue-limit packets [no] queue-limit

packets パラメータは 32

～

16,384 のパケット数で、2 のべき乗です（64、128、256 など）

。

（注） 指定されたパケット数が 2 のべき乗でない場合、入力された数は自動的に 2 のべき乗に切り上げら れます。たとえば、パケット数を

60

と入力すると、

64

に切り上げられます。

キュー限度をデフォルト値に戻す場合は、このコマンドに no を付けます。

show interface コマンドを使用すると、現在のキュー限度を調べることができます。キュー限度を

高い値に設定すると、他のインターフェイスが使用できるパケットバッファ数が少なくなります。

次の例では、キュー限度は

256

パケットに設定されます。

Router(config)# policy-map lynx

Router(config-pmap)# class class-default Router(config-pmap-c)# queue-limit 256

セット値の適用

set コマンドによって、他のルータが QoS 管理に使用できるビット値をマークすることができます。

set {ip {dscp value | precedence value} | qos-group value | atm-clp | mpls experimental value}

[no] set {ip {dscp value | precedence value} | qos-group value | mpls experimental value}

外部から見える値は次のとおりです。

内部で見える値は次のとおりです。

設定値をデフォルトに戻す場合は、このコマンドに no を付けます。

次の設定例では、IP 優先順位と QoS グループに対してビット値が設定されます。

Router(config)# policy-map lynx Router(config-pmap)# class mink

Router(config-pmap-c)# set ip precedence 7 Router(config-pmap-c)# set qos-group 8

パラメータ 説明

dscp 0

～

63 の値

precedence 0

～

7 に設定された優先順位ビット。通常、 0 は低優先順位トラフィックを表

します。

7

は高優先順位トラフィックを表します。

パラメータ 説明

qos-group

パケットを

QoS

グループに分類するのに使用できるグループ

ID

をルーティ

ング テーブルに設定します。値は 0～

99 です。

atm-clp ATM セル損失優先度を設定します。この引数を使用して、輻輳が激しい場合

に指定の

PVC

の

ATM

セルが廃棄される確率を設定します。

mpls experimental 0

～

7 の値で、通常、0 は低優先順位トラフィックを表し、7 は高優先順位ト

ラフィックを表します。

（注）

set mpls experimental

は、EXP ビットをインポジション フレーム

（MPLS タグ スタックに追加されるタグの付いたフレームなど）のみ に設定します。

（注）

set mpls experimental

は、入力ポリシーマップのみで有効です。

service-policy コマンド

ポリシーマップをインターフェイスに関連付けるには、

service-policy

コマンドを使用します。

service-policy [input | output] name [no] service-policy [input | output] name

（注） 帯域幅、低遅延プライオリティ、ランダム廃棄、キュー限度、およびシェープパラメー

タは

output

の場合にのみ使用され、

input

引数を使用する場合は無視されます。

インターフェイスからサービスポリシーを削除する場合は、このコマンドに

no

を付けます。

2

つを超えるサービスポリシーをインターフェイスに関連付けることはできません。関連付けられ るのは

input

に

1

つと

output

に

1

つです。

ATM

インターフェイスでは、

PVC

だけにポリシーマップを適用できます。

次の例では、ポリシーマップ

lynx

が、ギガビットイーサネットラインカードのインターフェイス の着信トラフィックに適用されます。

（注）

service-policy コマンドを使用するには、CEF スイッチングがオンになっている必要があります。

Router(config)# interface gigabitethernet 1/0 Router(config-if)# service-policy input lynx

次の例では、ポリシー マップが ATM PVC に適用されています。

Router(config)# interface switch1.1 Router(config-if)# pvc 0/101

Router(config-if-atm-vc)# service-policy input lynx

パラメータ 説明

input

インターフェイスの着信トラフィック

output

インターフェイスの発信トラフィック

name

ポリシー マップの名前

表示コマンド

ここでは、クラスマップとポリシーマップに関する情報の表示に使用するコマンドを説明します。

show policy-map

このコマンドは、

1

つまたはすべてのポリシーマップの設定を表示し、設定に関する情報を一覧表 示します。この例を次に示します。

Router# show policy-map lynx Policy Map lynx

class mink set qos-group 8 Policy Map jaguar class class-default random-detect

random-detect exponential-weighting-constant 9 random-detect precedence 0 16 32 10

random-detect precedence 1 18 32 10 random-detect precedence 2 20 32 10 random-detect precedence 3 22 32 10 random-detect precedence 4 24 32 10 random-detect precedence 5 26 32 10 random-detect precedence 6 28 32 10 random-detect precedence 7 30 32 10

show policy-map interface

このコマンドは

1

つまたはすべてのインターフェイスのポリシーマップの統計情報を表示します。

この例では、特定のシリアルインターフェイスの統計情報を表示します。

Router# show policy-map interface [pos1/0]

Pos1/0

service-policy input: lynx class-map: mink (match-all) 0 packets, 0 bytes 5 minute rate 0 bps match: access-group 3 set:

qos-group 8

show class-map

このコマンドは、クラスマップを一覧表示し、それぞれの

match

文を表示します。この例を次に示 します。

Router# show class-map mink Class Map match-all mink (id 3) Match access-group 3

Class Map match-all pink (id 4) Match access-group 23 Match qos-group 32

Class Map match-any class-default (id 0) Match any

Class Map match-all customer_pri (id 2)

show vlans

このコマンドは、仮想 LAN サブインターフェイスを 1000 までリストアップします。この例を次に 示します。

Router# show vlans

Virtual LAN ID: 1 (IEEE 802.1Q Encapsulation) VLAN Trunk Interface: GigabitEthernet1/0

Protocols Configured: Address: Received: Transmitted:

IP 200.1.1.1 18 273894058

ボーダーゲートウェイ プロトコルを使用したサービス品質ポリシー伝 搬例

ボーダーゲートウェイ プロトコルを使用したサービス品質（QoS）ポリシー伝搬（QPPB）によっ て、BGP コミュニティ リスト、BGP 自律システム パス、およびアクセス リストに基づいて IP 優 先順位別にパケットを分類できます。パケットが分類された後、専用アクセスレート（

CAR

）や重 み付けランダム早期検出（

WRED

）など他の

QoS

機能を使用して、ビジネスモデルに適したポリ シーを指定して適用することができます。

この例では、次の設定方法を示しています。

1. BGP

コミュニティリスト、アクセスリスト、および

BGP AS

パスに一致するルートマップを 作成

2.

近隣ルータから取得したルートに IP 優先順位を適用

この例では、RPM-XF は autonomous system（AS; 自律システム）

10 と AS 60 からルートを取得しま

す。定義されたルート マップに一致するすべてのパケットに

QoS

ポリシーが適用されます。

RPM-XF

から

AS 10

または

AS 60

へのパケットはすべて、該当の

QoS

ポリシーへ送られます（図

10-2

を参照）。

図10-2 RPM-XF ルートと QoS ポリシーの適用

RPM-XF

の設定

Router(config)# router bgp 30

Router(config)# table-map precedence-map

Router(config-router)# neighbor 20.20.20.1 remote-as 10 Router(config-router)# neighbor 20.20.20.1 send-community

RPM-XF 2.

3. QoS

1.

4. QoS

B 30

75648

10

コミュニティ

1

に一致、

IP

優先順位を

priority

に設定、

QoS

グループを

1

に設定。

Router(config)# route-map precedence-map permit 10 Router(config-route-ma)# match community 1

Router(config-route-ma)# set ip precedence priority Router(config-route-ma)# set ip qos-group 1

コミュニティ

2

に一致、

IP

優先順位を

immediate

に設定。

Router(config)# route-map precedence-map permit 20 Router(config-route-ma)# match community 2

Router(config-route-ma)# set ip precedence immediate

コミュニティ 3 に一致、IP 優先順位を flash に設定。

Router(config)# route-map precedence-map permit 30 Router(config-route-ma)# match community 3

Router(config-route-ma)# set ip precedence flash

コミュニティ

4

に一致、

IP

優先順位を

flash-override

に設定。

Router(config)# route-map precedence-map permit 40 Router(config-route-ma)# match community 4

Router(config-route-ma)# set ip precedence flash-override

コミュニティ

5

に一致、

IP

優先順位を

critical

に設定。

Router(config)# route-map precedence-map permit 50 Router(config-route-ma)# match community 5

Router(config-route-ma)# set ip precedence critical

コミュニティ

6

に一致、

IP

優先順位を

internet

に設定。

Router(config)# route-map precedence-map permit 60 Router(config-route-ma)# match community 6

Router(config-route-ma)# set ip precedence internet

コミュニティ 7 に一致、IP 優先順位を network に設定。

Router(config)# route-map precedence-map permit 70 Router(config-route-ma)# match community 7

Router(config-route-ma)# set ip precedence network

IP アドレス アクセス リスト 69 に一致、または AS パス 1 に一致、IP

優先順位を critical に設定、

QoS グループを 9 に設定。

Router(config)# route-map precedence-map permit 75 Router(config-route-ma)# match ip address 69 Router(config-route-ma)# match as-path 1

Router(config-route-ma)# set ip precedence critical Router(config-route-ma)# set ip qos-group 9

上記以外は、

IP

優先順位を

routine

に設定します。

Router(config)# route-map precedence-map permit 80 Router(config-route-ma)# set ip precedence routine

コミュニティリストを定義します。

Router(config)# ip community-list 1 permit 60:1 Router(config)# ip community-list 2 permit 60:2 Router(config)# ip community-list 3 permit 60:3 Router(config)# ip community-list 4 permit 60:4 Router(config)# ip community-list 5 permit 60:5 Router(config)# ip community-list 6 permit 60:6 Router(config)# ip community-list 7 permit 60:7

AS

パスを定義します。

Router(config)# ip as-path access-list 1 permit ^10_60

アクセス リストを定義します。

Router(config)# access-list 69 permit 69.0.0.0

ルータ

B

の実行設定

RouterB(config)# router bgp 10

RouterB(config-router)# neighbor 30.30.30.1 remote-as 30 RouterB(config-router)# neighbor 30.30.30.1 send-community

RouterB(config-router)# neigh 30.30.30.1 route-map send_community out

!

RouterB(config)# ip bgp-community new-format

プレフィックス 10 に一致、コミュニティを 60:1 に設定。

RouterB(config)# route-map send_community permit 10 RouterB(config-route-ma)# match ip address 10 RouterB(config-route-ma)# set community 60:1

プレフィックス

20

に一致、コミュニティを

60:2

に設定。

RouterB(config)# route-map send_community permit 20 RouterB(config-route-ma)# match ip address 20 RouterB(config-route-ma)# set community 60:2

プレフィックス

30

に一致、コミュニティを

60:3

に設定。

RouterB(config)# route-map send_community permit 30 RouterB(config-route-ma)# match ip address 30 RouterB(config-route-ma)# set community 60:3

プレフィックス

40

に一致、コミュニティを

60:4

に設定。

RouterB(config)# route-map send_community permit 40 RouterB(config-route-ma)# match ip address 40 RouterB(config-route-ma)# set community 60:4

プレフィックス 50 に一致、コミュニティを 60:5 に設定。

RouterB(config)# route-map send_community permit 50 RouterB(config-route-ma)# match ip address 50 RouterB(config-route-ma)# set community 60:5

プレフィックス

70

に一致、コミュニティを

60:7

に設定。

RouterB(config)# route-map send_community permit 70 RouterB(config-route-ma)# match ip address 70 RouterB(config-route-ma)# set community 60:7

上記以外は、コミュニティを

60:8

に設定します。

RouterB(config)# route-map send_community permit 80 RouterB(config-route-ma)# set community 60:8

アクセス リストを定義します。

RouterB(config)# access-list 10 permit 61.0.0.0 RouterB(config)# access-list 20 permit 62.0.0.0 RouterB(config)# access-list 30 permit 63.0.0.0 RouterB(config)# access-list 40 permit 64.0.0.0 RouterB(config)# access-list 50 permit 65.0.0.0 RouterB(config)# access-list 60 permit 66.0.0.0 RouterB(config)# access-list 70 permit 67.0.0.0

次の例では、IP 優先順位と QoS グループ ID に基づいてパケットを分類するようにいくつかのイン ターフェイスを設定する方法を示しています。

interface switch1.1

ip address 200.28.38.2 255.255.255.0 bgp-policy source ip-prec-map no ip mroute-cache

no cdp enable

frame-relay interface-dlci 20 IETF interface switch1.2

ip address 200.28.28.2 255.255.255.0 bgp-policy source qos-group

no ip mroute-cache no cdp enable

Versatile Traffic Management System

RPM-XF

上の

Versatile Traffic Management System

（

VTMS

）では、

Virtual Channel

（

VC;

仮想チャネ ル）間で帯域幅を共有することができます。アイドル状態になっている

VC

の帯域幅を、他の

VC

が使用することができます。

VTMS では、すべての VC が同じ VTMS リンクを共有することができ

ます。また、VTMS は、ATM リンクと Packet Over SONET（POS）リンクまたは GigE リンクのい ずれかをサポートします。

RPM-XF

上の

VTMS

では

65535

の帯域幅除数を使用し、またトラフィック輻輳を処理するためにダ

ミーのフルキューを使用します。これにより、

UBR

（未指定ビットレート）のパケット廃棄を含 むパケット廃棄が可能になります。

VTMS

は、パケットデキューイングを抑止するためにパケットヘッダー内のフロービットを使用

します。

フロー ビット制御には次の 2 種類があります。

•

ソフトウェア フロー ビット

•

ハードウェア キュー ステータス

ソフトウェアフロービットとハードウェアキューステータスの両方がレディ状態を示す場合はパ ケットがエンキューされ、ソフトウェア フロー ビットとハードウェア キュー ステータスの両方が 輻輳状態を示す場合はデキューされます。

パケットがエンキューされると、フロー ビット テーブルにフロー ビットが追加されます。フロー ビットテーブルは、ラインカードが輻輳しているか調べるために使用されます。ラインカードが 輻輳している場合、

VTMS

はダミーのフルキューを作成します。これにより、パケットは強制的に 廃棄、またはデキューされます。

（注）

VTMS は UBR でもダミーのフル キューを使用しますが、RPM-XF は UBR パケットのヘッダーを

廃棄するため、インターフェイス上にトラフィックの輻輳がある場合に

UBR

は廃棄されます。

（注）

RPM-XF

では、

VTMS

がデフォルトで有効になっています。

VTMS バッファ管理

VTMS

では、バッファとキューの違いを知っておくことが必要です。

•

バッファはパケットだけを保存するメモリ領域です。

RPM-XF

には

128MB

のバッファメモリ があります。

•

キューはデータ構造体であり、特定の順序でバッファ内のパケットを指し示します。

パケットはクラス別に分類され、

first-in-first out（fifo; 先入れ先出し）の原則に基づいてキューイン

グされます。キューイングされたパケットは、次の

3

つのパスの

1

つに振り分けられます。

•

ファーストパス

•

プール

0

：

9216

バイト（合計

100

）

•

プール

1

：

4672

バイト（合計

500

）

•

プール

2

：

1600

バイト（合計

30000

）

•

プール

3

：

640

バイト（合計

67671

）

•

プール

4

：

256

バイト（合計

98173

）

•

プール

5

：

64

バイト（合計

131000

） バッファ管理 CLI コマンド

show pxf cpu buffers

show pxf cpu buffers leaked <pool no>

VTMS

キューイング

キューはデータ構造体であり、

VTMS 設定に基づいて特定の順序でバッファ内のパケットを指し示

します。VTMS はパケットを次の 2 つのキュー クラスの 1 つに割り当てます。

ワークキュー パケット キュー

キューイング方式は、必要な QoS 機能、スループット、遅延、パケット サイズによって異なりま す。RMP-XF のキューイングは、小さいパケット、低遅延、高度な QoS に対応する低速、高速どち らのインターフェイス用にも最適化できます。

VTMS

スケジューラは、パケットの振り分け方法を決定します。パケットがクラスに割り当てられ

ると、

VTMS

スケジューラは、これらのパケットを

VTMS

設定に基づいて次のさまざまなタイプの

キューに振り分けます。

•

先入れ先出し（FIFO）

•

フェア キューイング

• Weighted Fair Queuing（WFQ; 均等化キューイング）

• Class Based WFQ（CBWFQ; クラス ベース WFQ)

• Low Latency Priority Queuing（LLQ; 低遅延プライオリティ キューイング）

•

カスタム キューイング

先入れ先出し（

FIFO

）キューイングは、最優先タイプのキューイングで、ルーティングアップデー トのような制御トラフィックで使用します。

フェア キューイングでは、フロー サイズとパケット サイズを基にして、大きいパケットの後の小 さいパケットが待たされないように小さいパケットから処理します。

均等化キューイング (WFQ) では、重みに基づいてパケットを処理します。重みは、各ワーク キュー 内のパケットの

IP

優先順位値に基づいて、そのキューに割り当てられます。

クラスベース

WFQ

（

CBWFQ

）は、分類されたトラフィックを処理します。トラフィックの分類は

ユーザが設定します。重みは、そのキューの帯域幅に基づいて

VTMS

が設定します。

低遅延プライオリティキューイング（

LLQ

）は、このキューイング方式の設定後にオンデマンドで 作成される追加のキューです。LLQ は、送られてきた分類済みのトラフィックを処理し、小さいパ ケットと音声に使用されます。

カスタム キューイングでは、特定のユーザの設定情報に基づいてラウンドロビン方式でパケットを 処理します。カスタムキューイングでは、最大

16

個のキューを使用できます。

キューイング CLI コマンド

show pxf cpu queue <interface> - summarized info

show pxf cpu queue <qid> - detailed info including CIR, MIR, EIR, stats, etc.

show pxf cpu statistics qos <interface>

show pxf cpu police <policy map>

マルチリンク PPP/ リンク断片化インターリービング

マルチリンク PPP/リンク断片化インターリービング（MLP/LFI）では、大きいパケットを小さいフ ラグメントに分割することにより、VoIP パケットのような小さいパケットのために回線が閉塞さ れないようにすることができます。

T1

速度より低速のインターフェイスでは、特に

Voice over IP

（

VoIP

）アプリケーションで、パケッ トの

Maximum Transmission Unit

（

MTU;

最大伝送単位）が最大である場合、低遅延プライオリティ キュー（LLQ）で回線閉塞の危険に達する可能性があります。これを解決するためには、これらの インターフェイスに MLP/LFI を実装します。

RPM-XF

は MLPPP インターフェイスで MLP/LFI をサポートします。MLP/LFI を有効にしたイン

ターフェイスを最大

200

個までサポートします。

MLP/LFI

および

PPP

インターフェイスでは、

Multilink Point-to-Point Protocol

（

MLPPP

）の長いシーケンス番号のフラグメント形式ヘッダーを使 用します。

MLPPP

バンドルでの複数リンク上の

MLP/LFI

はサポートされません。アウトオブシーケンスフ

ラグメントの受信と再組み立てもサポートされません。

パケットがデキューされると、

MLP/LFI は各フラグメントを個別に再スケジュールし、再送します。

MLP/LFI は、すべてのフラグメントを受信した後にのみ遠端でパケットを再組み立てします。

MLP/LFI の設定

MLP/LFI

の設定には、次の設定コマンドを使用できます。

Table 10-1 MLP/LFI 設定コマンド

コマンド 説明

ppp multilink

インターフェイスでマルチリンクを有効にします。

ppp multilink fragmentation

マルチリンク断片化を有効にします。

ppp multilink fragment-delay

<milliseconds>

フラグメント間の最大遅延（ミリ秒）を設定します。たとえば、音 声ストリームの最大遅延を 20 ミリ秒として設定できます。MLPPP はこの値に基づいてフラグメント サイズを選択します。

ppp multilink interleave

バンドルされた伝送でリアルタイムのパケット インターリーブを

有効にします。

match ip rtp

<starting-port-number>

<range-of-ports>

starting-port-number

または

range-of-ports

に基づいて、インターリー ブで優先するトラフィックを設定します。これらの割り当てを使用 してパケットを特定のクラスにマップできます。

match ip rtp

コマンドを使用する方法は、インターリーブの際にトラフィックを分類する方法の

1

つにすぎません。アクセス リストを使用する方法もあります。

policy-map コマンドでは、トラフィッ

クのクラスをプライオリティ キューに関連付け、

priority コマンドでポリシー マップ内でのそのク

ラスのプライオリティを設定します。次に、

service policy

でこの分類とアクションをインターフェ イスに対応付けます。たとえば、次のように設定します。

class-map match-all VOIP match ip rtp 16384 16383 class-map LESS_CRITICAL

match access-group 101 policy-map VOIP_PRI

class VOIP priority 50

class LESS_CRITICAL

set ip precedence 5 interface sw1.100 point-to-point pvc toortr01 0/58

vbr-nrt 406 406

protocol ppp Virtual-Template15 interface Virtual-Template15 bandwidth 320

ip address 10.16.0.105 255.255.255.252 ip tcp header-compression iphc-format service-policy output VOIP_PRI ppp multilink

ppp multilink fragment-delay 14 ppp multilink interleave

ip rtp header-compression iphc-format

インターネット プロトコル ヘッダー圧縮の設定

Internet Protocol Header Compression

（

IPHC;

インターネットプロトコルヘッダー圧縮）を使うと、

IP

ヘッダーのサイズがきわめて大きい場合やヘッダーとペイロードの大きさがほぼ同じ場合に、

PPP リンクの帯域幅利用率が増加します。PPP リンクの利用率は、1 つの集約ノードが処理できる

呼び出しの数に直接影響する点で重要です。IPHC は、compressed Real Time Protocol（cRTP; 圧縮

RTP

）、

compressed User Datagram Protocol

（

cUDP;

圧縮

UDP

）、および

compressed Transport Control Protocol

（

cTCP;

圧縮

TCP

）をサポートします。

RPM-XF

は、エンドポイントルータ向けのマルチリンク

PPP

または

PPPoATM PVC

上の

IP

データ グラムを圧縮します。各

PVC

は複数の

IPHC

データフローをサポートします。各フローは、

IP/UDP

ヘッダーの一意な組み合わせを表します。RPM-XF は、PVC あたり 1000 のフロー、カードあたり

200

の

PVC

をサポートします。非アクティブなフローは、一定のタイムアウト時間の経過後、解放

されます。このタイムアウト時間は設定可能です。

IPHC の設定

IPHC が有効なフローは、最初のパケットを完全なヘッダー（通常の IP+UDP および IPHC ヘッダー

の特殊な形式）付きで送信します。後続のパケットは、cUDP または cRTP プロトコルを使用して 圧縮されます。このプロトコルにより、完全なヘッダーは置換されて、

IPID

、

RTP

シーケンス、

RTP

タイムスタンプなど元のヘッダーとは異なる

IP/UDP/RTP

ヘッダーフィールドに対応するデルタと なります。各デルタはゼロまたは非ゼロです。ゼロはヘッダーに変更がなかったことを示します。

デルタがゼロのパケットは、基本フィールドだけを含み、サイズも最小限です。デルタが非ゼロの パケットは、デルタの数と値に応じてサイズが異なります。デコンプレッサは、元の完全なヘッ ダーのコピーを保持し、パケットヘッダーを再組み立てします。

IPHC

は次のように設定できます。

• IPID

デルタ付きの圧縮パケット（すべてのデルタ付きでの通常圧縮）

デコンプレッサは、

IPID

デルタ付きの圧縮パケットを受け取ると、保存してあった圧縮前の ヘッダーのそれぞれのフィールドにデルタを追加することにより、パケットヘッダーを再組み 立てします。一般に、

IPHC

は、

cUDP

向けに

8

ビット圧縮が使用されている場合は、ヘッダー を

2

～

5

バイト（

16

ビット圧縮が使用されている場合はもう

1

バイト追加、

UDP

チェックサ ムが存在している場合はさらにもう

2

バイト追加）に圧縮します。

cRTP

向けに

8

ビット圧縮 が使用されている場合は、

2

～

8

バイト（

16

ビット圧縮が使用されている場合はもう

1

バイト 追加、

UDP

チェックサムが存在する場合はさらにもう

2

バイト追加）に圧縮します。

この機能を有効にするには、

ip rtp header-compression iphc-format

コマンドを使用します。

• IPID

デルタなしの圧縮パケット（

IPID

デルタなしの

cUDP

）

デコンプレッサは、圧縮パケットを受け取ると、保存してあったヘッダー情報を使って、上記 と同じ方法により、パケットを再組み立てします。ただし、コンプレッサが

IPID

デルタを符号 化しないために、デルタが

0

とされ、

IPID

フィールドの完全性が保証されない場合を除きます。

この機能を有効にするには、

ip rtp header-compression iphc-format

および

hw-module rpm ipran

コマンドを使用します。詳細については、「

IP-RAN

向けの

RPM-XF

の設定」（

P. 10-32

）を参照 してください。

（注） この機能は、IPHC 拡張機能の 1 つで、

IP-RAN が有効な場合のみ有効です。 IP-RAN が無効

な場合、IPHC は通常の圧縮を使用します。

（注）

RPM-XF は TCP 圧縮解除をサポートしていますが、 TCP 圧縮はサポートしていません。 TCP パケッ

トは常に圧縮なしで送信されます。圧縮された

TCP

パケットの圧縮解除は、それらをルートプロ セッサにパントすることによって行われます。圧縮された TCP トラフィックには、PXF とルート プロセッサ間で個別のキューが使用されます。

TCP

パケットは

2.4MBps

を超える速度で廃棄され ます。IPHC を有効にしたインターフェイスでは、特にカスタマー エッジ ルータが TCP 圧縮を選 択的に停止できない場合は

TCP

トラフィックを搬送しないでください。

圧縮の設定

デフォルトでは、

cRTP

プロトコルは

UDP

および

RTP

パケットをすべて圧縮します。

RTP

は別と

して

UDP

パケットを圧縮することが容認できないネットワークの場合には、

UDP

圧縮の無効を選

択することができます。

cRTP

が有効なときの

UDP

圧縮の有効

/

無効を指定するには、

hw-module rpm udp-comp コマンドを使用します。

（注）

IP-RAN が有効なときは UDP 圧縮を無効にはできません。IP-RAN は cUDP パケットのみを圧縮し

ます。

IPHC をサポートしているコマンド

次の

CLI

コマンドは

IPHC

をサポートしています。

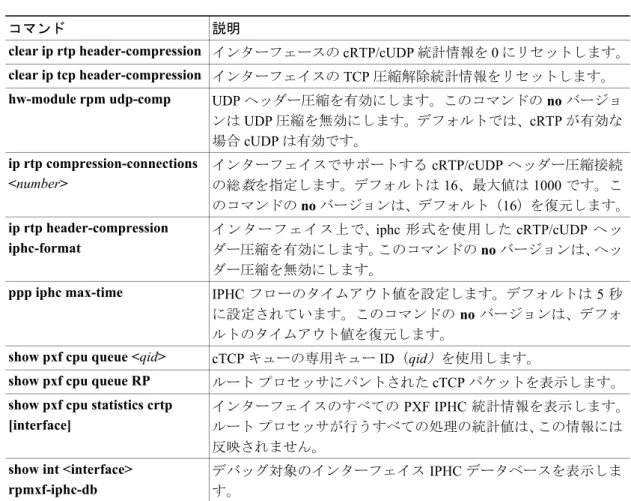

表10-2 設定コマンド

コマンド 説明

clear ip rtp header-compression

インターフェースの

cRTP/cUDP

統計情報を

0

にリセットします。

clear ip tcp header-compression

インターフェイスの

TCP

圧縮解除統計情報をリセットします。

hw-module rpm udp-comp UDP

ヘッダー圧縮を有効にします。このコマンドの

no

バージョ

ンは

UDP

圧縮を無効にします。デフォルトでは、

cRTP

が有効な

場合 cUDP は有効です。

ip rtp compression-connections

<number>

インターフェイスでサポートする cRTP/cUDP ヘッダー圧縮接続 の総数を指定します。デフォルトは 16、最大値は 1000 です。こ のコマンドの

no

バージョンは、デフォルト（

16

）を復元します。

ip rtp header-compression iphc-format

インターフェイス上で、

iphc

形式を使用した

cRTP/cUDP

ヘッ ダー圧縮を有効にします。このコマンドの

no

バージョンは、ヘッ ダー圧縮を無効にします。

ppp iphc max-time IPHC フローのタイムアウト値を設定します。デフォルトは 5 秒

に設定されています。このコマンドの no バージョンは、デフォ ルトのタイムアウト値を復元します。

show pxf cpu queue <qid> cTCP

キューの専用キュー

ID

（

qid

）を使用します。

show pxf cpu queue RP

ルートプロセッサにパントされた

cTCP

パケットを表示します。

show pxf cpu statistics crtp [interface]

インターフェイスのすべての

PXF IPHC

統計情報を表示します。

ルートプロセッサが行うすべての処理の統計値は、この情報には 反映されません。

show ip rtp header-compression

および

show ip tcp header-compression

コマンドは、次のような

IPHC

統計情報を表示します。

show ip rtp header-compression [interface]

インターフェイスのすべての統計情報を表示します。

show ip tcp header-compression [interface]

インターフェイスの

TCP

圧縮解除統計情報を表示します。

表10-2 設定コマンド（続き）

コマンド 説明

表10-3 IPHC 統計情報

統計情報 説明

Rcvd:

total

デコンプレッサが処理した総パケット数。

compressed

受信した圧縮 cRTP/cUDP パケット数。

status msgs

受信したコンテキストステータスメッセージ。このメッセージは、圧縮パ

ケットのヘッダーに格納されたシーケンス番号がデコンプレッサが予期する ものと異なる場合にデコンプレッサが送信します。また、フローがデコンプ レッサでタイムアウトとなり、タイムアウトに対する応答としてコンプレッ サが完全なヘッダーを送信しなかった場合にも、このメッセージが送信され ます。

dropped

エラーのため廃棄された圧縮パケットの数を示します。

Sent:

total

コンプレッサが処理した総パケット数。

compressed

送信した圧縮 cRTP/cUDP パケット数。

status msgs

送信したコンテキスト ステータス メッセージ。このメッセージは、デコンプ

レッサが、受信した圧縮パケットにシーケンス番号の問題を見つけた場合に 送信します。

Connect:

collisions

再試行の後に空の接続

ID

が見つからない場合に送信した非圧縮パケットの

数。

rx slots

、

tx slots

仮想アクセスインターフェイス上の

cRTP/cUDP

接続の数を示します。この

数は、

PPPoATM またはマルチリンク PPP の最終ネゴシエート値を表します。

IPHC の例

次の例は IPHC 情報を表示しています。

show pxf cpu statistics crtp [interface]

Interface Virtual-Access3:

Rcvd: compressed : 0 pkts / 0 bytes fullheader : 0 pkts / 0 bytes dropped : 0 pkts

cs (status) : 0 pkts

Sent: compressed : 0 pkts / 0 bytes fullheader : 0 pkts / 0 bytes uncompressed: 0 pkts / 0 bytes cs (status) : 0 pkts

Collisions : 0 pkts

Punted to RP : 0 pkts (IP Options/RTP ext/CSRC) Compressed TCP in : 0 pkts

Max CID : 1000 Cids in use : 0 Timeout (compr) : 9 Timeout (decompr) : 8

show int <interface> rpmxf-iphc-db

Interface : Virtual-Access3

IPHC enabled: yes IPHC id: 1 vcci: 15 states: 0 hashMask: 0x3E8 Tx stats in shadow memory:

compressedout :pkts = 0 , bytes = 0 uncompressedout :pkts = 0 , bytes = 0 fullheaderout :pkts = 0 , bytes = 0 cs_packet_rcvd 0 num_cid_collisions 0 Rx stats in shadow memory:

compressedin :pkts = 0 , bytes = 0 fullheaderin :pkts = 0 , bytes = 0 compressed_tcp_in :pkts = 0

cs_packet_sent 0 punted(IP options/RTP ext/CSRC list) 0 tossed packets(bad CRC) 0

IPHC enabled on PXF(read from PXF): yes
