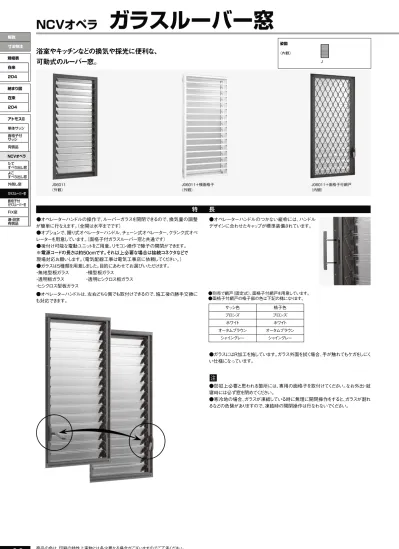

浴室やキッチンなどの換気や採光に便利な、

可動式のルーバー窓。

●オペレーターハンドルの操作で、ルーバーガラスを開閉できるので、換気量の調整 が簡単に行なえます。（全開は水平までです）

●オプションで、握り式オペレーターハンドル、チェーン式オペレーター、クランク式オペ レーターを用意しています。（面格子付ガラスルーバー窓と共通です）

●後付け可能な電動ユニットをご用意。リモコン操作で障子の開閉ができます。

※電源コードの長さは約50cmです。電源コードの長さは約50cmです。それ以上必要な場合は接続コネクタなどで  それ以上必要な場合は接続コネクタなどで   現場対応お願いします。（電気配線工事は電気工事店に依頼してください。）

●ガラスは5種類を用意しました。目的にあわせてお選びいただけます。

・無地型板ガラス  ・横型板ガラス

・透明板ガラス  ・透明ヒシクロス板ガラス

・ヒシクロス型板ガラス J06011

（外観）

J06011＋面格子付網戸

（内観）

J06011＋横面格子

（外観）

姿図

（内観）

J

特  長

サッシ色 格子色

ブロンズ ホワイト ブロンズ

ホワイト

オータムブラウン オータムブラウン

●別売で網戸（固定式）、面格子付網戸を用意しています。

●面格子付網戸の格子部の色は下記の様になります。

シャイングレー シャイングレー

●オペレーターハンドルは、左右どちら側でも取付けできるので、施工後の勝手交換に も対応できます。

●オペレーターハンドルのつかない縦枠には、ハンドル デザインに合わせたキャップが標準装備されています。

●ガラスにはR加工を施しています。ガラス外面を拭く場合、手が触れてもケガをしにく い仕様になっています。

.

●防犯上必要と思われる箇所には、専用の面格子を取付けてください。なお外出・就 寝時には必ず窓を閉めてください。

●寒冷地の場合、ガラスが凍結している時に無理に開閉操作をすると、ガラスが割れ るなどの危険がありますので、凍結時の開閉操作は行なわないでください。

NCVオペラ  ガラスルーバー窓

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

31

納まり図（204）

共通有償品

41

規格表

（204）

102（134） （134）

組み合わせ ユニット

36 186（200） （200）

有償品

182（199） （199）

連・段セット

175（195） （195）

本体

2,182〜2,199 30 在来（窓）・204

寸法特注範囲

Jタイプ ガラス高（gh） 85／枚

W−103 ガラス幅（gw）

ガラス寸法割出し公式（単位mm）

（mm）

0 （mm）

1,000 500

1,000 2,000

MAX:2,199

MAX:900

サッ シ

サッシW

MIN:220

MIN:349 H

640600

1,406

500 1,870

（mm）

0 （mm）

1,000 500

1,000 2,000 1,830

MAX:2,159

MAX:640

MIN:220

MIN:1,564 1,500

500 600 サッ

シ

サッシW H

※全てオペレーターは2個入ります。

H

W

（内観）

Jタイプ

※必ず、窓・テラスの指定をしてください。

オペレーター1個349≦H≦1,406 オペレーター2個1,406＜H≦2,199

在来（窓）・204 在来（テラス）

●窓・テラスでは基本寸法Ｈの押え位置が異なります。 （部材は全て同じです）

●上記寸法以外は製作不可。

●H456mm以下にはクランク式オペレーターは取付けできません。

H寸法製作範囲およびガラス使用枚数表  ガラス枚数 製作範囲Hmm ガラス枚数 製作範囲Hmm

349〜381 4 420〜456 5 490〜532 6 561〜607 7 631〜683 8 702〜758 9 770〜834 10 843〜909 11 913〜983 12    984〜1,053 13 1,054〜1,124 14 1,125〜1,194 15 1,195〜1,265 16 1,266〜1,335 17 1,336〜1,406 18 1,407〜1,423 19 1,425〜1,441 19 1,443〜1,459 19 1,461〜1,476 19 1,477〜1,494 20 1,496〜1,513 20 1,515〜1,532 20 1,534〜1,547 20 1,548〜1,564 21 1,568〜1,584 21 1,588〜1,604 1,608〜1,617 1,618〜1,635

21 21 22

1,660〜1,677 22 1,639〜1,656 22 1,681〜1,688 22 1,689〜1,705 23 1,711〜1,727 23 1,733〜1,749 23 1,755〜1,758 23 1,759〜1,776 24 1,782〜1,799 24 1,805〜1,822 24 1,828〜1,829 24 1,830〜1,846 25 1,854〜1,870 25 1,878〜1,894 25 1,900〜1,917 26 1,925〜1,942 26 1,950〜1,967 26 1,971〜1,987 27 1,997〜2,013 27 2,023〜2,039 27 2,041〜2,058 28 2,068〜2,085 28 2,095〜2,111 28 2,112〜2,128 29 2,140〜2,156 29 2,168〜2,181 29

在来（テラス）

ガラス枚数

製作範囲Hmm 製作範囲Hmmガラス枚数

1,599〜1,616 22 1,620〜1,637 22 1,641〜1,648 22 1,649〜1,665 23 1,671〜1,687 23 1,693〜1,709 23 1,715〜1,718 23 1,719〜1,736 24 1,742〜1,759 24 1,765〜1,782 24 1,788〜1,789 24 1,790〜1,806 25 1,814〜1,830 25

1,838〜1,854 25 1,860〜1,877 26 1,885〜1,902 26 1,910〜1,927 26 1,931〜1,947 27 1,957〜1,973 27 1,983〜1,999 27 2,000 26 2,001〜2,018 28 2,028〜2,045 28 2,055〜2,071 28 2,072〜2,088 29 2,100〜2,116 29 1,568〜1,577 21

2,128〜2,141 29 1,578〜1,595 22

2,142〜2,159 30 1,564 21

組子・換気窓・面格子取付可否表（詳細はP.24参照）

仕  様

使用対象………木造

主材質………アルミ形材（ブロンズ・ホワイト・オータムブラウン・シャイングレー）

使用可能ガラス厚……6〜6.8mm      （ガラス種類）

     ・無地型板ガラス（F6K）………6mm      ・透 明 板ガラス（FL6）………6mm      ・ヒシクロス型板ガラス（WKH）……6.8mm      ・横型板ガラス（WKT）………6.8mm      ・透明ヒシクロス板ガラス（PHW）…6.8mm

基本性能………耐風圧性S-3（160）等級、気密性A-3（8）等級、水密性W-2（15）等級      （ ）内は旧等級を示す

     （一部機種で上記基本性能に該当しないものがあります）

出荷形態………ノックダウン

◯ 姿図

−

−

換気窓 面格子

組子

単板ガラス

単位：mm

.

●浴室にご使用の場合は、必ずアングル皿木ネジにコーキングワッシャーを ご使用ください。詳細は、共通有償品頁を参照願います。

 下図のように、アングル裏側から縦枠結露受ピースの足と取付け穴が完 全にふさがるようにシーリングしてください。

シーリング

※組立て後、はみ出した  シーリング材はふき  取ってください。

縦枠結露受ピース

（特注対応）

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

クランク式オペレーターの各ギヤは、がたつかないよう に取り付けてください。プラスターボード等の上から取り 付ける場合は、必ず裏にカイ物をしてください。

姿図

●ガラスは5種類、目的に合わせてお選びいただけます。

  

 

 

 

●ガラスにはR加工を施しました。ガラス外側を拭く場合、

手が触れてもケガをしにくい仕様になっています。

●オプションで、各種オペレーターを用意しています。

 握り式オペレーター  ハンドル

標準のオペレーターハンドルで は出幅が大きすぎる場合に使い ます。

 チェーン式オペレーター 窓の位置が高いとき、ボール  チェーンを引いて開閉操作し ます。

 クランク式オペレーター チェーン式オペレーターのように 真下にチェーンを垂らして操作で きない場合に使いま す。

●オペレーターハンドルの操作で、ルーバーガラスを開 閉 できるの で 、換 気 量 の 調 整 が 簡 単 に 行 なえ  ます。（全開は水平までです。）

プライバシーを守りながら、換気や採光のできる可動式ルーバー窓。

面格子取付専用枠ですので、施工性に優れています。

MJ06011／たて面格子

（外観）

MJ06011／ヒシクロス面格子

（外観）

MJ06011／セキュリティフィルター

（外観）

特  長

MJ06011／横面格子

（外観）

ガラス全開状態 ガラス全閉状態

.

●面格子取付専用枠です。面格子の取り付けは、格子 をケンドンに建て込んでからネジで止めるだけの簡単施

工です。

●面格子の種類は5種類。

たて面格子・ヒシクロス面格子・横面格子・井桁面格子・

セキュリティフィルターを用意しています。

●別売で網戸（固定式）を用意しています。

R加工

（室外） （室内）

ルーバーガラス

透明ヒシクロス型板ガラス（PHW）

無地型板ガラス（F6K）

透明板ガラス（FL6）

ヒシクロス型板ガラス（WKH）

横型板ガラス（WKT）

たて面格子 ヒシクロス 面格子

横面格子 セキュリティ

フィルター 井桁面格子

.

●外出・就寝時には必ず窓を閉めてください。

●寒冷地の場合、ガラスが凍結している時に無理に開閉操作をすると、ガラスが割 れるなどの危険がありますので、凍結時の開閉操作は行なわないでください。

※セキュリティフィルターは、羽根材に油煙がかかると割れる恐れがありますのでキッチ ンには使用しないでください。

MJ06011／井桁面格子

（外観）

NCVオペラ  面格子付ガラスルーバー窓

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

33

仕  様

使用対象……… 木造

主材質：本体・アルミ面格子 ………アルミ形材（ブロンズ・ホワイト・オータムブラウン・シャイングレー）

使用可能ガラス厚  ……… 6〜6.8mm

  （ガラス種類）

  ・無地型板ガラス（F6K）………6mm   ・透 明 板ガラス（FL6）………6mm   ・ヒシクロス型板ガラス（WKH）……6.8mm   ・横型板ガラス（WKT）………6.8mm   ・透明ヒシクロス板ガラス（PHW）…6.8mm

基本性能……… 耐風圧性S-3（160）等級、気密性A-3（8）等級、水密性W-2（15）等級

  （ ）内は旧等級を示す

  （一部機種で上記基本性能に該当しないものがあります）

出荷形態 ……… 面格子は完成品、本体はノックダウン

換気窓 組子

単板ガラス 姿図

−

−

組子・換気窓取付可否表（詳細はP.24参照）

寸法特注範囲

●オペレーターハンドルは、左右どちら側でも取付けできるので、

施工後の勝手交換にも対応できます。

●オペレーターハンドルのつかない縦枠に は、ハンドルデザインに合わせたキャップが 標準装備されています。

特  長

1406 1421

640 0

(mm)

(mm) MAX：1513

MIN：349

MIN：280 MAX：900

※   範囲はたて格子の製作不可。

オペレーター1個 オペレーター2個

349≦H≦1406 H≧1407 サッシW サッ

シ H

ガラス高（gh）

ガラス幅（gw）

85／枚 W−103 ガラス寸法割出し公式（単位mm）

●1,422mm以上はたて格子製作不可。

●上記寸法以外は製作不可。

※H456mm以下にはクランク式オペレーターは取付けできません。

H寸法製作範囲およびガラス使用枚数表

※349〜381

※420〜456  490〜532  561〜607  631〜683  702〜758  770〜834  843〜909  913〜983    984〜1053  1054〜1124

4 5 6 7 8 9 10 11 12 13 14 製作範囲H（mm）

 1125〜1194  1195〜1265  1266〜1335  1336〜1384  1385〜1406  1407〜1423  1425〜1441  1443〜1459  1461〜1476  1477〜1494  1496〜1513

15 16 17 18 18 19 19 19 19 20 20 ガラス枚数 ガラス枚数 製作範囲H（mm）

単位：mm

.

●浴室にご使用の場合は、必ずアングル皿木ネジにコーキングワッシャーを ご使用ください。詳細は、共通有償品頁を参照願います。

 下図のように、アングル裏側から縦枠結露受ピースの足と取付け穴が完 全にふさがるようにシーリングしてください。

シーリング

※組立て後、はみ出した シーリング材はふき 取ってください。

縦枠結露受ピース

納まり図（204）

共通有償品

41

規格表

（204）

106（138） （138）

組み合わせ ユニット

36 186（200） （200）

有償品

182（199） （199）

連・段セット

177（196） （196）

本体

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

単板ガラス ◯ ◯（テラスは幅詰用） ◯ ◯ 姿図

シンプルなデザインで採光率の高い窓です。

（内観）

他の窓との組み合わせで幅広い使い方ができます。

また、テラスタイプも用意しています。

仕  様

寸法特注範囲

使用対象……… 木造

主材質……… アルミ形材（ブロンズ・ホワイト・オータムブラウン・シャイングレー）

付属品……… 先付ビード

使用可能ガラス厚……  単板ガラス/窓 2〜6.8mm

  テラス 6〜8mm

基本性能……… 耐風圧性S-3（160）等級［テラスタイプはS-2（120）等級］、   気密性A-4（2）等級、 水密性W-3（25）等級

  （ ）内は旧等級を示す

  （一部機種で上記基本性能に該当しないものがあります）

出荷形態……… ノックダウン

ガラス寸法割出し式（単位mm）

※必ず、窓・テラスの指定をしてください。

H

W

在来（テラス）

在来（窓）・204（窓）

(mm)

0 (mm) 1,000 1,000

2,000 2,4003,000 1,414

2,000 3,000

MAX:2,500

MAX:3,000

6mmガラス

基本寸法

W基本寸法

MIN:240

MIN:180 1,699 中桟付

H

中桟付

（特注）

中桟なし

(mm)

0 (mm) 1,000 1,000

2,000 3,000 1,459

2,000 3,000

MAX:2,500

MAX:3,000

基本寸法

W基本寸法

MIN:240

MIN:350

1,736

H

在来（テラス）

在来（窓）・204（窓）

F

F06011

（外観）

F06011＋ヒシクロス飾り格子

（外観）

F06011＋アルミ組子

（外観）

F07418（テラス）

（外観）

ヒシクロス飾り格子 面格子

換気窓 アルミ組子

姿図

組子・換気窓・面格子・ヒシクロス飾り格子取付可否表（詳細はP.24参照）

※中桟付は窓タイプのみ特注で対応。

単位：mm

NCVオペラ  FIX窓

.

●浴室にご使用の場合は、必ずアングル皿木ネジにコーキングワッシャーを ご使用ください。詳細は、共通有償品頁を参照願います。

 下図のように、アングル裏側から縦枠結露受ピースの足と取付け穴が完 全にふさがるようにシーリングしてください。

シーリング

※組立て後、はみ出した  シーリング材はふき  取ってください。

縦枠結露受ピース

(mm)

0 (mm) 1,000 1,000

2,000 3,000 1,459

2,000 3,000

MAX:2,500

MAX:3,000

MIN:240

MIN:390

1,736

基本寸法

W基本寸法 H

単板ガラス ガラス高（gh） gh=H−56 ガラス幅（gw） gw=W−62

単板ガラス ガラス高（gh） gh=H−91 ガラス幅（gw） gw=W−76

単板ガラス ガラス高（gh） gh=H−131 ガラス幅（gw） gw=W−76 204（テラス）

204（テラス）

納まり図（204）

共通有償品

41

規格表

（204）

110（142） （142）

組み合わせ ユニット

36 186（200） （200）

有償品

182（199） （199）

連・段セット

178（197） （197）

本体

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

35

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

NCVオペラ ガラスルーバー窓 在来

ガラスルーバー窓

縦断面図 横断面図

J

1

W Wー10

25 20

25 2.5

25 20 2.5

13

25

123.5152744

30 15 25 25

15 30

w:内法基準寸法

シーリング(別途)

防湿気密フィルム(別途) 透湿防水シ−ト(別途)

防水テ−プ(別売部品)

B142G14001A

窓

_{縮尺：1／6}

27 15

2.59 40 20

12

44

37

H＋6 P H

2.5

30

25 4.539 22

30

11 h:内法基準寸法

防湿気密フィルム（別途）

防水テープ（別売部品） 先張防水シ−ト（別売部品） 透湿防水シ−ト（別途）

シ−リング

(別途

) 防湿気密フィルム(別途

)

シ−リング

(別途

) 透湿防水シ−ト

(別途

)防水テープ

(別売部品

) 電動ユニット本体取付位置：P20285

38 40

オペレーターハンドル 取付位置

442715

40

64

0.5

電動ユニット本体位置P 267 263.5 282.5 277 277.5 H呼称

05 07 09 11 13

〈ガラスルーバー窓電動ユニット本体位置図〉

電動ユニット 本体位置 電動ユニット

本体位置

（ ）電動ユニット本体位置

電動ユニット

基本寸法／納まり参考図

^解説

寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

商品の色は、印刷の特性上実物とは多少異なる場合がございますのでご了承ください。

掲載価格には、消費税、ガラス代（ガラス組込商品を除く）、組立代、取付費、運賃等は含まれておりません。

176

基本寸法／納まり参考図

NCVオペラ ガラスルーバー窓 在来

ガラスルーバー窓 J

_{縮尺：1／6}

30

15 25 25 15

30

442715123.5

25 20 1

13 2.5 2.5

25 20 25

W−10

W

25

B142G14002

＋面格子付網戸 窓

縦断面図

ガラスルーバー窓 J テラス

ガラスルーバー窓 各オペレーター

縦断面図 横断面図

（基本図）

（基本図）

4.5

30

92.52.5 22

30

11H＋625

44 27 15

393712 H

40 20

オペレーター取付位置 P

2511

44 27 15

30

37 92.52.5 オペレーター取付位置

30

2220

30

12 H40

4.539

H＋46

B142G10008

P

B142G14004A

46

64152744 442715 152744

80

87

70

132

177

70

にぎり式オペレーター チェーン式オペレーター（L33） チェーン式オペレーター（L137）

（特注対応）

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

NCVオペラ 面格子付ガラスルーバー窓 在来

井桁格子

横断面図 44 27 15

3040

1112 オペレーター取付位置 P H

9

37 2022

面格子出来寸法

(Hー9

)

34

34.516.5 158

30 8.5 8.5

241019

32.5

h：内法基準寸法

2.52.5

防水テープ

(別売部品

)シ−リング

(別途

) 透湿防水シ−ト

(別途

) 防湿気密フィルム(別途

)

防水テープ（別売部品）シ−リング

(別途

) 透湿防水シ−ト（別途）

先張防水シ−ト（別売部品） 防湿気密フィルム（別途）

B664G10005B

面格子出来寸法(W＋42)

W

34

16 16

2.5 20

2.5 20

31.5

25 20

25 2.5

25 20 2.5

13

25

123.5271544

30 30

1

15 25 25 15

w:内法基準寸法 防湿気密フィルム(別途)

透湿 防水シ−ト(別途) 防水 テ−プ(別売部品)

シ−リング(別途)

B664G15003A

縦断面図

44 27 15

3040

1112 オペレーター取付位置 P H

9

37 2022

面格子出来寸法

(Hー9

)

34 32

31.5

34.516.5 15819

30 15

h：内法基準寸法

2.52.5

透湿防水シ−ト

(別途

)

シ−リング

(別途

) 防水テープ(別売部品

) 防湿気密フィルム(別途

)

防水テープ（別売部品） 先張防水シ−ト（別売部品） 透湿防水シ−ト（別途）

シ−リング

(別途

) 防湿気密フィルム（別途）

B664G10001A

面格子付ガラスルーバー窓 MJ 窓

_{縮尺：1／6}

横断面図

30or15 30or15 面格子出来寸法(Wー42)

W

3431

2.5 2.5

16 16

17

25 20

25 25

20 25 13

123.5152744

30 30

1 P 100≒ P×N P 100≒

15 25 25 15

w：内法基準寸法 2.5 2.5

防水 テ−プ(別売部品) 透湿 防水シ−ト(別途)

防湿気密フィルム(別途)

シーリング(別途)

B664G15001A

縦断面図

たて面格子

●電動ユニットについては、P.175を参照ください。

基本寸法／納まり参考図

^解説

寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

商品の色は、印刷の特性上実物とは多少異なる場合がございますのでご了承ください。

掲載価格には、消費税、ガラス代（ガラス組込商品を除く）、組立代、取付費、運賃等は含まれておりません。

178

基本寸法／納まり参考図

NCVオペラ FIX窓 単板ガラス仕様 在来

FIX窓 F （単板ガラス）

_{縮尺：1／6}

H

H＋6 22.54.537

44 27 15

2040

2.52.5 30 22

25 12

11 h:内法基準寸法

防水テープ

(別売部品

)

防水テープ

(別売部品

)シーリング

(別途

)

シーリング

(別途

)

窓

縦断面図

横断面図

152744

2.5 20

25 2.5

20 25

15 30 15

30

18 18

18 18

Wー10

W w:内法基準寸法

防水テープ(別売部品) シーリング(別途)

B119G10001A

解説

寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

FIX窓 F （単板ガラス）

縮尺：1／6

H

H＋6 22.54.537

44 27 15

20

30 22

25 12

11 152744

20 25 20

25

15 30 15

30

18 18

18 18

Wー10

W

2.5

2.5

2.5 40

2.5 w:内法基準寸法

h:内法基準寸法

シーリング(別途)

防湿気密フィルム（別途）

シ−リング

(別途

) 防水テープ（別売部品） 先張防水シ−ト（別売部品） 透湿防水シ−ト（別途）

防水テ−プ(別売部品) 透湿防水シ−ト(別途)

防湿気密フィルム(別途)

防湿気密フィルム

(別途

)

防水テープ

(別売部品

) 透湿防水シ−ト

(別途

)

シーリング

(別途

)

B119G10004A

窓 サイディング納まり

縦断面図

横断面図

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

商品の色は、印刷の特性上実物とは多少異なる場合がございますのでご了承ください。

掲載価格には、消費税、ガラス代（ガラス組込商品を除く）、組立代、取付費、運賃等は含まれておりません。

180

基本寸法／納まり参考図

NCVオペラ FIX窓 単板ガラス仕様 在来

FIX窓 （単板ガラス）

横断面図

縮尺：1／6

F

防湿気密フィルム

(別途

)

透湿防水シ−ト

(別途

)

シーリング

(別途

) 防水テープ(別売部品

)

シ−リング

(別途

) 防水テープ(別売部品

) 先張防水シ−ト

(別売部品

) 透湿防水シ−ト

(別途

) 防湿気密フィルム（別途）

121125 29.597

15 27 44

22

30

H＋46 6025

22.5 2040H

アルミ組子H

151515 h：内法基準寸法

2.52.5 0.50.5

B645G10001A

防湿気密フィルム(別途) 透湿防水シ−ト(別途)

防水テ−プ(別売部品)

W

271544

15

15 15

30 30

25 30

20 15

25 30

20 15 Wー10

30 30

アルミ組子W

w：内法基準寸法

2.5 2.5

0.5 0.5

シ−リング(別途)

B645G10002A

テラス

縦断面図

＋アルミ組子後付Ⅲ型

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

195

NCVオペラ ガラスルーバー窓 単板ガラス仕様 204

基本寸法／納まり参考図

^解説

寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

縦断面図

縮尺：1／6

ガラスルーバー窓 各オペレーター

横断面図

木部開口寸法（ROW）

W

h:内法基準寸法 H 木部開口寸法（ROH）

P

H＋6

Wー10

w:内法基準寸法

11 1237

30

394.525

44 27 15

2.59 30 22

2.5 40 20

25 20 25 2.5

25 20 25 2.5 13

123.5152744

30 15 25 25

15 30

1 T

シ−リング(別途) 防水テ−プ（別売部品）

透湿防水シ−ト（別途）

T

防湿気密フィルム（別途）

シ−リング

(別途

) 防湿気密フィルム（別途）

透湿防水シ−ト（別途）

防水テープ（別売部品） 先張防水シ−ト（別売部品） 防湿気密フィルム(別途

)

透湿防水シ−ト

(別途

)

シーリング

(別途

) 防水テープ(別売部品

)

B142G14101A

電動ユニット本体取付位置：P20

285

38 40

オペレーターハンドル 取付位置

442715

40

64

0.5

D671G10008A

電動ユニット本体位置P

267 263.5 282.5 277 277.5 H呼称

05 07 09 11 13

新寸法

〈ガラスルーバー窓電動ユニット本体位置図〉

電動ユニット 本体位置 電動ユニット

本体位置

（ ）電動ユニット本体位置

電動ユニット

46

64152744

にぎり式オペレーター

442715

80

87

70

チェーン式オペレーター（L33）

B142G14004A

152744

132

177

70

チェーン式オペレーター（L137）

※電動ユニットについては、 電動ユニットについては、 ガラスルーバー窓ページを参照ください。 ガラスルーバー窓ページを参照ください。 を参照ください。

縮尺：1／6

44 27 15

302.5

2.5 40

1112 オペレーター 取付位置 P H

9

37 20

22

面格子出来寸法

(Hー9

)

34

34.516.5 158

15 27 44 34 31

30

24

32.5

17

1719 h:内法基準寸法 木部開口寸法（ROH）

防湿気密フィルム（別途）

防水テープ（別売部品） 先張防水シ−ト（別売部品） 透湿防水シ−ト（別途）

シ−リング

(別途

) 防湿気密フィルム(別途

)

シ−リング

(別途

) 透湿防水シ−ト

(別途

)防水テープ

(別売部品

)

B664G10007A

44 27 15

111237

面格子出来寸法

(Hー9

)

34

34.516.5 158

15 27 44 34 31

30 8.5 8.5

241019

32.5

302.52.5 40

オペレーター 取付位置 P H

9 20

22

h:内法基準寸法 木部開口寸法（ROH）

シ−リング

(別途

) 防湿気密フィルム（別途）

透湿防水シ−ト（別途）

防水テープ（別売部品） 先張防水シ−ト（別売部品） 防湿気密フィルム(別途

)

透湿防水シ−ト

(別途

)

シーリング

(別途

) 防水テープ(別売部品

)

B664G10009A

縦断面図

縦断面図

横面格子

ヒシクロス面格子

横断面図

横断面図

面格子出来寸法(Wー42)

W

34

16 16

2.5 20

2.5 20

31.5

25 20 25 2.5

13

2.5 20 25

25

123.5152744

30 30

1

15 25 25 15

w:内法基準寸法

木部開口寸法（ROW）

防湿気密 フィルム(別途) 防水テ−プ (別売部品) 透湿防水 シ−ト(別途)

シ−リング(別途)

B664G15004A

面格子出来寸法(Wー42)

34

16 16

2.5 20

2.5 20

31.5

w:内法基準寸法 W 木部開口寸法（ROW）

25 20 2.5

13 2.5

20 25 1

123.5152744

30

15 25 25 15

防水テ−プ

（別売部品）

透湿防水 シ−ト（別途）

T

防湿気密 フィルム（別途）

T

シ−リング(別途)

B664G15101A

NCVオペラ 面格子付ガラスルーバー窓 単板ガラス仕様 204

基本寸法／納まり参考図

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

197

NCVオペラ FIX窓 単板ガラス仕様 204

基本寸法／納まり参考図

^解説

寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

縦断面図

縮尺：1／6

44 27 15

15 30 30

15

22

30

2511 20

40h:内法基準寸法 H 木部開口寸法（ROH） 271544

2.5 20 25 2.5

25 20 w:内法基準寸法 W 木部開口寸法（ROW）

12

H＋6 2.52.5

Wー10

374.522.5

18 18

18 18

シーリング

(別途

)

防水テ−プ（別売部品）

透湿防水シ−ト（別途）

T

防湿気密フィルム（別途）

T

シ−リング(別途)

防湿気密フィルム（別途）

透湿防水シ−ト（別途）

防水テープ（別売部品） 先張防水シ−ト（別売部品） 防湿気密フィルム(別途

)

透湿防水シ−ト

(別途

)

シーリング

(別途

) 防水テープ(別売部品

)

B119G10011A

横断面図

44 27 15

15 30

15

22

30

2511 20

40h：内法基準寸法 H 木部開口寸法（ROH） 271544

2.5 20

25 2.5

25

20 w：内法基準寸法 W 木部開口寸法（ROW)

12

H＋6 2.52.5

Wー10

374.522.5 1818

18 18

シーリング(別途)

シーリング

(別途

)水切り

(別売部品

) 防水テープ(別売部品

)

シーリング

(別途

)

防水テープ(別売部品)

B119G10012A

窓

縦断面図

横断面図

窓 外壁タイル

NCVオペラ FIX窓 単板ガラス仕様 204

基本寸法／納まり参考図

解説 寸法特注

在来 204

単体サッシ 面格子付 サッシ 有償品

たて すべり出し窓 よこ すべり出し窓 外倒し窓

ガラスルーバー窓 面格子付 ガラスルーバー窓 FIX窓 連・段窓 有償品 規格表

在来 204 納まり図

アトモスⅡ

NCVオペラ

縦断面図

縮尺：1／6

29.597 22

30

25 2.5

15 27 44

11 h:内法基準寸法

22.5

H＋6 60

15 25 20

40

12 2.5  0.51515  0.5アルミ組子H H 木部開口寸法（ROH）

15 防湿気密フィルム(別途

)

透湿防水シ−ト

(別途

)防水テープ

(別売部品

)シーリング

(別途

) 透湿防水シ−ト（別途）

先張防水シ−ト（別売部品）

防水テープ（別売部品） 防湿気密フィルム（別途）

シ−リング

(別途

)

B645G10003A

横断面図

W

271544

15

30 30

15 30

20 25

2.5

15 30

20 25 2.5

木部開口寸法（ROW）

w:内法基準寸法

30 30

Wー10

15 15

 0.5  0.5

アルミ組子W

T

シ−リング(別途) 防水テ−プ（別売部品）

透湿防水シ−ト（別途）

T

防湿気密フィルム（別途）

B645G10004A

テラス

商品の色は、印刷の特性上実物とは多少異なる場合がございますのでご了承ください。

掲載価格には、消費税、ガラス代（ガラス組込商品を除く）、組立代、取付費、運賃等は含まれておりません。

202

保管に関するお願い

1 2 3 4 5 6 7 8

保管場所については現場監督と相談の上、指示に従ってください。

商品の直置きは避けてください。必ず、不陸のない台木の上に置いてください。

風にあおられないように商品を固定してください。

雨に濡れないように保護シートで覆ってください。

直射日光を避けてください。

ヒーターなど熱の発生する付近に置かないでください。

商品の上に物を置かないでください。キズなど損傷の原因になります。

重ね置きする場合はキズ、こすれのないように緩衝材で保護してください。

クリーニングに関するお願い

クリーニングが仕上げ調整後に行われると、以下の不具合につながるおそれがあります。

・高断熱、高気密住宅が増加しており、このような住宅にウインドウ・エントランス商品を納める場 合、躯体精度によって商品本来の性能(断熱・遮音・気密・水密性)を十分発揮できない場合が あります。

 また、躯体との取合においては、枠周囲から漏気に伴う断熱性の低下や、漏水の原因が問われる場 合がありますので施工する際には十分な注意をお願いいたします。

1 2 3 4 5

清掃時に障子・網戸の外れ止めを外すなどの操作をされ、外れ止めが正しい位置にセットされず に製品の落下などの不具合が生じる可能性があります。

清掃時に外された網戸や部品が正しく取付けされずに開閉不良、製品の落下などの不具合を生じ る可能性があります。

玄関ドアの養生材を取り外せないため、ドアの調整が満足にできなくなります。

（玄関タイル仕上げが未完の場合は、全く調整ができなくなります。）

仕上げ調整時に汚れのために、見落としたキズ・ヘコミが補修されないままお施主様に製品が届 くことになります。

網戸、雨戸、障子が吊込み済のため、清掃が行き届かない箇所が発生し残留した砂埃などにより 開閉不良・異常音が発生する可能性があります。

組 立 搬 入 施 工 クリー

ニング

仕上げ

調整 引渡し

クリーニングは必ず仕上げ調整前に行うようお願いします。

・掲載している図は納まり参考例の一つです。建物の工法、建物に求められる性能、立地条件など を考慮して適切な施工を行ってください。

・防水シート、防水テープ、シーリングなどの防水施工はそれぞれの材料の特性を説明書などで確 認し正しい施工を行ってください。

・サッシ枠と柱の間にすき間がある場合は必ずライナーを入れて施工を行ってください。

・障子・網戸施工の際には落下防止の外れ止め部品を必ずかけてください。

サッシ・ドアの取付施工についてのお願い

商品についてのお願い

１

単位：㎜

超えると 超えると

単位：㎜

超えると

・クレセントがかからない

・クレセントがかからない

超えると

単位：㎜

引違い編＊

予想クレーム

2 1

3

単位：㎜

1 2

2

・気密性が悪くなる

・気密性が悪くなる

・気密性が悪くなる

・水密性が悪くなる

・水密性が悪くなる

・水密性が悪くなる

サッシ枠のソリ(フクレ)

サッシ枠のソリ(ツヅミ)

サッシ枠対角の差

サッシ上下枠の内ソリ 2−L L 1

−L L1 2

2 L1−L2

・障子が吊込めない

・クレセントがかからない 2

1

L

L A

A

A

L2 L1

B

B

サッシ枠のソリ(フクレ)

サッシ枠のソリ(ツヅミ) A

B B

LL2 L₁

L1−L2＝^C C

C

2L 1L

D

D

D

サッシ上下枠の外ソリ

・網戸と干渉しやすくなる

・開閉力が重くなる 超えると

超えると

−L

3 L2

1

単位：㎜

1

・クレセントがかからない

・気密性が悪くなる

・水密性が悪くなる

2

単位：㎜

※下枠部のみ

LL1 2

E

E

サッシ上下枠の内ソリD

サッシ上下枠の外ソリE E

F

サッシ枠のねじれ^F

F

2 1

L L

L2

LL2 L₁

2L 1L

L1

特殊窓他編＊

超えると 超えると

超えると

・水密・気密性、開閉力が悪 くなる

・ガラス重なり部分にすき 間ができる(ルーバー窓)

予想クレーム

・水密・気密性、開閉力が悪 くなる

・サッシ枠・障子のたて部にすき間

・ガラス重なり部分にすき 間ができる(ルーバー窓)

・ロックが閉まりきらない

・開閉時に部品と干渉する

・バーヒンジがスムーズに 動かない

・水密・気密性、開閉力が悪 くなる

・サッシ枠・障子のたて部にすき間

・ガラス重なり部分にすき 間ができる(ルーバー窓)

・ロックが閉まりきらない

・障子が枠にぶつかる

・金具が引っかかり開閉で きなくなる

・水密・気密性、開閉力が悪く なる

・サッシ枠・障子のたて部にすき間

・ガラス重なり部分にすき間 ができる(ルーバー窓)

・ロックが閉まりきらない

・バランサーが機能しづらく なる(上げ下げ窓)

サッシ枠対角の差

単位：㎜

単位：㎜

単位：㎜

超えると

単位：㎜

L1−L2＝

超えると

単位：㎜

・水密・気密性、開閉力が悪 くなる

・サッシ枠・障子にすき間が できる

A

B

C C

D LL1 2

E

F

サッシ枠のねじれ^F

1 2

−L L2 1 A

1 2

−L L1 2 B

2 C

1 2

−L L1 2 D

超えると

単位：㎜

・水密・気密性、開閉力が悪 くなる

・サッシ枠・障子にすき間が できる

1 2

−L L2 1 E

2 F

施工する際にはサッシ取付精度が、下記寸法以下になっているか確認し調整してください。

（下記寸法を超えると錠がかからなかったり、気密・水密性が悪くなる可能性があります。）

サッシ枠の変形パターンが複合で発生した場合は取付精度以下でも開閉に支障がでる場合があります。取

付後は開閉確認をしてください。

商品の色は、印刷の特性上実物とは多少異なる場合がございますのでご了承ください。

掲載価格には、消費税、ガラス代（ガラス組込商品を除く）、組立代、取付費、運賃等は含まれておりません。

204

※上記寸法は品種、サイズ共に条件の悪いものを想定してあります。

玄関・勝手口ドア編＊

・ドアと上下枠がぶつかる

ド 

ア 2

単位：㎜

2 2 ド  ア

L −L1

2

単位：㎜

超えると

予想クレーム

・ドアとラッチ受けが ぶつかる ドアが開かない

単位：㎜

単位：㎜

ド 

ア 3

L 2 ド  ア 2

−L 1

1 超えると ・

−L1 L2 ド 

ア 2 1

単位：㎜

A

C B

D

1

2 ド  ア

L −L2

2

単位：㎜

E

F

予想クレーム

玄関引戸編＊

引 

戸 3

単位：㎜

引 

戸 2

単位：㎜

引 

戸 2

単位：㎜

引  戸

単位：㎜

引 

戸 2

単位：㎜

2

−L L2 1

2

2 2 L −L1

※幅が2.5m以上4mの範囲では5㎜以下とする。

−L1 L2

2 A

B

C

E 引 

戸

単位：㎜

2

−L2 L1

2 D

F サッシ枠のソリ(フクレ)

サッシ枠のソリ(ツヅミ)

サッシ枠対角の差

サッシ上下枠の内ソリ 2

1

L

L A

A

L2 L1

B

B

LL2 L₁

L1−L2＝^C C

2L 1L

D

D

サッシ上下枠の外ソリ

LL1 2

E

E

F

サッシ枠のねじれF

サッシ枠のソリ(フクレ)

サッシ枠のソリ(ツヅミ)

サッシ枠対角の差

サッシ上下枠の内ソリ 2 1

L

L A

A

L2 L1

B

B

LL2 L₁

L1−L2＝^C C

2L 1L

D

D

サッシ上下枠の外ソリ

LL1 2

E

E

F

サッシ枠のねじれF 超えると

・ラッチがかからない

・気密性が悪くなる

超えると ・戸先錠がかからなくなる

超えると

・下枠とドアがぶつかる

・ドアガードがかからない

超えると

・ドアと上下枠の間に  すき間ができる

超えると

・ドアと枠の気密材が  離れ、漏気する

超えると

・召合せ錠が  かからなくなる

超えると

・召合せ錠が  かからなくなる

超えると

・錠がかからない

・障子が吊込めない

超えると

・錠がかかりにくくなる

・たて枠とすき間ができる

超えると

・引戸の開閉が重くなる

・クローザーが閉じなく  なる

サッシ・ドアの取付施工についてのお願い

商品についてのお願い

玄関ドア編

開口部の調整 ドア吊込み

上枠と ドアのチリ

たて枠とドアのチリ

ロック受と ドアのチリ 本固定

仮固定する サッシ枠をはめ込み

本固定する 丁番側のサッシ枠を

(ロック側)本固定

チリを確認しサッシ上枠、たて枠

ライナー

 固定してください。

②ライナーを  入れ見込み  ねじを固定

●ライナーの厚さはすき間と同等程度のもの  を使用してください。

0〜1㎜ ライナー

すき間

①正面ねじを固定

●特に、丁番側のサッシ枠を最初にしっかり

玄関引戸編

開口部の調整

かいものを必ず入れ、

柱のたおれなど調整 してください。

厚さ

②すき間と同等の  厚さのライナー  を入れる すき間

水平を確認してください。

③見込みねじをとめる

①正面ねじを  とめる

ライナー

水準器

モルタル サッシ枠をはめ込み仮固定する サッシ枠がそったりしないように本固定する

モルタルをつめる時サッシ下枠の サッシ下枠

施工上のポイント

2 取付手順が正しくないと開閉ができなかったり、開閉が重くなったりします。

下記手順に従って施工してください。

商品の色は、印刷の特性上実物とは多少異なる場合がございますのでご了承ください。

掲載価格には、消費税、ガラス代（ガラス組込商品を除く）、組立代、取付費、運賃等は含まれておりません。

206

注)防水テープの重なり部分およびサッシ枠との貼合せ部分は、

十分に強くこすりつけて、ピンホールが生じないように注意する。

これが十分になされている場合は、④(４隅貼り)を省略してもよい。

※テープはサッシ枠の釘打ちフィンを覆うように押付けて貼る。

※サッシ枠の角部が完全に隠れるようにサッシ枠に押付けて貼る。

●サッシ枠４隅(④)に防水テープを貼る。

●重なり部分はハクリ紙をはがして貼る。

●サッシ枠４辺(①②③)に防水テープを施工する。

200㎜

窓台端部(角部)のコーナー貼りの例 防水シート(幅300㎜以上)

防水シート(幅300㎜以上)

防水テープによるコーナー貼り

（隅角部は入念に圧着）

（先張）防水シート 柱

3−2. 寒冷地仕様

100㎜

窓台

200㎜以上 間隔500㎜以下

●柱に沿って窓台見込寸法分切込む。

●角部を防水テープでコーナー貼りをする。

3−1. 内地仕様

●窓台に向けて折込む。

見付45㎜以上

100㎜以上 見付45㎜以上

見付45㎜以上

防水シート

外壁下張材 外壁下張材

防水テープ

 ・枠のねじれ、水平、垂直を確認。

 ・左右のクリアランスを均等にとる。

●サッシ枠の取付け

●防水テープは幅75㎜以上。

 貼る順序:①→②→③→④(4隅貼り)

④

②

④

サッシ枠

①

③

②

④

④ (開口)

外壁下張材と同厚の面合せ材 外壁下張材

外壁下張材 外壁下張材

外壁下張材

開口部まわりの気密化と漏水対策

■詳細図

1．開口を造る。

・間柱は間隔500㎜以下で配置する。

・間柱、まぐさ、窓台の見付は45㎜以上とする。

荷重を支えるため、

●複層ガラス入サッシの重量は単板ガラス用サッシの約２倍。

3. 窓台に防水シートを張り、窓台端部に 防水処理を施す。

4. サッシ枠を取付け、サッシ枠廻り4辺に 防水テープ（両面タイプ）を貼る。

2. 外壁下張材を張り、左右柱に下張材と

3 住宅サッシの施工手順について 通気工法・サイディング横張りの場合

開口部まわりは、建物の工法、求められる性能、立地条件などを考慮して適切な施工を行ってください。

住宅サッシの施工では気密性の確保や漏水防止対策などが重要になります。適切な対策が行われないと、

すき間が生じたり、また漏水の原因にもなりますのでご注意願います。

ここに掲載している施工手順は、透湿防水シート後張りタイプの参考例です。

商品についてのお願い

サッシ・ドアの取付施工についてのお願い

  (シーリング部分)

●外壁材小口とサッシ枠の間にバックアップ材を充填した後に   シーリング施工する。

●外壁材小口にはシーリング前に専用のプライマーを塗布する。

サイディング 透湿防水シート 防水テープ(両面タイプ) バックアップ材

シーリング

(両面タイプ) サイディング

透湿防水シート シーリング

下地胴縁 防水テープ

バックアップ材 シーリング

下地胴縁 シーリング

シーリング 防水テープ

(両面タイプ)

透湿防水シート 重なりしろ 150㎜以上 透湿防水シート

●下枠部(窓下)には透湿防水シートを防水シートの下に差込む。

シーリング

防水テープ(両面タイプ) 透湿防水シート 透湿防水シート

防水テープ 防水シート 透湿防水シート  横150㎜以上を目安とする。

●シート重なりしろはたて90㎜以上、

 生じないように丁寧に施工する。

●防水テープのハクリ紙をはがして

※防水テープ周辺は、シートにシワが  その上から貼る。

重なりしろ90㎜以上

ハクリ紙 防水テープ

シーリング 下地胴縁 (両面タイプ)

防水テープ

バックアップ材 透湿防水シート サイディング

サイディングボード サッシ枠とサイディング端部との

(日本シーリング工事業協同組合連合会 クリアランスは10㎜以上を目安とする では、幅:10㎜、深さ:8㎜としています)。

7．外壁材小口の防水処理と開口部周辺のシーリング施工をする。

■下枠部断面 ■たて枠部断面

■断面詳細(下枠) ■断面詳細(たて枠)

■上枠部断面

●胴縁で透湿防水シートと防水テープを押さえるように取付ける。

  ※サッシ枠と胴縁との間は、バックアップ材・シーリングしろを     考慮したクリアランスをとる。

  →胴縁は上は横通し、下はたて通し。

●サッシ枠周囲四方に胴縁を付ける。

  (窓上、窓下の気流を妨げないように)

●柱・間柱のピッチで通気胴縁を施工する。

（横張りサイディングの例）

5．透湿防水シートを施工する。 6．通気胴縁を取付け、外壁材を施工する。

（先張）防水シート

（先張）防水シート

商品の色は、印刷の特性上実物とは多少異なる場合がございますのでご了承ください。

掲載価格には、消費税、ガラス代（ガラス組込商品を除く）、組立代、取付費、運賃等は含まれておりません。

208

MEMO

MEMO
