HP Integrity サーバ + HP-UX 11i v3 (11.31)

HP-UX 構築手順

1. コンソールの接続

初版2009/07

目次

1. コンソールの接続... 2

1.1管理プロセッサー(MP)... 2

1.2コンソールの準備... 3

1.3 MP LANの設定... 5

1.4電源投入... 10

HP-UX 11i Knowledge-on-Demand ... 13

(2)

1. コンソールの接続

コンソールの接続方法は各サーバーにより異なるため、お使いのサーバーに添付されたマニュアルを参照してください。

ここでは、HP Integrityサーバーrx2660を例に説明します。

1.1 管理プロセッサー( MP

MP (Management Processor: 管理プロセッサー)は、HP Integrityサーバーに標準で組み込まれたシステムリソース管 理専用のモジュールです。RS-232シリアル ポートまたは10/100Base-Tの管理LANからアクセス可能で、メイン システ ム データ パスから独立した管理プロセッサーと対話型で操作します。

特にLAN径由でMPにアクセスすることにより、システム管理者は、診断やシステム管理あるいはハード リセットなどの 作業をリモートから行うことが可能となり、システムの前にいる必要がなくなります。またMPは、独自のバッテリ バック アップを備えているため、システムの主電源が落ちた場合やOSの機能が停止した場合でもアクセス可能です。

以下、MPが有効にする機能の一部を示します。

 インターネットまたはイントラネット(Webコンソール)経由のシステム管理

 システム コンソールのリダイレクション

 コンソールのミラーリング

 自動再起動のためのシステム構成

 システム イベントの履歴ログの表示

 コンソール操作の履歴ログの表示

 MP無活動タイムアウトしきい値の設定

 リモート システム制御

 リモート電源切断と投入の反復(MPハウスキーピング電源を除く)

 システム ステータスの表示

 システム コンソール、電子メール、携帯電話/ポケットベル、またはHPレスポンス センタへのイベント通知、電子 メールと携帯電話/ポケットベルへの通知は、HP EMS (Event Monitoring System)と連動

 重大な環境問題からのハードウェア自動保護

 WAN障害時の管理インタフェースとコンソールへのアクセス(要モデム)

 システム自動再起動

 フォワード プログレス インジケータ(仮想前面パネル経由)

 帯域外の管理容易性とシステム ファームウェア更新

 管理容易性とコンソール セキュリティの構成

 Webコンソール アクセス時のSSL (Secure Sockets Layer)暗号化

(3)

1.2 コンソールの準備

HP IntegrityサーバーへHP-UXのインストールとOracleをインストールするための機材構成を準備する必要がありま

す。これは、セットアップシーンにより利用可能なコンソールが異なります。

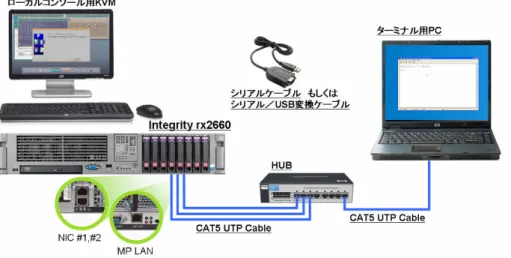

1-1利用可能なコンソール

下表は、各セットアップシーンに利用可能なコンソールの組み合わせを示しています。

セットアップシーン MP Serial MP LAN Telnet/SSH ローカル X端末

MPのネットワーク設定 ○ ○ × × ×

ハードウェア設定 ○ ○ × ○ ×

HP-UXのインストール ○ ○ × × ×

Oracleのインストール ○ ○ ○ ◎ □

※ ○は、何れかで作業が可能(◎や□がある場合は、◎か□との組み合わせが必須)

※ ◎は、◎のみで全て可能。○と組み合わせて使用することも可能。

※ □は、○と組み合わせて使用する必要あり。

表中、それぞれのコンソールの構成や注意事項は、以下の通りです。

MP Serial シリアルケーブル経由でMP(管理プロセッサ)と接続し、MPのコンソールからシステムコン

ソールにアクセスする方法

MPのネットワーク設定時やネットワーク設定前でも利用可能

MP LAN MP(管理プロセッサ)にTelnetあるいはSSHで接続し、MPのコンソールからシステムコンソ

ールにアクセスする方法、

Telnet/SSH TelnetあるいはSSH経由でOS(HP-UX)にログインして操作する方法。

OSのインストールが完了して、ネットワークに接続できてから

ローカル Integrity Serverに直接(もしくはKVMスイッチ経由)で接続されたモニタ(VGA)/キーボー

ド/マウス。Integrity Serverのキーボードおよびマウスは、USB接続となるのでコネクタに注 意

X端末 X-Serverがインストールされ、リモートでX-Windowを利用可能な端末。

ターミナル用PCにインストールされているもしくは、X-Widowが稼動しているHP-UXや

Linuxのマシンで代用することも可能

(4)

HP-UXとOracle Databaseをインストールするには複数のコンソールを組み合わせます。各コンソールの操作性と利 用シーンを考慮しながら必要な機材を用意します。

また、OSの環境設定やデータベースの作成において、Webベースのツールを利用するためにブラウザが必要となり ます。インストール全体で利用可能な、以下のブラウザ環境を準備します。

Mozilla 1.7 Firefox 1.5, 2.0

Internet Explorer 6.0, 7.0

なおHP-UX 11iV3では、Mozilla及びFireFoxが標準でインストールされますので、X-Server経由でこれらブラウザを 利用することも可能です

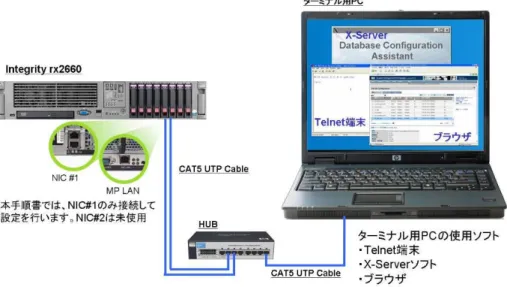

本章では、(図1-2)のような機材を準備した作業例を示します。ターミナル用PCは、OSとしてWindows XPがインス トールされ、ターミナルソフトウェア及びブラウザは、Windows XPに添付されている、ハイパーターミナル及びInternet

Explorerを使用し、X-Serverソフトウェアのみ別途インストールした構成となります。X-Serverソフトウェアが用意できな

い場合は、Integrity rx2660に直接接続したローカルコンソールや、その他、X-Serverソフトウェアが利用可能なUNIX マシンあるいはLinuxマシンを利用することも可能です。

1-2本章での構成例

(5)

1.3 MP LAN の設定

最初にMP(マネージメントプロセッサ)のLAN設定を行います。MPの工場出荷時設定では、DHCPでアドレス情報を

自動取得する設定となっていますが、ネットワーク上にDHCPサーバーがないものとして、IP Addressの設定を行う手 順を紹介します。

※ ネットワーク上にDHCPサーバーがあり、利用可能な場合は、この手順は不要です。DHCPサーバーが存在する 場合は、割振られたIP Addressを確認して、ターミナルソフトウェアからTelnetあるいはSSH接続してください。

ARPコマンドを使用して、仮IP Addressを設定します。

Windowsの場合は、コマンドプロンプトを開いて、以下のようにコマンドを実行します。

arp –s <Temp IP Address> <iLO MAC address>

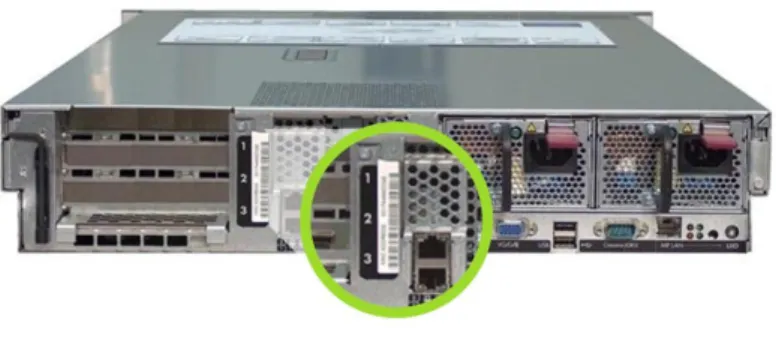

MP LANのMAC Addressは、本体背面(rx2660の場合は、PCI-XスロットとNICの間)のシールに記載されています。

1-3 MP MAC Addressが記載されたシールの位置 (rx2660)

ワンポイント・アドバイス

シリアルケーブルでIntegrity Serverと接続する場合は、本体背面のConsoleと記載されたCOMポートと接続、ターミ ナルソフトウェアを使ってMPに接続します。

9600bps/8bit/non Parity/Stop bit 1/hardware flow control

(6)

実行例

ここでは、MPのIP Addressとして192.168.100.20を設定しています。

設定が正しく行えたか確認する為に、設定したIP Addressに対して、PING応答を確認します。

PINGの応答が正しく戻ってくれば、仮IP Addressの設定は完了です。

応答が無い場合は、“ARP –a”を実行して、MAC Addressの登録に間違えが無いか確認して登録し直します。

(7)

仮IP Addressの設定が終わったら、ターミナルソフトウェアを起動して、仮IP Addressを使って、MPへアクセスします。

このガイドでは、ターミナル用PCのWindows XPのアクセサリにあるハイパーターミナルソフトウェアを使用して、説明 します。

MP に接続すると、ログイン画面が表示されます。工場出荷時設定では、ユーザ名とパスワード共に“Admin”に設定さ れています。

MPにログインすると、「MP MAIN MENU」が表示されます。

(8)

“CM”と入力してコマンドモードへ移って、IPアドレスの設定を行います。

ここでは、以下のように設定します。

項目 備考

IP Address 192.168.100.20

このIP Addressの設定は、

MP(管理ネットワークポー ト)の設定となります。

Subnet Mask 255.255.255.0

Default Gatway 192.168.100.1

DHCP disable

MPでのIP Address設定には、lcコマンドを使用し、今回の設定では、以下のように実行します。

lc –ip [IP Address] –s [Subnet Mask] –g [Gateway Address] –dhcp d

lcコマンドでは、パラメータを指定して設定する方法の他に、パラメータを省略して、メニュー形式で、アドレスの設定を 行うことも可能です。

実際の入力イメージは、以下のようになります。

パラメータが正しく指定できると、以下のように設定内容が表示されますので、正しいことを確認して“y”キーを入力して、

設定を有効にします。

(9)

最初に仮に設定した、IP Addressと今回設定した、IP Address情報が異なる場合は、ここでネットワークが切断されて しまう為に、応答しなくなります。この場合は、もう一度ターミナルソフトを起動して、新しく設定したIP Addressで接続し 直して、以降の作業を行います。

変更したネットワーク設定を有効にする為に、XDコマンドを使用して、MPをリセットします。

“XD -reset”と入力して、確認メッセージで、“y”を入力します。

これで、MPのネットワーク設定は完了です。MPが再起動される為に、ターミナルは切断されます。

MPの再起動がされるのを待ち、設定したIP Addressを使って、MPへアクセスし直します。

なお上記の手順では、必要最低限の設定しか行っていないため、必要に応じて詳細の設定を行ってください。MPの設 定は、ブラウザからMPのIP Addressとポートにアクセスすることで、GUIにより各種設定を行うことも可能です。

(10)

1.4 電源投入

サーバーの電源投入は、サーバー本体の電源ボタンを押しますが、ここでは、MPのコマンドモードから制御する方法 を説明します。

実行例

MPにアクセスして、ログインします。「MP MAIN MENU」が表示されたら、“CM”を入力して、コマンドモードに移ります。

コマンドモードから、電源制御を行うPCコマンドに“-on”パラメータを指定して実行します。

起動確認のメッセージが表示されたら、“y”を入力して実行します。

“Command successful”のメッセージが表示され、カーソルが表示されたら、CTRLキーとBキーを同時に押下して、

「MP MAIN MENU」へ戻ります。coと入力して、コンソールを開きます。

(11)

コンソールを開くと、サーバーのコンソール画面が表示されます。前の手順で電源投入を行った直後の場合は、起動時 の様子が画面に表示されます。以下は、その例ですが、表示されるタイミングにより表示されている内容および、画面 配色が異なります。

全てのシステムチェックが完了すると、「EFI Boot Manager」の”Boot Menu”が起動します。ここでは、ローカルコンソー ル を 使 用 せ ず 、MP Serial を 使 用 し て い る た め 、 メ ニ ュ ー か ら “Boot Configuration” を 選 択 、 さ ら に “Console Configuration”を選択して、“Serial Device”をプライマリデバイスに設定します。

“Serial Acpi”を選択して、“P”を押下したら、ESCキーを押下してその後に表示される“Save Change NVRAM [Y/N]” で“Y”を押下して、設定を保存します。

(12)

“Boot Configuration”メニューに戻ったら、“System Reset”を選択して、システムを再起動します。“System Reset”は、

“Boot Configuration”メニューの下に隠れていますので、カーソルを下に移動して、選択します。

(13)

HP-UX 11i Knowledge-on-Demand

www.hp.com/jp/kod

HP-UXをはじめとした技術情報をWeb経由で提供する情報提供プログラムです。

記載されている会社名および商品名は、各社の商標または登録商標です。

記載事項は2009年7月現在のものです。

本書に記載された内容は、予告なく変更されることがあります。

本書中の技術的あるいは校正上の誤り、省略に対して、

いかなる責任も負いかねますのでご了承ください。

© Copyright 2009 Hewlett-Packard Development Company, L.P.
