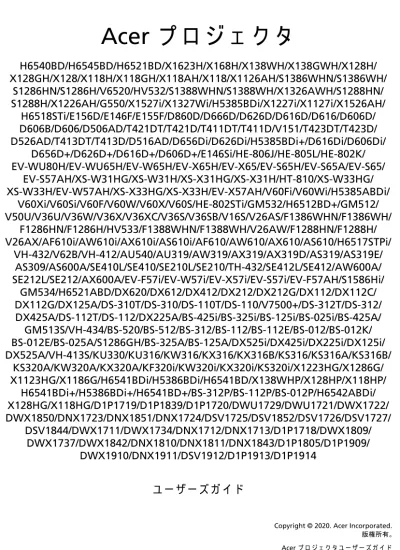

Acer X118_K UM_Japanese.book

Acer プ ロ ジ ェ ク タ

H6540BD/H6545BD/H6521BD/X1623H/X168H/X138WH/X138GWH/X128H/

X128GH/X128/X118H/X118GH/X118AH/X118/X1126AH/S1386WHN/S1386WH/

S1286HN/S1286H/V6520/HV532/S1388WHN/S1388WH/X1326AWH/S1288HN/

S1288H/X1226AH/G550/X1527i/X1327Wi/H5385BDi/X1227i/X1127i/X1526AH/

H6518STi/E156D/E146F/E155F/D860D/D666D/D626D/D616D/D616/D606D/

D606B/D606/D506AD/T421DT/T421D/T411DT/T411D/V151/T423DT/T423D/

D526AD/T413DT/T413D/D516AD/D656Di/D626Di/H5385BDi+/D616Di/D606Di/

D656D+/D626D+/D616D+/D606D+/E146Si/HE-806J/HE-805L/HE-802K/

EV-WU80H/EV-WU65H/EV-W65H/EV-X65H/EV-X65/EV-S65H/EV-S65A/EV-S65/

EV-S57AH/XS-W31HG/XS-W31H/XS-X31HG/XS-X31H/HT-810/XS-W33HG/

XS-W33H/EV-W57AH/XS-X33HG/XS-X33H/EV-X57AH/V60Fi/V60Wi/H5385ABDi/

V60Xi/V60Si/V60F/V60W/V60X/V60S/HE-802STi/GM532/H6512BD+/GM512/

V50U/V36U/V36W/V36X/V36XC/V36S/V36SB/V16S/V26AS/F1386WHN/F1386WH/

F1286HN/F1286H/HV533/F1388WHN/F1388WH/V26AW/F1288HN/F1288H/

V26AX/AF610i/AW610i/AX610i/AS610i/AF610/AW610/AX610/AS610/H6517STPi/

VH-432/V62B/VH-412/AU540/AU319/AW319/AX319/AX319D/AS319/AS319E/

AS309/AS600A/SE410L/SE410/SE210L/SE210/TH-432/SE412L/SE412/AW600A/

SE212L/SE212/AX600A/EV-F57i/EV-W57i/EV-X57i/EV-S57i/EV-F57AH/S1586Hi/

GM534/H6521ABD/DX620/DX612/DX412/DX212/DX212G/DX112/DX112C/

DX112G/DX125A/DS-310T/DS-310/DS-110T/DS-110/V7500+/DS-312T/DS-312/

DX425A/DS-112T/DS-112/DX225A/BS-425i/BS-325i/BS-125i/BS-025i/BS-425A/

GM513S/VH-434/BS-520/BS-512/BS-312/BS-112/BS-112E/BS-012/BS-012K/

BS-012E/BS-025A/S1286GH/BS-325A/BS-125A/DX525i/DX425i/DX225i/DX125i/

DX525A/VH-413S/KU330/KU316/KW316/KX316/KX316B/KS316/KS316A/KS316B/

KS320A/KW320A/KX320A/KF320i/KW320i/KX320i/KS320i/X1223HG/X1286G/

X1123HG/X1186G/H6541BDi/H5386BDi/H6541BD/X138WHP/X128HP/X118HP/

H6541BDi+/H5386BDi+/H6541BD+/BS-312P/BS-112P/BS-012P/H6542ABDi/

X128HG/X118HG/D1P1719/D1P1839/D1P1720/DWU1729/DWU1721/DWX1722/

DWX1850/DNX1723/DNX1851/DNX1724/DSV1725/DSV1852/DSV1726/DSV1727/

DSV1844/DWX1711/DWX1734/DNX1712/DNX1713/D1P1718/DWX1809/

DWX1737/DWX1842/DNX1810/DNX1811/DNX1843/D1P1805/D1P1909/

DWX1910/DNX1911/DSV1912/D1P1913/D1P1914

ユ ー ザ ー ズ ガ イ ド

Copyright © 2020. Acer Incorporated. 版権所有。 Acer プ ロ ジ ェ ク タ ユ ー ザ ー ズ ガ イ ド

物 に 含 ま れ ま す。 会社は、 本書の内容に関 し て、 明示的 ま た は黙示的 を 問わ ず、 い か な る 表明 も 保証 も い た し ま せ ん。 ま た 、 商品性 ま た は特定目的適合性 に 関 し て 、 黙示的保証は一切い た し ま せ ん。 下の欄 に 、 モ デ ル番号、 シ リ ア ル番号、 購入日、 購入場所 を 記入 し て く だ さ い。 シ リ ア ル番号 と モ デ ル番号は プ ロ ジ ェ ク タ に 貼付 さ れ て い る ラ ベ ル に 記載 さ れ て い ま す。 ユ ニ ッ ト に関す る連絡 文書 に は、 必ず、 シ リ ア ル番号、 モ デ ル番号、 お よ び、 購入日、 購入場所 を 明記 し て く だ さ い。 本書の い か な る 部分 も 、Acer Incorporated の書面に よ る事前承諾な く 、 い か な る形態い か な る 手 段 （電子的、 機械的、 複写、 録音録画な ど ） に よ っ て も 、 複製、 検索シ ス テ ム へ保管、 転送す る こ と は禁 じ ら れ て い ま す。 モ デ ル番号: ____________________________________ シ リ ア ル番号: __________________________________ 購入日: ________________________________________ 購入場所: ______________________________________

Acer お よ び Acer ロ ゴ は Acer Incorporated の登録商標で す。 そ の他の会社の製品名 ま た は商標 は、 本書で は識別目的の た め に 使用 さ れ て お り 、 そ れ ぞ れ の会社 に 帰属 し て い ま す。

「HDMI™、 HDMI ロ ゴ お よ び ハ イ デ ィ フ ィ ニ シ ョ ン マ ル チ メ デ ィ ア イ ン タ ー フ ェ ー ス は HDMI Licensing LLC の商標 ま た は登録商標で す。」

安全で快適 に ご 使用い た だ く た め の

注意事項

こ の操作説明書 を よ く お読み く だ さ い。 本書 を 保管 し て 、 必要 に 応 じ て 参照 し て く

だ さ い。 説明書 に 明記 さ れ た 、 全 て の警告 と 指示 に 従 っ て く だ さ い。

ク リ ー ニ ン グ す る 前 に 製品の電源 を オ フ に し て く だ さ

い

ク リ ー ニ ン グ す る 前 に 、 コ ン セ ン ト か ら 本製品の プ ラ グ を 抜い て く だ さ い。 液体 ク

リ ー ナ ー や エ ア ゾ ー ル ク リ ー ナ ー を 使用 し な い で く だ さ い。 ク リ ー ニ ン グ に は、 固

く 絞 っ た 布 を 使用 し て く だ さ い。

電源 プ ラ グ を 抜 き 差 し す る 際の注意事項

AC コ ン セ ン ト に電源 プ ラ グ を 接続す る、 ま た は取 り 外す際に、 次の ガ イ ド ラ イ ン

を 守 っ て く だ さ い。

•

電源装置 を 取 り 付け て か ら 、 電源 コ ー ド を

AC コ ン セ ン ト に接続 し て く だ さ

い。

•

プ ロ ジ ェ ク タ は、 電源 コ ー ド を 抜い た 後で電源装置か ら 取 り 外 し て く だ さ い。

•

シ ス テ ム に 複数の電源が取 り 付け ら れ て い る 場合、 電源装置か ら 電源 コ ー ド

を す べ て 抜い て シ ス テ ム か ら 電源 を 取 り 外 し ま す。

電源供給場所の確認

本機器 を ご 使用 に な る 前 に 、 電源 コ ン セ ン ト が、 使用場所の近 く に あ る こ と を 確認

し て く だ さ い。 本機器か ら 電源 コ ー ド を 取 り 外す際 に は、 必ず先 に コ ン セ ン ト か ら

電源 プ ラ グ を 抜い て く だ さ い。

警告

!

•

本製品 を 水気の あ る と こ ろ で使用 し な い で く だ さ い。

•

本製品 を 不安定な カ ー ト 、 ス タ ン ド ま た は テ ー ブ ル の上 に 置か な い で く だ さ

い。 製品が落 ち て 、 破損す る 恐れ が あ り ま す。

•

ス ロ ッ ト や開口部は換気の た め に 設け ら れ、 本機器が安全で、 安定 し た 操作

を 行 う た め に 、 過熱か ら 保護 し て い ま す。 こ れ ら の開口部 を 塞い だ り 、 カ

バ ー を 掛け た り し な い で く だ さ い。 製品 を ベ ッ ド 、 ソ フ ァ 、 ラ グ ま た は そ の

他の類 似品の側に置い て、 開口部 を 塞が な い よ う に し て く だ さ い。

•

本製品 を ラ ジ エ ー タ や ヒ ー ト レ ジ ス タ の傍 ま た は上 に 置い た り 、 適切な換気

が提供 さ れ な い は め込み式家具な ど に 取 り 付け た り し な い で く だ さ い。

•

い か な る 種類の物体 も キ ャ ビ ネ ッ ト の ス ロ ッ ト を 通 し て 本製品内部 に 押 し 込

ま な い で く だ さ い。 危険な電圧ポ イ ン ト や シ ョ ー ト す る 部品 に 触れ て 、 火災

や感電の原因 と な り ま す。 製品の上 ま た は内部 に は、 い か な る 種類の液体 も

こ ぼ さ な い で く だ さ い。

•

内部 コ ン ポ ー ネ ン ト が損傷 し た り バ ッ テ リ の液漏れ の原因 と な る た め、 製品

が振動す る 面 に 設置 し な い で く だ さ い。

•

ス ポ ー ツ や運動が行わ れ て い た り 、 ま た は振動の あ る 環境下で本製品 を 使用

し な い で く だ さ い。 回転装置や ラ ン プ が予期せ ず シ ョ ー ト し た り 、 損傷す る

原因 と な り ま す。

電力 を 使用す る

•

本製品は、 マ ー キ ン グ ラ ベ ル に 示 さ れ た タ イ プ の電源か ら 操作す る 必要が あ

り ま す。 使用可能な電源の タ イ プ が分か ら な い場合、 販売店 ま た は地域の電

力会社 に お問い合わ せ く だ さ い。

•

電源 コ ー ド の上 に 物 を 置か な い で く だ さ い。 コ ー ド が踏 ま れ る 可能性の あ る

場所 に 本製品 を 設置 し な い で く だ さ い。

•

本製品 に 延長 コ ー ド を 使用す る 場合、 延長 コ ー ド に 差 し 込 ま れ た 装置の合計

ア ン ペ ア 定格が延長 コ ー ド の ア ン ペ ア 定格 を 超 え な い よ う に し て く だ さ い。

ま た 、 コ ン セ ン ト に 差 し 込 ま れ た す べ て の製品の合計定格が ヒ ュ ー ズ定格 を

超 え な い よ う に し て く だ さ い。

•

コ ン セ ン ト 、 テ ー ブ ル タ ッ プ ま た は レ セ プ タ ク ル に 多 く の デ バ イ ス を 差 し 込

ん で過負荷 を 掛け な い よ う に し て く だ さ い。 シ ス テ ム全体の負荷は、 分岐回

路 の負荷の 80% を 超え て は い け ま せ ん。 テ ー ブ ル タ ッ プ を 使用す る場合、 負

荷は テ ー ブ ル タ ッ プ の入力定格の

80% を 超え な い よ う に す る必要が あ り ま

す。

•

本製品の

AC ア ダ プ タ に は、 3 叉の ア ー ス用 プ ラ グ が付属 し て い ま す。 プ ラ グ

は ア ー ス さ れ た コ ン セ ン ト に だ け適合 し ま す。

AC ア ダ プ タ の プ ラ グ を 差 し 込

む前 に 、 コ ン セ ン ト が正 し く ア ー ス さ れ て い る こ と を 確認 し て く だ さ い。 プ

ラ グ を ア ー ス さ れ て い な い コ ン セ ン ト に 差 し 込 ま な い で く だ さ い。 詳細 に つ

い て は、 電気技師 に お問い合わ せ く だ さ い。

警告! ア ー ス用 ピ ン は安全の た め に用意 さ れ て い ま す。 正 し く ア ー ス さ れ て い な い コ ン セ ン ト を 使用す る と 、 感電や負傷の原因 と な り ま す。 注意: ア ー ス さ れ た ピ ン は、 近 く に あ る他の電気デ バ イ ス で生成 さ れ た予期せ ぬ ノ イ ズ か ら 保護す る た め に 提供 さ れ て い ま す。 こ れ ら の ノ イ ズ は本製品の パ フ ォ ー マ ン ス の障害 と な り ま す。

•

本製品は、 付属の電源装置の コ ー ド セ ッ ト で の み使用 し て く だ さ い。 電源

コ ー ド セ ッ ト を 交換す る 必要が あ る 場合、 新 し い電源 コ ー ド が次の要件 を 満

た し て い る こ と を 確認 し て く だ さ い

: 取 り 外 し 可能 タ イ プ 、 UL 指定 /CSA 認

定、

VDE 認可あ る い は同等、 4.5 M （15 フ ィ ー ト ） の最大長。

製品の修理

本製品 を ご 自分で分解、 修理 し な い で く だ さ い。 カ バ ー を 開け た り 取 り 外 し た り す

る と 、 危険な電圧ポ イ ン ト ま た は そ の他の危険 に さ ら さ れ る こ と が あ り ま す。 す べ

て の修理は エ イ サ ー サ ポ ー ト セ ン タ ー に依頼 し て く だ さ い。

以下の場合、 コ ン セ ン ト か ら 本製品の プ ラ グ を 抜 き 、 エ イ サ ー サ ポ ー ト セ ン タ ー

に 修理 を 依頼 し て く だ さ い。

•

電源 コ ー ド ま た は プ ラ グ が損傷、 切断 ま た は擦 り 切れ た

•

製品 に 液体が入 っ た

•

製品が雨 ま た は水 に さ ら さ れ た

•

製品が落下 し た 、 ま た は ケ ー ス 、 内部パ ー ツ が破損 し た

•

製品の パ フ ォ ー マ ン ス に 著 し い変化が見 ら れ る 場合、 修理の必要性が あ り ま

す

•

操作指示 に 従 っ て も 製品が正常 に 動作 し な い

注意: 操作指示の対象 と な っ て い る調整の み行 っ て く だ さ い。 不適切な調整 を 行 う と 、 損傷、 故障の原因 と も な り 、 製品 を 正常な状態 に 復元す る こ と が出来 な く な る 恐れ が あ り ま す。 警告! 安全上の理由で、 部品 を 追加、 交換す る 際は、 純正部品以外は使用で き ま せ ん。 そ の他の購入 オ プ シ ョ ン に つ い て は、 エ イ サ ー サ ポ ー ト セ ン タ ー に お 問い合わ せ く だ さ い。

お使い の本製品 と そ の付属品 に は小 さ な部品や、 精密部品が含 ま れ て い ま す。 そ れ

ら の部品は お子様の手の届か な い場所 に 保管 し て く だ さ い。

安全 に 関す る 追加情報

•

ラ ン プ の電源が オ ン に な っ て い る と き 、 プ ロ ジ ェ ク タ の レ ン ズ を 見 つ め な い

で く だ さ い。 強い光で目が損傷す る 場合が あ り ま す。

•

ま ず プ ロ ジ ェ ク タ 、 次 に 接続機器の電源 を オ ン に し ま す。

•

次の環境下 に 製品 を 設置 し な い で く だ さ い

:

• 換気の悪い場所 ま た は密閉 さ れ た 場所。 壁か ら 少な く と も50cm 離 し て設置 し 、 プ ロ ジ ェ ク タ の回 り に 適切な空気の流れ る ス ペ ー ス を 確保す る 必要が あ り ま す。 • 窓 を 閉め切 っ た 車内な ど 、 温度が き わ め て 高 く な る よ う な場所。 • 湿度の高い場所、 埃 ま た は煙草の煙の多い場所。 こ れ ら は光学 コ ン ポ ー ネ ン ト を 汚 染 し て 製品寿命 を 縮め、 画像 を 暗 く し ま す。 • 火災警報機の近 く 。 • 周辺温度が40 ºC /104 ºF 以上。 • 高度が3,000m 以上の高 さ に な る 場所。

•

プ ロ ジ ェ ク タ に 何か異常が発生 し た 場合、 直 ち に プ ラ グ を 抜い て く だ さ い。

プ ロ ジ ェ ク タ か ら 煙、 異音 ま た は異臭が出 た 場合、 直 ち に 操作 を 終了 し て く

だ さ い。 火災 ま た は感電の原因 と な り ま す。 こ の場合、 直 ち に プ ラ グ を 抜 き

エ イ サ ー サ ポ ー ト セ ン タ ー に 連絡 し て く だ さ い。

•

製品が壊れ た り 落 と し た り し た 場合、 そ の ま ま 使い続け な い で く だ さ い。 こ

の場合、 エ イ サ ー サ ポ ー ト セ ン タ ー に 依頼 し て 検査 を 行 っ て く だ さ い。

•

プ ロ ジ ェ ク タ の レ ン ズ を 太陽 に 向け な い で く だ さ い。 発火す る 恐れ が あ り ま

す。

•

プ ロ ジ ェ ク タ の電源 を オ フ に す る 際は、 プ ロ ジ ェ ク タ が冷却サ イ ク ル を 完了

し た の を 確認 し て か ら 電源 を 切 っ て く だ さ い。

•

プ ロ ジ ェ ク タ を 操作中、 頻繁 に コ ン セ ン ト を 引 き 抜い た り プ ラ グ を 抜い た り

し な い で く だ さ い。 ラ ン プ が破損 し た り 、 感電 ま た は そ の他の ト ラ ブ ル の原

因 と な り ま す。

•

空気吹 き 出 し 口の格子や底板は熱 く な っ て い る た め、 触 ら な い で く だ さ い。

•

エ ア フ ィ ル タ が付い て い る 場合は、 頻繁 に 洗浄 し て く だ さ い。 フ ィ ル タ

/ 通気

ス ロ ッ ト が ご み や埃で詰 ま る と 、 内部の温度が上が り 故障の原因 と な り ま す。

•

プ ロ ジ ェ ク タ を 操作 し て い る と き 、 通気口の格子 を の ぞ き 込 ま な い で く だ さ

い。 目 を 損傷す る 可能性が あ り ま す。

•

プ ロ ジ ェ ク タ の電源が オ ン に な っ て い る と き は必ず、 レ ン ズ シ ャ ッ タ ー を 開

く か レ ン ズ キ ャ ッ プ を 取 り 外 し た 状態 に し て く だ さ い。

•

プ ロ ジ ェ ク タ が操作 さ れ て い る と き は プ ロ ジ ェ ク タ の レ ン ズ を 何か の物体で

塞が な い で く だ さ い。 物体が過熱 し て 変形 し た り 、 場合 に よ っ て は火災の原

因 と な り ま す。 ラ ン プ を 一時的 に オ フ に し 、 リ モ コ ン の HIDE を 押 し ま す。

•

操作中、 ラ ン プ は高温 に な っ て い ま す。 交換の た め に ラ ン プ ア セ ン ブ リ を 取

り 外す場合、 前 も っ て

45 分間ほ ど プ ロ ジ ェ ク タ を 冷却 さ せ て く だ さ い。

•

定め ら れ た ラ ン プ の寿命 を 超 え て 、 ラ ン プ を 使用 し な い で く だ さ い。 ま れ で

す が、 破損す る 場合が あ り ま す。

•

プ ロ ジ ェ ク タ の電源 プ ラ グ を つ な い だ ま ま 、 ラ ン プ ア セ ン ブ リ や電子部品 を

交換 し な い で く だ さ い。

•

製品は ラ ン プ の寿命 を 自動的 に 検出 し ま す。 警告 メ ッ セ ー ジ が表示 さ れ た ら 、

必ず ラ ン プ を 交換 し て く だ さ い。

•

ラ ン プ を 交換す る と き 、 装置 を 冷却 し 、 交換 に 関す る す べ て の手順 に 従 っ て

く だ さ い。

•

ラ ン プ モ ジ ュ ー ル を 交換 し た 後、 オ ン ス ク リ ー ン デ ィ ス プ レ イ の 「投射設定」

メ ニ ュ ー か ら 「 ラ ン プ 使用時間 リ セ ッ ト 」 機能 を リ セ ッ ト し て く だ さ い。

•

こ の プ ロ ジ ェ ク タ を 分解 し な い で く だ さ い。 内部 に は危険な高電圧が流れ て

お り 、 危害が及ぶ可能性が あ り ま す。 ユ ー ザ ー が修理で き る 部品は ラ ン プ の

み で、 専用の取 り 外 し カ バ ー が付い て い ま す。 修理は、 エ イ サ ー 　 サ ポ ー ト

セ ン タ ー に ご 依頼 く だ さ い。

•

プ ロ ジ ェ ク タ を 垂直 に 立 て な い で く だ さ い。 プ ロ ジ ェ ク タ が倒れ、 負傷 し た

り 、 製品が損傷す る 原因 と な り ま す。

•

こ の プ ロ ジ ェ ク タ は、 天井 に 取 り 付け た 場合の た め に 倒立画像 を 表示す る こ

と が で き ま す。 プ ロ ジ ェ ク タ の取 り 付け に 際 し て は規定の市販天井取付キ ッ

ト の み を 使用 し 、 し っ か り 取 り 付け ら れ て い る こ と を 確認 し て く だ さ い。

•

プ ロ ジ ェ ク タ は、 デ ス ク ト ッ プ ま た は天井取 り 付け モ ー ド の み で水平 に 設置

し 、 傾斜角は 6 度 を 超え な い よ う に し て く だ さ い。 そ う し な い と 、 ラ ン プ 寿

命が著 し く 低下 し た り 、 シ ス テ ム の誤動作が重大な問題 を 引 き 起 こ し ま す。

聞 く 場合の注意

聴力 を 守 る た め に 、 以下の指示 に 従 っ て く だ さ い。

•

は っ き り と 聞 き や す い音量 に な る ま で、 音量 を 徐々 に 上げ て く だ さ い。

6° 6°

•

調整後は、 音量 レ ベ ル を 上げ な い で く だ さ い。

•

音量 を 高 く し た ま ま 、 長時間 に わ た り 音楽 を 聞か な い で く だ さ い。

•

回 り の騒音 を 遮 る た め に 、 音量 を 上げ る こ と は避け て く だ さ い。

•

傍 に い る 人の話 し 声が聞 こ え な い場合は、 音量 を 落 と し て く だ さ い。

廃棄 に 関す る 指示

こ の電子デ バ イ ス を 廃棄す る と き 、 ゴ ミ 箱 に 捨 て な い で く だ さ い。 汚染 を 最小限 に

抑 え 、 地球環境 を 最大限 に 保護す る た め、 リ サ イ ク ル し て く だ さ い。 電気電子機器

廃棄物 リ サ イ ク ル指令

(WEEE) 規制の詳細に つ い て は、 こ ち ら に ア ク セ ス し て く だ

さ い。

http://www.acer-group.com/public/Sustainability/sustainability01.htm

水銀 に 関す る 勧告

一部の プ ロ ジ ェ ク タ ー製品の光源 ラ ン プ に は高圧水銀 ラ ン プ を 使用 し て お り ま す。

「水銀 に よ る 環境の汚染の防止 に 関す る 法律」 （水銀汚染防止法） に 基づ き 、 使用済

み製品の分別、 お よ び廃棄方法 に つ い て 、 次の と お り ご 案内い た し ま す。

該当す る プ ロ ジ ェ ク タ ー製品、 ま た は高圧水銀 ラ ン プ を 分別、 ま た は廃棄す る 場合

は、 お住い の自治体の ル ー ル に 従 っ て く だ さ い。 お住い の自治体が 「小型 リ サ イ ク

ル法」 に 基づ い て 回収 を 実施 し て い る 場合は、 製品 に 含 ま れ る 水銀は適切 に 処理 さ

れ、 ま た 、 回収 し た 部品や材料は新 た な資源 と し て 再利用 さ れ ま す。

詳細 に つ き ま し て は、 ポ ー タ ル サ イ ト

http://kogatakaden.env.go.jp/ も あ わ せ て

ご 活用 く だ さ い。

光線 を 見 つ め な い で く だ さ い、

RG2

「明 る い光源 と 同様、 直接光線 を 見 つ め な い で く だ さ い、

RG2 IEC 62471-5:2015」

ޟ࡜ࡦࡊߦߪ᳓㌁߇฽߹ࠇߡ޿߹ ߔޕㆡಾߦᑄ᫈ߒߡߊߛߐ޿ޕޠ RG2

重要事項の確認

使用 に 関す る 注意

推奨事項

:

•

ク リ ー ニ ン グ す る 前 に 製品の電源 を オ フ に し て く だ さ い。

•

中性洗剤で軽 く 湿 ら せ た 柔 ら か い布 を 使用 し て 、 デ ィ ス プ レ の筐体 を ク リ ー

ニ ン グ す る 。

•

製品 を 長期間使用 し な い場合、

AC コ ン セ ン ト か ら 電源 プ ラ グ を 抜 く 。

禁止事項

:

•

通気用 に 設け ら れ た 装置の ス ロ ッ ト と 開口部 を 塞 ぐ 。

•

研磨剤入 り 洗剤、 ワ ッ ク ス ま た は溶剤 を 使用 し て 装置 を 洗浄す る 。

•

次の状況下で使用す る 。

• 極端な高温、 低温 ま た は湿度環境。 • 過度の埃や ご み の出や す い地域。 • 強い磁場 を 生成す る 機器の近 く 。 • 直射日光 に さ ら さ れ る 場所。

注意事項

装置の寿命 を 最大限 に 延ば す た め に 、 こ の ユ ー ザ ー ズ ガ イ ド の す べ て の警告、

注意事項お よ び メ ン テ ナ ン ス に 従 っ て く だ さ い。

警告

:

•

ラ ン プ の電源が オ ン に な っ て い る と き 、 プ ロ ジ ェ ク タ の レ ン ズ を 見 つ め な い

で く だ さ い。 強い光で目が損傷す る 場合が あ り ま す。

•

火災や感電の原因 と な る た め、 こ の製品 を 雨や湿気 に さ ら さ な い で く だ さ い。

•

感電の原因 と な る た め、 製品 を 開け た り 分解 し な い で く だ さ い。

•

ラ ン プ を 交換す る と き 、 装置 を 冷却 し 、 交換 に 関す る す べ て の手順 に 従 っ て

く だ さ い。

•

製品は ラ ン プ の寿命 を 自動的 に 検出 し ま す。 警告 メ ッ セ ー ジ が表示 さ れ た ら 、

必ず ラ ン プ を 交換 し て く だ さ い。

•

ラ ン プ モ ジ ュ ー ル を 交換 し た 後、 オ ン ス ク リ ー ン デ ィ ス プ レ イ の 「投射設定」

メ ニ ュ ー か ら 「 ラ ン プ 使用時間 リ セ ッ ト 」 機能 を リ セ ッ ト し て く だ さ い。

•

プ ロ ジ ェ ク タ の電源 を オ フ に す る と き 、 プ ロ ジ ェ ク タ が冷却サ イ ク ル を 完了

し た の を 確認 し て か ら 電源 を 切 っ て く だ さ い。

•

ま ず プ ロ ジ ェ ク タ 、 次 に 接続機器の電源 を オ ン に し ま す。

•

プ ロ ジ ェ ク タ を 操作中は レ ン ズ キ ャ ッ プ を 使用 し な い で く だ さ い。

•

ラ ン プ が製品の寿命 に 達す る と 、 焼け切れ て ぽ ん と い う 大 き な音が出 ま す。

そ の場合、 ラ ン プ モ ジ ュ ー ル を 交換す る ま で プ ロ ジ ェ ク タ は オ ン に な り ま せ

ん。 ラ ン プ を 交換す る 場合は、 最寄 り の販売店 ま た は

Acer サ ー ビ ス セ ン タ ー

に お問い合わ せ く だ さ い。

レ ン ズ の清掃

•

レ ン ズ を 清掃す る 前 に 、 必ず、 プ ロ ジ ェ ク タ ー の電源 を 切 り 、 電源 コ ー ド を

取 り 外 し 、 プ ロ ジ ェ ク タ ー を 少な く と も

30 分間冷却 さ せ て く だ さ い。

•

埃 を 除去す る 場合は、 圧縮空気 を 使用 し て く だ さ い。

•

レ ン ズ の清掃 に は特別な布 を 使用 し 、 レ ン ズ を や さ し く 拭い て く だ さ い。

指で レ ン ズ に 触れ な い で く だ さ い。

•

レ ン ズ の清掃 に 、 ア ル カ リ 性

/ 酸性の洗浄剤、 ア ル コ ー ル な ど の揮発性の溶剤

を 使用 し な い で く だ さ い。 清掃 プ ロ セ ス に よ り レ ン ズ が損傷 し た 場合、 保証

の対象外 と な り ま す。

警告

:

• レ ン ズ か ら 埃 ま た は汚れ を 除去す る た め に 、 可燃性 ガ ス を 含む ス プ レ ー を 使用 し な い で く だ さ い。 こ れ に よ り 、 プ ロ ジ ェ ク タ ー内部の過度の熱 に よ り 、 火災が発生す る 可能性 が あ り ま す。 • プ ロ ジ ェ ク タ ー が熱い場合、 レ ン ズ を 清掃 し な い で く だ さ い。 こ れ に よ り 、 レ ン ズ表面 の フ ィ ル ム が剥が れ る 可能性が あ り ま す。 • 硬い物 を 使 っ て 、 レ ン ズ を 拭い た り 、 叩い た り し な い で く だ さ い。

重要事項の確認

_viii

使用 に 関す る 注意

viii

注意事項

viii

レ ン ズ の清掃

ix

は じ め に

₁

製品の機能

1

パ ッ ケ ー ジ の概要

2

プ ロ ジ ェ ク タ の概要

4

プ ロ ジ ェ ク タ の外観

4

コ ン ト ロ ー ル パ ネ ル

7

リ モ コ ン レ イ ア ウ ト

8

MHL （ モ バ イ ル高品位 リ ン ク ） 制御

11

使用の手引 き

₁₃

プ ロ ジ ェ ク タ を 接続す る

13

プ ロ ジ ェ ク タ の オ ン

/ オ フ を 切 り 換え る

15

プ ロ ジ ェ ク タ を オ ン に す る

15

プ ロ ジ ェ ク タ を オ フ に す る

16

投影 さ れ た 画像 を 調整す る

17

投影 さ れ た 画像の高 さ を 調整す る

17

距離 と ズ ー ム を 調整 し て お好み の画像 を 表示

す る 方法

18

ユ ー ザ ー コ ン ト ロ ー ル

₂₉

イ ン ス ト ー ル メ ニ ュ ー

29

オ ン ス ク リ ー ン デ ィ ス プ レ イ

(OSD) メ ニ ュ ー

30

カ ラ ー

31

イ メ ー ジ

35

設定

38

投射設定

41

オ ー デ ィ オ

43

3D

43

言語

44

ト ラ ブ ル シ ュ ー テ ィ ン グ

45

LED お よ び ア ラ ー ム定義の一覧

49

ラ ン プ の交換 （サ ー ビ ス 担当者の み）

50

天井へ の取 り 付け

51

仕様

54

互換 モ ー ド

73

規制 と 安全 に 関す る 通知

₇₈

日本語

は じ め に

製品の機能

この製品はシングルチップ

DLP

®

プロジェクタです。優れた機能には、以下が含ま

れます。

•

DLP

®

テ ク ノ ロ ジ

•

DLP リ ン ク 技術 を 介 し て、 3D コ ン テ ン ツ の投影 を 有効に す る ： Blue-Ray 3D

対応

•

Acer ColorBoost テ ク ノ ロ ジ で は、 自然の ト ゥ ル ー カ ラ ー を 提供 し て鮮明で、

実物 そ っ く り の画像 を 生成 し ま す

•

高い輝度お よ び コ ン ト ラ ス ト 比

•

Acer LumiSense 技術は投射映像 を イ ン テ リ ジ ェ ン ト に最適化で き ま す。 デ ィ

ス プ レ イ コ ン テ ン ツ に 基づ き 、 眼 に と っ て 最 も 快適な ル ー メ ン に 自動調整 さ

れ ま す。

•

多目的表示 モ ー ド に よ り 、 ど の よ う な状況下で も 最適の パ フ ォ ー マ ン ス を 発

揮

•

NTSC / PAL / SECAM 互換 と HDTV (480i/p, 576i/p, 720p, 1080i/p) の サ ポ ー ト 。

•

低い消費電力 と エ コ

(ECO) モ ー ド で、 ラ ン プ の寿命 を 伸ば し て い ま す

•

Acer EcoProjeciton Technology で は、 イ ン テ リ ジ ェ ン ト な電源管理 ア プ ロ ー

チ と 物的効率の向上 を 提供 し ま す

•

HDCP を サ ポ ー ト す る HDMI

™

と

MHL 接続が装備 さ れ て い ま す

•

ス マ ー ト 検出 に よ り 、 素早 く 、 イ ン テ リ ジ ェ ン ト な ソ ー ス 検出 を 実現 し ま す

•

多言語 オ ン ス ク リ ー ン デ ィ ス プ レ イ

(OSD) メ ニ ュ ー

•

手動 フ ォ ー カ ス

/ ズ ー ム プ ロ ジ ェ ク シ ョ ン レ ン ズ

•

0.8 ～ 2x デ ジ タ ル ズ ー ム と パ ン モ ー ド 機能

•

Microsoft

®

_Windows

®

_{2000、 XP、 Vista}

®

_、

_{Windows 7、 Windows 8.1、}

Windows 10、 Macintosh

®

_{OS と 互換性が あ り ま す}

•

MHL V2.1 信号表示に対応

•

LumiSense 対応

•

1080p 解像度で HDR フ ォ ー マ ッ ト を サ ポ ー ト

•

1080P/120Hz を サ ポ ー ト

•

8.3ms の低入力遅延 を サ ポ ー ト

•

Acer デ ィ ス プ レ イ ウ ィ ジ ェ ッ ト を サ ポ ー ト

注意

: 機能は モ デ ル定義に よ り 異な り ま す。

日本語

パ ッ ケ ー ジ の概要

プロジェクタには、以下に表示するアイテムが付属しています。装置に付属品が

揃っていることを確認します。付属品が足りない場合、直ちに販売店にご連絡くだ

さい。

プ ロ ジ ェ ク タ 電源 コ ー ド HDMI ケ ー ブ ル （ オ プ シ ョ ン ） VGA ケ ー ブ ル （オ プ シ ョ ン ） セ キ ュ リ テ ィ カ ー ド （ オ プ シ ョ ン ） ユ ー ザ ー ズ ガ イ ド （ オ プ シ ョ ン ） ク イ ッ ク ス タ ー ト ガ イ ド キ ャ リ ー ケ ー ス （ オ プ シ ョ ン ） リ モ コ ン 単4 電池 2 個 （ オ プ シ ョ ン ） ワ イ ヤ レ ス CAST （ オ プ シ ョ ン ） ワ イ ヤ レ ス HD キ ッ ト （ オ プ シ ョ ン ） ユ ー ザ ー ズ ガ イ ド （ マ ル チ メ デ ィ ア お よ び ワ イ ヤ レ ス 機能用） ク イ ッ ク ス タ ー ト ガ イ ド （ マ ル チ メ デ ィ ア お よ び ワ イ ヤ レ ス 機能用） WirelessProjection-Kit （ オ プ シ ョ ン ）

Quick Start Guide Panduan ringkas Stručná příručka Hurtig start-guide Schnellstartanleitung Guía de inicio rápido Höôùng daãn söû duïng nhanh Guide de démarrage rapide Vodič za brzi početak rada Guida rapida Gyors üzembe helyezési útmutató Snelstartgids Hurtigstartveiledning Instrukcja szybkiego uruchomienia Guia de consulta rápida Краткое руководство Hızlı başlangıç kılavuzu

Ghid de pornire rapidă Priročnik za hiter začetek Stručná príručka Pikaopas Snabbstartguide Ръководство за бърз старт Οδηγός γρήγορης εκκίνησης פഀٺҢࡾࠒ ڽବҵ୹ܶԧ クイックスタート ガイド ว็ ร เ ด ว ร ง า่ ย อ น า ง้ ช ใ ม่ิ ร เร า ก อื มู่ คꠕꌭ겑녆꫙ꐺ꫑ Vodič za brzo učenje i početak rada Керівництво для швидкого початку експлуатації

DC 5V IN MHL

日本語

注意

: 4K2K/60Hz 信号 を 投影す る と き は、 18Gbps 帯域幅 を サ ポ ー ト

す る HDMI Premium 認定 4K2K/60Hz ケ ー ブ ル を 使用 し て く だ さ い。

日本語

プ ロ ジ ェ ク タ の概要

プ ロ ジ ェ ク タ の外観

前面

/ 上部

#

説明

#

説明

1 ラ ン プ カ バ ー 7 フ ォ ー カ ス リ ン グ 2 排気口 8 リ モ コ ン レ シ ー バ ー 3 コ ン ト ロ ー ル パ ネ ル 9 投射 レ ン ズ 4 電源ボ タ ン 10 レ ン ズ キ ャ ッ プ 5 ズ ー ム リ ン グ 11 傾 き 調整ホ イ ー ル 6 吸気口

11

2

3

1

9

10

8

7

5 6

4

9

10

8

7 6

日本語

裏面 （ タ イ プ

A）

注意

: 機能は モ デ ル定義に よ り 異な り ま す。

#

説明

#

説明

1 電源 ソ ケ ッ ト 8 コ ン ポ ジ ッ ト ビ デ オ 入力 コ ネ ク タ 2 HDMI (MHL) コ ネ ク タ 9 オ ー デ ィ オ 入力 コ ネ ク タ 3 HDMI コ ネ ク タ 10 オ ー デ ィ オ 出力 コ ネ ク タ 4 DC 5V 出力 ( サ ー ビ ス ) 11 モ ニ タ ル ー プ ス ル ー出力 コ ネ ク タ (VGA IN 1、 VGA IN の み ) 5 PC ア ナ ロ グ信号 /HDTV/ コ ン ポ ー ネ ン ト ビ デ オ 入力 コ ネ ク タ 12 3D 同期 コ ネ ク タ 6 RS232 コ ネ ク タ 13 7 Kensington™ ロ ッ ク ポ ー ト 14

4

5 6

7

8

10

1

3

9

4

5

8

9

3

2

4

3

2

5

11

5

6

8

9 10

12

日本語

背面側 （ タ イ プ

B）

注意

: 機能は モ デ ル定義に よ り 異な り ま す。

#

説明

#

説明

1 電源 ソ ケ ッ ト 8 モ ニ タ ル ー プ ス ル ー出力 コ ネ ク タ （VGA IN 1、 VGA IN の み） 2 HDMI コ ネ ク タ 9 LAN （10/100M イ ー サ ネ ッ ト 用 RJ45 ポ ー ト ） 3 USB コ ネ ク タ （Wi-Fi ド ン グ ル用） 10 オ ー デ ィ オ 入力 コ ネ ク タ 4 HDMI (MHL) コ ネ ク タ 11 オ ー デ ィ オ 出力 コ ネ ク タ 5 コ ン ポ ジ ッ ト ビ デ オ 入力 コ ネ ク タ 12 Kensington™ ロ ッ ク ポ ー ト 6 PC ア ナ ロ グ信号 /HDTV/ コ ン ポ ー ネ ン ト ビ デ オ 入力 コ ネ ク タ 13 USB コ ネ ク タ （デ バ イ ス の充電お よ び USB デ ィ ス プ レ イ 、 マ ウ ス ペ ー ジ の ア ッ プ/ ダ ウ ン お よ び フ ァ ー ム ウ ェ ア ア ッ プ グ レ ー ド 機能 を サ ポ ー ト ） 7 RS232 コ ネ ク タ 14 DC 5V 出力 コ ネ ク タ （ マ ウ ス の ペ ー ジ ア ッ プ/ ダ ウ ン と フ ァ ー ム ウ ェ ア ア ッ プ グ レ ー ド 機能 を サ ポ ー ト ）

3

5

6

6

7

8

8

9 10

11

1

4

11

12

6

2

10

10

11

11

13

2

2

3

14

7

5

7

6

5 10

14

ワ イ ヤ レ ス キ ッ

ト の ポ ー ト ラ ベ

ル の取 り 外 し

日本語

コ ン ト ロ ー ル パ ネ ル

注意

: 機能は モ デ ル定義に よ り 異な り ま す。

# ア イ コ ン

機能

説明

1

POWER 電源

電源 イ ン ジ ケ ー タ ー LED

2

LAMP

ラ ン プ

ラ ン プ イ ン ジ ケ ー タ

LED

3

TEMP

温度

温度 イ ン ジ ケ ー タ

LED

4

電源

「 プ ロ ジ ェ ク タ の オ ン

/ オ フ を 切 り 換え る」

セ ク シ ョ ン を 参照 し て く だ さ い。

5

4 つ の方向選択キ ー

を 使用 し て ア イ テ ム を 選択す る

か、 選択内容 を 調整 し ま す。

6

BACK

BACK

前の操作 に 戻 り ま す。

7

SOURCE SOURCE

ア ク テ ィ ブ ソ ー ス を 変更 し ま す。

8

ENTER ENTER

ア イ テ ム の選択 を 確認 し て く だ さ い。

9

台形歪み補正

画像 を 調整 し て 、 プ ロ ジ ェ ク タ を 傾け た こ と

に よ っ て 引 き 起 こ さ れ た 歪み を 補正 し ま す。

10

MENU MENU

「MENU」 を 押 し て、 オ ン ス ク リ ー ン デ ィ ス

プ レ イ (OSD) メ ニ ュ ー を 起動す る か、 OSD

メ ニ ュ ー を 終了 し ま す。

2 1 10 6 4 7 9 5 3 8

日本語

リ モ コ ン レ イ ア ウ ト

#

ア イ コ ン

機能

説明

1 赤外線送信機 プ ロ ジ ェ ク タ に 信号 を 送信 し ま す。 2 電源 「 プ ロ ジ ェ ク タ の オ ン/ オ フ を 切 り 換え る」 セ ク シ ョ ン を 参照 し て く だ さ い。 3 MUTE 音量の オ ン/ オ フ を 切 り 換え ま す。 1 6 5 26 8 9 10 11 18 12 13 14 15 16 17 19 20 21 22 23 24 25 4 2 7 Model No:J-25091 MC.JQ011.004 1 6 5 7 8 9 10 11 18 12 13 14 15 16 17 19 20 21 22 23 24 25 4 2 3 Model No:T-2502 MC.JPQ11.004 Model No:T-2501 MC.JPQ11.003 27 1 3 2 4 6 5 7 8 9 10 11 18 12 13 14 15 16 17 19 20 21 22 23 24 25 28 Model No:J-25050 MC.JMV11.009 Model No:J-25021 MC.JMV11.006

日本語

4 RATIO 目的の ア ス ペ ク ト 比 を 選択 し ま す。 5 選択/ 入力 ア イ テ ム の選択 を 確認 し て く だ さ い。 再生/ 一時停止 押 し て、 再生 を 開始 / 一時停止 し ま す。 6 4 つ の方向選択 キ ー 上、 下、 左、 右ボ タ ン を 使用 し て ア イ テ ム を 選択す る か、 ご 希望の選択 を 調整 し ま す。 7 3D 「3D」 を 押 し て、 3D モ デ ル を 選択 し ま す。 8 ソ ー ス ア ク テ ィ ブ ソ ー ス を 変更 し ま す。 9 MODE デ ィ ス プ レ イ モ ー ド を 選択 し ま す。 10 台形歪み補正 画像 を 調整 し て 、 プ ロ ジ ェ ク タ を 傾け た こ と に よ っ て 引 き 起 こ さ れ た 歪み を 補正 し ま す。 11 BACK 前の操作 に 戻 り ま す。 停止 押 し て 、 再生 を 停止 し ま す。 12 VGA 「VGA」 を 押す と 、 VGA コ ネ ク タ に ソ ー ス が変更 さ れ ま す。 こ の コ ネ ク タ は ア ナ ロ グRGB、 YPbPr (480p/576p/ 720p/1080i)、 YCbCr (480i/576i)、 RGBsync を サ ポ ー ト し

ま す。 13 FREEZE ス ク リ ー ン イ メ ー ジ を 一時停止 し ま す。 14 PgUp コ ン ピ ュ ー タ モ ー ド の み。 こ の ボ タ ン を 使用 し て 、 前の ペ ー ジ を 選択 し ま す。 こ の機能は、USB Ctrl コ ネ ク タ （ ミ ニ タ イ プ B） を USB ケ ー ブ ル を 介 し て コ ン ピ ュ ー タ に接 続 し て い る 場合の み利用可能で す。 15 コ ン ポ ー ネ ン ト 機能な し 。 16 PgDn コ ン ピ ュ ー タ モ ー ド の み。 こ の ボ タ ン を 使用 し て 、 次の ペ ー ジ を 選択 し ま す。 こ の機能は、USB Ctrl コ ネ ク タ （ ミ ニ タ イ プ B） を USB ケ ー ブ ル を 介 し て コ ン ピ ュ ー タ に接 続 し て い る 場合の み利用可能で す。 17 メ デ ィ ア 「 メ デ ィ ア 」 を 押す と 、 メ デ ィ ア モ ー ド の ホ ー ム ペ ー ジ に 戻 り ま す。 18 キ ー パ ッ ド 0~9 「0 ～ 9」 を 押 し て 「セ キ ュ リ テ ィ 」 に パ ス ワ ー ド を 入力 し ま す。 19 メ ニ ュ ー 「MENU」 を 押 し 、 オ ン ス ク リ ー ン デ ィ ス プ レ イ (OSD) メ ニ ュ ー を 起動す る か、OSD メ ニ ュ ー を 終了 し ま す。 20 HDMI™/MHL ソ ー ス を HDMI/MHL に変更 し ま す。 21 HIDE ビ デ オ を 少 し の間 オ フ に し ま す。 「HIDE」 を 押す と 画像は 非表示 に な り 、 も う 一度押す と 表示 さ れ ま す。

#

ア イ コ ン

機能

説明

日本語

注意

: 機能は モ デ ル定義に よ り 異な り ま す。

22 ズ ー ム イ ン プ ロ ジ ェ ク タ 表示 を ズ ー ム イ ン し ま す。 23 ビ デ オ ソ ー ス を コ ン ポ ジ ッ ト ビ デ オ に 変更 し ま す。 24 ズ ー ム ア ウ ト プ ロ ジ ェ ク タ 表示 を ズ ー ム ア ウ ト し ま す。 25 LAN/WiFi 機能な し 。 26 バ ッ ク ラ イ ト リ モ ー ト バ ッ ク ラ イ ト 。 27 レ ー ザ ー ポ イ ン タ 表示 ス ク リ ー ン に リ モ ー ト か ら 狙い ま す。 28 レ ー ザ ー ボ タ ン 表示 ス ク リ ー ン を リ モ ー ト か ら 狙い ま す。 こ の ボ タ ン を 押_{し 続} け る と レ ー ザ ー ポ イ ン タ が有効に な り ま す。

#

ア イ コ ン

機能

説明

日本語

MHL （ モ バ イ ル高品位 リ ン ク ） 制御

#

ア イ コ ン

機能

説明

1 SOURCE 「SOURCE」 ボ タ ン を 押 し て、 ナ ビ ゲ ー シ ョ ン モ ー ド 、 数値 モ ー ド お よ び マ ル チ メ デ ィ ア モ ー ド の間 を 切 り 替 え ま す。 2 MODE • 「MODE」 ボ タ ン を 1 秒間押 し て、 MHL 制御 モ ー ド を 有効 に し ま す。 • 終了す る に は、 「MODE」 ボ タ ン を 再度押 し ま す。 3

X

音量上 音量 を 上げ ま す。 （ マ ル チ メ デ ィ ア モ ー ド の場合の み） 4

W

音量下 音量 を 下げ ま す。 （ マ ル チ メ デ ィ ア モ ー ド の場合の み） 5 選択/ 入力 押 し て フ ァ イ ル を 選択/ 入力 し ま す。 （ ナ ビ ゲ ー シ ョ ン モ ー ド の場合の み） 再生/ 一時停止 再生 と 一時停止 を 切 り 替 え ま す。_{（ マ ル チ メ デ ィ ア モ ー ド の場合の み）} 6 MENU 押 し て 、 ル ー ト メ ニ ュ ー を 起動 し ま す。 （ ナ ビ ゲ ー シ ョ ン モ ー ド の場合の み） 7 4 つ の方向選択 キ ー 上、 下、 左、 右ボ タ ン を 使用 し て ア イ テ ム を 選択す る か、 ご 希望の選択 を 調整 し ま す。 （ ナ ビ ゲ ー シ ョ ン モ ー ド の場合の み） 7 1 2 8 10 6 9 5 3 4 7 1 2 8 10 6 9 5 3 4 7 2 8 10 6 3 4 9 1 5 MHL 制御 モ ー ド ナ ビ ゲ ー シ ョ ン 次の モ ー ド MHL 制御 を 終了す る MHL 制御 モ ー ド 数値 次の モ ー ド MHL 制御 を 終了す る MHL 制御 モ ー ド マ ル チ メ デ ィ ア 次の モ ー ド MHL 制御 を 終了す る

日本語

注意

: 機能は モ デ ル定義に よ り 異な り ま す。

8 戻 る/ 終了 • 「BACK」 を 押 し て 1 メ ニ ュ ー ス テ ッ プ 前に戻 り ま す。 • フ ァ イ ル を 終了 し ま す。 （ナ ビ ゲ ー シ ョ ン モ ー ド の場合の み） 停止 再生 を 中止 し ま す。 （ マ ル チ メ デ ィ ア モ ー ド の場合の み） 9 PgUp/PgDn こ の ボ タ ン を 使用 し て 、 次の ま た は前の ペ ー ジ を 選択 し ま す。 （ナ ビ ゲ ー シ ョ ン モ ー ド の場合の み） 10 キ ー パ ッ ド 0~9 数字ボ タ ン 。 （数値 モ ー ド の場合の み）

#

ア イ コ ン

機能

説明

日本語

使用の手引 き

プ ロ ジ ェ ク タ を 接続す る

11 13 R L HDTV adapter RCA 4 6 2 10 10 3 3 3 9 5 5 8 7 12 2 2 1 14 ス マ ー ト デ バ イ ス ビ デ オ 出力 画面 ス ク リ ー ン ス ピ ー カ ー 3D IR エ ミ ッ タ

日本語

注意 1: プ ロ ジ ェ ク タ が コ ン ピ ュ ー タ で正常に作動す る よ う に、 デ ィ

ス プ レ イ モ ー ド の タ イ ミ ン グ が プ ロ ジ ェ ク タ に 対応 し て い る こ と を

確認 し て く だ さ い。

注意 2: 機能は モ デ ル定義に よ り 異な り ま す。

注意 3: USB ケ ー ブ ル は、 長 さ が 5 m を 超え る 場合は、 パ ワ ー ド エ ク

ス テ ン ダ ー を 必要 と し ま す。

注意 4: 一部の ス マ ー ト フ ォ ン は、 MHL 機能 を 有効に す る た め に、 コ

ン バ ー タ （ ス マ ー ト フ ォ ン メ ー カ ー か ら 供給 さ れ る ） を 必要 と し ま

す。

注意 5: USB DC 5V 出力 コ ネ ク タ は、 MHL ソ ー ス が検出 さ れ な い と

き に の み、 パ ワ ー バ ン ク 充電の

5V 電力 を サ ポ ー ト し ま す。

注意 6: VGA OUT は、 VGA IN 1 に対 し て の み ル ー プ し ま す。

注意 7: 一部の ス マ ー ト デ バ イ ス は、 MHL 機能 を 有効に す る た め に、

コ ン バ ー タ （ ス マ ー ト デ バ イ ス メ ー カ ー か ら 供給 さ れ る も の） を 必

要 と し ま す。

注意 8: 互換性の あ る HDMI/MHL ド ン グ ル : ワ イ ヤ レ ス HD

(MWIHD1)、 MWA3、 Chromecast™.

#

説明

#

説明

1 電源 コ ー ド 8 RS232 ケ ー ブ ル 2 オ ー デ ィ オ ケ ー ブ ル 9 ワ イ ヤ レ ス HD ド ン グ ル 3 HDMI (MHL) ケ ー ブ ル 10 ワ イ ヤ レ ス ド ン グ ル 4 VGA 対 コ ン ポ ー ネ ン ト /HDTV ア ダ プ タ 11 有線 リ モ コ ン 5 VGA ケ ー ブ ル 12 LAN ケ ー ブ ル 6 3 RCA コ ン ポ ー ネ ン ト ケ ー ブ ル 13 12V DC ケ ー ブ ル 7 コ ン ポ ジ ッ ト ビ デ オ ケ ー ブ ル 14 3D SYNC ケ ー ブ ル

日本語

プ ロ ジ ェ ク タ の オ ン

_{/ オ フ を 切 り 換え る}

プ ロ ジ ェ ク タ を オ ン に す る

1

電源 コ ー ド と 信号 ケ ー ブ ル が し っ か り 接続 さ れ て い る こ と を 確認 し ま す。 電

源 イ ン ジ ケ ー タ

LED が赤 く 点滅 し ま す。

2

コ ン ト ロ ー ル パ ネ ル ま た は リ モ コ ン の 「Power」 ボ タ ン を 押 し て プ ロ ジ ェ ク

タ の電源 を オ ン に す る と 、 電源 イ ン ジ ケ ー タ

LED が青 く 変わ り ま す。

3

ソ ー ス

( コ ン ピ ュ ー タ 、 ノ ー ト PC、 ビ デ オ プ レ ー ヤ ー な ど ) の電源 を オ ン に

し ま す。 プ ロ ジ ェ ク タ は ソ ー ス を 自動的 に 検出 し ま す。

•

画面が 「 ロ ッ ク 」 と 「 ソ ー ス 」 ア イ コ ン を 表示す る 場合、 プ ロ ジ ェ ク タ

が特定 ソ ー ス タ イ プ で ロ ッ ク さ れ、 そ の タ イ プ の入力信号が検出 さ れ な

い こ と を 意味 し ま す。

•

画面 に 「信号な し 」 が表示 さ れ る 場合、 信号 ケ ー ブ ル が し っ か り 接続 さ

れ て い る こ と を 確認す る か、 直接 ソ ー ス キ ー を 押 し て く だ さ い。

•

複数の ソ ー ス に 同時 に 接続す る 場合、 コ ン ト ロ ー ル パ ネ ル ま た は リ モ コ

ン の 「Source」 ボ タ ン 、 ま た は リ モ コ ン の直接 ソ ー ス キ ー を 使用 し て入

力 を 切 り 換 え ま す。

日本語

プ ロ ジ ェ ク タ を オ フ に す る

1

プ ロ ジ ェ ク タ の電源 を オ フ に す る に は、 電源ボ タ ン を 押 し 続け ま す。 以下の

メ ッ セ ー ジ が表示 さ れ ま す。 「電源ボ タ ン を も う 一度押 し て 停止 プ ロ セ ス を 完

了 し て く だ さ い。」 電源ボ タ ン を も う 一度押 し ま す。

2

プ ロ ジ ェ ク タ の電源が オ フ に な る と

LED 電源 イ ン ジ ケ ー タ が赤 く な っ て点滅

し 、 フ ァ ン が

2 分間作動 し 続け て シ ス テ ム を 適切に冷却 し ま す。 （「瞬時回復」

モ ー ド 下で の み サ ポ ー ト さ れ ま す）

3

電源 コ ー ド が差 し 込 ま れ て い る 限 り 、

2 分の シ ャ ッ ト ダ ウ ン プ ロ セ ス の間に い

つ で も 電源ボ タ ン を 押せ ば、 プ ロ ジ ェ ク タ は直 ち に オ ン に な り ま す。 （「瞬時

回復」 モ ー ド 下で の み サ ポ ー ト さ れ ま す）

4

シ ス テ ム の冷却が完了す る と 、

LED 電源 イ ン ジ ケ ー タ が点滅 を 停止 し 、 赤 く

点灯 し て ス タ ン バ イ モ ー ド に 入 っ た こ と を 示 し ま す。

5

こ れ で、 電源 コ ー ド を 安全 に 抜 く こ と が で き る よ う に な り ま し た 。

警告 イ ン ジ ケ ー タ

:

•

「 プ ロ ジ ェ ク タ が過熱 し て い ま す。

ラ ン プ は間 も な く 自動的に オ フ に な り

ま す。」

こ の オ ン ス ク リ ー ン メ ッ セ ー ジ は、 プ ロ ジ ェ ク タ が過熱 し て い る こ と を

示 し ま す。 ラ ン プ が自動的 に オ フ に な り 、 プ ロ ジ ェ ク タ が自動的 に

シ ャ ッ ト ダ ウ ン し 、

LED テ ン プ イ ン ジ ケ ー タ が赤 く 点灯 し ま す。 最寄 り

の代理店 ま た は サ ー ビ ス セ ン タ ー に ご 連絡 く だ さ い。

•

「 フ ァ ン 故障。

ラ ン プ は間 も な く 自動的に オ フ に な り ま す。」

こ の オ ン ス ク リ ー ン メ ッ セ ー ジ は、 フ ァ ン が故障 し て い る こ と を 示 し ま

す。 ラ ン プ が自動的 に オ フ に な り 、 プ ロ ジ ェ ク タ が自動的 に シ ャ ッ ト ダ

ウ ン し 、

LED テ ン プ イ ン ジ ケ ー タ が点滅 し ま す。 最寄 り の代理店 ま た は

サ ー ビ ス セ ン タ ー に ご 連絡 く だ さ い。

注意 1: プ ロ ジ ェ ク タ が自動的に シ ャ ッ ト ダ ウ ン し LED ラ ン プ の イ ン

ジ ケ ー タ が赤 く 点灯 し た ら 、 直 ち に 最寄 り の販売店 ま た は サ ー ビ ス

セ ン タ ー に ご 連絡 く だ さ い。

注意 2: 機能は モ デ ル定義に よ り 異な り ま す。

注意！ 最適な ラ ン プ 操作 を 続け る た め に、 プ ロ ジ ェ ク タ は 2 分間の

ク ー ル ダ ウ ン に 入 り ま す。

注意！ 電源 を オ ン に し た後、 1 分以内に プ ロ ジ ェ ク タ を オ フ に切 り

替 え な い で く だ さ い。

日本語

投影 さ れ た 画像 を 調整す る

投影 さ れ た 画像の高 さ を 調整す る

プ ロ ジ ェ ク タ に は、 画像の高 さ を 調整す る た め の エ レ ベ ー タ フ ッ ト が装備 さ れ て い

ま す。

画像 を 高 く

/ 低 く す る に は :

傾 き 調整ホ イ ー ル を 使用 し て 、 デ ィ ス プ レ イ の角度 を 微調整 し ま す。

傾 き 調整ホ イ ー ル

日本語

距離 と ズ ー ム を 調整 し て お好み の画像 を 表示す る 方法

以下の表 に は、 位置 ま た は ズ ー ム リ ン グ を 調整 し て 目的の画像サ イ ズ を 表示す る 方

法が示 さ れ て い ま す。

•

SVGA/XGA シ リ ー ズ (X128H/X128GH/X128/X118H/X118AH/X118/X1126AH/

X1226AH/X1227i/X1127i/D616D/D616/D606D/D606B/D606/D506AD/D516AD/

D616Di/D606Di/D616D+/D606D+/EV-X65H/EV-X65/EV-S65H/EV-S65A/EV-S65/

EV-S57AH/EV-X57AH/V60Xi/V60Si/V60X/V60S/V36X/V36XC/V36S/V36SB/V16S/

V26AS/V26AX/AX610i/AS610i/AX610/AS610/AX319/AX319D/AS319/AS319E/

AS309/AS600A/AX600A/EV-X57i/EV-S57i/DX212/DX212G/DX112/DX112C/

DX112G/DX125A/DX225A/BS-125i/BS-025i/BS-112/BS-112E/BS-012/BS-012K/

BS-012E/BS-025A/BS-125A/DX225i/DX125i/KX316/KX316B/KS316/KS316A/

KS316B/KS320A/KX320A/KX320i/KS320i/X1223HG/X1286G/X1123HG/X1186G/

X128HP/X118HP/BS-112P/BS-012P/X128HG/X118HG/DNX1723/DNX1851/

DNX1724/DSV1725/DSV1726/DSV1727/DSV1844/DNX1843/DNX1911/DSV1912)

60" の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 2.4 m ～ 2.6 m

の距離 に セ ッ ト し 。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム<B> 最小ズ ー ム<C> 台か ら 画像の上部 ま で<D> 30 61 x 46 1.2 1.3 53 40 81 x 61 1.6 1.8 70 50 102 x 76 2.0 2.2 88 60 122 x 91 2.37 2.6 105 70 142 x 107 2.8 3.1 123 80 163 x 122 3.2 3.5 140 90 183 x 137 3.5 4.0 158 100 203 x 152 3.9 4.4 175 150 305 x 229 5.9 6.6 263 180 366 x 274 7.1 7.9 315 200 406 x 305 7.9 8.8 351 250 508 x 381 9.9 11.0 438 300 610 x 457 11.8 526 ズ ー ム比:1.1x A C D B 望 ま し い距離 2.6 m 2.4 m

高 さ

:

105 cm

台か ら 画像の 上部 ま で

60"

目的の画像 サ イ ズ

日本語

•

WXGA シ リ ー ズ (X138WH/X1326AWH/X1327Wi/D626D/D526AD/D626Di/

D626D+/EV-W65H/EV-W57AH/V60Wi/V60W/V36W/V26AW/AW610i/AW610/

AW319/AW600A/EV-W57i/DX412/DX425A/BS-325i/BS-312/BS-325A/DX425i/

KW316/KW320A/KW320i/H5386BDi/X138WHP/H5386BDi+/BS-312P/

DWX1722/DWX1842/DWX1910)

60" の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 2.0 m ～ 2.2 m

の距離 に セ ッ ト し 。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム <B> 最小ズ ー ム<C> 台か ら 画像の上部 ま で<D> 30 65 x 40 1.0 1.1 45 40 86 x 54 1.3 1.5 61 50 108 x 67 1.7 1.9 76 60 129 x 81 2.0 2.2 91 70 151 x 94 2.3 2.6 106 80 172 x 108 2.7 3.0 121 90 194 x 121 3.0 3.3 136 100 215 x 135 3.3 3.7 151 150 323 x 202 5.0 5.6 227 180 388 x 242 6.0 6.7 272 200 431 x 269 6.7 7.4 303 250 538 x 337 8.3 9.3 378 300 646 x 404 10.0 454 ズ ー ム比:1.1x

A

C

D

B

望 ま し い距離 2.2 m 2.0 m

高 さ

: 91 cm

台か ら 画像の 上部 ま で

60"

目的の画像サ イ ズ

日本語

•

WUXGA シ リ ー ズ (X168H/D666D/EV-WU65H/V36U/AU319/DX612/BS-512/

KU316/DWU1721/H6521BD/H6521ABD/E155F/HE-802K/GM512/VH-412/

D1P1720)

60" の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 1.9 m ～ 2.1 m

の距離 に セ ッ ト し 。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム <B> 最小ズ ー ム<C> 台か ら 画像の上部 ま で<D> 34 73 x 46 1.1 1.2 50 50 108 x 67 1.6 1.7 74 60 129 x 81 1.9 2.1 89 70 151 x 94 2.2 2.4 104 80 172 x 108 2.5 2.8 118 90 194 x 121 2.8 3.1 133 100 215 x 135 3.2 3.5 148 120 258 x 162 3.8 4.2 178 150 323 x 202 4.7 5.2 222 200 431 x 269 6.3 7.0 296 250 538 x 337 7.9 8.7 370 300 646 x 404 9.5 10.5 444 ズ ー ム比:1.1x

A

C

D

B

望 ま し い距離 2.1 m 1.9 m

高 さ

: 89 cm

台か ら 画像の 上部 ま で

60"

目的の画像サ イ ズ

日本語

•

WUXGA シ リ ー ズ (X1623H/D860D/EV-WU80H/V50U/AU540/DX620/BS-520/

KU330/DWU1729/H6540BD/E156D/HE-806J/GM532/VH-432/D1P1719)

60" の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 2.0 m ～ 2.7 m

の距離 に セ ッ ト し 。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム <B> 最小ズ ー ム<C> 台か ら 画像の上部 ま で<D> 34 73 x 46 1.2 1.5 50 50 108 x 67 1.7 2.2 74 60 129 x 81 2.0 2.7 89 70 151 x 94 2.4 3.1 104 80 172 x 108 2.7 3.5 118 90 194 x 121 3.1 4.0 133 100 215 x 135 3.4 4.4 148 120 258 x 162 4.1 5.3 178 150 323 x 202 5.1 6.7 222 200 431 x 269 6.8 8.9 296 250 538 x 337 8.5 11.1 370 300 646 x 404 10.2 444 ズ ー ム比:1.3x

A

C

D

B

望 ま し い距離 2.7 m 2.0 m

高 さ

: 89 cm

台か ら 画像の 上部 ま で

60"

目的の画像 サ イ ズ

日本語

•

WUXGA シ リ ー ズ (HV532/D1P1718)

60" の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 1.6 m ～ 2.1 m

の距離 に セ ッ ト し 。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム <B> 最小ズ ー ム<C> 台か ら 画像の上部 ま で<D> 40 86 x 54 1.0 1.4 59 50 108 x 67 1.3 1.7 74 60 129 x 81 1.6 2.1 89 70 151 x 94 1.8 2.4 104 80 172 x 108 2.1 2.7 118 90 194 x 121 2.3 3.1 133 100 215 x 135 2.6 3.4 148 120 258 x 162 3.1 4.1 178 150 323 x 202 3.9 5.1 222 200 431 x 269 5.2 6.8 296 250 538 x 337 6.5 8.6 370 300 646 x 404 7.8 10.3 444 ズ ー ム比: 1.3x

A

C

D

B

望 ま し い距離 2.1 m 1.6 m

高 さ

: 89 cm

台か ら 画像の 上部 ま で

60"

目的の画像 サ イ ズ

日本語

•

1080p シ リ ー ズ (H6545BD/V6520/G550/E146F/V151/HE-805L/HT-810/

H6512BD+/HV533/V62B/TH-432/GM534/V7500+/VH-434/D1P1839/D1P1718/

D1P1805)

60" の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 1.6 m ～ 2.1 m

の距離 に セ ッ ト し 。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム <B> 最小ズ ー ム<C> 台か ら 画像の上部 ま で<D> 28 62 x 35 1.0 40 40 89 x 50 1.1 1.4 58 50 111 x 62 1.3 1.8 72 60 133 x 75 1.6 2.1 87 70 155 x 87 1.9 2.5 101 80 177 x 100 2.1 2.8 116 90 199 x 112 2.4 3.2 130 100 221 x 125 2.7 3.5 144 120 266 x 149 3.2 4.2 173 150 332 x 187 4.0 5.3 217 200 443 x 249 5.4 7.0 289 250 553 x 311 6.7 8.8 361 300 664 x 374 8.04 433 ズ ー ム比: 1.3x

A

C

D

B

望 ま し い距離 2.1 m 1.6 m

高 さ

: 87 cm

台か ら 画像の 上部 ま で

60"

目的の画像 サ イ ズ

日本語

•

1080p シ リ ー ズ (X1527i/D656Di/V60Fi/AF610i/EV-F57i/BS-425i/DX525i/

KF320i/H6541BDi/H6541BDi+/H6542ABDi/D1P1909)

60" の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 2.0 m ～ 2.2 m

の距離 に セ ッ ト し 。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム <B> 最小ズ ー ム<C> 台か ら 画像の上部 ま で<D> 27 60 x 34 1.0 39 50 111 x 62 1.7 1.8 72 60 133 x 75 2.0 2.2 87 70 155 x 87 2.3 2.6 101 80 177 x 100 2.7 2.9 116 90 199 x 112 3.0 3.3 130 100 221 x 125 3.3 3.7 144 120 266 x 149 4.0 4.4 173 150 332 x 187 5.0 5.5 217 200 443 x 249 6.6 7.3 289 250 553 x 311 8.3 9.2 361 300 664 x 374 9.96 433 ズ ー ム比: 1.1x

A

C

D

B

望 ま し い距離 2.2 m 2.0 m

高 さ

: 87 cm

台か ら 画像の 上部 ま で

60"

目的の画像サ イ ズ

日本語

•

720p シ リ ー ズ (H5385BDi/H5385BDi+/H5385ABDi/DWX1910)

60" の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 2.1 m ～ 2.3 m

の距離 に セ ッ ト し 。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム <B> 最小ズ ー ム<C> 台か ら 画像の上部 ま で<D> 26 58 x 32 1.0 39 40 89 x 50 1.4 1.5 59 50 111 x 62 1.7 1.9 74 60 133 x 75 2.1 2.3 89 70 155 x 87 2.4 2.7 104 80 177 x 100 2.7 3.0 119 90 199 x 112 3.1 3.4 134 100 221 x 125 3.4 3.8 149 150 332 x 187 5.1 5.7 223 180 398 x 224 6.2 6.9 267 200 443 x 249 6.8 7.6 297 250 553 x 311 8.5 9.5 371 300 664 x 374 10.3 446 ズ ー ム比:1.1x

A

C

D

B

望 ま し い距離 2.3 m 2.1 m

高 さ

:89 cm

台か ら 画像の上部 ま で

60"

目的の画像サ イ ズ

日本語

•

XGA シ リ ー ズ (S1286HN/S1286H/S1288HN/S1288H/T411DT/T411D/T413DT/

T413D/XS-X31HG/XS-X31H/XS-X33HG/XS-X33H/F1286HN/F1286H/F1288HN/

F1288H/SE210L/SE210/SE212L/SE212/DS-110T/DS-110/DS-112T/DS-112/

S1286GH/DNX1712/DNX1713/DNX1810/DNX1811)

60 イ ン チ の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 0.8 m の

距離 に セ ッ ト し ま す。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム <B> 台か ら 画像の上部 ま で<C> 30 61 x 46 0.4 53 40 81 x 61 0.5 70 50 102 x 76 0.6 88 60 122 x 91 0.8 105 70 142 x 107 0.9 123 80 163 x 122 1.0 140 90 183 x 137 1.1 158 100 203 x 152 1.3 175 120 244 x 183 1.5 210 150 305 x 229 1.9 263 180 366 x 274 2.3 315 200 406 x 305 2.5 351 247 502 x 376 3.1 433 303 616 x 462 3.8 531 ズ ー ム比:1.0x

A

C

B

望 ま し い距離 0.8 m

高 さ

:105 cm

台か ら 画像の上部 ま で

60"

目的の画像サ イ ズ

日本語

•

WXGA シ リ ー ズ (S1386WHN/S1386WH/S1388WHN/S1388WH/T421DT/

T421D/T423DT/T423D/XS-W31HG/XS-W31H/XS-W33HG/XS-W33H/

F1386WHN/F1386WH/F1388WHN/F1388WH/SE410L/SE410/SE412L/SE412/

DS-310T/DS-310/DS-312T/DS-312/DWX1711/DWX1734/DWX1809/DWX1737)

60 イ ン チ の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 0.7 m の

距離 に セ ッ ト し ま す。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム <B> 台か ら 画像の上部 ま で<C> 36 78 x 48 0.4 54 50 108 x 67 0.6 76 60 129 x 81 0.7 91 70 151 x 94 0.8 106 80 172 x 108 0.9 121 90 194 x 121 1.0 136 100 215 x 135 1.1 151 120 258 x 162 1.3 182 150 323 x 202 1.7 227 180 388 x 242 2.0 272 200 431 x 269 2.2 303 250 538 x 337 2.8 378 303 653 x 408 3.4 458 ズ ー ム比:1.0x

A

C

B

望 ま し い距離 0.7 m

高 さ

:91 cm

台か ら 画像の上部 ま で

60"

目的の画像サ イ ズ

日本語

•

1080p シ リ ー ズ (H6518STi/E146Si/HE-802STi/H6517STPi/S1586Hi/GM513S/

VH-413S/D1P1914)

60 イ ン チ の画像サ イ ズ を 表示す る に は、 プ ロ ジ ェ ク タ を ス ク リ ー ン か ら 0.7 m の

距離 に セ ッ ト し ま す。

目的の画像サ イ ズ 距離(m) 上部(cm) 対角 ( イ ン チ ) <A> 幅(cm) x 高 さ (cm) 最大ズ ー ム <B> 台か ら 画像の上部 ま で<C> 45 100 x 56 0.5 65 50 111 x 62 0.6 72 60 133 x 75 0.7 87 70 155 x 87 0.8 101 80 177 x 100 0.9 116 90 199 x 112 1.0 130 100 221 x 125 1.1 144 120 266 x 149 1.3 173 150 332 x 187 1.7 217 180 398 x 224 2.0 260 200 443 x 249 2.2 289 250 553 x 311 2.8 361 303 671 x 377 3.3 438 ズ ー ム比:1.0x

A

C

B

望 ま し い距離 0.7 m

高 さ

:87 cm

台か ら 画像の上部 ま で

60"

目的の画像サ イ ズ

日本語

ユ ー ザ ー コ ン ト ロ ー ル

イ ン ス ト ー ル メ ニ ュ ー

イ ン ス ト ー ル メ ニ ュ ー に は、 プ ロ ジ ェ ク タ の取 り 付け や保守 に 関す る オ ン ス ク リ ー

ン デ ィ ス プ レ イ

(OSD) が あ り ま す。 OSD メ ッ セ ー ジ は、 「信号入力が あ り ま せ ん」

と い う メ ッ セ ー ジ が画面 に 表示 さ れ て い る と き の み お使い く だ さ い。

メ ニ ュ ー オ プ シ ョ ン に は、 画面サ イ ズ や距離、 フ ォ ー カ ス 、 キ ー ス ト ー ン 補正な ど

の設定や調整が含 ま れ ま す。

1

コ ン ト ロ ー ル パ ッ ド の 「Power」 ボ タ ン を 押 し て、 プ ロ ジ ェ ク タ の電源 を オ ン

に し ま す。

2

リ モ コ ン の 「MENU」 ボ タ ン を 押 し て OSD を 起動 し 、 プ ロ ジ ェ ク タ の取 り 付

け や保守 を お こ な い ま す。

3

背景の パ タ ー ン は ガ イ ド と し て 作動 し 、 画面サ イ ズ や距離、 フ ォ ー カ ス な ど の

構成や位置合わ せ設定 を 調整 し ま す。

4

イ ン ス ト ー ル メ ニ ュ ー に は、 オ プ シ ョ ン が い く つ か含 ま れ ま す。

上下矢印キ ー を 使用 し て オ プ シ ョ ン を 選択 し 、 左右矢印キ ー を 使用 し て 選択

し た オ プ シ ョ ン 設定 を 調整 し 、 「ENTER」 を 使用 し て サ ブ メ ニ ュ ー に は入 り 、

機能 を 設定 し ま す。 新 し い設定は メ ニ ュ ー を 終了す る と き に 、 自動的 に 保存

さ れ ま す。

5

「MENU」 ま た は 「BACK」 ボ タ ン を 押す と メ ニ ュ ー は い つ で も 終了 し 、 Acer

の よ う こ そ 画面 に 戻 り ま す。

日本語

オ ン ス ク リ ー ン デ ィ ス プ レ イ

_{(OSD) メ ニ ュ ー}

プ ロ ジ ェ ク タ に は マ ル チ リ ン ガ ル

OSD が装備 さ れ て い る た め、 画像 を 調整 し 、 さ

ま ざ ま な設定 を 変更す る こ と が で き ま す。

OSD メ ニ ュ ー を 使用す る

•

OSD メ ニ ュ ー を 開 く に は、 リ モ コ ン ま た は コ ン ト ロ ー ル パ ネ ル で 「MENU」

を 押 し ま す。

•

OSD が表示 さ れ て い る と き 、

キ ー を 使用 し て メ イ ン メ ニ ュ ー の ア イ テ

ム を 選択 し ま す。 目的の メ イ ン メ ニ ュ ー ア イ テ ム を 選択 し た 後、 「ENTER」 を

押 し て 機能設定用の サ ブ メ ニ ュ ー に 入 り ま す。

•

キ ー を 使用 し て 目的の ア イ テ ム を 選択 し 、

キ ー を 使用 し て 設定

を 調整 し ま す。

•

サ ブ メ ニ ュ ー で調整す る 次の ア イ テ ム を 選択 し 、 上で説明 し た よ う に 調整 し

ま す。

•

リ モ コ ン ま た は コ ン ト ロ ー ル パ ネ ル の 「BACK」 を 押す と 、 画面は メ イ ン メ

ニ ュ ー に 戻 り ま す。

•

OSD を 終了す る に は、 リ モ コ ン ま た は コ ン ト ロ ー ル パ ネ ル で、 「BACK」 を 押

し ま す。

OSD メ ニ ュ ー が閉 じ 、 プ ロ ジ ェ ク タ は新 し い設定 を 自動的に保存 し

ま す。

注意 1: 次の OSD 設定の一部が利用で き な い場合が あ り ま す。 お使い の プ ロ ジ ェ ク タ の実際の OSD を 参照 し て く だ さ い。 注意 2: 機能は モ デ ル定義に よ り 異な り ま す。 メ イ ン メ ニ ュ ー サ ブ メ ニ ュ ー 設定 選択 入力 終了

カ ラ ー

画面 モ ー ド 色 プ ロ フ ァ イ ル 輝度 コ ン ト ラ ス ト オ フ 色温度 ガ ン マ ユ ー ザ ー LumiSense BluelightShield オ フ 彩度 色彩 詳細設定 別名で保存 プ レ ゼ ン テ ー シ ョ ン
