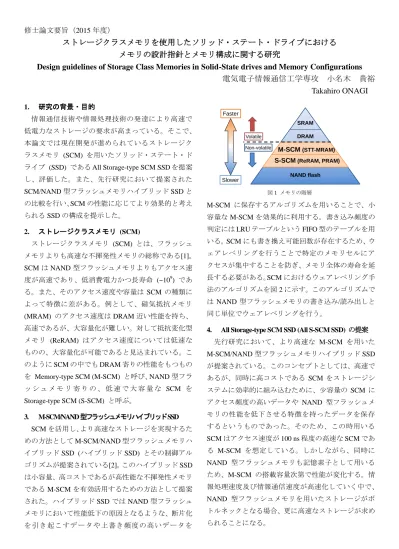

修士論文要旨（2015 年度）

ストレージクラスメモリを使用したソリッド・ステート・ドライブにおけるメモリの設計指針とメモリ構成に関する研究

Design guidelines of Storage Class Memories in Solid-State drives and Memory Configurations 電気電子情報通信工学専攻小名木貴裕

Takahiro ONAGI

1. 研究の背景・目的

情報通信技術や情報処理技術の発達により高速で低電力なストレージの要求が高まっている。そこで、

本論文では現在開発が進められているストレージクラスメモリ (SCM) を用いたソリッド・ステート・ドライブ (SSD) である All Storage-type SCM SSD を提案し、評価した。また、先行研究において提案された SCM/NAND 型フラッシュメモリハイブリッド SSD との比較を行い、 SCM の性能に応じてより効果的と考えられる SSD の構成を提示した。

2. ストレージクラスメモリ (SCM)

ストレージクラスメモリ (SCM) とは、フラッシュメモリよりも高速な不揮発性メモリの総称である[1]。

SCM は NAND 型フラッシュメモリよりもアクセス速度が高速であり、低消費電力かつ長寿命 (~10 ⁹ ) である。また、そのアクセス速度や容量は SCM の種類によって特徴に差がある。例として、磁気抵抗メモリ (MRAM) のアクセス速度は DRAM 近い性能を持ち、

高速であるが、大容量化が難しい。対して抵抗変化型メモリ (ReRAM) はアクセス速度については低速なものの、大容量化が可能であると見込まれている。このように SCM の中でも DRAM 寄りの性能をもつものを Memory-type SCM (M-SCM) と呼び、 NAND 型フラッシュメモリ寄りの、低速で大容量な SCM を Storage-type SCM (S-SCM) と呼ぶ。

3. M-SCM/NAND型フラッシュメモリハイブリッドSSD SCM を活用し、より高速なストレージを実現するための方法として M-SCM/NAND 型フラッシュメモリハイブリッド SSD (ハイブリッド SSD) とその制御アルゴリズムが提案されている[2]。このハイブリッド SSD は小容量、高コストであるが高性能な不揮発性メモリ

である M-SCM を有効活用するための方法として提案

された。ハイブリッド SSD では NAND 型フラッシュメモリにおいて性能低下の原因となるような、断片化を引き起こすデータや上書き頻度の高いデータを

M-SCM に保存するアルゴリズムを用いることで、小

容量な M-SCM を効果的に利用する。書き込み頻度の

判定には LRU テーブルという FIFO 型のテーブルを用いる。 SCM にも書き換え可能回数が存在するため、ウェアレベリングを行うことで特定のメモリセルにアクセスが集中することを防ぎ、メモリ全体の寿命を延長する必要がある。 SCM におけるウェアレベリング手法のアルゴリズムを図 2 に示す。このアルゴリズムでは NAND 型フラッシュメモリの書き込み/読み出しと同じ単位でウェアレベリングを行う。

4. All Storage-type SCM SSD (All S-SCM SSD) の提案先行研究において、より高速な M-SCM を用いた M-SCM/NAND 型フラッシュメモリハイブリッド SSD が提案されている。このコンセプトとしては、高速であるが、同時に高コストである SCM をストレージシステムに効率的に組み込むために、少容量の SCM にアクセス頻度の高いデータや NAND 型フラッシュメモリの性能を低下させる特徴を持ったデータを保存するというものであった。そのため、この時用いる SCM はアクセス速度が 100 ns 程度の高速な SCM であ

る M-SCM を想定している。しかしながら、同時に

NAND 型フラッシュメモリも記憶素子として用いるため、M-SCM の搭載容量次第で性能が変化する。情報処理速度及び情報通信速度が高速化していく中で、

NAND 型フラッシュメモリを用いたストレージがボトルネックとなる場合、更に高速なストレージが求められることになる。

1.E+001.E+011.E+021.E+031.E+041.E+051.E+061.E+07

書き換え回数

ページアドレス累積度数

10⁶

0

1 10 10²10³10⁴10⁵10⁶10⁷ 10⁴

10²

0.0E+00 3.0E+07 6.0E+07 9.0E+07 1.2E+08

1.E+001.E+011.E+021.E+031.E+041.E+051.E+061.E+07

書き換え回数 1 1010²10³10⁴10⁵10⁶10⁷ 上書き回数累積度数

(  10

8

)

0 0.3 1.2 0.9 0.6

100

0 50 65536(ReRAMの半分の容量）

98%

累積率(%)

X _W/E X _W/E

図 1 メモリの階層 Non-volatile

Volatile

Slower Faster

SRAM DRAM

NAND flash

M-SCM (STT-MRAM)

S-SCM (ReRAM, PRAM)

(2)

そこで、より高速な次世代のストレージとして SCM のみを記憶素子として用いるストレージを提案した。

SCM は高速であるが、NAND 型フラッシュメモリに比べてコストが高い。しかし、M-SCM に比べて低速ではあるものの大容量化が期待される S-SCM が存在し、それを使用することでコスト面の問題については軽減できる。従って本研究では S-SCM のみを記憶素子として用いた All S-SCM SSD を提案する。また、

SCM はホストからのリクエストの最小単位と同じ単位での書き込み/読み出しが可能でかつ、直接上書きが可能であるために読み書きのアルゴリズムも簡易的に済むと考えられる。しかし、 SCM は書き換え可能回数に制限があるため、ウェアレベリング技術が必要になる。また、従来の NAND 型フラッシュメモリよりも高速なメモリアクセス速度をもつため、 SSD コントローラと記憶素子をつなぐ NAND インターフェースの速度についても検討の必要がある。

5. All S-SCM SSD の評価

トランザクション・レベル・モデリングベースのシミュレータを用いて All S-SCM SSD を評価した。シミュレーションで用いた NAND 型フラッシュメモリと SCM の仕様を表 1 に示す[3]。まず、All S-SCM SSD において図 2 にて示したウェアレベリングを用いた際の効果について評価した。本評価においては金融サーバのメモリアクセスパターンから書き込みリクエストのみを抽出したものを用いた。図 3 より、ウェアレベリングを用いることで最も書き換え回数が大きかったアドレスにおける書換え回数がおよそ 1/3000 になっている。よって、今回用いるウェアレベリング手法は All S-SCM SSD において有効であると言える。次

に、 All S-SCM SSD とハイブリッド SSD において、メモリアクセスパターンの違いが SSD の書き込み性能に及ぼす影響について調査した。本実験では All S-SCM SSD について、容量は 1 GB、S-SCM のインターフェースのトグル周波数は 1066 MHz、メモリの書き込み/読み出し遅延は共に 1 μs とした。ハイブリッド SSD では、NAND 型フラッシュメモリの容量は共通で 1 GB、NAND 型フラッシュメモリの容量に対してそれぞれ 5 %、10 %、25 %の容量の M-SCM を追加した 3 種類の構成でシミュレーションをおこなった。

図 4 より、ハイブリッド SSD の書き込み性能は搭載す

る M-SCM の容量に大きく依存することがわかる。最

も性能差が大きい、プロキシサーバのメモリアクセスパターンである prxy_0 においては搭載する M-SCM の容量を NAND 型フラッシュメモリの 5 %から 25 %まで増やすことでおよそ 42 倍性能が向上する。しかし、

金融サーバのアクセスパターンである Financial1 では搭載する M-SCM の容量を NAND 型フラッシュメモリの 5 %から 25 %まで増やした際の性能向上が約 2.9 倍であり、メモリアクセスパターンの種類によって

M-SCM の容量を増やした際の効果が異なるといえる。

これは、ハイブリッド SSD の書き込みアルゴリズムの動作と関係していると考えられる。M-SCM には上書き頻度が高く、断片化の原因となるデータを保存する。

prxy_0 はこのような特徴をもったデータが多く、対して Financial1 は上書き頻度が少ないメモリアクセスパ

図 3 ウェアレベリングによる書換え回数平準化効果[3]

1 10 100 1000 10000 100000 1000000

With wearleveling Without wearleveling

298836

# Max W /E cycle in SCM chi p 96

(N _ow = 5 )

3113 times Financial1

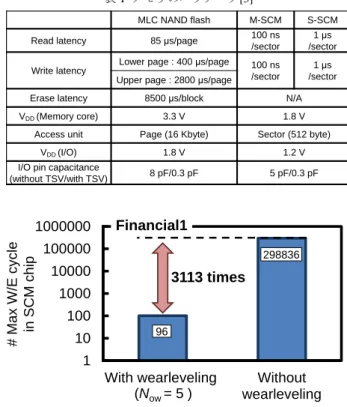

表 1 メモリのパラメータ[3]

MLC NAND flash M-SCM S-SCM

Read latency 85 μs/page 100 ns

/sector

1 μs /sector Write latency Lower page : 400 μs/page 100 ns

/sector

1 μs /sector Upper page : 2800 μs/page

Erase latency 8500 μs/block N/A

V

DD

(Memory core) 3.3 V 1.8 V

Access unit Page (16 Kbyte) Sector (512 byte)

V

DD

(I/O) 1.8 V 1.2 V

I/O pin capacitance

(without TSV/with TSV) 8 pF/0.3 pF 5 pF/0.3 pF

図 2 SCM 向けウェアレベリングアルゴリズム[3]

書き込みデータページ内WEの最大値WEmaxを求める

WEmax > Wth?

読みだしたデータと書き込みデータをマージし新しいページに書き込み古いページから読み出し古いページのW_thに対して

Wth+= Now

上書き Yes

No ウェアレベリング

開始

End

W

th

:ウェアレベリング閾値（ページ毎）

WE：セクタ毎の累積上書き回数 N

ow

: W

thの更新間隔

（ウェアレベリングの頻度を決める）

N

_ow

：大

ウェアレベリングの頻度が低い

N

_ow

：小

ウェアレベリングの頻度が高い高速だがばらつき大

低速だがばらつき小

(3)

ターンとなっている。従って、 Financial1 では M-SCM の容量を増加させても M-SCM へのアクセス頻度が上がらず、性能上昇が少ないと考えられる。対して、 All S-SCM SSD は 3 種類全てのメモリアクセスパターンにおいて 300 MB/sec を超える性能を持ち、メモリアクセスパターンによる性能差が小さいといえる。このように特徴の異なるメモリアクセスパターンにおいても性能差が生じない理由としては、断片化による性能低下が起こらないことが考えられる。

次に All S-SCM SSD がハイブリッド SSD よりも高い書き込み性能を発揮するために必要な S-SCM のインターフェースの速度を求める。 S-SCM のメモリコアの書き込み/読み出し遅延は 1 μs とし、比較対象のハイブリッド SSD は M-SCM を 25 %搭載したものとした。図 5 に比較結果のグラフを示す。縦軸の Speed ratio S とは、All S-SCM SSD とハイブリッド SSD の書き込み性能の比であり、ハイブリッド SSD の性能を 1 として、それよりも All S-SCM SSD の性能が高ければ S の値は大きくなる。よって、本評価では S の値が 1 以上であれば All S-SCM SSD が優位であるとした。図 5 より、メモリアクセスパターンによって All S-SCM SSD が優位となる条件が異なることがわかる。これはハイブリッド SSD の性能がメモリアクセスパターンに大きく依存するためである。対して All S-SCM SSD の性能はメモリアクセスパターン依存性が小さいため、ハイブリッド SSD が苦手とするメモリアクセスパターンでは優位性が高くなるといえる。同様に、ハイブリッド SSD と比較した際に S-SCM に求められる、メモリコアの書き込み/読み出し性能について調査した。こ

こでは S-SCM のインターフェースのトグル周波数は

1066 MHz に固定し、S-SCM メモリコアの書き込み/

読み出し遅延を 100 ns から 12 μs まで変化させ、シミュレーションを行った。図 6 に示した結果から、 prxy_0 のようなアクセスが発生するアプリケーションにおいては、S-SCM に高い性能が求められるため、All S-SCM SSD の利点が小さい。

最後に、 NAND 型フラッシュメモリのビットコストを基準として定めた S-SCM と M-SCMのビットコストを用いて、ハイブリッド SSD と All S-SCM SSD のコストの比較を行った。まず、 SCM のコストの想定する範囲を決めるために、NAND 型フラッシュメモリと

DRAM のビットコストの比較を行ったところ、 DRAM が NAND 型フラッシュメモリの 16 倍のビットコストを持つことがわかった。そこで、 SCM が実際に使われるようになるためには DRAM よりも低コストであることが必要であると考えて、M-SCM のビットコストの最大値を NAND 型フラッシュメモリの 12 倍として見積り、計算を行った。このとき、All S-SCM SSD の S-SCM 容量と、ハイブリッド SSD の NAND 型フラッシュメモリの容量が同じで、ハイブリッド SSD には NAND 型フラッシュメモリの任意の割合分だけの M-SCM を追加した構成とする。

図 5 SSD 書き込み性能のインターフェース速度依存性[3]

0 1 2 3 4 5 6

0 500 1000 1500 2000 2500

Spee d ra tio S (% )

I/O freq. (MHz)

All S-SCM/Hybrid SSD

Financial1 tpcc-mysql prxy_0

S-SCM latency = 1μs

Hybrid SSD (M-SCM : 25%)

S-SCM SSD throughput Hybrid SSD throughput S =

All S-SCM better

図 6 SSD 書き込み性能の S-SCM 速度依存性[3]

0 0.5 1 1.5 2 2.5 3 3.5 4

0 1 2 3 4 5 6 7 8 9 10 11 12

Spee d ra tio S (% )

S-SCM latency (μs) Financial1

tpcc-mysql prxy_0

Hybrid SSD (M-SCM : 25%) All S-SCM better I/O frequency = 1066MHz S-SCM SSD throughput

Hybrid SSD throughput S =

図 4 SSD 書き込み性能のメモリアクセスパターン依存性[3]

0 50 100 150 200 250 300 350 400

All S-SCM 1GB

Hybrid SSD M-SCM 5%

Hybrid SSD M-SCM 10%

Hybrid SSD M-SCM 25%

Th roug hp ut (MB/sec)

Financial1 tpcc-mysql prxy_0 S-SCM, M-SCM : 1066MHz

NAND flash : 400MHz

I/O freq. S-SCM : 1μs

M-SCM : 100ns Latency

N

_ow

= 50

NAND Capacity of Hybrid SSD : 1Gbyte

(4)

M-SCM の容量を変化させた際の、 M-SCM と S-SCM に求められるコストについてのグラフを図 7 に示す。

グラフ上の面が All S-SCM SSD とハイブリッド SSD のコストが等しくなる境界面であり、その面よりも上側であれば All S-SCM SSD の方が低コスト、面よりも下であればハイブリッド SSD の方が低コストである。

この面の式は S-SCM と M-SCM のビットコストをそれぞれ NAND 型フラッシュメモリのビットコストで標準化した値である R S-N と R M-N と、M-SCM と NAND 型フラッシュメモリの容量比 k から次の式のようになる。

𝑅 _S−N = 1 + 𝑘 × 𝑅 _M−N (1) この式より、 M-SCM と NAND 型フラッシュメモリのビットコスト比 R M-N が 12 かつ k が 25 %のとき、 R S-N

は 4 より小さいと All S-SCM SSD はハイブリッド SSD よりも低コストであるといえる。また R M-N が 8 になると、 All S-SCM SSD がハイブリッド SSD よりも低コストとなるための条件として R S-N は 3 未満が求められる。

6. まとめと今後の課題

All S-SCM SSD が SSD ハイブリッド SSD よりも高い書き込み性能を持つために、 S-SCM に求められる性能を表 2 に示す。ハイブリッド SSD が苦手とする Financial1 のメモリアクセスパターンにおいては、

S-SCM に求められる性能が低いことがわかる。逆にハ

イブリッド SSD でも高い性能が期待できる prxy_0 のメモリアクセスパターンではより高い性能の S-SCM が求められる。この結果から、 S-SCM のアクセス頻度がセクタ当たり 1 μs で M-SCM が NAND 型フラッシュメモリのコストの約 12 倍かつ S-SCM のビットコストが NAND 型フラッシュメモリの 4 倍程度の時、 prxy_0 のようなアクセスパターンをもつアプリケーションではハイブリッド SSD が、それ以外のアプリケーショ

ンでは All S-SCM SSD が適した構成であるといえる。

今後は読み出し性能の評価や、Error Collecting Code (ECC) のデコード遅延が All S-SCM SSD の性能に及ぼす影響について詳細に解析を行う必要がある。

参考文献

[1] G.W. Burr et al., IBM Journal of Research and Development, vol. 52, no. 4/5, 2008, pp. 449-464.

[2] C. Sun et al., TCAS-I, vol. 61, no. 2, 2014, pp382-392.

[3] T. Onagi et al, JJAP, vol. 54, 2015, 04DE04.

[4] I. Song et al., in IEEE ISSCC Dig. Tech. Papers, 2012, pp. 46-48

[5] http://trace.cs.umass.edu/index.php/Storage/Storage [6] MSR Cambridge Traces, http://iotta.snia.org/traces/388

発表文献学術雑誌

 T. Onagi, C. Sun and K. Takeuchi, “Design guidelines of storage class memory based solid-state drives to balance performance, power, endurance, and cost”, Japanese Journal of Applied Physics (JJAP), vol. 54, 2015, 04DE04.

国際会議

 T. Onagi, C. Sun, and K. Takeuchi, “Design Guidelines of All Storage Class Memory (SCM) SSD and Hybrid SCM/NAND Flash SSD to Balance Performance, Power, Endurance and Cost”, Ext. Abstr. Solid State Devices and Materials (SSDM), 2014, pp. 106-107.

 T. Onagi, C. Sun, and K. Takeuchi, “High Performance and Low Cost Design for All 3D-NAND Flash SSD, M-SCM/3D-NAND Flash Hybrid SSD and All S-SCM SSD”, NVMW, 2015.

 T. Onagi, C. Sun, and K. Takeuchi, “Impact of Through-Silicon Via Technology on Energy Consumption of 3D-Integrated Solid-State Drive Systems”, ICEP-IAAC, 2015, pp. 215-218.
