改訂記録改訂番号改訂日 Rev /12/1( 初版 ) 1. 本書の内容に関しては将来予告無しに変更することがあります 2. 本取扱説明書の全部又は一部を無断で複製することはできません 3. 本書内に記載されている製品名等の固有名詞は各社の商標又は登録商標です 4. 本書内にお

(1)

DI9030-2D 2D ﾘﾝｸﾞｽｷｬﾅ

(2)

改訂記録改訂番号改訂日 Rev.1.0 2018/12/1（初版） 1. 本書の内容に関しては、将来予告無しに変更することがあります。 2. 本取扱説明書の全部又は一部を無断で複製することはできません。 3. 本書内に記載されている製品名等の固有名詞は各社の商標又は登録商標です。 4. 本書内において、万一誤り、記載漏れなどお気付きのことがありましたらご連絡ください。 5. 運用した結果の影響について、責任を一切負いかねます。

(3)

製品保証と注意事項

「保証期間」本製品の保証期間は、ご購入日より_{1 ヶ年とさせていただきます。} 「保証範囲」保証期間中に納入者側の責により故障を生じた場合は、納入者側において機器の修理または交換を行います。但し、保証期間内であっても、次に該当する場合は、保証対象から除外させていただきます。 _{需要者側の不適当な取り扱いならびに使用} _{故障の原因が納入者以外の事由による場合} _{外装部品の損傷} _{自然劣化・消耗部品} _{需要者側で改造・修理を行った場合} _{天災地変による場合} 尚、ここでいう保証は納入品単体の保障を意味するもので、納入品の故障により誘発される損害はご容赦いただきます。「修理」本製品は、修理対象製品ではありません。一律料金による交換対応製品となります。故障の際は、ご購入された販売店までお問合せください。「電波障害自主規制について」本装置は米国通信規制「FCC 第 15 条補足 J」による計算機器制約条件に適合しております。商業環境での使用において妥当な保護措置がなされています。しかし、住宅地域でのご使用は妨害（ﾗｼﾞｵ･ﾃﾚﾋﾞなどの受信障害）が起こることがあります。「その他」 ● 納入品の価格には、ｻｰﾋﾞｽ費用は一切含んでおりません。

(4)

安全上の注意

_{ご使用の前に本書をお読みになり、正しく安全にご使用ください。} _{本書は、いつでも見られる場所に大切に保管してください。} 使用上の注意 _{ﾚｰｻﾞ照射窓を覗いたり、ﾚｰｻﾞﾋﾞｰﾑを直視することは絶対にしないでください。} _{分解・改造しないでください。発熱・火災・けがの原因となります。}  ｶﾞｽ・火薬など可燃性物質が発生する場所での使用はしないでください。破裂・発火・火災の原因となります。 _{衝撃を与えたり、落としたり、本機の上に物を置いたりしないでください。} _{小児の手の届くところに置いたり、使用させないでください。} _{雨や水などがかかる場所で使用しないでください。}  ｽﾄﾗｯﾌﾟを持って振り回したりしないでください。破損やけがの原因となります。 _{炎天下の車内や冷凍庫など高温・低温になる場所には放置しないでください。} _{湿度の高い場所や誇りの多い場所には放置しないでください。} _{使用温度範囲内で使用してください。} _{静電気の起こりやすい場所やﾃﾚﾋﾞなどの磁気を発生する機器のそばには置かないでください。} _{安定しない場所に放置、保管しないでください。}  低温の場所から高温の場所へ移動すると、結露が発生する恐れがあります。結露が発生した場合は、水滴が完全に蒸発するまで、本機をしようしないでください。  本機のｸﾘｰﾆﾝｸﾞは、柔らかい布で軽くからぶきするか、中性洗剤に浸した柔らかい布をよく絞ってから軽く拭いてください。充電池および充電器・充電に関する注意（前項目に加え、下記の事項に注意ください）  付属の AC ｱﾀﾞﾌﾟﾀ以外は、絶対に使用しないでください。発熱・火災・けがの原因となります。 _{異物を入れないでください。ｼｮｰﾄや発熱により、火災・感電の恐れがあります。}  AC ﾌﾟﾗｸﾞや電源ｺｰﾄﾞを引っ張ったり、ねじったり、負荷をかけたり、加工したりしないでください。火災・感電の原因となります。 _{AC ﾌﾟﾗｸﾞや電源ｺｰﾄﾞが傷んだ場合は、すぐに新しいものと交換してください。火災・感電の原因となります。} _{濡れた手で電源の抜き差しを行わないでください。感電の原因となります。} _{充電は、必ず 0~40℃の温度範囲で行ってください。} _{指定以外の充電池を使用しないでください。} _{充電池は、ﾃﾞﾊﾞｲｽから取り外し、金属などがない 0~40℃の温度範囲の場所に保管してください。}  充電池を充電しても動作時間が短い場合は、充電池の寿命です。新しい充電池をお求めください。 _{ご不要になった充電池を廃棄する場合は、各自治体の条例に従い、正しく処理してください。}

(5)

INDEX 1. はじめに ... 7 1.1 梱包内容の確認 ... 7 1.2. 外観と各部名称 ... 7 1.3. ﾘｰﾀﾞの装着 ... 7 1.4. LED とﾌﾞｻﾞｰ ... 8 1.5. 工場ﾃﾞｨﾌｫﾙﾄに戻す ... 8 1.6. ﾊﾞｰｼﾞｮﾝ情報 ... 8 2. 動作ﾓｰﾄﾞ ... 9 2.1. ｵﾝﾗｲﾝﾓｰﾄﾞ ... 9 2.2. ﾒﾓﾘﾓｰﾄﾞ ... 9 3. Bluetooth ... 10 3.1. 専用ﾄﾞﾝｸﾞﾙとﾍﾟｱﾘﾝｸﾞ(Windows PC) ... 10 3.2. Android/iOS ﾃﾞﾊﾞｲｽとﾍﾟｱﾘﾝｸﾞ ... 10 Android/iOS のｷｰﾎﾞｰﾄﾞ設定(Bluetooth 送信機能) ... 11 3.3. Bluetooth ﾓｰﾄﾞ ... 11 4. ｷｰﾎﾞｰﾄﾞ言語 ... 12 5. ｻｳﾝﾄﾞとﾊﾞｲﾌﾞﾚｰｼｮﾝ ... 12 6. ｽﾘｰﾌﾟﾓｰﾄﾞ移行ﾀｲﾏｰ ... 13 7. ﾃﾞｰﾀ送信ｽﾋﾟｰﾄﾞ ... 14 8. 前方･後方ﾃﾞｰﾀ削除 ... 15 9. ｻﾌｨｯｸｽ ... 16 10. ﾌﾟﾘﾌｨｯｸｽ/ﾎﾟｽﾄﾌｨｯｸｽ ... 16 11. ﾄﾘｶﾞﾓｰﾄﾞ ... 17 読み取りﾀｲﾑｱｳﾄ_{... 17} 12. ｺﾝﾃｨﾆｱｽﾓｰﾄﾞ ... 18 読み取りﾀｲﾑｱｳﾄ ... 18 同一ｺｰﾄﾞ読み取りﾃﾞｨﾚｲ_{... 18} 13. ｵｰﾄｾﾝｽﾓｰﾄﾞ ... 19 ｲﾒｰｼﾞ検出ﾀｲﾑｱｳﾄ ... 19 感度ﾚﾍﾞﾙ_{... 19} 14. 照明 LED ... 20 15. ｴｲﾏｰ LED ... 20 16. ｺｰﾄﾞ ID 送信 ... 21 17. 1D ｺｰﾄﾞ ... 22 17.1. 反転 1D ｺｰﾄﾞ ... 22 19.2. UPC-A ... 23 19.3. UPC-E ... 24 19.4. EAN/JAN-8 ... 25 19.5. EAN/JAN-13 ... 26 19.6. ｺｰﾄﾞ 128 ... 27 19.7. GS1-128 ... 27 19.8. ISBT-128 ... 27 19.9. ｺｰﾄﾞ 39 ... 28 19.10. ｺｰﾄﾞ 93 ... 28 19.11. ｲﾝﾀｰﾘｰﾌﾞﾄﾞ 25 ... 29 19.12. ﾏﾄﾘｸｽ 25 ... 30 19.13. ｲﾝﾀﾞｽﾄﾘｱﾙ 25 ... 30 19.14. ｽﾀﾝﾀﾞｰﾄﾞ 25 ... 31 19.15. ｺｰﾀﾞﾊﾞｰ(NW7) ... 31 19.19. Plessey ... 31 19.17. MSI Plessey ... 31 19.18. GS1 Databar Limited ... 32 19.19. ITF14 ... 32

(6)

20. 2D ｺｰﾄﾞ ... 33 20.1. QR ｺｰﾄﾞ ... 33 20.2. Data Matrix ... 34 20.3. PDF420 ... 35 20.4. Aztec ｺｰﾄﾞ ... 36 20.5. MaxiCode ... 36 補足A. ASCII QR ｺｰﾄﾞ表 ... 37 補足_{B. 数値 QR ｺｰﾄﾞ表 ... 40} 補足C. ASCII ｺｰﾄﾞ表 ... 41 補足D. ｻﾝﾌﾟﾙﾊﾞｰｺｰﾄﾞ ... 42

(7)

1. はじめに

この度は、弊社ﾊﾞｰｺｰﾄﾞﾘｰﾀﾞ_{(以下、ﾘｰﾀﾞ)をお買い上げいただきありがとうございます。} 本書は、ﾘｰﾀﾞのﾊﾟﾗﾒｰﾀ設定を行うために用意された別冊ｶﾞｲﾄﾞです。基本的な導入方法に関しては、製品に同梱されている導入ｶﾞｲﾄﾞを参照ください。本書に掲載しているｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞを読み取ることで、ﾘｰﾀﾞのｲﾝﾀｰﾌｪｲｽや読み取りに関するﾊﾟﾗﾒｰﾀ設定が行えます。設定したﾊﾟﾗﾒｰﾀが不揮発性ﾒﾓﾘに保存されるため、電源をｵﾌにして設定が消えることはありません。

1.1 梱包内容の確認

梱包内容は、下記のようになっています。ご確認の上、万一不足、破損品がありましたら、お買い上げの販売店までご連絡ください。 _{ﾘｰﾀﾞ本体} 1 台(ご使用前に充電を行ってください) _{microUSB ｹｰﾌﾞﾙ} 1 本 _{専用ﾄﾞﾝｸﾞﾙ} 1 個 _{簡易取説(本書)} 1 冊製品の個装箱は、修理などで製品を返送する場合、輸送時の損傷を避けるために必要となります。大切に保管してください。

1.2. 外観と各部名称

電源ｽｲｯﾁをｵﾝにした後、ﾄﾘｶﾞﾎﾞﾀﾝを一度ｸﾘｯｸすると、ﾘｰﾀﾞの電源が入ります。_{USB ｹｰﾌﾞﾙが接続された状態でｵﾝにす} ると、USB ｹｰﾌﾞﾙ接続ﾓｰﾄﾞとなり、接続されていないと自動的に Bluetooth ﾓｰﾄﾞになります。【推奨】未使用時、細目に電源ｽｲｯﾁをｵﾌにすることで、電池の消耗を最小限に抑えることが可能です。

1.3. ﾘｰﾀﾞの装着

下図を参照して、ﾘｰﾀﾞを指に装着してください。ﾘｰﾀﾞ部は、回転させることができるため、左右どちらの指にも装着可能です。 LED ｲﾝﾃﾞｨｹｰﾀ microUSB ｺﾈｸﾀ電源ｽｲｯﾁﾄﾘｶﾞﾎﾞﾀﾝ読取窓

(8)

1.4. LED とﾌﾞｻﾞｰ

LED ｽﾃｰﾀｽ説明ﾌﾞｻﾞｰｽﾃｰﾀｽ説明青色_{LED(左)点滅} 読み取り成功ﾛﾝｸﾞﾋﾞｰﾌﾟ電源ｵﾝ_/ｵﾌ青色_{LED(右)点灯} ﾘﾝｸ確立ｼｮｰﾄﾋﾞｰﾌﾟ_(低音) 読み取り成功ﾘﾝｸ確立赤色LED 点灯充電中ｼｮｰﾄﾋﾞｰﾌﾟ(低音)3 回ﾜｲﾔﾚｽ転送失敗ﾊﾞｯﾌｧﾌﾙ青色_{LED(左)消灯} 青色LED(右)高速点滅専用ﾄﾞﾝｸﾞﾙﾍﾟｱﾘﾝｸﾞﾓｰﾄﾞｼｮｰﾄﾋﾞｰﾌﾟ_{(低音)5 回} 読み取り停止ﾊﾞｯﾃﾘ無し青色LED(左)高速点滅青色LED(右)消灯 SPP ﾍﾟｱﾘﾝｸﾞﾓｰﾄﾞｼｮｰﾄﾋﾞｰﾌﾟ(低音)2 回ﾘﾝｸ切断青色LED(左)(右)交互点滅 HID ﾍﾟｱﾘﾝｸﾞﾓｰﾄﾞｼｮｰﾄﾋﾞｰﾌﾟ(高音)2 回ｾｯﾄｱｯﾌﾟｺｰﾄﾞNG 青色_{LED(左)(右)同期点滅 BLE ﾍﾟｱﾘﾝｸﾞﾓｰﾄﾞ}

1.5. 工場ﾃﾞｨﾌｫﾙﾄに戻す

下記のｺﾏﾝﾄﾞﾏﾄﾘｸｽｺｰﾄﾞと_{3 つｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞを順番にｽｷｬﾝしてください。} 2D ｴﾝｼﾞﾝﾃﾞｨﾌｫﾙﾄ(このｺｰﾄﾞをｽｷｬﾝしていもﾋﾞｰﾌﾟは鳴りません) Bluetooth 無線のﾃﾞｨﾌｫﾙﾄ(左から順にｽｷｬﾝ) 設定開始 Bluetooth 無線ﾃﾞｨﾌｫﾙﾄ設定終了

1.6. ﾊﾞｰｼﾞｮﾝ情報

下記のｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞをｽｷｬﾝすると、ﾊﾞｰｼﾞｮﾝ情報を出力します。ﾊﾞｰｼﾞｮﾝ情報 % % E n t e r S e t % % S p e c C o d e 9 3 % % E x i t S e t % % S p e c C o d e 3 9

(9)

2. 動作ﾓｰﾄﾞ

2.1. ｵﾝﾗｲﾝﾓｰﾄﾞ

ｵﾝﾗｲﾝﾓｰﾄﾞでは、ﾘｰﾀﾞはｽｷｬﾝしたﾃﾞｰﾀを直ちにﾎｽﾄへ送信します。ｺｰﾄﾞをｽｷｬﾝすると、ｼｮｰﾄﾋﾞｰﾌﾟを鳴動し、ﾃﾞｰﾀの送信に失敗すると、ｴﾗｰﾋﾞｰﾌﾟ(3 音階低音ﾋﾞｰﾌﾟ)を鳴動します。送信ｴﾗｰをなったﾃﾞｰﾀは、破棄されます。設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄｵﾝﾗｲﾝﾓｰﾄﾞ ■ 設定終了

2.2. ﾒﾓﾘﾓｰﾄﾞ

ﾘｰﾀﾞをBluetooth 無線圏外で使用する場合は、ﾒﾓﾘﾓｰﾄﾞでの運用をお奨めします。ﾒﾓﾘﾓｰﾄﾞでは、ｽｷｬﾝしたﾃﾞｰﾀは、ﾘｰﾀﾞの内部ﾒﾓﾘにﾚｺｰﾄﾞされます。ｺｰﾄﾞをｽｷｬﾝすると、ｼｮｰﾄﾋﾞｰﾌﾟを鳴動し、ﾃﾞｰﾀは自動的にﾒﾓﾘにﾚｺｰﾄﾞされます。設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄﾒﾓﾘﾓｰﾄﾞﾒﾓﾘ内ﾚｺｰﾄﾞ数を出力ﾘｰﾀﾞの内部ﾒﾓﾘにﾚｺｰﾄﾞされているﾃﾞｰﾀ件数を出力します。ﾃﾞｰﾀｱｯﾌﾟﾛｰﾄﾞﾃﾞｰﾀｱｯﾌﾟﾛｰﾄﾞをｽｷｬﾝすると、ﾒﾓﾘﾃﾞｰﾀをﾎｽﾄへ送信します。ﾎｽﾄと_{USB ｹｰﾌﾞﾙで接続した状態でｽｷｬﾝしてください。} ｱｯﾌﾟﾛｰﾄﾞ完了後も、ﾃﾞｰﾀが自動的に削除されることはありません。ﾃﾞｰﾀ消去ﾘｰﾀﾞの内部ﾒﾓﾘにﾚｺｰﾄﾞされているﾃﾞｰﾀを消去します。設定終了 % % E n t e r S e t % % S p e c C o d e 1 0 % % E x i t S e t % % E n t e r S e t % % S p e c C o d e 1 1 % % S p e c C o d e 1 7 % % S p e c C o d e 1 6 % % S p e c C o d e 1 8 % % E x i t S e t

(10)

3. Bluetooth

3.1. 専用ﾄﾞﾝｸﾞﾙとﾍﾟｱﾘﾝｸﾞ(Windows PC)

下記のｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞを上から順番にｽｷｬﾝして、ﾍﾟｱﾘﾝｸﾞを行ってください。設定開始専用ﾄﾞﾝｸﾞﾙﾓｰﾄﾞﾍﾟｱﾘﾝｸﾞﾓｰﾄﾞﾍﾟｱﾘﾝｸﾞﾓｰﾄﾞに入り、青色LED(左)が点滅します。設定終了 PC にﾄﾞﾝｸﾞﾙをｾｯﾄしてください。ﾋﾞｰﾌﾟ音が鳴れば、ﾍﾟｱﾘﾝｸﾞ成功です。青色_{LED(右)が常時点灯します。}

3.2. Android/iOS ﾃﾞﾊﾞｲｽとﾍﾟｱﾘﾝｸﾞ

方法

1

1. ﾘｰﾀﾞの電源を入れ、ﾄﾘｶﾞﾎﾞﾀﾝを 8 秒間長押しすると、Bluetooth HID ﾍﾟｱﾘﾝｸﾞﾓｰﾄﾞに入り、左右の青色 LED が交互に点灯します。

2. ﾎｽﾄﾃﾞﾊﾞｲｽの Bluetooth をｵﾝにし、ﾘｰﾀﾞ(Barcode scanner HID)を検索します。 3. 見つかれば、ﾃﾞﾊﾞｲｽをﾀｯﾌﾟして、ﾍﾟｱﾘﾝｸﾞを行います。 4. ﾍﾟｱﾘﾝｸﾞに成功すれば、ﾋﾞｰﾌﾟ音が鳴り、青色 LED(右)が常時点灯します。

方法

2

下記のｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞを上から順番にｽｷｬﾝして、ﾍﾟｱﾘﾝｸﾞを行ってください。設定開始 Bluetooth HID ﾓｰﾄﾞﾍﾟｱﾘﾝｸﾞﾓｰﾄﾞﾍﾟｱﾘﾝｸﾞﾓｰﾄﾞに入り、左右の青色_{LED が交互に点滅します。} 1. ﾎｽﾄﾃﾞﾊﾞｲｽの Bluetooth をｵﾝにし、ﾘｰﾀﾞ (Barcode scanner HID)を検索します。 2. 見つかれば、ﾃﾞﾊﾞｲｽをﾀｯﾌﾟして、ﾍﾟｱﾘﾝｸﾞを行います。 3. ﾍﾟｱﾘﾝｸﾞに成功すれば、ﾋﾞｰﾌﾟ音が鳴り、青色 LED(右)が常時点灯します。設定終了ﾄﾘｶﾞﾎﾞﾀﾝをﾀﾞﾌﾞﾙｸﾘｯｸして、設定ﾓｰﾄﾞを終了することもできます。 % % E n t e r S e t % % S p e c C o d e A 8 % % S p e c C o d e 9 9 % % E x i t S e t % % E n t e r S e t % % S p e c C o d e A A % % S p e c C o d e 9 9 % % E x i t S e t

(11)

Android/iOS のｷｰﾎﾞｰﾄﾞ設定(Bluetooth 送信機能)

設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄｷｰﾎﾞｰﾄﾞ表示_/非表示ﾄﾘｶﾞﾎﾞﾀﾝのﾀﾞﾌﾞﾙｸﾘｯｸでｷｰﾎﾞｰﾄﾞ表示 ■ ﾄﾘｶﾞﾎﾞﾀﾝのﾀﾞﾌﾞﾙｸﾘｯｸでｷｰﾎﾞｰﾄﾞ非表示 ■ 設定終了

3.3. Bluetooth ﾓｰﾄﾞ

設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ専用ﾄﾞﾝｸﾞﾙﾓｰﾄﾞ Bluetooth HID ﾓｰﾄﾞ ■ Bluetooth SPP ﾓｰﾄﾞ Bluetooth BLE ﾓｰﾄﾞ設定終了 % % E n t e r S e t % % S p e c C o d e 1 A % % S p e c C o d e 7 B % % S p e c C o d e 7 A % % E x i t S e t % % E n t e r S e t % % S p e c C o d e A 8 % % S p e c C o d e A A % % S p e c C o d e A B % % S p e c C o d e A C % % E x i t S e t

(12)

4. ｷｰﾎﾞｰﾄﾞ言語

設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ英語 ■ 日本語一般的国際ｷﾎﾞｰﾄﾞ設定終了

5. ｻｳﾝﾄﾞとﾊﾞｲﾌﾞﾚｰｼｮﾝ

設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄｻｳﾝﾄﾞ無効ｻｳﾝﾄﾞ有効 ■ ﾊﾞｲﾌﾞﾚｰｼｮﾝ無効ﾊﾞｲﾌﾞﾚｰｼｮﾝ有効 ■ 設定終了 % % E n t e r S e t % % S p e c C o d e 4 0 % % S p e c C o d e 4 5 % % S p e c C o d e 4 6 % % E x i t S e t % % E n t e r S e t % % S p e c C o d e 9 4 % % S p e c C o d e 9 7 % % S p e c C o d e 7 6 % % S p e c C o d e 7 7 % % E x i t S e t

(13)

6. ｽﾘｰﾌﾟﾓｰﾄﾞ移行ﾀｲﾏｰ

設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ 30 秒 1 分 2 分 5 分 ■ 10 分 30 分ｽﾘｰﾌﾟ移行無し即時ｽﾘｰﾌﾟ移行設定終了 % % E n t e r S e t % % S p e c C o d e 3 0 % % S p e c C o d e 3 1 % % S p e c C o d e 3 2 % % S p e c C o d e 3 3 % % S p e c C o d e 3 4 % % S p e c C o d e 3 5 % % S p e c C o d e 3 6 % % S p e c C o d e 3 8 % % E x i t S e t

(14)

7. ﾃﾞｰﾀ送信ｽﾋﾟｰﾄﾞ

設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ速い普通遅い低速設定終了 % % E n t e r S e t % % S p e c C o d e B 0 % % S p e c C o d e B 1 % % S p e c C o d e B 2 % % S p e c C o d e B 3 % % E x i t S e t

(15)

8. 前方･後方ﾃﾞｰﾀ削除

読み取ったﾃﾞｰﾀの前方及び後方から_{4 桁までのﾃﾞｰﾀを削除することができます。} 設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ前方ﾃﾞｰﾀ削除左のｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞをｽｷｬﾝした後、1~4 桁をｽｷｬﾝします。削除しない場合は、何もｽｷｬﾝせずに設定終了をｽｷｬﾝします。 0 後方ﾃﾞｰﾀ削除左のｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞをｽｷｬﾝした後、1~4 桁をｽｷｬﾝします。削除しない場合は、何もｽｷｬﾝせずに設定終了をｽｷｬﾝします。 0 1 桁 2 桁 3 桁 4 桁設定終了 % % E n t e r S e t % % S p e c C o d e A 0 % % S p e c C o d e A 1 % % 0 1 % % 0 2 % % 0 3 % % 0 4 % % E x i t S e t

(16)

9. ｻﾌｨｯｸｽ

設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ CR LF CR+LF ■ 無し設定終了

10. ﾌﾟﾘﾌｨｯｸｽ/ﾎﾟｽﾄﾌｨｯｸｽ

設定開始ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄﾌﾟﾘﾌｨｯｸｽ左のｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞをｽｷｬﾝした後、｢補足_{A. ASCII QR ｺｰ} ﾄﾞ表｣で10 桁までのﾌﾟﾘﾌｨｯｸｽをｽｷｬﾝします。無しに設定する場合は、何もｽｷｬﾝせずに設定終了をｽｷｬﾝします。無しﾎﾟｽﾄﾌｨｯｸｽ左のｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞをｽｷｬﾝした後、｢補足_{A. ASCII QR ｺｰ} ﾄﾞ表｣で10 桁までのﾎﾟｽﾄﾌｨｯｸｽをｽｷｬﾝします。無しに設定する場合は、何もｽｷｬﾝせずに設定終了をｽｷｬﾝします。無し設定終了【参考】ﾃﾞｰﾀ送信ﾌｫｰﾏｯﾄﾌﾟﾘﾌｨｯｸｽ読み取りﾃﾞｰﾀﾎﾟｽﾄﾌｨｯｸｽｻﾌｨｯｸｽ % % E n t e r S e t % % S p e c C o d e 9 C % % S p e c C o d e 9 D % % S p e c C o d e 9 E % % S p e c C o d e 9 F % % E x i t S e t % % E n t e r S e t % % S p e c C o d e 9 A % % S p e c C o d e 9 B % % E x i t S e t

(17)

11. ﾄﾘｶﾞﾓｰﾄﾞ

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄﾄﾘｶﾞﾓｰﾄﾞ₁ ﾄﾘｶﾞﾎﾞﾀﾝが押されている間、読み取りを試行します。読み取りに成功するか、ﾄﾘｶﾞﾎﾞﾀﾝを離すと、読み取りを終了します。 ■ ﾄﾘｶﾞﾓｰﾄﾞ₂ ﾄﾘｶﾞﾎﾞﾀﾝが押されると、読み取りを開始します。ﾄﾘｶﾞﾎﾞﾀﾝを離しても、読み取りは終了しません。読み取りに成功するか、読み取りﾀｲﾑｱｳﾄ時間が経過すると、読み取りを終了します。

読み取りﾀｲﾑｱｳﾄ

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取りﾀｲﾑｱｳﾄ左のｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞをｽｷｬﾝした後、｢補足 B. 数値 QR ｺｰﾄﾞ} 表｣で3 桁の数値をｽｷｬﾝします。設定範囲は、0.5~25.5 秒で、_{0.1 秒単位で設定可能です。} 例えば、1.5 秒に設定する場合は、[0][1][5]の順にｽｷｬﾝします。 3 秒 ^#SC^2050200 ^#SC^2050202 ^#SC^2050202

(18)

12. ｺﾝﾃｨﾆｱｽﾓｰﾄﾞ

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄｺﾝﾃｨﾆｱｽﾓｰﾄﾞ常時読み取りを試行します。ﾄﾘｶﾞを必要としません。読み取りに成功するか、読み取りﾀｲﾑｱｳﾄ時間が経過すると、次の読み取り試行ﾌｪｰｽﾞを開始します。

読み取りﾀｲﾑｱｳﾄ

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取りﾀｲﾑｱｳﾄ左のｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞをｽｷｬﾝした後、｢補足 B. 数値 QR ｺｰﾄﾞ} 表｣で数値をｽｷｬﾝします。設定範囲は、_{0~9900 ﾐﾘ秒で、} 100 ﾐﾘ秒単位で設定可能です。例えば、_{500 ﾐﾘ秒に設定する場合は、[0][5]の順にｽｷｬﾝ} します。 500 ﾐﾘ秒

同一ｺｰﾄﾞ読み取りﾃﾞｨﾚｲ

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ同一ｺｰﾄﾞ読み取りﾃﾞｨﾚｲここで設定した時間が経過するまで、同一ｺｰﾄﾞの読み取りを行いません。左のｺﾏﾝﾄﾞQR ｺｰﾄﾞをｽｷｬﾝした後、｢補足 B. 数値 QR ｺｰﾄﾞ表｣で数値をｽｷｬﾝします。設定範囲は、_{0~9900 ﾐﾘ秒で、} 100 ﾐﾘ秒単位で設定可能です。例えば、500 ﾐﾘ秒に設定する場合は、[0][5]の順にｽｷｬﾝします。 500 ﾐﾘ秒 ^#SC^2050209 ^#SC^3050120063 ^#SC^3F30000003

(19)

13. ｵｰﾄｾﾝｽﾓｰﾄﾞ

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄｵｰﾄｾﾝｽﾓｰﾄﾞ読み取り対象を検知すると、自動的に読み取りを開始します。ﾄﾘｶﾞﾎﾞﾀﾝでの読み取りも有効です。

ｲﾒｰｼﾞ検出ﾀｲﾑｱｳﾄ

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄｲﾒｰｼﾞ検出ﾀｲﾑｱｳﾄ次のｲﾒｰｼﾞ検出に入るまでの時間を設定します。左のｺﾏﾝﾄﾞQR ｺｰﾄﾞをｽｷｬﾝした後、｢補足 B. 数値 QR ｺｰﾄﾞ表｣で数値をｽｷｬﾝします。設定範囲は、_{0~9900 ﾐﾘ秒で、} 100 ﾐﾘ秒単位で設定可能です。例えば、500 ﾐﾘ秒に設定する場合は、[0][5]の順にｽｷｬﾝします。 500 ﾐﾘ秒

感度ﾚﾍﾞﾙ

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ高感度 ■ 中感度低感度 ^#SC^2050209 ^#SC^3F30000002 ^#SC^3030041 ^#SC^3030042 ^#SC^3030043

(20)

14. 照明 LED

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ標準_{(読み取り時のみｵﾝ)} ■ 常時点灯常時消灯

15. ｴｲﾏｰ LED

ｺﾏﾝﾄﾞQR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ標準_{(読み取り時のみｵﾝ)} ■ 常時点灯常時消灯ｴｲﾏｰ点滅 ■ ｴｲﾏｰ点灯(点滅無し) ^#SC^3030020 ^#SC^3030021 ^#SC^3030022 ^#SC^3030030 ^#SC^3030031 ^#SC^3030032 ^#SC^3030B80 ^#SC^3030B81

(21)

16. ｺｰﾄﾞ ID 送信

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ無し ■ 有りｺｰﾄﾞ_{ID 表} No ｺｰﾄﾞﾀｲﾌﾟｺｰﾄﾞ_ID

1 UPC-A, UPC-E, EAN/JAN-8, EAN/JAN-13 A

2 ｺｰﾄﾞ39, ｺｰﾄﾞ 32 B 3 ｺｰﾀﾞﾊﾞｰ(NW7) C 4 ｺｰﾄﾞ_{128, ISBT128} D 5 ｺｰﾄﾞ93 E 6 ｲﾝﾀｰﾘｰﾌﾞﾄﾞ₂₅ F 7 ｲﾝﾀﾞｽﾄﾘｱﾙ₂₅ G 8 ｺｰﾄﾞ11 H 9 MSI, Plessey J 10 GS1-128 K

11 Bookland EAN, Bookland EAN/ISBN L

12 GS1 Databar-14, GS1 Databar Limited, GS1 databar Expanded R

13 ﾏﾄﾘｸｽ₂₅ V 14 PDF417 r 15 DataMatrix u 16 QR ｺｰﾄﾞ q 17 Aztec A 18 MaxiCode X 19 HanXin Code c ^#SC^2051700 ^#SC^2051702

(22)

17. 1D ｺｰﾄﾞ

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ 1D ｺｰﾄﾞ読み取り有効 ■ 1D ｺｰﾄﾞ読み取り無効

17.1. 反転 1D ｺｰﾄﾞ

ｺﾏﾝﾄﾞQR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ有効無効 ■ ^#SC^3030111 ^#SC^3030110 ^#SC^3030911 ^#SC^3030910

(23)

19.2. UPC-A

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効 ■ 読み取り無効ｱﾄﾞｵﾝ2 有効ｱﾄﾞｵﾝ2 無効 ■ ｱﾄﾞｵﾝ_{5 有効} ｱﾄﾞｵﾝ_{5 無効} ■ ｱﾄﾞｵﾝ読み取り必須有効ｱﾄﾞｵﾝ読み取り必須無効 ■ ^#SC^1000011 ^#SC^1000010 ^#SC^3030401 ^#SC^3030400 ^#SC^3030411 ^#SC^3030410 ^#SC^3030421 ^#SC^3030420

(24)

19.3. UPC-E

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効 ■ 読み取り無効ｱﾄﾞｵﾝ2 有効ｱﾄﾞｵﾝ2 無効 ■ ｱﾄﾞｵﾝ_{5 有効} ｱﾄﾞｵﾝ_{5 無効} ■ ｱﾄﾞｵﾝ読み取り必須有効ｱﾄﾞｵﾝ読み取り必須無効 ■ ^#SC^1000021 ^#SC^1000020 ^#SC^30303D1 ^#SC^30303D0 ^#SC^30303E1 ^#SC^30303E0 ^#SC^30303F1 ^#SC^30303F0

(25)

19.4. EAN/JAN-8

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効 ■ 読み取り無効ｱﾄﾞｵﾝ2 有効ｱﾄﾞｵﾝ2 無効 ■ ｱﾄﾞｵﾝ_{5 有効} ｱﾄﾞｵﾝ_{5 無効} ■ ｱﾄﾞｵﾝ読み取り必須有効ｱﾄﾞｵﾝ読み取り必須無効 ■ ^#SC^1000041 ^#SC^1000040 ^#SC^3030371 ^#SC^3030370 ^#SC^3030381 ^#SC^3030380 ^#SC^3030391 ^#SC^3030390

(26)

19.5. EAN/JAN-13

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効 ■ 読み取り無効ｱﾄﾞｵﾝ2 有効ｱﾄﾞｵﾝ2 無効 ■ ｱﾄﾞｵﾝ_{5 有効} ｱﾄﾞｵﾝ_{5 無効} ■ ｱﾄﾞｵﾝ読み取り必須有効ｱﾄﾞｵﾝ読み取り必須無効 ■ ^#SC^1000031 ^#SC^1000030 ^#SC^30303A1 ^#SC^30303A0 ^#SC^30303B1 ^#SC^30303B0 ^#SC^30303C1 ^#SC^30303C0

(27)

19.6. ｺｰﾄﾞ 128

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効 ■ 読み取り無効

19.7. GS1-128

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効 ■ 読み取り無効

19.8. ISBT-128

ｺﾏﾝﾄﾞQR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効 ■ 読み取り無効 ^#SC^1000101 ^#SC^1000100 ^#SC^1040331 ^#SC^1040330 ^#SC^1000331 ^#SC^1000330

(28)

19.9. ｺｰﾄﾞ 39

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効 ■ 読み取り無効ﾁｪｯｸﾃﾞｼﾞｯﾄ検査･送信有効ﾁｪｯｸﾃﾞｼﾞｯﾄ検査･送信無効 ■ ｽﾀｰﾄ_{/ｽﾄｯﾌﾟｷｬﾗｳﾀ送信有効} ｽﾀｰﾄ_{/ｽﾄｯﾌﾟｷｬﾗｳﾀ送信無効} ■ ﾌﾙｱｽｷｰﾓｰﾄﾞ有効ﾌﾙｱｽｷｰﾓｰﾄﾞ無効 ■

19.10. ｺｰﾄﾞ 93

ｺﾏﾝﾄﾞQR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■ ^#SC^1000001 ^#SC^1000000 ^#SC^1020241 ^#SC^1020240 ^#SC^3030301 ^#SC^3030300 ^#SC^1020111 ^#SC^1020110 ^#SC^1000111 ^#SC^1000110

(29)

19.11. ｲﾝﾀｰﾘｰﾌﾞﾄﾞ 25

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効 ■ 読み取り無効ﾁｪｯｸﾃﾞｼﾞｯﾄ検査･送信有効ﾁｪｯｸﾃﾞｼﾞｯﾄ検査･送信無効 ■ 読み取り桁数指定有効読み取りを許可する桁数範囲を設定します。左のｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞをｽｷｬﾝした後、｢補足 B. 数値 QR ｺｰﾄﾞ} 表｣で数値をｽｷｬﾝします。例えば、4 桁~20 桁に設定する場合は、[0][4][2][0]の順にｽｷｬﾝします。読み取り桁数指定無効 ■ ^#SC^1000061 ^#SC^1000060 ^#SC^1020211 ^#SC^1020210 ^#SC^F3010809024400006 ^#SC^F0010809024400006

(30)

19.12. ﾏﾄﾘｸｽ 25

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■ ﾁｪｯｸﾃﾞｼﾞｯﾄ検査･送信有効ﾁｪｯｸﾃﾞｼﾞｯﾄ検査･送信無効 ■ 読み取り桁数指定有効読み取りを許可する桁数範囲を設定します。左のｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞをｽｷｬﾝした後、｢補足 B. 数値 QR ｺｰﾄﾞ} 表｣で数値をｽｷｬﾝします。例えば、4 桁~20 桁に設定する場合は、[0][4][2][0]の順にｽｷｬﾝします。読み取り桁数指定無効 ■

19.13. ｲﾝﾀﾞｽﾄﾘｱﾙ 25

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■ 読み取り桁数指定有効読み取りを許可する桁数範囲を設定します。左のｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞをｽｷｬﾝした後、｢補足 B. 数値 QR ｺｰﾄﾞ} 表｣で数値をｽｷｬﾝします。例えば、4 桁~20 桁に設定する場合は、_{[0][4][2][0]の順にｽｷｬﾝします。} 読み取り桁数指定無効 ■ ^#SC^3030201 ^#SC^3030200 ^#SC^3030221 ^#SC^3030220 ^#SC^F3118081F50000001 ^#SC^F0118081F50000001 ^#SC^1000051 ^#SC^1000050 ^#SC^F3010607023700005 ^#SC^F0010607023700005

(31)

19.14. ｽﾀﾝﾀﾞｰﾄﾞ 25

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■

19.15. ｺｰﾀﾞﾊﾞｰ(NW7)

ｺﾏﾝﾄﾞQR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■

19.19. Plessey

ｺﾏﾝﾄﾞQR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■

19.17. MSI Plessey

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■ ^#SC^3030231 ^#SC^3030230 ^#SC^1000071 ^#SC^1000070 ^#SC^3030341 ^#SC^3030340 ^#SC^1000141

(32)

19.18. GS1 Databar Limited

19.19. ITF14

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■ ^#SC^1040331 ^#SC^1040330 ^#SC^3030431 ^#SC^3030430

(33)

20. 2D ｺｰﾄﾞ

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ 2D ｺｰﾄﾞ読み取り有効 ■ 2D ｺｰﾄﾞ読み取り無効

20.1. QR ｺｰﾄﾞ

ｺﾏﾝﾄﾞQR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■ ｼﾝｸﾞﾙ_{QR ｺｰﾄﾞのみ} ■ ﾀﾞﾌﾞﾙ_{QR ｺｰﾄﾞのみ} ｼﾝｸﾞﾙ&ﾀﾞﾌﾞﾙ QR ｺｰﾄﾞ両方通常QR ｺｰﾄﾞのみ ■ 反転QR ｺｰﾄﾞのみ通常_{&反転 QR ｺｰﾄﾞ両方} ^#SC^3030501 ^#SC^3030500 ^#SC^1003251 ^#SC^1003250 ^#SC^3030650 ^#SC^3030651 ^#SC^3030652 ^#SC^3030670 ^#SC^3030671 ^#SC^3030672

(34)

20.2. Data Matrix

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■ ｼﾝｸﾞﾙDATA MATRIX のみ ■ ﾀﾞﾌﾞﾙDATA MATRIX のみ

ｼﾝｸﾞﾙ_{&ﾀﾞﾌﾞﾙ DATA MATRIX 両方}

通常_{DATA MATRIX のみ} ■

反転_{DATA MATRIX のみ}

通常&反転 DATA MATRIX 両方 ^#SC^1003241 ^#SC^1003240 ^#SC^30306A0 ^#SC^30306A1 ^#SC^30306A2 ^#SC^30306B0 ^#SC^30306B1 ^#SC^30306B2

(35)

20.3. PDF420

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■ ｼﾝｸﾞﾙPDF420 のみ ■ ﾀﾞﾌﾞﾙPDF420 のみｼﾝｸﾞﾙ_{&ﾀﾞﾌﾞﾙ PDF420 両方} 通常_{PDF420 のみ} ■ 反転_{PDF420 のみ} 通常&反転 PDF420 両方 ^#SC^1000171 ^#SC^1000170 ^#SC^3030600 ^#SC^3030601 ^#SC^3030602 ^#SC^3030610 ^#SC^3030611 ^#SC^3030612

(36)

20.4. Aztec ｺｰﾄﾞ

20.5. MaxiCode

ｺﾏﾝﾄﾞ_{QR ｺｰﾄﾞは、設定開始・設定終了をｽｷｬﾝする必要はありません。また、ｽｷｬﾝ時、ﾋﾞｰﾌﾟ音は鳴りません。} ｺﾏﾝﾄﾞﾊﾞｰｺｰﾄﾞ説明ﾃﾞｨﾌｫﾙﾄ読み取り有効読み取り無効 ■ ^#SC^1003281 ^#SC^1003280 ^#SC^1003261 ^#SC^1003260

(37)

補足

A. ASCII QR ｺｰﾄﾞ表

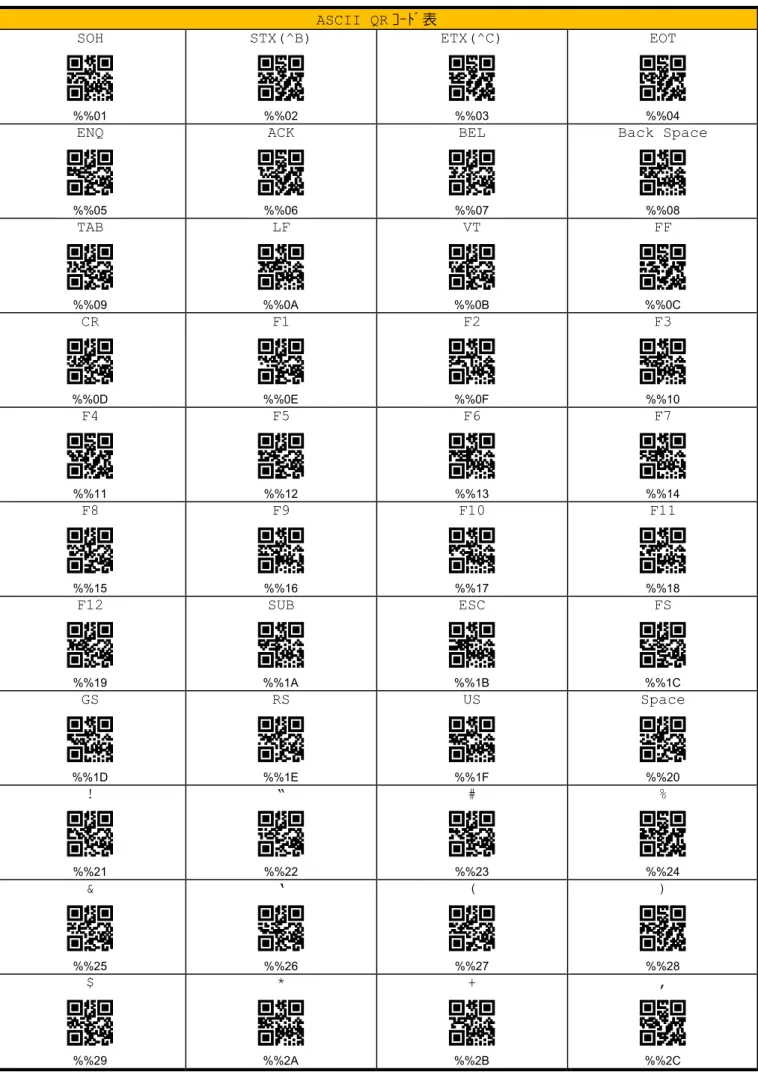

ASCII QR ｺｰﾄﾞ表

SOH STX(^B) ETX(^C) EOT

ENQ ACK BEL Back Space

TAB LF VT FF CR F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 SUB ESC FS GS RS US Space ! “ # % & ‘ ( ) $ * + , %%01 %%02 %%03 %%04 %%05 %%06 %%07 %%08 %%09 %%0A %%0B %%0C %%0D %%0E %%0F %%10 %%11 %%12 %%13 %%14 %%15 %%16 %%17 %%18 %%19 %%1A %%1B %%1C %%1D %%1E %%1F %%20 %%21 %%22 %%23 %%24 %%25 %%26 %%27 %%28

(38)

ASCII QR ｺｰﾄﾞ表 - . / 0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ A B C D E F G H I J K L M N O P Q R S T U V W X %%2D %%2E %%2F %%30 %%31 %%32 %%33 %%34 %%35 %%36 %%37 %%38 %%39 %%3A %%3B %%3C %%3D %%3E %%3F %%40 %%41 %%42 %%43 %%44 %%45 %%46 %%47 %%48 %%49 %%4A %%4B %%4C %%4D %%4E %%4F %%50 %%51 %%52 %%53 %%54 %%55 %%56 %%57 %%58

(39)

ASCII QR ｺｰﾄﾞ表 Y Z [ ¥ ] ^ _ ` a b c d e f g h i j k l m n o p q r s t u v w x y z { | } ~ DEL %%59 %%5A %%5B %%5C %%5D %%5E %%5F %%60 %%61 %%62 %%63 %%64 %%65 %%66 %%67 %%68 %%69 %%6A %%6B %%6C %%6D %%6E %%6F %%70 %%71 %%72 %%73 %%74 %%75 %%76 %%77 %%78 %%79 %%7A %%7B %%7C %%7D %%7E %%7F

(40)

補足

B. 数値 QR ｺｰﾄﾞ表

数値QR ｺｰﾄﾞ表 0 1 2 3 4 5 6 7 8 9 ｷｬﾝｾﾙ ^#SCÂ0 ^#SCÂ1 ^#SCÂ2 ^#SCÂ3 ^#SCÂ4 ^#SCÂ5 ^#SCÂ6 ^#SCÂ7 ^#SCÂ8 ^#SCÂ9

(41)

^#SC^A-補足

C. ASCII ｺｰﾄﾞ表

ASCII ｺｰﾄﾞ表 0 1 2 3 4 5 6 7 0 NULL DLE SP 0 @ P ` p 1 SOH DC1 ! 1 A Q a q 2 STX DC2 “ 2 B R b r 3 ETX DC3 # 3 C S c s 4 EOT DC4 $ 4 D T d t 5 ENQ NAK % 5 E U e u

6 ACK SYN & 6 F V f v

7 BEL ETB ‘ 7 G W g w 8 BS CAN ( 8 H X h x 9 HT EM ) 9 I Y I y A LF SUM * : J Z j z B VT ESC + ; K [ k { C FF FS , < L ¥ l | D CR GS - = M ] m } E SO RS . > N ^ n ~ F SI US / ? O _ o

(42)

補足

D. ｻﾝﾌﾟﾙﾊﾞｰｺｰﾄﾞ

ｺｰﾄﾞ₃₉ JAN-13 ｲﾝﾀｰﾘｰﾌﾞﾄﾞ2/5(ITF) PDF417 ﾃﾞｰﾀﾏﾄﾘｸｽ QR(ﾓﾃﾞﾙ 2) 反転QR(ﾓﾃﾞﾙ 2) * C O D E 3 O F 9 * 3 4 5 6 7 8 9 0 1 2 3 4 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 PDF417 Sample DataMatrix QR CODE MODEL 2 QR Nega
