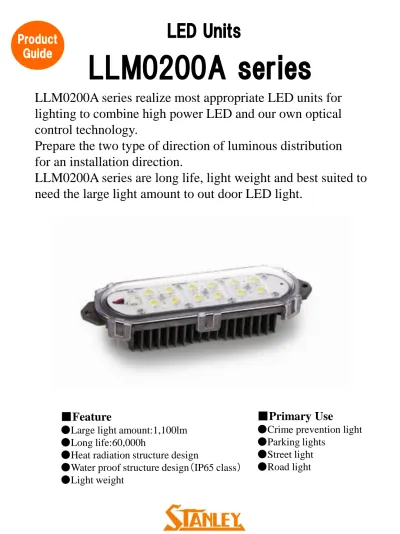

LED Units

■Feature

●Large light amount:1,100lm

●Long life:60,000h

●Heat radiation structure design

●Water proof structure design（IP65 class）

●Light weight

■Primary Use

●Crime prevention light

●Parking lights

●Street light

●Road light

LLM0200A series realize most appropriate LED units for

lighting to combine high power LED and our own optical

control technology.

Prepare the two type of direction of luminous distribution

for an installation direction.

LLM0200A series are long life, light weight and best suited to

need the large light amount to out door LED light.

LLM0200A series

Product

Guide

■Lineup

お問合せ：照明応用事業部営業二課 TEL０４５-９１０-6642 http：//www.stanley-nlb.com ※ご使用の際は必ず仕様書をご確認下さい。 記載された性能・仕様などは、技術開発の進歩に伴い予告なしに変更する場合があります。 ※2010年5月現在の仕様です。（ver.2） LLM0200A-2/51K Luminous intensity [Cd] typ. Watts [W] typ. Vf of LED Unit[V] typ. Super Wide 1,100 Luminous flux [Lm] typ. IF=350mA at Ta=25℃

Between LLM 0200A-1/51K and LLM 0200A-2/51K,different only luminous direction

Part Numbe r 14.7 LED color [K] typ. LLM0200A-1/51K Le ns White 5,100K 42 300

LLM0200A series

Light weight （approx.270g） 1,100lm ※Figure is LLM0200A-1/51K Weight 約270g

■Luminous intensity distribution

_{■Recommended}

Power Supply

40V-350mA (Constant-Current power supply)

Part Number : 1UNIT-350-C-PFC Qualified CE and PSE

Possibly connection units number : 1 unit

Manufacturer:

SHANGHAI MOONS’ AUTOMATION

Selling : Stanley Electric Co., Ltd. Ｈ=4.5m Irradiation surface scale ①30m×20m ②20m×30m Per 1unit Units : lx

Installation direction of unit

Ｘ y １ 10 15 0.5 5 ②LLM0200A‐2/51K 3 10 5 1 0.5 ①LLM0200A‐1/51K 15 3 Heat Radiation Structure Constant Current RoHS Waterproof Structure Optical Lens

■External Dimension

LLM0545A

Product

Guide

High Power LED Units

LLM0545A is spectacle floodlight using super narrow lens of

3 degree luminous angle

■Feature

●Luminous Intensity : 413,000cd

●Dust proof and water proof : IP65 class

●Color temperature : 5000Ｋ

●Power consumption : 25Ｗ

●Heat radiation structure : air cooled

■Primary Use

●Spot lights

●Wall washer

お問合せ：照明応用事業部営業二課 TEL045-910-6629 http：//www.stanley-nlb.com 記載された性能・仕様などは、技術開発の進歩に伴い予告なしに変更する場合があります。 ※2012年4月現在の仕様です。(Ver.１) ※ご使用の際は必ず仕様書をご確認下さい。

LLM0545A

Heat Radiation Structure Constant Current RoHS Waterproof Structure Optical Lens 413,000cd

■External Dimension

■Scale of Luminous Intensity

①h=30m ②h=60m ③h=90m

Luminous Intensity Luminous Intensity Luminous Intensity of center: 459lx of center: 115lx of center: 51lx

0

30m

60m

90m

① ② ③ 〔ｌｘ〕 _〔ｍ〕 〔ｍ〕 〔ｍ〕 〔ｍ〕 〔ｍ〕 〔ｍ〕

■Lineup

Part Number LED color [K] typ. Vf of LED Unit [V] typ. Watts [W] typ. Luminous intensity [Cd] typ. LLM0545A 5,000 (30.6) (21.4) 413,000

■Recommended Power Supply

Part Number :LLP0019A 40V-700mA Constant-Current power supply)

Possibly connection units number : 1 unit Manufacturer: SHANGHAI MOONS’ AUTOMATION Waterproof, Dustproof: IP66 Selling : Stanley Electric Co., Ltd.

LED Module

■Feature

●Light amount:700lm

●Long Life:60,000h

●Protection class:IP65 class

●Light weight

■Primary Use

●High way light

●Road light

LLM0551A

Product

Guide

LLM0551A realize most appropriate LED units for lighting to

combine high power LED and our own optical control technology.

LLM0551A are Long life, Low-profile, Lightweight and best suited

to out door LED light.

■Product Performance

お問合せ：照明応用事業部営業二課 TEL０４５-９１０-６６４２ http：//www.stanley-nlb.com

※ご使用の際は必ず仕様書をご確認下さい。

Part Number LED color [K]

typ. Lens Vf of LED Unit[V] typ. Power Consumption [W] typ. Luminous flux [Lm] typ. Waterproof/ Dustproof

LLM0551A 5,000K Super Wide 12.8 8.4 700 IP65

LLM0580A

700lm

■External Dimension

記載された性能・仕様などは、技術開発の進歩に伴い予告なしに変更する場合があります。 UP DOWN HORIZONTAL VERTICAL VERTICAL “U” mark Upper direction （Clear color） “D” mark Lower direction （Clear color） 25 degree offset form center HORIZONTAL Mounting High : H=4.5m Irradiation surface:20m×15m

Luminous Intensity Distribution of 1pcs module

■Luminous Intensity Distribution

UP DOWN 8 7 6 Unit：lx Light weight （approx.35g） Heat Radiation Structure Constant Current RoHS Waterproof Structure Optical Lens IF=700mA Ta=25℃

■Recommended

Power Supply

40V-700mA (Constant-Current power supply)

Part Number :LLP0019A/ PU040A070AQ Possibly connection units number : 2~3 unit

Manufacturer:

SHANGHAI MOONS’ AUTOMATION

■Adoption Example of High way light (simulation)

Module set up qualification

Irradiation object:3 lane (one side)×2 (fixture number:6 fixture) Pole high:12m

Pole angle:0 degree Pole distance:45m

15pcs module use 1 fixture

■The Spatial Distribution suitable for High Way

Irradiation object:3 lane (one side)×2 (fixture number:6 fixture) Pole high:12m

Pole angle:0 degree Pole distance:45m １.５ｍ 車線幅３.５ｍ ４５ｍ ４５ｍ １２ｍ 中央分離帯：１ｍ 車線幅３.５ｍ 車線幅３.５ｍ 高速道路灯 高速道路灯 高速道路灯 ２５°

Peak of Luminous intensity (60 degree either side of the center)

Side by side the high way light over lap irradiation to between pole to pole

６０° ６０°

Average the road surface:15.3lx Uniformity U0:0.5 26 25 20 15 10

High way light High way light High way light

25 degree offset form center

High way light High way light Center separater:1m High way light Lane width:3.5m

Lane width:3.5m

Lane width:3.5m

LED Units

■特 徴

●大光量 ２，０００lm（White）

●長寿命 ４０，０００ｈ

●放熱構造

●保護等級：IP65相当

●軽量

■主用途

●防犯灯

●駐車場灯

●街路灯

●道路灯

LLM031 series

Product

Guide

LLM031 seriesは、スタンレー独自の配光制御レンズと

高出力LEDを組み合わせたLEDユニットです。

光学レンズにより配光を４タイプを用意しました。

長寿命、軽量であり、屋外照明に最適なＬＥＤユニットです。

■ラインアップ

お問合せ：照明応用事業部営業二課 TEL０４５-９１０-6642 http://stanley-ledlighting.com ※ご使用の際は必ず仕様書をご確認下さい。 記載された性能・仕様などは、技術開発の進歩に伴い予告なしに変更する場合があります。 ※2011年10月現在の仕様です。（ver.3） LLM0311A 広角 2,130 1,750 LLM0312A 中角 2,080 4,210 LLM0313A 狭角 2,070 11,130 LLM0314A 超広角 2,170 580 LLM0311A/27K 広角 1,530 1,260 LLM0312A/27K 中角 1,500 3,030 LLM0313A/27K 狭角 1,490 8,000 LLM0314A/27K 超広角 1,455 390 Vf o f LED Un it [V] t yp. Lumi nous f l ux [l m] ty p. IF=700mA at Ta=25℃

P/N LED col or [K]_{ty p.} Lens

White 5,000K

WarmWhite 2,700K

(36.7) (25.7)

Lumi nous i ntens i ty [Cd] ty p. Watts [W] typ.

LLM031 series

放熱構造 定電流 RoHS対応 光学レンズ 付き ２，０００lm _IP65相当

■外観図

お問合せ：照明応用事業部営業二課 TEL０４５-９１０-6642 http://stanley-ledlighting.com ※ご使用の際は必ず仕様書をご確認下さい。 記載された性能・仕様などは、技術開発の進歩に伴い予告なしに変更する場合があります。 ※2011年10月現在の仕様です。（ver.3）

LLM031 series

放熱構造 定電流 RoHS対応 光学レンズ 付き ２，０００lm

■照度分布

■推奨点灯装置

40V-700mA 定電流電源 型番：LLP0019A PU040A070AQ 接続可能灯数：１ 製造：SHANGHAI MOONS’ AUTOMATION 販売：スタンレー電気株式会社 ユニット取付方向 取付高さ H=4.5 m 照射面スケール 30m×20m ユニット１個当り 単位：lx IP65相当

LLM0311A

中心照度：91lx

LLM0312A

中心照度：206lx

LLM0313A

中心照度：536lx

LLM0314A

中心照度：35lx

LLM0314A/27K

中心照度：24lx

LLM0313A/27K

中心照度：386lx

LLM0312A/27K

中心照度：148lx

LLM0311A/27K

中心照度：65lx

粟生田だー

LED Units

■Feature

●The light amount:2,000lm

●Heat Radiation Structure

●Water proof/Dust proof:

IP65 equivalent

●High uniformity(over 0.7)

(Illumination area 10m x 10m)

■Primary Use

●Canopy illumination (Gas station)

●Wear house illumination

●Gymnasium (Sports gym)

illumination etc.

LLM0316A_12/LLM0317A_07

Product

Guide

LLM0316A_12は高さ12メートル・LLM0317A_07は高さ7メートルの

高・中天井照明用としての設置を想定した、スタンレー独自の

配光制御レンズと高出力LEDを組み合わせた照明ユニットです。

照射エリアは10m×10mの四角い配光になるよう光学制御して

います。必要照度に合わせて組み合わせ板金加工を施すことで

簡単に灯具化する事が出来ます。

[Lx] お問合せ：照明応用事業部営業二課 TEL０４５-９１０-6642 http：//www.stanley-nlb.com ※ご使用の際は必ず仕様書をご確認下さい。 記載された性能・仕様などは、技術開発の進歩に伴い予告なしに変更する場合があります。 ※2012年6月現在の仕様です。（ver.１） IF=700mA at Ta=25℃

LLM0316A_12

5,000K

36.7

25.7

2,000

IP65

LLM0317A_07

5,000K

36.7

25.7

2,000

IP65

Product Name Color Temp. [K]typ. Water Proof Dust Proof Power Consumption [W] Voltage [V]typ. Luminous Flux [lm]typ.

■Outline Dimension

_{■推奨点灯装置}

40V-700mA 定電流電源 型番：LLP0019A PU040A070AQ 接続可能灯数：１ 製造：SHANGHAI MOONS’ AUTOMATION 販売：スタンレー電気株式会社 ※1：照度は初期値 ※2：器具の消費電力は電源効率0.86で試算 ※3：所望要求照度仕様によりユニット数は異なります 【ユニット数１０pcs】 消費電力１ユニット３０W

■配光図（例）

配光エリアを１０ｍ×１０mで計算 【ユニット数 １pc】初期値

LLM0317A_07

配光エリア２０ｍ×２０ｍ 高さ7m設置

■照度計算（例）

LLM0316A_12/LLM0317A_07

LLM0317A_07器具数１台 【ユニット数１０pcs】 Heat Radiation Structure Constant Current RoHS Optical Lens 2,000lm IP65 Equivalent

■Line up

High-ceiling (height 12m) Middle-ceiling (height 7m) LLM0316A_12 LLM0317A_07

Max. Luminous Flux 66.3 86.5

Min. Luminous Flux 52.5 67.5

Ave. Luminous Flux 60.1 77.6

Uniformity 0.79 0.78

LED Units

■Feature

●The light amount:2,000lm

●Heat Radiation Structure

●Dust proof / Water proof: IP65 equivalent

■Primary Use

●Signboard

LLM0580A

Product

Guide

LLM0580A realize most optimally for the signboard

illumination LED units for lighting to combine high power LED

and our own optical control technology.

The light optical control for reach to the end of signboard.

Easily to the fixture installation to a sheet metal etc..

お問合せ：照明応用事業部営業二課 TEL０４５-９１０-6642 http://stanley-ledlighting.com ※ご使用の際は必ず仕様書をご確認下さい。 記載された性能・仕様などは、技術開発の進歩に伴い予告なしに変更する場合があります。 ※2012年4月現在の仕様です。（ver.１） IF=700mA at Ta=25℃

LLM0580A

5,000K

36.7

25.7

2,000

IP65

Product Name Color Temp. [K]typ. Water Proof Dust Proof Power Consumption [W] Voltage [V]typ. Luminous Flux [lm]typ.

LLM0580A

Heat Radiation Structure Constant Current RoHS Optical Lens 2,000lm IP65 Equivalent

■Outline Dimension

_{■Recommended}

Power Supply

40V-700mA Constant-Current Power Supply

Part Number：

LLP0019A/PU040A070AQ Possibly connection units number: 1 unit

Manufacturer:

SHANGHAI MOONS’ AUTOMATION Selling:

Stanley Electric Co., LTD.

Average Luminous Flux(*1) 544 lx Max. Luminous Flux(*1) 1,462 lx Fixture Power Consumption(*2) 180W (30W×6) Lighting Fixture (3 units)×2 fixtures

*1: Initial Value

*2: Power Efficiency 0.86

[lx]

Fixture Qty.:2 (units qty.:6pcs)

■Usage

High Power LED Units

■Feature

●Anticipation Life:60,000 hr.

(Preservation of luminous flux:70%)

●Light weight by Magnesium Di-cast

■Primary Use

●Factory

●Warehouse

●Gymnasium

LLM0575A/LLM0576A are alternative LED Lighting of Mercury

Lamp of 250W to 400W .

This unit realized to light weight by adopt Magnesium Di-cast.

We have E39 base type and direct installation with adjustable angle

type.

LLM0575Ａ/0576Ａ

LLM0575A

(E39 base type)

Product

Guide

LLM0576A

■Line Up

お問合せ：照明応用事業部営業二課 TEL０４５-９１０-6642 http://stanley-ledlighting.com ※ご使用の際は必ず仕様書をご確認下さい。 記載された性能・仕様などは、技術開発の進歩に伴い予告なしに変更する場合があります。 ※2012年7月現在の仕様です。

LLM0575Ａ/0576Ａ

Heat Radiation Structure Constant Current RoHS Optical Lens E39 Base IP56 Fitting LLM0575A_**/50K (E39 Base type)

LLM0576A_**/50K (Direct installation type)

Picture of Product

Exclusive Power Supply

Product Name:LLP0025A/DUNT-1400SNPZ Possibly connection units number:1 unit Manufacture: SHARP Niigata Electronics Corp Selling: Stanley Electric Co., LTD.

Input Voltage AC100V/240V

Frequency 50/60Hz

Power Consumption 91W (AC100V)

Power factor of

Power Supply 0.99 (AC100V)

Light source luminous flux

11,000 lm

(LED luminous flux: instantaneous of value light on)

Color Temp. 5,000 K

Ra 70

Protection Class Unit IP56 equivalent / Exclusive Power Supply IP67 equivalent (exclude electrical connection) Outline Dimension

and Weight

φ254mm×250mm ， 1.4k g φ254mm×225mm ， 2.7k g

Exclusive Power Supply 75mm×242mm×42mm , 1.3kg

Operating Temp. -30～+60℃

Adaptation

Standards Conform to PSE

Anticipation Life 60,000hr. (Preservation of luminous flux:70%)

■Luminous Intensity Distribution Angle:120°type Spec.

お問合せ：照明応用事業部営業二課 TEL０４５-９１０-6642 http://stanley-ledlighting.com ※ご使用の際は必ず仕様書をご確認下さい。 記載された性能・仕様などは、技術開発の進歩に伴い予告なしに変更する場合があります。 ※2012年7月現在の仕様です。

LLM0575Ａ/0576Ａ

LLM0575A_120/50K (E39 Base type) LLM0576A_120/50K (Direct installation type)

Fixture Luminous Flux 7,800 lm (under saturation) Luminous Intensity Distribution Illumination Pattern

*Mentioned on the outside spec. is a typical value when exclusive power supply used.

Height:3m Height:4m Height:5m

Heat Radiation Structure Constant Current RoHS Optical Lens E39 Base IP56 Fitting

■Luminous Intensity Distribution Angle:80°type Spec.

お問合せ：照明応用事業部営業二課 TEL０４５-９１０-6642 http://stanley-ledlighting.com ※ご使用の際は必ず仕様書をご確認下さい。 記載された性能・仕様などは、技術開発の進歩に伴い予告なしに変更する場合があります。 ※2012年7月現在の仕様です。

LLM0575Ａ/0576Ａ

LLM0575A_80/50K (E39 Base type) LLM0576A_80/50K (Direct installation type)

Fixture Luminous Flux 7,650 lm (under saturation) Luminous Intensity Distribution Illumination

Pattern Height:4m Height:6m Height:8m

*Mentioned on the outside spec. is a typical value when exclusive power supply used. Heat Radiation Structure Constant Current RoHS Optical Lens E39 Base IP56 Fitting
