電波望遠鏡に用いる高性能受信機光学系の開発

電波望遠鏡に用いる高性能受信機光学系の開発

著者

木村 公洋

内容記述

学位授与大学: Osaka Prefecture University(大阪

府立大学), 学位の種類: 博士(理学), 学位記番号:

論理第77号, 学位授与年月日: 2009-06-30, 指導教

員: 小川 英夫.

２００９

２００９

２００９

２００９年学位論文

年学位論文

年学位論文

年学位論文

電波望遠鏡

電波望遠鏡

電波望遠鏡

電波望遠鏡に

に

に用

に

用

用

用いる

いる

いる

いる高性能受信機光学系

高性能受信機光学系の

高性能受信機光学系

高性能受信機光学系

の

の開発

の

開発

開発

開発

(

((

(Development of

Development of

Development of

Development of high

high

high

high-

--

-performance

performance

performance

performance optical

optical

optical

optical

system

system

system

systems

ss

s

for radio

for radio

for radio

for radio

telescope)

telescope)

telescope)

telescope)

大阪府立大学 大学院理学系研究科 物質科学専攻 固体物性分野

博士後期課程 3036320524 木村 公洋

目次

・・・1

1 序章

・・・3

1-1 電波天文学と観測機器

1-2 電波望遠鏡の構成

1-3 電波望遠鏡の性能

1-4 光学系の設計手法

1-5 ミリ波を用いた星形成の観測

2 野辺山 45m 電波望遠鏡搭載 100GHz 帯両偏波サイド

バンド分離帯受信機の開発

・・・11

2-1 45m 望遠鏡搭載 100GHz 帯受信機の目的

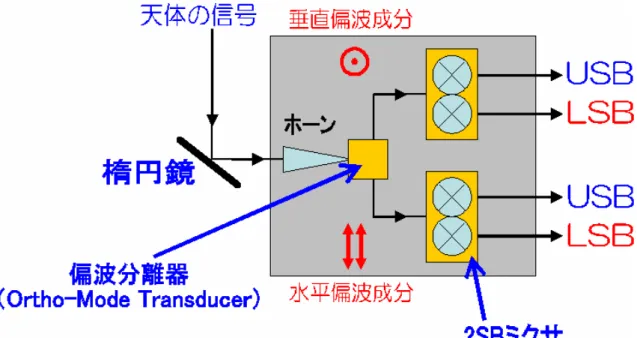

2-2 両偏波サイドバンド分離受信機の構成

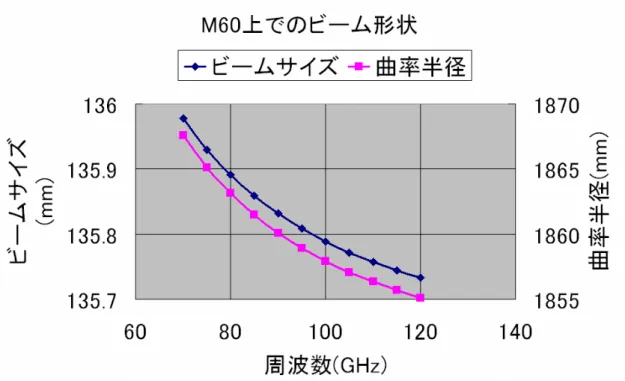

2-3 ガウス光学手法を用いた光学系の設計

2-4 物理光学手法を用いた光学系の評価

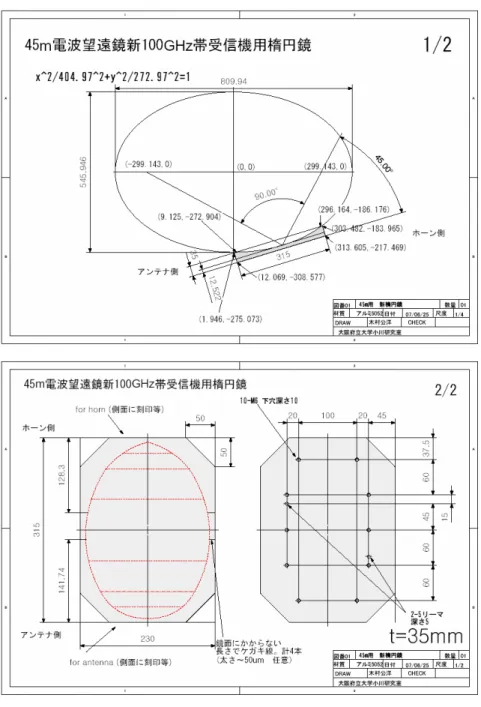

2-5 光学素子の開発

2-6 搭載試験および観測

3 ALMA Band4 受信機の開発

・・・36

3-1 ALMA の目的

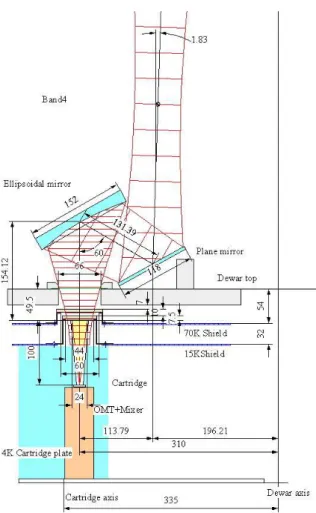

3-2 カートリッジ型受信機光学系の設計

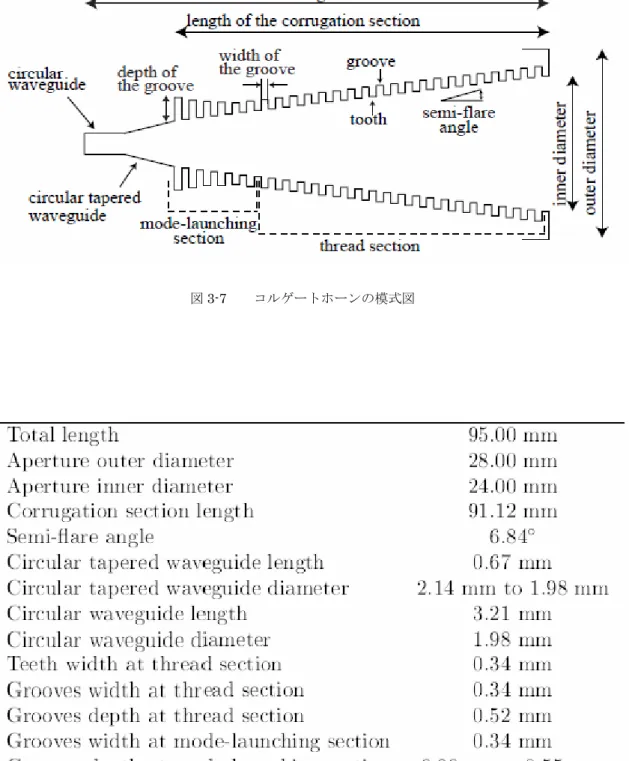

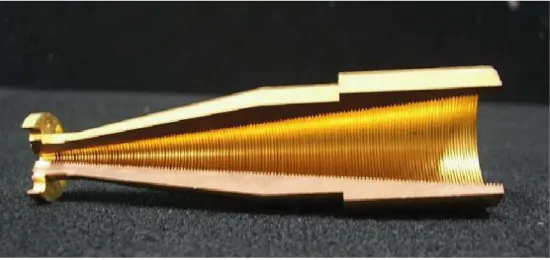

3-3 コルゲートホーンの機械切削技術の開発

3-4 受信機のデザイン

4 VERA 搭載メタノールメーザー用 6.7GHz 帯受信機の

開発

・・・56

4-1 VERA 搭載メタノールメーザー用 6.7GHz 帯受信機開発の目的

4-2 光学系の検討

4-3 受信機の概要

4-4 デュアルモードホーンの開発

4-5 6.7GHz 帯受信機のアンテナ搭載試験

4-6 22GHz 帯受信機への影響測定

4-6 4 モードホーンの開発

5 VSOP-2 オフセットカセグレンアンテナの光学系

開発

・・・85

5-1 VSOP-2 の目的

5-2 電波天文衛星(ASTRO-G)の概要

5-3 ASTRO-G オフセットカセグレン望遠鏡の光学系開発

5-4 軌道上での ASTRO-G 光学系の考察

6 まとめ

・・・116

6-1 野辺山 45m 電波望遠鏡用 100GHz 帯受信機光学系の開発

6-2 ALMA Band4 受信機の開発

6-3 VERA 搭載メタノールメーザー用 6.7GHz 帯受信機の開発

6-4 VSOP-2 オフセットカセグレンアンテナの光学系開発

謝辞

・・・118

引用文献

・・・119

序

序

序

序章

章

章

章

1-1 天文学と望遠鏡

天文学の起源は古い。ストーンヘンジ遺跡(英国)やカルナック列石(フランス)といった 遺跡は、石の円環と一列に並べられて石からなっている観測装置であり、日の出や日没を 日々観測することで、一年間の季節を追いかける目的があったと考えられている。西暦 120 年にはプトレマイオスが「アルマゲスト」全 13 巻を完成し、「天動説」をうち立てた。こ れに対して、「地動説」が 1543 年にコペルニクスの「天球の回転について」によって提唱 された。そして、1620 年にガリレオが人類で初めて天体望遠鏡を製作し、天体の運動を詳 細に観測し、地動説が証明された。このように天文学の進歩には、その時々の最新観測装 置が関わってきた。 ガリレオが製作した望遠鏡は、対物レンズに凸レンズ、接眼レンズに凹レンズを用いた ガリレオ式望遠鏡と呼ばれる。その後、レンズより製作および取り扱いが容易な反射鏡を もちいた反射望遠鏡がニュートンにより開発されたことで、巨大な望遠鏡の製作が可能と なった。近年になり、宇宙には、可視光だけでなく、電波から X 線、γ線にいたるまでの 全ての波長の電磁波やいろいろな粒子が飛び交っていることがわかってきた。従来の光学 望遠鏡では、可視光とわずかな赤外線までしか観測することができない。近年、星は分子 雲と呼ばれるガスと塵からなる希薄な星間物質中で生まれる事が明らかとなりつつある。 しかし、可視領域だと、分子雲が極低温のため、観測ができないという問題があった。し かし、この星間物質内においても、様々な分子が作られることがわかっており、それぞれ の分子から放射される分子輝線には電波領域の電磁波が存在し、電波による観測が重要に なる。星の誕生や、宇宙の謎をときあかすためには、多くの波長域での観測が重要になっ てくる。電波天文学もその天文学の一つの分野である。

1-2 電波望遠鏡の構成

電波望遠鏡とは、宇宙から伝達する微弱な信号を観測するための装置である。観測目的 により、様々な形態があるが、近年では、主鏡、副鏡からなるカセグレン方式が主流とな っている(図 1-1)。カセグレン望遠鏡の主鏡は、放物面鏡であり、宇宙から伝達する平面波 を放物面焦点に等しい光路長で集光する。次に、その主鏡で集光された信号は双曲面鏡を

用いて反射、集光される。双曲面は、二つの焦点を持ち、焦点に向かって進む光線は双曲 面で反射され、もう片方の焦点で集光される。この放物面鏡と双曲面鏡を組み合わせるこ とで、コンパクトに宇宙からの信号を集光することが可能となる(図 1-2)。しかし、このカ セグレン方式では、副鏡が主鏡と宇宙との間に存在するため、天体からの信号を遮断して しまう。そこで、主鏡放物面鏡の中心軸上を使用せずに、中心からオフセットさせた位置 のみを使用するオフセットカセグレン方式もある。VSOP-2 は、オフセットカセグレン方式 を採用している。 カセグレン方式で集光された信号は受信機へ導く必要がある。しかし、小型望遠鏡だと カセグレン焦点位置には受信機を配置する空間が無い場合が多い。また、巨大望遠鏡だと 複数の受信機が一つの望遠鏡に搭載される事が多い。その為、大抵の電波望遠鏡はカセグ レン焦点に集光された信号を金属鏡などを用いて伝送し、受信機室などに設置された受信 機へと給電する。このビーム伝送路のことを光学系という。大きな意味では、カセグレン 系である主鏡、副鏡も含めて光学系であるが、主鏡副鏡はアンテナ系で、それ以降のビー ム伝送系を光学系と呼ぶことが多い。一般的には、光学系で集光された信号は、フィード ホーンと呼ばれる開口アンテナによって、自由空間モードから導波管モードへと給電され 受信機へと導かれる。 ミリ波帯においては、直接増幅できる性能の良い増幅機が存在しないため、ヘテロダイ ン方式が用いられる。ヘテロダイン方式とは、受信信号と人工の局部発信信号を超伝導ミ クサでミキシングし、生成された差分周波数成分である中間周波数信号に変換する方法で ある。ミリ波帯では一般的に、中間周波数信号として数 GHz 帯にミクサで周波数変換され、 低雑音増幅機で増幅される。増幅された中間周波数信号は、さらに扱いやすい周波数、強 度へと周波数変換および増幅を繰り返され、分光器に導かれ、計算機で取得される。図 1-3 に望遠鏡構成の模式図を示す。

1-3 電波望遠鏡の性能

電波望遠鏡が求められる性能には、機械的性能と電気的性能に大別される。機械的性能 とは、望遠鏡が指示された方向に精度良く向いているかどうかの指向性能や、天体を精度 良く追尾出来るかどうかの追尾性能、またアンテナの駆動速度などが上げられる。次に電 気的性能について説明する。電気的性能で重要なのが、「集光力」と「分解能」である。集 光力とは、どれだけ天体からの信号（電力）を多く集められるかを表したものである。ア ンテナの規格化されたビームパターンを、極座標を用いてＰν(θ、φ)とすると、このアン テナがある電波源 Iν(θ、φ)から受けるエネルギー密度は次の式 1-1 で示される(赤羽ほか、 1988)。

( ) ( )

∫∫

Ω

=

電波原

I

P

d

d

A

d

W

_{ν ν e v ν}

θ

,

φ

_ν

θ

,

φ

2

1

・・・式 1-1 この式における係数 1/2 は、受信機は片偏波しか受信できない事を意味する。Ae はアン テナ有効面積と呼ばれており、Ωは立体角である。 アンテナ有効面積と幾何光学的なアンテナ面積Ａとは次の関係が成り立つ。

A

A

_e

=

η

・・・式 1-2 ここで用いられるη(0<η<1)を開口能率とよぶ。この式からアンテナの集光力はアンテ ナの面積に比例していることがわかる。そして、集光力はアンテナ面積Ａと、この面積Ａ をいかに有効に利用しているかの指標である開口能率によって決定される。開口能率低下 の要因には、アンテナ主鏡面上で分布する電界分布やスピルオーバー、表面粗さによる反 射電波の拡散等がある。高い集光力を目指すには、主鏡面積を大きくするか、開口能率を 上げる必要がある。 電波天文で用いるアンテナは、アンテナを向けた方向に電力が集中している。そこで、 全方位について感度が１の無指向性アンテナとアンテナ光軸方向の感度の比をゲイン（利 得）として次の式で定義する。一般的にゲインは対数表示を行い単位は dBi を用いる。













=

A

G

η

λ

π

2

4

log

10

・・・式 1-3 分解能とは、天体を細かく観測できるかどうかを表す。分解能はビームサイズに比例し、 ビームサイズが細いほど高分解能で細かく観測する事ができる。アンテナがもつ分解能と アンテナの直径および観測波長の関係は以下の式で示される。

D

λ

α

θ

=

⋅

(rad) ・・・式 1-4 ここで、αは主鏡開口の電界分布の状態による係数であり、電界一様の時はα=1.02、主 鏡縁が-10dB 落ちのテーパーの時はα=1.15 になる。電界一様時のビームパターンを図 1-4 に示す。この式からわかるとおり、観測する周波数が同じであれば、アンテナ開口径が大 きくなるほど分解能が高くなり、逆にアンテナ開口径が小さくなるほど低くなる。しかし、 分解能が高くなると言うことは、アンテナの視野が小さくなることでもある。星間分子雲 の観測などでは、大局的な観測には小口径の視野の大きな望遠鏡を用いて、星形成が進行

する高密度分子雲コア付近は高分解能な大口径望遠鏡を用いて観測を行うなど、複数の望 遠鏡（分解能）を使い分けて観測するのが効率的である。

1-4 光学系の設計手法

可視光領域などでの光学設計は光線追跡法などの幾何光学が用いられるが、幾何光学で は光の波の性質を無視している。そのため、波長の非常に短い可視光(～数百 nm)に対して は良く計算されるが、可視光に対して波長が非常に長い電波領域(～数 mm)においては、回 折限界(波長の大きさより焦点を絞ることができない)の影響が大きく、幾何光学での計算 精度は低い。波長に対して十分に大きな主鏡の設計などは幾何光学を用いる場合もあるが、 受信機付近など比較的ビームが絞られた箇所での光学系設計においては、ガウシアン光学 を用いる。 ガウシアン光学とはビームの伝送方向と垂直な断面の電界分布が軸対称のガウス分布と 仮定して伝搬を計算する手法であり、近軸付近の電波の伝送を比較的良く示している。ま た、反射鏡などの光学素子を「厚みのないレンズ」と仮定し、レンズ上の等位相面やビー ム径の形状から、光学系の伝搬を求めていく。ガウシアン光学の利点は、直感的に分かり やすく、容易に幾何光学より精度の良い計算が可能な点であり、従来の電波望遠鏡の設計 に一般的に使用されている。 しかし、実際の電波望遠鏡の光学系は、様々な形状の金属鏡などでビームを反射させな がら伝搬させている。一般的な反射鏡として、回転楕円体の表面をくり抜いた形状である 楕円鏡がある。しかし、楕円鏡で伝送ビームを反射させた場合、電界が歪む事が指摘され ている(Murphy 1987)。しかし、ガウシアン光学では、その影響を容易に解くことができな い。また、一次放射器として一般的に使用されるアンテナとしてコルゲートホーンがある が、このホーン開口では HE11モードが形成されている。このモードとガウス分布の整合度 は 0.99 であり、計算する起点においてすでに 1％程度の誤差が生じる。 そこで、金属鏡での反射を精度良く計算するために、物理光学的手法を用いる。電波が 金属鏡で反射する仕組みは、入射波によって金属鏡面上に電流が誘起され、それが二次波 源となって反射波が生成されるからである。そこで、金属鏡面の各点において無限大接平 面と仮定し、等価面電流が入射波の磁界と法線ベクトルの外積で示されると近似し、この 等価面電流から放射界を計算する方法を物理光学法という(Collin 1969)。この手法によっ て、いままでガウシアン光学では計算できなかった、ビームの歪みなどの計算が可能とな り、計算精度が飛躍的に向上する。ただ、この方法には多くの計算量が必要である。その 為、計算機の計算速度が飛躍的向上した近年において、ようやく光学系設計に用いられた。

1-5 星間分子雲における星形成

太陽をはじめとする宇宙を構成する主な要素である恒星は、現在星間分子雲の内部で誕 生すると考えられている。この星間分子雲はガスや塵によって構成されており、分子雲内 で誕生した恒星が発生する可視光はダストなどにより吸収され観測することができない。 可視光より波長が長い赤外線や電波など、透過力の大きい電磁波によって初めて星形成の 様子が観測することができる。そこで、星形成の研究は赤外線天文学やミリ波天文学が本 格的に始まった 1980 年代から進歩してきた。 この分子雲は水素分子を主成分として、一酸化炭素分子、水分子、アンモニア分子など からなる星間分子が 99％、残りの１％が塵である。水素分子は無極性分子なため、電気双 極子モーメントを持たず、電波領域に遷移放射がない。しかし、水素分子などが極性分子 である一酸化炭素分子に衝突することで、一酸化炭素分子を励起する。励起された一酸化 炭素分子が低いエネルギーレベルへ遷移する時に、エネルギー差に相当する分子特定の電 磁波を放射する(図 1-5)。この一酸化炭素分子は水素分子に比べ約１万分の１程度の量しか 存在しないが、分布が水素分子の分布と比例している事がわかっている。分子雲の構造や 物理量を求めるために一酸化炭素分子の観測がよく行われる。 これまで、一酸化炭素分子輝線などを用いて我々が住む銀河(天の川銀河)内における分 子雲の観測が進められてきた(Dame et al. 1987 など)(図 1-6)。これらの観測から、近傍分子 雲における星形成では主に小質量形成領域における孤立的星形成と大質量形成領域におけ る集団的星形成に分けられることが判明した。 小質量形成領域とは、103_～104_M
程度の質量の分子雲内に発生する。「M
」とは太陽の質 量を１とする単位で 1.9891×1030_{kg である。太陽程度の星は、この領域で誕生する(中島、} 2008)。分子雲のなかでも特に密度が高い分子雲コアと呼ばれる領域において、重力崩壊の 結果、その内部に非常に小さな原始星が形成される。原始星がさらに周りのガスなどを降 着させる事で、星中心部は高圧高温になる。原始星中心において水素原子が結合してヘリ ウム原子になる核融合反応がはじまることで、ようやく星が輝き出す。核融合反応がはじ まると、その核融合反応のエネルギーと重力エネルギーが釣り合い、安定した主系列星と 呼ばれる段階になると言われるのが、現在の定説である。 しかし、質量が 104_～106_M
程度の巨大分子雲において、大質量星が形成されることが観測 されているが、星形成の過程が未だ解明できていない。小質量星と同様に重力により原始 星が誕生し、これに周りの物質が降着すると仮定しても、大質量星の寿命である 2～3×106 年の間に、数十 M
程度の大きさにはならない。また、中心星が 8M
程度になると水素の核 融合が始まり、そのエネルギーにより周辺のガスの降着が困難になる。よって、小質量形 成と同じ過程だと仮定すると、大質量星の形成は説明することが難しい。また、大質量星 は太陽近傍にあまり存在せず、また巨大分子雲の内部に埋もれているため観測的研究が困 難である。大質量星形成の研究は電波天文学の重要なテーマの一つである。
