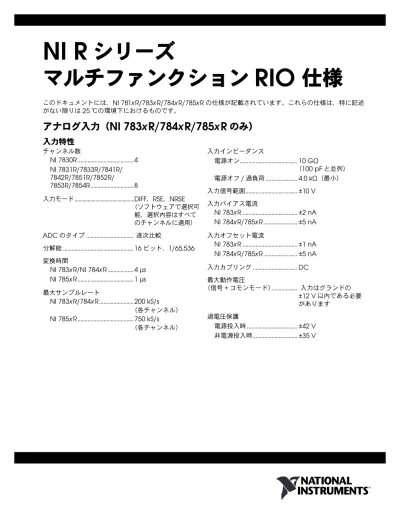

NI R

シリーズ

マルチファンクション

RIO

仕様

このドキュメントには、NI 781xR/783xR/784xR/785xRの仕様が記載されています。これらの仕様は、特に記述 がない限りは25℃の環境下におけるものです。

アナログ入力(

NI 783

x

R/784

x

R/785

x

R

のみ)

入力特性 チャンネル数 NI 7830R...4 NI 7831R/7833R/7841R/ 7842R/7851R/7852R/ 7853R/7854R...8

入力モード...DIFF、RSE、NRSE (ソフトウェアで選択可 能、選択内容はすべて のチャンネルに適用) ADCのタイプ... 逐次比較 分解能...16ビット、1/65,536 変換時間 NI 783xR/NI 784xR...4 μs NI 785xR...1 μs 最大サンプルレート NI 783xR/784xR...200 kS/s (各チャンネル) NI 785xR...750 kS/s (各チャンネル) 入力インピーダンス 電源オン... 10 GΩ (100 pFと並列) 電源オフ/過負荷... 4.0 kΩ(最小) 入力信号範囲... ±10 V 入力バイアス電流 NI 783xR ... ±2 nA NI 784xR/785xR ... ±5 nA 入力オフセット電流 NI 783xR ... ±1 nA NI 784xR/785xR ... ±5 nA 入力カプリング... DC 最大動作電圧 (信号+コモンモード)... 入力はグランドの ±12 V以内である必要 があります 過電圧保護 電源投入時... ±42 V 非電源投入時... ±35 V

(2)

確度 NI 783xR NI 784xR/785xR

DC

伝達特性 INL NI 783xR...±3 LSB(標準)、 ±6 LSB(最大) NI 784xR/785xR...±1 LSB(標準)、 ±3 LSB(最大) DNL NI 783xR...–1.0~+2.0 LSB(最大) NI 784xR/785xR...±0.4 LSB(標準)、 ±0.9 LSB(最大) ミッシングコードなし NI 783xR ... 16ビット(標準)、 15ビット(最小) NI 784xR/785xR ... 16ビット保証 CMRR、DC~60 Hz... –86 dB 動特性 帯域幅 NI 783xR 小信号(–3 dB)... 650 kHz 大信号(1% THD)... 55 kHz NI 784xR/785xR 小信号(–3 dB)... 1 MHz 大信号(1% THD)... 500 kHz 公称レンジ(V) 絶対確度 相対確度 読み取り値% オフ セッ ト (μV) ノイズ+量子 化(μV) 温度ド リフト (%/℃) フルス ケールで の絶対確 度 (±mV) 分解能(μV) 正極 フル ス ケー ル 負極フ ルス ケール 24 時間 1年 シン グル ポイ ント 平均 シング ルポイ ント 平均 10.0 –10.0 0.0496 0.0507 2,542 1,779 165 0.0005 7.78 2,170 217 メモ: 確度は、内部キャリブレーション実行後の測定に対して有効です。平均値は、100個のシングルチャン ネルの読み取り値のディザリングおよび平均化に基づいています。測定確度は、±1℃の内部キャリブレー ション温度および±10℃の外部または工場出荷時のキャリブレーション温度の範囲内の動作温度に対して記 載されています。 公称レンジ(V) 絶対確度 相対確度 読み取り値% オフ セッ ト (μV) ノイズ+量子 化(μV) 温度ド リフト (%/℃) フルス ケールで の絶対確 度 (±mV) 分解能(μV) 正極 フル ス ケー ル 負極フ ルス ケール 24 時間 1年 シン グル ポイ ント 平均 シング ルポイ ント 平均 10.0 –10.0 0.0186 0.0228 1,591 1,029 91.6 0.0005 3.97 1,205 121 メモ: 確度は、内部キャリブレーション実行後の測定に対して有効です。平均値は、100個のシングルチャン ネルの読み取り値のディザリングおよび平均化に基づいています。測定確度は、±1℃の内部キャリブレー ション温度および±10℃の外部または工場出荷時のキャリブレーション温度の範囲内の動作温度に対して記 載されています。

(3)

整定時間 クロストーク...–80 dB、 DC~100 kHz

アナログ出力(

NI 783

x

R/784

x

R/785

x

R

のみ)

出力特性 出力タイプ... シングルエンド、 電圧出力 チャンネル数 NI 7830R...4 NI 7831R/7833R/7841R/7842R/ 7851R/7852R/7853R/7854R....8 分解能... 16ビット、1/65,536 更新時間... 1.0 μs 最大アップデートレート... 1 MS/s DACタイプ... 拡張R-2R 確度

DC

伝達特性 INL...±0.5 LSB(標準)、 ±4.0 LSB(最大) DNL...±0.5 LSB(標準)、 ±1 LSB(最大) 単調性...16ビット保証 電圧出力 レンジ... ±10 V 出力カプリング... DC 出力インピーダンス NI 783xR ... 1.25 Ω NI 784xR/785xR ... 0.5 Ω 電流駆動... ±2.5 mA デバイス ステッ プサイ ズ 確度 ±16 LSB ±4 LSB ±2 LSB NI 783xR ±20.0 V 7.5 μs 10.3 μs 40 μs ±2.0 V 2.7 μs 4.1 μs 5.1 μs ±0.2 V 1.7 μs 2.9 μs 3.6 μs NI 784xR/ 785xR ±20.0 V 2.1 μs 4.2 μs 8 μs ±2.0 V 1.3 μs 1.6 μs 1.8 μs ±0.2 V 0.8 μs 1.1 μs 1.2 μs 公称レンジ(V) 絶対確度 フルスケール での絶対確度 (mV) 読み取り値% オフセット (μV) 温度ドリフ ト(%/℃) 正極フルス ケール 負極フルス ケール 24時間 1年 10.0 –10.0 0.0335 0.0351 2366 0.0005 5.88 メモ: 確度は、内部キャリブレーション実行後のアナログ出力に対して有効です。アナログ出力の確度は、 ±1℃の内部キャリブレーション温度および±10℃の外部または工場出荷時のキャリブレーション温度の範囲 内の動作温度に対して記載されています。温度ドリフトは、周囲温度が前回の外部キャリブレーション温度よ り±10℃以上異なる場合に適用されます。

(4)

保護... グランドへ短絡 電源投入時状態... ユーザによる構成可能 動特性 整定時間 スルーレート...10 V/μs ノイズ...150 μVrms、 DC~1 MHz グリッチエネルギー ミッドスケール遷移時...±200 mV3 μs時)

デジタル

I/O

チャンネル数 NI 781xR...160 NI 7830R...56 NI 7831R/7833R/7841R/ 7842R/7851R/7852R/ 7853R/7854R...96 互換性...TTL デジタル論理レベル 出力電流 ソース...4.0 mA シンク...4.0 mA 入力漏れ電流...±10 μA 電源投入時状態... プログラム可能 (ラインごと) 保護 入力 NI 781xR/783xR ... –0.5~7.0 V、 シングルライン NI 784xR/785xR ... –20.0~20.0 V, シングルライン 出力... 短絡(一度に最大8ラ インまでの短絡を保護) 最小パルス幅 入力... 25 ns 出力... 12.5 ns 最小サンプル周期... 5 ns

再構成可能

FPGA

NI 7811R/7830R/7831R FPGAタイプ... Virtex-II V1000 フリップフロップ数... 10,240 4入力LUTの数... 10,240 18 ×18乗算器の数... 40 組み込みブロックRAM ... 720 Kビット NI 7813R/7833R FPGAタイプ... Virtex-II V3000 フリップフロップ数... 28,672 4入力LUTの数... 28,672 18 ×18乗算器の数... 96 組み込みブロックRAM ... 1,728 Kビット NI 7841R/7851R FPGAタイプ... Virtex-5 LX30 フリップフロップ数... 19,200 6入力LUTの数... 19,200 DSP48の スライス数(25 ×18乗算器)....32 組み込みブロックRAM ... 1,152 Kビット NI 7842R/7852R FPGAタイプ... Virtex-5 LX50 フリップフロップ数... 28,800 6入力LUTの数... 28,800 DSP48の スライス数(25 ×18乗算器)....48 組み込みブロックRAM ... 1,728 Kビット NI 7853R FPGAタイプ... Virtex-5 LX85 フリップフロップ数... 51,840 6入力LUTの数... 51,840 ステップ サイズ 確度 ±16 LSB ±4 LSB ±2 LSB ±20.0 V 6.0 μs 6.2 μs 7.2 μs ±2.0 V 2.2 μs 2.9 μs 3.8 μs ±0.2 V 1.5 μs 2.6 μs 3.6 μs レベル 最小 最大 入力LOW電圧(VIL) 入力HIGH電圧(VIH) 0.0 V 2.0 V 0.8 V 5.5 V 出力LOW電圧(VOL)、 IOUT = –4 mA 出力HIGH電圧(VOH)、 IOUT = 4 mA 0 V 2.4 V 0.4 V 3.3 V

(5)

DSP48の スライス数(25 ×18乗算器)....48 組み込みブロックRAM...3,456 Kビット NI 7854R FPGAタイプ...Virtex-5 LX110 フリップフロップ数...69,120 6入力LUTの数...69,120 DSP48の スライス数(25 ×18乗算器)....64 組み込みブロックRAM...4,608 Kビット タイムベース...40、80、120、160、 または200 MHz タイムベース基準ソース NI PCI-781xR/783xR ... オンボードクロックの み NI PCIe-784xR/785xR ... オンボードクロックの み NI PXI-78xxR ... オンボードクロック、 PXI 10 MHzクロック に位相ロック タイムベース確度、 オンボードクロック...±100 ppm、250 ps ピーク間ジッタ PXI 10 MHzに位相ロック クロック(NI PXI-78xxRのみ)..350 psピーク間ジッタ を追加 周波数依存ピーク間の追加ジッタ NI 781xR/783xR 40 MHz... なし 80 MHz...400 ps 120 MHz ...720 ps 160 MHz ...710 ps 200 MHz ...700 ps NI 784xR/785xR 40 MHz... なし 80 MHz...460 ps 120 MHz ...172 ps 160 MHz ...172 ps 200 MHz ...152 ps

キャリブレーション

NI 783

x

R/784

x

R/785

x

R

のみ)

推奨ウォームアップ時間... 15分 キャリブレーション頻度... 1年 オンボードキャリブレーション基準 DCレベル... 5.000 V(±3.5 mV) (フラッシュメモリの 実際の値) 温度係数... ±5 ppm/℃(最大) 長期安定性... ±20 ppm/ メモ NI 78xxRの校正証明書の生成について は、ni.com/services/ja/calibration の 「Calibration Certificate Generator で校正

証明書を作成(英語)」を参照してください。

バスインタフェース

PCI/PCIe/PXI... マスタ、スレーブ データ転送... DMA、割り込み、 プログラムI/O DMAチャンネル数... 3

所要電力

+5 VDC(±5%)1 NI 781xR ... 9 mA(標準) NI 7830R/7831R... 330 mA(標準) NI 7833R... 364 mA(標準) NI PXI-7830R/7831R... 125 mA(標準) NI PXI-7842R/7852R... 136 mA(標準) NI 7853R... 460 mA(標準) NI 7854R... 484 mA(標準) +3.3 VDC(±5%)2 NI 7811R... 650 mA(標準) NI 7813R... 850 mA(標準) NI 7830R/7831R... 462 mA(標準) NI 7833R... 727 mA(標準) NI PCIe-7830R/7831R... 847 mA(標準) NI PCIe-7842R/7852R... 984 mA(標準) NI PXI-7830R/7831R... 525 mA(標準) NI PXI-7842R/7852R... 604 mA(標準) 1 I/Oコネクタの+5 Vラインから供給される電流は含まれません。 2 デジタル出力から提供される電流は含まれません。 1, 000 h

(6)

NI 7853R...640 mA(標準) NI 7854R...843 mA(標準) +12 V NI 784xR/785xR...0.5 A –12 V NI PXI-784xR/785xR...0.25 A +5V端子 コネクタ0 ...0.5 A(最大)1 コネクタ1 ...0.5 A(最大)1 コネクタ2 ...0.5 A(最大)1 すべてのコネクタ...1.5 A(最大)1、2 デジタル出力から利用される合計電力を計算するには、 以下の式を使用します。 I/Oコネクタ電力...1 Aで4.50~ 5.25 VDC(合計)、 各I/Oコネクタピンで 250 mA

物理特性

外形寸法(コネクタは含まず)2 NI PCI-781xR/783xR ...17 cm ×11 cm (6.7 in. × 4.3 in.) NI PCIe-784xR/785xR ...17 cm ×11 cm (6.7 in. × 4.3 in.) NI PXI-78xxR ...16 cm ×10 cm (6.3 in. × 3.9 in.) 重量 NI PCI-781xR/783xR ...112 g NI PCIe-784xR/785xR ...127 g NI PXI-78xxR ...152 g I/Oコネクタ NI 781xR ... 68ピン(メス)高密 度VHDCIタイプ×4 NI 7830R ... 68ピン(メス)高密 度VHDCIタイプ×2 NI 783xR/784xR/785xR ... 68ピン(メス)高密 度VHDCIタイプ×3 ディスクドライブ電源コネクタ (PCIeデバイス)... 標準ATX周辺コネク タ(非シリアルATA)

最大動作電圧

NI 783

x

R/784

x

R/785

x

R

のみ)

最大動作電圧とは、信号電圧にコモンモード電圧を加 えたものを指します。 チャンネル/アース間... ±12 V、 Measurement Category I チャンネル間... ±24 V、 Measurement Category I 注意 Measurement Category II、III、

またはIVにおける信号への接続に NI 783xR/784xR/785xRを使用しないでくだ さい。

環境

NI 78xxRは、室内使用を意図して設計されています。 動作環境 NI 781xR ... 0℃~55℃ (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 NI 7830R、NI 7831R 40 MHzまたは80 MHz タイムベース... 0℃~55℃ (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 1 (NI PCIe-78xxR)ディスクドライブコネクタが取り付けられていない限り、すべてのコネクタの合計最大端子電流 は100 mAです。 2 (NI 784xR/785xR) NI 784xR/785xRには、電流が仕様を超えると切れる、ユーザによる交換が可能なヒューズが 装備されています。ヒューズの交換については、ni.com/manuals からアクセスできる『NI Rシリーズマルチ ファンクションRIOユーザマニュアル』を参照してください。 チャンネルiで利用される電流 i=1 j

(7)

NI PCI/PXI-7833R 40 MHzタイムベース...0℃~55℃ (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 80 MHzタイムベース...NI PXI-1000/Bまたは NI PXI-101Xに取り付 けられた場合、 0℃~55℃ (0℃~45℃を除く) (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 NI PXI-7841R/7842R/7851R/7852R/7853R/7854R 40 MHzタイムベース...0℃~55℃ (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 80 MHzタイムベース...NI PXI-1000/Bまたは NI PXI-101Xに取り付 けられた場合、 0℃~55℃ (0℃~45℃を除く) (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 NI PCIe-7841R/7842R/7851R/7852R 40 MHzまたは80 MHz タイムベース...0℃~40℃ (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 相対湿度範囲...10~90%、結露なき こと(IEC-60068-2-56 に準拠して試験済み)。 高度...2,000 m (周囲温度25℃時) 保管環境 NI PCI/PXI-781xR/783xR...–20℃~70℃ (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 NI PCIe-784xR/785xR ...–20℃~70℃ (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 NI PXI-784xR/785xR...–40℃~70℃ (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 周囲温度範囲... –20℃~70℃ (IEC-60068-2-1および IEC-60068-2-2に準拠 して試験済み)。 相対湿度範囲... 5~95%、結露なきこ と(IEC-60068-2-56に 準拠して試験済み)。 メモ デバイスの手入れには、金属製でない 柔らかいブラシを使用してください。再び使 用する前に、デバイスが完全に乾き汚染物質 がないことを確認します。 耐衝撃

/

振動(

NI PXI-78

xx

R

のみ) 動作時衝撃... 最大30 g(半正弦 波)、11 msパルス (IEC-60068-2-27に準 拠して試験済み。 MIL-PRF-28800Fに準 拠してテストプロファ イルを確立。) ランダム振動 動作時... 5~500 Hz、0.3 grms 非動作時... 5~500 Hz、2.4 grms (IEC60068-2-64に準 拠して試験済み。非動 作時テストプロファイ ルはMIL-PRF-28800F、 Class 3の要件を上回 る。)

安全性

NI 78xxRは、計測、制御、実験に使用される電気装置 に関する以下の規格および安全性の必要条件を満たす ように設計されています。 • IEC 61010-1、EN 61010-1 • UL 61010-1、CSA 61010-1 メモ ULおよびその他の安全保証について は、製品ラベルまたは「オンライン製品認証」 セクションを参照してください。

電磁両立性

NI PXI 78xxRは、計測、制御、実験に使用される電気 装置に関する以下のEMCの必要条件を満たすように 設計されています。 • EN 61326 (IEC 61326): Class A エミッション、 基本イミュニティ

• EN 55011 (CISPR 11): Group 1、Class Aエミッ ション

(8)

• AS/NZS CISPR 11: Group 1、Class Aエミッショ ン • FCC 47 CFR Part 15B: Class Aエミッション • ICES-001: Class Aエミッション メモ 製品のEMC決定に適用する基準に関 しては、「オンライン製品認証」セクションを 参照してください。 メモ EMCに適合させるには、このデバイ スをシールドケーブルと併用してください。

CE

マーク準拠

この製品は、該当するEC理事会指令による基本的要 件に適合しています。 • 2006/95/EC、低電圧指令(安全性) • 2004/108/EC、電磁両立性指令(EMC)

オンライン製品認証

その他の適合規格については、適合宣言(DoC)を参 照してください。この製品の製品認証および適合宣言 を入手するには、ni.com/certification にアクセス して型番または製品ラインで検索し、保証の欄の該当 するリンクをクリックしてください。

環境管理

ナショナルインスツルメンツは、環境に優しい製品の 設計および製造に努めています。NIは、製品から特定 の有害物質を除外することが、環境およびNIのお客様 にとって有益であると考えています。 環境の詳細な情報については、ni.com/environment (英語)のNI and the Environmentを参照してくださ

い。このページには、ナショナルインスツルメンツが 準拠する環境規制および指令、およびこのドキュメン トに含まれていないその他の環境に関する情報が記載 されています。 廃電気電子機器(

WEEE

) 欧州のお客様へ 製品寿命を過ぎたすべての 製品は、必ずWEEEリサイクルセンターへ送 付してください。WEEEリサイクルセンター およびナショナルインスツルメンツの WEEEへの取り組みについては、ni.com/ environment/weee.htm(英語)を参照して ください。 ⬉ᄤֵᙃѻક∵ᶧ᥻ࠊㅵ⧚ࡲ⊩ ˄Ё೑

RoHS

˅ Ё೑ᅶ᠋ National Instrumentsヺড়Ё೑⬉ᄤֵ ᙃѻકЁ䰤ࠊՓ⫼ᶤѯ᳝ᆇ⠽䋼ᣛҸ (RoHS)DŽ݇Ѣ

National InstrumentsЁ೑RoHSড়㾘ᗻֵᙃˈ 䇋ⱏᔩni.com/environment/rohs_chinaDŽ

(For information about China RoHS compliance, go to ni.com/environment/rohs_china.)

(9)

デバイスピン配列

1 NI 781xRのコネクタピンの割り当ておよび位置 DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND +5V +5V DIO28 DIO31 DIO33 DIO35 DIO37 DIO39 DIO0 DIO2 DIO3 DIO5 DIO6 DIO7 DIO8 DIO1 DIO4 DIO9 DIO10 DIO11 DIO12 DIO13 DIO14 DIO15 DIO16 DIO17 DIO18 DIO19 DIO20 DIO21 DIO22 DIO23 DIO24 DIO25 DIO26 DIO27 DIO29 DIO30 DIO32 DIO34 DIO36 DIO38 35 1 36 2 37 3 38 4 39 5 40 6 41 7 42 8 43 9 44 10 45 11 46 12 47 13 48 14 49 15 50 16 51 17 52 18 53 19 54 20 55 21 56 22 57 23 58 24 59 25 60 26 61 27 62 28 63 29 64 30 65 31 66 32 67 33 68 34 ࠦࡀࠢ࠲ 1 (RDIO) ┵ሶ 34 ┵ሶ 68 ┵ሶ 35 ┵ሶ 1 ┵ሶ 35 ┵ሶ 1 ┵ሶ 34 ┵ሶ 68 ┵ሶ 34 ┵ሶ 68 ┵ሶ 35 ┵ሶ 1 ࠦࡀࠢ࠲ 0 (RDIO) ࠦࡀࠢ࠲ 2 (RDIO) ┵ሶ 35 ┵ሶ 1 ┵ሶ 34 ┵ሶ 68 ࠦࡀࠢ࠲ 3 (RDIO)

(10)

National Instruments、NI、ni.com、およびLabVIEWはNational Instruments Corporation

(米国ナショナルインスツルメンツ社)の商標です。National Instrumentsの商標の詳細については、

ni.com/legalの「Terms of Use」セクションを参照してください。本文書中に記載されたその他の

製品名および企業名は、それぞれの企業の商標または商号です。National Instrumentsの製品/技術を保 護する特許については、ソフトウェアで参照できる特許情報(ヘルプ→特許情報)、メディアに含まれてい

National Instruments Patent Notice

2 NI 783xR/784xR/785xRのコネクタピン割り当ておよび位置 +5V DGND DGND DGND DGND DGND DGND DGND DGND DIO8 DIO10 DIO12 DIO14 AOGND7 AOGND6 AOGND5 AOGND4 AOGND3 AOGND2 AOGND1 AOGND0 No Connect AI7–1 AIGND7 AI6–1 AI5–1 AIGND5 AI4–1 AI3– AIGND3 AI2– AI1– AIGND1 AI0– +5V DIO1 DIO2 DIO4 DIO5 DIO6 DIO7 DIO0 DIO3 DIO9 DIO11 DIO13 DIO15 AO71 AO61 AO51 AO41 AO3 AO2 AO1 AO0 AISENSE AI7+1 AIGND6 AI6+1 AI5+1 AIGND4 AI4+1 AI3+ AIGND2 AI2+ AI1+ AIGND0 AI0+ 35 1 36 2 37 3 38 4 39 5 40 6 41 7 42 8 43 9 44 10 45 11 46 12 47 13 48 14 49 15 50 16 51 17 52 18 53 19 54 20 55 21 56 22 57 23 58 24 59 25 60 26 61 27 62 28 63 29 64 30 65 31 66 32 67 33 68 34 1 NI 7830Rߢߪធ⛯ߥߒ DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND DGND +5V +5V DIO28 DIO31 DIO33 DIO35 DIO37 DIO39 DIO0 DIO2 DIO3 DIO5 DIO6 DIO7 DIO8 DIO1 DIO4 DIO9 DIO10 DIO11 DIO12 DIO13 DIO14 DIO15 DIO16 DIO17 DIO18 DIO19 DIO20 DIO21 DIO22 DIO23 DIO24 DIO25 DIO26 DIO27 DIO29 DIO30 DIO32 DIO34 DIO36 DIO38 35 1 36 2 37 3 38 4 39 5 40 6 41 7 42 8 43 9 44 10 45 11 46 12 47 13 48 14 49 15 50 16 51 17 52 18 53 19 54 20 55 21 56 22 57 23 58 24 59 25 60 26 61 27 62 28 63 29 64 30 65 31 66 32 67 33 68 34 ࠦࡀࠢ࠲ 1 (RDIO) ┵ሶ 34 ┵ሶ 68 ┵ሶ 35 ┵ሶ 1 ┵ሶ 35 ┵ሶ 1 ┵ሶ 34 ┵ሶ 68 ┵ሶ 34 ┵ሶ 68 ┵ሶ 35 ┵ሶ 1 ࠦࡀࠢ࠲ 0 (RMIO) ࠦࡀࠢ࠲ 2 (RDIO)

図  2  NI 783xR/784xR/785xR のコネクタピン割り当ておよび位置 +5V DGNDDGNDDGNDDGNDDGNDDGNDDGNDDGNDDIO8DIO10DIO12DIO14 AOGND7AOGND6AOGND5AOGND4AOGND3AOGND2AOGND1AOGND0 No ConnectAI7–1AIGND7AI6–1AI5–1AIGND5AI4–1AI3–AIGND3AI2–AI1–AIGND1AI0–+5VDIO1DIO2DIO4DIO5DIO6DIO7DIO0DIO3DI
