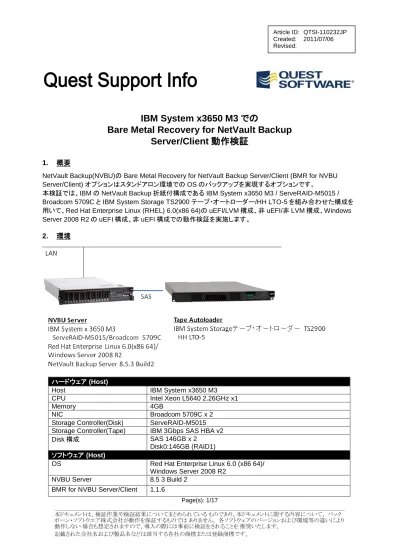

Article ID: QTSI-110232JP Created: 2011/07/06 Revised:
IBM System x3650 M3 での
Bare Metal Recovery for NetVault Backup
Server/Client 動作検証
1. 概要
NetVault Backup(NVBU)の Bare Metal Recovery for NetVault Backup Server/Client (BMR for NVBU Server/Client) オプションはスタンドアロン環境での OS のバックアップを実現するオプションです。
本検証では、IBM の NetVault Backup 折紙付構成である IBM System x3650 M3 / ServeRAID-M5015 / Broadcom 5709C と IBM System Storage TS2900 テープ・オートローダー/HH LTO-5 を組み合わせた構成を 用いて、Red Hat Enterprise Linux (RHEL) 6.0(x86 64)の uEFI/LVM 構成、非 uEFI/非 LVM 構成、Windows Server 2008 R2 の uEFI 構成、非 uEFI 構成での動作検証を実施します。
2. 環境
ハードウェア (Host)
Host IBM System x3650 M3 CPU Intel Xeon L5640 2.26GHz x1
Memory 4GB
NIC Broadcom 5709C x 2 Storage Controller(Disk) ServeRAID-M5015 Storage Controller(Tape) IBM 3Gbps SAS HBA v2
Page(s): 2/17 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 本ドキュメントは、検証作業や検証結果についてまとめられている ものであり、本ドキュメントに関する内容について、 バック ボーン・ソフトウエア株式会社が動作を保証するものでは ありません。 各ソフトウェアのバージョンおよび環境等の違いにより 動作しない 場合も想定されますので、導入の際には事前に検証をされることを 推奨いたします。 記載された会社名および製品名などは該当する各社の商標または登録商標です。 BMR for NVBU SVR/CLNT 上での 自動認識デバイス NIC bnx2.ko SCSI megaraid_sas.ko
Partition 構成 (RHEL6.0 uEFI/LVM構成の場合)
Partition1 /boot/efi EFI 200MB Partition2 /boot ext4 500GB Partition3 vg_rhel6uefi PV 67906MB lv_root / ext4 5000MB lv_home /home ext4 2000MB lv_swap swap swap 500MB
(RHEL6.0 非uEFI/非LVM構成の場合)
Partition1 /boot ext4 500MB Partition2 / ext4 4.88GB Partition3 swap swap 1.95GB Partition4 Extended
Partition5 /home ext4 500MB 残り空き
(Windows Server 2008 R2 uEFI構成の場合)
Partition1 ESP 100MB
Partition2 MSR 128MB
Partition3 c:\ (NTFS) 31.25GB 残り空き
(Windows Server 2008 R2 非uEFI構成の場合)
Partition1 100MB
Partition2 c:\ (NTFS) 134.9GB 残り空き
ハードウェア(Tape)
Tape Autoloader IBM IBM System Storage TS2900 テープ・オートローダー Drive HH LTO-5 x 1
3. 手順 3.1. 事前設定
3.1.1. バックアップ対象となる NVBU サーバの構成
NetVault Backup 8.5 簡単設定ガイド(http://www.bakbone.co.jp/docs/nvbu85_quick_setup_guide.pdf)等を 参考にして、NVBU サーバを構成します。
3.1.2. NVBU クライアントの追加
リストア後に NVBU サーバ環境がリストアされていることを確認するために NVBU クライアントを 1 台追加してお きます。
3.1.3. テープ・ライブラリの登録
Page(s): 4/17 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 本ドキュメントは、検証作業や検証結果についてまとめられている ものであり、本ドキュメントに関する内容について、 バック ボーン・ソフトウエア株式会社が動作を保証するものでは ありません。 各ソフトウェアのバージョンおよび環境等の違いにより 動作しない 場合も想定されますので、導入の際には事前に検証をされることを 推奨いたします。 記載された会社名および製品名などは該当する各社の商標または登録商標です。 3.1.4. 新規ユーザの追加 リストア後に NVBU サーバ環境がリストアされていることを確認するために新規ユーザを追加しておきます。 3.1.5. 背景の変更 リストア後に OS 環境がリストアされていることを確認するために背景を変更しておきます。
3.2. バックアップ
3.2.1. BMR for NVBU Server/Client の起動
バックアップ対象マシンを、BMR for NVBU Server/Client CD から起動します。
3.2.2. ネットワークの設定
BMR for NVBU Server/Client は、スタンドアロン環境で動作をしますが、内部的にはネットワーク通信を行いま す。よって、ネットワークの設定が必要になります。
DHCP サーバが同じネットワークに存在する場合、自動的に IP アドレス等の情報が取得されます。手順 3.2.3 に 進んで下さい。
DHCP サーバが同じネットワークに存在しない場合は、Network Configuration ユーティリティを起動し、適切な 設定を行います。画面左上の Network Configuration アイコンをクリックします。
Page(s): 6/17 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 本ドキュメントは、検証作業や検証結果についてまとめられている ものであり、本ドキュメントに関する内容について、 バック ボーン・ソフトウエア株式会社が動作を保証するものでは ありません。 各ソフトウェアのバージョンおよび環境等の違いにより 動作しない 場合も想定されますので、導入の際には事前に検証をされることを 推奨いたします。 記載された会社名および製品名などは該当する各社の商標または登録商標です。 画面が起動したら、いずれかのインターフェースを選択し、Edit をクリックします。ここでは eth0 を選択します。
Network Configuration 画面に戻り、Activate をクリックします。
構成が変更された旨が表示されます。変更を保存して継続するか確認されます。”Yes”をクリックします。
Page(s): 8/17 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 本ドキュメントは、検証作業や検証結果についてまとめられている ものであり、本ドキュメントに関する内容について、 バック ボーン・ソフトウエア株式会社が動作を保証するものでは ありません。 各ソフトウェアのバージョンおよび環境等の違いにより 動作しない 場合も想定されますので、導入の際には事前に検証をされることを 推奨いたします。 記載された会社名および製品名などは該当する各社の商標または登録商標です。
指定した Network Interface が Active になっていることを確認します。以上で、Network の設定は終了です。
3.2.3. バックアップ・デバイスの登録
Device Management 画面が表示されます。オートローダーを使用するので、”Add”メニューから”Add Library”を 選択します。(単体ドライブを使用する場合は、”Add Stand Alone Device”を選択します。)
“Add Library”画面が表示されます。
”Library Selection”タブで表示されている自分自身を表す NetVault マシン名”NVTMP_SERVER”をダブルクリッ クします。すると、そのマシンに接続されている利用可能なテープ装置が表示されます。本構成では TS2900 が 表示されます。
さらに、Robotic Libraries の下に表示されたテープ装置をダブルクリックします。すると、右側に NVBU が認識し ているテープ装置のイメージが表示されます。イメージが使用しようとしているデバイスであれば”Drive
Page(s): 10/17 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 本ドキュメントは、検証作業や検証結果についてまとめられている ものであり、本ドキュメントに関する内容について、 バック ボーン・ソフトウエア株式会社が動作を保証するものでは ありません。 各ソフトウェアのバージョンおよび環境等の違いにより 動作しない 場合も想定されますので、導入の際には事前に検証をされることを 推奨いたします。 記載された会社名および製品名などは該当する各社の商標または登録商標です。 ”Library Selection”タブと同様に”NVTMP_SERVER”をダブルクリックします。すると、そのマシンで利用可能なド ライブが表示されます。本構成では LTO-5 ドライブである IBM TS2250 が表示されます。 さらに、表示されたドライブをダブルクリックします。すると、右側に NVBU が認識しているデバイスのイメージが 表示されます。 NVBU が認識しているドライブとこれから使用しようとしているデバイスが一致していることを確認し、画面左上の 保存アイコンをクリックします。(一致していない場合は、”Type”プルダウンメニューから適切なものを選択しま す。) デバイスが追加された旨の画面が表示されます。”OK”をクリックし画面を閉じます。 Device Management 画面に戻ると追加したテープ装置が表示されます。
3.2.4. ディザスタ・リカバリ(DR)用メディアの定義
運用を簡易にするため DR で使用するメディアを定義します。
登録したデバイスで、DR 用に使用するブランク・メディア上で右クリックし”Properties”メニューを選択します。(ブ ランク・メディアが無い場合は、不要なテープ・メディアをブランク処理するなどして用意して下さい。ブランク処理を する際には、メディア上のデータが不要であることを確認してから行って下さい。)
“Media Properties”画面が表示されます。”Media Label”として DR メディアを特定するための適切な名前を入力 します。ここでは、”DRmedia”と入力しています。入力が終わったら、OK ボタンをクリックします。
Page(s): 12/17 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 本ドキュメントは、検証作業や検証結果についてまとめられている ものであり、本ドキュメントに関する内容について、 バック ボーン・ソフトウエア株式会社が動作を保証するものでは ありません。 各ソフトウェアのバージョンおよび環境等の違いにより 動作しない 場合も想定されますので、導入の際には事前に検証をされることを 推奨いたします。 記載された会社名および製品名などは該当する各社の商標または登録商標です。 3.2.5. バックアップ・ジョブの実行
NVBU Console で Backup アイコンをクリックします。バックアップ画面が表示されます。
Selections タブで、”NVTMP_SERVER” -> “VaultDR APM” -> “self” とドリルダウンし、その下に現れる Disk あ るいは Partition のうちシステムのバックアップに必要なものを選択します。本検証では”DISK 0”を選択します。 さらに Job Title として適切な名前を指定します。信号のアイコンをクリックしジョブを実行します。
下記に Partition 構成が異なる 4 つの構成のバックアップ画面を示します。 (バックアップ対象が RHEL6.0 で uEFI/LVM 構成の場合)
(バックアップ対象が Windows Server 2008 R2 で uEFI 構成の場合)
Page(s): 14/17 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 本ドキュメントは、検証作業や検証結果についてまとめられている ものであり、本ドキュメントに関する内容について、 バック ボーン・ソフトウエア株式会社が動作を保証するものでは ありません。 各ソフトウェアのバージョンおよび環境等の違いにより 動作しない 場合も想定されますので、導入の際には事前に検証をされることを 推奨いたします。 記載された会社名および製品名などは該当する各社の商標または登録商標です。 3.2.6. バックアップ・ジョブの完了の確認 Job Management 画面でバックアップ・ジョブが完了したことを確認します。 3.2.7. システムの再起動 バックアップが完了したら、画面右上の電源ボタンを押してシステムの再起動を行います。再起動の際には、 BMR for NVBU Server/Client CD を抜いてハードディスクから OS を起動します。
3.3. リストア
3.3.1. 疑似障害
リストアを試すために疑似的な障害を発生させます。本検証では、同じサイズの別のハードディスクを用意しまし た。なお、BMR for NVBU Server/Client のリストアでは、リストア先のディスクは、新規または既存の Partition がすべて削除されたディスクが必要です。
3.3.2. リストア対象マシンでの準備
“3.2 バックアップ”の手順 3.2.1 から 3.2.3 までを参考に、BMR for NVBU Server/Client の起動、ネットワーク設 定、バックアップ・デバイスの登録を行います。
3.3.3. メディアのスキャン
デバイスを登録すると、過去に BMR for NVBU Server/Client で書き込んだデータは他の NVBU サーバが書き 込んだデータという扱いとなり、”FOREIGN”という状態で表示されます。今回起動した環境で過去のバックアッ プ・データを扱うために、バックアップ・データが存在するメディアをスキャンします。対象メディア上で右クリック し、”Scan”を選択します。スキャン処理が完了すると”FOREIGN”という表示が消えます。
3.3.4. リストア先ディスク上で Partition がないことの確認
BMR for NVBU Server/Client では、リストア先として Partition が存在しないディスクが必要です。 バックアップ画面を開き、Disk までドリルダウンします。さらに、Disk をさらに Partition に展開しようとする と”Failed to exchange message from client. Body error”と表示されます。ディスク上に Partition が存在しない 場合、このようなメッセージが表示されます。
3.3.5. リストア・ジョブの実行
NVBU Console から Restore アイコンをクリックし、Restore 画面を表示します。
さらに、”NVTMP_SERVER” -> “VaultDR APM” -> 対象のセーブセット -> “self”マシン・アイコン -> Disk の順に 展開し、リストア対象の Disk や Partition を選択します。ジョブ・タイトルとして適切な名前を入力し、信号のアイコ ンをクリックし、ジョブを実行します。
下記に、Partition 構成が異なる 4 つの例のリストア画面を示します。 (バックアップ対象が RHEL6.0 で uEFI/LVM 構成の場合)
Page(s): 16/17 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 本ドキュメントは、検証作業や検証結果についてまとめられている ものであり、本ドキュメントに関する内容について、 バック ボーン・ソフトウエア株式会社が動作を保証するものでは ありません。 各ソフトウェアのバージョンおよび環境等の違いにより 動作しない 場合も想定されますので、導入の際には事前に検証をされることを 推奨いたします。 記載された会社名および製品名などは該当する各社の商標または登録商標です。 (バックアップ対象が RHEL6.0 で非 uEFI/非 LVM 構成の場合)
(バックアップ対象が Windows Server 2008 R2 で uEFI 構成の場合)
3.3.6. リストア・ジョブの完了の確認
Job Management 画面でリストア・ジョブが Complete したことを確認します。
3.3.7. リストアした OS の起動、および NVBU の構成がリストアされたことの確認 ハードディスクから OS が起動することを確認します。
NVBU の Client Management 画面、Device Management 画面、User Level Access 画面にて、バックアップ前 に加えた設定がリストアされていることを確認します。
さらに OS 上で加えた背景の変更もリストアされていることを確認します。
