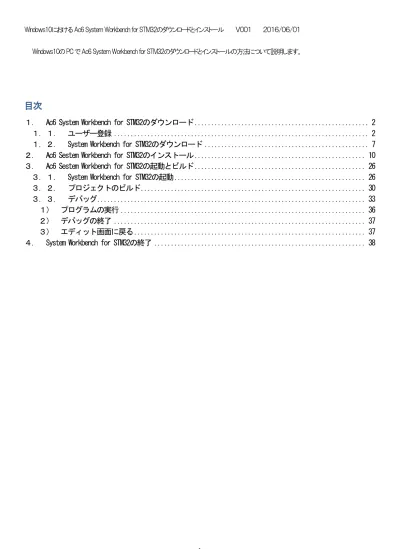

Windows10における Ac6 System Workbench for STM32のダウンロードとインストール Ｖ００１ ２０１６/０６/０１
Windows10の PCで Ac6 System Workbench for STM32のダウンロードとインストールの方法について説明します。
目次
１． Ac6 System Workbench for STM32のダウンロード ... 2
１．１． ユーザー登録 ... 2
１．２． System Workbench for STM32のダウンロード ... 7
２． Ac6 Sestem Workbench for STM32のインストール ... 10
３． Ac6 Sestem Workbench for STM32の起動とビルド ... 26
３．１． System Workbench for STM32の起動 ... 26
３．２． プロジェクトのビルド ... 30
３．３． デバッグ ... 33
１） プログラムの実行 ... 36
２） デバッグの終了 ... 37
３） エディット画面に戻る ... 37
2
１． Ac6 System Workbench for STM32 のダウンロード
Ac6 System Workbench for STM32は無料でコードサイズ制限なしの STM32用プログラム開発ツールです。
OpenSTM32 Community のホームページ http://www.openstm32.org/HomePage をアクセスすると下の画面になります。
Registration以下の説明を読むとユーザー登録が必要であると書いてあります。
１．１． ユーザー登録
System Workbench for STM32をダウンロードするにはユーザー登録が必要です。Log inのタブをクリックすると、
以下のように Log in および Registerの表示が現れます。
3
Registerをクリックして、ユーザー登録を行います。Registerをクリックすると次の画面になります。
4
必要な項目を入力します。 以下に入力例を記します。
Username: ReviveOno
Password: **********
Email: [email protected]
First Name Sumitaka
Last name Ono
Phone number +81-3-5609-6456
Phone numberには +81に続けて市外局番の先頭の 0 を除いた番号を入力します。
例 : 045–123-4567 -> +81-45-123-4567
03-1234-5678 -> +81-3-1234-5678
Company Revive
Address 9-4-2-602 Ohjima Koutou-ku
Zip code 136-0072
City Tokyo
Country Japan
Enter the code you see 文字を読んで入力します。
人間が入力していることを証明するための処理です。
5
「メールを受信したら、最初のログインを行う必要があります。」とメッセージが表示されています。
6
このリンクをクリックしてサイトに行き、登録を完了させます。クリックすると次のサイトが開きます。
Log inの部分が登録した User nameの ReviveOno になっています。また、Sumitaka Onoが接続していると
表示されています。
7
ReviveOnoのタブをクリックすると Profile と Log out が表示されています。無事 Log in していることが分かります。
１．２． System Workbench for STM32のダウンロード
画面を下にスクロールすると、download area からダウンロードできると書いてあります。
download area をクリックすると次の画面になります。
8
9
ダウンロードが始まります。
10
２． Ac6 Sestem Workbench for STM32のインストール
install_sw4stm32_win_64bits-v1.8.exe をダブルクリックしてインストールを開始します。
11
PCに JavaRE がインストールされていない場合、このメッセージが表示されます。[OK] ボタンををクリックして、一旦、 Ac6 System Workberch for STM32のインストールを終了します。
12
JREの Download をクリックすると次の表示になります。
13
Accept をクリックします。
Windows x64の jre_8u92-windows-x64.exe をクリックします。
14
ダウンロードが開始されます。
15
ダウンロードされたファイル jre-8u92-windows-x64.exe をダブルクリックして JavaREのインストールを開始します。
16
[インストール(I) >] ボタンをクリックします。
インストール中のメッセージが表示されます。
17
インストールが終了すると、このメッセージが表示されます。 [閉じる] ボタンをクリックしてください。
18
警告メッセージが表示されるので、[はい] ボタンをクリックして続行します。
19
I accept the terms of this license agreement.をクリックします。
[Next] ボタンをクリックします。
20
[OK] ボタンをクリックします。
[Next] ボタンをクリックします。
21
[Next] ボタンをクリックします。
22
[Next] ボタンをクリックします。
23
Device Driver のインストール開始メッセージが表示されます。[次へ(N) >] ボタンをクリックします。
24
確認メッセージが表示されます。[インストール ( I ) ] ボタンをクリックします。
Device Driver のインストールが完了しました。[完了] ボタンをクリックします。
25
26
３． Ac6 Sestem Workbench for STM32の起動とビルド
３．１． System Workbench for STM32の起動
スタートメニューの {System Workbench for STM32} をクリックすると次の起動画面が表示された後でWorkspace選択の ダイアログが開きます。
27
[Browse...] ボタンをクリックして次の Select Workspace Directory ダイアログを開きます。
28
SfStS_Blink_LED_Status_10K が古いバージョンの Workspaceであると警告しています。 続行してよいかと聞いていますが、よいので、[OK] ボタンをクリックします。
29
上記のダイアログが表示されて、しばらく処理を行った後、プロジェクトが開いて、 下記の画面になります。
30
３．２． プロジェクトのビルド Build してみます。 ここからの一連のエラーは、圧縮したプロジェクトを解凍してインポートする場合には、起きないようです。 圧縮しないでコピーした場合で、しかもフォルダ Debug を削除した場合にエラーが起きるようです。 問題が起きたとメッセージが表示されています。 [Details >>] ボタンをクリックすると次ページのメッセージが表示されます。31
フォルダDebug 内に目的のファイルが存在しないと言っています。 フォルダDebugのサイズが非常に大きいので、削除してから Workspace をコピーしたので当然です。 しかし、また作成してくれるようなので、[OK] ボタンをクリックして、もう一度Buld します。 少し、Build を行った後、また問題発生のメッセージが表示されます。 これも、この時点で作成してくれるので、[OK] ボタンをクリックして再度Build します。32
もう一度、警告メッセージが出て、[OK] ボタンクリック後Build すると、今度はようやく下記のようにBuild を実行します。
最初の Build には時間が数分かかります。
33
Consoleの部分にBuild 終了のメッセージが表示されています。
３．３． デバッグ
虫のアイコンをクリックするとデバッグを開始します。
このとき、Project Explorer の選択がプロジェクト名の Blink_LED_Status 以外になっていると次のエラーメッセージが 表示されます。(この例では、main.c が選択されている。)
34
プロジェクト名 Blink_LED_Status をクリックして選択状態にして、虫のアイコンを初めてクリックした場合、次のダイアログが 表示されます。
35
デバッグ情報をロード中のダイアログが表示されます。
36
このメッセージが表示されたら、[Yes] ボタンをクリックします。次のデバッグの画面になります。
１） プログラムの実行
デバッグ状態になりました。右向きの三角 [Resume] のアイコンをクリックするとプログラムを実行します。 [Suspend]のアイコンをクリックするとプログラムの実行を中断します。
37
２） デバッグの終了
この状態で、赤い四角 [Terminate]のアイコンをクリックすると、デバッグ状態を終了して次のようになります。
３） エディット画面に戻る
38
４． System Workbench for STM32 の終了
[X] ボタンをクリックすると次のメッセージが表示されます。
39
