GPS波浪計全地点における津波の観測結果について(PDF/295KB)

全文

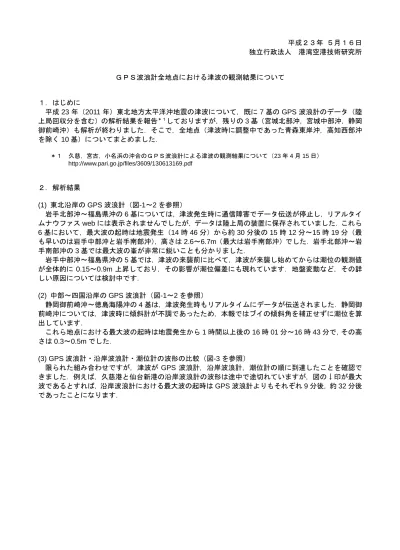

(1)平成２３年５月１６日独立行政法人港湾空港技術研究所. ＧＰＳ波浪計全地点における津波の観測結果について. １．はじめに平成 23 年（2011 年）東北地方太平洋沖地震の津波について，既に 7 基の GPS 波浪計のデータ（陸上局回収分を含む）の解析結果を報告＊１しておりますが，残りの 3 基（宮城北部沖，宮城中部沖，静岡御前崎沖）も解析が終わりました．そこで，全地点（津波時に調整中であった青森東岸沖，高知西部沖を除く 10 基）についてまとめました．＊１. 久慈，宮古，小名浜の沖合のＧＰＳ波浪計による津波の観測結果について（23 年 4 月 15 日） http://www.pari.go.jp/files/3609/130613169.pdf. ２．解析結果 (1) 東北沿岸の GPS 波浪計（図-1～2 を参照）岩手北部沖～福島県沖の 6 基については，津波発生時に通信障害でデータ伝送が停止し，リアルタイムナウファス web には表示されませんでしたが，データは陸上局の装置に保存されていました．これら 6 基において，最大波の起時は地震発生（14 時 46 分）から約 30 分後の 15 時 12 分～15 時 19 分（最も早いのは岩手中部沖と岩手南部沖），高さは 2.6～6.7m（最大は岩手南部沖）でした．岩手北部沖～岩手南部沖の 3 基では最大波の峯が非常に鋭いことも分かりました．岩手中部沖～福島県沖の 5 基では，津波の来襲前に比べて，津波が来襲し始めてからは潮位の観測値が全体的に 0.15～0.9m 上昇しており，その影響が潮位偏差にも現れています．地盤変動など，その詳しい原因については検討中です． (2) 中部～四国沿岸の GPS 波浪計（図-1～2 を参照）静岡御前崎沖～徳島海陽沖の 4 基は，津波発生時もリアルタイムにデータが伝送されました．静岡御前崎沖については，津波時に傾斜計が不調であったため，本報ではブイの傾斜角を補正せずに潮位を算出しています．これら地点における最大波の起時は地震発生から 1 時間以上後の 16 時 01 分～16 時 43 分で，その高さは 0.3～0.5m でした． (3) GPS 波浪計・沿岸波浪計・潮位計の波形の比較（図-3 を参照）限られた組み合わせですが，津波が GPS 波浪計，沿岸波浪計，潮位計の順に到達したことを確認できました．例えば，久慈港と仙台新港の沿岸波浪計の波形は途中で途切れていますが，図の↓印が最大波であるとすれば，沿岸波浪計における最大波の起時は GPS 波浪計よりもそれぞれ 9 分後，約 32 分後であったことになります．.

(2) リアルタイムに伝送（太線部分）. 陸上局から回収（細線部分）. 1m. 最大波4.0m. 岩手北部沖（久慈沖） 6.3m. 鋭い峯岩手中部沖（宮古沖） 6.7m. 岩手南部沖（釜石沖） 5.7m. 宮城北部沖（広田湾沖） 5.8m. △第1波到達（気象庁速報） ×最大波（港空研事後解析）. 宮城中部沖（金華山沖） 2.6m. 福島県沖（小名浜沖）静岡御前崎沖三重尾鷲沖和歌山南西沖（白浜沖）徳島海陽沖. 14. 図-1. 15. 16 3月11日. 17. 18. GPS 波浪計による観測波形（津波の初期の部分を拡大）. 1m 顕著ではない. 岩手北部沖（久慈沖）地殻変動の影響と考えられる潮位のズレ約0.15m. 岩手中部沖（宮古沖）約0.55m. 岩手南部沖（釜石沖）約0.5m. 宮城北部沖（広田湾沖）. 約0.9m. 宮城中部沖（金華山沖）約0.45m. 福島県沖（小名浜沖）静岡御前崎沖三重尾鷲沖和歌山南西沖（白浜沖）徳島海陽沖. 12. 15. 18 21 0 3 3月11日図-2 GPS 波浪計による観測波形（１日分）. 6 3月12日. 9. 12.

(3) 15:19. G: GPS波浪計 W: 沿岸波浪計 T: 潮位計. 1m. 岩手北部沖（久慈沖）G 15:28. 15:35（潮位上昇中に記録が途絶えた時刻）. 久慈港W 久慈港T 15:16. 宮城中部沖（金華山沖）G 15:48. 16:43. 仙台新港W 徳島海陽沖G 徳島小松島港W 徳島小松島港T. 14. 15. 17:18. 徳島小松島港Tは 19:50. 16 17 18 3月11日図-3 GPS 波浪計・沿岸波浪計・潮位計の観測波形の比較（図中の↓印に添えた時刻は，観測データのある範囲で最高となった時刻）.

(4)
