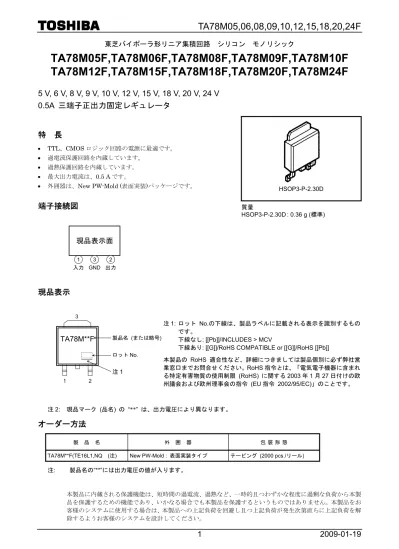

TA78M05,06,08,09,10,12,15,18,20,24F

(1)

TA78M05F,TA78M06F,TA78M08F,TA78M09F,TA78M10F

TA78M12F,TA78M15F,TA78M18F,TA78M20F,TA78M24F

5 V, 6 V, 8 V, 9 V, 10 V, 12 V, 15 V, 18 V, 20 V, 24 V

0.5A 三端子正出力固定レギュレータ

特

長

• TTL、CMOS ロジック回路の電源に最適です。

• 過電流保護回路を内蔵しています。

• 過熱保護回路を内蔵しています。

• 最大出力電流は、0.5 A です。

• 外囲器は、New PW-Mold (表面実装)パッケージです。

端子接続図

現品表示

注

2: 現品マーク (品名) の “**” は、出力電圧により異なります。

オーダー方法

製品名外囲器包装形態

TA78M**F(TE16L1,NQ (注) New PW-Mold : 表面実装タイプテーピング (2000 pcs./リール)

注:

製品名の”**”には出力電圧の値が入ります。

HSOP3-P-2.30D

質量

HSOP3-P-2.30D : 0.36 g (標準)

1 出力

現品表示面

3 2 GND 入力

注

1: ロット No.の下線は、製品ラベルに記載される表示を識別するもの

です。

下線なし: [[Pb]]/INCLUDES > MCV

下線あり: [[G]]/RoHS COMPATIBLE or [[G]]/RoHS [[Pb]]

本製品の

RoHS 適合性など、詳細につきましては製品個別に必ず弊社営

業窓口までお問合せください。

RoHS 指令とは、「電気電子機器に含まれ

る特定有害物質の使用制限 (RoHS) に関する 2003 年 1 月 27 日付けの欧

州議会および欧州理事会の指令 (EU 指令 2002/95/EC)」のことです。

ロットNo.

注

1

製品名 (または略号) 1 2

TA78M**F

3

(2)

等価回路

絶対最大定格

(Ta = 25°C)

項目記号定格単位 TA78M05F TA78M06F TA78M08F TA78M09F TA78M10F TA78M12F TA78M15F 35 TA78M18F TA78M20F 入力電圧 TA78M24F V_IN 40 V 出力電流 I_OUT 0.5 A (Ta = 25°C) 1 消費電力 (Tc = 25°C) PD 10 W 動作接合部温度 Tj_opr −30~150 °C 保存温度 Tstg −55~150 °C 接続部温度 T_j 150 °C 接続部– ケース間 R_{th (j-c)} 12.5 熱抵抗接続部– 外気間 Rth (j-a) 125 °C/W

注: 本製品の使用条件 (使用温度/電流/電圧等) が絶対最大定格/動作範囲以内での使用においても、高負荷 (高温お

よび大電流/高電圧印加、多大な温度変化等) で連続して使用される場合は、信頼性が著しく低下するおそれが

あります。

弊社半導体信頼性ハンドブック (取り扱い上のご注意とお願いおよびディレーティングの考え方と方法) およ

び個別信頼性情報 (信頼性試験レポート、推定故障率等) をご確認の上、適切な信頼性設計をお願いします。

R8 R₂₁ Q₆ C1 R16 R19 R20 Q11 R13 Q17 Q₁₆ R12 R11 R17 R15 Q₁₅ Q14 Q₉ Q₈ R9 R14 R3 R10 R2 Q₅ Q₇ Q3 Q4 Q₂ R1 R4 _R18 R5 R6 R7 Q1 Q₁₀ Q₁₃ Q₁₂ Z1 Z2 3 1 入力出力 GND 2

(3)

電気的特性

(特に指定のない場合は、 V

IN

= 10 V, I

OUT

= 350 mA, 0°C ≤ T

j

≤ 125°C,

C

IN

= 0.33 μF, C

OUT

= 0.1 μF)

項目記号測定_回路測定条件最小標準最大単位出力電圧 V_OUT 1 T_j = 25°C 4.8 5.0 5.2 V 7 V ≤ VIN ≤ 25 V, IOUT = 200 mA ⎯ 4 100 入力安定度 Reg·line 1 Tj = 25°C 8 V ≤ VIN ≤ 25 V, IOUT = 200 mA ⎯ 2 50 mV 5 mA ≤ IOUT ≤ 500 mA ⎯ 25 100 負荷安定度 Reg·load 1 Tj = 25°C 5 mA ≤ IOUT ≤ 200 mA ⎯ 10 50 mV 出力電圧 V_OUT 1 T_j = 25°C 7 V ≤ VIN ≤ 20 V, 5 mA ≤ IOUT ≤ 350 mA 4.75 ⎯ 5.25 V バイアス電流 IB 1 Tj = 25°C ⎯ 4.5 8.0 mA 入力 ΔIBI 1 8.5 V ≤ V_I_OUT_{= 200 mA}IN ≤ 25.5 V, ⎯ ⎯ 0.8 バイアス電流変動負荷 ΔIBO 1 T_j = 25°C 5 mA ≤ IOUT ≤ 350 mA ⎯ ⎯ 0.5 mA 出力雑音電圧 V_NO 2 Tj = 25°C, 10 Hz ≤ f ≤ 100 kHz ⎯ 50 200 μVrms リップル圧縮度 R.R. 3 f = 120 Hz, I_{8 V ≤ V} OUT = 100 mA IN ≤ 18 V, Tj = 25°C 60 67 ⎯ dB 出力短絡電流 ISC 1 Tj = 25°C ⎯ 960 ⎯ mA 最小入出力間電圧差 VD 1 Tj = 25°C ⎯ 1.7 ⎯ V 出力電圧温度係数 T_CVO 1 I_OUT = 5 mA ⎯ −0.6 ⎯ mV/°C

TA78M06F

電気的特性

(特に指定のない場合は、 V

IN

= 11 V, I

OUT

= 350 mA, 0°C ≤ T

j

≤ 125°C,

C

IN

= 0.33 μF, C

OUT

= 0.1 μF)

項目記号測定回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C 5.75 6.0 6.25 V 8 V ≤ VIN ≤ 25 V, I_OUT = 200 mA ⎯ 4 100 入力安定度 Reg·line 1 T_j = 25°C 9 V ≤ VIN ≤ 25 V, I_OUT = 200 mA ⎯ 2 50 mV 5 mA ≤ IOUT ≤ 500 mA ⎯ 25 120 負荷安定度 Reg·load 1 T_j = 25°C 5 mA ≤ IOUT ≤ 200 mA ⎯ 10 60 mV 出力電圧 VOUT 1 Tj = 25°C 8 V ≤ V_{5 mA ≤ I}IN ≤ 21 V, OUT ≤ 350 mA 5.7 ⎯ 6.3 V バイアス電流 I_B 1 T_j = 25°C ⎯ 4.5 8.0 mA 入力 ΔIBI 1 9.5 V ≤ V_I IN ≤ 25.5 V, OUT = 200 mA ⎯ ⎯ 0.8 バイアス電流変動負荷 ΔIBO 1 Tj = 25°C 5 mA ≤ I_OUT ≤ 350 mA ⎯ ⎯ 0.5 mA 出力雑音電圧 VNO 2 Tj = 25°C, 10 Hz ≤ f ≤ 100 kHz ⎯ 55 220 μVrms リップル圧縮度 R.R. 3 f = 120 Hz, I_{9 V ≤ V} OUT = 100 mA IN ≤ 19 V, Tj = 25°C 58 65 ⎯ dB

(4)

TA78M08F

電気的特性

(

特に指定のない場合は、 V

IN

= 14 V, I

OUT

= 350 mA, 0°C ≤ T

j

≤ 125°C,

C

IN

= 0.33 μF, C

OUT

= 0.1 μF)

項目記号測定_回路測定条件最小標準最大単位出力電圧 V_OUT 1 T_j = 25°C 7.7 8.0 8.3 V 10.5 V ≤ VIN ≤ 25 V, IOUT = 200 mA ⎯ 5 100 入力安定度 Reg·line 1 Tj = 25°C 11 V ≤ VIN ≤ 25 V, IOUT = 200 mA ⎯ 3 50 mV 5 mA ≤ IOUT ≤ 500 mA ⎯ 26 160 負荷安定度 Reg·load 1 Tj = 25°C 5 mA ≤ IOUT ≤ 200 mA ⎯ 10 80 mV 出力電圧 V_OUT 1 T_j = 25°C 10.5 V ≤ VIN ≤ 23 V, 5 mA ≤ I_OUT ≤ 350 mA 7.6 ⎯ 8.4 V バイアス電流 IB 1 Tj = 25°C ⎯ 4.6 8.0 mA 入力 ΔIBI 1 11 V ≤ V_I_OUT_{= 200 mA}IN ≤ 25.5 V, ⎯ ⎯ 0.8 バイアス電流変動負荷 ΔIBO 1 T_j = 25°C 5 mA ≤ VIN ≤ 350 mA ⎯ ⎯ 0.5 mA 出力雑音電圧 V_NO 2 T_j = 25°C, 10 Hz ≤ f ≤ 100 kHz ⎯ 60 250 μVrms リップル圧縮度 R.R. 3 f = 120 Hz, I_{11.5 V ≤ V} OUT = 100 mA IN ≤ 21.5 V, Tj = 25°C 55 62 ⎯ dB 出力短絡電流 ISC 1 Tj = 25°C ⎯ 960 ⎯ mA 最小入出力間電圧差 VD 1 Tj = 25°C ⎯ 1.7 ⎯ V 出力電圧温度係数 T_CVO 1 I_OUT = 5 mA ⎯ −1.0 ⎯ mV/°C

TA78M09F

電気的特性

(

特に指定のない場合は、 V

IN

= 15 V, I

OUT

= 350 mA, 0°C ≤ T

j

≤ 125°C,

C

IN

= 0.33 μF, C

OUT

= 0.1 μF)

項目記号測定回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C 8.64 9.0 9.36 V 11.5 V ≤ VIN ≤ 26 V, I_OUT = 200 mA ⎯ 5 100 入力安定度 Reg·line 1 T_j = 25°C 13 V ≤ VIN ≤ 26 V, I_OUT = 200 mA ⎯ 3 50 mV 5 mA ≤ IOUT ≤ 500 mA ⎯ 26 180 負荷安定度 Reg·load 1 T_j = 25°C 5 mA ≤ IOUT ≤ 200 mA ⎯ 10 90 mV 出力電圧 VOUT 1 Tj = 25°C 11.5 V ≤ V_{5 mA ≤ I} IN ≤ 24 V, OUT ≤ 350 mA 8.55 ⎯ 9.45 V バイアス電流 I_B 1 T_j = 25°C ⎯ 4.6 8.0 mA 入力 ΔIBI 1 12 V ≤ V_I IN ≤ 26.5 V, OUT = 200 mA ⎯ ⎯ 0.8 バイアス電流変動負荷 ΔIBO 1 Tj = 25°C 5 mA ≤ I_OUT ≤ 350 mA ⎯ ⎯ 0.5 mA 出力雑音電圧 VNO 2 Tj = 25°C, 10 Hz ≤ f ≤ 100 kHz ⎯ 60 270 μVrms リップル圧縮度 R.R. 3 f = 120 Hz, I_{12.5 V ≤ V} OUT = 100 mA IN ≤ 22.5 V, Tj = 25°C 54 61 ⎯ dB 出力短絡電流 I_SC 1 T_j = 25°C ⎯ 960 ⎯ mA 最小入出力間電圧差 V_D 1 T_j = 25°C ⎯ 1.7 ⎯ V 出力電圧温度係数 TCVO 1 IOUT = 5 mA ⎯ −1.1 ⎯ mV/°C

(5)

電気的特性

(

特に指定のない場合は、 V

IN

= 16 V, I

OUT

= 350 mA, 0°C ≤ T

j

≤ 125°C,

C

IN

= 0.33 μF, C

OUT

= 0.1 μF)

項目記号測定_回路測定条件最小標準最大単位出力電圧 V_OUT 1 T_j = 25°C 9.6 10.0 10.4 V 12.5 V ≤ VIN ≤ 26 V, IOUT = 200 mA ⎯ 6 100 入力安定度 Reg·line 1 Tj = 25°C 14 V ≤ VIN ≤ 26 V, IOUT = 200 mA ⎯ 3 50 mV 5 mA ≤ IOUT ≤ 500 mA ⎯ 26 200 負荷安定度 Reg·load 1 Tj = 25°C 5 mA ≤ IOUT ≤ 200 mA ⎯ 10 100 mV 出力電圧 V_OUT 1 T_j = 25°C 12.5 V ≤ VIN ≤ 25 V, 5 mA ≤ IOUT ≤ 350 mA 9.5 ⎯ 10.5 V バイアス電流 IB 1 Tj = 25°C ⎯ 4.7 8.0 mA 入力 ΔIBI 1 13 V ≤ V_I_OUT_{= 200 mA}IN ≤ 26.5 V, ⎯ ⎯ 0.8 バイアス電流変動負荷 ΔIBO 1 T_j = 25°C 5 mA ≤ IOUT ≤ 350 mA ⎯ ⎯ 0.5 mA 出力雑音電圧 V_NO 2 T_j = 25°C, 10 Hz ≤ f ≤ 100 kHz ⎯ 65 280 μVrms リップル圧縮度 R.R. 3 f = 120 Hz, I_{13.5 V ≤ V} OUT = 100 mA IN ≤ 23.5 V, Tj = 25°C 52 59 ⎯ dB 出力短絡電流 ISC 1 Tj = 25°C ⎯ 960 ⎯ mA 最小入出力間電圧差 VD 1 Tj = 25°C ⎯ 1.7 ⎯ V 出力電圧温度係数 T_CVO 1 I_OUT = 5 mA ⎯ −1.3 ⎯ mV/°C

TA78M12F

電気的特性

(特に指定のない場合は、 V

IN

= 19 V, I

OUT

= 350 mA, 0°C ≤ T

j

≤ 125°C,

C

IN

= 0.33 μF, C

OUT

= 0.1 μF)

項目記号測定回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C 11.5 12.0 12.5 V 14.5 V ≤ VIN ≤ 30 V, I_OUT = 200 mA ⎯ 7 100 入力安定度 Reg·line 1 T_j = 25°C 16 V ≤ VIN ≤ 30 V, I_OUT = 200 mA ⎯ 3 50 mV 5 mA ≤ IOUT ≤ 500 mA ⎯ 27 240 負荷安定度 Reg·load 1 T_j = 25°C 5 mA ≤ IOUT ≤ 200 mA ⎯ 10 120 mV 出力電圧 VOUT 1 Tj = 25°C 14.5 V ≤ V_{5 mA ≤ I} IN ≤ 27 V, OUT ≤ 350 mA 11.4 ⎯ 12.6 V バイアス電流 I_B 1 T_j = 25°C ⎯ 4.8 8.0 mA 入力 ΔIBI 1 15 V ≤ V_I IN ≤ 30.5 V, OUT = 200 mA ⎯ ⎯ 0.8 バイアス電流変動負荷 ΔIBO 1 Tj = 25°C 5 mA ≤ I_OUT ≤ 350 mA ⎯ ⎯ 0.5 mA 出力雑音電圧 VNO 2 Tj = 25°C, 10 Hz ≤ f ≤ 100 kHz ⎯ 70 300 μVrms リップル圧縮度 R.R. 3 f = 120 Hz, I_{15 V ≤ V} OUT = 100 mA IN ≤ 25 V, Tj = 25°C 50 57 ⎯ dB

(6)

TA78M15F

電気的特性

(特に指定のない場合は、 V

IN

= 23 V, I

OUT

= 350 mA, 0°C ≤ T

j

≤ 125°C,

C

IN

= 0.33 μF, C

OUT

= 0.1 μF)

項目記号測定_回路測定条件最小標準最大単位出力電圧 V_OUT 1 T_j = 25°C 14.4 15.0 15.6 V 17.5 V ≤ VIN ≤ 30 V, IOUT = 200 mA ⎯ 8 100 入力安定度 Reg·line 1 Tj = 25°C 20 V ≤ VIN ≤ 30 V, IOUT = 200 mA ⎯ 4 50 mV 5 mA ≤ IOUT ≤ 500 mA ⎯ 27 300 負荷安定度 Reg·load 1 Tj = 25°C 5 mA ≤ IOUT ≤ 200 mA ⎯ 10 150 mV 出力電圧 V_OUT 1 T_j = 25°C 17.5 V ≤ VIN ≤ 30 V, 5 mA ≤ IOUT ≤ 350 mA 14.25 ⎯ 15.75 V バイアス電流 IB 1 Tj = 25°C ⎯ 4.8 8.0 mA 入力 ΔIBI 1 18 V ≤ V_I_OUT_{= 200 mA}IN ≤ 30.5 V, ⎯ ⎯ 0.8 バイアス電流変動負荷 ΔIBO 1 T_j = 25°C 5 mA ≤ IOUT ≤ 350 mA ⎯ ⎯ 0.5 mA 出力雑音電圧 V_NO 2 T_j = 25°C, 10 Hz ≤ f ≤ 100 kHz ⎯ 80 450 μVrms リップル圧縮度 R.R. 3 f = 120 Hz, I_{18.5 V ≤ V} OUT = 100 mA IN ≤ 28.5 V, Tj = 25°C 48 55 ⎯ dB 出力短絡電流 ISC 1 Tj = 25°C ⎯ 960 ⎯ mA 最小入出力間電圧差 VD 1 Tj = 25°C ⎯ 1.7 ⎯ V 出力電圧温度係数 T_CVO 1 I_OUT = 5 mA ⎯ −2.0 ⎯ mV/°C

TA78M18F

電気的特性

(特に指定のない場合は、 V

IN

= 27 V, I

OUT

= 350 mA, 0°C ≤ T

j

≤ 125°C,

C

IN

= 0.33 μF, C

OUT

= 0.1 μF)

項目記号測定回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C 17.3 18.0 18.7 V 21 V ≤ VIN ≤ 33 V, I_OUT = 200 mA ⎯ 9 100 入力安定度 Reg·line 1 T_j = 25°C 24 V ≤ VIN ≤ 33 V, I_OUT = 200 mA ⎯ 5 50 mV 5 mA ≤ IOUT ≤ 500 mA ⎯ 28 360 負荷安定度 Reg·load 1 T_j = 25°C 5 mA ≤ IOUT ≤ 200 mA ⎯ 10 180 mV 出力電圧 VOUT 1 Tj = 25°C 21 V ≤ V_{5 mA ≤ I}IN ≤ 33 V, OUT ≤ 350 mA 17.1 ⎯ 18.9 V バイアス電流 I_B 1 T_j = 25°C ⎯ 4.8 8.0 mA 入力 ΔIBI 1 21.5 V ≤ V_I IN ≤ 33.5 V, OUT = 200 mA ⎯ ⎯ 0.8 バイアス電流変動負荷 ΔIBO 1 Tj = 25°C 5 mA ≤ I_OUT ≤ 350 mA ⎯ ⎯ 0.5 mA 出力雑音電圧 VNO 2 Tj = 25°C, 10 Hz ≤ f ≤ 100 kHz ⎯ 90 490 μVrms リップル圧縮度 R.R. 3 f = 120 Hz, I_{22 V ≤ V} OUT = 100 mA IN ≤ 32 V, Tj = 25°C 46 53 ⎯ dB 出力短絡電流 I_SC 1 T_j = 25°C ⎯ 960 ⎯ mA 最小入出力間電圧差 V_D 1 T_j = 25°C ⎯ 1.7 ⎯ V 出力電圧温度係数 TCVO 1 IOUT = 5 mA ⎯ −2.5 ⎯ mV/°C

(7)

電気的特性

(特に指定のない場合は、 V

IN

= 29 V, I

OUT

= 350 mA, 0°C ≤ T

j

≤ 125°C,

C

IN

= 0.33 μF, C

OUT

= 0.1 μF)

項目記号測定_回路測定条件最小標準最大単位出力電圧 V_OUT 1 T_j = 25°C 19.2 20.0 20.8 V 23 V ≤ VIN ≤ 35 V, IOUT = 200 mA ⎯ 10 100 入力安定度 Reg·line 1 Tj = 25°C 24 V ≤ VIN ≤ 35 V, IOUT = 200 mA ⎯ 6 50 mV 5 mA ≤ IOUT ≤ 500 mA ⎯ 28 400 負荷安定度 Reg·load 1 Tj = 25°C 5 mA ≤ IOUT ≤ 200 mA ⎯ 10 200 mV 出力電圧 V_OUT 1 T_j = 25°C 23 V ≤ VIN ≤ 35 V, 5 mA ≤ IOUT ≤ 350 mA 19.0 ⎯ 21.0 V バイアス電流 IB 1 Tj = 25°C ⎯ 4.9 8.0 mA 入力 ΔIBI 1 23.5 V ≤ V_I_OUT_{= 200 mA}IN ≤ 35.5 V, ⎯ ⎯ 0.8 バイアス電流変動負荷 ΔIBO 1 T_j = 25°C 5 mA ≤ IOUT ≤ 350 mA ⎯ ⎯ 0.5 mA 出力雑音電圧 V_NO 2 T_j = 25°C, 10 Hz ≤ f ≤ 100 kHz ⎯ 95 540 μVrms リップル圧縮度 R.R. 3 f = 120 Hz, I_{24 V ≤ V} OUT = 100 mA IN ≤ 34 V, Tj = 25°C 46 53 ⎯ dB 出力短絡電流 ISC 1 Tj = 25°C ⎯ 960 ⎯ mA 最小入出力間電圧差 VD 1 Tj = 25°C ⎯ 1.7 ⎯ V 出力電圧温度係数 T_CVO 1 I_OUT = 5 mA ⎯ −3.0 ⎯ mV/°C

TA78M24F

電気的特性

(特に指定のない場合は、 V

IN

= 33 V, I

OUT

= 350 mA, 0°C ≤ T

j

≤ 125°C,

C

IN

= 0.33 μF, C

OUT

= 0.1 μF)

項目記号測定回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C 23.0 24.0 25.0 V 27 V ≤ VIN ≤ 38 V, I_OUT = 200 mA ⎯ 12 100 入力安定度 Reg·line 1 T_j = 25°C 26 V ≤ VIN ≤ 38 V, I_OUT = 200 mA ⎯ 7 50 mV 5 mA ≤ IOUT ≤ 500 mA ⎯ 30 480 負荷安定度 Reg·load 1 T_j = 25°C 5 mA ≤ IOUT ≤ 200 mA ⎯ 10 240 mV 出力電圧 VOUT 1 Tj = 25°C 27 V ≤ V_{5 mA ≤ I}IN ≤ 38 V, OUT ≤ 350 mA 22.8 ⎯ 25.2 V バイアス電流 I_B 1 T_j = 25°C ⎯ 5.0 8.0 mA 入力 ΔIBI 1 27.5 V ≤ V_I IN ≤ 38.5 V, OUT = 200 mA ⎯ ⎯ 0.8 バイアス電流変動負荷 ΔIBO 1 Tj = 25°C 5 mA ≤ I_OUT ≤ 350 mA ⎯ ⎯ 0.5 mA 出力雑音電圧 VNO 2 Tj = 25°C, 10 Hz ≤ f ≤ 100 kHz ⎯ 115 650 μVrms リップル圧縮度 R.R. 3 f = 120 Hz, I_{28 V ≤ V} OUT = 100 mA IN ≤ 38 V, Tj = 25°C 46 53 ⎯ dB

(8)

測定回路

1 および標準応用回路

測定回路

2 V

_NO

測定回路

3 R.R.

TA78MxxF

1

3

0.33 μF 0.1 μF 10 μF

2

V_OUT V_IN lOUT RL I_B

- +

TA78MxxF

1

3

0.33 μF 0.1 μF

2

VO V_IN IO A A V V フィルタ 10 Hz~ 100 kHz ノイズメータオシロスコープ

TA78MxxF

1

3

0.33 μF 0.1 μF

2 e

O VIN

I

O ～

e

i = 1 VP-P

f

= 120 Hz L< = 30 cm L R.R = 20 log (dB)

_e

e

i o

(9)

周囲温度 Ta (°C ) 最大許容損失 P D max . (W ) PDmax. – Ta 0 2 4 6 10 12 8 0 20 40 60 80 100 120 140 160 条件素子の個数:1 個リフローはんだ付けセラミック基板 50 x 50 x 0.8(t) mm 30 x 30 x 0.8(t) mm 単体 Ta = Tc

(10)

(11)

(1) GND に対し、入出力端子に負電圧を印加しないようにしてください。

(2) 入力端子に絶対最大定格を越えるサージ電圧が印加されたり、出力端子に入力端子電圧以上の電圧が印加され

ると、破壊する場合があります。特に後者の場合は注意が必要です。また、正常使用状態で入力端子が

GND と

ショートすると、出力端子電圧は入力電圧 (GND 電位) より高くなり、出力端子に接続されているケミコンの

電荷が入力側に流れ込み、破壊を招く場合があります。

以上のような場合は、下図のようにツエナーダイオード、一般シリコンダイオードを接続し対策してください。

(3) 入力電圧が高すぎる場合、シリーズ型レギュレータである 3 端子レギュレータは消費電力が増加し、接合部温

度の上昇を招きます。このような場合は入力に電力制限抵抗

RSD を接続し、IC の消費電力を下げ、接合部温

度上昇を下げて使用することを推奨します。

(4) 入力端子−GND 間、出力端子−GND 間にはそれぞれコンデンサを接続してください。プリントパターン、結線

のひきまわしなど配線状態によってこの値については調整が必要です。特に高低温時においても問題のないよ

う十分検討された上決定してください。

なお、入力電圧、出力電流、温度、コンデンサの種類などの外部条件によっては

IC が発振する場合もあります

ので、最終的にはお客様のご使用になるセットで実際に動作確認の上、コンデンサを選定してください。

また、コンデンサ選定の際には、経年変化によるコンデンサ特性の変動も十分に考慮してください。

(5) PW-Mold パッケージの樹脂部は、縦 5.5 mm、横 6.5 mm、厚み 2.3 mm と相当品の TO-220 に比べ小形です。

また、GND フィンが直接外部にでており、セラミック基板に直接はんだ付けをすることにより消費電力を大き

く取れます。

放熱設計上高信頼性を得るためには、一般的に最大接合部温度 (Tj = 150°C MAX) の 20%以上のディレーティ

ングが必要です。

TA78MxxF

1

3

2

VOUT VIN V_Z V_Z> VIN 出力サージおよび入力ショート保護用ダイオード入力サージ保護用ダイオード

IC の消費電力 PD

は下式で示されます。

PD = (VIN’ − VOUT) ･ IOUT + VIN’ ･ IB

VIN’

が下がりすぎて、IC に必要な最低電圧以下となりますと、リップルの増加、入出力レギュレーションの

悪化、場合によっては寄生振動を起こします。

RSD

の抵抗値決定にあたっては、下式を参考にして余裕を考慮して設計してください。

RSD <

VIN − VIN’

_{IOUT + IB}

TA78MxxF

1

3

2

VOUT VIN IB VIN’ l_OUT RSD

(12)

• 低電圧

最低動作電圧より低い電圧で､本製品を使用しないでください。最低動作電圧より低い電圧では、本製品の保護

機能が正常に動作せず本製品が破壊する可能性があります。

• 過電流保護

本製品の過電流保護回路は短時間且つわずかな程度に過剰な電流から一時的に本製品を保護するものであり、ど

のような場合でも本製品を保護するわけではありません。過電流保護動作後は直ちに過電流状態を解除するよう

お願いします。絶対最大定格を超えた場合など、ご使用方法や状況により、過電流保護回路が正常に動作しなかっ

たり、動作する前に本製品が破壊したりすることがあります。

• 過熱保護

過熱保護回路は短時間且つわずかな程度に過剰な熱から一時的に本製品を保護するものであり、どのような場合

でも本製品を保護するわけではありません。過熱保護動作後は、速やかに過熱状態を解除するようお願いします。

絶対最大定格を超えて使用した場合など、ご使用法や状況により、過熱保護回路が正常に動作しなかったり、動

作する前に本製品が破壊したりすることがあります。

(13)

HSOP3-P-2.30D Unit:

mm

(14)
