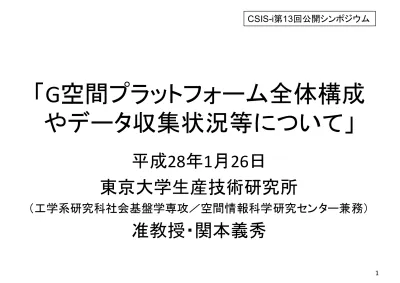

CSIS-i 第 13 回公開シンポジウム G 空間プラットフォーム全体構成やデータ収集状況等について 平成 28 年 1 月 26 日東京大学生産技術研究所 ( 工学系研究科社会基盤学専攻 / 空間情報科学研究センター兼務 ) 准教授 関本義秀 1

「

G空間プラットフォーム全体構成

やデータ収集状況等について」

平成

28年1月26日

東京大学生産技術研究所

（工学系研究科社会基盤学専攻／空間情報科学研究センター兼務）

准教授・関本義秀

1

CSIS-­i第13回公開シンポジウム

G空間プラットフォーム？？

2

G空間情報センター？？

3

具体的なロードマップ

G空間情報センターのイメージ

G空間プラットフォームの実証事業（H26-­‐H27）

6

実施体制

7

要件をまとめると・・・

• 有償・無償色々なデータがワンストップで入手可能

にホットスタンバイ状態にしたい！

• 価格・利用条件含め、明朗会計にしたい！

• 限定的に公開するデータも許容したい！

8

色々なデータ、入れ始めてます！

流通実験予定の主なデータ

（基盤データ）

データセット名

提供元組織名

提供範囲

提供状況

備考

航空レーザ測量データ

国土交通省

全国

3月予定

Good-3D DSM点群データ

朝日航洋株式会

社

関東圏、中部圏、関西圏の主要エ

リア

提供中

空中写真（カラー画像）

東京23区

提供中

2006年12月1日

作成

3Dモデル（サ－フェス&テク

スチャ）

アジア航測株式会

社

山手線内側

提供中

MMS点群デ－タ

東京マラソンコース

3月予定

GEOSPACE電子地図（ベク

タ）

NTT空間情報株

式会社

全国

提供中

GEOSPACE電子地図（ラス

タ）

全国

提供中

GEOSPACE航空写真

国土の8割

提供中

GEOSPACE地番地図

首都圏の政令指定都市の住居表

示実施地区

提供中

2006年4月1日

作成

GEOSPACE行政界ポリゴン

全国

提供中

2013年8月1日

作成

流通実験予定の主なデータ

（静的データ）

データセット名

提供元組織名

提供範囲

提供開始予

定

備考

海外インフラ調査データ

国土交通省、

JICA

ネパール、ミャンマー他

2月末

工事・設計の電子納品デー

タ

島根県

島根県

2月末

生データは限

定公開

建物火災シミュレーション

データ

東京工業大学

（大佛教授）

墨田区

12月末

生データは限

定公開

津波の浸水想定マップ

東北大学

（越村教授）

高知

提供中

生データは限

定公開

地区計画データ

自治体

10自治体

提供中

生データは限

定公開

都市計画基礎調査

10自治体

提供中

生データは限

定公開

公共測量データ

10自治体

提供中

生データは限

定公開

市街地火災想定マップ

東京大学

（加藤教授）

個別地域

提供中

生データは限

定公開

建物構造・築年代推定デー

タ

全国

提供中

生データは限

定公開

東京大学

（秋山特任助教）

流通実験予定の主なデータ

（動的データ）

データセット名

提供元組織名

提供範囲

提供開始予定

備考

XバンドMPレーダ

国土交通省

未定

2月末

はたらくくるま

兵庫県加古川市

加古川市

未定

防災情報等のテレメトリデータ

長野県

長野県

12月末

2015年10月～

ポイント型流動人口データ

株式会社Agoop

全国

提供中

2014年1月～

メッシュ型流動人口データ

提供中

2014年1月～

通行実績デ－タ（平時）

パイオニア株式会社

全国

3月

車載カメラ画像

3月

走行履歴プローブデータ

提供中

2013年1月〜12月

観光統計

_{株式会社ゼンリンデータコ}

ム

島根県

1月末

首都圏流動推計

首都圏

3月

プローブカー情報（災害時）

ITS Japan

広島土砂災害

2月

行動データベース（日本人）

株式会社ナイトレイ

全国

12月末

施設データベース

12月末

訪日外国人行動データベース

12月末

通行実績デ－タ

株式会社ナビタイムジャパ

ン

対象地域

2月末

経路検索結果

2月末

インバウンドGPSデータ

2月末

自治体のデータも重要です！

自治体データの登録例

-­‐ 14 -­‐

項目

データの利用パターン

一般公開

関係者共有

代行管理

利用目的

オープンデータ化の

支援

関係者間で情報共有

情報所有者による成果

データのバックアップ

利用例

• まちづくり

NPO等に都

市計画基礎調査デー

タを提供し、都市計画

に関する提案を実施

• 市町村の都市計画課

と関係課でオルソ画

像を共有

• 県の都市計画課と市

町村の都市計画課で

基図を共有

• 市町村の都市計画課

と研究機関や受託業

者で、都市計画基礎

調査を共有

• 過年度の都市計画決

定データ（更新履歴）

を

G空間プラットフォー

ムに保管

-­‐ 14 -­‐

＜参考＞都市計画基礎調査情報

1/2

都道府県

市町村

収集データ

データ量

データセット

備考

数量

内訳

北海道 室蘭市 都市計画基礎調査 0.12GB 2 建物 その他 ---公共測量データ都市計画基図 0.24GB 1 --- ---航空写真オルソ画像 10.0GB 1 --- 図郭数：248 都市計画決定 0.12GB 5 地区計画等 市街地開発事業 都市施設 ファイル数：26 地域地区 市街化及び市街化調整区 茨城県 水戸市 都市計画基礎調査 0.76GB 9 調査ゾーン 人口 土地利用 ---建物 都市の歴史と景観 都市と緑 都市施設 交通 その他 公共測量データ都市計画基図 0.75GB 3 1/2500, 1/10000, 1/20000 図郭数： 106(1/2500)、5(1/10000) 1(1/20000) 航空写真オルソ画像 19.0GB 1 --- 図郭数：558 都市計画決定 0.01GB 8 都市計画区域 都市施設 促進地域 ファイル数：32 地区計画等 市街地開発事業 その他 地域地区 市街化及び市街化調整区 埼玉県 川越市 都市計画基礎調査 0.09GB 4 調査ゾーン 土地利用 ---建物 都市施設 公共測量データ都市計画基図 1.70GB 2 1/2500, 1/10000 図郭数： 37(1/2500)、4(1/10000) 航空写真オルソ画像 --- --- --- ---都市計画決定 0.09GB 7 都市計画区域 市街地開発事業 都市施設 ファイル数：31 地区計画等 市街化及び市街化調整区域 地域地区 その他 千葉県 千葉市 都市計画基礎調査 0.01GB 2 土地利用 建物 ---公共測量データ都市計画基図 7.70GB 3 1/2500, 1/10000, 1/25000 図郭数： 127(1/2500)、7(1/10000) 1(1/25000) 航空写真オルソ画像 --- --- --- ---都市計画決定 0.01GB 7 都市計画区域 都市施設 促進地域 ファイル数：23 市街地開発事業 市街化及び市街化調整区域 地域地区 地区計画等 東京都 日野市 都市計画基礎調査 0.20GB 2 土地利用 都市施設 ---公共測量データ都市計画基図 --- --- --- ---航空写真オルソ画像 --- --- --- ---都市計画決定 0.20GB 7 都市計画区域 市街地開発事業 都市施設 ファイル数：66 地区計画等 市街化及び市街化調整区域 地域地区 その他

＜参考＞都市計画基礎調査情報

2/2

都道府県

ｚ

市町村

収集データ

データ量

データセット

備考

数量

内訳

神奈川県 横浜市 都市計画基礎調査 0.50GB 2 土地利用 建物 ---公共測量データ 都市計画基図 1.20GB 1 --- 図郭数：189 航空写真オルソ画像 --- --- --- ---都市計画決定 0.06GB 6 促進地域 都市施設 地区計画等 ファイル数：39 市街化及び市街化調整区域 神奈川県 相模原市 都市計画基礎調査 2.00GB 5 調査ゾーン 人口 土地利用 一部データのみ受領 建物 都市の歴史と景観 公共測量データ 都市計画基図 0.72GB 1 --- 図郭数：153 航空写真オルソ画像 1.40GB 1 --- 図郭数：159 都市計画決定 0.02GB 7 都市計画区域 市街地開発事業 都市施設 ファイル数：37 その他 地区計画等 地域地区 市街化及び市街化調整区域 愛知県 名古屋市 都市計画基礎調査 0.63MB 3 土地利用 建物 その他 ---公共測量データ 都市計画基図 0.88GB 2 1/2500, 1/10000 図郭数： 149(1/2500) 20(1/10000) 航空写真オルソ画像 --- --- --- ---都市計画決定 0.03GB 確認中 確認中 ---兵庫県 西宮市 都市計画基礎調査 0.07GB 3 土地利用 建物 都市施設 ---公共測量データ 都市計画基図 0.88GB 2 1/2500, 1/10000 ファイル数： 36(1/2500) 30(1/10000) 航空写真オルソ画像 2.53GB 1 --- 図郭数：193 都市計画決定 0.01GB 5 地域地区 市街地開発事業 地区計画等 ファイル数：17 都市施設 市街化及び市街化調整区域 福岡県 ---都市計画基礎調査 13.50GB 10 人口 住宅 土地利用 表では福岡市のデータ を記載。他市町村は別 途Excelにて整理 建物 都市の歴史と景観 都市の緑 地価 都市施設 交通 その他 公共測量データ 都市計画基図 --- --- --- ---航空写真オルソ画像 都市計画決定

-­‐ 16 -­‐

収集データ 平均データ量(GB) 収集データ総量(GB) 都市計画基礎調査

0.47

63

公共測量 都市計画基図

1.76

航空写真オルソ画像

8.23

都市計画決定

0.06

※注釈

都市計画基図

@横浜市

航空写真オルソ画像

@西宮市

都市計画基礎調査

@水戸市

入れ物も作っています！

現状のプラットフォームで

実現予定の主な機能

• 有償・無償のデータセットを提供可能。

• 有償データは価格や規約の表示がされており、リク

エストを送れば提供元から販売可。

•

_{PFユーザはアカウントを作成でき、履歴を管理可能}

。

• データの権限は公開・限定公開等が設定可能。

（自治体系のデータの代行管理が可能になる）

•

_{WebGIS上でも可視化可能。}

• 典型的なデータ利用事例をショーケースとして掲載

。

主な画面フロー

トップ画面

検索結果画面

データセット詳細画面

データ詳細画面

範囲指定画面

空間範囲・時間範囲決定画面

カート画面

基本的な構成

• 基本は

_CMS+WebGIS

• 運用コストを最小限にするためにオープンソースパ

ッケージを最大限用いる

• データセットごとに公開属性を管理

– 当該自治体のデータを当該自治体のみからアクセスする

ことも可能

• ベクター系のデータは

_{PostGISに格納するため、標準}

的なフォーマットには自動変換

23

システムの主な構成

24

・会員情報管理

・登録依頼

法⼈人

公共

団体

結果表⽰示

検索索

・キーワード検索

・カテゴリ検索

・空間範囲検索

道路情報

気象情報

ﾀﾞｳﾝﾛｰﾄﾞ

公共施設情報

・メタ情報表示

・ベクタデータ表示

・ラスタデータ表示

・フローデータ表示

・実データ

・ダウンロード

・ユーザ登録

・ユーザ情報変更

・パスワード変更

ユーザ登録・情報変更更

情報

保有者

・登録フローのタスク管理

・各種履歴管理

・メタデータ（半）自動生成

・ライセンス確認

管理理者

(事務局)

航空写真

・データ登録

・ライセンス決定

・データ修正

・データ削除

⼀一般

ユーザ

検索・発見機能

ポイント

ポリゴン

ポリライン

閲覧機能

（加工・解析機能）

データ入手機能

利用者管理機能

データ

登録

メタデータ

実データ

登録機能

登録支援機能

・ジオコーディング

・形式変換

・時空間抽出

データ

提供

連携

Database

防災情報

ハザードマップ

実データ

メタデータ

変換・編集機能

実データ

＋

メタ情報

・ユーザ登録

・ユーザ情報変更

・パスワード変更

保有者管理機能

・データ評価

・

SNS投稿

情報評価機能

⼊入⼿手ﾘｸｴｽﾄ

道路・公共交通 情報

プローブ情報

人の移動情報

・ストリーミングサーバ

・

DBサーバによる管理

・一部データの可視化

動的（リアルタイム）データの変換

・登録機能

データ等

管理理

カタログサービス＆

コンテンツ管理システム

情報

利利⽤用者

・メッシュ化

・インデキシング

・タイル化

GISサーバー

地図表示

Hitachi

HADB

利利⽤用者の所属 組織単位で データアクセ ス制限

・キーワード検索

・カテゴリ検索

・空間範囲検索

検索・発見機能

・利用申請・注文

・有償データ決済支援

入手支援機能

リクエスト

送信

・事例・ツール紹介

・外部組織との連携

・緊急時モード

他ツール・アプリケー

ションとの機能連携

その他機能

連携

ソーシャル

センサー

◯◯機能

プロトタイプ版実装機能

_{（1月下旬リリース）}

◯◯機能

システム構築時実装機能

（今年度末予定）

LDAP認証 LDAP認証

G空間情報センターで直近できそうなこと

（勝手な期待）

（１）民間有償データのオンライン販売

– 販売手数料は重要な収入源の一つ

（２）民間企業がアプリを出したい場合の環境提供

– 他社ビッグデータや政府・自治体データをスムーズにアプリに組込・

横展開が可能（これも出店手数料設定）

（３）政府・自治体データの代行管理・編集・提供

– ただし、一定規模のデータ量までは無償設定で、自動バックアップ等

オプションが有償イメージ等

（４）民間や大学等の研究データ提供・データ共同開発

– レベニューシェア等

サステナブルな運用が重要です！

なお、今回の試験公開は・・・

•

_{3月までの試験的なものですので、今後変わり得る}

ことが十分にあります。

• また、価格の見積までで、決済は含んでいません。

また、価格は要問合せのものもあります。

• 前向きなフィードバックをお願いします。

• また、御関心ある方は、是非お尋ねください。

27

ありがとうございました！

sekimoto@iis.u-­‐tokyo.ac.jp
