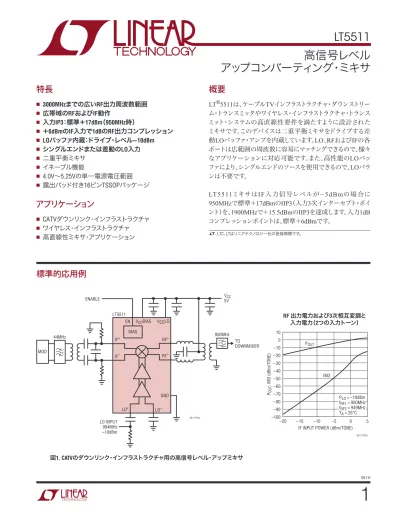

LT 高信号レベル・アップコンバーティング・ミキサ

LT5511

1

5511f

標準的応用例

高信号レベル

アップコンバーティング・ミキサ

RF

出力電力および

3

次相互変調と

入力電力（

2

_{つの入力トーン）}

図

1

．

CATV

のダウンリンク・インフラストラクチャ用の高信号レベル・アップミキサ

BIAS IF+ LO+ IF– VCCBIAS VCCLO RF+ RF– LO– EN 5511 F01a TO DOWNMIXER GND LO INPUT 994MHz –10dBm 950MHz 44MHz MOD VCC 5V ENABLE LT5511

IF INPUT POWER (dBm/TONE) –20 POUT , IM3 (dBm/TONE) 10 0 –10 –20 –30 –40 –50 –60 –70 –80 –90 –100 0 5511 F01b –15 –10 –5 5 POUT IM3 PLO = –10dBm fRF1 = 950MHz fRF2 = 949MHz TA = 25°C

特長

■

3000MHz

までの広い

RF

出力周波数範囲

■

広帯域の

RF

および

IF

動作

■

入力

IP3

：標準＋

17dBm

（

950MHz

時）

■

＋

6dBm

の

IF

入力で

1dB

の

RF

出力コンプレッション

■

LO

バッファ内蔵：ドライブ・レベル­

10dBm

■

シングルエンドまたは差動の

LO

入力

■

二重平衡ミキサ

■

イネーブル機能

■

4.0V～5.25Vの単一電源電圧範囲

■

露出パッド付き16ピンTSSOPパッケージ

アプリケーション

■

CATVダウンリンク・インフラストラクチャ

■

ワイヤレス・インフラストラクチャ

■

高直線性ミキサ・アプリケーション

概要

LT

®

_{5511は、ケーブルTVインフラストラクチャ・ダウンストリー}

ム・トランスミッタやワイヤレス・インフラストラクチャ・トランス

ミット・システムの高直線性要件を満たすように設計された

ミキサです。このデバイスは二重平衡ミキサをドライブする差

動LOバッファ・アンプを内蔵しています。LO、RFおよびIFの各

ポートは広範囲の周波数に容易にマッチングできるので、様々

なアプリケーションに対応可能です。また、高性能のLOバッ

ファにより、シングルエンドのソースを使用できるので、LOバラ

ンは不要です。

LT5511ミキサはIF入力信号レベルが­5dBmの場合に

950MHzで標準＋17dBmのIIP3（入力3次インターセプト・ポイ

ント）を、1900MHzで＋15.5dBmのIIP3を達成します。入力1dB

コンプレッションポイントは、標準＋6dBmです。

L、LTC、LTはリニアテクノロジー社の登録商標です。

LT5511

2

5511f

電気的特性

パッケージ/発注情報

FE PACKAGE 16-LEAD PLASTIC TSSOP

1 2 3 4 5 6 7 8 TOP VIEW 16 15 14 13 12 11 10 9 LO– NC GND IF+ IF– GND VCCBIAS GND LO+ VCCLO GND RF+ RF– GND EN NC TJMAX = 150°C, θJA = 38°C/W

EXPOSED PAD IS GROUND (MUST BE SOLDERED TO PRINTED CIRCUIT BOARD)

ORDER PART

NUMBER

LT5511EFE

FE PART MARKING

5511EFE

さらに広い動作温度範囲で規定されるデバイスについては、弊社または弊社代理店にお問い 合わせください。

PARAMETER

CONDITIONS

MIN

TYP

MAX

UNITS

V

CC

= 5V

DC

, EN = High, T

A

= 25°C

IF Input Frequency Range (Note 6)

1 to 300

MHz

LO Input Frequency Range (Note 6)

30 to 2700

MHz

RF Output Frequency Range (Note 6)

10 to 3000

MHz

950MHz

_{のアプリケーション：（図}

2

_{に示されているテスト回路）注記がない限り、}

V

_CC

= 5V

_DC

_、

EN = H

_、

T

_A

= 25

_℃、

IF

_入力

= 50MHz

_で­

5dBm

_、

LO

_入力

= 1GHz

_で­

10dBm

_、

950MHz

_{で測定された}

RF

_出力。

_（

Note 2

_、

3

_）

IF Input Return Loss

With External Matching, Z

O

= 50Ω

14

dB

LO Input Power

–15 to –5

dBm

LO Input Return Loss

With External Matching, ZO = 50Ω

14

dB

RF Output Return Loss

With External Matching, Z

O

= 50Ω

17

dB

Conversion Gain

0

dB

LO to RF Leakage

–46

dBm

Input 1dB Compression

5.9

dBm

Input 3rd Order Intercept

Two-Tone, –5dBm/Tone, ∆f = 1MHz

17

dBm

Input 2nd Order Intercept

Single-Tone, –5dBm

52

dBm

SSB Noise Figure

15

dB

絶対最大定格

（

Note 1

）

電源電圧... 5.5V

イネーブル電圧 ...−0.3V～(VCC＋0.3V)

LO入力電力（差動） ... 10dBm

IF入力電力（差動） ... 10dBm

IF

＋

、IF

−

DC電流 ... 25mA

動作温度範囲...−40℃～85℃

保存温度範囲...−65℃～150℃

リード温度（半田付け、10秒） ...300℃

LT5511

3

5511f

電気的特性

PARAMETER

CONDITIONS

MIN

TYP

MAX

UNITS

1.9GHz

_{のアプリケーション：（図}

3

_{に示されているテスト回路）注記がない限り、}

V

_CC

= 5V

_DC

_、

EN = H

_、

T

_A

= 25

_℃、

IF

_入力

= 50MHz

_で­

5dBm

_、

LO

_入力

= 1.95GHz

_で­

10dBm

_、

1900MHz

_{で測定された}

RF

_出力。

_（

Note 3

_、

4

_）

IF Input Return Loss

With External Matching, Z

O

= 50Ω

14

dB

LO Input Power

–15 to –5

dBm

LO Input Return Loss

With External Matching, ZO = 50Ω

11.5

dB

RF Output Return Loss

With External Matching, Z

O

= 50Ω

11.5

dB

Conversion Gain

–0.7

dB

LO to RF Leakage

–47

dBm

Input 1dB Compression

5.2

dBm

Input 3rd Order Intercept

Two-Tone, –5dBm/Tone, ∆f = 1MHz

15.5

dBm

Input 2nd Order Intercept

Single-Tone, –5dBm

51

dBm

SSB Noise Figure

14

dB

電源要件：注記がない限り、

V

_CC

= 5V

_DC

_、

EN = H

_、

T

_A

= 25

_℃。

Supply Voltage

4.0 to 5.25

V

DC

Supply Current

56

65

mA

Shutdown Current (Chip Disabled)

EN = Low

1

30

µA

Enable Mode Threshold

EN = High

3

V

DC

Disable Mode Threshold

EN = Low

0.5

V

DC

Turn ON Time (Note 5)

2

µs

Turn OFF Time (Note 5)

6

µs

Enable Input Current

EN = 5V

1

µA

Note 1：絶対最大定格はそれを超えるとデバイスの寿命に影響を及ぼす値。 Note 2：最終テスト回路の外付け部品はfRF = 950MHz、fLO = 1GHzおよびfIF = 50MHzでの動作に 最適化されている（図2）。 Note 3：−40℃～85℃の温度範囲での仕様は設計、特性評価および統計学的なプロセス・コン トロールとの相関で保証されている。 Note 4：最終テスト回路の外付け部品はfRF = 1900MHz、fLO = 1.95GHzおよびfIF = 50MHzでの動 作に最適化されている（図3）。 Note 5：ターンオン時間とターンオフ時間は、−5dBmのIF入力電力での全出力から−40dBmの RF出力エンベロープの立上り時間と立下り時間をベースにしている。 Note 6：デバイスはさらに広い動作周波数範囲で使用することができる。アプリケーション支 援に関しては弊社へお問い合わせください。

LT5511

4

5511f

変換利得および

IIP3

と

LO

電力

LO

から

RF

へのリークと

LO

電力

IIP2

と

LO

電力

変換利得および

LO

から

RF

への

リークと出力周波数

IIP3

_および

IIP2

_{と出力周波数}

SSB

_{ノイズ指数と出力周波数}

RF

_{出力電力および}

3

_{次相互変調と}

IF

入力電力（

2

つの入力トーン）

IF

RF

入力電力（

出力電力および

1

つの入力トーン）

2

次相互変調と

（

変換利得と

1

つの入力トーン）

IF

入力電力

IF INPUT POWER (dBm/TONE) –15 POUT , IM3 (dBm/TONE) –5 5 10 0 –10 –20 –30 –40 –50 –60 –70 –80 5511 G01 –10 0 TA = 25°C TA = –40°C TA = –40°C TA = 85°C TA = 85°C POUT IM3 TA = 25°C IF INPUT POWER (dBm) –15 POUT , IM2 (dBm) –5 5 10 0 –10 –20 –30 –40 –50 –60 –70 –80 –10 0 TA = –40°C TA = 85°C TA = 85°C POUT IM2 TA = 25°C TA = –40°C TA = 25°C 5511 G02 IF INPUT POWER (dBm) –15 GAIN (dB) 5 5511 G03 –10 –5 0 5 4 3 2 1 0 –1 –2 –3 –4 –5 TA = 25°C TA = –40°C TA = 85°C GAIN IIP3 –20 GAIN (dB) IIP3 (dBm) 0 5511 G04 –15 –10 –5 8 6 4 2 0 –2 19 17 15 13 11 9 TA = 25°C TA = 25°C TA = –40°C TA = –40°C TA = 85°C TA = 85°C LO POWER (dBm) LO POWER (dBm) –20 LO TO RF LEAKAGE (dBm) 0 5511 G05 –15 –10 –5 –5 –15 –25 –35 –45 –55 TA = 25°C TA = –40°C TA = 85°C LO POWER (dBm) –20 IIP2 (dBm) 60 50 40 30 20 10 0 –15 –10 –5 0 5511 G06 TA = 25°C TA = –40°C TA = 85°C RF OUTPUT FREQUENCY (MHz) 300 GAIN (dB) LO TO RF LEAKAGE (dBm) 2 0 –2 –4 –6 –8 –10 –5 –15 –25 –35 –45 –55 –65 500 700 900 1100 1300 5511 G07 GAIN LO LEAKAGE TA = –40°C TA = –40°C TA = 85°C TA = 25°C TA = 25°C IF = 50MHz, LO SWEPT FROM 400MHz TO 1300MHz AT –10dBm TA = 85°C RF OUTPUT FREQUENCY (MHz) 300 IIP3, IIP2 (dBm) 60 50 40 30 20 10 0 500 700 900 1100 1300 5511 G08 IIP2 IIP3 TA = –40°C TA = –40°C TA = 85°C TA = 25°C TA = 25°C IF = 50MHz, LO SWEPT FROM 400MHz TO 1300MHz AT –10dBm TA = 85°C RF OUTPUT FREQUENCY (MHz) 300 NOISE FIGURE (dB) 20 18 16 14 12 10 500 700 900 1100 1300 5511 G09 TA = 25°C IF = 50MHz, LO SWEPT FROM 400MHz TO 1300MHz AT –10dBm

標準的性能特性　

（

950MHz

のアプリケーション）

注記がない限り、

V

CC

= 5V

DC

、

EN = "H"

、

T

A

= 25

℃、

IF

入力

= 50MHz

で­

5dBm

、

LO

入力

= 1GHz

で­

10dBm

、

950MHz

で測定された

RF

出力。

2

_{トーン測定：}

2

_番目の

IF

_入力

= 51MHz

_で­

5dBm

_。

_（図

2

_{に示されているテスト回路）。}

LT5511

5

5511f

（

1.9GHz

_{のアプリケーション）}

注記がない限り、

V

CC

= 5V

DC

、

EN = "H"

、

T

A

= 25

℃、

IF

入力

= 50MHz

で­

5dBm

、

LO

入力

= 1.95GHz

で­

10dBm

、

1900MHz

で測定された

RF

出力。

2

_{トーン測定：}

2

_番目の

IF

_入力

= 51MHz

_で­

5dBm

_。

_（図

3

_{に示されているテスト回路）。}

LO

ポートおよび

RF

ポートの

リターン損失と周波数

変換利得と電源電圧

IIP3

_および

IIP2

_{と電源電圧}

RF

_{出力電力および}

3

_{次相互変調と}

IF

_{入力電力（}

2

_{つの入力トーン）}

RF

_{出力電力および}

2

_{次相互変調と}

IF

_{入力電力（}

1

_{つの入力トーン）}

変換利得と

IF

_入力電力

（

1

_{つの入力トーン）}

FREQUENCY(MHz) 300 RETURN LOSS (dB) 0 –10 –20 –30 –40 –50 700 1300 5511 G10 500 900 1100 RF PORT LO PORT SUPPLY VOLTAGE (V) 4.0 GAIN (dB) 6 4 2 0 –2 –4 4.6 5.0 5.6 5511 G11 4.2 4.4 4.8 5.2 5.4 TA = 25°C TA = –40°C TA = 85°C

IF INPUT POWER (dBm/TONE) –15 POUT , IM3 (dBm/TONE) –5 5 10 0 –10 –20 –30 –40 –50 –60 –70 –80 5511 G13 –10 0 TA = –40°C TA = –40°C TA = 85°C TA = 85°C POUT IM3 TA = 25°C TA = 25°C IF INPUT POWER (dBm) –15 POUT , IM2 (dBm) –5 5 10 0 –10 –20 –30 –40 –50 –60 –70 –80 5511 G14 –10 0 TA = –40°C TA = –40°C TA = 85°C POUT IM2 TA = 25°C TA = 85°C TA = 25°C IF INPUT POWER (dBm) –15 GAIN (dB) 5 5511 G15 –10 –5 0 5 4 3 2 1 0 –1 –2 –3 –4 –5 TA = 25°C TA = –40°C TA = 85°C SUPPLY VOLTAGE (V) 4.0 IIP3 (dBm) IIP2 (dBm) 35 30 25 20 15 10 60 50 40 30 20 10 4.6 5.0 5.6 5511 G12 4.2 4.4 4.8 5.2 5.4 TA = 25°C TA = –40°C TA = 85°C TA = 25°C TA = –40°C TA = 85°C IIP2 IIP3

標準的性能特性　

（

950MHz

のアプリケーション）

注記がない限り、

V

CC

= 5V

DC

、

EN = "H"

、

T

A

= 25

℃、

IF

入力

= 50MHz

で­

5dBm

、

LO

入力

= 1GHz

で­

10dBm

、

950MHz

で測定された

RF

出力。

2

_{トーン測定：}

2

_番目の

IF

_入力

= 51MHz

_で­

5dBm

_。

_（図

2

_{に示されているテスト回路）。}

LT5511

6

5511f

変換利得および

LO

_から

RF

_への

リークと

RF

出力周波数

IIP3

および

IIP2

と出力周波数

SSB

ノイズ指数と出力周波数

LO

ポートおよび

RF

ポートの

リターン損失と周波数

変換利得と電源電圧

IIP3

_および

IIP2

_{と電源電圧}

変換利得および

IIP3

と

LO

_入力電力

LO

_から

RF

_{へのリークと}

LO

_入力電力

IIP2

_と

LO

_入力電力

GAIN IIP3 –20 –25 GAIN (dB) IIP3 (dBm) 0 5511 G16 –15 –10 –5 6 4 2 0 –2 –4 17 15 13 11 9 7 TA = 25°C TA = 25°C TA = –40°C TA = –40°C TA = 85°C TA = 85°C LO INPUT POWER (dBm) –20 –25 LO TO RF LEAKAGE (dBm) 0 5511 G17 –15 –10 –5 5 –5 –15 –25 –35 –45 –55 TA = 25°C TA = –40°C TA = 85°C

LO INPUT POWER (dBm) LO INPUT POWER (dBm)

–25 –20 IIP2 (dBm) 60 50 40 30 20 10 0 –15 –10 –5 0 5511 G18 TA = 25°C TA = –40°C TA = 85°C RF OUTPUT FREQUENCY (MHz) GAIN (dB) LO TO RF LEAKAGE (dBm) 2 0 –2 –4 –6 –8 –5 –15 –25 –35 –45 –55 1500 1700 1900 2100 2300 5511 G19 GAIN LO LEAKAGE TA = –40°C TA = –40°C TA = 85°C TA = 25°C TA = 25°C IF = 50MHz, LO SWEPT FROM 1600MHz TO 2350MHz TA = 85°C RF OUTPUT FREQUENCY (MHz) IIP3, IIP2 (dBm) 60 50 40 30 20 10 0 1500 1700 1900 2100 2300 5511 G20 IIP2 IIP3 TA = –40°C TA = –40°C TA = 85°C TA = 25°C IF = 50MHz, LO SWEPT FROM 1600MHz TO 2350MHz TA = 85°C TA = 25°C RF OUTPUT FREQUENCY (MHz) NOISE FIGURE (dB) 20 18 16 14 12 10 1500 1700 1900 2100 2300 5511 G21 TA = 25°C IF = 50MHz, LO SWEPT FROM 1600MHz TO 2350MHz FREQUENCY(MHz) 1500 RETURN LOSS (dB) 0 –5 –10 –15 –20 –25 –30 1900 2300 5511 G22 1700 2100 RF PORT LO PORT SUPPLY VOLTAGE (V) 4.0 GAIN (dB) 4 2 0 –2 –4 –6 4.6 5.0 5.6 5511 G23 4.2 4.4 4.8 5.2 5.4 TA = 25°C TA = –40°C TA = 85°C SUPPLY VOLTAGE (V) 4.0 IIP3 (dBm) IIP2 (dBm) 30 25 20 15 10 5 60 50 40 30 20 10 4.6 5.0 5.6 5511 G24 4.2 4.4 4.8 5.2 5.4 TA = 25°C TA = 85°C TA = 25°C TA = –40°C TA = 85°C IIP2 IIP3 TA = –40°C

標準的性能特性　

（

1.9GHz

のアプリケーション）

注記がない限り、

V

CC

= 5V

DC

、

EN = "H"

、

T

A

= 25

℃、

IF

入力

= 50MHz

で­

5dBm

、

LO

入力

= 1.95GHz

で­

10dBm

、

1900MHz

で測定された

RF

出力。

2

_{トーン測定：}

2

_番目の

IF

_入力

= 51MHz

_で­

5dBm

_。

_（図

3

_{に示されているテスト回路）。}

LT5511

7

5511f

標準的性能特性

表

1

_．

IF

_、

RF

_および

LO

_{の各ポートの標準的}

S

_{パラメータ（}

50

Ω

を基準とする）。

V

CC

= 5V

DC

、

EN = "H"

、

T

A

= 25

℃。各ポートの測定の際、

他のポートは図

2

に示されているように終端されています。

周波数

(MHz)

差動

IF

_ポート

_差動

RF

_ポート

_差動

LO

_ポート

_単一の

LO

_ポート

Mag.

Ang.

Mag.

Ang.

Mag.

Ang.

Mag.

Ang.

10

0.65

179.2

–

–

–

–

–

–

50

0.648

176.2

0.644

–0.8

0.814

–0.6

0.788

–1.0

100

0.645

173.3

0.643

–2.0

0.836

–0.8

0.808

–1.5

150

0.627

170.6

0.642

–3.0

0.804

–1.0

0.780

–2.1

200

0.626

168.5

0.642

–4.0

0.823

–1.6

0.789

–3.0

250

0.619

166.7

0.639

–5.0

0.803

–1.8

0.779

–3.7

300

0.617

165.0

0.635

–6.1

0.815

–2.5

0.773

–4.7

350

0.609

164.1

0.632

–7.2

0.806

–2.9

0.777

–5.9

400

0.597

162.7

0.629

–8.3

0.804

–3.8

0.760

–7.2

450

0.586

162.2

0.626

–9.5

0.805

–4.4

0.776

–8.9

500

0.567

161.3

0.623

–10.7

0.798

–5.2

0.749

–10.0

600

0.527

160.6

0.622

–13.0

0.797

–6.6

0.746

–12.9

700

0.484

160.0

0.620

–15.4

0.799

–7.8

0.750

–15.7

800

0.438

160.6

0.617

–18.0

0.804

–8.9

0.753

–18.0

900

0.451

167.8

0.615

–20.3

0.808

–9.6

0.756

–19.5

1000

0.554

162.3

0.613

–22.4

0.814

–10.2

0.763

–20.5

1100

0.581

150.0

0.611

–24.6

0.817

–10.7

0.765

–21.6

1200

0.574

141.4

0.607

–26.6

0.813

–11.2

0.755

–22.7

1300

0.567

137.2

0.602

–28.6

0.811

–12.2

0.751

–24.7

1400

0.557

135.1

0.594

–30.7

0.805

–13.7

0.743

–27.7

1500

0.540

135.6

0.585

–32.9

0.795

–15.6

0.731

–31.2

1600

0.520

136.5

0.576

–35.3

0.790

–18.0

0.727

–35.3

1700

0.495

136.9

0.567

–37.8

0.789

–20.6

0.726

–39.3

1800

0.462

135.3

0.557

–40.7

0.791

–22.9

0.728

–42.6

1900

0.432

131.0

0.548

–43.8

0.793

–24.8

0.728

–45.0

2000

0.405

124.4

0.540

–47.0

0.795

–26.2

0.728

–46.7

2100

0.390

116.1

0.529

–50.2

0.796

–27.3

0.724

–48.0

2200

0.366

108.1

0.521

–53.9

0.796

–28.4

0.718

–49.8

2300

0.310

110.2

0.513

–57.4

0.790

–29.8

0.703

–52.4

2400

0.417

127.5

0.503

–61.4

0.782

–31.8

0.687

–56.5

2500

0.489

121.5

0.495

–65.3

0.765

–34.8

0.668

–62.7

2600

0.491

122.0

0.486

–69.0

0.748

–38.8

0.656

–70.5

2700

0.472

126.7

0.479

–73.2

0.731

–43.3

0.652

–78.7

2800

0.445

132.0

0.472

–76.8

0.721

–48.3

0.663

–85.9

2900

0.412

138.9

0.468

–80.4

0.720

–52.5

0.680

–91.2

3000

0.375

142.4

0.463

–83.1

0.722

–55.9

0.701

–94.2

LT5511

8

5511f

ブロック図

ピン機能

LO

­

、

LO

＋

（ピン

1

、

16

）：ローカル発振器の信号の差動入力。

これらは、片方をDCブロッキング・コンデンサを介してRFグラ

ンドに接続することにより、シングルエンドでドライブすること

もできます。シングルエンドのドライブの場合、信号入力には

LO

＋

を使います。こうするとLO信号の他のピンへの望ましくな

いカップリングによる干渉が少なくなるからです。これらのピン

は内部で約1.4Vにバイアスされていますので、DCブロッキン

グ・コンデンサが必要です。LO入力を50Ω（または75Ω）にマッ

チングさせるために、インピーダンス変換が必要です。1.5GHz

より低い周波数では、この入力は抵抗値をシャント抵抗に

マッチングさせることができます。

NC

（ピン

2

、

9

）

：内部で接続されていません。ピン間の絶縁をよ

くするため、グランドに接続します。

GND

_（ピン

3

_、

6

_、

8

_、

11

_、

14

_{）：内部のグランド。これらのピンは絶}

縁をよくするために使用されており、デバイスのDCグランドや

RFグランドとして使用することは意図されていません。これら

のピンは、最高の性能を実現するためにグランドに接続しま

す。

IF

＋

_、

IF

­

_（ピン

4

_、

5

_{）：IF信号の差動入力。これらのピンには}

差動信号を与える必要があります。これらのピンは内部で約

1.2Vにバイアスされていますので、DCブロッキング・コンデン

サが必要です。これらのピンは、最高のLOサプレッションのた

めに相互にDC絶縁します。これら2つの信号間の振幅や位相

が平衡でないと、ミキサの直線性が劣化します。

V

CC

BIAS

（ピン

7

）

：LOバッファのバイアス回路とイネーブル回

路の電源電圧。このピンはVCCに接続し、適当なRFバイパス

コンデンサを接続します。V

CC

ラインへのRF信号のリークを最

小に抑えるように注意が必要です。

EN

_（ピン

10

_{）：チップのイネーブル/ディスエーブル。印加された}

電圧が3Vを超すと、デバイスはイネーブルされます。印加された

電圧が0.5Vより低いと、デバイスはディスエーブルされ、DC電

流は約1μAに減少します。いかなる場合も（電源投入時であっ

ても）、このピンの電圧はVCC＋0.3Vを超えてはいけません。

RF

­

_、

RF

＋

_（ピン

12

_、

13

_）

_{：RF出力信号の差動出力。出力をマッ}

チングさせるために、インピーダンス変換が必要になることが

あります。これらのピンは、インピーダンス・マッチング・インダク

タ、RFチョークコイル、またはトランスのセンタータップを介し

て、ミキサをDC電源に接続するのにも使われます。VCC LOや

VCC BIASへのRF信号のリークを最小に抑えるように注意が

必要です。

V

CC

LO

（ピン

15

）

：LOバッファ・アンプの電源電圧。このピンは

VCC

に接続し、適当なRFバイパス・コンデンサを接続します。

VCCラインへのRF信号のリークを最小に抑えるように注意が

必要です。

GROUND

（裏面のコンタクト）

（ピン

17

）

：デバイス全体のDCお

よびRFのグランド・リターン。このコンタクトは最適動作のため

に低インピーダンスのグランド・プレーンに接続する必要があ

ります。

1 16 15 14 13 12 11 10 2 3 4 5 6 7 17 8 9 BIAS CIRCUITS LO BUFFER LO– LO+ GND GND GND GND (BACKSIDE) NC NC IF+ IF– VCCBIAS GND GND VCCLO RF+ RF– EN 5511 BD

LT5511

9

5511f

テスト回路

5511F02 LO– NC GND IF+ IF– GND VCCBIAS GND LO+ VCCLO GND RF+ RF– GND EN NC 1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9 EXPOSED PAD GND LT5511 R2 R1 R3 C10 C8 C7 C1 C5 C12 _C15 C9 C14 C4 C13 C17 R5 T1 4x 1x T2 4x 1x C11 IF VCC VCC VCC 1 3 4 5 1 3 2 4 5 LO RF EN L1 L2

図

2

_．

950MHz

_{のアプリケーション用のテスト回路と評価ボードの回路図}

Component

Value

Comments

C1, C9, C11, C15

22pF

0402

C5, C7, C17

100pF

0402

C4

0.1µF

0402

C8

220pF

0402

C10, C12, C13

1000pF

0402

C14

1.5pF

0402

L1, L2

6.8nH

0402

R1

62Ω

0402

R2, R3

75Ω, 0.1%

0603

R5

10kΩ

0402

T1

4:1

Coilcraft TTWB-4-A

T2

4:1

M/A-Com ETC1.6-4-2-3

LT5511

10

5511f

テスト回路

5511 F03 LO– NC GND IF+ IF– GND VCCBIAS GND LO+ VCCLO GND RF+ RF– GND EN NC 1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9 EXPOSED PAD GND LT5511 R2 R3 C10 C8 C7 C1 C2 C5 C12 _C15 C9 C4 C13 R5 T1 4x 1x T2 4x 1x C11 C17 IF VCC VCC VCC 1 3 4 5 1 3 2 4 5 LO RF EN L1 L4 L2 L3

図

3

_．

1.9GHz

_{のアプリケーション用のテスト回路と評価ボードの回路図}

Component

Value

Comments

C1, C9, C11, C15

22pF

0402

C5, C7, C17

100pF

0402

C4

0.1µF

0402

C8

220pF

0402

C10, C12, C13

1000pF

0402

C2

1.2pF

0402

L3

6.8nH

0402

L1, L2

4.7nH

0402

L4

1.8nH

0402

R2, R3

75Ω, 0.1%

0603

R5

10kΩ

0402

T1

4:1

Coilcraft TTWB-4-A

T2

4:1

M/A-Com ETC1.6-4-2-3

LT5511

11

5511f

アプリケーション情報

LT5511は、高性能の差動リミットLOバッファによってドライ

ブされる二重平衡ミキサで構成されています。ミキサは直線

性の優れた高い信号レベルの動作向けに最適化されていま

す。LT5511は0.4GHz∼2.7GHzのLO周波数および10MHz∼

300MHzのIF入力周波数のアプリケーションを意図していま

すが、他の周波数で使用してもすばらしい結果を得られます。

LT5511はローサイドのLOとハイサイドのLOのどちらを使った

アプリケーションでも使用することができます。

LO

入力ポート

LT5511に内蔵されたLOバッファは高速差動アンプとリミッタ

によって構成されています。これらはミキサ・クワッドをドライブ

して、高いIF入力信号レベルで高い直線性と性能を実現しま

す。LO

＋

ピンとLO

­

ピンはLOバッファの差動入力です。LO信

号は差動で与えることができますが、LOバッファは片方の入

力をドライブするだけで十分動作しますので、バランは不要で

す。この場合、使用しないLO入力ピンとグランドの間にコンデ

ンサを接続します。LOピンは内部で約1.4Vにバイアスされて

いるので、外部のLO信号ソースからDC絶縁する必要があり

ます。

LO入力は50Ωにマッチングさせる必要があります。インピーダ

ンス・マッチングはリアクティブ・インピーダンス・マッチング・

ネットワークを使って達成することができます。ただし、

（約

1.5GHzより）低いLO周波数では、もっと簡単な方法として、

62Ωのシャント抵抗を使ってポートの抵抗値をマッチングさせ

ます。

（抵抗はLO入力ピンからDC絶縁する必要があります。）

この方法は広帯域であり、わずか­10dBmのLO電力レベルし

か必要としません。もっと高い周波数では、リアクティブ素子

を使ってマッチングを向上させることができます。マッチング回

路を設計するときは、伝送ラインと寄生要素を考慮する必要

があります。マッチング・ネットワークの設計を助けるため、LO

入力の標準的Sパラメータのデータを表1に示します。

IF

入力ポート

IF

＋

ピンとIF

­

ピンはミキサの差動入力です。これらの入力はス

イッチング・トランジスタのエミッタをドライブするので、低イン

ピーダンスです。これらのトランジスタを流れるDC電流は各IF

ピンからグランドに接続した外部抵抗によって設定されます。

エミッタの標準的内部電圧は1.2Vなので、各IFピンを流れる

電流はおよそ次のようになります。

IIF = 1.2/RIF

RIF

はグランドに接続した外部抵抗の値です。IF入力が完全に

平衡のときに最高の性能が得られるので、ここには許容誤差

0.1%の抵抗を使うことを推奨します。LT5511はそれぞれのIF

入力に75Ωの抵抗を接続して特性が評価されています。

ミキサへのIF信号は差動でなければなりません。そうするため

に、RFバラン・トランスまたはランプト・エレメント・バランを使

うことができます。RFトランスは広帯域動作を実現するのが

容易で、ランプト・エレメント・バランのように部品に依存しや

すいという弱点がないので推奨します。

IF入力の差動入力インピーダンスは約12.5Ωなので、50Ωに

マッチングさせるには4:1のインピーダンス変換が必要です。こ

のインピーダンス比のトランスを選択すると、全インピーダン

ス変換がこのトランスによって実現されるので、必要な他の部

品の個数が減ります。ランプト・エレメント変換ネットワークを

使うことができるように、DC絶縁用トランスまたは伝送ライン

用トランスを使うことができます。IFポートは内部でバイアスさ

れているので、これらはIFソースから直流的に絶縁する必要が

あります。さらに、IF

＋

とIF

­

は良好なLOサプレッションを維持

するために相互にDC絶縁されている必要があります。

LT5511

12

5511f

アプリケーション情報

評価ボード（図4）では、IF入力ピンに1nFのDCブロッキング・

コンデンサが使われています。余分なインダクタンスを取り

除いて50MHzでのマッチングを改善するため、入力バランの

50Ωソース側に220pFのコンデンサが使われています。マッチ

ングをさらに高い周波数にずらすには、このコンデンサの値を

小さくします。

RF

出力ポート

RF出力（RF

＋

とRF

­

）は内部でミキサ・スイッチング・トランジス

タのコレクタに接続されています。これらの差動出力信号は、

最適動作を実現するために、RFバラン・トランスまたは180度

ハイブリッドを介して外部で結合します。これらのピンは電源

電圧でバイアスされます。この電圧は出力トランスのセンター

タップを通して印加することができます。

（最高の性能を実現

するため、センタータップにはRFバイパスします。）1対の直列

インダクタを使ってRF

＋

とRF

­

を4：1バランの高インピーダンス

（200Ω）側にマッチングさせることができます。

出力バランはミキサの性能に大きく影響します。広帯域用バラ

ンは2fLOスパーをよく除去します。スパーのレベルがそれほど

大きくなければ、安価で小型のバランを使用することができま

す。バランの振幅と位相のバランスがLOサプレッションに影

響を与えます。

図

4

_{．評価用ボードのレイアウト}

（

4a

_{）最上層のシルクスクリーン}

（

4b

_{）最上層のメタル配線}

LT5511

13

5511f

アプリケーション情報

POWER SUPPLY SPECTRUM ANALYZER LO SIGNAL GENERATOR 3 RF SIGNAL GENERATOR 1 RF SIGNAL GENERATOR 2 DMM LT5511 IC 10dB PAD LOIN RFOUT IFIN T1 T2 E3 E2 E1 GND 5511 F05 POWER SUPPLY SW1 （または、ターンオンと ターンオフの 測定用パルス発生器）

+

図

5

．ミキサ測定用テスト・セットアップ

LT5511

14

5511f

標準的応用例

5511 F06 LO– NC GND IF+ IF– GND VCCBIAS GND LO+ VCCLO GND RF+ RF– GND EN NC 1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9 EXPOSED PAD GND LT5511 R2 L6 L7 R3 C10 C2 C7 C1 C11 C5 C12 C9 C4 C13 C18 T2 IF+ (50) IF– (50) VCC VCC VCC 4 3 2 1 5 LO RF EN L1 TL1 TL2 R5

図

6

_．

IF

_{入力周波数が}

300MHz

_の

2.4GHz RF

_{アプリケーション用のテスト回路}

Component

Value

Comments

C1, C9

22pF

0402

C5, C7, C18

100pF

0402

C4

0.1µF

0402

C2

12pF

0402

C10, C12, C13

1000pF

0402

C11

1pF

0402

L1

5.2nH

0402

L6, L7

5.6nH

0402

R2, R3

75Ω, 0.1%

0603

R5

10kΩ

0402

T2

1:1

MURATA LDB15C500A2400

Transmission Lines

TL1, TL2

ZO = 80Ω

L = 16° AT 2.4GHz

LT5511

15

5511f リニアテクノロジー・コーポレーションがここで提供する情報は正確かつ信頼できるものと考えておりますが、その使用に関する責務は一切負い ません。また、ここに記載された回路結線と既存特許とのいかなる関連についても一切関知いたしません。なお、日本語の資料はあくまでも参考資 料です。訂正、変更、改版に追従していない場合があります。最終的な確認は必ず最新の英語版データシートでお願いいたします。

標準的応用例

変換利得および

LO

_から

RF

_への

リークと出力周波数（図

6

）

IIP3

および

IIP2

と出力周波数（図

6

）

RF OUTPUT FREQUENCY (MHz) 2200 GAIN (dB) 2600 5511 F06a 2300 2400 2500 0 –1 –2 –3 –4 –5 –6 –7 –8 –9 –10 –8 –13 –18 –23 –28 –33 –38 –43 –48 –53 –58 GAIN LO LEAKAGE LO TO RF LEAKAGE ( –dBm) fIF1 = 300MHz AT –8dBm fIF2 = 301MHz AT –8dBm PLO = –10dBm fLO SWEPT FROM 1900MHz TO 2300MHz RF OUTPUT FREQUENCY (MHz) 2200 IIP3, IIP2 (dBm) 2600 5511 F06a 2300 2400 2500 50 45 40 35 30 25 20 15 10 5 0 IIP2 IIP3 fIF1 = 300MHz AT –8dBm fIF2 = 301MHz AT –8dBm PLO = –10dBm fLO SWEPT FROM 1900MHz TO 2300MHz

LT5511

16

5511f

 LINEAR TECHNOLOGY CORPORATION 2001 LT/TP 0503 1K • PRINTED IN JAPAN

リニアテクノロジー株式会社

〒102-0094 東京都千代田区紀尾井町3-6紀尾井町パークビル8F

TEL 03-5226-7291

●

FAX 03-5226-0268

●

www.linear-tech.co.jp

関連製品

パッケージ

FE

_{パッケージ}

16

ピン・プラスチック

TSSOP

（

4.4mm

）

（Reference LTC DWG # 05-08-1663）

露出パッドのバリエーション

BA

FE16 (BA) TSSOP 0203

0.09 – 0.20 (.0036 – .0079) 0° – 8° 0.45 – 0.75 (.018 – .030) 4.30 – 4.50* (.169 – .177) 6.40 BSC 1 3 4 5 6 7 8 10 9 4.90 – 5.10* (.193 – .201) 16 1514 13 12 11 1.10 (.0433) MAX 0.05 – 0.15 (.002 – .006) 0.65 (.0256) BSC 2.74 (.108) 2.74 (.108) 0.195 – 0.30 (.0077 – .0118) 2 ミリメートル （インチ） * 寸法にはモールドのバリを含まないモールドのバリは各サイドで0.150mm（0.006"）を超えないこと NOTE: 1. 標準寸法：ミリメートル 2. 寸法は 推奨半田パッド・レイアウト 3. 図は実寸とは異なる 0.45 ±0.05 0.65 BSC 4.50 ±0.10 6.60 ±0.10 1.05 ±0.10 2.74 (.108) 2.74 (.108) SEE NOTE 4 4. 露出パッド接着のための推奨最小PCBメタルサイズ

製品番号

説明

注釈

LT5500

1.8GHz∼2.7GHzレシーバのフロント・エンド

1.8V∼5.25Vの電源、デュアルゲインLNA、ミキサ、LO バッファ

LT5502

400MHz直交IF復調器、RSSI付き

1.8V∼5.25V電源、70MHz∼400MHzのIF、84dBリミット利得、

90dBのRSSI範囲

LT5503

1.2GHz∼2.7GHzのダイレクトIQ変調器

およびアップコンバーティング・ミキサ

1.8V∼5.25V電源、4ステップRF電力制御、120MHz変調器帯域幅

LT5504

800MHz∼2.7GHzのRF測定レシーバ

ダイナミック・レンジ：80dB、温度補償、2.7V∼5.25V電源

LTC

®

₅₅₀₅

_{ダイナミック・レンジが40dB以上のRF電力検出器}

_{300MHz∼3GHz、温度補償、2.7V∼6V電源}

LT5506

VGA付き500MHz直交復調器

1.8V∼5.25V電源、リニア電力利得：­4dB∼59dB

LT5507

100kHz∼1GHz RFパワー検出器

ダイナミック・レンジ：48dB、温度補償、2.7V∼6V電源

LTC5508

300MHz∼7GHz RFパワー検出器

ダイナミック・レンジ：40dB以上、SC70パッケージ

LT5512

高信号レベル・ダウンコンバーティング・ミキサ

最大3GHz、IIP3：20dBm、LOバッファ内蔵
