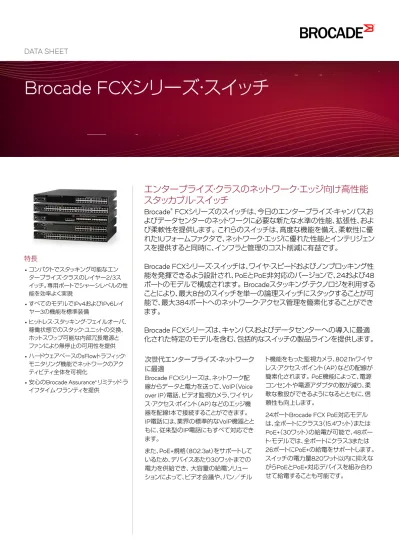

DATA SHEET
次世代エンタープライズ・ネットワーク
に最適
Brocade FCXシリーズは、ネットワーク配 線からデータと電力を送って、VoIP（Voice over IP）電話、ビデオ監視カメラ、ワイヤレ ス・アクセス・ポイント（AP）などのエッジ機 器を配線1本で接続することができます。 IP電話には、業界の標準的なVoIP機器とと もに、従来型のIP電話にもすべて対応でき ます。 また、PoE+規格（802.3at）をサポートして いるため、デバイスあたり30ワットまでの 電力を供給でき、 大容量の給電ソリュー ションによって、ビデオ会議や、パン／チルエンタープライズ・クラスのネットワーク・エッジ向け高性能
スタッカブル・スイッチ
Brocade
®FCXシリーズのスイッチは、今日のエンタープライズ・キャンパスお
よびデータセンターのネットワークに必要な新たな水準の性能、拡張性、およ
び柔軟性を提供します。 これらのスイッチは、高度な機能を備え、柔軟性に優
れた1Uフォームファクタで、ネットワーク・エッジに優れた性能とインテリジェン
スを提供すると同時に、インフラと管理のコスト削減に有益です。
Brocade FCXシリーズ・スイッチは、ワイヤ・スピードおよびノンブロッキング性
能を発揮できるよう設計され、PoEとPoE非対応のバージョンで、24および48
ポートのモデルで構成されます。 Brocadeスタッキング・テクノロジを利用する
ことにより、最大8台のスイッチを単一の論理スイッチにスタックすることが可
能で、最大384ポートへのネットワーク・アクセス管理を簡素化することができ
ます。
Brocade FCXシリーズは、キャンパスおよびデータセンターへの導入に最適
化された特定のモデルを含む、包括的なスイッチの製品ラインを提供します。
ト機能をもった監視カメラ、802.11nワイヤ レス・アクセス・ポイント（AP）などの配線が 簡素化されます。 PoE機能によって、電源 コンセントや電源アダプタの数が減り、柔 軟な敷設ができるようになるとともに、信 頼性も向上します。 24ポートBrocade FCX PoE対応モデル は、全ポートにクラス3（15.4ワット）または PoE+（30ワット）の給電が可能で、48ポー ト・モデルでは、全ポートにクラス3または 26ポートにPoE+の給電をサポートします。 スイッチの電力量820ワット以内に抑えな がらPoEとPoE+対応デバイスを組み合わ せて給電することも可能です。Brocade FCXシリーズ・スイッチ
特長
•
コンパクトでスタッキング可能なエン タープライズ・クラスのレイヤー2/3ス イッチ。専用ポートでシャーシレベルの性 能を効率よく実現•
すべてのモデルでIPv4およびIPv6レイ ヤー3の機能を標準装備•
ヒットレス・スタッキング・フェイルオーバ、 稼働状態でのスタック・ユニットの交換、 ホットスワップ可能な内部冗長電源と ファンにより無停止の可用性を提供•
ハードウェアベースのsFlowトラフィック・ モニタリング機能でネットワークのアク ティビティ全体を可視化•
安心のBrocade Assurance® リミテッド・ラ イフタイム・ワランティを提供ます。 新しいメンバーをスタックに追加す る際も、スタックの従来のコンフィグレー ション・ファイルを自動的に継承するため、 真のプラグ・アンド・プレイによるネットワー ク拡張が行えます。 ブロケードのスタッキング・テクノロジで は、スタック全体でリアルタイムにステー ト同期を取り、マスタのスタック・コント ローラが停止した場合には、瞬時にスタン バイのコントローラにヒットレス・フェイル オーバをして高い可用性を維持します。 ま た、スタックに参加するスイッチの増設／ 撤去は、ネットワーク・サービスを中断する ことなく、起動状態で行えます。 Brocade FCX-Sモデルは、全二重16 Gbps のスタッキング専用ポート2個を装備して、 64 Gbpsのスタッキング帯域幅（全二重） を提供することで、スイッチ間のボトルネッ ク回避の必要性が基本的にはなくなります （図1を参照）。 このスタッキング専用ポー トを用意することで、10ギガビット・イーサ ネット（GbE）ポートを、アグリゲーション／ コア・レイヤーへの高速接続に自由に使用 することができるようになり、コンパクトな アクセス・スイッチにおいて最大限の柔軟 性を実現しています。 さらにBrocade FCX シリーズ・スイッチはすべてオプションの10 GbEポートを使用してスタックを組み上げ ることができます。 10 GbEポートは、スタックの別のメンバー からのポートと合わせてトランクを構成す 受電機器のプラグ・アンド・プレイ
Brocade FCXシリーズは、IEEE 802.1AB LLDP（Link Layer Discovery Protocol） 規格と、ANSI TIA 1057 LLDP-MED （Link Layer Discovery Protocol - Media
Endpoint Discovery）規格をサポートし、 ユニファイド・コミュニケーション（UC）の 領域で、マルチベンダの相互運用ソリュー ションを展開できます。 VoIP電話などのIPエンドポイントの初期 設定は、時間を費やす面倒な手間がかかり ます。 この課題に対処するため、LLDPと LLDP-MEDは、ネットワーク・インフラスト ラクチャに対して、構成、ディスカバリ、そし て管理を行う、標準のオープンな手段を提 供します。 LLDPプロトコルは、導入後の ネットワーク運用も簡素化し、作業の自動 化を促して、コストを削減します。 たとえば LLDP-MEDは、サービス品質（QoS）や、 セキュリティ・ポリシー、VLAN割り振り、 PoE電力レベル、サービス優先度などの設 定に利用できるオープンなプロトコルを提 供します。
優れた柔軟性とスケーラビリティ
Brocade FCXシリーズは、ダイナミックに 成長する企業ネットワークに向けて、さま ざまな柔軟性と拡張性を提供します。 シンプルで高性能、高可用性のスタッキ ング Brocade FCXシリーズ・スイッチは、 Brocadeスタッキング・テクノロジを使用し オプションの10 GbEモジュール Brocade FCX-Sモデルは、2個のSFP+ ポート、または2個のXFPポートを備えた 10 GbEモジュールをオプションで取り付 けることができ、アグリゲーション／コア・ レイヤーへの高帯域幅の接続や、スイッ チ・スタッキングの長距離間接続に使用す ることができます。 10 GbEリンクは、1つの スタックの中で8本まで束ねて、ワイヤリ ング・クローゼットとアグリゲーション・レイ ヤーとの間に80 Gbpsの帯域幅を実現す ることができます。 4ポートの10 GbEアップリンクオプショ ンを備えたBrocade FCXシリーズ・ モデル Brocade FCX 624、Brocade FCX 648ス イッチ・モデルは、4個のSFP+ポートを備え たオプションの10 GbEモジュールを取り付 けることができ、アグリゲーション／コア・ レイヤーに高帯域幅で接続するほか、並置 したサーバを水平につないでスイッチ・ス タックを組むことなどができます。 SFP+ ポートタイプの採用には、高密度化や、配 線の選択肢の広がり、エネルギー効率の 向上などのメリットもあります。 短距離、 長距離の光トランシーバのほか、カッパー Twinaxケーブルを使うことができて、柔軟 でコスト効果の高いネットワーク・アーキテ クチャに対応することができます。 4ポートの10 GbEを1Uスイッチに収める 業界屈指の密度により、最大40 Gbpsの アップリンク帯域幅をネットワークのアグ 図1: Brocade FCXシリーズ・スイッチは1台 の論理スイッチとしてスタッキングでき、 集約された10 GbEポートを使ってアグリ ゲーション・レイヤーに冗長接続可能。 論理スイッチに スタックされた Brocade FCX シリーズ・スイッチ デュアルアグリゲート 10 GbEポート スタッキング64 Gbps 性能 アグリゲー ション層柔軟な冷却オプション Brocade FCX 624、Brocade FCX 648は、 リバーシブルで前面-背面の通気を選択で きるブロケードのイーサネット・スイッチで す。 データセンターに定められた通気方 式を守りながら、サーバ・ラックを設置する 自由度を高める設計です。 ご購入の際に 通気方向を指定するほか、導入後に電源と ファン・アセンブリを入れ替えることで向き を変えることもできます。
消費電力の削減
急成長する現在のビジネス環境の中、どの 企業もITインフラストラクチャ全体の消費 電力を最低限に抑える必要に迫られてい ます。 Brocade FCXシリーズは、インテリ ジェントに電力使用量を管理し、ネットワー ク設備にも「グリーン」イニシアティブを適 用する設計になっています。 接続デバイスに送る電力は自動的に LLDP-MEDを使って決定され、過不足な く必要量の電力が各デバイスに提供され ます。 デバイスがスリープモードになった 場合は、ネットワークからリクエストする電 力量を減らし、キャンパス環境において電 力使用率を最低限に抑えることができま す。 Brocade FCXシリーズ・スイッチがそ の性能と機能を発揮するのに消費する最 小電力のエネルギー効率は、PoE非対応 モデルでは1.22 W/Gbps、PoE対応モデル では1.41 W/Gbpsです。コンパクトな本体に備わる高信頼性
Brocade FCXシリーズ・スイッチは、スタッ ク・レベルの高可用性機能として、ヒットレ ス・フェイルオーバや、スタック・ユニットを 動作中に増設／撤去する能力を備えるほ かに、システム・レベルの高可用性機能とし て、ホットスワップ対応の負荷分散デュア ル冗長電源のオプションも用意しています （図2および3を参照）。 モジュール型デザ インには取り外し式ファン・アセンブリも採 用しています。 これらの機能は、コンパクト な本体ながら、キャンパス・ネットワーク設 備やデータセンターに、ワンランク上の可 用性をもたらすものです。 そのほかにも、吸気と排気の温度センサー や、ファン回転の検出機能などを取り入れ、 異常や障害を迅速に特定して、復旧にかか る時間を最小限に抑える設計になってい ます。包括的なエンタープライズ・クラスの
セキュリティ
Brocade FCXシリーズではBrocade FastIron®ソフトウェア・オペレーティング・シ ステムを利用して、レイヤー2とレイヤー3 サービスの豊富なセキュリティ機能群や、 ネットワーク・アクセス制御（NAC）、サー ビス拒否（DoS）防御を提供しています。 FastIronソフトウェアのセキュリティ機能 には、TCP SYN攻撃やICMP DoS攻撃へ の対策、スパニング・ツリー・ルート・ガード/ BPDUガードによるネットワークのスパニ ング・ツリー処理の防御、ブロードキャスト ／マルチキャスト・パケットのレート制限な ども備わっています。 そのほかにも、ダイ ナミックARP検査（DAI）、DHCPスヌーピン グ、IPソース・ガードなどによって、アドレス・ スプーフィングやマン・イン・ザ・ミドル攻撃 から保護を施すことができます。 ネットワーク・アクセス制御（NAC） マルチデバイス・ポート認証（MDPA）や 802.1X認証などの主要機能を使用し、動 的なポリシー割り振りを併せて行いなが ら、ネットワーク・アクセスに制御を施し、 ユーザごとのレベルで目標を絞った認証 処理を実行することができます。 さらに Brocade FCXシリーズでは、VLANごとに 特定のMACアドレスとの間のトラフィッ クを拒否することのできる、拡張されたメ ディア・アクセス制御（MAC）ポリシーをサ ポートしています。 これはエンドポイント・ デバイスごとにアクセス・ポリシーを管理で きる強力なツールです。 標準ベースのNACは、ネットワーク・ユーザ 認証や、接続デバイスのセキュリティ状態 を検証する分野で最高のソリューションで す。 ポリシー管理のMACベースVLANの サポートによりネットワーク・アクセスの管 理の幅が広がり、レイヤー2 VLANへのデ バイス割り振りもポリシーに基づいて管理 できるようになります。 図2: Brocade FCX 624、Brocade FCX 648スイッチ・モデルは、リバーシブルな前面- 背面の通気方向、ホットスワップ可能な内部冗長電源、交換可能なファン・アセンブリを 装備。 図3: Brocade FCX-Sスイッチ・モデルは、ホットスワップ可能な内部冗長電源、交換可能なファン・アセ ンブリのほか、専用スタッキング・ポート、アウト・バンド管理ポート（背面）を装備。脅威の検出と対策 Brocade FCXシリーズでは、組み込みの ハードウェアベースのsFlowトラフィック・ サンプリングを使用し、ネットワーク・エッジ までセキュリティを拡張します。 この独自 の強力なクローズド・ループ型脅威対策ソ リューションは、クラス最高の侵入検出シ ステムを使って、可能性のあるネットワー ク攻撃のトラフィック・サンプルを検査しま す。 何らかの攻撃が検出されると、管理者 が介入せずともBrocade Network Advisor が自動的に攻撃を受けたポートにセキュリ ティ・ポリシーを適用し、リアルタイムにネッ トワーク攻撃を阻止します。 高度なマルチキャスト機能 Brocade FCXシリーズでは、高度なマル チキャスト・サービス配信を実現するレイ ヤー2マルチキャスト・スヌーピング機能が 豊富にサポートされています。 インター ネット・グループ管理プロトコル（IGMP）・ スヌーピングは、IGMPバージョン1、2、3に 対応しています。 IGMPv3のソース・ベー スのマルチキャスト・スヌーピングのサポー トによって、帯域利用率を向上するとと もに、マルチキャスト・サービスのセキュリ ティが強化されます。 IPv6ネットワークで マルチキャスト・サービス配信を行ううえで は、IPv6環境のマルチキャスト・プロトコル として使用されるマルチキャスト・リスナ検 出（MLD）バージョン1、2のスヌーピングが サポートされています。 トラフィック監視と法令による通信傍受 現代の厳格なセキュリティ環境において は、トラフィックを傍受することが求めら れる場合があります。 たとえば米国の通 信傍受支援法（CALEA）では、特定のユー ザや、サブネット、ポートその他に向けられ たデータ・トラフィックを複製傍受できるよ うにしておくことを企業に求めています。 この規制の遵守は、IP電話を実装してい るネットワークで特に不可欠なものです。 Brocade FCXシリーズ・スイッチでは、アク セス制御リスト（ACL）・ベース・ミラーリン グと、MACフィルター・ベース・ミラーリン グ、VLANベース・ミラーリングによって、こ の義務を果たす機能を提供しています。 セキュリティの砦となる光ファイバー Brocade FCX 624S-Fは、政府／国防関 連のネットワーク構想向け、または非常に 高度なセキュリティと耐障害性が求められ るアプリケーション向けにSFP 100/1000 Mbps光ファイバー・ポートを24個装備し ています。 このようなネットワーク環境に とって、光ファイバー・ケーブルは究極の通 信媒体と言えます。というのも、光ファイ バー・ケーブルは傍受される可能性のある 電磁信号を出さないからです。 またカッ パー・ワイヤとは異なり、気づかないうちに タップされることもありません。 さらに、光 ファイバー・ネットワーク・リンクはRFI（無線 周波妨害）やEMI（電磁波妨害）の影響も 受けません。
異常検知によるネットワークの
耐障害性
リンクが途絶えた場合のために、仮想ス イッチ冗長プロトコル（VSRP）や、Brocade メトロ・リング・プロトコル（MRP）v1とv2、 ラピッド・スパニング・ツリー・プロトコル （RSTP）、プロテクティド・リンク・グルー プ、802.3adリンク・アグリゲーション、そ してトランク・グループなどのソフトウェア 機能を使って、トラフィックに代替経路を 用意しておくことができます。 1秒以下の 時間で異常の発生を検知するリンク障害 シグナリング（LFS）や、リモート障害通知 （RFN）を利用することで、素早く異常を 探知し、そこから復旧を図ることもでき ます。 ルート・ガードやBPDUガードなどの高度 なスパニング・ツリー機能では、スパニン グ・ツリー・ルートを乗っ取る企てを阻止す るほか、特にいろいろな変更が加わるネッ トワーク展開の際に、競合やループのな い環境を維持することができます。 また Brocade FCXシリーズでは、スパニング・ ツリーを使用しないエッジ・ポートでも ポート・ループ検出を行うことができます。 この機能では、イーサネット・ケーブルやエ ンドポイントで発生するレイヤー1やレイ ヤー2のループバックが原因になるブロー ドキャスト・ストームやその他の異常から、 ネットワークを守ることができます。 プロテクティド・リンク・グループは、最重要 のリンクをデータの喪失や電源の異常な どから守ることによってネットワークの停 止を最小限に抑えます。 プロテクティド・リ ンク・グループの中では、グループから1つ のポートがプライマリのアクティブなリン クとして振る舞い、残りのポートはセカン ダリのスタンバイ・リンクになります。 アク ティブなリンクがトラフィックを運び、それ がダウンした場合に、スタンバイ・リンクの どれかが後を引き継ぎます。単方向リンク検出（UDLD）は、2台の Brocade FCXシリーズ・スイッチの間のリ ンクを監視して、2台のデバイスの間のど こかでリンクがダウンすると、リンクの両端 のポートをダウンにする働きをします。 Brocade FCXシリーズには、ほかにもポー ト・フラップ・ダンプニングや、シングルリン ク・リンク・アグリゲーション制御プロトコル （LACP）、ポート・ループ検出など、安定性 のための機能も備わっています。
先進機能
広範な要件に対応するBrocade FCXシ リーズ・スイッチは、建屋やキャンパスを つなぐメトロ機能とともに、本格的なレイ ヤー3機能を装備しています。 豊富なレイヤー3機能 Brocade FCXシリーズ・スイッチは、全モ デルとも標準で強力なレイヤー3 IPv4/ IPv6スイッチング機能を装備しています。 たとえばOSPFとRIPによるルーティン グ、ポリシーベース・ルーティング（PBR）、 VRRP、プロトコル独立型マルチキャスト （PIM）などのレイヤー3機能を利用する ことができます。レイヤー3機能をネット ワーク・エッジに持ち込むことで大規模エ ンタープライズの複雑性を緩和し、信頼性 を高めることができます。 アドバンスト・モデル（-ADV）は、BGPルー ティング機能を備えているため、リモート・ オフィスではBrocade FCXシリーズ・スイッ チからサービス・プロバイダのネットワーク に接続することが可能です。 BGPルーティ ングは、Brocade FCXシリーズのどのモデ ルにも、ソフトウェア・キーによるアクティ ベーションで追加することができます。 建屋やキャンパスをつなぐメトロ機能 Brocade FCXシリーズ・スイッチはMAN （Metropolitan Area Network）機能を備え、地域に分散した企業をこれらで接続す ることができます。 Brocade FCXシリー ズ・スイッチは、このような環境で豊富な サービスを提供し、MRP（v1、v2）を使った 強靭なリング・ベースのトポロジの構築や、 VLANスタッキング（Q-in-Q）のほか、 マルチキャスト・トラフィックを制御する IGMP v1/v2/v3やマルチキャスト・リスナ 検出（MLD）v1/v2のスヌーピングなど高度 なマルチキャスト機能によって、高帯域幅 コンテンツの配信に対応することができ ます。
オープン・スタンダードを基盤にしたシ
ンプルでセキュアな管理
Brocade FCXシリーズは、シンプル化さ れた標準ベースの管理機能を備え、ネット ワークのセキュリティを保ちながら、管理 の仕事にかかる時間と作業量を軽減する ことができます。 自動コンフィグレーションによる構築の 簡素化 自動コンフィグレーションをサポートしてい るBrocade FCXシリーズでは、真のプラグ・ アンド・プレイを感じるシンプルな展開を 実施することができます。 高い技能をもっ たネットワーク担当者を現場に配置する必 要はなく、スイッチのIPアドレスや各種機 能の設定を自動的に行えます。 スイッチ の電源を投入すると、自動的にDHCPサー バと簡易ファイル転送プロトコル（TFTP） サーバからIPアドレスと設定情報を取得し ます。 このとき、すでに導入されているス イッチと同じコード・リビジョンまで自動的 にソフトウェアをアップデートさせることも できます。 オープン標準による管理 Brocade FCXシリーズは、業界標準のコマ ンドライン・インタフェース（CLI）を備える とともに、セキュア・シェル（SSHv2）や、 セキュア・コピー（SCP）、SNMPv3をサポー トして、システム管理の通信を制限／ 暗号化することができます。 またTerminal Access Controller Access Control System （TACACS/TACACS+）とRADIUSの認 証をサポートし、オペレータ・アクセスのセ キュリティを確保しています。 アウト・バンド管理 Brocade FCXシリーズ・スイッチは、アウ ト・バンド管理専用に10/100/1000 Mbps RJ-45イーサネット・ポートを装備している ため、データ・ポートの状態や設定に関わら ず、スイッチをリモート管理することができ ます。Brocade Network Advisorによる
有線／無線ネットワークの管理
企業におけるキャンパス・ネットワークの管 理は、有線／無線ネットワークを使用した 各種サービスの成長とともに、一層複雑化 し続けています。 インターネット接続、 電子メール、ビデオ会議、リアルタイム・ コラボレーション、遠隔学習などの各種 サービスは、構成や管理にそれぞれ固有 の要件があります。 一方では、高品質の 音声通信やUC、ワイヤレス・モビリティ、 マルチメディア・アプリケーションなど、 中断の許されないサービスへの要件もま すます高まっています。Brocade Network Advisorは、このような 環境の中で、複雑な管理を軽減し、作業に かかる工数を縮小して、グループ化したIP デバイスに対するコンフィグレーションの 検出、管理、展開などを簡単な操作で行え ます。 Brocade Network AdvisorのDevice Configuration Managerツールを使って、 ネットワーク内のVLANを設定したり、ワイ ヤレス・アクセス・ポイント・レルムの管理を 行ったり、あるいは特定の装置やグループ 化したIPデバイスにCLIコマンドを実行し たりすることができます。sFlowベースの プロアクティブな監視機能も備わり、ネット ワーク全体のトラブルシューティングや、ト ラフィック・レポートの生成、あるいはエッ ジからコアまでのネットワーク・アクティビ ティの視覚的な確認を行えます。 Brocade Network Advisorは、Brocade FCXシリー ズを含め、ブロケードの有線／無線製品の 全ファミリを一元的に管理します。
Brocadeグローバル・サービス
Brocadeグローバル・サービスは、拡張性と 効率性に優れたクラウド・インフラストラク チャの構築を支援する高い技術力を有し ています。 ストレージ、ネットワーキング、 仮想化の分野で15年以上に渡って蓄積し た技術経験を生かして、世界有数のプロ フェッショナル・サービス、技術サポート、 ネットワーク監視、教育などの各種サービ スを提供しています。Brocadeグローバル・ サービスでは、ブロケード製品への投資効 果を高め、新しい技術の導入を促進し、ネッ トワーキング・インフラストラクチャの性能 を最大限に引き出せるよう支援します。最高の運用効率と投資の保護
Brocade FCXシリーズ・スイッチは、より効 率よく運用していただくために、ブロケー ドのテクニカル・アシスタンス・センターが 90日間の無料技術サポートを提供してい るほか、ソフトウェア・アップデートを無償に て行っています。 新規設備を安心して導 入できるとともに、その分の予算と人材を 他の業務に割り当て、ビジネスを拡大する ことができます。製品保証
Brocade FCXシリーズは、Brocade Assuranceリミテッド・ライフタイム・ワラン ティを提供しています。 詳細については、 次のWebサイトをご覧ください。 http://www.brocade.com/ja/support/ warranties-and-returns.html投資効果の最大化
ブロケードでは、テクノロジへの最適な投 資を支援するために、販売パートナー各社 と提携して、プロフェッショナル・サービス、 技術サポート、教育サービスも含めた総合 的なソリューションを提供しています。 詳 細については、ブロケード販売パートナー までお問い合わせいただくか、Webサイト をご覧ください。www.brocade.com/jpBrocade FCXシリーズ機能対照表
Brocade FCX Brocade FCX-S（専用スタッキング・ポート） 624 648 624S 648S 624S-F 624S-HPOE 648S-HPOE スイッチング帯域幅 （データレート、全二重） 128 Gbps 176 Gbps 152 Gbps 200 Gbps 152 Gbps 152 Gbps 200 Gbps 転送帯域幅（データレート、 全二重） 96 Mpps 132 Mpps 114 Mpps 150 Mpps 114 Mpps 114 Mpps 150 Mpps スタッキング帯域幅 （データレート、全二重） （オプションの40 Gbps 10 GbEポート 装備） 40 Gbps （オプションの 10 GbEポート 装備） 64 Gbps 64 Gbps 64 Gbps 64 Gbps 64 Gbps 10/100/1000 Mbps RJ45 ポート数 24 48 24 48 N/A 24 48100/1000 Mbps SFPポート数 N/A N/A N/A N/A 20 N/A N/A
1000 Mbpsコンボ・ポート数 4（オプション） 4（オプション） 4 4 4 4 4 10 GbEポート数 4 SFP+ （オプション） （オプション）4 SFP+ 2 SFP+または 2 XFP （オプション） 2 SFP+または 2 XFP （オプション） 2 SFP+または 2 XFP （オプション） 2 SFP+または 2 XFP （オプション） 2 SFP+または 2 XFP （オプション） 16 Gbps CX4スタッキング・ ポート数 N/A N/A 2 2 2 2 2
PoE Class 3ポート最大数 N/A N/A N/A N/A N/A 24 48（電源2基）
PoE+ポート最大数 N/A N/A N/A N/A N/A 24（電源2基） 26（電源2基）
内部電源 2×210 W 取り外し式 （2基目は オプション） 2×210 W 取り外し式 （2基目は オプション） 2×210 W 取り外し式 （2基目は オプション） 2×210 W 取り外し式 （2基目は オプション） 2×210 W 取り外し式 （2基目は オプション） 2×620 W 取り外し式 （2基目は オプション） 2×620 W 取り外し式 （2基目は オプション） オプションFRU
1000 Mbpsコンボ・モジュール FCX-4G FCX-4G N/A N/A N/A N/A N/A
10 GbEモジュール FCX-4XG FCX-4XG FCX-2XG/ FCX-2SFPP FCX-2XG/ FCX-2SFPP FCX-2XG/ FCX-2SFPP FCX-2XG/ FCX-2SFPP FCX-2XG/ FCX-2SFPP 副電源 RPS13/ RPS13-I RPS13/ RPS13-I RPS13 RPS13 RPS13 RPS14 RPS14 交換ファン・ユニット FCX-FAN-E/ FCX-FAN-I FCX-FAN-E/ FCX-FAN-I
FCX-S-FAN FCX-S-FAN FCX-S--FAN FCX-S-POE-FAN FCX-S-POE-FAN アドバンスト・レイヤー3・ ソフトウェア・アップグレード （BGP追加） FCX-ADV- LIC-SW FCX-ADV- LIC-SW FCX-ADV- LIC-SW FCX-ADV- LIC-SW FCX-ADV- LIC-SW FCX-ADV- LIC-SW FCX-ADV- LIC-SW
Brocade FCXシリーズ仕様
システム・アーキテクチャ コネクタ・ オプション 10/100/1000 Mbpsポート: RJ-45（固定）1 Gbps SFPコンボ・ポート: SX、LX、LHA、LHB、1000Base-BX 10 Gbps XFPポート: 1310-MM、SR、LR、ER、ZR、ZRD 10 Gbps SFP+ポート: 直接接続型カッパー（Twinax）、 SR、LR スタッキング・ポート: 固定CX4（固定） アウト・バンドのイーサネット管理: 10/100/1000 Mbps RJ-45（固定） コンソール管理: DB9 最大MAC アドレス数 32,000 最大VLAN数 4,096 最大STP数（スパ ニング・ツリー数） 255 最大ルート数 （ハードウェア） 16,000 トランキング トランクあたり最大ポート数: 8 トランク・グループ最大数: 128 最大ジャンボ・ フレーム・サイズ 9,000 バイト 準拠するIEEE規格
•
•
802.1AB LLDP/LLDP-MED802.1D-2004 MAC Bridging•
802.1p Mapping to Priority Queue•
802.1s Multiple Spanning Tree•
802.1w Rapid Spanning Tree•
802.1X Port-based Network Access Control•
802.3 10 Base-T•
802.3ab 1000 Base-T•
802.3ad Link Aggregation（ダイナミック、スタティ ック）•
802.3ae 10 Gigabit Ethernet•
802.3af Power over Ethernet•
802.3ak CX4•
802.3u 100Base-TX•
802.3x Flow Control•
802.3z 1000Base-SX/LX•
802.3 MAU MIB（RFC 2239）•
802.1Q VLAN Tagging レイヤー2スイッチング
•
•
802.1s Multiple Spanning Tree802.1X認証•
自動MDI/MDIX•
BPDUガード、ルート・ガード•
デュアル・モードVLAN•
動的VLAN割り振り•
動的音声VLAN割り振り•
ファースト・ポート・スパン•
柔軟なスタティック・マルチキャストMACアドレス 設定•
GARP VLAN Registration Protocol•
IGMPスヌーピング（v1/v2/v3）•
Link Fault Signaling（LFS）•
MACアドレス・ロッキング•
MACレイヤー・フィルタリング•
MAC学習の無効化、ポート・セキュリティ•
MLDスヌーピング（v1/v2）•
マルチ・デバイス認証•
Per-VLAN Spanning Tree（PVST/PVST+/PVRST）•
PIM-SMスヌーピング•
ポリシー制御MACベースVLAN•
ポート・ベースのACL（アクセス制御リスト）•
ポート・ベース、ACLベース、MACフィルタ・ ベース、VLANベースのミラーリング•
ポート・ループ検出•
ポート速度ダウンシフトと選択的自動調停•
プライベートVLAN•
プライベートVLAN、アップリンク・スイッチ•
プロテクティド・リンク・グループ•
プロトコルVLAN（802.1v）、サブネットVLAN•
リモート障害通知（RFN）•
シングル・インスタンス・スパニング・ツリー•
シングル・リンクLACP•
トランク・グループ•
トランクしきい値•
単方向リンク検出（UDLD）レイヤー3
ルーティング
•
•
ECMPホスト・ルート•
IPv4スタティック・ルート•
レイヤー3/レイヤー4 ACL RIP v1/v2アナウンス•
OSPF v2、OSPF v3（IPv6）•
PIM-SM、PIM-SSM、PIM-DM、PIM Passive （IPv4/IPv6マルチキャスト・ルーティング機能）•
PBR•
RIP v1/v2、RIPng（IPv6）•
ルーティド・インタフェース•
Route-onlyサポート•
直接接続したサブネット間のルーティング•
仮想インタフェース•
仮想ルータ冗長プロトコル（VRRP）•
VRRP、VRRP-E（IPv4、IPv6） 高度機能（–ADV モデルに装備）•
•
GREBGP4、BGP4+（IPv6）•
IPv6 over IPv4トンネル•
VRF（IPv4、IPv6） メトロ機能•
メトロ・リング・プロトコル（MRP）（v1、v2）•
仮想スイッチ冗長プロトコル（VSRP）•
VLANスタッキング（Q-in-Q）•
トポロジ・グループ サービス品質（QoS）
•
•
ACLによるToS/DSCPのマッピングとマーキングACLによる優先順位付きキューへのマッピング•
ACLによるToS/DSCPへのマッピング•
TCPフラグに基づくフローのクラス分類と制限•
DHCPリレー•
DiffServサポート•
DSCP、802.1pの使用•
MACアドレスから優先順位付きキューへのマッ ピング•
Weighted Round Robin（WRR）、Strict Priority （SP）、およびWRRとSPの組み合わせによるQoS キュー処理 高可用性•
ホットスワップ対応冗長内部電源•
ホットスワップ対応ファン・アセンブリ•
レイヤー3 VRRPプロトコルによる冗長化•
スタック全体のリアルタイム・ステート同期•
マスタからスタンバイのスタック・コントローラへの ヒットレス・フェイルオーバ•
プロテクティド・リンク・グループ•
スタック参加スイッチのホット状態での増設／撤去 トラフィック管理•
ACLベースの入側レート制限とトラフィック・ ポリシー•
ブロードキャスト、マルチキャスト、およびアンノウン・ ユニキャストのレート制限•
ポートごとの入側レート制限•
ポートごと／キューごとの出側レート制限 管理機能 管理と制御•
自動コンフィグレーション•
コンフィグレーション・ロギング•
デジタル・オプティカル・モニタリング（DOM）•
複数端末へのログ・メッセージ表示•
内蔵Web管理•
内蔵DHCPサーバ•
Foundry検出プロトコル（FDP）•
業界標準のコマンドライン・インタフェース（CLI）•
オプション・ソフトウェア機能のキーによる有効化•
HP OpenViewとの統合: Sun Solaris、HP-UX、 IBM AIX、Windows•
Brocade Network Advisor•
IronView Network Manager（INM）バージョン 3.2以上•
MIBサポート: MRP、ポート・セキュリティ、MAC 認証、MACベースVLAN•
アウト・バンド・イーサネット管理•
RFC 783 TFTP•
RFC 854 TELNET Client and Server•
RFC 1157 SNMPv1/v2c•
RFC 1213 MIB-II•
RFC 1493 Bridge MIB•
RFC 1516 Repeater MIB•
RFC 1573 SNMP MIB II•
RFC 1643 Ethernet Interface MIB•
RFC 1643 Ethernet MIB•
RFC 1724 RIP v1/v2 MIB•
RFC 1757 RMON MIB•
RFC 2068 Embedded HTTP•
RFC 2131 DHCP Server and DHCP Relay•
RFC 2570 SNMPv3 Intro to Framework•
RFC 2571 Architecture for Describing SNMP Framework•
RFC 2572 SNMP Message Processing and Dispatching•
RFC 2573 SNMPv3 Applications•
RFC 2574 SNMPv3 User-based Security Model•
RFC 2575 SNMP View-based Access Control Model•
RFC 2818 Embedded HTTPS•
RFC 3176 sFlow•
SNTP（Simple Network Time Protocol）•
複数のSyslogサーバ対応内蔵セキュリティ 機能
•
802.xアカウンティング•
MAC認証•
アクセス・モードのレベル区分（標準／特権レベル）•
EAPパス・スルーのサポート•
sFlowでのIEEE 802.1Xユーザ名エクスポート•
サービス拒否（DoS）攻撃防御 管理セキュリティ•
認証、認可、アカウンティング（AAA）•
Advanced Encryption Standard（AES）による SSHv2•
RADIUS/TACACS/TACACS+•
セキュア・コピー（SCP）•
セキュア・シェル（SSHv2）•
ユーザ名／パスワード•
Web認証 機械仕様 筐体 Brocade FCX 624、648: 前面から背面への通気 （リバーシブル） Brocade FCX 624S、624S-F、648S、624S-HPOE、648S-HPOE: 側面から背面への通気 1U、19インチEIA準拠、ポートのない側から給電 寸法 Brocade FCX 624、648スイッチ・モデル: 幅: 44.0 cm（17.3 インチ） 高さ: 4.4 cm（1.7 インチ） 奥行き: 43.5 cm（17.2 インチ） Brocade FCX 624S、624S-F、648Sスイッチ・ モデル: 幅: 44.0 cm（17.3 インチ） 高さ: 4.4 cm（1.7 インチ） 奥行き: 38.6 cm（15.2 インチ） Brocade FCX 624S-HPOE、648S-HPOE スイッチ・モデル: 幅: 44.0 cm（17.3 インチ） 高さ: 4.4 cm（1.7 インチ） 奥行き: 44.0 cm（17.3 インチ） 重量 Brocade FCX 624: 5.35 kg（11.79 ポンド） Brocade FCX 648: 5.71 kg （12.59 ポンド） Brocade FCX 624S、624S-F、648Sスイッチ・ モデル: 4.0 kg（8.8 ポンド） Brocade FCX 624S-HPOE、648S-HPOEスイッチ・ モデル: 4.5 kg（9.9 ポンド） 環境条件 温度 動作時温度: 32°F∼104°F（0°C∼40°C） 保管時温度: -23°F∼158°F（-25°C∼70°C） 湿度 相対湿度: 5%∼95%、結露しないこと 高度 保管時高度: 最高10,000 フィート（3,000 m） 騒音 51∼63 dB 電源仕様 電源 2基までの内部冗長、フィールド交換対応、負荷分散 のAC電源 電源プラグ C13 電源電圧 標準100∼240 VAC 電源周波数 50∼60 Hz 準拠／認証取得電磁放射 FCC Class A (Part 15); EN 55022/CISPR-22 Class A; VCCI Class A; ICES-003 Electromagnetic Emission; AS/NZS 55022; EN 61000-3-2 Power Line Harmonics; EN 61000-3-3 Voltage Fluctuation and Flicker; EN 61000-6-3 Emission Standard (Supersedes: EN 50081-1)
安全認証 CAN/CSA-C22.2 NO. 1-07; UL 60950-1 2nd Edition; IEC 60950-60950-1 2nd Edition; EN 60950-1:2006 Safety of Information Technology Equipment; EN 60825-1 Safety of Laser Products̶Part 1: Equipment Classification, Requirements and User’s Guide; EN 60825-2 Safety of Laser Products̶Part 2: Safety of Optical Fibre Communication Systems
イミュニティ EN 61000-6-1 Generic Immunity and Susceptibility (this supersedes EN 50082-1); EN 55024 Immunity Characteristics (this supersedes EN 61000-4-2 ESD); EN 61000-4-3 Radiated, Radio Frequency, Electromagnetic Field; EN 61000-4-4 Electrical Fast Transient; EN 61000-4-5 Surge; EN 61000-4-6 Conducted Disturbances Induced by Radio-Frequency Fields; EN 61000-4-8 Power Frequency Magnetic Field; EN 61000-4-11 Voltage Dips and Sags
Brocade FCXシリーズ電源、発熱量仕様
Brocade FCX/FCX-S
モデル 100 VAC時の最大電流（A） 200 VAC時の最大電流（A） 最大合計消費電力（W）※3
最大システム消費 電力（W）※4 （BTU/Hr）最大熱量 ※5 エネルギー効率 （Watts/Gbps）※2 624※1 0.9 0.6 92 92 312.8 1.4 648※1 1.2 0.7 112 112 421.6 1.3 624S 1.09 0.51 94 94 319 1.23 624S-F 1.00 0.58 102 102.1 348 1.34 648S 1.39 0.63 122 122 416 1.22 624S-HPOE※6 1.09 0.58 509 107 365 1.41 648S-HPOE※6 1.72 0.94 970 167 570 1.67 ※1 4ポート10 GbEモジュールおよび電源1基搭 載時 ※2 スイッチ・データレートによる計算 ※3 合計消費電力はソースと該当スイッチおよび PoEデバイスに接続されたスイッチを含む。 すべてのポート上にClass 3デバイスが接続され た場合を想定。 ※4 消費電力はソースと該当スイッチのみの場合 ※5 スイッチの発熱温度 ※6 電源2基搭載時
