ご使用前に必ずお読みください

多機能 USB 変換モジュール

MM-FT232H 取扱説明書

この度は多機能 USB 変換モジュール MM-FT232H をお買い求めいただきまして誠にありがとうございま す。本製品は FTDI 社製の多機能 USB 変換 IC FT232H を搭載した変換モジュールです。FT232H は、

USB インターフェイスを UART（RS232）、SPI、I2_{C、JTAG、パラレルインターフェイスなどに変換す}

ることができる多機能 IC です。また、各信号の電圧レベルを変換する IC である TXS0108E を搭載しており、 ジャンパー設定にて電圧レベルを 3.3V または 5V に切り替えることができます。 各信号端子は 2.54mm ピッチのスルーホール端子となっていますので、ピンヘッダーなどをハンダ付けする ことによりブレッドボードやユニバーサル基板などにも容易に実装することができます。

本製品をお使いいただく前のご注意

●本製品をお使いになるには電子工作や電子回路についての一般的な知識、FTDI 社製多機能 USB 変換 IC FT232H についての知識が必要です。 ●本製品をお使いになる前には、必ず多機能 USB 変換 IC FT232H に関するドキュメント類を参照してく ださい。多機能 USB 変換 IC の情報は FTDI 社のホームページ（http://www.ftdichip.com/）上で公開 されています。 ●静電気に弱い部品を使用していますので、静電気対策を施した上で本製品を取り扱ってください。

1.　MM-FT232H の構成

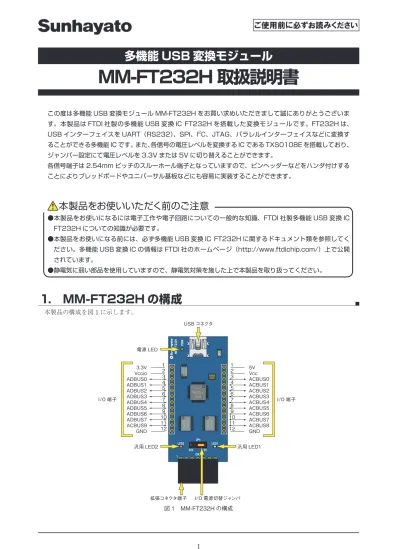

 本製品の構成を図 1 に示します。 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 3.3V 5V Vccio Vcc ADBUS0 ACBUS0 ADBUS1 ACBUS1 ADBUS2 ACBUS2 ADBUS3 ACBUS3 ADBUS4 ACBUS4 ADBUS5 ACBUS5 ADBUS6 ACBUS6 ADBUS7 ACBUS7 ACBUS9 ACBUS8 GND GND FTDI FT232HL LQFP-48 TXS0108E TSSOP-20 TXS0108E TSSOP-20 0.5A 12MHz X’tal 93LC56 TSSOP-8 MM-FT232H 1 CN2 JP1 PWR LED1 LED2 3V3 5V USB コネクタ 電源 LED I/O 端子 汎用 LED2 汎用 LED1 拡張コネクタ端子 I/O 電源切替ジャンパ I/O 端子

②電源 LED  電源が入ると点灯します。 ③ I/O 端子  FT232H の入出力信号が接続されている端子です。各端子は動作させるモードにより機能が変わります。出荷時 の初期設定では UART（RS232）として動作します。動作モードとピンの機能についての詳細は FTDI 社が発行す るデータシートを参照してください。 表 1　I/O 端子（TB1）のピンアサイン ピ　　ン 　　機　　能 ピン 番号 ピン名 ASYNC Serial (RS232) SYNC 245 FIFO STYLE ASYNC 245 FIFO ASYNC

Bit-bang SYNC Bit-bang MPSSE Fast Serial interface CPU Style FIFO FT1248

1 5V 5V 出力端子

2 Vcc FT232H の電源入力端子（パターンジャンパ JP4 で 5V 出力端子と接続されています）

3 ACBUS0 TXDEN RXF# RXF# ACBUS0 ACBUS0 GPIOH0 ACBUS0 CS# SCLK

4 ACBUS1 ACBUS1 TXE# TXE# WRSTB# WRSTB# GPIOH1 ACBUS1 A0 SS_n

5 ACBUS2 ACBUS2 RD# RD# RDSTB# RDSTB# GPIOH2 ACBUS2 RD# MISO

6 ACBUS3 RXLED# WR# WR# ACBUS3 ACBUS3 GPIOH3 ACBUS3 WR# ACBUS3

7 ACBUS4 TXLED# SIWU# SIWU# SIWU# SIWU# GPIOH4 SIWU# SIWU# ACBUS4

8 ACBUS5 ACBUS5 CLKOUT ACBUS5 ACBUS5 ACBUS5 GPIOH5 ACBUS5 ACBUS5 ACBUS5

9 ACBUS6 ACBUS6 OE# ACBUS6 ACBUS6 ACBUS6 GPIOH6 ACBUS6 ACBUS6 ACBUS6

10 ACBUS7 PWRSAV# PWRSAV# PWRSAV# PWRSAV# PWRSAV# GPIOH7 PWRSAV# PWRSAV# PWRSAV#

11 ACBUS8 ACBUS8 ACBUS8 ACBUS8 ACBUS8 ACBUS8 ACBUS8 ACBUS8 ACBUS8 ACBUS8

12 GND グランド端子 表 2　I/O 端子（TB2）のピンアサイン ピ　　ン 　　機　　能 ピン 番号 ピン名 ASYNC Serial (RS232) SYNC 245 FIFO STYLE ASYNC 245 FIFO ASYNC

Bit-bang SYNC Bit-bang MPSSE Fast Serial interface CPU Style FIFO FT1248

1 3.3V 3.3V 出力端子

2 Vccio FT232H の I/O 端子用電源入力端子（パターンジャンパ JP5 で 3.3V 出力端子と接続されています）

3 ADBUS0 TXD D0 D0 D0 D0 TCK/SK FSDI D0 MIOSI0

4 ADBUS1 RXD D1 D1 D1 D1 TDI/DO FSCLK D1 MIOSI1

5 ADBUS2 RTS# D2 D2 D2 D2 TDO/DI FSDO D2 MIOSI2

6 ADBUS3 CTS# D3 D3 D3 D3 TMS/CS FSCTS D3 MIOSI3

7 ADBUS4 DTR# D4 D4 D4 D4 GPIOL0 TriSt-UP D4 MIOSI4

8 ADBUS5 DSR# D5 D5 D5 D5 GPIOL1 TriSt-UP D5 MIOSI5

9 ADBUS6 DCD# D6 D6 D6 D6 GPIOL2 TriSt-UP D6 MIOSI6

10 ADBUS7 RI# D7 D7 D7 D7 GPIOL3 TriSt-UP D7 MIOSI7

11 ACBUS9 ACBUS9 ACBUS9 ACBUS9 ACBUS9 ACBUS9 ACBUS9 ACBUS9 ACBUS9 ACBUS9

12 GND グランド端子

④ I/O 電源切替ジャンパ

 I/O 端子（ACBUS0 ∼ 7、ADBUS0 ∼ 7）、拡張コネクタ端子の電圧レベルを設定するジャンパです。ACBUS8、 9 の電圧レベルは 3.3V 固定です。

⑤汎用 LED1、2

 多用途に使用できる LED です。LED1 は ACBUS8、LED2 は ACBUS9 に接続されています。FTDI 社が提供し ているユーティリティソフト「FT Prog」を使って動作を設定することができます。

多機能 USB 変換モジュール

MM-FT232H

⑥拡張コネクタ端子  UART、SPI、I2_{C で使用する信号が接続されている端子です。7 ピンシリアルソケットをハンダ付けすることで} 弊社製品静電容量タッチセンサー評価基板などに接続することができます。 表 3　拡張コネクタ端子のピンアサイン 端子番号 端子名 　　機　　能 1 Vccio I/O 電源切替ジャンパで設定した電圧が出力されます。 2 GND グランド端子です。 3 ADBUS0 設定により以下の機能を持つ端子になります。_{UART：TXD、SPI/I}2_C：SK

4 ADBUS1 設定により以下の機能を持つ端子になります。_{UART：RXD、SPI/I}2_C：DO

5 ADBUS2 設定により以下の機能を持つ端子になります。_{UART：RTS、SPI/I}2_C：DI

6 ADBUS4 パターンジャンパ JP6 により、通常はオープン状態になっています。 JP6 を接続後、設定により以下の機能を持つ端子になります。 UART：DTR、SPI/I2_C：GPIOL0 7 ADBUS3 設定により以下の機能を持つ端子になります。_{UART：CTS、SPI/I}2_C：CS ⑦パターンジャンパ  本製品のハンダ面にはパターンジャンパが設けられており、それぞれ以下のような機能があります。 表 4　パターンジャンパの機能 ジャンパ番号 ジャンパタイプ 　　機　　能 2 ノーマルクローズ 切断すると、ACBUS8 に接続されている LED1 を切り離します。 3 ノーマルクローズ 切断すると、ACBUS9 に接続されている LED2 を切り離します。 4 ノーマルクローズ 切断すると、5V と Vcc を切り離します。 5 ノーマルクローズ 切断すると、3.3V と Vccio を切り離します。 6 ノーマルオープン 接続すると、ADBUS4 と拡張コネクタ端子の 6 番ピンがつながります。

2.　接続例

 本製品の接続例を以下に示します。 5V 5V 5V マイコン （a）マイコンと UART で接続 （b）センサーと I2_{C で接続} UART ポート RXD TXD FTDI FT232HL LQFP-48 TXS0108E TSSOP-20 TXS0108E TSSOP-20 0.5A 12MHz X’tal 93LC56 TSSOP-8 MM-FT232H 1 CN2 JP1 PWR LED1 LED2 3V3 5V センサー I2_{C ポート} SCL SDA FTDI FT232HL LQFP-48 TXS0108E TSSOP-20 TXS0108E TSSOP-20 0.5A 12MHz X’tal 93LC56 TSSOP-8 MM-FT232H 1 CN2 JP1 PWR LED1 LED2 3V3 5V

（1）デバイスドライバのインストール

 本製品をパソコンに接続して使用するにはデバイスドライバのインストールが必要です。デバイスドライバは FTDI 社のホームページよりダウンロードしてください。

http://www.ftdichip.com/Drivers/D2XX.htm

 デバイスドライバのインストール手順については FTDI 社が提供している Installation Guides を参照してくださ い。Installation Guides は以下のホームページで公開されています。ご使用になる OS に合わせてご利用ください。 http://www.ftdichip.com/Support/Documents/InstallGuides.htm

（2）動作モード

 本製品の初期設定では UART モードで動作します。動作モードを切り替える場合は FTDI 社が提供しているユー ティリティソフト「FT Prog」を使って設定を変更する方法と、FTDI 社が提供している FTD2XX ライブラリの関 数を利用したアプリケーションプログラムを作成し、そのアプリケーションプログラムから FT232H に対してコマ ンドを送って動作モードを変更する方法があります。動作モードによっては、どちらか一方の方法でのみ動作モード を変えられるもの、両方の方法で設定しないといけないものもあります。詳細については FTDI 社発行のデータシー トを参照してください。FT232H のデータシートは以下のホームページからダウンロードできます。 http://www.ftdichip.com/Products/ICs/FT232H.htm  「FT Prog」は以下のホームページからダウンロードできます。 http://www.ftdichip.com/Support/Utilities.htm#FT_Prog  FTDI 社では本製品に搭載している FT232H を SPI や I2_{C として使用したときの例を紹介しているアプリケーショ} ンノートやサンプルプログラムを公開しています。動作モードを変更する場合はこれらの資料を参照してください。 Application Note AN_108 – Command Processor For MPSSE and MCU Host Bus Emulation Modes

Application Note AN_113 – Interfacing FT2232H Hi-Speed Devices To I2C Bus Application Note AN_114 – Interfacing FT2232H Hi-Speed Devices To SPI Bus Application Note AN_129 – Interfacing FT2232H Hi-Speed Devices to a JTAG TAP Application Note AN_135 – MPSSE Basics

Application Note AN_167 – FT1248 Dynamic Parallel/Serial Interface Basics

Application Note AN_180 – FT232H MPSSE Example - USB Current Meter using the SPI Interface Application Note AN_188 – C232HM_MPSSE_Cable_in_USB_to_SPI_Interface

Application Note AN_190 – C232HM MPSSE Cable in USB to I2C/SMBus interface

 これらのアプリケーションノートやサンプルプログラムは以下のホームページからダウンロードできます。 アプリケーションノート：http://www.ftdichip.com/Support/Documents/AppNotes.htm サンプルプログラム：http://www.ftdichip.com/Support/SoftwareExamples/CodeExamples.htm ・ ・ ・ ・ ・ ・ ・ ・ ・

多機能 USB 変換モジュール

MM-FT232H

4.　電気的特性

 以下に本製品の入出力端子の電気的特性の概略仕様を示します。この概略仕様は FTDI 社が発行する FT232H の データシート、TI 社が発行する TXS0108E のデータシートから抜粋したものです。詳細についてはそれぞれのデー タシートを参照してください。

（1）FTDI 社 FT232H の電気的特性

表 5　絶対最大定格 項　　目 規　格 単　位 保存温度 － 65 ～＋ 150 ℃ 動作温度範囲 － 40 ～＋ 85 ℃ VCORE供給電圧 － 0.3 ～＋ 2.0 V VCCIO I/O 電圧 － 0.3 ～＋ 4.0 V DC 入力電圧－ USBDP、USBDM － 0.5 ～＋ 3.63 V DC 入力電圧－ハイインピーダンス I/O 端子 （電源が VCCIOのもの） － 0.3 ～＋ 5.8 V DC 出力電流－ Outputs 16 mA 表 6　DC 特性（動作電圧、電流） 　項　目 　　説　　明 最小 標準 最大 単位 　　備　　考

VCORE VCC Core Operating Supply Voltage 1.62 1.8 1.98 V

VCCIO VCCIO Operating Supply Voltage 2.97 3.63 V Cells are 5V tolerant

VREGIN 5V VREGIN Voltage regulator Input 3.6 5 5.5 V 5 volt input to VREGIN

VREGIN 3.3V VREGIN Voltage regulator Input 3.3 3.3 3.6 V 3.3 volt input to VREGIN

Ireg Regulator Current 54 mA VREGIN +5V

Ireg Regulator Current 52 mA VREGIN +3.3V

Icc1 Core Operating Supply Current 24 mA VCORE = +1.8V

Normal Operation

Icc1r Core Reset Supply Current 4.3 mA VCORE = +1.8V

Device in reset state

Icc1s Core Suspend Supply Current 330 µA VCORE = +1.8V

USB Suspend

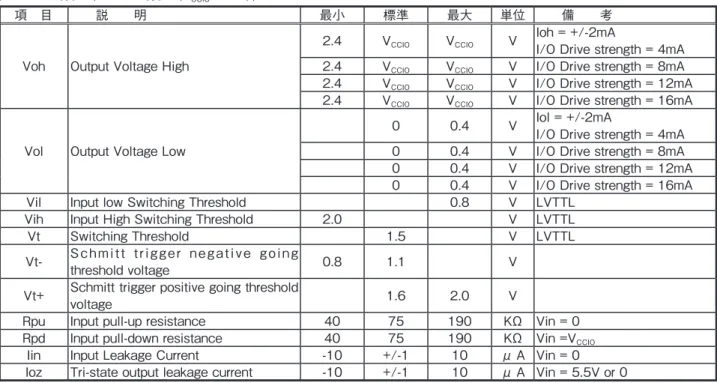

表 7　DC 特性（I/O ピン特性（VCCIO=3.3V））

　項　目 　　説　　明 最小 標準 最大 単位 　　備　　考

Voh Output Voltage High

2.4 VCCIO VCCIO V Ioh = +/-2mA_{I/O Drive strength = 4mA}

2.4 VCCIO VCCIO V I/O Drive strength = 8mA

2.4 VCCIO VCCIO V I/O Drive strength = 12mA

2.4 VCCIO VCCIO V I/O Drive strength = 16mA

Vol Output Voltage Low

0 0.4 V Iol = +/-2mA

I/O Drive strength = 4mA

0 0.4 V I/O Drive strength = 8mA

0 0.4 V I/O Drive strength = 12mA

0 0.4 V I/O Drive strength = 16mA

Vil Input low Switching Threshold 0.8 V LVTTL

Vih Input High Switching Threshold 2.0 V LVTTL

Vt Switching Threshold 1.5 V LVTTL

Vt- S c h m i t t t r i g g e r n e g a t i v e g o i n g

threshold voltage 0.8 1.1 V

Vt+ Schmitt trigger positive going threshold

voltage 1.6 2.0 V

Rpu Input pull-up resistance 40 75 190 KΩ Vin = 0

Rpd Input pull-down resistance 40 75 190 KΩ Vin =VCCIO

　　項　　目 _最小 規格 _最大 単位

VCCA _{Supply voltage range} –0.5 4.6 V

VCCB –0.5 5.5 V

VI Input voltage range A port_{B port} –0.5_–0.5 4.6_6.5 V

VO Voltage range applied to any output in the high-impedance or _{power-off state} A port_{B port} –0.5_–0.5 4.6_6.5 V

VO Voltage range applied to any output in the high or low state A port_{B port} –0.5_–0.5 V_VCCA+0.5 V

CCB+0.5

IIK Input clamp current VI<0 –50 mA

IOK Output clamp current VO<0 –50 mA

IO Continuous output current ± 50 mA

Continuous current through VCCA, VCCB, or GND ± 100 mA

Tstg Storage temperature range –65 150 ℃

表 9　推奨動作条件

　　項　　目 VCCA VCCB 最小 最大 単位

VCCA _{Supply voltage} 1.2 3.6 _V

VCCB 1.65 5.5

VIH

High-level input voltage

A-Port I/Os 1.2V to 1.95V 1.65V to 5.5V VCCI–0.2 VCCI

V 1.95V to 3.6V VCCI–0.4 VCCI B-Port I/Os 1.2V to 3.6V 1.65V to 5.5V VCCI–0.4 VCCI OE VCCA× 0.65 5.5 VIL Low-level input voltage A-Port I/Os 1.2V to 1.95V 1.65V to 5.5V 0 0.15 V 1.95V to 3.6V 0 0.15 B-Port I/Os 1.2V to 3.6V 1.65V to 5.5V 0 0.15 OE 0 VCCA× 0.35 Δt/Δv Input transition

rise or fall rate

A-Port I/Os push-pull driving

1.2V to 3.6V 1.65V to 5.5V 10 ns/V

B-Port I/Os push-pull driving Control input

TA

Operating free-air

多機能 USB 変換モジュール

MM-FT232H

表 10　電気的特性 項目 条件 VCCA VCCB TA= 25℃ –40℃ to 85℃ _単位 最小 標準 最大 最小 最大 VOHA I_VOH=–20µA, IB≧ VCCB–0.4V 1.2V 1.65V to 5.5V VCCA× 0.67 _V 1.4V to 3.6V VCCA× 0.67 VOLA IOL=135µA, VIB≦ 0.15V 1.2V 1.65V to 5.5V 0.25 V IOL=180µA, VIB≦ 0.15V 1.4V 0.4 IOL=220µA, VIB≦ 0.15 V 1.65V 0.4 IOL= 300 µA, VIB ≦ 0.15V 2.3V 0.4 IOL=400µA, VIB≦ 0.15V 3V 0.55 VOHB IOH=–20µA, VIA≧ VCCA–0.2V 1.2V 1.65V to 5.5V V 1.4V to 3.6V VCCB× 0.67 VOLB IOL=220µA, VIA≦ 0.15V 1.2V to 3.6V 1.65V 0.4 V IOL=300µA, VIA≦ 0.15V 2.3V 0.4 IOL=400µA, VIA≦ 0.15V 3V 0.55 IOL=620µA, VIA≦ 0.15V 4.5V 0.55 II OE VI=VCCI or GND 1.2V 1.65V to 5.5V ± 1 2 µA IOZ A or B _port 1.2V 1.65V to 5.5V ± 1 ± 2 µA ICCA V_II=VO=Open, O=0 1.2V 1.65V to 5.5V 1.5 ± 2 µA 1.4V to 3.6V 2.3V to 5.5V 2 3.6V 0V 2 0V 5.5V –1 ICCB V_II=VO=Open, O=0 1.2V 1.65V to 5.5V 1.5 µA 1.4V to 3.6V 2.3V to 5.5V 6 3.6V 0V –1 0V 5.5V 1 ICCA+ ICCB V_II=VCCI or GND, O=0 1.2V 2.3V to 5.5V 3 µA 1.4V to 3.6V 8 ICCZA V_II=VO=Open, O=0, OE=GND 1.2V 1.65V to 5.5V 0.05 µA 1.4V to 3.6V 2 ICCZB VI=VO=Open, IO=0, OE=GND 1.2V 1.65V to 5.5V 4 µA 1.4V to 3.6V 6 Ci OE 3.3V 3.3V 4.5 5.5 pF Cio A port 3.3V 3.3V 6 7 pF B port 5.5 6

5.　主な仕様

表 11　MM-FT232H の主な仕様 基板寸法 26mm × 55mm 電源電圧 Vcc +5V Vccio +3.3V 多機能 USB 変換 IC FTDI 社製 FT232H 用途 評価 / 学習 / 電子工作用

1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 D D C C B B A A 2012/06/14

SW

120

03

1 USB I/F 1 MM-FT232H 1.0.0 Pr od uc t Ti tle Da te Re vi sio n DRA W ING No . Sh ee t PWB-MMFT232H-A C3 0.1 u 1 2 3 4 5 S CN1 UX6 0A -MB -5S T US B Mi ni B USB 5V 1 2 3 4 5 6 7 CN2 22P8 56 1-07 R1 0B-01 G 基板 端スル ーホー ル × ７ 1: VDD 2: VSS 3: TCK/S CL/TXD 4: TDI/S DA/RXD 5: TDO/S DA/RTS 6: INT/D TR 7: TMS/C S/CTS 2 1 F1 nano SMDC0 50 F/13 .2 -2 FB3 BLM1 8A G 60 1S N1 D C4 10u R7 12k± 1％ 3v3 R4 10k C6 0.1 u VCC A 37 RES ET 34 VRE GIN 40 USB DP 7 USB DM 6 G ND ₂₂ ACB US0 21 V CC IO 12 G ND ₁₀ G ND ₁₁ RI/ GPIOL3 20 DCD /GPIOL 2 19 DSR /GPIOL 1 18 DTR /GPIOL 0 17 CTS /TMS/C S 16 RTS /TDO/D I 15 RXD /TDI/D O 14 TXD /TCK/S K 13 XCS I 1 XCS O 2 A GN D ₄ TES T 42 A GN D A GN ₉ D ₄₁ G ND ₂₃ G ND ₃₅ G ND 36 G ND ₄₇ G ND ₄₈ EED ATA 43 EEC LK 44 EEC S 45 REF 5 VCC CORE 38 VCC D 39 V PH Y 3 V PL L 8 V CC IO 24 V CC IO 46 ACB US1 25 ACB US2 26 ACB US3 27 ACB US4 28 ACB US5 29 ACB US6 30 ACB US7 31 ACB US8 32 ACB US9 33 U1 FT2 32 HL R6 2.2 k C5 0.1 u R5 10k FB1 BL M1 8A G 60 1S N1 D FB2 BL M1 8A G 60 1S N1 D C1 0.1 u C2 0.1 u C11 0.1 u C12 0.1 u C7 22p C8 22p C10 0.1 u PWR C9 4.7 u C13 0.1 u C15 0.1 u C16 0.1 u C17 0.1 u 1 2 G R N PW R 19 -2 13 /G 6C -BM1 N2 B/3 T(EL J) R1 1.5 k A2 3 VCC A 2 A1 1 GND 11 B3 17 VCC B 19 OE 10 B4 16 B1 20 B2 18 A3 4 A4 5 A5 6 A6 7 A7 8 A8 9 B5 15 B6 14 B7 13 B8 12 U2 TXS 01 08 EP W A C0 _AC1 _AC2 _AC3 _AC4 _AC5 _AC6 A C8 _AC9 PWR A2 3 VCC A 2 A1 1 GND 11 B3 17 VCC B 19 OE 10 B4 16 B1 20 B2 18 A3 4 A4 5 A5 6 A6 7 A7 8 A8 9 B5 15 B6 14 B7 13 B8 12 U4 TXS 01 08 EP W PWR PWR 1 2 YL W LED1 19 -2 13 /Y2 C-A P1 Q2 B/3 T(EL J) 1 2 ORG LED2 19 -2 13 /S 2C-A N1 P2 B/ 3T (EL J) R2 470 R3 470 R9 0 R8 0 JP 2 A D0 _AD1 _AD2 _AD3 _AD4 _AD5 _AD6 _AD7 NC 4 NC 2 3 1 Y1 SEG 11 12 .0 00 MHz 1 2 3 _JP1 25 44 -1 X4 0G -11 .8 (3 pi n) XJP 1 25 46 -0 1B C14 0.1 u RS T P5. L P5. L VCC IO VCC IO VCC IO VCC IO VCC IO VCC IO VCC IO VCC IO VCC IO VCC IO VCC IO P5. L A C7 VCC IO 3v3 A D0 _AD1 _AD2 _AD3 D4_{A A}D5 _AD6 _AD7 _AC9 1 2 3 4 5 6 7 8 9 _{10 11 12} TB1 PAD_1 2 USB 5V P5. L A C0 _AC1 _AC2 _AC3 C4_{A A}C5 _AC6 _AC7 _AC8 1 2 3 4 5 6 7 8 9 10 11 12 TB2 PAD_1 2 C18 0.1 u VCC IO C19 0.1 u C20 0.1 u PWR C21 0.1 u JP 3 JP 4 JP 5 CS 1 CLK 2 DI 3 DO 4 VSS 5 NC 7 VCC 8 ORG 6 U3 93LC5 6C-I/S T JP 6 C6,R8: 未実装

多機能 USB 変換モジュール

MM-FT232H

◎お願いとご注意

＜サポート・お問い合わせについて＞ ●サポートに関する情報は当社のホームページ（http://www.sunhayato.co.jp/）に掲載します。 ●本製品に関するお問い合わせは当社ホームページのお問い合わせページ（https://www.sunhayato.co.jp/ inquiry/）よりお願いします。 ●お問い合わせは本製品に関する内容のみに限らせていただきます。お客様が本製品を用いて設計した回路、プロ グラム、それらに起因する不具合などについてはお答えできかねますので、あらかじめご了承ください。 ●お問い合わせの前には、設計した回路、プログラムが間違っていないか、組立てたときに接続を間違っていない かなど、よくご確認ください。 ＜お取り扱いについて＞ ●子供の手の届くところに置かないでください。 ●本製品は静電気に弱い部品を使用しています。不慮の事故を防ぐために使用しないときは帯電防止袋に入れて保 管してください。 ●一般的に半導体を使用した製品は誤動作したり故障することがあります。半導体の誤動作や故障の結果として事 故や損害などを生じさせないように考慮した安全設計をご購入者の責任で行ってください。 ●電気的雑音を多く発生する機器のそばでのご使用は、誤動作の原因となりますので避けてください。 ●直接日光の当たる場所、高温になる場所、湿気やほこりが多い場所では保管しないでください。 ●本製品が「外国為替及び外国貿易法」に基づき安全保障貿易管理関連貨物・技術に該当する場合、輸出または国 外に持ち出す場合は、日本国政府の許可が必要です。 ●本製品は多機能 USB 変換 IC の学習･評価用に使用されることを意図しています。高い品質や信頼性が要求され 故障や誤作動が直接人命を脅かしたり人体に危害を及ぼす恐れのある、医療、軍事、航空宇宙、原子力制御、運 輸、移動体、各種安全装置などの機器への使用は意図も保証もしておりません。 ●本製品の使用、誤った使用および不適切な使用に起因するいかなる損害等についても、当社はいっさいの責任を 負いかねます。 ＜この説明書について＞ ●この取扱説明書の一部、又は全部を当社の承諾なしで、いかなる形でも転載又は複製されることは堅くお断りし ます。 ●この取扱説明書に掲載しております内容は、本製品をご理解いただくためのものであり、その使用に関して、当 社及び第三者の知的財産権その他の権利に対する保証、又は実施権の許諾を意味するものではありません。 ●本製品の製品仕様及び取扱説明書は、改良などのため予告なく変更したり、製造を中止する場合があります。 ●本資料中の製品名および会社名は各社の商標、または登録商標です。
