(1)

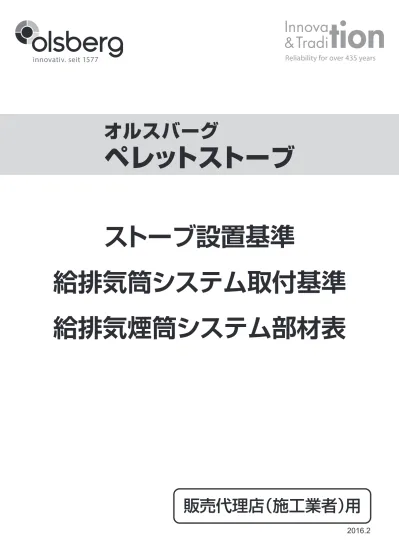

ストーブ設置基準

給排気筒システム取付基準

給排気煙筒システム部材表

(2)

2

はじめに

ペレットストーブが持っている機能を十分に発揮し安全にそして快適に取扱い頂くためには、本機の設 置場所、給排気筒の形状・施工方法並びにメンテナンスが重要になります。木質バイオマス燃料のペレッ トを理想的に燃焼させ、効率のよい運転、快適な動作を得るためには、給排気筒が重要な役割を果たしてい ます。 取付けには建物や設置する居室空間の構造、給排気筒等設置する周辺の条件、これらのことを考慮しな がら正しく設置してください。

本機の設置について

本機を可燃性の床に直接置かないでください。前面ドア を開けた時に灰や燃えかすが落ちてくる可能性があります ので、前面500mm側面300mmを覆う不燃材のプレー ト等の上に本体を設置してください。 壁面との離隔距離は弊社承認図に記載された距離を遵守 してください。 ※建築基準法における火気使用室の内装制限の適用対象 として申請する場合は、平成21年、国土交通省告示第 225号「準不燃材料でした内装の仕上げに準ずる仕上 げを定める件」に基づく設置例を別途ご用意しておりま すので弊社に問合せください。 壁面以外の可燃物(カーテン等)も承認図に記載された可燃壁に対する離隔距離を遵守してください。 本体と上方可燃物は1000mm以上、離隔してください。 コンセントボックスは本体の後方で床からおおよそ300mm以内の高さに設置され、コードは壁の立 上がり部分を這わせて接続してください。 コンセントを本体上方に設置し、コードを上方から垂らして接続させることはしないでください。本 体のトッププレート周辺は高温になり、コードが破損する危険があります。 300 300 500 壁面まで 保護材 (不燃材) 可燃材床 (単位:mm) 前面 側面 側面 300mm以内 床面の保護 コンセントボックスの位置

(3)

給排気筒の設置について

ペレットストーブは、排気ファンの風力と、温度差によって得られる上昇気流=ドラフトの力も借りて 燃焼によって出る排煙を排出しなくてはいけません。立ち上がり排気筒内でスムーズなドラフトを得るた めには排煙温度を高温に保つこと、排気筒がまっすぐ一定の距離立ち上がっていることが重要です。排煙 温度を高温に保つために排気筒は二重管またはシングル管部は断熱材(法定不燃材として認定を受けたも の)を被覆するようにしてください。 排煙温度が低くなると立ち上げ筒内でドラフトが得られず排煙が滞留し、筒内に煤・タールが付着し やすくなります。これらの付着が続くと排気筒内が細くなり十分な排気がされなくなります。放置す るとストーブの運転に支障をきたします。 排気筒は本体口元から室外に向けて水平に壁貫通させ、この横引き部分は点検・掃除しやすい設置並び に部材を使用してください。 排気口元から室内で短い「立ち上げ」(1m以内)と「90°曲がり」の後、壁貫通させると「曲がり」、 「横引き」部分で排煙が停滞し、煤が付着しやすくなります。「曲がり」部分は点検・掃除が容易な部材の 使用を推奨します。また、立ち上げ筒が短いまま、給排気口が隣合い、外壁の面に沿った配置の部材は 使用しないでください。 点検口キャップを外すとストーブ 排気口元まで直線になる排気筒の 接続としてください。横引き部分 の口元まで目視が可能となり、点 検・掃除がしやすくなります。 室内で排気口元から90°曲がり等 を使用して立上げ壁貫通させると 煤が付着しやすくなり、また室内 煙筒内の点検・掃除が容易でなく

給気

排気

ストーブ 本体 300mm以上 横引き全長 1500∼2000mm

(4)

壁貫通部の煙筒回りには、必ず断熱材を被覆してください。 壁内可燃物と排気管とは30mm以上のクリア ランスを取り、その間には不燃性断熱材を被覆 してください。 〈室外立ち上げの場合〉 排気筒トップ口と外壁との離隔距離は300mm以 上にしてください。 1500 〜 2000mm立ち上げ筒を接続してください。 ※排気筒トップが軒下になる場合、軒の直下は風圧 帯の高気圧エリアになりますので、トップの配置 はこのエリアを避けてください。トップの位置は 軒と地面の中間位を推奨します。 ※横引き筒の長さは立ち上げ筒の 1/3 以内として ください。 ストーブ 本体 300mm以上 横引き全長 (立ち上げ筒の長さ) ※1 1500∼2000mm 排気管インナー 80 120 スリーブ管 壁貫通穴155 二重管アウター 30mm以上 壁 室内化粧フランジ 室内フランジ 室外フランジ 断熱材 スリーブ管 160

(5)

〈室内立ち上げの場合〉(寒冷地、多積雪地域向け) ロックウール レジスター(FF接続の場合) 二重管中空部に 断熱ウールを詰める ※中空部が通気している と排煙温度が下がり立 ち上がり筒でドラフト が得られなくなります。 給気ホース (結露防止カバーを被覆して下さい。) ジョイント(シングル管) 1500 〜 2000mm 立ち上げ筒を接続して ください 壁貫通横引き筒は 600mm以内 寒冷地においては室外立ち上 げ筒で設置すると低温外気の影 響で排煙温度が下がりドラフト が得られずにスムーズな排気が 出来なくなります。煙筒周辺と の温度差がないとドラフトを得 られないために、排煙温度に影 響するような周辺が低温である 室外を避けて、室内で立ち上げ 筒を設置して、可能な限り短い 壁貫通横引き筒で排気する煙筒 の設置をお願いします。 また、外気直接導入(FF接続) のため給気口を室外に設置する 場合、積雪により給気口が覆わ れない高い位置を確保してくだ さい。 可燃壁に対する二重中空 管並びにシングル管(断熱 材被覆)の最低離隔距離は 80mm 排気筒トップと窓など開口部との離隔距離は 上方600mm以上、側方300mm以上とする。 スリーブセット 二重スライド管 シングルスライド管 ALGC付ロックウールを 被覆してください。 600mm 300mm以上 窓

(6)

排気筒トップ口方向と可燃物との離隔距離は600mm以上とする。 室外フランジ、煙筒支持部材端部と壁面、固定ビ スには必ずコーキング材等による雨仕舞処理を施す こと。 排気筒トップの場所が、排気方向と は逆方向の風の影響を受けて風圧帯※に なるところには設置しないでください。 また、屋根から落ちた雪が直接当たら ない場所へ設置してください。 排気筒システム周辺で壁に向かう強 風が吹いた場合、排煙に含まれる煤 で周辺の壁が黒く煤けることがあり ます。これについてはお客様に事前 に必ずご周知してください。 ※風圧帯とは 風が建物などの障害物にぶつかり 渦巻いて発生する高気圧帯のことで す。煙突トップが風圧帯の中にある と排煙が正常に抜けることが出来なくなります。 近隣住宅との距離が近い場合は、排煙と臭いが出ることを事前に了承頂くなどの配慮をお願いします。 600mm以上 600mm以上 可燃物 ストーブ 本体 コーキング材等による 雨仕舞処理を施すこと 風圧帯

(7)

〈重要〉給排気筒のメンテナンス

本体の定期的な点検も必要ですが、給排気筒の点検・掃除は最も重要です。設置業者様、ユーザー様の ダブルチェックを心掛けてください。 シーズン前に必ず点検・掃除を行う。 シーズン中は1ヶ月に1回、特に壁貫通横引き煙筒内を点検し、煤の付着が多い場合は掃除を行う。 シーズン終了後は排煙トップにキャップ等を取付けて鳥等の侵入を防ぐ。給気入口にもキャップ等を取 付けて外気の侵入を防いでください。

使用ペレット燃料の保管

ペレットの含水率は10%以下のものをご使用頂くことを推奨しております。これらのペレットを湿度 の高いところに置いておくと湿気を吸ってしまい、含水率が高くなります。含水率が高いペレットをご使 用になりますと着火しにくい、煙が多く出る、煙筒内に煤が多く付着してより良い燃焼を妨げる等のエラー 発生の原因となります。

使用ペレットについて

オルスバーグでは、ホワイトペレットまたは品質の良い全木ペレットの使用をお願いしております。 詳しくは、お買い求めの販売店にご相談頂くか本機取扱説明書の燃料(ペレット)について…をご参照 ください。 バークペレットはクリンカーが多く発生し、本体内部・煙筒内に煤が著しく付着しますので使用し ないでください。

(8)

オルスバーグ ペレットストーブ給排気筒システム

ペレットストーブは木質バイオマス燃料のペレットを燃焼させるため、排煙が通る排気筒内に煤がある 程度付着します。そのためシーズン中においても定期的な点検が必要であり、点検が容易にできることが 必要条件です。また、給排気を同時に行う給排気筒においては低温の外気と高温の排気が触れ合うことに なり、排煙温度が急激に下がり煤が付着しやすくなったり、排気筒内で結露が起きることもあります。 オルスバーグペレットストーブ給排気筒システムは、断熱材で排気管を覆うこと、二重管の中空部に断 熱材(イソウールバルク)を施すことで排煙温度の低下を防ぎ、結露により発生するタールや煤の付着を 最小限に抑えることを考慮してペレットストーブ用に特別に開発されました。 〈室外立ち上げの場合〉 排気口元から開口方向へ直線的に横引きし、二重ボックスクロス筒を接続することによりクロス筒の点 検口からストーブ排気口元までの横引き内部が簡単に目視が可能で点検・掃除が容易に行えます。 〈室内立ち上げの場合〉 排気口元に点検口付シングルボックスベント筒を接続し、二重管で立ち上げ、更に二重ボックスクロス 筒で横引管を接続します。2箇所の曲がり部分に点検口があり、点検・掃除が容易に行えます。 オルスバーグでは、給排気システムの特に排気管を容易に定期的に点検・掃除を行って頂けるよう、各 所にこだわりの部材を使用しています。ストーブが持っている優れた性能がスムーズに発揮されるために は日頃の点検・掃除が重要です。

こだわりの給排気筒形状

二重ボックスクロス筒(点検口付)の特長

口元の反対方面に点検口が あることで横引き部分が口 元までダイレクトに目視が 可能となりました。 ・トップ部分を外し、立ち 上がり 筒にブラシを通し てください。 ・トップ部分は外して細部 まで入念に煤等を落とし てください。 この横引き部分の排気管内 に煤が付着しやすいのでブ ラシで落とし掃除機で吸引し 取り除いてください。 袋を付けて 煤を落とし入れます。 〈室外立ち上げの場合〉 ブラシ 二重ボックスクロス筒 点検口 室外側 ブラシ 二重管 壁 ブラシ フランジ 二重ボックスクロス筒 点検口付シングルボックスベント筒 室外 〈室内立ち上げの場合〉 「曲り」と「横引き」部分は排煙が滞留し易く、更に外気温 の影響を受けて煤が付着し易い部分であることから、頻繁に 点検・掃除をする必要があります。二重ボックスクロス筒は立 ち上げ上部と横引き筒を容易に点検出来るような設計になって おります。 立ち上げ筒内の掃除は上から下に向けて行い、横引き筒内 の掃除は室内から室外に向けて行うことが出来ます。

(9)

点検口付シングルボックスベント筒(室内立ち上げ用)の特長

ストーブ本体排気口元から立ち上げ筒下部の横引き 筒内の点検・掃除を側面の点検口から出来ます。また、 両側面に点検口を設けているため、立ち上げ筒内のブ ラッシングで落ちてきた煤をこのボックスで受けて取 り除き易くなっています。 全ての二重管の中空部の各上下部分に断熱材を 施してください。 この断熱材はオルスバーグ煙筒部材で 取扱っております。 (品名:イソウールバルク) この処置を怠ると中空部に冷たい外気が侵入 し、排煙温度を下げるため、排気管内に煤を 付着させてしまいます。 中空部の空気層を 高温に保つ

イソウールバルク(二重排気筒中空部用断熱材)立ち上げ筒

二重管の中空部が塞がれていないと、空気が常に流れて 外気温と同じ状態になり、断熱性能が低くなり、排煙温度 を下げることになります。排煙温度が下がるとドラフトが 得られなくなり、煙筒内で排煙が停滞し煤の付着または結 露の要因となります。 そのため立ち上げ、壁貫通、横引きに使用される全ての 二重管の中空部の各上下部分に断熱材を施して、中空部の 空気を部材毎に塞いで断熱性能を高めていただくことを推 奨します。 シングル管 排気口元 ストーブ本体 排煙

(10)

ウォールスルースリーブセットの特長 

スリーブ管内にALGC付グラスウール25mm(断熱材)が付属されていますので、当スリーブセット を壁貫通させてセット後に二重横引き筒(外径φ120)を挿入するだけで、追加の壁内部断熱処理を施 す必要がありません。(排気筒と壁側面のクリアランスは空気層:20mm、断熱材層17mmになります。) 室外のフランジと壁面の雨仕舞処理を十分に行ってください。 当スリーブセットを壁貫通させる場合の穴開け径はφ160になります。 室内化粧フランジ(二つ割) 室内フランジ スポンジ 室外フランジ 室外フランジ 室内フランジ 雨仕舞処理 122 220 220 220 120 〈室内側からの見取図〉 〈室外側からの見取図〉 ※ALGC付グラスウール25mmを約17mmにした後、スリーブにセットしてください。 ※オルスバーグ「レバナ」を 右図の通り設置する際、壁 下部に巾木がある場合、室 内フランジが干渉しますの で巾木を除去するか、或は フランジ上部に巾木と同厚 の木板等をはさみ込み設置 して下さい。 スリーブ径φ155 壁 ストーブ ストーブ ウール ウール ウォールスルー スリーブセット ウォールスルー ウール 〈室内立ち上げ〉 〈室外立ち上げ〉 ・スリーブ管径φ155,管長L=400 ・グラスウール内径φ120,t=25,L=500

(11)

二重断熱煙突 二重断熱煙突

レジューサー(φ150→φ80)の特長

既存の薪ストーブ用二重断熱煙突にペレットストーブを接続する場合には、スライドアダプターφ150 にレジューサーを使用して室内立ち上げ排気筒を接続してください。 スライドアダプターφ150 スライドアダプターφ150 レジューサー レジューサー

(12)

① 給排気筒システム(室外

4 4

立ち上げ)、主な施工手順

パラレル設置

①壁面への穴開け…排気口元の壁面垂直に口元芯高さにφ 160の穴をコアドリル等で開ける。 ②ウォールスルースリーブセットを仮当てしてスリーブと外 壁面がフラットになる長さで切断する。 ALGC付グラスウールをセット(長さ調節)する。壁穴 に固定する。 ③給気外気導入の場合(FF接続)、室外給気口が積雪・風圧 帯(負圧)等の影響を受けない場所になるよう、穴を開け、 給気ホースを接続して回りは結露防止のためカバーを被覆 してください。 ④二重管(スライド管、直管、曲り) には全て、中空上下部のみ断熱材(イ ソウールバルク)を詰めてください。 ⑤本体背面離隔距離、外壁面⇔煙筒 離隔距離を確認して壁貫通部材の 二重スライド管長さを調節し、ア ダプター(二重管⇔シングル)を 接続します。排気口元にシングル スライド管をジョイントとして接 続仮置きしてください。 ⑥ウォールスルースリーブセットの室 内フランジ類を固定してください。 ⑦室外壁貫通部材にスリーブセット の室外フランジをセット後、二重 ボックスクロス筒、二重中空直管を接続してください。 ⑧二重直管と外壁面をウォールステーで固定してください。 ⑨トップにキャップ、フード等を取付け後、室外フランジ、ウォールステー、室外の二重管が水平となる 接続部の雨仕舞処理を行ってください。 ⑩排気口元シングルスライド管に本体リアスペース内には断熱カバーを被覆、本体リアスペース外から 壁貫通部材二重管までのシングル部にはALGC付ロックウールを被覆してください。 ⑪ウォールスルースリーブセットの室内化粧フランジを取付けてください。 壁厚の違いにより使用するウォールスルー筒の長さを変えてください。 例)1. 壁厚150mm   背面離隔距離300mm  2. 壁厚200mm   背面離隔距離300mm    ※ストーブ背面壁を不燃仕上げとし離隔距離を短くした場合(最短150mm)、この限りではありません。 ストーブ 壁 背面壁とストーブ正面が平行になる設置 の場合:二重スライド管全長L=320  シングルスライド管全長L=360 の場合:二重スライド管全長L=370  シングルスライド管全長L=360 120 110 85 スリーブ管 ストーブ本体 壁 二重スライド管  全長 320  有 270 シングルスライド管  全長 360  有 310 ※SAP-80-SL300 アダプター 150 135 50 300 320 130 160 壁穴 雨仕舞処理 雨仕舞処理 ALGC付き ロックウールを 被覆 断熱カバーを被覆 129.5 155 (単位:mm)

(13)

コーナー設置

①壁面への穴開け…45°背面の離隔距離、下記平面スケッチの壁コーナーからの距離を参照の上、口元 芯高さにφ160の穴をコアドリル等で開ける。 ②ウォールスルースリーブセットを仮当てしてスリーブと外壁面がフラットになる長さで切断する。  ALGC付グラスウールをセット(長さ調節)する。壁穴に固定する。 ③給気外気導入の場合(FF接続)、室外給気口が積雪・風圧帯(負圧)等の影響を受けない場所になる よう、穴を開け、アルミフレキパイプを接続して回りは結露防止のためカバーを被覆してください。 ④二重管(スライド管、直管、曲り)には全て、中空上下部のみ断熱材(イソウールバルク)を詰めて ください。 ⑤壁貫通部材の二重スライド管長さを調節し、アダプター(二重管⇔シングル)、45°シングル管を接続 します。排気口元にシングルスライド管を最短長で接続し、最伸長にすると45°シングル管に接続し ます。 ⑥これより先は、パラレル設置⑥以降の手順で施工してください。 壁厚の違いにより使用するウォールスルー筒の長さ、外壁面からウォールスルー筒端部の距離が若干変 わります。 例)1. 壁厚150mm   背面離隔距離315mm ストーブ 壁 コーナー壁面に正面を45°中心に向けて設置 の場合:二重スライド管全長L=320  シングルスライド管全長L=320 45° 85 90 110 320 135 135 50 315 315 シングルスライド管  全長 320  有 270 ※SAP-80-SL200 アダプター 446 431 150壁厚 壁 ストーブ 315 110 85 90 129.5

(14)

② 給排気筒システム(室内

4 4

立ち上げ)、主な施工手順

パラレル設置

①壁面への穴開け…本体排気口元芯から垂直上の1500 〜 2000mmの高さで排気トップ位置と周辺 の状況が設置基準に見合う場所にφ160の貫通穴を開ける。 ②ウォールスルースリーブセットを仮当てしてスリーブと外壁面がフラットになる長さで切断する。 ALGC付グラスウールをセット(長さ調節)する。壁穴に固定する。 ③給気外気導入の場合(FF接続)、室外給気口が積雪・風圧帯(負圧)等の影響を受けない場所になる よう、穴を開ける。給気ホースを接続してパイプ回りは結露防止のため断熱材を被覆してください。 ④二重管(スライド管、直管、曲り)には全て断熱材(イソウールバルク)を詰めてください。 ⑤本体背面離隔距離、二重ボックスクロス筒/シングル ボックスベント筒の横有効長等から二重スライド管の 有効長を調整し、ウォールスリーブセットに仮置きする。 ⑥二重ボックスクロス筒、二重中空直管を接続し、二重 中空直管と可燃壁との最低離隔距離を遵守してウォー ルステーを固定してください。 ⑦本体背面の規定離隔距離を遵守して本体を配置し、排 気口元にシングル管、シングルボックスベント筒、シ ングルスライド管、アダプター、上部の二重中空直管 を接続します。 ⑧シングル立ち上げ筒にはALGC付ロックウールを被覆 してください。 ⑨口元シングル管、給気ホースには断熱カバーを被覆し てください。 ⑩室外フランジ、室外の二重スライド管とエルボ管の接 続部の雨仕舞を行ってください。 ⑪排気トップにアミキャップ、トップフードを取付けて ください。 壁厚の違いにより壁貫通スライド管の全長を変えてく ださい。 例)1. 壁厚150mm   本体背面離隔距離300mm    2. 壁厚200mm   本体背面離隔距離300mm   ストーブ 壁 背面壁とストーブ正面が平行になる設置 の場合:二重スライド管全長L=355 の場合:二重スライド管全長L=305 断熱カバーを 被覆してください。 ALGC付ロックウールを 被覆してください。 シングル管150使用 壁 ストーブ 70 110 185 120 雨仕舞処理 アダプター

(15)

コーナー設置

①壁面への穴開け…本体背面の離隔距離、下記平面スケッチを参照の上、壁コーナーからの距離を計算 し、その垂直上の1500 〜 2000mmの高さで排気トップ位置と周辺の状況が設置基準に見合う場 所にφ160の貫通穴を開ける。 ②これ以降の手順は、パラレル設置②と同様の手順で施工する。 壁厚の違いにより使用する二重スライド管(ウォールスルー部材)の長さを変える必要があります。 ストーブ 壁 コーナー壁面に正面を45°中心に向けて設置 ALGC付ロックウールを 被覆してください。 断熱カバーを被覆してください。 シングル管100使用 Ⓐシングルボックスベント筒の作業性をよくするために本体と壁の離隔距離を336にする場合 Ⓑ本体と壁の離隔距離を211mmにする場合 (45°シングル管を使用せず、シングルボックス ベント筒立上り接続で45°に振る) 壁 ストーブ 185 150 150 336 448 336 300 80 150 61 62 78 壁厚 外 排気口元 給気口元 45°シングル管使用 シングル管100使用 135 50 (単位:mm) 壁 ストーブ

〈平面図〉

〈側面図〉

150 150 150 211 237 211 80 61 62 78 壁厚 外 排気口元 シングル管150使用 給気口元 135 50 (単位:mm)

(16)

オルスバーグ ペレットストーブ煙筒システム部材表

パラレル設置、壁厚150mm、背面離隔距離300mmの場合、必要な部材は下記の通りになります。 部材表番号 商品コード 部材名 必要数 本体価格 合計本体価格 1 43/9998.0305 二重ボックスクロス筒 BP 1 31,000 31,000 2 43/9998.0301 ウォールスルースリーブセット BP 1 23,000 23,000 3 43/9998.0311 二重スライド管270 BP 1 10,000 10,000 4 43/9998.0345 アダプター(シングル⇔二重) 1 1,800 1,800 5 43/9998.0335 シングルスライド管300 1 3,250 3,250 7 43/9998.0318 二重直管900 BP 2 10,400 20,800 8 43/9998.0323 二重エルボ90°BP 1 7,800 7,800 8 43/9998.0321 二重エルボ30° BP 1 7,800 7,800 9 43/9998.0351 スライドウォールステー BP 2 4,200 8,400 10 43/9998.0242 二重中空部断熱材ウールバルク 300g 1 1,000 1,000 11 43/9998.0361 ALGC付ロックウール 1m 1 2,370 2,370 12 43/9998.0251 アミキャップφ80 1 1,040 1,040 13 43/9998.0371 給気ホースφ80 1 2,400 2,400 13 43/9998.0372 ジョイント 1 900 900 13 43/9998.0373 ワイヤーバンド 1 300 300 14 43/9998.0355 トップフード BP 1 9,000 9,000 15 43/9998.0365 断熱・結露防止カバー 1m 1 1,800 1,800 合計 132,660 ※アルミテープ、コーキング材、ウォールステーバンド固定ビス、等は別途ご用意ください。 ※BPは塗装:ブラック コーナー設置、壁厚150mm、45°背面離隔距離315mmの場合、必要な部材は下記の通りになります。 部材表番号 商品コード 部材名 必要数 本体価格 合計本体価格 1 43/9998.0305 二重ボックスクロス筒 BP 1 31,000 31,000 2 43/9998.0301 ウォールスルースリーブセット BP 1 23,000 23,000 3 43/9998.0311 二重スライド管270 BP 1 10,000 10,000 4 43/9998.0345 アダプター(シングル⇔二重) 1 1,800 1,800 5 43/9998.0336 シングルスライド管200 1 2,700 2,700 6 43/9998.0341 ジョイントシングルエルボ45° 1 2,760 2,760 7 43/9998.0318 二重直管900 BP 2 10,400 20,800 8 43/9998.0323 二重エルボ90°BP 1 7,800 7,800 8 43/9998.0321 二重エルボ30° BP 1 7,800 7,800 9 43/9998.0351 スライドウォールステー BP 2 4,200 8,400 10 43/9998.0242 二重中空部断熱材ウールバルク 300g 1 1,000 1,000 11 43/9998.0361 ALGC付ロックウール 1m 1 2,370 2,370 12 43/9998.0251 アミキャップφ80 1 1,040 1,040 13 43/9998.0371 給気ホースφ80 1 2,400 2,400 13 43/9998.0372 ジョイント 1 900 900 13 43/9998.0373 ワイヤーバンド 1 300 300 14 43/9998.0355 トップフード BP 1 9,000 9,000 15 43/9998.0365 断熱・結露防止カバー 1m 1 1,800 1,800 合計 134,870 ※アルミテープ、コーキング材、ウォールステーバンド固定ビス、等は別途ご用意ください。 ※BPは塗装:ブラック

室外立ち上げの場合

※価格はすべて税抜です

(17)

パラレル設置、壁厚150mm、背面離隔距離300mmの場合、必要な部材は下記の通りになります。 部材表番号 商品コード 部材名 必要数 本体価格 合計本体価格 1 43/9998.0305 二重ボックスクロス筒 BP 1 31,000 31,000 2 43/9998.0307 シングルボックスベント筒(点検口付) 1 45,800 45,800 3 43/9998.0301 ウォールスルースリーブセット BP 1 23,000 23,000 4 43/9998.0311 二重スライド管270 BP 1 10,000 10,000 5 43/9998.0332 シングル管150 1 1,350 1,350 6 43/9998.0335 シングルスライド管300 1 3,250 3,250 7 43/9998.0345 アダプター(シングル⇔二重) 1 1,800 1,800 8 43/9998.0318 二重直管900 BP 1 10,400 10,400 8 43/9998.0317 二重直管600 BP 1 9,000 9,000 9 43/9998.0321 二重エルボ30° BP 1 7,800 7,800 10 43/9998.0351 スライドウォールステー BP 2 4,200 8,400 12 43/9998.0242 二重中空部断熱材 ウールバルク300g 1 1,000 1,000 13 43/9998.0361 ALGC付ロックウール 1m 1 2,370 2,370 14 43/9998.0251 アミキャップφ80 1 1,040 1,040 15 43/9998.0371 給気ホースφ80 1 2,400 2,400 15 43/9998.0372 ジョイント 1 900 900 15 43/9998.0373 ワイヤーバンド 1 300 300 16 43/9998.0355 トップフード BP 1 9,000 9,000 17 43/9998.0365 断熱・結露防止カバー 1m 1 1,800 1,800 合計 170,610 ※アルミテープ、コーキング材、ウォールステーバンド固定ビス、等は別途ご用意ください。 ※BPは塗装:ブラック コーナー設置、壁厚150mm、45°背面離隔距離336mmの場合、必要な部材は下記の通りになります。 部材表番号 商品コード 部材名 必要数 本体価格 合計本体価格 1 43/9998.0305 二重ボックスクロス筒 BP 1 31,000 31,000 2 43/9998.0307 シングルボックスベント筒(点検口付) 1 45,800 45,800 3 43/9998.0301 ウォールスルースリーブセット BP 1 23,000 23,000 4 43/9998.0311 二重スライド管270 BP 1 10,000 10,000 5 43/9998.0331 シングル管100 1 1,350 1,350 5 43/9998.0341 シングルエルボ45° 1 2,760 2,760 6 43/9998.0335 シングルスライド管300 1 3,250 3,250 7 43/9998.0345 アダプター(シングル⇔二重) 1 1,800 1,800 8 43/9998.0318 二重直管900 BP 1 10,400 10,400 8 43/9998.0317 二重直管600 BP 1 9,000 9,000 9 43/9998.0321 二重エルボ30° BP 1 7,800 7,800 10 43/9998.0351 スライドウォールステー BP 2 4,200 8,400 12 43/9998.0242 二重中空部断熱材 ウールバルク300g 1 1,000 1,000 13 43/9998.0361 ALGC付ロックウール 1m 1 2,370 2,370 14 43/9998.0251 アミキャップφ80 1 1,040 1,040 15 43/9998.0371 給気ホースφ80 1 2,400 2,400 15 43/9998.0372 ジョイント 1 900 900 15 43/9998.0373 ワイヤーバンド 1 300 300

室内立ち上げの場合

(18)

1.二重ボックスクロス筒 2.ウォールスルースリーブセット ・ SUS304 ・ t=0.3 ・ 塗装:ブラック ・ 立上り方向、横引き 方向に点検口を配し、 煙筒内の点検、掃除 がしやすくなった。 ・ 中空部には断熱材を 被覆し、室外から冷 気流入を防ぐ。 ・ SUS304 ・ フランジt=0.6、 スリーブ管t=0.4 ・ 塗装:ブラック ・ 穴径φ160を壁に開 ける ・ 壁 厚 に合 わ せ てス リーブ管並びにグラ スウールを切断して 使用する。 ・ 室外フランジの雨仕 舞を十分に施す。 ・ グラスウール耐熱温 度:300℃ インナー管径(排気) ボックス角 商品コード 本体価格(¥) 管径(φ)スリーブ スリーブ管長 グラスウール厚み 商品コード 本体価格(¥) 80 130 43/9998.0305 31,000 155 400 20 43/9998.0301 23,000 3.二重スライド管(壁貫通用) 4.アダプター(シングル↕二重) ・SUS304 ・t=0.3 ・ 塗装:ブラック ・ インナーメス部内径 φ79.4 ・ インナーオス部外径 φ79 ・ アウターメス部内径 φ120.4 ・ アウターオス部外径 φ120 ・SUS304 ・t=0.3 ・塗装:プレーン ・ 二重管とシングル管 の接続に使用 呼長 最大全長 有効長 記号 商品コード 本体価格(¥) 呼長 有効 オス差込 メス差込 商品コード 本体価格(¥) 500 650 400 〜 600 HN1280-SL500 90 90 79 80.5 43/9998.0345 1,800 350 450 300 〜 400 HN1280-SL350 43/9998.0312 11,000 270 365 230 〜 315 HN1280-SL270 43/9998.0311 10,000 5.シングルスライド管 6.シングル管 ・SUS304 ・t=0.3 ・塗装:プレーン ・メス部内径φ80.5 ・オス部外径φ80 ・SUS304 ・t=0.3 ・ 塗装:プレーン ・ メス部内径φ80.5 ・ オス部外径φ80 品名 有効長 記号 商品コード 本体価格(¥) 呼長 全長 有効長 備考 商品コード 本体価格(¥) 300 255 〜 425 SKP80-SL300 43/9998.0335 3,250 100 150 100 コーナー設置に 使用 43/9998.0331 1,350 200 180 〜 270 SKP80-SL200 43/9998.0336 2,700 65 115 65 43/9998.0333 1,350 45° 43/9998.0341 2,760

室外立ち上げの場合

220 220 120 室内フランジ 室外フランジ 室内化粧フランジ(二つ割) ※価格はすべて税抜です 130 110 点検口 79 (外 径) 12 0 (外 径) 79.4(内径) 有効長 有効 長 120.4(内径) 0. 2 点検口 90 13 4. 5 有効長L 51 26底部 37 有効長 (内 径) 80 .5 (外 径) 80 (内 径) 79 88.1 45° 88.1 80.5( 有効長L 51 (内 径) 80 .5 (外 径) 80 有効長L 40 10 (内 径) 12 0. 4 (外 径) 12 0 (内 径) 79 .4 (外 径) 79 80.5 (内 径) 79 (外 径) 90 60 有効長

(19)

7.二重直管(立上り部用) 8.二重°エルボ ・SUS304 ・t=0.3 ・ 塗装:ブラック ・ インナーメス部内径 φ79.4 ・ インナーオス部外径 φ79 ・ アウターメス部内径 φ120.4 ・ アウターオス部外径 φ120 (有効長) (有 効長 ) 17 0 130 72 (有 効長 ) 57 ・SUS304 ・t=0.3 ・ 塗装:ブラック ・ インナーメス部内径 φ79.4 ・ インナーオス部外径 φ79 ・ アウターメス部内径 φ120.4 ・ アウターオス部外径 φ120 呼長 全長 有効長 記号 商品コード 本体価格(¥) 品名 接続方向 全長 曲り方向全長 記号 商品コード 本体価格(¥) 300 350 300 HN1280-300L 43/9998.0315 7,300 30° 97 97 HN1280-E30 43/9998.0321 7,800 450 500 450 HN1280-450L43/9998.0316 7,800 45° 112 112 HN1280-E45 43/9998.0322 7,800 600 650 600 HN1280-600L 43/9998.0317 9,000 90° 170 170 HN1280-E90 43/9998.0323 7,800 900 950 900 HN1280-900L 43/9998.0318 10,400 1500 1550 1500 HN1280-1500L 43/9998.0319 12,000 9.スライドウォールステー 10.イソウールバルク ・塗装:ブラック ・ 壁面との固定ビスは 付いてません。 ・ 蝶ネジをしっかり締 めつけてください。 ・ スライド板(ミドル) が付属 ・ 離 隔 距 離70 〜 95、 95 〜 120により、ス ライド板を使い分けて ください。 ・ 立上り二重煙筒、中 空部の差込下部に充 填してください。  中空部内に空気を滞 留させることで空気 の断熱効果により排 煙温度が下がること なくドラフトにより 排気がスムーズに行 われます。 ・ 材質:セラミックファ イバー ・ 熱伝導率(at400℃): 0.11W/m・K 品名 (壁面⇔煙筒) 筒径(φ) 商品コード離隔距離 本体価格(¥) 品名 商品コード 本体価格(¥) ショート/ミドル 70 〜 95 120 43/9998.0351 4,200 断熱ウールバルク 300g 3〜4箇所に充填できる量です。 43/9998.0242 1,000 95 〜 120 11.ALGC付ロックウール 12.アミキャップ シングル管外周部分を 被覆して断 熱してくだ さい。 ・材質: ・ 熱伝導率(at400℃): 0.11W/m・K ※ ALGC:アルミガラス クロス貼り 塗装:プレーン ・ シーズン中に鳥侵入 を防ぐためにご使用く ださい。 ・ 必ずリベット止め等 の抜け止め防止措置 を行ってください。 ・ 網は煤が付着しやす い部分です。シーズン 中は最低でも月1回の 点検をお願いします。 品名 (㎜)内径 (㎜)厚さ (㎜)全長 記号 商品コード 本体価格(¥) 品名 ピッチサイズ 全長 商品コード 本体価格(¥) 有効長L 40 52 10 (内 径) 79 .4 (内 径) 12 0. 4 (外 径) 79 (外 径) 12 0

(20)

13.給気ホース、ジョイント、ワイヤーバンド 14.トップフード ・ 耐熱温度:80℃ ・ 材質:樹脂 ・塗装:ブラック ・ トップ正面への向か い風の影響を軽減し ます。 ・ オフシーズンは外して ください。 品名 (mm)内径 商品コード 本体価格(¥) (mm)内径 (mm)長さ 商品コード 本体価格(¥) 給気ホース φ80 43/9998.0371 2,400 125 300 43/9998.0355 9,000 ジョイント 43/9998.0372 900 ワイヤーバンド 43/9998.0373 300 15.断熱・結露防止カバー ・ 排 気 口 元 からボッ クスベントの周辺ス ペースが狭い部分の 断熱カバーとして被 覆してください。 ・ 給気用アルミフレキ パイプに結露防止用 として被覆してくださ い。 ・ 材質:耐熱アラミド 繊維 ・ 耐熱温度:250℃ 品名 全長 商品コード 本体価格(¥) φ80 1000 43/9998.0365 1,800 ※価格はすべて税抜です

(21)

室内立ち上げの場合

1.二重ボックスクロス筒 2.シングルボックスベント筒点検口付 ・ SUS304 ・ t=0.3 ・ 塗装:ブラック ・ 立上り方向、横引き 方向に点検口を配し、 煙筒内の点検、掃除 がしやすくなった。 ・ 中空部には断熱材を 被覆し、室外から冷 気流入を防ぐ。 ・SUS304 ・t=0.3 ・塗装:プレーン ・ 排気口元ジョイント 筒と立上げ筒を接続 する曲り部材 ・ 立ち上げ筒のブラッ シングで落ちた煤を ボックスで受けて点検 口から取り除くことが できる。 インナー管径(排気) ボックス角 商品コード 本体価格(¥) 管径(排気) ボックス寸法 商品コード 本体価格(¥) 80 130 43/9998.0305 31,000 80 184.4×160×170 43/9998.0307 45,800 3.ウォールスルースリーブセット 4.二重スライド管(壁貫通用) ・ SUS304 ・ フランジt=0.6、 スリーブ管t=0.4 ・ 塗装:ブラック ・ 穴径φ160を壁に開 ける ・ 壁 厚 に合 わ せ てス リーブ管並びにグラ スウールを切断して 使用する。 ・ 室外フランジの雨仕 舞を十分に施す。 ・ グラスウール耐熱温 度:300℃ ・SUS304 ・t=0.3 ・ 塗装:ブラック ・ インナーメス部内径 φ79.4 ・ インナーオス部外径 φ79 ・ アウターメス部内径 φ120.4 ・ アウターオス部外径 φ120 スリーブ 管径(φ) スリーブ管長 グラスウール厚み 商品コード 本体価格(¥) 呼長 最大全長 有効長 記号 商品コード 本体価格(¥) 155 400 20 43/9998.0301 23,000 500 650 400 〜 600 HN1280-SL500 350 450 300 〜 400 HN1280-SL350 43/9998.0312 11,000 270 365 230 〜 315 HN1280-SL270 43/9998.0311 10,000 5.シングル管 6.シングルスライド管 ・SUS304 ・t=0.3 ・ 塗装:プレーン ・ メス部内径φ80.5 ・ オス部外径φ80 ・SUS304 ・t=0.3 ・塗装:プレーン ・メス部内径φ80.5 ・オス部外径φ80 品名 全長 有効 備考 商品コード 本体価格(¥) 品名 有効長 記号 商品コード 本体価格(¥) 84.4 100 16 0 184.4 160 89 24.4 20 20 80(外径) 80 .5 (内 径) 有効 長 有効長 220 220 120 室内フランジ 室外フランジ 室内化粧フランジ(二つ割) 有効長L 40 10 (内 径) 12 0. 4 (外径) 12 0 (内 径) 79 .4 (外 径) 79 有効長L 51 26底部 37 有効長 (内 径) 80 .5 (外 径) 80 (内 径) 79 88.1 45° 88.1 80.5( 内 ) 有効長L 51 (内 径) 80 .5 (外 径) 80 130 110 点検口 79 (外 径) 12 0 (外 径) 79.4(内径) 有効長 有効 長 120.4(内径) 0. 2 点検口 90 13 4. 5

(22)

7.アダプター(シングル↕二重) 8.二重直管(立上り部用) ・SUS304 ・t=0.3 ・塗装:プレーン ・ 二重管とシングル管 の接続に使用 ・SUS304 ・t=0.3 ・塗装:ブラック ・ インナーメス部内径 φ79.4 ・ インナーオス部外径 φ79 ・ アウターメス部内径 φ120.4 ・ アウターオス部外径 φ120 呼長 有効 オス差込 メス差込 商品コード 本体価格(¥) 呼長 全長 有効長 記号 商品コード 本体価格(¥) 90 90 79 80.5 43/9998.0345 1,800 300 350 300 HN1280-300L 43/9998.0315 7,300 450 500 450 HN1280-450L 43/9998.0316 7,800 600 650 600 HN1280-600L 43/9998.0317 9,000 900 950 900 HN1280-900L 43/9998.0318 10,400 1500 1550 1500 HN1280-1500L 43/9998.0319 12,000 9.二重エルボ 10.スライドウォールステー SUS304 ・t=0.3 ・塗装:ブラック ・ インナーメス部内径 φ79.4 ・ インナーオス部外径 φ79 ・ アウターメス部内径 φ120.4 ・ アウターオス部外径 φ120 ・塗装:ブラック ・ 壁面との固定ビスは 付いてません。 ・ 蝶ネジをしっかり締 めつけてください。 ・ スライド板(ミドル) が付属 ・ 離 隔 距 離70 〜 95、 95 〜 120により、ス ライド板を使い分けて ください。 品名 接続方向全長 曲り方向全長 記号 商品コード 本体価格(¥) 品名 (壁面⇔煙筒)離隔距離 (φ)筒径 商品コード 本体価格(¥) 30° 97 97 HN1280-E30 43/9998.0321 7,800 ショート/ミドル 70 〜 95 120 43/9998.0351 4,200 45° 112 112 HN1280-E45 43/9998.0322 7,800 95 〜 120 11.Oリング 12.イソウールバルク ・耐熱温度:260℃ ・ 掃除等で煙筒部材を 外した際、劣化してい た場合は交換してくだ さい。 ・ 立上り二重煙筒、中 空部の差込下部に充 填してください。  中空部内に空気を滞 留させることで空気 の断熱効果により排 煙温度が下がること なくドラフトにより 排気がスムーズに行 われます。 ・ 材質:セラミックファ イバー ・ 熱伝導率(at400℃): 0.11W/m・K 品名 記号 商品コード 本体価格(¥) 品名 商品コード 本体価格(¥) 断熱ウールバルク 300g 3〜4箇所に充填できる量です。 43/9998.0242 1,000 ※価格はすべて税抜です 有効長L 40 52 10 (内 径) 79 .4 (内 径) 12 0. 4 (外径) 79 (外 径) 12 0 ( 79 (外 径 120 112 10 72 52 11 2 52 97 97 10 (内径) 79.4 (内径) 120.4 (内径) 79.4 (内径) 120.4 (外 径) 79 (外 径) 120 57 80 .5 (内 径) 79 (外 径) 90 60 有効長

(23)

13.ALGC付ロックウール 14.アミキャップ シングル管外周部分を 被覆して断 熱してくだ さい。 ・材質: ・ 熱伝導率(at400℃): 0.11W/m・K ・塗装:プレーン ・ シーズン中に鳥侵入 を防ぐためにご使用く ださい。 ・ 必ずリベット止め等 の抜け止め防止措置 を行ってください。 ・ 網は煤が付着しやす い部分です。シーズン 中は最低でも月1回の 点検をお願いします。 品名 (㎜)内径 (㎜)厚さ (㎜)全長 記号 商品コード 本体価格(¥) 品名 ピッチサイズ 全長 商品コード 本体価格(¥) φ80 89 20 1000 ALGC80A-20 43/9998.0361 2,370 φ80 10×20 60 43/9998.0251 1,040 15.給気ホース、ジョイント、ワイヤーバンド 16.トップフード ・ 耐熱温度:80℃ ・塗装:ブラック ・ トップ正面への向か い風の影響を軽減し ます。 ・ オフシーズンは外して ください。 品名 (mm)内径 商品コード 本体価格(¥) (mm)内径 (mm)長さ 商品コード 本体価格(¥) 給気ホース φ80 43/9998.0371 2,400 125 300 43/9998.0355 9,000 ジョイント 43/9998.0372 900 ワイヤーバンド 43/9998.0373 300 17.断熱・結露防止カバー ・ 排 気 口 元 からボッ クスベントの周辺ス ペースが狭い部分の 断熱カバーとして被 覆してください。 ・ 給気用アルミフレキ パイプに結露防止用 として被覆してくださ い。 ・ 材質:耐熱アラミド 繊維 ・ 耐熱温度:250℃ 品名 全長 商品コード 本体価格(¥) φ80 1000 43/9998.0365 1,800

(24)

本   社 〒103-0001 東京都中央区日本橋小伝馬町4-1 井門小伝馬町ビル2F TEL. 03(5623)9150 FAX. 03(3669)7050

仙台営業所 〒983-0836 仙台市宮城野区幸町5丁目8-5 サーパス幸町二番館1002 TEL. 022(290)6791 FAX. 022(290)6792

輸入・発売元
