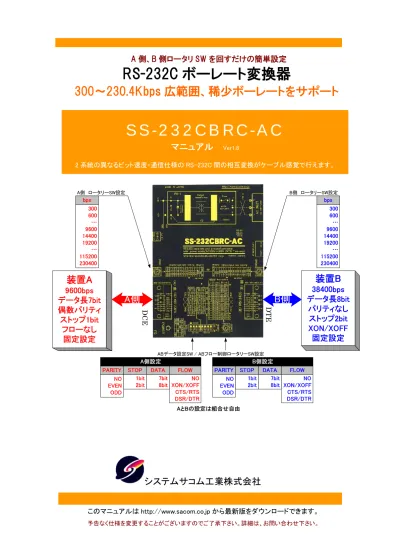

SS-232CBRC-AC

マニュアル

Ver1.8 2 系統の異なるビット速度・通信仕様の RS-232C 間の相互変換がケーブル感覚で行えます。

A 側、B 側ロータリ SW を回すだけの簡単設定

RS-232C ボーレート変換器

300～230.4Kbps 広範囲、稀少ボーレートをサポート

300 600 … 9600 14400 19200 … 115200 230400

B側

A側

A側　ロータリーSW設定 B側　ロータリーSW設定

装置B

38400bps

データ長8bit

パリティなし

ストップ2bit

XON/XOFF

固定設定

装置A

9600bps

データ長7bit

偶数パリティ

ストップ1bit

フローなし

固定設定

bps NO EVEN ODD PARITY 1bit 2bit STOP 7bit 8bit DATA NO XON/XOFF CTS/RTS DSR/DTR FLOW 300 600 … 9600 14400 19200 … 115200 230400 bps NO EVEN ODD PARITY 1bit 2bit STOP 7bit 8bit DATA NO XON/XOFF CTS/RTS DSR/DTR FLOW B側設定 A側設定 ABデータ設定SW / ABフロー制御ロータリーSW設定 AとBの設定は組合せ自由 DCE DTE

本文中のマークについて(必ず始めにお読み下さい)

この取扱説明書には、あなたや他の人々への危害や財産への損害を未然に防ぎ、本製 品を安全にお使いいただくために、守っていただきたい事項を示しています。 その表示と図記号の意味は次のようになっています。内容をよみ理解してから本文をお 読み下さい。 この表示を無視して、誤った取扱をすると、人が死亡また は重傷を負う可能性がある内容を示しています。 この表示を無視して、誤った取扱をすると、人が損害を負 う可能性が想定される内容および物的損害のみの発生が 想定される内容を示しています。

Microsoft, Windows, Windows NT, は、米国 Microsoft Corporation の米国およびその他の国におけ ① 製品の仕様および取扱説明書の内容は予告なく変更することがあります。 ② 本製品および本取扱説明書の一部または全部を無断転載することは禁じられています。 本取扱説明書の内容は万全を期して作成いたしましたが、万が一ご不審な事やお気付きの事がご ざいましたら、システムサコム工業（株）までご連絡下さい。

１、

当社では、本製品の運用を理由とする損失、逸失利益等の請求につきましては、上記に関わら ずいかなる責任も負いかねますので、予めご了承下さい。

２、

本製品は、人命に関わる設備や機器、高度な信頼性を必要とする設備や機器などへの組込や 制御などへの使用は意図されておりません。これら設備や機器などに本装置を使用され人身事 故、財産損害などが生じても、当社はいかなる責任も負いかねます。

３、

本製品およびソフトウェアが外国為替及び外国貿易管理法の規定により戦略物資（又は 役務）に該当する場合には日本国外へ輸出する際に日本国政府の輸出許可が必要です。

使用上の警告と注意

接続機器の電源を全て切断してから端子台への接続および取り外し を行ってください。接続機器によっては感電の危険があります。 端子台に印加する電圧、電流は仕様に規定された値を守ってくださ い。過熱による火災や漏電のおそれがあります。 水や薬品のかかる可能性のある場所でご使用ならさないでください。火 災やその他の災害の原因となる可能性があります。 発火性ガスの存在するところでご使用なさらないでください。引火により 火災、爆発の可能性があります。 不安定な所には設置しないでください。落下によりけがをする恐れがあり ます。 煙や異臭の発生した時は直ちにご使用をおやめ下さい。ケーブルを取り 外し、当社サービス課までご相談下さい。

目 次 １、はじめに ... 4 1-1 製品概要 ... 4 1-2 製品構成 ... 4 ２、各部の名称 ... 5 ３、仕様 ... 6 3-1 コネクタおよびディップスイッチ設定など ... 7 ４、接続方法など詳細説明 ... 10 4-1 接続方法 ... 10 4-2 接続確認上の注意 ... 11 5、外形寸法図 ... 12 6、連絡先 ... 13 7、保障規定 ... 13 保証書 ... 14

１、はじめに

この度は、システムサコム工業製の RS-232C ビット速度変換器 SS-232CBRC-AC をお買い求めいただき、 誠にありがとうございます。本書は、本製品の特徴、使用方法、取扱における注意事項、その他本製品に関す る情報など、本製品をご使用される上で必要な事項について記述されています。本製品の使用には製品の性 質上、電子回路の知識を必要とします。誤った使用をすると本製品の破損だけでなく重大な事故が発生する事 も考えられます。本書の内容をよくご理解の上、正しくご使用下さる様お願いします。 1-1 製品概要 本製品は、２つの RS-232C シリアル通信間の異なるボーレート（以下、ビット速度）および通信条件を相 互に変換するユニットです。 1-2 製品構成 本製品には以下の物が含まれます。 ① SS-232CBRC-AC 本体 1 台 ② AC 電源ケーブル(国内用) 1 本 ③ RS-232C ストレートケーブル 1 本 ④ マニュアル（本書） 1 冊 ⑤ 保証書・保証規定（マニュアルに添付） 1 部 万一、不足品などがあれば、ご連絡下さい。 本マニュアルはhttp://www.sacom.co.jpから最新版をダウンロードできます。 予告なく仕様を変更することがございますのでご了承下さい。

２、各部の名称

番号 名称 機能 ① フレーム GND 端子 金属ケースの GND です。 ② AC インレット AC 電源ケーブル挿入口です。 ③ 電源スイッチ 電源スイッチです。 ON 側で電源オンです。 ④ AC アダプタ 5V 用入力 センタープラス、5V 電源入力ジャックです。 ⑤ パワーLED 電源 ON で点灯します。 ⑥ A 側 RS232C 入出力コネクタ A 側 RS232C 入出力ポートです。 DCE ⑦ B 側 RS232C 入出力コネクタ B 側 RS232C 入出力ポートです。 DTE ⑧ RSW1 A 側ビット速度選択スイッチです。 ⑨ RSW2 B 側ビット速度選択スイッチです。 ⑩ A 側シリアル送信 LED A 側シリアル送信時に TXD（赤）点滅します。 ⑪ A 側シリアル受信 LED A 側シリアル受信時に RXD（黄）点滅します。 ⑫ B 側シリアル送信 LED B 側シリアル送信時に TXD（赤）点滅します。 ⑬ B 側シリアル受信 LED B 側シリアル受信時に RXD（黄）点滅します。 ⑭ RSW3 A 側と B 側のフロー制御選択ロータリスイッチです。 ⑮ DSW1 A 側と B 側のデータ設定選択スイッチです。 ⑭⑮はケース裏面にあります ④ ⑧ ⑥ ⑤ ② ③ ⑨ ⑦ ⑭ ① ⑮ ⑪ ⑩ ⑬ ⑫

３、仕様

製品名 最大伝送距離 ビット速度 通信条件 出力電圧 入力電圧 コネクタ メモリーバッファ 動作温度・湿度 保存温度・湿度 電源 消費電力 付属品 オプション SS-232CBRC-AC -20～75℃、　5～85％（結露なし） Txd←　A側８Kbyte　←　B側８Kbyte　←Rxd Rxd→　A側８Kbyte　→　B側８Kbyte　→Txd RS232C １５ｍ ３ｋΩ負荷にて±５V以上 パリティ(なし / あり), パリティ方式(偶数 / 奇数), ストップビット(1 / 2bit), データビット長(7 / 8bit), フロー制御(なし / ソフトウェア / DSR/DTR / CTS/RTS) A側：Dsub ９ ピン、メス、#4-40インチネジ勘合　DCE B側：Dsub ９ ピン、オス、#4-40インチネジ勘合　DTE 入力抵抗３ｋΩ以上、レシーバ感度±３V以上 300/600/1200/2400/4800/9600/14400/19200/28800/31250/ 38400/51200/57600/76800/115200/230400bps AC電源：240～90V あるいは、 J-1コネクタより　+5V±1V　（ｾﾝﾀﾌﾟﾗｽ）　　1W以上 1W Typ 大きさ（突起部分含まず） 重量 140（W） X 　100（D） X 　30（H ゴム足含まず）　mm 450g　　（ケーブルなど含まず） ■　AC電源ケーブル(国内用) ■　RS232Cストレートケーブル　9ピン　オス－メス ■ マニュアル（本書）、保証書 その他 ■　DINレール対応取付金具(SSTK-04) ■　各種ケーブル類　　■　ACアダプタ(ADPT-R) ■配線パーツ 3～60℃、　30～80％（結露なし）

3-1 コネクタおよびディップスイッチ設定など FG ： フレームグランド 本体ケースを設置場所の基準 GND へ接続します。 AC インレット AC240～90V 50／60Hz を付属ケーブルで接続してください。 J-1 ： DC 電源コネクタ オプションの推奨AC アダプタをお使い下さい。 J-1 内容 周囲 0V センター +5V _{許容電圧範囲は、6～4V} パワーLED 色 意味 消灯 電源オフ 赤 A側＜B側 赤緑 A側＝B側 緑 A側＞B側 パワーLED A 側ビット速度と、B 側ビット速度を比較しての点灯色です。 A 側 RS232C ： RS232C 用コネクタ （DCE：メス、M2.6 インチネジ) パソコン等DTE 機器と接続する際は付属の RS232C 用ストレートケーブルをお使い下さい。 モデムな どDCE 機器と接続する際はクロスケーブルをお使い下さい。

番号

入出力

名 称

機 能

1

出力 CD (DCD) 予約

2

出力 SD (TxD) 送信データ

3

入力 RD (RxD) 受信データ

4

入力 DR (DSR) データ・セット・レディ

5

- GND (SG) シグナル・グランド

6

出力 ER (DTR) データ・ターミナル・レディ

7

入力 CS (CTS) キャリア・ツウ・センド

8

出力 RS (RTS) リクエスト・ツウ・センド

9

- -※ 入出力方向は、本機から見た信号方向です。 本J-1 からの電源投入時は、電源スイッチは機能しません。

B 側 RS232C ： RS232C 用コネクタ （DTE：オス、M2.6 インチネジ) モデム等DCE 機器と接続する際は付属の RS232C 用ストレートケーブルをお使い下さい。 パソコン等 DTE 機器と接続する際はクロスケーブルをお使い下さい。

番号

入出力

名 称

機 能

1

入力 DCD 予約

2

入力 RxD 受信データ

3

出力 TxD 送信データ

4

出力 DTR データ・ターミナル・レディ

5

- GND シグナル・グランド

6

入力 DSR データ・セット・レディ

7

出力 RTS リクエスト・ツウ・センド

8

入力 CTS キャリア・ツウ・センド

9

- -※ 入出力方向は、本機から見た信号方向です。 RSW1： A 側ビット速度選択ロータリースイッチ 設定は電源投入時に反映されます。 番号 ビット速度 bps 0 300 1 600 2 1200 3 2400 4 4800 5 9600 6 14400 7 19200 8 28800 9 31250 A 38400 B 51200 C 57600 D 76800 E 115200 F 230400 RSW2： B 側ビット速度選択ロータリースイッチ 設定は電源投入時に反映されます。 番号 ビット速度 bps 0 300 1 600 2 1200

A 側シリアル送信 LED A 側シリアル送信時に TXD（赤）点滅します。 A 側シリアル受信 LED A 側シリアル受信時に RXD（黄）点滅します。 B 側シリアル送信 LED B 側シリアル送信時に TXD（赤）点滅します。 B 側シリアル受信 LED B 側シリアル受信時に RXD（黄）点滅します。 RSW3： AB フロー制御ロータリ SW A 側と B 側のフロー制御選択スイッチです。 設定は電源投入時に反映されます。 工場出荷時設定 番号 A側 B側 ● 0 なし なし 1 なし XON/XOFF 2 なし DSR/DTR 3 なし CTS/RTS 4 XON/XOFF なし 5 XON/XOFF XON/XOFF 6 XON/XOFF DSR/DTR 7 XON/XOFF CTS/RTS 8 DSR/DTR なし 9 DSR/DTR XON/XOFF A DSR/DTR DSR/DTR B DSR/DTR CTS/RTS C CTS/RTS なし D CTS/RTS XON/XOFF E CTS/RTS DSR/DTR F CTS/RTS CTS/RTS DSW1： AB データ設定 SW A 側と B 側のデータ設定選択スイッチです。 設定は電源投入時に反映されます。ただしデータ長7bit でパリティ無しの設定はできません。デー タ長を7bit に設定した場合は、パリティ無し・有りの設定にかかわらずパリティ有りで動作します。そ の際は奇数・偶数パリティ設定SW が有効になります。 工場出荷時設定 番号 区分 OFF ON OFF 1 パリティ無し パリティ有り

４、接続方法など詳細説明

4-1 接続方法 A 側と B 側は任意に設定できます。 ビット速度、フロー制御方法、データ長、パリティなどの通信条件を設定して、電源投入します。 接続例） 300 600 … 9600 14400 19200 … 115200 230400

B側

A側

A側　ロータリーSW設定 B側　ロータリーSW設定

装置B

38400bps

データ長8bit

パリティなし

ストップ2bit

XON/XOFF

固定設定

装置A

9600bps

データ長7bit

偶数パリティ

ストップ1bit

フローなし

固定設定

bps NO EVEN ODD PARITY 1bit 2bit STOP 7bit 8bit DATA NO XON/XOFF CTS/RTS DSR/DTR FLOW 300 600 … 9600 14400 19200 … 115200 230400 bps NO EVEN ODD PARITY 1bit 2bit STOP 7bit 8bit DATA NO XON/XOFF CTS/RTS DSR/DTR FLOW B側設定 A側設定 ABデータ設定SW / ABフロー制御ロータリーSW設定

4-2 接続上の注意 Windows XP 以前の OS に付属しているハイパーターミナルを使用して接続確認を行うと、特定 の条件下でデータが正しく伝送されない場合があります。これはハイパーターミナルのソフトウェ アの不具合によるもので、本機の不具合ではありません。マイクロソフト社による不具合修正の予 定もありません。 ハイパーターミナルを起動し、「新しい接続」を作成した直後は設定した通信速度や通信条件がハ イパーターミナル画面左下に自動検出・自動検出と表示されています。この状態ではデータは正 しく伝送されません。 ハイパーターミナル以外のサードパーティ製ターミナルソフトウェアをご使用になられることを推奨 いたします。ハイパーターミナルをご使用になる場合は以下の設定を行ってください。 いったんハイパーターミナルのメニューより「通信」→「切断」を行い、「ファイル」→「プロパティ」→ 「モデムの構成」で設定画面を開き、何も変更せずに「OK」→「OK」で設定画面を終了すると正し い通信条件が表示されるようになります。

5、外形寸法図

本体寸法図 取り付け金具装着時 ⇒ POWER-SW１ ON ⇒ OFF MA D E 　 IN　 J A PA N L E N 　 O ut pu t tr an sfo rm er -V 5V 1A P S -1 +V F us e F B Overcurrent protection A C IN 　 8 5 ～ 2 6 4 V V A F 5 0 5 GN D +5 V （TM-１） AC-INLET AC　100V～240V DC 5V -IN ＋ － （J -１ ） G N D CTS T X D R T S IB M m e th od D T E m ar k RD E F -9P E-LN A ( 4 -4 0 ) D C D＜ ＜RXD＞＞＜＞ ＜ 3 1 2 4 5 9 8 7 6 G N D IB M m e th od D C E m ar k RD E F -9S E -L NA ( 4 -40 ) ＜ ＜ ＜ ＜ ＜ ＞＞ ＞ D C D TXD R X D D S R D T R C T S RTS - -RX D TXD RXD TX D PO WE R ⇒ ⇒ （D SW 1） 1 2 3 4 5 6 7 8 0 F F bo tto m　wie V ⇒ 0F E D C BA 9 8 7 654 3 2 10 (R SW 3) -R S 232C ba ud r at e a nd pr o to co l co nv er te r w ith 　 po w er suppl y(A C 100V ～ 240V , D C 5V T w o -w ay ) S S -₂ 3 2 C B R C -A C SY ST EM SAC OM IND U ST R Y C o rp. T O K Y O 　 J A P A N http :/ /www. sa co m. co .jp +5 V GN D ⇒ 0 F ED C B A 98 76 5 4 3 21 0 １) SW (R (RSW2) ⇒ 0 FE D C BA 9 8 7 654 3 2 10 (R S W １ ) 30 060 0201, 0402, 0804, 0609, 000,414 19 ,2 00,828 00,231 50,438 00,251 00 57 ,6 00,876 00205,11 0400,23 0 0 1 2 3 4 5 6 7 8 9 A B C D E F ba ud r at e SW (R S W 2 ) ▲ RE D RE D-GREEGR N A< BA =B A> B sp ee d ind ic at or (B )s id e ba ud r at e s et ting (A )s id e b au d ra te se tt in g （B） 側 ⇔ S Z0 034 B-1 S Z0 215 S-1 S Z0 215 T-1 SS TK-04 1 2 3 4 5 6 7 8(A)sid e ( B )s i d e SW （D S W 1） da ta s e tt in g (R S W 3 ) ▲ flo w c o nt ro l (A ) s i de ▲ yrit pano odd pa rit y1it p b sto bit le ngt h8rit pano yrit pa odd y sto p b it 1h8ngt lebit OF F in par ityarin p eve tyit p bsto 2h ngt lebit

in

par ityarin p eve

ty sto p b it 2h ngt lebit ON 0 1 2 3 4 5 6 7 8 9 A B C D E F な し ( NO T) D S R /D T R C R S /R T S X O N /X O F F な し ( NO T) な し ( NO T) な し ( NO T) X O N /X O F F X O N /X O F F X O N /X O F F D S R /D T R D S R/D T R D S R /D T R C R S /R T S C R S /R T S C R S /R T S な し (N OT ) X O N/ X O FF D S R/ D T R C R S/ R T S な し (N OT ) X O N/ X O FF D S R/ D T R C R S/ R T S な し (N OT ) X O N/ X O FF D S R/ D T R C R S/ R T S な し (N OT ) X O N/ X O FF D S R/ D T R C R S/ R T S ( A ) si d e ( B )s i d e CO LO R ： d e fa u lt ：d e fau lt ：d e fa u lt ：d efa ult ： de fa u lt 201 10 30 3 123445 6778899 ⇒ 0 F E D C B A 9 8 7 6102354 1 0 1 .0 0 140.40 2 8 .1 0 28.10 1 0 1 .0 0 140.40 ⇒ POWER-SW１ ON ⇒ OFF MA D E 　IN　J A PA N L E N 　 O ut pu t tr an sf or m e r -V 5V 1 A P S -1 +V F us e F B Overcurrent protection A C IN 　 8 5 ～ 2 64 V V A F 5 0 5 GN D +5 V （TM-１） AC-INLET AC　100V～240V DC 5V -IN ＋ － （J -１ ） G N D C T S T X D R T S IB M m e tho d D T E m ar k R DE F -9 PE -L N A( 4-4 0) D C D R X D＞＞＜＞ ＜ ＜ ＜ 3 1 2 4 5 9 8 7 6 G N D IB M m e th od D C E m ar k R D E F-9 S E-L N A ( 4-4 0 ) ＜ ＜ ＜ ＜ ＜ ＞＞ ＞ D C D T X D RXD DSR D T R C T S R T S --RX D TXD RXD TX D PO WE R ⇒ ⇒ （D SW 1） 1 2 3 4 5 6 7 8 0 F F bo tto m　wie V ⇒ 0F E D C B A 9 8 7 65 4 3 2 10 (R SW 3) -R S 232C ba ud r at e a nd pr o to co l co nv er te r w ith 　 po w er suppl y(A C 100V ～ 240V ,D C 5V T w o -w ay ) S S -2 3 2 C B R C -A C S Y S T E M S A C O M IN D U S TRY Co rp . T O K Y O 　 J A P A N http :/ /www. sa co m. co .jp +5 V GN D ⇒ 0 F E DCB A 98 76 5 4 32 1 0 １) SW (R (RSW2) ⇒ 0F E D C B A 9 8 7 65 4 3 2 10 (R S W １ ) 30 060 02001, 2, 400 4, 8009, 600,4014 0 ,2019 0 ,8028 0 ,2531 0 38 ,40 0 ,2051 0 ,6057 0 ,8076 000 5,211 23 0,4 00 0 1 2 3 4 5 6 7 8 9 A B C D E F ba ud ra te SW (R S W 2 ) ▲ RE DD-GRE R EENGR A< BA =B A> B spe ed i nd ic at or (B )s id e ba ud r at e se tt in g (A )s id e ba ud r at e se tt in g （B） 側 ⇔ SZ 003 4B -1 SZ 021 5S -1 SZ 021 5T -1 S ST K-0 4 1 2 3 4 5 6 7 8(A)s i d e (B ) s i de SW （D S W 1） d at a se tt in g (R S W 3) ▲ flow co nt ro l ( A )s i d e ▲ yrit pano odd pa rit yit p b sto 1 bit le ngt h8rit pano yrit pa odd yit p b sto 1h8 ngt lebit OF F in par ityari n p eve tyit p b sto 2 bit le ngt hityparin eve n p ari tyit p b sto 2h ngt lebit ON 0 1 2 3 4 5 6 7 8 9 A B C D E F な し (N OT ) DS R / D TR CR S / R TS X ON / X O FF な し (N OT ) な し (N OT ) な し (N OT ) X ON / X O FF X ON / X O FF X ON / X O FF DS R / D TR DS R / D TR DS R / D TR CR S / R TS CR S / R TS CR S / R TS な し (N O T) X O N /X O F F D S R /D T R C R S /R T S な し (N O T) X O N /X O F F D S R /D T R C R S /R T S な し (N O T) X O N /X O F F D S R /D T R C R S /R T S な し (N O T) X O N /X O F F D S R /D T R C R S /R T S (A ) s i de ( B ) si d e CO LOR ： de fa u lt ：d e fa u lt ： d e fa u lt ：d efa ult ： d e fau lt 20 11 03 03 161.20 6 1. 00 8 1. 00 1 01.0 0 4 -4 .0 0 8-φ4.00 34.60 20 9 -1 23 DI Nﾚ ｰﾙ ｱﾀ ﾞﾌ ﾟﾀ ｰ 　 　 （ 別 売 ） DI Nﾚ ｰﾙ 152.40

6、連絡先

製品に関するお問い合わせは 〒130-0026 東京都墨田区両国 1-12-10 カネオカビル６F TEL:03-6659-9261 FAX:03-6659-9264 システムサコム工業株式会社 [email protected]

7、保障規定

---

保証規定

--- 保証期間内に正常な使用状態において、万一故障した場合は、保証規定に従い無料で修理いたします。 保障期間内でも次のような場合は有料修理になります。 保証書をご提示されないとき。 保証書の所定事項の未記入、字句を書き換えられたもの、および販売店の表示の無いとき。 火災・地震・水害・落雷・その他の天災、公害や異常電圧による故障および損傷。 お買上げ後の、輸送、移動時の落下など、お取り扱いが不適当なために生じた故障および損傷。 取扱説明書に記載の使用方法および注意に反するお取り扱いによって発生した故障および損傷。 部品の取り外しおよび再挿入、または指定以外の部品を使用したことにより生じた故障および損傷。 他の機器との接続が原因で本製品に生じた故障および損傷。 その他、明らかに設置条件・設置場所の不備による事故によって生じた故障および損傷。 指定のサービス部門以外で半田付けなどの改造をされたとき。 消耗品類の交換。 修理を依頼される場合はお買上げの販売店まで本保証書を添えてご持参下さい。やむをえず送付される 場合は送料をご負担願います。 本保証書は再発行しませんので必ず保管しておいてください。

年 月 日

サービス内容

担当者

保証書

保 証 書

品 名

RS232C ボーレート変換器

型 名 SS-232CBRC-AC 保 証 期 間 お買上げ日から 1 年 お 買 上 げ 日 平成 年 月 日 お 客 様 ご住所 〒 フリガナ お名前 電話番号 ( ) 本保証書は裏面記載の内容により無料修理を行うことをお約束するものです。 本書は日本国内で使用される場合にのみ有効です。

This warranty is valid only in Japan.

本書は再発行いたしませんので、大切に保存してください。 販売店 住所・店名・電話番号 印 製造・販売元

システムサコム工業株式会社

本社 〒130-0026 東京都墨田区両国 1-12-10 カネオカビル６F
