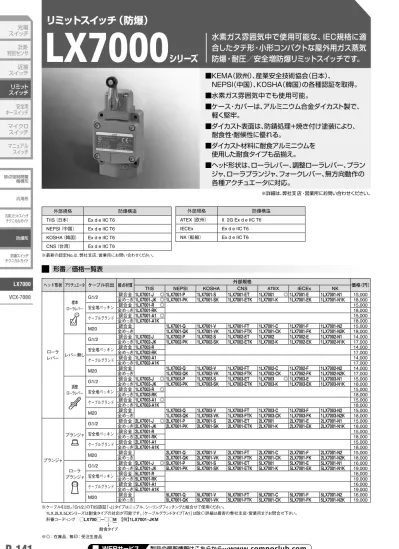

リミットスイッチ（防爆）
水素ガス雰囲気中で使用可能な、IEC規格に適
合したタテ形・小形コンパクトな屋外用ガス蒸気
防爆・耐圧／安全増防爆リミットスイッチです。
■KEMA（欧州）、産業安全技術協会（日本）、
NEPSI（中国）、KOSHA（韓国）の各種認証を取得。
■水素ガス雰囲気中でも使用可能。
■ケース・カバーは、アルミニウム合金ダイカスト製で、
軽く堅牢。
■ダイカスト表面は、防錆処理＋焼き付け塗装により、
耐食性・耐候性に優れる。
■ダイカスト材料に耐食アルミニウムを
使用した耐食タイプも品揃え。
■ヘッド形状は、ローラレバー、調整ローラレバー、プラン
ジャ、ローラプランジャ、フォークレバー、無方向動作の
各種アクチュエータに対応。
※詳細は、弊社支 店・営業所にお問い合わせください。LX7000
シリーズ
形番／価格一覧表
ヘッド形状 アクチュエータ ケーブル引出 接点材質 外部規格 価格（円）TIIS NEPSI KOSHA CNS ATEX IECEx NK
ローラ レバー
標準 ローラレバー
G1/2 金めっき銀合金 1LX7001-J1LX7001-JK ◎ 1LX7001-PK◎1LX7001-P 1LX7001-S1LX7001-SK 1LX7001-ET1LX7001-ETK 1LX7001 ◎ 1LX7001-E 1LX7001-K 1LX7001-EK 1LX7001-N1K1LX7001-N1 15,00018,000
安全増パッキン 銀合金 1LX7001-R ◎金めっき1LX7001-RK 15,00018,000
ケーブルグランド 銀合金 1LX7001-A1 ◎金めっき1LX7001-A1K 15,00018,000
M20 金めっき銀合金 1LX7001-Q1LX7001-QK 1LX7001-V1LX7001-VK 1LX7001-FT1LX7001-FTK 1LX7001-C1LX7001-CK 1LX7001-F1LX7001-FK 1LX7001-N2K1LX7001-N2 15,00018,000
レバー無し
G1/2 金めっき銀合金 1LX7002-J1LX7002-JK 1LX7002-P1LX7002-PK 1LX7002-SK1LX7002-S 1LX7002-ET1LX7002-ETK 1LX70021LX7002-K 1LX7002-EK1LX7002-E 1LX7002-N1K1LX7002-N1 14,00017,000
安全増パッキン 銀合金 1LX7002-R金めっき1LX7002-RK 14,000 17,000 ケーブルグランド 銀合金 1LX7002-A1金めっき1LX7002-A1K 14,00017,000 M20 金めっき銀合金 1LX7002-Q1LX7002-QK 1LX7002-V1LX7002-VK 1LX7002-FT1LX7002-FTK 1LX7002-C1LX7002-CK 1LX7002-F1LX7002-FK 1LX7002-N2K1LX7002-N2 14,00017,000 調整 ローラレバー
G1/2 金めっき銀合金 1LX7003-J1LX7003-JK ◎1LX7003-P1LX7003-PK 1LX7003-S1LX7003-SK 1LX7003-ETK1LX7003-ET 1LX7003 ◎ 1LX7003-E 1LX7003-K 1LX7003-EK 1LX7003-N1K1LX7003-N1 15,00018,000
安全増パッキン 銀合金 1LX7003-R ◎金めっき1LX7003-RK 15,00018,000 ケーブルグランド 銀合金 1LX7003-A1 ◎金めっき1LX7003-A1K 15,000 18,000 M20 金めっき銀合金 1LX7003-Q1LX7003-QK 1LX7003-V1LX7003-VK 1LX7003-FT1LX7003-FTK 1LX7003-C1LX7003-CK 1LX7003-F1LX7003-FK 1LX7003-N2K1LX7003-N2 15,00018,000 プランジャ プランジャ
G1/2 金めっき銀合金 2LX7001-J2LX7001-JK ◎2LX7001-P2LX7001-PK 2LX7001-SK2LX7001-S 2LX7001-ET2LX7001-ETK 2LX70012LX7001-K 2LX7001-EK2LX7001-E 2LX7001-N1K2LX7001-N1 15,00018,000
安全増パッキン 銀合金 2LX7001-R金めっき2LX7001-RK 15,00018,000
ケーブルグランド 銀合金 2LX7001-A1金めっき2LX7001-A1K 15,00018,000
M20 金めっき銀合金 2LX7001-Q2LX7001-QK 2LX7001-V2LX7001-VK 2LX7001-FT2LX7001-FTK 2LX7001-C2LX7001-CK 2LX7001-F2LX7001-FK 2LX7001-N2K2LX7001-N2 15,00018,000 ローラ
プランジャ
G1/2 金めっき銀合金 5LX7001-J5LX7001-JK ◎5LX7001-P5LX7001-PK 5LX7001-SK5LX7001-S 5LX7001-ET5LX7001-ETK 5LX70015LX7001-K 5LX7001-EK5LX7001-E 5LX7001-N1K5LX7001-N1 16,00019,000
安全増パッキン 銀合金 5LX7001-R金めっき5LX7001-RK 16,000 19,000 ケーブルグランド 銀合金 5LX7001-A1金めっき5LX7001-A1K 16,00019,000 M20 金めっき銀合金 5LX7001-Q5LX7001-QK 5LX7001-V5LX7001-VK 5LX7001-FT5LX7001-FTK 5LX7001-C5LX7001-CK 5LX7001-F5LX7001-FK 5LX7001-N2K5LX7001-N2 16,00019,000 ※ケーブル引出し「G1/2」のTIIS認証「-J」タイプはニップル、シーリングフィッチングと組合せて使用ください。 1LX,2LX,5LXシリーズは耐食タイプの対応が可能です。（ケーブルグランドタイプ「A1」は除く）詳細は最寄の弊社支店・営業所までお問合せ下さい。 形番コーディング □LX700□−□□M 【例】1LX7001–JKM ※◎ ： 在庫品、 無印 ： 受注生産品 外部規格 防爆構造 TIIS（日本） Ex d e IIC T6 NEPSI（中国） Ex d e IIC T6 KOSHA（韓国） Ex d e IIC T6 CNS（台湾） Ex d e IIC T6 ※最新の認定No.は、弊社支店、営業所にお問い合わせください。 外部規格 防爆構造 ATEX（欧州） II 2G Ex d e IIC T6 IECEx Ex d e IIC T6 NK（船舶） Ex d e IIC T6 耐食タイプ LX7000 VCX-7000 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ 安全用 キースイッチ マイクロ スイッチ マニュアル スイッチ 接点強制開離 機構形 汎用形 汎用リミットスイッチ テクニカルガイド 防爆形 防爆スイッチ テクニカルガイド
ヘッド形状アクチュエータケーブル引出し 接点材質 外部規格 価格（円）
TIIS NEPSI KOSHA CNS ATEX IECEx NK
フォークレバーロック
G1/2 金めっき銀合金6LX7001-J6LX7001-JK 6LX7001-P6LX7001-PK 6LX7001-SK6LX7001-S 6LX7001-ET6LX7001-ETK 6LX70016LX7001-K 6LX7001-EK6LX7001–E 6LX7001-N1K6LX7001-N1 23,00026,000
安全増パッキン 銀合金 6LX7001-R金めっき6LX7001-RK 23,00026,000
ケーブルグランド 銀合金 6LX7001-A1金めっき6LX7001-A1K 23,00026,000
M20 金めっき銀合金 6LX7001-Q6LX7001-QK 6LX7001-V6LX7001-VK 6LX7001-FT6LX7001-FTK 6LX7001-C6LX7001-CK 6LX7001-F6LX7001-FK 6LX7001-N2K6LX7001-N2 23,00026,000 無方向動作
G1/2 金めっき銀合金8LX7001-J8LX7001-JK 8LX7001-P8LX7001-PK 8LX7001-SK8LX7001-S 8LX7001-ET8LX7001-ETK 8LX70018LX7001-K 8LX7001-EK8LX7001-E 8LX7001-N1K8LX7001-N1 23,00026,000
安全増パッキン 銀合金 8LX7001-R金めっき8LX7001-RK 23,00026,000 ケーブルグランド 銀合金 8LX7001-A1金めっき8LX7001-A1K 23,00026,000 M20 金めっき銀合金 8LX7001-Q8LX7001-QK 8LX7001-V8LX7001-VK 8LX7001-FT8LX7001-FTK 8LX7001-C8LX7001-CK 8LX7001-F8LX7001-FK 8LX7001-N2K8LX7001-N2 23,00026,000 ※◎ ： 在庫品、○ ： 受注生産品（最大２週間）、 無印 ： 受注生産品
●ニップル（安全増電線管方式□LX□0□-J（K）と組合せて使用）
形状 形番 寸法 材料 価格（円） A B C 対辺距離ニッケル 締付ナット対辺距離 ねじの呼び Oリング ニップル 締付ナット 2PA-JEXN16 79.3 15.1 15.5 24 26 G 1 2／ シリコンゴム 黄銅 黄銅 1,800 ※製品納期については、弊社販売員にお問い合わせください。 ※結線の接続防爆機器の組合わせは製品仕様書または取扱説明書をご確認ください。●防爆用安全増パッキンコネクタ（安全増電線管方式□LX□0□-R（K）と組合せて使用）
形状 形番 保護管寸法 適用コード径 形番 保護管寸法 適用コード径 価格（円） 2PA-JEX108PM G 1 2／ φ 7.5∼ 8.5 2PA-JEX208PM G 3 4／ φ 7.5∼ 8.5 9,000 2PA-JEX109PM φ 8.5∼ 9.5 2PA-JEX209PM φ 8.5∼ 9.5 9,000 2PA-JEX110PM φ 9.5∼10.5 2PA-JEX210PM φ 9.5∼10.5 9,000 2PA-JEX111PM φ10.5∼11.5 2PA-JEX211PM φ10.5∼11.5 9,000 2PA-JEX112PM φ11.5∼12.5 2PA-JEX212PM φ11.5∼12.5 9,000 2PA-JEX113PM φ12.5∼13.5 2PA-JEX213PM φ12.5∼13.5 9,000 ※製品納期については、弊社販売員にお問い合わせください。 配線作業の軽 減には、コード 付コネクタが 有効です。 LX7000 VCX-7000 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ 安全用 キースイッチ マイクロ スイッチ マニュアル スイッチ 接点強制開離 機構形 汎用形 汎用リミットスイッチ テクニカルガイド 防爆形 防爆スイッチ テクニカルガイド回路図
端子部
回路図 3 1 4 2 端子接続表 端子番号 内容 1 N.C. 2 N.C. 3 N.O. 4 N.O. 端子図詳細図 端子番号 端子番号 アースねじ●補助アクチュエータ
種類 形状 レバー長 形番 ローラ材質 レバー材質 レバー締付け方法 価格（円） ローラレバー 38.1mm 6PA-J63 黒色ナイロン 耐食アルミ 六角穴付きボルト 1,080 38.1mm 6PA-J78 黄銅 耐食アルミ 六角ボルト 1,620 30mm 6PA-J105 黒色ナイロン 耐食アルミ 六角穴付きボルト 1,000 30mm LS-6PA107 黄銅 耐食アルミ 六角穴付きボルト 3,800 調整ローラレバー 26.0∼89.0mm 6PA-J79 黒色ナイロン ステンレス／耐食アルミ 六角穴付きボルト 1,190 26.0∼89.0mm 6PA-J119 黄銅 ステンレス／耐食アルミ 六角穴付きボルト 1,430 ※製品納期については、弊社販売員にお問い合わせください。●シャフトカバー
形番 材質 価格（円） PA-J239 シリコーン（黒） 5,000 ※10個セットです。 コンジット部詳細 1LX700□-J □□（安全増電線管方式） 1LX700□-R□□（安全増パッキン方式） 管用平行ねじ G1/2 有効ねじ 5 山 min コンジット部詳細 1LX700＊-□＊＊ メートル細目ねじ M20×1.5 有効ねじ 5 山 min □：Q,V,C,Fコンジット部詳細
LX7000 VCX-7000 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ 安全用 キースイッチ マイクロ スイッチ マニュアル スイッチ 接点強制開離 機構形 汎用形 汎用リミットスイッチ テクニカルガイド 防爆形 防爆スイッチ テクニカルガイド形番 ヘッド形状 ローラレバー 1LX700□-□□ 2LX7001-□□プランジャ ローラプランジャ5LX7001-□□ フォークレバーロック6LX7001-□□ 8LX7001-□□無方向動作 外部規格 準拠規格 NECA C 4508 認証規格 TIIS □LX7□0□-J□□LX7□0□-R□ 工場電気設備防爆指針（国際規格に整合した技術指針2008) 安全増電線菅方式 1LXタイプ：TC20716、2,5,6,8LXタイプ：TC20722 安全増パッキン方式 1LXタイプ：TC20718、2,5,6,8LXタイプ：TC20724 NK □LX7□0□-N□ 形式試験番号：09T608 DEKRA: ATEX □LX7□0□-□ □LX7□0□-C□ EN60079-0: 2012（防爆電気機器通則） EN60079-1: 2007（耐圧防爆“d”） EN60079-7: 2007（安全増防爆“e”） DEKRA 14ATEX0029 DEKRA: IECEx □LX7□0□-E□ □LX7□0□-F□ IEC60079-0: 2011（防爆電気機器通則） IEC60079-1: 2007-04（耐圧防爆“d”） IEC60079-7: 2006-07（安全増防爆“e”） IECEx KEM 09.0040 NEPSI □LX7□0□-P□□LX7□0□-Q□ GB3836. 1-2010、GB3836. 2-2010、GB3836. 3-2010GYB14. 1422X KOSHA □LX7□0□-S□□LX7□0□-V□ KSCIEC60079-0、KSCIEC60079-1、KSCIEC60079-714-AV4BO-0454 CNS □LX7□0□-ET□□LX7□0□-FT□ CNS 3376-0（2014）; CNS 3376-1（2008）; CNS 3376-7（2008）工電（2015）第00011号 構造 接触形式 二回路双断 2CKT-DB×1 端子形状 M4 角座金付きなべ小ねじ 接点材料 銀／金めっき リベット 防爆構造 内部スイッチ ：d（耐圧防爆）、ハウジング ：e（安全増防爆） 保護構造 IP67（IEC60529、JIS C 0920） 電気的 性能
電気定格 銀 ：5A-AC 250V、0.8A-DC 125V、0.4A-DC 250V金めっき ：0.1A-AC 125V、0.1A-DC 30V 耐電圧 各端子と非充電金属部間 ：AC 2,000V 50／60Hz 1分間同極端子間 ：AC 600V 50／60Hz 1分間 各端子とアース間 ：AC 2,000V 50／60Hz 1分間 絶縁抵抗 100MΩ以上（DC 500V絶縁抵抗計） 初期接触抵抗 金めっき ：100mΩ以下（DC 6∼8V 通電電流0.1A 電圧降下法で測定）銀 ：50mΩ以下（DC 6∼8V 通電電流1A 電圧降下法で測定） 推奨接点最小 使用電圧・電流 銀 ：10mAー24V、20mAー12V金めっき ：10mAー5V 機械的 性能 アクチュエータ度 O.F.の5倍（動作方向に1分間） 端子強度 1.5N・mの締付けトルクに1分間耐える 耐衝撃 200m／s2自由位置・動作限度位置で接開離が1ms以下※1 耐振動 複振幅1.5mm 周波数10∼55Hz 連続2時間、自由位置と動作限度位置で接点開離が1ms以下 許容動作速度 最低速度：接点の不安定状態が0.1s以下、最高速度：アクチュエータの破損がないこと 20mm／s∼0.3m／s1.0mm／s∼0.5m／s※2 機械的動作頻度 120回／分以下 30回／分以下 120回／分以下 寿命 機械的寿命 400万回以上 動作後の動きは規格値の70∼100％ 200万回以上 400万回以上
電気的寿命 銀 ：20万回以上 ５A-AC 250V、0.8A−DC 125V、0.4A-DC 250V（50万回以上 1A-AC 250 V、0.2A-DC 125V、 0.1A-DC 250V） 金めっき ：200万回以上 0.1A-AC 125V、0.1A-DC 30V 環境条件 使用温度範囲 −10∼＋60℃（ただし氷結しない場合） 使用湿度範囲 45∼85％ RH 保存温度範囲 −10∼＋60℃ 保存湿度範囲 98％RH以下（ただし、コンジット部のプラグを付けた状態） グループおよび温度等級 ⅡC T6 危険区域分類 第一類危険箇所（ゾーン1）、第二類危険箇所（ゾーン2） 推奨 締付け トルク 本体 5∼6N・m（M5 六角穴付きボルト） カバー 5∼6N・m（M5 ばね座金付き六角穴付きボルト） ヘッド 1.3∼1.7N・m（M4 ばね座金付きなべ小ねじ ヘッド） 端子 1.3∼1.7N・m（M4 角座金付きなべ小ねじ） レバー 4∼5.2N・m（M5 六角穴付きボルト） 内部アース 1.3∼1.7N・m（M4 ばね座金付きバインド小ねじ） 外部アース 1.3∼1.7N・m（M4 ばね座金付きバインド小ねじ） 適用電線径 端子 電線ケーブル 公称断面積0.5mm公称断面積0.5mm22∼2.5mm∼1.5mm22（AWG20∼AWG16）（AWG20∼AWG14） 内部アース M3用絶縁被覆付圧着端子を使用 外部アース M4用圧着端子を使用
性能
配線作業の軽 減には、コード 付コネクタが 有効です。 LX7000 VCX-7000 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ 安全用 キースイッチ マイクロ スイッチ マニュアル スイッチ 接点強制開離 機構形 汎用形 汎用リミットスイッチ テクニカルガイド 防爆形 防爆スイッチ テクニカルガイド標準ローラレバー形 1LX7001-□□
外観／動作特性／外形寸法図
（単位：mm）調整ローラレバー形 1LX7003-□□
※指示のない寸法公差は±0.8です。 ※指示のない寸法公差は±0.8です。 39 5.3十0.1ー0 M4×27 ばね座金付き なべ小ねじ（4） R38 .1 φ17.4Χ6.4 黒色ナイロンローラ M5×12 ばね座金付き 六角穴付ボルト（4） （錠締） 22 .5 76 ± 0. 2 （ 23 ） M4×8 端子ねじ（4） M4×6 アースねじ M4×6 アースねじ 56±0.2 62 70 39 64 69 23 49.5 20 （ 14 0） 10 6 28 39 M5×12 六角穴付ボルト M6ねじ（4） 深さ最小15 取付穴（4） φ17.4Χ6.4 黒色ナイロンローラ R26∼89 調整範囲 M4Χ27 ばね座金付き なべ小ねじ（4） M5Χ12 ばね座金付き 六角穴付ボルト（4） （錠締） 22 .5 （ 23 ） M4Χ6 アースねじ M4Χ6 アースねじ M4Χ8 端子ねじ（4） M5Χ12 六角穴付ボルト（2） M6ねじ（4） 深さ最小15 3 （ 14 0 ） 10 6 70 75 23 39 76 ± 0.2 取付穴（4） 十0.1 ー0 φ5.3 動作特性 O.F.（動作に必要な力） 12.8N max R.F.（戻りの力） 1.1N min P.T.（動作までの動き） 15° max M.D.（応差の動き） 7° max O.T.（動作後の動き） 55° min R.T.（戻りまでの動き） （5°） ＊レバー長＝38.1mm時 動作特性 O.F.（動作に必要な力） 12.8N max＊ R.F.（戻りの力） 1.1N min＊ P.T.（動作までの動き） 15° max＊ M.D.（応差の動き） 7° max＊ O.T.（動作後の動き） 55° min＊ R.T.（戻りまでの動き） （5°） ＊ ＊レバー長＝38.1mm時 LX7000 VCX-7000 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ 安全用 キースイッチ マイクロ スイッチ マニュアル スイッチ 接点強制開離 機構形 汎用形 汎用リミットスイッチ テクニカルガイド 防爆形 防爆スイッチ テクニカルガイドプランジャ形 2LX7001-□□
（単位：mm）ローラプランジャ形 5LX7001-□□
※指示のない寸法公差は±0.8です。 ※指示のない寸法公差は±0.8です。 動作特性 O.F.（動作に必要な力） 26.7N max R.F.（戻りの力） 8.9N min P.T.（動作までの動き） 1.65mm max M.D.（応差の動き） 0.51mm max O.T.（動作後の動き） 5mm min 動作特性 O.F.（動作に必要な力） 26.7N max R.F.（戻りの力） 8.9N min P.T.（動作までの動き） 1.65mm max M.D.（応差の動き） 0.51mm max O.T.（動作後の動き） 5mm min 5.3十0.1 ー0 M4×27 ばね座金付き なべ小ねじ（4） ステンレス銅 プランジャ M4×6 アースねじ M4×8 端子ねじ M4×6 アースねじ M6ねじ（4） 深さ最小15 106 （ 141.5 ） 23 39 39 M5×12 ばね座金付き 六角穴付ボルト（4） （錠締） φ9.3±0.13 （ 23 ） 76 ± 0.2 50 O P（ 動 作 位置 ） PT （ 動 作 ま で の 動 き） 表 参照 取付穴（4） 5.3十0.1ー0 M6ねじ（4） 深さ最小15 M4×6 アースねじ M4×8 端子ねじ（4） M4×14 ばね座金付き なべ小ねじ（4） φ16.7Χ5 ステンレス銅ローラ M4×6 アースねじ 106 （ 148.5 ） 23 39 39 M5×12 ばね座金付き 六角穴付ボルト（4） （錠締） （ 23 ） 61 O P（ 動 作 位置 ） PT （ 動 作 ま で の 動 き） 表 参照 76 ± 0.2 取付穴（4） 配線作業の軽 減には、コード 付コネクタが 有効です。 LX7000 VCX-7000 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ 安全用 キースイッチ マイクロ スイッチ マニュアル スイッチ 接点強制開離 機構形 汎用形 汎用リミットスイッチ テクニカルガイド 防爆形 防爆スイッチ テクニカルガイドフォークレバー形 6LX7001-□□
外観／動作特性／外形寸法図
（単位：mm）無方向動作形 8LX7001-□□
※指示のない寸法公差は±0.8です。 ※指示のない寸法公差は±0.8です。 動作特性 O.F.（動作に必要な力） 9.8N max＊ P.T.（動作までの動き） 60° min O.T.（動作後の動き） 30° max 機械的反転角度 55° max ＊レバー長＝38.1mm時 動作特性 O.F.（動作に必要な力） 1.4N max＊ R.F.（戻りの力） ∼ M.D.（応差の動き） ∼ O.T.（動作後の動き） ∼ ＊ロッド先端位置にて 5.3十0.1 ー0 M4×6 アースねじ M5×12 ばね座金付き 六角穴付ボルト（4） （錠締） M5×12 六角穴付ボルト φ17.4Χ6.4 ナイロンローラ（2） M4×6 アースねじ M4×8 端子ねじ（4） 28 .5 （ 23 ） 26.2 R38. 1 M6ねじ（4） 深さ最小15 M3.5×37 ばね座金付き なべ小ねじ（4） M4×14 ばね座金付き なべ小ねじ（4） 55.2 69.2 23 74.3 26.2 （ 15 2. 3） 10 6 76 ± 0.2 取付穴（4） 5.3十0.1 0 アクチュエーターは引っ張り方向を 除いて前方向に動作します。 R28.6max OP（動作位置） ブーツシール M4Χ14 ばね座金付き なべ小ねじ（4） M4Χ6 アースねじ M4Χ6 アースねじ M6ねじ（4） 深さ最小15 M4Χ8 端子ねじ（4） φ7.2max コイルスプリング 39 23 39 M5Χ12 ばね座金付き 六角穴付ボルト（4） （錠締） 106 （ 244.65 ） （ 23 ） 145.65 76 ± 0.2 取付穴（4） LX7000 VCX-7000 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ 安全用 キースイッチ マイクロ スイッチ マニュアル スイッチ 接点強制開離 機構形 汎用形 汎用リミットスイッチ テクニカルガイド 防爆形 防爆スイッチ テクニカルガイドφ17.4×6.4（黒色ナイロンローラ） φ17.4×7.1（黄銅ローラ） M5×12 ステンレス六角穴付ボルト 38 .1 ※レバー締付方法：六角ボルト M5×12 ステンレス六角穴付ボルト 30 φ17.4×6.4（黒色ナイロンローラ） φ17.4×7.1（黄銅ローラ） M5×12ステンレス 六角穴付ボルト（2） 調 整長 さ 26 ∼ 89 （ 96 .9 ） φ17.4×6.4（黒色ナイロンローラ） φ17.4×7.1（黄銅ローラ）
防爆用パッキン式コネクタ
LX防爆スイッチ用補助アクチュエータ
（単位：mm）分解図
注意：寸法図中のコンジット部について 電線管ねじ結合方式のスイッチは、コンジット部にG 3/4のねじがきってあり、配線 工事までのシール性を保つため、保護キャップが付いています。 耐圧パッキン引き込み方式は、別売の専用コネクタを組付けて使用するため、管用ね じは切ってありません。 どちらも保護キャップをはずしてから専用コネクタを組付けてください。 6PA-J63 （黒色ナイロンローラ）6PA-J78※ （黄銅ローラ） 6PA-J105 （黒色ナイロンローラ）LS-6PA107 （黄銅ローラ） 6PA-J79 （黒色ナイロンローラ）6PA-J119 （黄銅ローラ）
●レバー以外の部品は交換できません。本体ごと交換してください。 ●ハウジング、カバーおよびヘッドは、アルミニウム合金を使用し、灰色ペイン ト仕上げをしています。 ●外部のねじ類は、ステンレス鋼を使用しています。 ●プラグは、結線するまでははずさないでください。 ●スイッチのアースねじを使用して、必ず接地してください。 ●使用可能な危険箇所：第一類危険箇所（ゾーン1）、第二類危険箇所 （ゾーン2） 〈第一類危険箇所（ゾーン1）：通常の状態において、爆発性雰囲気をしば しば生成する可能性がある場所〉 〈第二類危険箇所（ゾーン2）：通常の状態において、爆発性雰囲気を生 成する可能性が小さく、また生成した場合でも短時間しか持続しない場 所〉 ●強酸、アルカリの直接かかる環境では使用しないでください。 ●安全増電線管方式は、コンジット近くの電線管にシーリングフィッチングを 設けシーリングコンパウンドで防爆工事を必ず行なってください。また、安全 増電線管方式に市販のパッキン方式コネクタを組合わせて使用すること はできません。 ●許容温度70℃以上の電線またはケーブルを使用してください。 ●安全増パッキン方式の場合、型式検定で定められたコネクタ2PA-JEX1 □□PMシリーズ（保護管寸法G1／2）、または2PA-JEX2□□PMシリー ●結線は、装置の電源を切った状態で行ってください。使用電圧によって は、感電することがあります。 ●カバー、コンジット部を開放して放置、または使用しないでください。爆発事 故を起こすことがあります。 ●このスイッチは、IEC準拠の防爆規格に合致した製品です。該当する防 爆構造の適用エリア内で、該当する設備または機器の基準に基づいてご 使用ください。 ●スイッチのヘッドは、ヘッド取付ねじ4本を外すことにより、カバーを正面にし て左右90°または180°の位置に変更できます。ヘッドのねじは1.3∼1.7N ／mのトルクで締付けてください。 ●このスイッチへの接続は、対辺4mmの六角棒レンチで、M5ねじ4本をは ずしてカバーを取去り、必要端子に結線してください。また、スイッチプラン ジャに電線が接触しないようにご注意ください。なお、結線後のカバーの 片締め、締付け不足およびコンジット部の接合方法によっては、防爆性能 を低下させる恐れがありますのでご注意ください。 ●TIIS認証を活用する場合は、許容温度70℃以上の電線またはケーブル を使用してください。 ●結線時のカバーの取外し、動作方向の変更のための動作ヘッドの取外し 以外にスイッチを分解しないでください。 ●工事中に工具を当てたり、落下させて傷が付いたまま使用しないでくださ い。また、スイッチのカバーやハウジングに大きなへこみやひびなどがある
