第 1 章ハードウェアの概要

... 6

NetBackup 5330 計算ノードの概要... 6

NetBackup 5330 計算ノードの PCIe カードの構成... 7

NetBackup 5330 計算ノードのイーサネットポートの構成... 8

NetBackup 5330 のストレージシェルフとディスクドライブ... 10

NetBackup 5330 のケーブルおよびコネクタ... 12

最初に読むべきセクション... 13

ハードウェアシナリオについて... 13

NetBackup 5330 ハードウェア設置手順について... 14

IPMI 構成について... 16

その他の NetBackup 5330 製品マニュアル... 17

第 2 章ハードウェアのインストール前の要件

... 19

NetBackup 5330 ハードウェアのパッケージの内容... 19

NetBackup 5330 ハードウェア設置用のお客様提供の項目... 20

プライマリシェルフまたは拡張シェルフの開梱... 21

NetBackup 5330 計算ノードの開梱... 23

NetBackup 5330 ハードウェアのラックの位置の決定... 25

SAS ケーブルの長さを決定する... 26

IPMI 構成の前提条件... 27

第 3 章ハードウェアの取り付け手順

... 29

プライマリシェルフまたは拡張シェルフの取り付け... 30

プライマリシェルフまたは拡張シェルフへのディスクドライブの取り付け ... 37

NetBackup 5330 計算ノードの取り付け... 40

ファイバーチャネル (FC) ポートへの SFP の取り付け... 43

SFP のエンドキャップの削除... 44

プライマリシェルフへの NetBackup 5330 計算ノードの接続... 45

拡張シェルフのプライマリシェルフへの接続... 47

新しい拡張シェルフを追加する前にソフトシャットダウンを実行する... 50

既存の 3TB の拡張シェルフと 3TB のプライマリシェルフへの 2 番目の拡張シェルフの接続... 51

電源コードをハードウェアに接続する... 62

付録 A 新しく拡張されたストレージシェルフのディスク領域の追加

... 77 新しい拡張シェルフにディスク容量を追加するための要件... 77

NetBackup アプライアンス Web コンソールからの拡張ストレージシェルフ

のディスク領域の追加... 81

NetBackup Appliance シェルメニューからの拡張ストレージシェルフのディ

スク領域の追加... 83

索引

... 85 目次 5

(6)

ハードウェアの概要

この章では以下の項目について説明しています。

■ NetBackup 5330 計算ノードの概要

■ NetBackup 5330 計算ノードの PCIe カードの構成

■ NetBackup 5330 計算ノードのイーサネットポートの構成

■ NetBackup 5330 のストレージシェルフとディスクドライブ

■ NetBackup 5330 のケーブルおよびコネクタ

■ 最初に読むべきセクション

■ ハードウェアシナリオについて

■ NetBackup 5330 ハードウェア設置手順について

■ IPMI 構成について

■ その他の NetBackup 5330 製品マニュアル

NetBackup 5330 計算ノードの概要

計算ノードの前面パネルには、12 個のディスクドライブのスロットがあります。スロットには左下隅の 0 から右上隅の 11 まで番号が付いています。

NetBackup 5330 計算ノードには 8 つのディスクドライブが含まれています。スロット 0 から 5 には、オペレーティングシステムおよびシステムログのミラーボリューム、2 つのホッ

1

(7)

トスペアが含まれます。スロット 6 と 7 は現在未構成で、将来の使用のために予約されています。スロット 8 から 11 までには、空気の流れを保守するブランクキャリアが含まれています。

計算ノードの背面パネルには、埋め込まれたポートと PCIe カードスロットがあります。

埋め込まれたポートには以下があります（箇条書きリストの項目にポートを関連付ける番号が付いています）。

■ 4 つの 1 Gb イーサネットポート (アイテム 1)

■ 1 つのビデオグラフィックアレイ（VGA）ポート（アイテム 2）

■ 1 つのシリアルポート（Veritas テクニカルサポートのみが使用）(アイテム 3)

■ 3 つの USB ポート（アイテム 4）

■ 1 つのリモート管理のためのインテリジェントプラットフォーム管理インターフェース

（IPMI）ポート（アイテム 5）

■ 2 つの 10 Gb イーサネットポート（アイテム 6）

背面パネルの左下に 2 つの電源モジュールが取り付けられています。電源のうちの 1 つは、常時稼働している必要があります。電源が両方とも適切に機能していない場合は、

デバイスをオフにします。

計算ノードの入力電源は、AC 120 V または AC 220 V です。

NetBackup 5330 計算ノードの PCIe カードの構成

計算ノードの背面パネルには、1 ～ 6 の番号が付けられた 6 個の PCIe スロットが搭載されています。スロット 1、2、3 は PCIe ライザーアセンブリ 2 に配置されています。スロット 4、5、6 は PCIe ライザーアセンブリ 1 に配置されています。

第 1 章ハードウェアの概要 7 NetBackup 5330 計算ノードの PCIe カードの構成

(8)

ライザー 2 ライザー 1

スロット 1 スロット 2 スロット 3

スロット 4 スロット 5 スロット 6

PCIe スロットはすべて出荷時に装備されます。各スロットには、ファイバーチャネル（FC）

のホストバスアダプタ（HBA）カードか、イーサネットネットワークインターフェースカード

（NIC）のいずれかがあります。スロット 1 と 4 は、プライマリストレージシェルフへの接続用に排他的に予約されています。

NetBackup 5330 計算ノードの PCIe カードの構成を表に示します。

表 1-1 NetBackup 5330 計算ノードで利用可能な PCIe スロット構成スロット 6 スロット 5

スロット 4 スロット 3

スロット 2 スロット 1

オプション

10 GbE NIC 10 GbE NIC 8Gb の FC HBA 10 GbE

NIC 10 GbE NIC 8Gb の FC

HBA A

8Gb の FC HBA 10 GbE

NIC 8Gb の FC HBA 10 GbE

HBA B

8Gb の FC HBA 8Gb の FC

HBA 8Gb の FC HBA 10 GbE

HBA C

HBA 8Gb の FC HBA 10 GbE

NIC 8Gb の FC HBA 8Gb の FC HBA D

HBA 8Gb の FC HBA 8Gb の FC HBA 8Gb の FC HBA 8Gb の FC HBA E

NetBackup 5330 計算ノードのイーサネットポートの構成

NetBackup 5330 計算ノードの背面パネルには 6 つの PCIe スロットがあり、5 種類のサ

ポートされている構成に従って装備されています。PCIe スロットの構成により、使用できるイーサネットポートの数が決まります。

すべての NetBackup 5330 Appliance には、背面パネルの下部に沿って組み込まれた次のポートがあります。

■ 1 GbE ポート: eth0、eth1、eth2、および eth3

■ 10 GbE ポート: eth4 および eth5

第 1 章ハードウェアの概要 8 NetBackup 5330 計算ノードのイーサネットポートの構成

(9)

次の図で、計算ノードの背面パネルにある、PCIe カードによるポートを含めたイーサネットポートの場所を示します。

eth0 eth1 eth2 eth3 eth4 eth5 eth9 eth8

eth7 eth6 eth13 eth12 eth11 eth10

PCIe スロットに取り付けた 10-Gb イーサネットネットワークインターフェースカードには他

のポートが含まれます。ポートの数はご使用の計算ノードの PCIe スロット構成によって異なります。

表 1-2 に、各 PCIe スロット設定で利用可能なイーサネットポートを示します。

表 1-2 NetBackup 5330 計算ノードの PCIe イーサネットポートの構成スロットとイーサネットポートの番号オプション

■ スロット 2: eth8 (右)、eth9 (左)

■ スロット 6: eth12 (右)、eth13 (左) A (10-Gb イーサネットカード x 1)

■ スロット 5: eth10 (右)、eth11 (左) B (10-Gb イーサネットカード x 3)

■ スロット 3: eth6 (右)、eth7 (左) C (10-Gb イーサネットカード x 2)

■ スロット 3: eth6 (右)、eth7 (左) D (10 GBイーサネットカード x 1)

E (10-Gb イーサネットカードなし) N/A

第 1 章ハードウェアの概要 9 NetBackup 5330 計算ノードのイーサネットポートの構成

(10)

NetBackup 5330 のストレージシェルフとディスクドライブ

NetBackup 5330 計算ノードは、次のように 2 種類の外部ディスクドライブストレージをサ

ポートしています。

■ プライマリストレージシェルフ

■ 拡張ストレージシェルフ

メモ: プライマリストレージシェルフと拡張ストレージシェルフでは、AC 220 V 電源が必要です。

各 NetBackup 5330 計算ノードには、1 つのプライマリストレージシェルフが必要です。

ストレージ容量を追加するために、1 台の 6TB のディスクドライブの拡張シェルフを 3TB のドライブの拡張シェルフおよび 3TB のドライブのプライマリシェルフに追加できます。

重さを考慮して、ストレージシェルフはできるだけラックの下部または下部近くにインストールする必要があります。ストレージシェルフが取り付けられて、計算ノードがインストールされると、ファイバーチャネル（FC）、SAS、電源コードがユニット間で接続されます。FC ケーブルは計算ノードをプライマリストレージシェルフに接続します。SAS ケーブルはプライマリストレージシェルフを拡張ストレージシェルフに接続します。すべての接続が完了したら、ストレージシェルフと計算ノードをオンにして、ユニットを初期化して同期します。

メモ: 1 つ以上の拡張ストレージシェルフが使用されている場合は、プライマリシェルフから最も遠くにあるシェルフを先にオンにします。その後で、プライマリシェルフに接続されている拡張シェルフをオンにします。次に、プライマリシェルフをオンにします。最後に、

計算ノードをオンにします。

インストール時のユニットの重さを減らすため、ディスクドライブは出荷時にはストレージシェルフにインストールされていません。ディスクは個別のパッケージで出荷されており、

各パッケージに 10 個のディスクが含まれています。各ストレージシェルフにすべてディスクを装備するには、6 個のパッケージが必要となります。個々のディスクは帯電防止袋に梱包されています。ディスクは、ストレージシェルフドローワを引き出し、各ディスクをスロットに挿入して、ストレージシェルフにインストールする必要があります。ベストプラクティスとして、下部のドローワから開始し、上に移動することをお勧めします。ディスクは一度に 1 つのドローワに挿入します。

各シェルフのドローワにはシェルフの上から順に 1 から 5 までの番号が付いています。

第 1 章ハードウェアの概要 10 NetBackup 5330 のストレージシェルフとディスクドライブ

(11)

各ドローワのディスクスロットにはドローワの左側から順に 1 から 12 までの番号が付いています。

各ドローワの正面にある 3 つの LED は 3 つのスロットの各列に関する情報を提供します。

p.37 の「プライマリシェルフまたは拡張シェルフへのディスクドライブの取り付け」を参照してください。

第 1 章ハードウェアの概要 11 NetBackup 5330 のストレージシェルフとディスクドライブ

(12)

NetBackup 5330 のケーブルおよびコネクタ

次の種類のケーブルとコネクタが提供されています。

■ ラックの AC 電力配分装置（PDU）に各デバイスを接続する電源コード。

メモ: プライマリストレージシェルフと拡張ストレージシェルフでは、AC 220 V 電源が必要です。NetBackup 5330 計算ノードは、入力電源 AC 120V または AC 220 V に対応します。

次に、計算ノードとストレージシェルフの電源コネクタの電圧を一覧表示します。緑色のピンは接地部を示します。

計算ノードでは次の差し込み口（C-13）と導入口（C-14）のコネクタを使用します。

これらのコネクタの定格は以下のとおりです。

■ 電圧: AC 125～250 V

■ 電流: 15A

ストレージシェルフでは次の差し込み口（C-19）と導入口（C-14）のコネクタを使用します。

これらのコネクタの定格は以下のとおりです。

■ 電圧および電流: 200 ～ 240 VAC、15A

■ ストレージシェルフは、AC 200 - 240 V でのみ動作します。

■ 計算ノードをプライマリストレージシェルフに接続するファイバーチャネル（FC）ケーブル。

■ プライマリストレージシェルフを拡張ストレージシェルフに接続する SAS ケーブル。

■ FC と 10GbE ポート用の Small Form-factor Pluggable（SFP）モジュール。

SFP は PCIe ライザーのカードに出荷時に取り付けられています。

第 1 章ハードウェアの概要 12 NetBackup 5330 のケーブルおよびコネクタ

(13)

2 つの SFP が計算ノードの背面パネルにある 10GbE ポートと共に使用するために提供されています。

計算ノードの I/O 構成によっては、次の種類のケーブルを入手する必要がある場合もあります。

■ 計算ノードの背面パネルとネットワーク上にある 1 Gb イーサネットポートと 10 Gb のイーサネットポートの間のイーサネットケーブル。

■ 計算ノードの背面パネルにあるインテリジェントプログラム管理インターフェース（IPMI）

ポートと、リモートアクセス用のネットワーク間のイーサネットケーブル。

■ 計算ノードの背面パネルにある 8 Gb FC HBA ポートと、テープまたは他のデバイスに接続するためのネットワーク間の追加の FC ケーブル。

最初に読むべきセクション

先に進む前に、次のセクションを読んでください。このセクションの情報によって、すでにインストールされたハードウェア、およびインストールが必要な追加のハードウェアを確認することができます。

■ p.13 の「ハードウェアシナリオについて」を参照してください。

■ p.50 の「新しい拡張シェルフを追加する前にソフトシャットダウンを実行する」を参照

してください。

■ p.12 の「NetBackup 5330 のケーブルおよびコネクタ」を参照してください。

ハードウェアシナリオについて

NetBackup 5330 Appliance リリース 2.7.1 では、ストレージシェルフに 6 TB のディスクドライブを使用できるようになりました。以前のリリースでは 3TB のディスクドライブが提供されていました。ただし、1 つのストレージシェルフに 3TB のドライブと 6TB のドライブを混在させることはできません。

次の一覧で、このガイドに記載されているオプションについて説明します。

■ 計算ノードおよびプライマリシェルフの設置と接続。

■ 拡張シェルフのプライマリシェルフおよび計算ノードへの設置と接続。

■ 2 番目の拡張シェルフの設置と既存の拡張シェルフ、プライマリシェルフおよび計算

ノードへの接続。

注意: 2 番目の拡張シェルフを稼働中のアプライアンスシステムにする場合は、ベストプラクティスとして、計算ノード、プライマリシェルフ、および既存の拡張シェルフをオフにすることをお勧めします。

第 1 章ハードウェアの概要 13 最初に読むべきセクション

(14)

メモ: システムに 2 番目の拡張シェルフを追加する前に、NetBackup Appliance リリース 2.7.1 以降にアップグレードする必要があります。次の Web サイトにある『NetBackup Appliance アップグレードガイドリリース 2.7.x』 - RedHat Enterprise Linux (RHEL) オペレーティングシステムを参照してください。NetBackup Appliance のマニュアル

NetBackup 5330 ハードウェア設置手順について

設置とケーブル配線をより簡単に行えるようにするには、計算ノードとストレージシェルフの設置を特定の順序で実行する必要があります。

推奨される設置手順は次のとおりです。

■ ストレージシェルフ

■ 拡張ストレージシェルフ - 最も低い位置の 4RU ラックスペースに設置します。

■ プライマリストレージシェルフ - 拡張ストレージシェルフ上隣の 4RU ラックスペースに設置します。

ストレージシェルフは最も重い装置です。これらは物理的によく似ており、両方とも同じレールを使用して取り付けます。設置を簡単にするために、ラック内に装置が取り付けられるまでは、ディスクドライブを取り付けないでください。

1 つのストレージシェルフを設置する推定所要時間は約 2.5 時間です。

■ NetBackup 5330 計算ノード - プライマリストレージシェルフの上の隣の 2RU ラック

スペースに設置します。

1 つの計算ノードを設置するための推定所要時間は約 1.25 時間です。

表 1-3 では、設置手順について説明しており、その手順へのリンクが記載されています。

表 1-3 ストレージシェルフと計算ノードハードウェアの設置手順説明

手順

ストレージシェルフを開封します。

p.21 の「プライマリシェルフまたは拡張シェルフの開梱」を参照してください。

1

計算ノードを開封します。

p.23 の「NetBackup 5330 計算ノードの開梱」を参照してください。

2

ストレージシェルフと計算ノードのラックの設置場所を決定します。

p.25 の「NetBackup 5330 ハードウェアのラックの位置の決定」を参照してください。

3

第 1 章ハードウェアの概要 14 NetBackup 5330 ハードウェア設置手順について

(15)

説明手順

ラックにストレージシェルフのレールを取り付け、ストレージシェルフを設置します。

プライマリシェルフの下にすべての拡張シェルフを設置します。

次のトピックは、拡張シェルフとプライマリシェルフの両方で使用できます。

p.30 の「プライマリシェルフまたは拡張シェルフの取り付け」を参照してください。

4

各ストレージシェルフにディスクドライブを設置します。1 つのシェルフに 3 TB または 6 TB のディスクのみを設置してください。1 つのシェルフに両方のタイプのディスクを取り付けることはできません。

p.37 の「プライマリシェルフまたは拡張シェルフへのディスクドライブの取り付け」を参照してください。

5

ラックに計算ノードのレールを取り付け、計算ノードを設置します。

p.40 の「NetBackup 5330 計算ノードの取り付け」を参照してください。

6

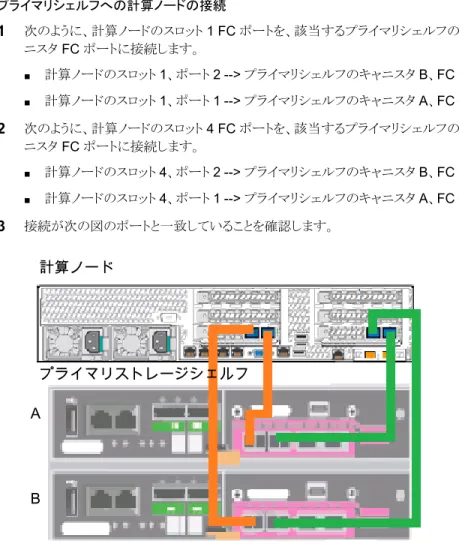

プライマリストレージシェルフと計算ノード間の 4 本のファイバーチャネルケーブルを接続します。

p.45 の「プライマリシェルフへの NetBackup 5330 計算ノードの接続」を参照してください。

7

1 台の拡張シェルフをプライマリシェルフと計算ノードに設置する場合は、拡張シェルフとプライマリシェルフの間の 4 本の SAS ケーブルを接続します。

p.47 の「拡張シェルフのプライマリシェルフへの接続」を参照してください。

8

既存の拡張シェルフ、プライマリシェルフおよび計算ノードに 2 番目の拡張シェルフを追加する場合は、2 台の拡張シェルフの間に 2 本の新しい SAS ケーブルを接続します。次に、既存の拡張シェルフから 2 本の SAS ケーブルの一方の端を取り外し、新しい拡張シェルフに接続します。

p.51 の「既存の 3TB の拡張シェルフと 3TB のプライマリシェルフへの 2 番目の拡張シェルフの接続」を参照してください。

9

計算ノードとラック内の電力配分の差し込み口の間に電力配分装置（PDU）ケーブルを接続します。

p.62 の「電源コードをハードウェアに接続する」を参照してください。

10

各ストレージシェルフとラック内の電力配分の差し込み口の間に電力配分装置（PDU）

ケーブルを接続します。ストレージシェルフには、AC 220 V が必要です。

p.62 の「電源コードをハードウェアに接続する」を参照してください。

11

ストレージシェルフと計算ノードの電源をオンにします。必ず正しい設置手順に従ってください。

p.64 の「ハードウェアをオンにして動作を検証する」を参照してください。

12

第 1 章ハードウェアの概要 15 NetBackup 5330 ハードウェア設置手順について

(16)

説明手順

IPMI ポートおよび NIC1 (eth0) インターフェースを構成します。

p.72 の「NetBackup Appliance シェルメニューでの IPMI の構成」を参照してください。

13

IPMI 構成について

インテリジェントプラットフォーム管理インターフェース (IPMI) は、ホストシステムの CPU、

ファームウェア、オペレーティングシステムとは関係なく管理、監視機能を提供します。アプライアンス用の IPMI サブシステムを構成できます。IPMI サブシステムに接続するために、アプライアンスの背面パネルのリモート管理ポートを使用することができます。

次の図は、NetBackup 5330 アプライアンスの背面パネルのリモート管理ポート (または IPMI ポート) を示します。

IPMI は、予想外の停電によって接続済みのシステムが終了する場合に役立ちます。電

源のリストア後にアプライアンスにアクセスできない場合、ラップトップまたはデスクトップコンピュータを使ってリモートでアプライアンスにアクセスすることができます。この場合、オペレーティングシステムやログインシェルではなくハードウェアへのネットワーク接続が使われます。これによって、電源が切断されたり、応答しなくなったり、オペレーティングシステムが存在しない場合であってもアプライアンスを制御、監視できます。

次の図に、IPMI がどのように働くかを示します。

IPMI の動作

アプライアンスの電源がオフになっているか、

またはネットワークインターフェースを使ってアクセスできない場合

リモート管理ポート

IPMI を使う Out of Band Management

リモート管理コンソール

IPMI の主要な用途には次があります。

第 1 章ハードウェアの概要 16 IPMI 構成について

(17)

■ 電源が切断されたまたは応答しないアプライアンスを管理します。 IPMI を使うと、リモートからアプライアンスの電源オン、オフ、または再起動を実行することができます。

■ 帯域外の管理を提供し、支店、リモートのデータセンターなど、アプライアンスへのローカルの物理アクセスが不可能または望ましくない状況を管理します。

■ 通常のネットワークインターフェースを使ってアプライアンスにアクセスできない場合、

IPMI を使ってリモートから NetBackup Appliance シェルメニューにアクセスできます。

メモ: IPMI インターフェースを使って NetBackup Appliance シェルメニューにのみアクセス可能です。 IPMI インターフェースを使って NetBackup アプライアンス Web コンソールにアクセスすることはできません。

■ ISO リダイレクトを使って IPMI インターフェースからアプライアンスを再イメージング

します。

■ アプライアンスのハードウェア健全性をリモートから監視します。

■ キーボード、モニター、マウス (KVM) ソリューションなど煩雑なケーブル配線やハードウェアを避けます。

p.72 の「NetBackup Appliance シェルメニューでの IPMI の構成」を参照してください。

p.74 の「Veritas のリモート管理インターフェースにアクセスして使用する」を参照してください。

その他の NetBackup 5330 製品マニュアル

次の表は、NetBackup 5330 計算ノードおよび Storage Shelf に関するマニュアルの一覧です。

表 1-4 NetBackup 5330 Appliance のマニュアル説明

ドキュメント

NetBackup 5330 計算ノードと接続されたストレージシェルフのあらゆる点について説明します。

NetBackup 5330 Appliance 製品の説明ガイド

計算ノードの初期構成に関するガイドラインとチェックリストを提供します。 NetBackup Appliance Web コンソールによる初期構成について説明します。

NetBackup 5330 初期構成ガイド

次のマニュアルも利用可能です。

■ NetBackup Appliance 安全とメンテナンスガイド

第 1 章ハードウェアの概要 17 その他の NetBackup 5330 製品マニュアル

(18)

■ NetBackup Appliance 管理者ガイド

■ NetBackup Appliance コマンドリファレンスガイド

■ NetBackup Appliance リリースノート

次の URL に、NetBackup 5330 アプライアンスのハードウェアとソフトウェアに関するマニュアルが掲載されています。

NetBackup Appliance のマニュアル

第 1 章ハードウェアの概要 18 その他の NetBackup 5330 製品マニュアル

(19)

ハードウェアのインストール前の要件

■ NetBackup 5330 ハードウェアのパッケージの内容

■ NetBackup 5330 ハードウェア設置用のお客様提供の項目

■ プライマリシェルフまたは拡張シェルフの開梱

■ NetBackup 5330 計算ノードの開梱

■ NetBackup 5330 ハードウェアのラックの位置の決定

■ SAS ケーブルの長さを決定する

■ IPMI 構成の前提条件

NetBackup 5330 ハードウェアのパッケージの内容

計算ノードと各ストレージシェルフは別々のコンテナに梱包されて出荷されます。各コンテナには、他の箱や内容物が含まれています。ストレージシェルフのディスクドライブは追加の箱に梱包されて出荷されます。

表 2-1 では、NetBackup 5330 アプライアンスシステムの出荷コンテナの内容について説明します。

2

(20)

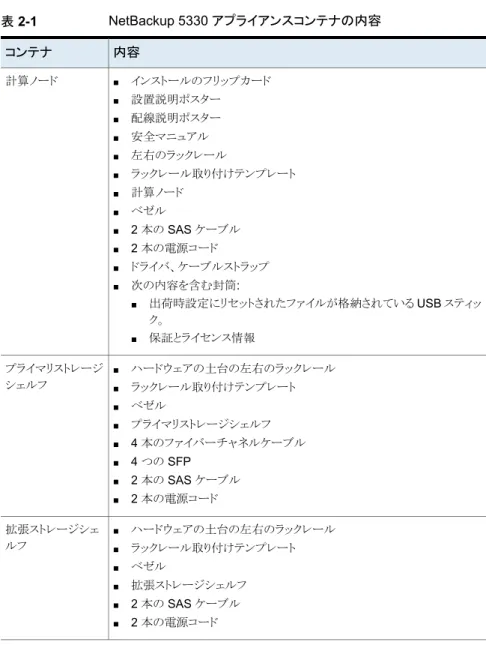

表 2-1 NetBackup 5330 アプライアンスコンテナの内容内容

コンテナ

■ インストールのフリップカード

■ 設置説明ポスター

■ 配線説明ポスター

■ 安全マニュアル

■ 左右のラックレール

■ ラックレール取り付けテンプレート

■ 計算ノード

■ ベゼル

■ 2 本の SAS ケーブル

■ 2 本の電源コード

■ ドライバ、ケーブルストラップ

■ 次の内容を含む封筒:

■ 出荷時設定にリセットされたファイルが格納されている USB スティック。

■ 保証とライセンス情報計算ノード

■ ハードウェアの土台の左右のラックレール

■ ベゼル

■ プライマリストレージシェルフ

■ 4 本のファイバーチャネルケーブル

■ 4 つの SFP

プライマリストレージシェルフ

■ ハードウェアの土台の左右のラックレール

■ ベゼル

■ 拡張ストレージシェルフ

拡張ストレージシェルフ

NetBackup 5330 ハードウェア設置用のお客様提供の項目

以下に、設置サイトに必要な作業員と装置について説明します。

■ ストレージシェルフを移動するには、少なくとも 2 人の人員か 1 台の機械リフトが必要です。

第 2 章ハードウェアのインストール前の要件 20 NetBackup 5330 ハードウェア設置用のお客様提供の項目

(21)

■ 計算ノードに接続するには、キーボードとモニターが必要です。

■ 企業ネットワークに計算ノードを接続するには、イーサネットケーブルとファイバーチャネル（FC）ケーブルが必要です。

■ 2 台の電力配分装置（PDU）が付いている 19 インチラックが必要です。

■ プライマリストレージシェルフおよび拡張ストレージシェルフ用の AC 220 V 電源

■ 計算ノード用の AC 120V または 220V 電源

プライマリシェルフまたは拡張シェルフの開梱

各ストレージシェルフは別々のコンテナに梱包されて出荷されます。Veritas はコンテナの中身を安全に配置できる場所の近くにテーブルを用意することを推奨します。

重さを考慮して、ストレージシェルフはディスクドライブが取り付けられていない状態で出荷されます。

警告: 空の各ストレージシェルフの重量は 80kg（176 lbs）です。人身傷害を防ぐため、

ストレージシェルフの開梱と移動には、3 人の人員か 1 台の機械リフトが必要です。

第 2 章ハードウェアのインストール前の要件 21 プライマリシェルフまたは拡張シェルフの開梱

(22)

ストレージシェルフを開梱するには

1 段ボールのコンテナの上部に切れ目を入れて開けないでください。

2 白い樹脂の詰め物をコンテナの両側から取り除きます。

3 コンテナの上部を持ち上げて、コンテナの中身を取り出します。

4 ストレージシェルフに手が届くように、コンテナの両側を下げて平らにします。

第 2 章ハードウェアのインストール前の要件 22 プライマリシェルフまたは拡張シェルフの開梱

(23)

5 前面および背面のラックテンプレートを外します。これらはねじやピンが取り付けられるラックの穴を見つけるのに使用します。

6 発泡材、空気袋、他の緩和材料を取り除きます。

7 拡張ブラケットとねじを取り出します。

8 ベゼルを取り出し、横に置きます。

9 取り付けレールを取り出し、横に置きます。

10 4 つの金属ハンドルを取り出し、横に置きます。

11 留め具、電源コード、ケーブルを取り出し、横に置きます。

12 出荷用のコンテナからストレージシェルフを取り出します。

NetBackup 5330 計算ノードの開梱

計算ノードはストレージシェルフの別々のコンテナに梱包されて出荷されます。両方の種類のデバイスが一緒にシュリンクラップで覆われます。Veritas はコンテナの中身を安全に配置できる場所の近くにテーブルを用意することを推奨します。

第 2 章ハードウェアのインストール前の要件 23 NetBackup 5330 計算ノードの開梱

(24)

警告: 計算ノードには 30kg（66 lbs）の重さがあります。計算ノードを移動するのに適切な人員または機械リフトがあることを確認します。

計算ノードの開梱

1 段ボールのコンテナを開けます。

2 Open Me First ボックスとコンテナの上にあるポスターを取り出します。

3 Open Me First ボックスからレールテンプレートを取り出します。

テンプレートによって、左側のレールと右側のレールをラックの前面と背面に適合させる場所を示します。

黄色の水平線でテンプレートを折り畳みます。2 本の線があります（テンプレートの中央に 1 本、下部に 1 本）。次にラック穴を装置ラックのラック穴に合わせます。

第 2 章ハードウェアのインストール前の要件 24 NetBackup 5330 計算ノードの開梱

(25)

4 ベゼルを取り外します。

5 取り付けレールを取り出します。

6 留め具、電源コード、他の内容物が入った大きい付属物の箱を取り出します。

7 出荷コンテナから計算ノードを取り出します。

NetBackup 5330 ハードウェアのラックの位置の決定

計算ノードとストレージシェルフの高さにより、必要なラックユニット（RU）のスペースが異なります。計算ノードには 2RU、各ストレージシェルフには 4RU のラックスペースが必要です。

RU の間隔を特定するために、通常、多くのラック製造元はラックの下部から始まる行と連続する番号によるシステムを使います。レールがまっすぐ水平に設置されるように、ラックの前面と背面に同じマークが付けられます。

1 つの RU には 3 つの穴があります。 1 つの RU の穴は通常、最下部の穴の下の行と最上部の穴の上の別の行でマーク付けされます。中心にある穴の番号で、ラック内で RU が表示される場所を特定します。

図 2-1 に、前述のマーク付けを示します。

図 2-1 ラック RU スペースのマーク付け

計算ノードとストレージシェルフのラックテンプレートを使用して、設置場所を決めます。

ハードウェア設置のベストプラクティスは次のとおりです。

第 2 章ハードウェアのインストール前の要件 25 NetBackup 5330 ハードウェアのラックの位置の決定

(26)

■ レールを設置するときは、完全な RU を使用してください。異なる RU の穴を使用しないでください。

■ ストレージシェルフは計算ノードよりもかなり重いため、できるだけラック最下部に近い位置に配置する必要があります。

■ 計算ノードは必ずストレージシェルフの上に取り付ける必要があります。

■ 計算ノードとストレージシェルフの間、または 2 つのストレージシェルフの間にはスペースを空けないでください。

■ 2 番目の拡張シェルフを稼働中のアプライアンスシステムにする場合は、計算ノード、

プライマリシェルフ、および既存の拡張シェルフをオフにしてください。

ハードウェアのラックの位置を決めるには

1 次のように、必要なラックユニット（RU）の合計数を決めます。

■ 計算ノード（2RU）とプライマリストレージシェルフ（4RU）

これらの 2 つのユニットが含まれているシステムには、合計で 6 個の RU が必要です。

■ 計算ノード（2RU）、プライマリストレージシェルフ（4RU）、拡張ストレージシェルフ（4RU）

これらの 3 つのユニットが含まれているシステムには、合計で 10 個の RU が必要です。

2 ハードウェアで提供されるラックテンプレートを使用して RU の配置を判断する。

3 ハードウェアを取り付けるときに簡単に見つけられるようにラック位置を記録してください。

p.30 の「プライマリシェルフまたは拡張シェルフの取り付け」を参照してください。

p.40 の「NetBackup 5330 計算ノードの取り付け」を参照してください。

SAS ケーブルの長さを決定する

拡張シェルフを追加する前に、シェルフの場所に SAS ケーブルの長さが収まっていることを確認します。各 SAS ケーブルの長さは 1m（3.28 フィート）です。 A 2 m (6.56 フィート) SAS ケーブルが別途利用可能です。必要であれば、Veritas 社のテクニカルサポートに連絡してください。

第 2 章ハードウェアのインストール前の要件 26 SAS ケーブルの長さを決定する

(27)

適切なケーブル長を判断するには

1 4U スペースは可能な限りプライマリシェルフに近付けます。

2 拡張シェルフに同梱された SAS ケーブルが、プライマリシェルフに接続するのに十分な長さであることを確認します。

ベストプラクティスは、プライマリシェルフと目的とする拡張シェルフの場所の間の SAS ケーブルを実際に保持することを推奨します。実際に、ケーブルの長さが十分であることを視認します。

IPMI 構成の前提条件

次の構成の前提条件を確認してください。

■ 専用のネットワークインフラストラクチャがあることを確認します。リモート管理ポートは、

1 Gbps (NetBackup 5330 アプライアンス用) です。

■ リモート管理ポートは、最大 1Gbps のリンク速度を auto-negotiation で切り替えることができます。

メモ: IPMI を管理下スイッチポートに接続している場合は、スイッチポートを auto-negotiation に設定することを推奨します。

■ ファイアウォールがアプライアンスと (ノート PC などの) アプライアンスを管理するリモートデバイス間に存在する場合は、次のポートを開きます。

SSH 22

HTTP 80

SNMP 162

HTTPS 443

KVM 623

RMM ISO/CD 5120

RMM フロッピーディスク 5123

CD 5124

SSL 5127

KVM CLI 5900

RMM CLI 7578

第 2 章ハードウェアのインストール前の要件 27 IPMI 構成の前提条件

(28)

SSL 7582

メモ: プライベート内部ネットワークがある場合は、それに応じてネットワークアドレス変換 (NAT) で設定を構成してください。

■ リモート管理ポートは DHCP または固定アドレスとして構成する必要があります。

p.16 の「IPMI 構成について」を参照してください。

第 2 章ハードウェアのインストール前の要件 28 IPMI 構成の前提条件

(29)

ハードウェアの取り付け手順

■ プライマリシェルフまたは拡張シェルフの取り付け

■ プライマリシェルフまたは拡張シェルフへのディスクドライブの取り付け

■ NetBackup 5330 計算ノードの取り付け

■ ファイバーチャネル (FC) ポートへの SFP の取り付け

■ SFP のエンドキャップの削除

■ プライマリシェルフへの NetBackup 5330 計算ノードの接続

■ 拡張シェルフのプライマリシェルフへの接続

■ 新しい拡張シェルフを追加する前にソフトシャットダウンを実行する

■ 既存の 3TB の拡張シェルフと 3TB のプライマリシェルフへの 2 番目の拡張シェルフの接続

■ 電源コードをハードウェアに接続する

■ ハードウェアをオンにして動作を検証する

■ NetBackup Appliance シェルメニューでの IPMI の構成

■ Veritas のリモート管理インターフェースにアクセスして使用する

3

(30)

プライマリシェルフまたは拡張シェルフの取り付け

この設置手順はいずれかのストレージシェルフに使えます。拡張シェルフが付属しているシステムの場合は、そのユニットを最初に取り付けてから、プライマリシェルフを取り付けます。

ラックの前面とラックの背面の間には、最低でも 76 cm（30 インチ）の奥行きが必要です。

Veritas は、1 人がラックの背面、もう 1 人が前面で、2 人でレールを設置することを推奨します。また、3 人でストレージシェルフを持ち上げ、取り付けられたレールに配置することを推奨します。

警告: 機器の損傷や人身傷害の可能性を避けるために、ラックに取り付ける前にストレージシェルフにディスクドライブを挿入しないでください。ディスクドライブに重量を追加すると、安全にストレージシェルフを設置できなくなります。

第 3 章ハードウェアの取り付け手順 30 プライマリシェルフまたは拡張シェルフの取り付け

(31)

ストレージシェルフをラックに取り付けるには 1 左右のレールを見つけます。

2 プラスドライバを使って、レールの正面から 4 本のねじ、背面から 2 本のねじをはずします。ねじを横に置きます。

3 正面にある各レールのうち、端の長い方を特定します。

前面左側

前面右側背面

レールの主要部分に対して垂直な棚に注目します。ストレージシェルフはこの棚に置きます。

(32)

4 スペーサを見つけて、レールのねじの近くに置きます。

メモ: ストレージシェルフには、2 種類のスペーサが付属していることもあります。一部のスペーサは円形で、他のスペーサは正方形です。どちらの種類のスペーサも亜鉛めっき鋼です。どちらの種類のスペーサも使用法と機能は同じです。

5 レールを前面と背面の RU に揃えるには、次の手順を実行します。

■ これから使用するラックの前面と背面にある RU を特定します。

メモ: ラックの背面では、設置のために 2 つの下の RU のみを使います。ラックの前面では、3 つの RU を使います。

■ 平頭ドライバを使って、レールのねじを緩めます。

(33)

■ 前面と背面のラックポストの内部にフィットするようにレールを伸ばします。

■ これから使う下側の背面の RU にある上の穴に、レールの背面にあるガイドピンを挿入します。

(34)

6 レールの内側で平頭ねじを使って、ラックに合うようにそれを伸ばすか短くすることができます。

7 また、ラックの背面を補強する必要がある場合、拡張ブラケットを使用することもできます。

上向き矢印を使って、ブラケットを取り付けるのはレールの背面の左であるか右であるかを決定します。

8 ラックにレールを固定するには、次の手順を実行します。

■ 2 本のねじの上に、それぞれ、スペーサを 1 つずつ置きます。次の図は正方形

と円形のスペーサを示しています。ストレージシェルフには、いずれかの種類のスペーサが付属しています。

■ 円形のスペーサがある場合は、スペーサの隆起部分をラック正面からラックの穴に挿入します。スペーサは、レール取り付けの場合にねじの中心を位置決めします。次の図の上部に円形のスペーサの隆起側を表示します。

(35)

■ ラックの穴の後ろにレールを配置します。

■ ラックの前面で、1 つのスペーサと 1 本のねじをラックの 1 番下の穴に差し込みます。次に、別のスペーサとねじをラック内の 3 番目の RU の中央に差し込みます。

2 本の残りのねじは後でシェルフをラックに取り付けるときに使います。

■ ラックの背面で、1 つのスペーサと 1 本のねじを、一番下の 2 つの RU の中央の穴に差し込みます。

9 レール内で平頭ねじをきつく締めます。レールは、移動するスペースのない状態で、

きちんと合う必要があります。

(36)

10 前の手順を繰り返し、右側のレールを設置します。

正面、右背面、右

11 ストレージシェルフの設置準備をするには、次のように 4 つの金属ハンドルをストレージシェルフの側面に取り付けます。

■ ハンドルの上部のタブをシェルフにあるスロットに押し込みます (1)。

■ ハンドルを傾けて、下部のタブを差し込みます (2)。

■ ハンドル全体をシェルフの側面に向かって押し込みます (3)。

■ ハンドルが所定の位置で固定されるように、引き上げます (4)。

(37)

12 両側に 1 人ずつ、前面に 1 人を配置し、慎重にストレージシェルフを持ち上げます。

13 拡張レールの後部にシェルフの後部を配置します。

14 シェルフをラック内に部分的に滑り込ませ、2 つの背面の金属ハンドルを取り外します。

15 ストレージシェルフの全面を真上に持ち上げ、しっかりとかみ合うまでラック内に完全に滑り込ませます。

16 前面にある 2 つの金属のハンドルを取り外します。

17 前の手順を繰り返し、プライマリストレージシェルフを設置します。

p.25 の「NetBackup 5330 ハードウェアのラックの位置の決定」を参照してください。

プライマリシェルフまたは拡張シェルフへのディスクドライブの取り付け

ディスクドライブの取り付けの手順はどちらのストレージシェルフでも同じです。新しいシェルフを取り付けるときなど、初期にドライブすべてを取り付けるときは、ストレージシェルフの電源を作動しないでください。

各ストレージシェルフには 5 つのディスクドロワーがあり、各ドロワーには 12 台のディスクがあります。 60 台のディスクドライブをすべて取り付ける必要があります。

取り付け時間を短縮するには、2 人でディスクの取り付けを行うことをお勧めします。1 人がディスクドライブの梱包を解いてハンドルを持ち上げ、ドロワーに取り付けるためにもう 1 人に渡します。両者ともに ESD 防護服を着用する必要があります。

メモ: 電源が後でオンになったときにディスクを正しく取り付けていなければ、ハードウェアの監視システムにエラーが表示されます。情報を探す最初の場所は NetBackup アプライアンス Web コンソールです。［管理 (Manage)］>［ハードウェア (Hardware)］ページに移動します。

ディスクドライブをストレージシェルフに取り付けるには

1 すべてのディスクドライブのボックスをストレージシェルフの場所に移動して、各ボックスを開きます。この時点では、ディスクや保護スリーブを取りはずさないでください。

2 ESD 保護 (帯電防止) リストストラップを 1 つのリストに取り付け、もう一方の端をラッ

クに接続します。

第 3 章ハードウェアの取り付け手順 37 プライマリシェルフまたは拡張シェルフへのディスクドライブの取り付け

(38)

3 下部のドロワー (5) から、つまみを使ってラック側の方に 2 つのオレンジ色のラッチを引き出します。それから、ラッチをつかみ、すべてのディスクスロットが見えるまでドロワーを引き出します。それ以上はドロワーを引き出さないでください。

各ドロワーの前面でドロワー内部のディスクドライブスロットの番号を識別します。番号は次のようにすべてのドロワーで同じです。

4 ボックスからディスクドライブを取り出し、保護スリーブを取り外します。

5 ディスクラッチを引き上げてそれをハンドルとして使い、次のようにディスクをディスク領域番号 1 に取り付けます。

■ ディスクをスロットにまっすぐ下へ挿入します。

■ ディスクの各側にある 2 つの持ち上がったボタンをスロットの一致する隙間に合わせます。

(39)

■ ディスクの下部が完全に固定されていることを確認します。

■ わずかに押し下げ、自分の方にディスクラッチを引っ張り始めます。この操作によってディスクが後ろに移動します。ディスクの右側、背面にあるコネクタがスロットの背面にあるピンに適合します。

■ 前面のオレンジ色のタブの下で正しい位置にはまるまでラッチを下に押し下げ続けます。

ドロワーの残りのディスクスロットについてもこの手順を繰り返します。

6 12 台のディスクすべてを取り付けた後、ドロワーをシェルフに押し戻してオレンジ色のラッチを内側に押してドロワーを固定します。

7 次の順序で残りのドロワーについても手順 4 から 6 まで繰り返します。

ドロワー 4、3、2、1。

(40)

NetBackup 5330 計算ノードの取り付け

NetBackup 5330 には 2 つの RU ラックスペースが必要です。プライマリシェルフの真上のスペースに計算ノードを設置することを推奨します。

レールには 1 つの RU ラックのスペースが必要なので、それらのレールは計算ノードに必要な 2 つのうちの上側の RU に設置する必要があります。

計算ノードの取り付け

1 計算ノードに付属のラックレールテンプレートを使用します。

■ 使用する 2 台の RU を判別します。

■ ピンとねじに使用するラックの穴を判別します。

2 これから使用するラックの前面と背面にある RU を特定します。

3 ラックの正面で、両側にある下側の RU の中心にある穴にケージナットを取り付けます。

この穴は、後で計算ノードをラックに固定するときに使用します。

4 左側のレールを、正面近くの片側にある L でマークされた位置に置きます。次の点に注意してください。

■ レールのマークの付いた側は、取り付けられたときに、計算ノード側ではなく、ラックキャビネットの側を向く必要があります。

第 3 章ハードウェアの取り付け手順 40 NetBackup 5330 計算ノードの取り付け

(41)

左

■ レールの両端には、ラック内でかみ合うように、特別な点があります。

上部にある正方形の突起は RU の上の穴に配置する必要があります。下部の円形の青い突起は RU の下の穴に配置する必要があります。

5 ラックの上部背面にある RU で、レールの背面を RU の上下の穴に差し込みます。

6 ラックの前方にレールを伸ばし、RU の上下の穴に差し込みます。

7 手順 5 と 6 を繰り返し、右のレールを設置します。

右

8 両レールが並行で固定されていることを確認します。

9 リリースボタンがクリックされるまで、両方のレールを前方にいっぱいまで伸ばします。

(42)

10 慎重に計算ノードを持ち上げ、レールの背面に向けて後部を傾けます。

11 各レールの背面にスロットを置きます。

12 計算ノード側から最後のレールスロットに伸びる 2 本の後部スタンドオフペグを挿入します。

13 レールエクステンダの前面で、計算ノードの前部をレールスロットに降ろします。計算ノードの中央のペグと前部のペグをレールスロットにはめ込みます。

14 レールのリリースボタンを持ち上げ、ラックに計算ノードを完全に差し込みます。

15 正面のねじをきつく締めて、各側のラックに計算ノードを固定します。

(43)

ファイバーチャネル (FC) ポートへの SFP の取り付け

4 つの Small Form-factor Pluggable (SFP) トランシーバが提供されています。これらを計算ノードの背面パネルにあるスロット 1 と 4 にある 4 つのファイバーチャネル（FC）

ポートに差し込みます。

SFP を取り付けるには

1 SFP を見つけます。

2 スロット 1 および 4 の FC ポートを確認します。

スロット 4

2 1 2 1

スロット 1

3 SFP の一部をポートに挿入します。

4 SFP の端にある金属ハンドルが上部側にあることを確かめます。ハンドルを持ち上げる必要はありません。

第 3 章ハードウェアの取り付け手順 43 ファイバーチャネル (FC) ポートへの SFP の取り付け

(44)

5 SFP が正しく固定されていることを確認します。

6 ポートからエンドキャップをはずします。

SFP のエンドキャップの削除

計算ノードの PCIe ライザーアセンブリには、構成によってファイバーチャネル（FC）または 10 Gb イーサネットカードが含まれます。

PCIe ライザーのカードには、保護エンドキャップ付きの SFP トランシーバが含まれます。

エンドキャップはケーブルを挿入する前にはずす必要があります。

SFP のエンドキャップをはずす方法

1 エンドキャップの上部と下部をつかみます。

2 エンドキャップをまっすぐに引き抜きます。エンドキャップはねじらないでください。

3 引き抜いたエンドキャップは、今後必要となる場合に備え埃のない場所に保管してください。

第 3 章ハードウェアの取り付け手順 44 SFP のエンドキャップの削除

(45)

プライマリシェルフへの NetBackup 5330 計算ノードの接続

計算ノードは、1 m のファイバーチャネル（FC）ケーブルが 4 本付属した状態で出荷されます。 FC ケーブルは計算ノードをプライマリシェルフキャニスタに接続します。通信の冗長性を確保するには、このトピックに記述されているように正確にユニットを接続します。

メモ: 6 TB のプライマリシェルフがある場合は、NetBackup Appliance リリース 2.7.1 以降にアップグレードする必要があります。次のサイトにある『NetBackup Appliance アップグレードガイドリリース 2.7.x』 - RedHat Enterprise Linux (RHEL) オペレーティングシステムを参照してください。https://veritas.com/support/en_US/article.DOC2792.html 次の図と表では、両方のコンポーネントの FC ポートの場所を示します。

スロット 1

FC

スロット 2

スロット 4 スロット 5 スロット 6

FC

2 1 2 1

スロット 3

表 3-1 計算ノード FC ポート計算ノード FC ポート

スロット 1、ポート 1 と 2 スロット 4、ポート 1 と 2

XX XX

A B

Ch1 Ch2

第 3 章ハードウェアの取り付け手順 45 プライマリシェルフへの NetBackup 5330 計算ノードの接続

(46)

表 3-2 プライマリシェルフ FC ポートプライマリストレージシェルフの FC ポートキャニスタ A、FC Ch1 と FC Ch2

キャニスタ B、FC Ch1 と FC Ch2

プライマリシェルフへの計算ノードの接続

1 次のように、計算ノードのスロット 1 FC ポートを、該当するプライマリシェルフのキャニスタ FC ポートに接続します。

■ 計算ノードのスロット 1、ポート 2 --> プライマリシェルフのキャニスタ B、FC Ch1

■ 計算ノードのスロット 1、ポート 1 --> プライマリシェルフのキャニスタ A、FC Ch1 2 次のように、計算ノードのスロット 4 FC ポートを、該当するプライマリシェルフのキャ

ニスタ FC ポートに接続します。

■ 計算ノードのスロット 4、ポート 2 --> プライマリシェルフのキャニスタ B、FC Ch2

■ 計算ノードのスロット 4、ポート 1 --> プライマリシェルフのキャニスタ A、FC Ch2 3 接続が次の図のポートと一致していることを確認します。

計算ノード

プライマリストレージシェルフ A

B

p.47 の「拡張シェルフのプライマリシェルフへの接続」を参照してください。

第 3 章ハードウェアの取り付け手順 46 プライマリシェルフへの NetBackup 5330 計算ノードの接続

Veritas NetBackup™ 5330 Appliance ハードウェア取り付けガイド
