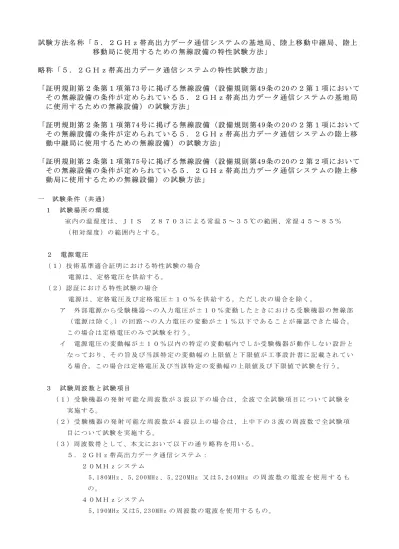

試 験 方 法 名 称 「 ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム の 基 地 局 、 陸 上 移 動 中 継 局 、 陸 上 移 動 局 に 使 用 す る た め の 無 線 設 備 の 特 性 試 験 方 法 」 略 称 「 ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム の 特 性 試 験 方 法 」 「 証 明 規 則 第 ２ 条 第 １ 項 第 7 3 号 に 掲 げ る 無 線 設 備 （ 設 備 規 則 第 4 9 条 の 2 0 の ２ 第 １ 項 に お い て そ の 無 線 設 備 の 条 件 が 定 め ら れ て い る ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム の 基 地 局 に 使 用 す る た め の 無 線 設 備 ） の 試 験 方 法 」 「 証 明 規 則 第 ２ 条 第 １ 項 第 7 4 号 に 掲 げ る 無 線 設 備 （ 設 備 規 則 第 4 9 条 の 2 0 の ２ 第 １ 項 に お い て そ の 無 線 設 備 の 条 件 が 定 め ら れ て い る ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム の 陸 上 移 動 中 継 局 に 使 用 す る た め の 無 線 設 備 ） の 試 験 方 法 」 「 証 明 規 則 第 ２ 条 第 １ 項 第 7 5 号 に 掲 げ る 無 線 設 備 （ 設 備 規 則 第 4 9 条 の 2 0 の ２ 第 ２ 項 に お い て そ の 無 線 設 備 の 条 件 が 定 め ら れ て い る ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム の 陸 上 移 動 局 に 使 用 す る た め の 無 線 設 備 ） の 試 験 方 法 」 一 試 験 条 件 （ 共 通 ） １ 試 験 場 所 の 環 境 室 内 の 温 湿 度 は 、 Ｊ Ｉ Ｓ Ｚ ８ ７ ０ ３ に よ る 常 温 ５ ～ ３ ５ ℃ の 範 囲 、 常 湿 ４ ５ ～ ８ ５ ％ （ 相 対 湿 度 ） の 範 囲 内 と す る 。 ２ 電 源 電 圧 （ １ ） 技 術 基 準 適 合 証 明 に お け る 特 性 試 験 の 場 合 電 源 は 、 定 格 電 圧 を 供 給 す る 。 （ ２ ） 認 証 に お け る 特 性 試 験 の 場 合 電 源 は 、 定 格 電 圧 及 び 定 格 電 圧 ± １ ０ ％ を 供 給 す る 。 た だ し 次 の 場 合 を 除 く 。 ア 外 部 電 源 か ら 受 験 機 器 へ の 入 力 電 圧 が ± １ ０ ％ 変 動 し た と き に お け る 受 験 機 器 の 無 線 部 （ 電 源 は 除 く 。） の 回 路 へ の 入 力 電 圧 の 変 動 が ± １ ％ 以 下 で あ る こ と が 確 認 で き た 場 合 。 こ の 場 合 は 定 格 電 圧 の み で 試 験 を 行 う 。 イ 電 源 電 圧 の 変 動 幅 が ± １ ０ ％ 以 内 の 特 定 の 変 動 幅 内 で し か 受 験 機 器 が 動 作 し な い 設 計 と な っ て お り 、 そ の 旨 及 び 当 該 特 定 の 変 動 幅 の 上 限 値 と 下 限 値 が 工 事 設 計 書 に 記 載 さ れ て い る 場 合 。 こ の 場 合 は 定 格 電 圧 及 び 当 該 特 定 の 変 動 幅 の 上 限 値 及 び 下 限 値 で 試 験 を 行 う 。 ３ 試 験 周 波 数 と 試 験 項 目 （ １ ） 受 験 機 器 の 発 射 可 能 な 周 波 数 が ３ 波 以 下 の 場 合 は 、 全 波 で 全 試 験 項 目 に つ い て 試 験 を 実 施 す る 。 （ ２ ） 受 験 機 器 の 発 射 可 能 な 周 波 数 が ４ 波 以 上 の 場 合 は 、 上 中 下 の ３ 波 の 周 波 数 で 全 試 験 項 目 に つ い て 試 験 を 実 施 す る 。 （ ３ ） 周 波 数 帯 と し て 、 本 文 に お い て 以 下 の 通 り 略 称 を 用 い る 。 ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム ： ２ ０ Ｍ Ｈ ｚ シ ス テ ム 5 , 1 8 0 M H z 、 5 , 2 0 0 M H z 、 5 , 2 2 0 M H z 又 は 5 , 2 4 0 M H z の 周 波 数 の 電 波 を 使 用 す る も の 。 ４ ０ Ｍ Ｈ ｚ シ ス テ ム 5 , 1 9 0 M H z 又 は 5 , 2 3 0 M H z の 周 波 数 の 電 波 を 使 用 す る も の 。

８ ０ Ｍ Ｈ ｚ シ ス テ ム 5 , 2 1 0 M H z の 周 波 数 の 電 波 を 使 用 す る も の 。 ４ シ ス テ ム 複 数 の シ ス テ ム （ ８ ０ Ｍ Ｈ ｚ シ ス テ ム 、 ４ ０ Ｍ Ｈ ｚ シ ス テ ム 、 ２ ０ Ｍ Ｈ ｚ シ ス テ ム ） を 有 す る 場 合 は 、 そ れ ぞ れ の シ ス テ ム 毎 に 実 施 す る 。 ５ 拡 散 符 号 受 験 機 器 が 拡 散 符 号 の 切 替 機 能 を 有 す る 場 合 は 、 符 号 系 列 、 符 号 長 、 符 号 速 度 の 組 合 わ せ が 異 な る 毎 に 適 当 な １ つ の 拡 散 符 号 に つ い て 行 う 。 ６ 予 熱 時 間 工 事 設 計 書 に 予 熱 時 間 が 必 要 で あ る 旨 が 明 記 さ れ て い る 場 合 は 、 記 載 さ れ た 予 熱 時 間 経 過 後 、 測 定 す る 。 そ の 他 の 場 合 は 予 熱 時 間 は と ら な い 。 ７ 測 定 器 の 精 度 と 較 正 等 （ １ ） 測 定 値 に 対 す る 測 定 精 度 は 必 要 な 試 験 項 目 に お い て 説 明 し て い る 。 測 定 器 は 較 正 さ れ た も の を 使 用 す る 必 要 が あ る 。 （ ２ ） 測 定 用 ス ペ ク ト ル ア ナ ラ イ ザ は 掃 引 方 式 デ ジ タ ル ス ト レ ー ジ 型 と す る 。 た だ し 、 Ｆ Ｆ Ｔ 方 式 を 用 い る も の で あ っ て も 、 検 波 モ ー ド 、 分 解 能 帯 域 幅 （ ガ ウ ス フ ィ ル タ （ 注 ３ ））、 ビ デ オ 帯 域 幅 等 各 試 験 項 目 の 「 ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 」 と 同 等 な 設 定 が で き る も の は 使 用 し て も 良 い 。 （ ３ ） Ｆ Ｆ Ｔ 方 式 を 用 い る ス ペ ク ト ル ア ナ ラ イ ザ は 、 下 記 の 条 件 を 満 た す 必 要 が あ る 。 ア 解 析 帯 域 幅 を 超 え る 掃 引 周 波 数 幅 を 必 要 と す る 測 定 項 目 に つ い て は 、 分 割 し て 掃 引 が 可 能 で あ る こ と 。 こ の 場 合 、 分 割 掃 引 は 外 部 コ ン ピ ュ ー タ 等 を 用 い て も 良 い 。 （ 例 占 有 周 波 数 帯 幅 の 測 定 に お い て は 、 許 容 値 の ３ 倍 程 度 以 上 に 設 定 で き る も の と す る 。） イ バ ー ス ト 波 を 測 定 す る 場 合 は 、 解 析 対 象 の バ ー ス ト 周 期 以 上 の 波 形 全 体 を 安 定 的 に 取 り 込 む こ と が 可 能 で あ る こ と 。 ウ ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 の 測 定 項 目 に お い て 、 ６ ０ ｄ Ｂ 以 上 の ダ イ ナ ミ ッ ク レ ン ジ が 確 保 で き る こ と 。 注 ３ ： 窓 関 数 は 、 ガ ウ ス 窓 、 カ イ ザ ー 窓 （ α ＝ １ １ 程 度 ） 及 び ブ ラ ッ ク マ ン ・ ハ リ ス （ ４ Ｂ ） 窓 の い ず れ か と す る 。 た だ し 、 他 の 形 状 の 窓 関 数 を 用 い る 場 合 は 、 ガ ウ ス 窓 と 同 程 度 の 形 状 を 有 し 、 窓 関 数 の メ イ ン ロ ー ブ に 対 し て サ イ ド ロ ー ブ は ７ ０ ｄ Ｂ 以 上 減 衰 す る も の で あ り 、 か つ 、 シ ェ ー プ フ ァ ク タ （ ６ ０ ｄ Ｂ 減 衰 帯 域 幅 と ３ ｄ Ｂ 減 衰 帯 域 幅 と の 比 ） は ５ 以 下 と す る 。 ま た 、 用 い る 窓 関 数 の 等 価 雑 音 帯 域 幅 に よ り 測 定 値 の 補 正 が 可 能 で あ る こ と 。 ８ そ の 他 の 条 件 （ １ ） 各 試 験 項 目 に お い て 複 数 の 空 中 線 （ 端 子 ） を 有 す る 場 合 と 記 載 し て い る 部 分 は 、 送 信 空 中 線 と 受 信 空 中 線 が 共 通 で な い 場 合 及 び 受 信 ダ イ バ ー シ テ ィ 専 用 の 空 中 線 を 有 す る 場 合 に お い て 、「 副 次 的 に 発 す る 電 波 等 の 限 度 」 及 び 「 キ ャ リ ア セ ン ス 機 能 」 の 試 験 項 目 に あ っ て は 複 数 の 受 信 空 中 線 を 有 す る 場 合 で あ っ て 、 そ れ 以 外 の 項 目 に あ っ て は 複 数 の 送 信 空 中 線 を 有 す る 場 合 で あ る 。

（ ２ ） 複 数 の 空 中 線 を 有 す る 無 線 設 備 で あ っ て 、 キ ャ リ ア セ ン ス 機 能 が 無 い 送 信 の み の 空 中 線 を 有 し 、 送 信 空 中 線 と キ ャ リ ア セ ン ス を 行 う 空 中 線 の 距 離 等 を 意 図 的 に 離 す こ と に よ っ て 、 送 信 空 中 線 の 位 置 と キ ャ リ ア セ ン ス を 行 う 空 中 線 の 位 置 で の 電 界 強 度 等 が 異 な る 場 合 は 、 そ の 差 分 を 減 じ た 値 を キ ャ リ ア セ ン ス レ ベ ル と す る 。 （ ３ ） 複 数 の 空 中 線 を 使 用 す る 空 間 多 重 方 式 （ Ｍ Ｉ Ｍ Ｏ ） 及 び 空 間 分 割 多 重 方 式 （ ア ダ プ テ ィ ブ ア レ ー ア ン テ ナ ） 等 を 用 い る も の に あ っ て は 、 技 術 基 準 の 許 容 値 が 電 力 の 絶 対 値 で 定 め ら れ る も の に つ い て 、 各 空 中 線 端 子 で 測 定 し た 値 を 加 算 し て 総 和 を 求 め る 。

二 一 般 事 項 （ ア ン テ ナ 端 子 付 設 備 ） １ 本 試 験 方 法 の 適 用 対 象 （ １ ） 本 試 験 方 法 は ア ン テ ナ 端 子 （ 試 験 用 端 子 を 含 む ） の あ る 設 備 に 適 用 す る 。 ア ン テ ナ 一 体 型 の 設 備 の 試 験 方 法 は 、 別 に 定 め る 。 （ ２ ） 本 試 験 方 法 は 内 蔵 又 は 付 加 装 置 に よ り 次 の 機 能 が 実 現 で き る 機 器 に 適 用 す る 。 ア 通 信 の 相 手 方 が な い 状 態 で 電 波 を 送 信 す る 機 能 イ 連 続 送 信 状 態 、 又 は 一 定 周 期 か つ 同 一 バ ー ス ト 長 の 継 続 的 バ ー ス ト 状 態 で 送 信 す る 機 能 ウ 試 験 し よ う と す る 周 波 数 を 設 定 し て 送 信 す る 機 能 エ 試 験 用 の 変 調 設 定 で き る 機 能 及 び 変 調 停 止 で き る 機 能 を 有 す る こ と が 望 ま し い 。 オ 標 準 符 号 化 試 験 信 号 （ Ｉ Ｔ Ｕ － Ｔ 勧 告 Ｏ ． １ ５ ０ に よ る ９ 段 Ｐ Ｎ 符 号 ま た は １ ５ 段 Ｐ Ｎ 符 号 ） に よ る 変 調 （ 注 上 記 機 能 が 実 現 で き な い 機 器 の 試 験 方 法 に つ い て は 別 途 検 討 す る 。） ２ そ の 他 （ １ ） 受 験 機 器 の 擬 似 負 荷 は 、 特 性 イ ン ピ ー ダ ン ス を ５ ０ Ω と す る 。 （ ２ ） 本 試 験 方 法 は 標 準 的 な 方 法 を 定 め た も の で あ る が 、 こ れ に 代 わ る 他 の 試 験 方 法 に つ い て 技 術 的 に 妥 当 で あ る と 証 明 さ れ た 場 合 は 、 そ の 方 法 で 試 験 し て も 良 い 。 三 周 波 数 の 偏 差 １ 測 定 系 統 図 ２ 測 定 器 の 条 件 等 （ １ ） 周 波 数 計 と し て は 、 カ ウ ン タ ま た は ス ペ ク ト ル ア ナ ラ イ ザ （ 局 発 が シ ン セ サ イ ザ 方 式 の も の ） を 使 用 す る 。 （ ２ ） 周 波 数 計 の 測 定 確 度 は 、 規 定 の 許 容 偏 差 の １ ／ １ ０ 以 下 の 確 度 と す る 。 （ ３ ） 被 測 定 波 の 振 幅 変 動 に よ る 影 響 を 避 け る た め 、 減 衰 器 の 減 衰 量 は 周 波 数 計 へ 十 分 な 入 力 レ ベ ル を 与 え る 値 と す る 。 （ ４ ） バ ー ス ト 波 を 測 定 す る 場 合 は 、 カ ウ ン タ の パ ル ス 計 測 機 能 を 使 用 し て 、 ゲ ー ト 開 放 時 間 を な る べ く バ ー ス ト 区 間 の 全 体 が 測 れ る 値 に す る 。 ３ 受 験 機 器 の 状 態 （ １ ） 試 験 周 波 数 に 設 定 し て 、 送 信 す る 。 （ ２ ） 変 調 を 停 止 （ 拡 散 を 停 止 ） し 、 原 則 と し て 「 無 変 調 波 の 連 続 送 出 」 と す る 。 こ れ が で き な い 場 合 、「 無 変 調 波 の 継 続 的 バ ー ス ト 送 出 」、 又 は 、 ス ペ ク ト ル ア ナ ラ イ ザ で 周 波 数 が 測 定 で き る よ う な 特 徴 的 な 周 波 数 ス ペ ク ト ル （ 例 え ば 副 搬 送 波 の １ 波 等 ） を 生 じ さ せ る よ う な 変 調 状 態 と す る 。 ４ 測 定 操 作 手 順 （ １ ） 無 変 調 波 （ 連 続 又 は 継 続 的 バ ー ス ト ） の 場 合 は 、 周 波 数 計 で 直 接 測 定 す る 。 （ ２ ） バ ー ス ト 波 の 場 合 は 、 十 分 な 精 度 が 得 ら れ る 時 間 （ 例 ２ ０ 以 上 の バ ー ス ト 波 ） に つ い 受験機器 擬似負荷 （減衰器） 周波数計

て 測 定 し 、 そ の 平 均 値 を 求 め 測 定 値 と す る 。 （ ３ ） 特 徴 的 な 周 波 数 ス ペ ク ト ル を 生 じ さ せ る よ う な 試 験 モ ー ド の 場 合 は 、 ス ペ ク ト ル ア ナ ラ イ ザ に よ り そ の ス ペ ク ト ル の 周 波 数 を 測 定 す る 。 （ ４ ） 上 記 に お い て 、 原 理 的 に 直 接 試 験 周 波 数 に 相 当 す る 周 波 数 を 測 定 し て い な い 場 合 は 、 必 要 な 計 算 に よ り 結 果 を 求 め る 。 （ ５ ） ２ つ の 周 波 数 セ グ メ ン ト を 同 時 に 使 用 す る 無 線 設 備 の 場 合 は 、 各 周 波 数 セ グ メ ン ト 毎 に 送 信 を 行 い 、 各 々 の 周 波 数 セ グ メ ン ト に つ い て 測 定 す る 。 （ ６ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 に お い て 測 定 す る 。 ５ 結 果 の 表 示 （ １ ） 結 果 は 、 測 定 値 を Ｍ Ｈ ｚ ま た は Ｇ Ｈ ｚ 単 位 で 表 示 す る と と も に 、 測 定 値 の 割 当 周 波 数 に 対 す る 偏 差 を 百 万 分 率 （ １ ０－６） の 単 位 で （ ＋ ） ま た は （ － ） の 符 号 を 付 け て 表 示 す る 。 （ ２ ） ２ つ の 周 波 数 セ グ メ ン ト を 同 時 に 使 用 す る 無 線 設 備 の 場 合 は 、 割 当 周 波 数 に 対 す る 各 周 波 数 セ グ メ ン ト 毎 の 測 定 値 の 偏 差 を 表 示 す る 。 （ ３ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 で の 測 定 値 の 内 、 最 も 偏 差 の 大 き な も の を 表 示 す る 他 、 参 考 と し て そ れ ぞ れ の 空 中 線 端 子 の 測 定 値 も 表 示 す る 。 ６ そ の 他 の 条 件 （ １ ） 変 調 波 で 試 験 す る 場 合 で 、 ス ペ ク ト ル ア ナ ラ イ ザ に よ る 周 波 数 測 定 が 行 え る よ う な 特 徴 的 な ス ペ ク ト ラ ム が な く 、 特 徴 的 な デ ィ ッ プ が 観 測 さ れ る 場 合 、 信 号 発 生 器 （ シ ン セ サ イ ザ 方 式 と す る ） を 用 い た 方 法 で 周 波 数 を 測 定 し て も 良 い 。 す な わ ち 、 信 号 発 生 器 の 信 号 を 被 試 験 信 号 と 同 時 に （ 又 は 切 り 替 え て ） ス ペ ク ト ル ア ナ ラ イ ザ で 観 測 し 、 信 号 発 生 器 の 周 波 数 を 画 面 上 の デ ィ ッ プ の 位 置 に 合 わ せ 、 そ の 時 の 信 号 発 生 器 の 周 波 数 を 測 定 値 と す る 。 （ ２ ） 変 調 を 停 止 す る こ と が 困 難 な 場 合 に は 波 形 解 析 器 を 用 い て も 良 い 。 た だ し 、 波 形 解 析 器 を 周 波 数 計 と し て 使 用 す る 場 合 に は 、 測 定 確 度 が 十 分 で あ る こ と 。 （ ３ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て も 、 空 中 線 選 択 方 式 の ダ イ バ ー シ テ ィ 等 の 切 り 替 え 回 路 の み で 、 周 波 数 が 変 動 す る 要 因 が な い 空 中 線 の 組 合 せ で あ っ て 同 一 の 送 信 出 力 回 路 に 接 続 さ れ る 場 合 は 、 選 択 接 続 さ れ る 空 中 線 端 子 の 測 定 で よ い 。 （ ４ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て も 、 共 通 の 基 準 発 振 器 に 位 相 同 期 （ 例 ： Ｐ Ｌ Ｌ 等 に よ る 位 相 同 期 ） し て い る か 、 共 通 の ク ロ ッ ク 信 号 等 を 用 い て お り 、 複 数 の 空 中 線 端 子 の 周 波 数 の 偏 差 が 同 じ に な る こ と が 証 明 さ れ る 場 合 は 、 一 の 代 表 的 な 空 中 線 端 子 の 測 定 結 果 を 測 定 値 と し て も よ い 。 四 占 有 周 波 数 帯 幅 １ 測 定 系 統 図 ２ 測 定 器 の 条 件 等 （ １ ） ス ペ ク ト ル ア ナ ラ イ ザ は 以 下 の よ う に 設 定 す る 。 中 心 周 波 数 試 験 周 波 数 （ 例 ５ ， １ ８ ０ Ｍ Ｈ ｚ ） 変調信号 発生器 受験機器 擬似負荷 （減衰器） コンピュータ スペクトル アナライザ

掃 引 周 波 数 幅 許 容 値 の 約 ２ ～ ３ ． ５ 倍 （ 例 ４ ０ Ｍ Ｈ ｚ ） 分 解 能 帯 域 幅 許 容 値 の 約 ３ ％ 以 下 （ 例 ３ ０ ０ ｋ Ｈ ｚ ） ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 と 同 程 度 Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ 入 力 レ ベ ル 搬 送 波 レ ベ ル が ス ペ ク ト ル ア ナ ラ イ ザ 雑 音 レ ベ ル よ り 十 分 高 い こ と 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 最 小 時 間 （ バ ー ス ト 波 の 場 合 、 １ サ ン プ ル 当 た り １ バ ー ス ト が 入 る こ と ） デ ー タ 点 数 ４ ０ ０ 点 以 上 （ 例 １ ０ ０ １ 点 ） 掃 引 モ ー ド 連 続 掃 引 平 均 化 処 理 回 数 １ ０ 回 以 上 検 波 モ ー ド サ ン プ ル た だ し 、 バ ー ス ト 波 の 場 合 は ポ ジ テ ィ ブ ピ ー ク （ ２ ） ス ペ ク ト ル ア ナ ラ イ ザ の 測 定 値 は 、 外 部 ま た は 内 部 の コ ン ピ ュ ー タ で 処 理 す る 。 ３ 受 験 機 器 の 状 態 （ １ ） 試 験 周 波 数 に 設 定 し 、 標 準 符 号 化 試 験 信 号 で 変 調 す る 。 （ ２ ） バ ー ス ト 波 の 場 合 は 、 副 搬 送 波 の 数 が 少 な い 状 態 （ シ ョ ー ト プ リ ア ン ブ ル ） の 時 間 の 割 合 が 最 小 と な る よ う な 変 調 を か け る 。 （ ３ ） ２ つ の 周 波 数 セ グ メ ン ト を 同 時 に 使 用 す る 無 線 設 備 の 場 合 は 、 各 周 波 数 セ グ メ ン ト 毎 に 送 信 を 行 う 。 ４ 測 定 操 作 手 順 （ １ ） ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 を ２ （ １ ） と す る 。 （ ２ ） 表 示 に 変 化 が 認 め ら れ な く な る ま で 掃 引 を 繰 返 し た 後 、 全 デ ー タ 点 の 値 を コ ン ピ ュ ー タ の 配 列 変 数 に 取 り 込 む 。 （ ３ ） 全 デ ー タ に つ い て 、 ｄ Ｂ 値 を 電 力 次 元 の 真 数 に 変 換 す る 。 （ ４ ） 全 デ ー タ の 電 力 総 和 を 求 め 、「 全 電 力 」 と し て 記 憶 す る 。 （ ５ ） 最 低 周 波 数 の デ ー タ か ら 順 次 上 に 電 力 の 加 算 を 行 い 、 こ の 値 が 「 全 電 力 」 の ０ ． ５ ％ に な る 限 界 デ ー タ 点 を 求 め る 。 そ の 限 界 点 を 周 波 数 に 変 換 し て 、「 下 限 周 波 数 」 と し て 記 憶 す る 。 （ ６ ） 最 高 周 波 数 の デ ー タ か ら 順 次 下 に 電 力 の 加 算 を 行 い 、 こ の 値 が 「 全 電 力 」 の ０ ． ５ ％ に な る 限 界 デ ー タ 点 を 求 め る 。 そ の 限 界 点 を 周 波 数 に 変 換 し て 、「 上 限 周 波 数 」 と し て 記 憶 す る 。 （ ７ ） ２ つ の 周 波 数 セ グ メ ン ト を 同 時 に 使 用 す る 無 線 設 備 の 場 合 は 、 各 周 波 数 セ グ メ ン ト 毎 に 送 信 を 行 い 、 各 々 の 周 波 数 セ グ メ ン ト に つ い て 占 有 周 波 数 帯 幅 を 測 定 す る 。 （ ８ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 に お い て 測 定 す る 。 ５ 結 果 の 表 示 （ １ ） 占 有 周 波 数 帯 幅 は 、（「 上 限 周 波 数 」 － 「 下 限 周 波 数 」） と し て 求 め 、 Ｍ Ｈ ｚ の 単 位 で 表 示 す る 。

（ ２ ） ２ つ の 周 波 数 セ グ メ ン ト を 同 時 に 使 用 す る 無 線 設 備 の 場 合 は 、 各 周 波 数 セ グ メ ン ト 毎 の 測 定 値 を 表 示 す る 。 （ ３ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 で の 測 定 値 の 内 、 最 も 大 き な も の を 表 示 す る 他 、 参 考 と し て そ れ ぞ れ の 空 中 線 端 子 の 測 定 値 も 表 示 す る 。 ６ そ の 他 の 条 件 （ １ ） ２ （ １ ） に お い て バ ー ス ト 波 の 場 合 は 、 表 示 モ ー ド を マ ッ ク ス ホ ー ル ド と し て 波 形 が 変 動 し な く な る ま で 連 続 掃 引 す る 。 （ ２ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て も 、 空 中 線 選 択 方 式 の ダ イ バ ー シ テ ィ 等 で 同 時 に 電 波 を 発 射 し な い 場 合 は 、 同 時 に 電 波 を 発 射 す る 空 中 線 端 子 の み の 測 定 で よ い 。 た だ し 、 空 中 線 の 選 択 回 路 に 非 線 形 素 子 を 有 す る 場 合 は 省 略 し な い 。 （ ３ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て 、 空 中 線 端 子 ご と の 測 定 値 が 許 容 値 か ら １ ０ ０ ｋ Ｈ ｚ を 減 じ た 値 （ 例 ： 許 容 値 が １ ９ Ｍ Ｈ ｚ の 場 合 、 測 定 値 が １ ８ ． ９ Ｍ Ｈ ｚ ） を 超 え る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 を 合 成 器 （ 例 ： コ ン バ イ ナ ー 等 ） に お い て 接 続 し て 測 定 し 、 そ れ ぞ れ の 空 中 線 ご と の 測 定 値 に 加 え て 表 示 す る こ と 。 以 下 に 空 中 線 端 子 が ４ の 場 合 の 接 続 を 示 す 。 こ の 場 合 に お い て 、 空 中 線 電 力 の 総 和 が 最 大 と な る 状 態 に 設 定 す る こ と 。 五 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 １ 測 定 系 統 図 注 １ コ ン ピ ュ ー タ は 、 振 幅 の 平 均 値 を 求 め る 場 合 に 使 用 す る 。 ２ 測 定 器 の 条 件 等 （ １ ） 不 要 発 射 探 索 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 次 の よ う に す る 。 掃 引 周 波 数 幅 （ 注 ２ ） 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 と 同 程 度 Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ 変調信号 発生器 受験機器 擬似負荷 （減衰器） コンピュータ スペクトル アナライザ 測定器側 空中線端子１ 擬似負荷 （減衰器） 受験機器側 空中線端子２ 空中線端子３ 空中線端子４ 合成器 擬似負荷 （減衰器） 擬似負荷 （減衰器） 擬似負荷 （減衰器） 測定器側 空中線端子１ 擬似負荷 （減衰器） 擬似負荷 （減衰器） 受験機器側 空中線端子２ 空中線端子３ 空中線端子４ 合成器 擬似負荷 （減衰器） 擬似負荷 （減衰器） 擬似負荷 （減衰器） 擬似負荷 （減衰器） 擬似負荷 （減衰器） 擬似負荷 （減衰器）

入 力 レ ベ ル 最 大 の ダ イ ナ ミ ッ ク レ ン ジ と な る 値 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 最 小 時 間 （ 注 ３ ） デ ー タ 点 数 ４ ０ ０ 点 以 上 （ 例 １ ０ ０ １ 点 ） 掃 引 モ ー ド 単 掃 引 検 波 モ ー ド ポ ジ テ ィ ブ ピ ー ク 注 ２ ： 不 要 発 射 の 探 索 は 、 ３ ０ Ｍ Ｈ ｚ か ら ２ ６ Ｇ Ｈ ｚ ま で と す る 。 た だ し 、 以 下 の 周 波 数 を 除 く 。 占 有 周 波 数 帯 幅 １ ８ Ｍ Ｈ ｚ 以 下 の も の ５ ． ２ Ｇ Ｈ ｚ 帯 ： ５ ， １ ４ ０ Ｍ Ｈ ｚ か ら ５ ， ３ ６ ０ Ｍ Ｈ ｚ ５ ． ３ Ｇ Ｈ ｚ 帯 ： ５ ， １ ４ ０ Ｍ Ｈ ｚ か ら ５ ， ３ ６ ０ Ｍ Ｈ ｚ ５ ． ６ Ｇ Ｈ ｚ 帯 ： ５ ， ４ ６ ０ Ｍ Ｈ ｚ か ら ５ ， ７ ４ ０ Ｍ Ｈ ｚ 占 有 周 波 数 帯 幅 １ ８ Ｍ Ｈ ｚ 超 え １ ９ Ｍ Ｈ ｚ 以 下 の も の ５ ． ２ Ｇ Ｈ ｚ 帯 ： ５ ， １ ３ ５ Ｍ Ｈ ｚ か ら ５ ， ３ ６ ５ Ｍ Ｈ ｚ ５ ． ３ Ｇ Ｈ ｚ 帯 ： ５ ， １ ３ ５ Ｍ Ｈ ｚ か ら ５ ， ３ ６ ５ Ｍ Ｈ ｚ ５ ． ６ Ｇ Ｈ ｚ 帯 ： ５ ， ４ ５ ５ Ｍ Ｈ ｚ か ら ５ ， ７ ４ ５ Ｍ Ｈ ｚ 占 有 周 波 数 帯 幅 １ ９ Ｍ Ｈ ｚ 超 え ３ ８ Ｍ Ｈ ｚ 以 下 ５ ． ２ Ｇ Ｈ ｚ 帯 ： ５ ， １ ０ ０ Ｍ Ｈ ｚ か ら ５ ， ４ ０ ０ Ｍ Ｈ ｚ ５ ． ３ Ｇ Ｈ ｚ 帯 ： ５ ， １ ０ ０ Ｍ Ｈ ｚ か ら ５ ， ４ ０ ０ Ｍ Ｈ ｚ ５ ． ６ Ｇ Ｈ ｚ 帯 ： ５ ， ４ ２ ０ Ｍ Ｈ ｚ か ら ５ ， ７ ６ ０ Ｍ Ｈ ｚ 占 有 周 波 数 帯 幅 ３ ８ Ｍ Ｈ ｚ 超 え ７ ８ Ｍ Ｈ ｚ 以 下 ５ ． ２ Ｇ Ｈ ｚ 帯 ： ５ ， ０ ２ ０ Ｍ Ｈ ｚ か ら ５ ， ４ ８ ０ Ｍ Ｈ ｚ ５ ． ３ Ｇ Ｈ ｚ 帯 ： ５ ， ０ ２ ０ Ｍ Ｈ ｚ か ら ５ ， ４ ８ ０ Ｍ Ｈ ｚ ５ ． ６ Ｇ Ｈ ｚ 帯 ： ５ ， ３ ４ ０ Ｍ Ｈ ｚ か ら ５ ， ８ ０ ０ Ｍ Ｈ ｚ 注 ３ ： バ ー ス ト 波 の 場 合 、 掃 引 時 間 短 縮 の た め 「（ 掃 引 周 波 数 幅 （ Ｍ Ｈ ｚ ） ÷ 分 解 能 帯 域 幅 （ Ｍ Ｈ ｚ ）） × バ ー ス ト 周 期 （ ｓ ）」 で 求 ま る 時 間 以 上 で あ れ ば 掃 引 時 間 と し て 設 定 し て も 良 い 。 た だ し 、 検 出 さ れ た 信 号 レ ベ ル が 最 大 ３ ｄ Ｂ 小 さ く 観 測 さ れ る 可 能 性 が あ る の で 注 意 を 要 す る 。 （ ２ ） 不 要 発 射 振 幅 測 定 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 次 の よ う に す る 。 中 心 周 波 数 不 要 発 射 周 波 数 （ 探 索 さ れ た 周 波 数 ） 掃 引 周 波 数 幅 ０ Ｈ ｚ 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 と 同 程 度 Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ 入 力 レ ベ ル 最 大 の ダ イ ナ ミ ッ ク レ ン ジ と な る 値 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 最 小 時 間 た だ し 、 バ ー ス ト 波 の 場 合 、 １ バ ー ス ト の 継 続 時 間 以 上 デ ー タ 点 数 ４ ０ ０ 点 以 上 （ 例 １ ０ ０ １ 点 ） 掃 引 モ ー ド 単 掃 引 検 波 モ ー ド サ ン プ ル ３ 受 験 機 器 の 状 態 （ １ ） 試 験 周 波 数 に 設 定 し 、 連 続 送 信 状 態 又 は 継 続 的 （ 一 定 周 期 、 一 定 バ ー ス ト 長 ） バ ー ス ト 送 信 状 態 と す る 。

（ ２ ） 拡 散 符 号 を 用 い る も の は 、 試 験 拡 散 符 号 に 設 定 し 、 標 準 符 号 化 試 験 信 号 で 変 調 す る 。 （ ３ ） ２ つ の 周 波 数 セ グ メ ン ト を 同 時 に 使 用 す る 無 線 設 備 の 場 合 は 、 同 時 に ２ つ の 周 波 数 セ グ メ ン ト の 送 信 を 行 う 。 （ ４ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て 、 空 中 線 電 力 を 制 御 す る 機 能 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 ご と に 電 力 制 御 を 最 大 出 力 と な る よ う に 設 定 す る 。 ４ 測 定 操 作 手 順 （ １ ） ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 を ２ （ １ ） と し て 、 掃 引 し 不 要 発 射 を 探 索 す る 。 探 索 し た 不 要 発 射 の 振 幅 値 が 許 容 値 （ ２ （ １ ） 注 ３ の 場 合 は 許 容 値 － ３ ｄ Ｂ ） を 満 足 す る 場 合 は 、 ２ （ ２ ） の 測 定 は 行 わ ず 、 求 め た 振 幅 値 を 測 定 値 と す る 。 （ ２ ） 探 索 し た 不 要 発 射 振 幅 値 が 、 許 容 値 （ 注 ３ の 場 合 は 、 許 容 値 － ３ ｄ Ｂ ） を 超 え た 場 合 、 ス ペ ク ト ル ア ナ ラ イ ザ の 周 波 数 の 精 度 を 高 め る た め 、 掃 引 周 波 数 幅 を １ ０ ０ Ｍ Ｈ ｚ 、 １ ０ Ｍ Ｈ ｚ と 順 次 狭 く し て 、 そ の 不 要 発 射 の 周 波 数 を 正 確 に 求 め る 。 ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 を ２ （ ２ ） と し 、 不 要 発 射 の 振 幅 の 平 均 値 （ そ れ ら が バ ー ス ト 波 の 場 合 は 、 そ れ ぞ れ の バ ー ス ト 内 の 平 均 値 と す る 。） を 求 め て 測 定 値 と す る 。 （ ３ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 に お い て 測 定 す る 。 ５ 結 果 の 表 示 （ １ ） 上 で 求 め た 不 要 発 射 電 力 を 許 容 値 の 周 波 数 区 分 毎 に 最 大 の １ 波 を μ Ｗ ／ Ｍ Ｈ ｚ 単 位 で 周 波 数 と と も に 表 示 す る 。 （ ２ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 の 測 定 値 に お い て 各 周 波 数 ご と に お け る 総 和 を μ Ｗ ／ Ｍ Ｈ ｚ 単 位 で 周 波 数 と と も に 表 示 す る 他 、 参 考 と し て そ れ ぞ れ の 空 中 線 端 子 ご と に 最 大 の １ 波 を μ Ｗ ／ Ｍ Ｈ ｚ 単 位 で 周 波 数 と と も に 表 示 す る 。 ６ そ の 他 の 条 件 （ １ ） ２ （ ２ ） に お い て 、 ス ペ ク ト ル ア ナ ラ イ ザ の 検 波 モ ー ド は 「 サ ン プ ル 」 の 代 わ り に 「 Ｒ Ｍ Ｓ 」 を 用 い て も 良 い 。 （ ２ ）（ １ ） に お い て 、 不 要 発 射 の バ ー ス ト 時 間 率 （ 注 ４ ） を 不 要 発 射 周 波 数 毎 に 求 め た 場 合 は 、 ２ （ ２ ） に お い て 掃 引 周 波 数 幅 を １ ０ Ｍ Ｈ ｚ 程 度 と し て も 良 い 。 注 ４ ： バ ー ス ト 時 間 率 ＝ （ 電 波 を 発 射 し て い る 時 間 ／ バ ー ス ト 周 期 ） （ ３ ） ５ （ ２ ） に お い て 、 各 周 波 数 ご と に お け る 総 和 を 表 示 す る こ と と し て い る が 、 そ れ ぞ れ の 空 中 線 端 子 の 測 定 値 が 、 許 容 値 を 空 中 線 本 数 （ 注 ５ ） で 除 し た 値 を 超 え る 周 波 数 に お い て １ Ｍ Ｈ ｚ 帯 域 内 の 値 の 総 和 を 求 め る 。 な お 、 全 て の 空 中 線 端 子 に お い て 許 容 値 を 空 中 線 本 数 で 除 し た 値 を 下 回 る 場 合 は 、 そ れ ぞ れ の 測 定 帯 域 に お い て 最 大 の 測 定 値 と な る 空 中 線 端 子 の 測 定 値 に 空 中 線 本 数 を 乗 じ た 値 を 表 示 し て も 良 い 。 注 ５ ： 空 中 線 本 数 は 、 同 時 に 電 波 を 発 射 す る 空 中 線 の 本 数 （ ス ト リ ー ム 数 等 ） で あ っ て 、 空 中 線 選 択 方 式 の ダ イ バ ー シ テ ィ 等 で 切 り 替 え る 空 中 線 の 本 数 を 含 ま な い 。 （ ４ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て も 、 空 中 線 選 択 方 式 の ダ イ バ ー シ テ ィ 等 で 同 時 に 電 波 を 発 射 し な い 場 合 は 、 同 時 に 電 波 を 発 射 す る 空 中 線 端 子 の み の 測 定 で よ い 。 た だ し 、 空 中 線 の 選 択 回 路 に 非 線 形 素 子 を 有 す る 場 合 又 は 、 空 中 線 端 子 に よ っ て 測 定 値 が 異 な る こ と が 懸 念 さ れ る 場 合 は 省 略 し て は な ら な い 。 （ ５ ） ス ペ ク ト ル ア ナ ラ イ ザ の 分 解 能 帯 域 幅 を １ Ｍ Ｈ ｚ に 設 定 し て 、 搬 送 波 振 幅 に 対 す る 不 要 発 射 振 幅 の 電 力 比 を 測 定 し 、 そ の 電 力 比 に 別 途 測 定 し た 空 中 線 電 力 の 測 定 値 を 乗 じ て

不 要 発 射 の 強 度 の 測 定 値 を 求 め る 方 法 も あ る 。 六 空 中 線 電 力 の 偏 差 １ 測 定 系 統 図 注 １ 減 衰 器 の 出 力 に 直 接 電 力 計 を 接 続 す る の は 、 総 電 力 を 測 定 す る 場 合 で あ る 。 ２ 測 定 器 の 条 件 等 （ １ ） ス ペ ク ト ル ア ナ ラ イ ザ の 、 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ に お け る 等 価 雑 音 帯 域 幅 を 測 定 し 、 分 解 能 帯 域 幅 を １ Ｍ Ｈ ｚ 等 価 帯 域 幅 に 補 正 す る 補 正 値 を 求 め る 。 た だ し 、 拡 散 帯 域 幅 が １ Ｍ Ｈ ｚ 以 下 の 場 合 は 、 測 定 し た 等 価 雑 音 帯 域 幅 を 用 い て 補 正 を 行 う 必 要 は な い 。 （ ２ ） 減 衰 器 の 減 衰 量 は 、 ス ペ ク ト ル ア ナ ラ イ ザ に 最 適 動 作 入 力 レ ベ ル を 与 え る も の と す る 。 （ ３ ） 空 中 線 電 力 の 最 大 値 を 与 え る 周 波 数 探 索 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 、 次 の と お り と す る 。 中 心 周 波 数 試 験 周 波 数 （ 例 ５ ， １ ８ ０ Ｍ Ｈ ｚ ） 掃 引 周 波 数 幅 占 有 周 波 数 帯 幅 の ２ 倍 程 度 （ 例 ４ ０ Ｍ Ｈ ｚ ） 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 の ３ 倍 程 度 （ 例 ３ Ｍ Ｈ ｚ ） Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 最 小 時 間 （ バ ー ス ト 波 の 場 合 、 １ サ ン プ ル 当 た り １ バ ー ス ト が 入 る こ と ） ト リ ガ 条 件 フ リ ー ラ ン デ ー タ 点 数 ４ ０ ０ 点 以 上 （ 例 １ ０ ０ １ 点 ） 掃 引 モ ー ド 連 続 掃 引 検 波 モ ー ド ポ ジ テ ィ ブ ピ ー ク 表 示 モ ー ド マ ッ ク ス ホ ー ル ド （ ４ ） 空 中 線 電 力 を 測 定 す る 場 合 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 、 次 の と お り と す る 。 こ の 場 合 、 電 力 計 を ス ペ ク ト ル ア ナ ラ イ ザ の Ｉ Ｆ 出 力 に 接 続 し た 状 態 で 、 電 力 計 の 指 示 を 受 験 機 器 の 出 力 点 に 対 し て 較 正 し て お く 。 中 心 周 波 数 最 大 電 力 を 与 え る 周 波 数 （ 探 索 さ れ た 周 波 数 ） 掃 引 周 波 数 幅 ０ Ｈ ｚ 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ 掃 引 モ ー ド 連 続 掃 引 ３ 受 験 機 器 の 状 態 （ １ ） 試 験 周 波 数 に 設 定 し 、 連 続 送 信 状 態 又 は 継 続 的 （ 一 定 周 期 、 一 定 バ ー ス ト 長 ） バ ー ス ト 送 信 状 態 と す る 。 変調信号 発生器 受験機器 擬似負荷 （減衰器） スペクトル アナライザ ＩＦ出力 電力計 変調信号 発生器 受験機器 擬似負荷 （減衰器） スペクトル アナライザ ＩＦ出力 電力計

（ ２ ） 拡 散 符 号 を 用 い る も の は 、 試 験 拡 散 符 号 に 設 定 し 、 標 準 符 号 化 試 験 信 号 で 変 調 す る 。 （ ３ ） 直 交 周 波 数 分 割 多 重 方 式 の 場 合 は 、 バ ー ス ト 送 信 状 態 と し 、 副 搬 送 波 の 数 が 最 も 少 な い 状 態 （ シ ョ ー ト プ リ ア ン ブ ル ） の 時 間 の 割 合 が 最 大 と な る よ う な 変 調 を か け る 。 た だ し 、 こ れ は 、 実 運 用 状 態 で 連 続 的 に 生 じ う る 範 囲 で 行 う こ と と す る 。 も し 、 こ の よ う な 変 調 が か け ら れ な い 場 合 は 、 一 定 周 期 、 一 定 バ ー ス ト 長 の バ ー ス ト 送 信 状 態 、 ま た は 連 続 送 信 状 態 で 行 っ て も 良 い 。 （ ４ ） ２ つ の 周 波 数 セ グ メ ン ト を 同 時 に 使 用 す る 無 線 設 備 の 場 合 は 、 同 時 に ２ つ の 周 波 数 セ グ メ ン ト の 送 信 を 行 う 。 （ ５ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て 、 空 中 線 電 力 を 制 御 す る 機 能 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 ご と に 電 力 制 御 を 最 大 出 力 と な る よ う に 設 定 す る 。 ４ 測 定 操 作 手 順 Ⅰ 直 交 周 波 数 分 割 多 重 方 式 又 は 直 接 拡 散 を 使 用 す る ス ペ ク ト ル 拡 散 方 式 の 場 合 （ １ ） ス ペ ク ト ル ア ナ ラ イ ザ を ２ （ ３ ） の よ う に 設 定 す る 。 （ ２ ） 表 示 に 変 化 が 認 め ら れ な く な る ま で 掃 引 を 繰 返 し た 後 、 １ Ｍ Ｈ ｚ 当 た り の 電 力 が 最 大 値 を 与 え る 周 波 数 を 測 定 す る 。 （ ３ ） ２ つ の 周 波 数 セ グ メ ン ト を 同 時 に 使 用 す る 無 線 設 備 の 場 合 は 、 各 々 の 周 波 数 セ グ メ ン ト に つ い て 、 １ Ｍ Ｈ ｚ 当 た り の 電 力 が 最 大 値 を 与 え る 周 波 数 を 測 定 す る 。 （ ４ ） ス ペ ク ト ル ア ナ ラ イ ザ を ２ （ ４ ） の よ う に 設 定 す る 。 （ ５ ） 電 力 計 を ス ペ ク ト ル ア ナ ラ イ ザ の Ｉ Ｆ 出 力 に 接 続 す る 。 （ ６ ） 空 中 線 電 力 は 、 次 の と お り と す る 。 ① 連 続 波 の 場 合 電 力 計 の 指 示 を ２ （ １ ） に よ り 補 正 し た 値 ② バ ー ス ト 波 の 場 合 連 続 波 の 場 合 と 同 様 に 補 正 し た 値 と 送 信 時 間 率 か ら 、 バ ー ス ト 内 の 平 均 電 力 を 計 算 し た 値 （ ７ ） 直 交 周 波 数 分 割 多 重 方 式 の 場 合 で 、 副 搬 送 波 の 変 調 方 式 が 複 数 あ る 場 合 は 、 そ れ ぞ れ の 場 合 の 空 中 線 電 力 を 測 定 し 、 最 も 大 き い 値 を 測 定 値 と す る 。 （ ８ ） ２ つ の 周 波 数 セ グ メ ン ト を 同 時 に 使 用 す る 無 線 設 備 の 場 合 は 、 各 々 の 周 波 数 セ グ メ ン ト に つ い て 、 空 中 線 電 力 を 測 定 す る 。 （ ９ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 に お い て 測 定 す る 。 Ⅱ そ の 他 の 方 式 又 は ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム の 無 線 局 の 基 地 局 ・ 陸 上 移 動 中 継 局 の 場 合 （ １ ） 電 力 計 を 減 衰 器 の 出 力 に 接 続 し 、 総 電 力 （ ｍ Ｗ ） を 測 定 す る 。 （ ２ ） 空 中 線 電 力 は 次 の と お り と す る 。 ① 連 続 波 の 場 合 （ １ ） の 値 ② バ ー ス ト 波 の 場 合 （ １ ） の 値 と 送 信 時 間 率 か ら 、 バ ー ス ト 内 の 平 均 電 力 を 計 算 し た 値 バースト内平均電力＝電力計の指示を２（１）により補正した値 送信時間率 ただし　送信時間率＝ バースト繰り返し周期 バースト送信時間 バースト内平均電力＝電力計の指示値 送信時間率

（ ３ ） 上 記 Ⅰ の 方 法 で １ Ｍ Ｈ ｚ 帯 域 幅 当 り の 電 力 （ ｍ Ｗ ／ Ｍ Ｈ ｚ ） を 測 定 す る 。 （ ４ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 に お い て 測 定 す る 。 ５ 結 果 の 表 示 （ １ ） 結 果 は 、 空 中 線 電 力 の 絶 対 値 を 、 直 交 周 波 数 分 割 多 重 方 式 又 は 直 接 拡 散 を 使 用 す る ス ペ ク ト ル 拡 散 方 式 の 場 合 は ｍ Ｗ ／ Ｍ Ｈ ｚ 単 位 で 、 そ の 他 の 方 式 又 は ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム の 無 線 局 の 基 地 局 ・ 陸 上 移 動 中 継 局 の 場 合 は ｍ Ｗ 単 位 で 表 示 す る と と も に 、 定 格 （ 工 事 設 計 書 に 記 載 さ れ る ） 空 中 線 電 力 に 対 す る 偏 差 を ％ 単 位 で （ ＋ ） ま た は （ － ） の 符 号 を 付 け て 表 示 す る 。 ま た 、 等 価 等 方 輻 射 電 力 を 空 中 線 の 絶 対 利 得 （ 給 電 線 の 損 失 を 含 む ） を 用 い て 計 算 し 、 ｍ Ｗ ／ Ｍ Ｈ ｚ 単 位 で 表 示 す る 。 な お 、 空 中 線 の 絶 対 利 得 は 工 事 設 計 書 記 載 の 値 を 用 い る 。（ 注 ２ ） （ ２ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 で の 測 定 値 を 真 数 で 加 算 し て 表 示 す る 他 、 参 考 と し て そ れ ぞ れ の 空 中 線 端 子 の 測 定 値 も 表 示 す る 。 （ ３ ） 等 価 等 方 輻 射 電 力 は 、 本 試 験 項 目 の 測 定 結 果 と 空 中 線 の 放 射 パ タ ー ン か ら 算 出 す る 。 等 価 等 方 輻 射 電 力 は 水 平 面 （ 地 表 面 ） か ら 上 側 の 角 度 （ 仰 角 ） θ と と も に プ ロ ッ ト し 表 示 す る 。 注 ２ ： ２ つ の 周 波 数 セ グ メ ン ト を 同 時 に 使 用 す る 無 線 設 備 の 場 合 は 、 各 々 の 周 波 数 セ グ メ ン ト の 空 中 線 電 力 測 定 値 を 表 示 す る 。 ６ そ の 他 の 条 件 （ １ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て も 、 空 中 線 選 択 方 式 の ダ イ バ ー シ テ ィ 等 で 同 時 に 電 波 を 発 射 し な い 場 合 は 、 同 時 に 電 波 を 発 射 す る 空 中 線 端 子 の み の 測 定 で よ い 。 た だ し 、 空 中 線 端 子 に よ っ て 測 定 値 が 異 な る こ と が 懸 念 さ れ る 場 合 は 省 略 し て は な ら な い 。 （ ２ ） 被 測 定 信 号 に 情 報 伝 送 し な い 区 間 が あ り 、 こ の 区 間 の レ ベ ル が 情 報 伝 送 す る 区 間 の レ ベ ル よ り 低 い 場 合 は バ ー ス ト 波 と 見 な し 、 情 報 伝 送 し な い 区 間 は 測 定 の 対 象 と し な い 。 （ ３ ） ４ Ⅰ に お い て 、 ス ペ ク ト ル ア ナ ラ イ ザ の 検 波 モ ー ド を 「 Ｒ Ｍ Ｓ 」 と し て 測 定 す る 場 合 に お い て は 電 力 計 に 代 え て も 良 い 。 （ ４ ）（ ３ ） に お い て 、 ス ペ ク ト ル ア ナ ラ イ ザ の 検 波 モ ー ド を 「 Ｒ Ｍ Ｓ 」 と す る 場 合 は 、 ビ デ オ 帯 域 幅 を 分 解 能 帯 域 幅 と 同 程 度 に 設 定 す る か 、 ま た は 、 ビ デ オ 帯 域 幅 の 設 定 を Ｏ Ｆ Ｆ と し て 、 空 中 線 電 力 の 最 大 値 を 与 え る 周 波 数 探 索 を 行 っ て も 良 い 。 （ ５ ） ス ペ ク ト ル ア ナ ラ イ ザ の 検 波 モ ー ド が 、 電 力 の 真 値 （ Ｒ Ｍ Ｓ ） を 表 示 す る も の で あ れ ば 、 ス ペ ク ト ル ア ナ ラ イ ザ 表 示 値 （ バ ー ス ト 波 の 場 合 は バ ー ス ト 内 平 均 電 力 に 換 算 す る こ と 。） を 測 定 値 と し て も 良 い 。 た だ し 、 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ に お け る 等 価 雑 音 帯 域 幅 の 補 正 が 可 能 で あ る こ と 。 な お 、 測 定 値 に 疑 義 が あ る 場 合 は ２ （ ４ ） の 方 法 を 用 い て 確 認 を 行 う こ と 。 七 隣 接 チ ャ ネ ル 漏 洩 電 力 及 び 帯 域 外 漏 洩 電 力 １ 測 定 系 統 図 ２ 測 定 器 の 条 件 等 変調信号 発生器 受験機器 擬似負荷 （減衰器） コンピュータ スペクトル アナライザ

（ １ ） 隣 接 チ ャ ネ ル 漏 洩 電 力 測 定 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 次 の よ う に す る 。 中 心 周 波 数 測 定 操 作 手 順 に 示 す 周 波 数 掃 引 周 波 数 幅 （ 注 １ ） に 示 す 周 波 数 幅 分 解 能 帯 域 幅 ３ ０ ０ ｋ Ｈ ｚ ビ デ オ 帯 域 幅 ３ ０ ０ ｋ Ｈ ｚ Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ 入 力 レ ベ ル 最 大 の ダ イ ナ ミ ッ ク レ ン ジ と な る 値 （ 例 ミ キ サ 入 力 に お け る 搬 送 波 の レ ベ ル が － １ ０ ～ － １ ５ ｄ Ｂ ｍ 程 度 ） デ ー タ 点 数 ４ ０ ０ 点 以 上 （ 例 １ ０ ０ １ 点 ） 掃 引 モ ー ド 連 続 掃 引 検 波 モ ー ド サ ン プ ル た だ し 、 バ ー ス ト 波 の 場 合 は ポ ジ テ ィ ブ ピ ー ク 振 幅 平 均 処 理 回 数 ス ペ ク ト ラ ム の 変 動 が 無 く な る 程 度 の 回 数 （ 例 １ ０ 回 程 度 ） 注 １ （ ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム ） 占 有 周 波 数 帯 幅 １ ８ Ｍ Ｈ ｚ 以 下 ： １ ８ Ｍ Ｈ ｚ 幅 占 有 周 波 数 帯 幅 １ ８ Ｍ Ｈ ｚ 超 え １ ９ Ｍ Ｈ ｚ 以 下 ： １ ９ Ｍ Ｈ ｚ 幅 占 有 周 波 数 帯 幅 １ ９ Ｍ Ｈ ｚ 超 え ３ ８ Ｍ Ｈ ｚ 以 下 ： ３ ８ Ｍ Ｈ ｚ 幅 占 有 周 波 数 帯 幅 ３ ８ Ｍ Ｈ ｚ 超 え ７ ８ Ｍ Ｈ ｚ 以 下 ： ７ ８ Ｍ Ｈ ｚ 幅 （ ２ ） 帯 域 外 漏 洩 電 力 探 索 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 次 の よ う に す る 。 掃 引 周 波 数 幅 （ 注 ２ ） に 示 す 周 波 数 幅 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 と 同 程 度 Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ 入 力 レ ベ ル 最 大 の ダ イ ナ ミ ッ ク レ ン ジ と な る 値 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 最 小 時 間 （ バ ー ス ト 波 の 場 合 、 １ サ ン プ ル 当 た り １ バ ー ス ト が 入 る こ と ） 掃 引 モ ー ド 単 掃 引 検 波 モ ー ド ポ ジ テ ィ ブ ピ ー ク 注 ２ ： 掃 引 周 波 数 範 囲 は 、 無 線 設 備 ご と に 以 下 の 通 り と す る 。 ① ５ ， １ ８ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ０ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ２ ０ Ｍ Ｈ ｚ 、 ５ ､ ２ ４ ０ Ｍ Ｈ ｚ の 電 波 を 使 用 す る 場 合 （ ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム ） 占 有 周 波 数 帯 幅 １ ８ Ｍ Ｈ ｚ 以 下 の 場 合 ５ ， １ ４ ０ Ｍ Ｈ ｚ ～ ５ ， １ ４ ２ Ｍ Ｈ ｚ 、 ５ ， １ ４ ２ Ｍ Ｈ ｚ ～ ５ ， １ ５ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ５ ０ Ｍ Ｈ ｚ ～ ５ ， ２ ５ １ Ｍ Ｈ ｚ 、 ５ ， ２ ５ １ Ｍ Ｈ ｚ ～ ５ ， ２ ６ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ６ ０ Ｍ Ｈ ｚ ～ ５ ， ２ ６ ６ ． ７ Ｍ Ｈ ｚ 、 ５ ， ２ ６ ６ ． ７ Ｍ Ｈ ｚ ～ ５ ， ３ ６ ０ Ｍ Ｈ ｚ 占 有 周 波 数 帯 幅 １ ８ Ｍ Ｈ ｚ 超 え １ ９ Ｍ Ｈ ｚ 以 下 の 場 合 ５ ， １ ３ ５ Ｍ Ｈ ｚ ～ ５ ， １ ４ ２ Ｍ Ｈ ｚ 、 ５ ， １ ４ ２ Ｍ Ｈ ｚ ～ ５ ， １ ５ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ５ ０ Ｍ Ｈ ｚ ～ ５ ， ２ ５ １ Ｍ Ｈ ｚ 、

５ ， ２ ５ １ Ｍ Ｈ ｚ ～ ５ ， ２ ６ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ６ ０ Ｍ Ｈ ｚ ～ ５ ， ２ ６ ６ ． ７ Ｍ Ｈ ｚ 、 ５ ， ２ ６ ６ ． ７ Ｍ Ｈ ｚ ～ ５ ， ３ ６ ５ Ｍ Ｈ ｚ ② ５ ， １ ９ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ３ ０ Ｍ Ｈ ｚ の 電 波 を 使 用 す る 場 合 ５ ， １ ０ ０ Ｍ Ｈ ｚ ～ ５ ， １ ４ １ ． ６ Ｍ Ｈ ｚ 、 ５ ， １ ４ １ ． ６ Ｍ Ｈ ｚ ～ ５ ， １ ５ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ５ ０ Ｍ Ｈ ｚ ～ ５ ， ２ ５ １ Ｍ Ｈ ｚ 、 ５ ， ２ ５ １ Ｍ Ｈ ｚ ～ ５ ， ２ ７ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ７ ０ Ｍ Ｈ ｚ ～ ５ ， ２ ７ ８ ． ４ Ｍ Ｈ ｚ 、 ５ ， ２ ７ ８ ． ４ Ｍ Ｈ ｚ ～ ５ ， ４ ０ ０ Ｍ Ｈ ｚ ③ ５ ， ２ １ ０ Ｍ Ｈ ｚ の 電 波 を 使 用 す る 場 合 ５ ， ０ ２ ０ Ｍ Ｈ ｚ ～ ５ ， １ ２ ３ ． ２ Ｍ Ｈ ｚ 、 ５ ， １ ２ ３ ． ２ Ｍ Ｈ ｚ ～ ５ ， １ ５ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ５ ０ Ｍ Ｈ ｚ ～ ５ ， ２ ５ １ Ｍ Ｈ ｚ 、 ５ ， ２ ５ １ Ｍ Ｈ ｚ ～ ５ ， ２ ９ ０ Ｍ Ｈ ｚ 、 ５ ， ２ ９ ０ Ｍ Ｈ ｚ ～ ５ ， ２ ９ ６ ． ７ Ｍ Ｈ ｚ 、 ５ ， ２ ９ ６ ． ７ Ｍ Ｈ ｚ ～ ５ ， ４ ８ ０ Ｍ Ｈ ｚ 直 交 周 波 数 分 割 多 重 方 式 以 外 の 場 合 ５ ， ４ ６ ０ Ｍ Ｈ ｚ ～ ５ ， ４ ７ ０ Ｍ Ｈ ｚ ５ ， ７ ２ ５ Ｍ Ｈ ｚ ～ ５ ， ７ ４ ０ Ｍ Ｈ ｚ 直 交 周 波 数 分 割 多 重 方 式 の 場 合 ５ ， ４ ５ ５ Ｍ Ｈ ｚ ～ ５ ， ４ ６ ０ Ｍ Ｈ ｚ ５ ， ４ ６ ０ Ｍ Ｈ ｚ ～ ５ ， ４ ７ ０ Ｍ Ｈ ｚ ５ ， ７ ２ ５ Ｍ Ｈ ｚ ～ ５ ， ７ ４ ０ Ｍ Ｈ ｚ ５ ， ７ ４ ０ Ｍ Ｈ ｚ ～ ５ ， ７ ４ ５ Ｍ Ｈ ｚ ④ ５ ， ２ １ ０ Ｍ Ｈ ｚ （ ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム の 無 線 局 が 使 用 す る も の を 含 む 。） 及 び ５ ， ５ ３ ０ Ｍ Ｈ ｚ 又 は ５ ， ６ １ ０ Ｍ Ｈ ｚ の 周 波 数 の 電 波 を 同 時 に 使 用 す る 場 合 ５ ， ０ ２ ０ Ｍ Ｈ ｚ ～ ５ ， １ ３ ４ ． ８ Ｍ Ｈ ｚ ５ ， １ ３ ４ ． ８ Ｍ Ｈ ｚ ～ ５ ， １ ５ ０ Ｍ Ｈ ｚ ５ ， ２ ５ ０ Ｍ Ｈ ｚ ～ ５ ， ２ ５ １ Ｍ Ｈ ｚ ５ ， ２ ５ １ Ｍ Ｈ ｚ ～ ５ ， ２ ８ ５ ． ２ Ｍ Ｈ ｚ ５ ， ２ ８ ５ ． ２ Ｍ Ｈ ｚ ～ ５ ， ３ ７ ０ Ｍ Ｈ ｚ ５ ， ３ ７ ０ Ｍ Ｈ ｚ ～ ５ ， ４ ５ ４ ． ８ Ｍ Ｈ ｚ ５ ， ４ ５ ４ ． ８ Ｍ Ｈ ｚ ～ ５ ， ４ ７ ０ Ｍ Ｈ ｚ ５ ， ７ ２ ５ Ｍ Ｈ ｚ ～ ５ ， ８ ０ ０ Ｍ Ｈ ｚ （ ３ ） 帯 域 外 漏 洩 電 力 測 定 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 次 の よ う に す る 。 中 心 周 波 数 帯 域 外 漏 洩 電 力 の 周 波 数 （ 探 索 さ れ た 周 波 数 ） 掃 引 周 波 数 幅 ０ Ｈ ｚ 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 と 同 程 度 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 最 小 時 間 た だ し 、 バ ー ス ト 波 の 場 合 、 １ バ ー ス ト の 継 続 時 間 以 上

掃 引 モ ー ド 連 続 掃 引 検 波 モ ー ド サ ン プ ル Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ ３ 受 験 機 器 の 状 態 （ １ ） 試 験 周 波 数 に 設 定 し 、 標 準 符 号 化 試 験 信 号 で 変 調 す る 。 （ ２ ） 連 続 送 信 状 態 又 は 継 続 的 （ 一 定 周 期 、 一 定 バ ー ス ト 長 ） バ ー ス ト 送 信 状 態 と す る 。 （ ３ ） バ ー ス ト 波 の 場 合 は 、 副 搬 送 波 の 数 が 少 な い 状 態 （ シ ョ ー ト プ リ ア ン ブ ル ） の 時 間 の 割 合 が 最 小 と な る よ う な 変 調 を か け る 。 （ ４ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て 、 空 中 線 電 力 を 制 御 す る 機 能 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 ご と に 電 力 制 御 を 最 大 出 力 と な る よ う に 設 定 す る 。 ４ 測 定 操 作 手 順 Ⅰ 隣 接 チ ャ ネ ル 漏 洩 電 力 の 測 定 （ １ ） ス ペ ク ト ル ア ナ ラ イ ザ を ２ （ １ ） の よ う に 設 定 す る 。 （ ２ ） 搬 送 波 電 力 （ ＰＣ) の 測 定 ア 搬 送 波 周 波 数 を 中 心 周 波 数 に し て 掃 引 す る 。 イ 全 デ ー タ 点 の 値 を コ ン ピ ュ ー タ の 配 列 変 数 に 取 り 込 む 。 ウ 全 デ ー タ に つ い て 、 ｄ Ｂ 値 を 電 力 次 元 の 真 数 に 変 換 す る 。 エ 全 デ ー タ の 電 力 総 和 を 求 め 、 こ れ を ＰＣ と す る 。 （ ３ ） 上 側 隣 接 チ ャ ネ ル 漏 洩 電 力 （ ＰＵ) の 測 定 ア 搬 送 波 周 波 数 ＋ ２ ０ Ｍ Ｈ ｚ 又 は ＋ ４ ０ Ｍ Ｈ ｚ （ 注 ３ ） を 中 心 周 波 数 に し て 掃 引 す る 。 イ 全 デ ー タ 点 の 値 を コ ン ピ ュ ー タ の 配 列 変 数 に 取 り 込 む 。 ウ 全 デ ー タ に つ い て 、 ｄ Ｂ 値 を 電 力 次 元 の 真 数 に 変 換 す る 。 エ 全 デ ー タ の 電 力 総 和 を 求 め 、 こ れ を ＰＵと す る 。 オ 搬 送 波 周 波 数 ＋ ４ ０ Ｍ Ｈ ｚ 又 は ＋ ８ ０ Ｍ Ｈ ｚ （ 注 ３ ） を 中 心 周 波 数 に し て 掃 引 し 、 終 了 後 、 イ か ら エ の 手 順 を 繰 り 返 す 。 （ ４ ） 下 側 隣 接 チ ャ ネ ル 漏 洩 電 力 （ ＰＬ) の 測 定 ア 搬 送 波 周 波 数 － ２ ０ Ｍ Ｈ ｚ 又 は － ４ ０ Ｍ Ｈ ｚ （ 注 ３ ） を 中 心 周 波 数 に し て 掃 引 す る 。 イ 全 デ ー タ 点 の 値 を コ ン ピ ュ ー タ の 配 列 変 数 に 取 り 込 む 。 ウ 全 デ ー タ に つ い て 、 ｄ Ｂ 値 を 電 力 次 元 の 真 数 に 変 換 す る 。 エ 全 デ ー タ の 電 力 総 和 を 求 め 、 こ れ を ＰＬと す る 。 オ 搬 送 波 周 波 数 － ４ ０ Ｍ Ｈ ｚ 又 は － ８ ０ Ｍ Ｈ ｚ （ 注 ３ ） を 中 心 周 波 数 に し て 掃 引 し 、 終 了 後 、 イ か ら エ の 手 順 を 繰 り 返 す 。 注 ３ （ ５ ． ２ Ｇ Ｈ ｚ 帯 高 出 力 デ ー タ 通 信 シ ス テ ム ） 占 有 周 波 数 帯 幅 １ ８ Ｍ Ｈ ｚ 以 下 ： ± ２ ０ Ｍ Ｈ ｚ 、 ± ４ ０ Ｍ Ｈ ｚ 占 有 周 波 数 帯 幅 １ ８ Ｍ Ｈ ｚ 超 え １ ９ Ｍ Ｈ ｚ 以 下 ： ± ２ ０ Ｍ Ｈ ｚ 、 ± ４ ０ Ｍ Ｈ ｚ 占 有 周 波 数 帯 幅 １ ９ Ｍ Ｈ ｚ 超 え ３ ８ Ｍ Ｈ ｚ 以 下 ： ± ４ ０ Ｍ Ｈ ｚ 、 ± ８ ０ Ｍ Ｈ ｚ 占 有 周 波 数 帯 幅 ３ ８ Ｍ Ｈ ｚ 超 え ７ ８ Ｍ Ｈ ｚ 以 下 ： ± ８ ０ Ｍ Ｈ ｚ （ ５ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 に お い て 測 定 す る 他 、 空 中 線 端 子 を 結 合 器 で 結 合 さ せ て 測 定 す る 。 Ⅱ 帯 域 外 漏 洩 電 力 の 測 定

（ １ ） ス ペ ク ト ル ア ナ ラ イ ザ を ２ （ ２ ） の よ う に 設 定 す る 。 （ ２ ） ２ （ ２ ） の 各 掃 引 周 波 数 幅 に つ い て 掃 引 し 、 そ れ ぞ れ の 帯 域 で の 電 力 の 最 大 値 を 求 め る 。 探 索 し た 値 が 許 容 値 を 満 足 す る 場 合 は 、 ２ （ ３ ） の 測 定 は 行 わ ず 、 求 め た 値 を 等 価 等 方 輻 射 電 力 に 換 算 し 測 定 値 と す る 。 （ ３ ） 探 索 し た 値 が 許 容 値 を 超 え た 場 合 、 最 大 値 が 得 ら れ た 周 波 数 で ス ペ ク ト ル ア ナ ラ イ ザ を ２ （ ３ ） の よ う に 設 定 し 平 均 値 を 求 め 等 価 等 方 輻 射 電 力 に 換 算 し 測 定 値 と す る 。 次 の 式 で 等 価 等 方 輻 射 電 力 ＰＯＡ（ Ｅ Ｉ Ｒ Ｐ ） を 算 出 す る 。 ＰＯＡ＝ ＰＡ＋ ＧＴ－ ＬＦ（ ｄ Ｂ ｍ ／ Ｍ Ｈ ｚ ） 記 号 ＰＡ ： ス ペ ク ト ル ア ナ ラ イ ザ に よ る 帯 域 外 漏 洩 電 力 測 定 値 （ ｄ Ｂ ｍ ／ Ｍ Ｈ ｚ ） ＧＴ ： 帯 域 外 漏 洩 電 力 周 波 数 に お け る 空 中 線 の 絶 対 利 得 （ ｄ Ｂ ｉ ） ＬＦ ： 帯 域 外 漏 洩 電 力 周 波 数 に お け る 給 電 線 等 の 損 失 （ ｄ Ｂ ） （ ４ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 に お い て 測 定 す る 他 、 空 中 線 端 子 を 結 合 器 で 結 合 さ せ て 測 定 す る 。 な お 、 こ こ で 用 い る 空 中 線 の 絶 対 利 得 は そ れ ぞ れ の 空 中 線 の 値 を 用 い る 。 ５ 結 果 の 表 示 （ １ ） 結 果 は 、 隣 接 チ ャ ネ ル 漏 洩 電 力 に つ い て は 、 下 記 式 に よ り 計 算 し ｄ Ｂ で 表 示 す る 。 ① 上 側 隣 接 チ ャ ネ ル 漏 洩 電 力 比 １ ０ ｌ ｏ ｇ （ ＰＵ／ ＰＣ） ② 下 側 隣 接 チ ャ ネ ル 漏 洩 電 力 比 １ ０ ｌ ｏ ｇ （ ＰＬ／ ＰＣ） （ ２ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 の 空 中 線 電 力 に （ １ ） で 求 め た 比 を 乗 じ て （ ｄ Ｂ を 減 じ て ） 隣 接 チ ャ ネ ル 漏 洩 電 力 の 絶 対 値 を 求 め 真 数 で 加 算 し て 総 和 を 求 め る 。 次 に 、 複 数 空 中 線 端 子 の 総 和 の 空 中 線 電 力 を ＰＣ、 隣 接 チ ャ ネ ル 漏 洩 電 力 の 総 和 を ＰＵ又 は ＰＬ と し （ １ ） ① 、 ② 式 に よ り 計 算 し ｄ Ｂ で 表 示 す る 他 、 参 考 と し て そ れ ぞ れ の 空 中 線 端 子 ご と の 測 定 値 も 表 示 す る 。 （ ３ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て 、 空 中 線 端 子 を 結 合 し て 測 定 し た 値 は 、（ １ ） と 同 様 に 表 示 す る 。 （ ４ ） 帯 域 外 漏 洩 電 力 に つ い て は 、 規 定 の 各 帯 域 に お け る 最 大 電 力 値 を 等 価 等 方 輻 射 電 力 に 換 算 し て μ Ｗ ／ Ｍ Ｈ ｚ 単 位 で 表 示 す る 。 な お 、 空 中 線 の 絶 対 利 得 は 、 工 事 設 計 書 記 載 の 値 を 用 い る 。 （ ５ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 ご と の 測 定 値 を 真 数 で 加 算 し て 総 和 を 表 示 す る 他 、 参 考 と し て そ れ ぞ れ の 空 中 線 端 子 ご と の 測 定 値 も 表 示 す る 。 （ ６ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て 、 空 中 線 端 子 を 結 合 し て 測 定 し た 値 は 、（ ４ ） と 同 様 に 表 示 す る 。 ６ そ の 他 の 条 件 （ １ ） ２ （ １ ） の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 に お い て 、 掃 引 周 波 数 幅 を １ ０ ０ Ｍ Ｈ ｚ 又 は ２ ０ ０ Ｍ Ｈ ｚ に し 、 一 つ の 画 面 で 、 上 側 、 下 側 と も に ± ２ ０ Ｍ Ｈ ｚ 、 ± ４ ０ Ｍ Ｈ ｚ 又 は ± ４ ０ Ｍ Ｈ ｚ 、 ± ８ ０ Ｍ Ｈ ｚ の 隣 接 チ ャ ネ ル 漏 洩 電 力 を 測 定 す る よ う な 方 法 を 用 い て も よ い 。 （ ２ ） ４ の 搬 送 波 周 波 数 は 、 割 当 周 波 数 と す る 。 （ ３ ） ス ペ ク ト ル ア ナ ラ イ ザ の ダ イ ナ ミ ッ ク レ ン ジ が 不 足 す る 場 合 、 搬 送 波 と 隣 接 チ ャ ネ ル

漏 洩 電 力 の 相 対 測 定 に お い て 基 準 レ ベ ル を 変 更 し て 測 定 す る 方 法 が あ る 。 た だ し ス ペ ク ト ル ア ナ ラ イ ザ に 過 大 な 信 号 が 入 力 さ れ な い よ う 注 意 が 必 要 で あ る 。 （ ４ ） 帯 域 外 漏 洩 電 力 を 搬 送 波 の 近 傍 で 測 定 す る 場 合 、 ス ペ ク ト ル ア ナ ラ イ ザ の 分 解 能 帯 域 幅 の 設 定 が １ Ｍ Ｈ ｚ と 広 い た め に 搬 送 波 の 電 力 が 帯 域 外 漏 洩 電 力 の 測 定 値 に 影 響 を 与 え る 可 能 性 が あ る 。 こ の 場 合 、 ス ペ ク ト ル ア ナ ラ イ ザ の 分 解 能 帯 域 幅 を 、 搬 送 波 電 力 が 帯 域 外 漏 洩 電 力 の 測 定 値 に 影 響 を 与 え な く な る 程 度 ま で 狭 め 、 １ Ｍ Ｈ ｚ 毎 の 電 力 総 和 を 計 算 す る 等 （ 注 ４ ） の 測 定 上 の 操 作 が 必 要 で あ る 。 注 ４ ： 電 力 総 和 の 計 算 は 以 下 の 式 に よ る 。 た だ し 、 直 接 Ｒ Ｍ Ｓ 値 が 求 め ら れ る ス ペ ク ト ル ア ナ ラ イ ザ の 場 合 は 、 そ の 値 を 用 い て も 良 い 。 Ｐｓ： 各 周 波 数 で の １ Ｍ Ｈ ｚ 毎 の 電 力 総 和 の 測 定 値 （ Ｗ ） Ｅｉ： １ サ ン プ ル の 測 定 値 （ Ｗ ） ＳＷ： 掃 引 周 波 数 幅 （ １ Ｍ Ｈ ｚ ） ｎ ： 掃 引 周 波 数 幅 （ １ Ｍ Ｈ ｚ ） 内 の サ ン プ ル 点 数 ｋ ： 等 価 雑 音 帯 域 幅 の 補 正 値 Ｒ Ｂ Ｗ ： 分 解 能 帯 域 幅 （ Ｍ Ｈ ｚ ）（ た だ し 、 Ｒ Ｂ Ｗ × ｎ ≧ ＳＷ） （ ５ ） 帯 域 外 漏 洩 電 力 の 技 術 基 準 が 周 波 数 に 応 じ て 変 化 す る 帯 域 で は 、 各 周 波 数 ご と の 測 定 値 （ 等 価 等 方 輻 射 電 力 に 換 算 し た 値 ） が 技 術 基 準 を 満 た す 必 要 が あ る 。 （ ６ ） ２ （ ３ ） に お い て 、 ス ペ ク ト ル ア ナ ラ イ ザ の 検 波 モ ー ド は 「 サ ン プ ル 」 の 代 わ り に 「 Ｒ Ｍ Ｓ 」 を 用 い て も 良 い 。 （ ７ ）（ ６ ） に お い て 、 帯 域 外 漏 洩 電 力 の バ ー ス ト 時 間 率 （ 注 ５ ） を 許 容 値 を 超 え た 周 波 数 に お い て 求 め た 場 合 は 、 ２ （ ３ ） に お い て 掃 引 周 波 数 幅 を １ ０ Ｍ Ｈ ｚ 程 度 と し て も 良 い 。 注 ５ ： バ ー ス ト 時 間 率 ＝ （ 電 波 を 発 射 し て い る 時 間 ／ バ ー ス ト 周 期 ） （ ８ ） ５ （ ５ ） に お い て 、 各 周 波 数 ご と に お け る 総 和 を 表 示 す る こ と と し て い る が 、 そ れ ぞ れ の 空 中 線 端 子 の 測 定 値 が 、 許 容 値 を 空 中 線 本 数 （ 注 ６ ） で 除 し た 値 を 超 え る 周 波 数 に お い て １ Ｍ Ｈ ｚ 帯 域 内 の 値 の 総 和 を 求 め る 。 な お 、 全 て の 空 中 線 端 子 に お い て 許 容 値 を 空 中 線 本 数 で 除 し た 値 を 下 回 る 場 合 は 、 そ れ ぞ れ の 測 定 帯 域 に お い て 最 大 の 測 定 値 と な る 空 中 線 端 子 の 測 定 値 に 空 中 線 本 数 を 乗 じ た 値 を 表 示 し て も 良 い 。 注 ６ ： 空 中 線 本 数 は 、 同 時 に 電 波 を 発 射 す る 空 中 線 の 本 数 （ ス ト リ ー ム 数 等 ） で あ っ て 、 空 中 線 選 択 方 式 の ダ イ バ ー シ テ ィ 等 で 切 り 替 え る 空 中 線 の 本 数 を 含 ま な い 。 （ ９ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 で あ っ て も 、 空 中 線 選 択 方 式 の ダ イ バ ー シ テ ィ 等 で 同 時 に 電 波 を 発 射 し な い 場 合 は 、 同 時 に 電 波 を 発 射 す る 空 中 線 端 子 の み の 測 定 で よ い 。 た だ し 、 空 中 線 の 選 択 回 路 に 非 線 形 素 子 を 有 す る 場 合 又 は 、 空 中 線 端 子 に よ っ て 測 定 値 が 異 な る こ と が 懸 念 さ れ る 場 合 は 省 略 し て は な ら な い 。 （ １ ０ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 を 合 成 器 （ 例 ： コ ン バ イ ナ ー 等 ） に お い て 接 続 し て 測 定 す る 。 以 下 に 空 中 線 端 子 が ４ の 場 合 の 接 続 を 示 す 。 な お 、 各 空 中 線 の 間 の 結 合 量 減 衰 量 （ 注 ７ ） は １ ２ ｄ Ｂ を 標 準 と す る が 、 運 用 状 態 の 空 中 線 配 置 に お け る 結 合 減 衰 量 が 書 面 に よ り 提 出 さ れ た 場 合 は 提 出 さ れ た 値 を 用 い る 。 Ｐ_s＝ 　　 　ｉ＝１ ｎ

Ｅ

注 ７ ： 空 中 線 間 の 結 合 減 衰 量 上 図 に お け る 一 例 と し て 空 中 線 端 子 １ と 空 中 線 端 子 ２ の 結 合 量 は 、 空 中 線 端 子 ３ 、 空 中 線 端 子 ４ 及 び 測 定 器 側 の 端 子 を 終 端 し た 状 態 で 空 中 線 端 子 １ に 入 力 し た 信 号 レ ベ ル （ 例 ： ０ ｄ Ｂ ｍ ） と 空 中 線 端 子 ２ で 測 定 し た 値 （ 例 ： － １ ２ ｄ Ｂ ｍ ） の 差 （ １ ２ ｄ Ｂ ） と す る 。 な お 、 提 出 さ れ た 結 合 減 衰 量 の 設 定 が 不 可 能 な 場 合 は 、 以 下 の よ う に 結 合 器 を 介 し て 、 他 の 空 中 線 端 子 の 出 力 レ ベ ル （ 総 和 ） か ら 結 合 減 衰 量 を 減 じ た 値 と な る 変 調 信 号 を 標 準 信 号 発 生 器 か ら 入 力 し て 測 定 す る 。 八 副 次 的 に 発 す る 電 波 等 の 限 度 １ 測 定 系 統 図 注 １ コ ン ピ ュ ー タ は 、 振 幅 の 平 均 値 を 求 め る 場 合 に 使 用 す る 。 ２ 測 定 器 の 条 件 等 （ １ ） 測 定 対 象 が 低 レ ベ ル の た め 擬 似 負 荷 （ 減 衰 器 ） の 減 衰 量 は な る べ く 低 い 値 （ ２ ０ ｄ Ｂ 以 下 ） と す る 。 （ ２ ） 副 次 発 射 探 索 時 の ス ペ ク ト ル ア ナ ラ イ ザ は 以 下 の よ う に 設 定 す る 。 掃 引 周 波 数 幅 （ 注 ２ ） 分 解 能 帯 域 幅 周 波 数 が １ Ｇ Ｈ ｚ 未 満 の と き 、 １ ０ ０ ｋ Ｈ ｚ １ Ｇ Ｈ ｚ 以 上 の と き 、 １ Ｍ Ｈ ｚ ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 と 同 程 度 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 最 小 時 間 受験機器 _{（減衰器）}擬似負荷 スペクトル_{アナライザ} コンピュータ 受験機器 _{（減衰器）}擬似負荷 スペクトル_{アナライザ} コンピュータ 測定器側 空中線端子１ 擬似負荷 （減衰器） 受験機器側 空中線端子２ 空中線端子３ 空中線端子４ 合成器 擬似負荷 （減衰器） 擬似負荷 （減衰器） 擬似負荷 （減衰器） 測定器側 空中線端子１ 擬似負荷 （減衰器） 擬似負荷 （減衰器） 受験機器側 空中線端子２ 空中線端子３ 空中線端子４ 合成器 擬似負荷 （減衰器） 擬似負荷 （減衰器） 擬似負荷 （減衰器） 擬似負荷 （減衰器） 擬似負荷 （減衰器） 擬似負荷 （減衰器） 測定器側 空中線端子Ｎ 受験機器側 標準信号 発生器 擬似負荷 （減衰器） 結 合 器 (ｻｰｷｭﾚｰﾀ) 測定器側 空中線端子Ｎ 受験機器側 標準信号 発生器 標準信号 発生器 擬似負荷 （減衰器） 擬似負荷 （減衰器） 結 合 器 (ｻｰｷｭﾚｰﾀ)

Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ デ ー タ 点 数 ４ ０ ０ 点 以 上 （ 例 １ ０ ０ １ 点 ） 掃 引 モ ー ド 単 掃 引 検 波 モ ー ド ポ ジ テ ィ ブ ピ ー ク 注 ２ ： 副 次 発 射 の 探 索 は 、 ３ ０ Ｍ Ｈ ｚ か ら ２ ６ Ｇ Ｈ ｚ ま で と す る 。 （ ３ ） 副 次 発 射 測 定 時 の ス ペ ク ト ル ア ナ ラ イ ザ は 以 下 の よ う に 設 定 す る 。 中 心 周 波 数 測 定 す る 副 次 発 射 周 波 数 （ 探 索 さ れ た 周 波 数 ） 掃 引 周 波 数 幅 ０ Ｈ ｚ 分 解 能 帯 域 幅 周 波 数 が １ Ｇ Ｈ ｚ 未 満 の と き 、 １ ０ ０ ｋ Ｈ ｚ １ Ｇ Ｈ ｚ 以 上 の と き 、 １ Ｍ Ｈ ｚ ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 と 同 程 度 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 最 小 時 間 Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ デ ー タ 点 数 ４ ０ ０ 点 以 上 （ 例 １ ０ ０ １ 点 ） 掃 引 モ ー ド 単 掃 引 検 波 モ ー ド サ ン プ ル ３ 受 験 機 器 の 状 態 試 験 周 波 数 を 全 時 間 に わ た り 連 続 受 信 で き る 状 態 に 設 定 す る 。 ４ 測 定 操 作 手 順 （ １ ） ス ぺ ク ト ル ア ナ ラ イ ザ の 設 定 を ２ （ ２ ） と し 、 副 次 発 射 の 振 幅 の 最 大 値 を 探 索 す る 。 （ ２ ） 探 索 し た 結 果 が 許 容 値 の １ ／ １ ０ 以 下 の 場 合 、 探 索 値 を 測 定 値 と す る 。 （ ３ ） 探 索 し た 結 果 が 許 容 値 の １ ／ １ ０ を 超 え た 場 合 ス ぺ ク ト ル ア ナ ラ イ ザ の 中 心 周 波 数 の 設 定 精 度 を 高 め る た め 、 周 波 数 掃 引 幅 を １ ０ ０ Ｍ Ｈ ｚ 、 １ ０ Ｍ Ｈ ｚ 及 び １ Ｍ Ｈ ｚ の よ う に 分 解 能 帯 域 幅 の １ ０ 倍 程 度 ま で 順 次 狭 く し て 、 副 次 発 射 の 周 波 数 を 求 め る 。 次 に 、 ス ぺ ク ト ル ア ナ ラ イ ザ の 設 定 を 上 記 ２ （ ３ ） と し 、 平 均 化 処 理 を 行 っ て 平 均 電 力 を 測 定 す る 。 （ ４ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 に お い て 測 定 す る 。 ５ 結 果 の 表 示 （ １ ） 許 容 値 の １ ／ １ ０ 以 下 の 場 合 は 最 大 の １ 波 を 周 波 数 と と も に ｎ Ｗ 又 は ｐ Ｗ 単 位 で 表 示 す る 。 （ ２ ） 許 容 値 の １ ／ １ ０ を 超 え る 場 合 は す べ て の 測 定 値 を 周 波 数 と と も に ｎ Ｗ 単 位 で 表 示 し 、 か つ 電 力 の 合 計 値 を ｎ Ｗ 単 位 で 表 示 す る 。 （ ３ ） 複 数 の 空 中 線 端 子 を 有 す る 場 合 は 、 そ れ ぞ れ の 空 中 線 端 子 の 測 定 値 の 総 和 を 求 め 表 示 す る 。 許 容 値 を 空 中 線 本 数 （ 注 ３ ） で 除 し た 値 の １ ／ １ ０ 以 下 の 場 合 は 最 大 の １ 波 を 周 波 数 と と も に ｎ Ｗ 又 は ｐ Ｗ 単 位 で 表 示 す る 他 、 参 考 と し て そ れ ぞ れ の 空 中 線 端 子 ご と に 最 大 の １ 波 を 周 波 数 と と も に ｎ Ｗ 又 は ｐ Ｗ 単 位 で 表 示 す る 。 （ ４ ） 測 定 値 の 総 和 が 許 容 値 を 空 中 線 本 数 （ 注 ３ ） で 除 し た 値 の １ ／ １ ０ を 超 え る 場 合 は す べ て の 測 定 値 を 周 波 数 と と も に ｎ Ｗ 単 位 で 表 示 し 、 か つ 電 力 の 合 計 値 を ｎ Ｗ 単 位 で 表 示 す る 他 、 参 考 と し て そ れ ぞ れ の 空 中 線 端 子 ご と に 最 大 の １ 波 を 周 波 数 と と も に ｎ Ｗ 単 位 で 表 示 す る 。 注 ３ ： 空 中 線 本 数 は 、 同 時 に 電 波 を 受 信 す る 空 中 線 の 本 数 （ ス ト リ ー ム 数 等 ） で あ っ て 、
