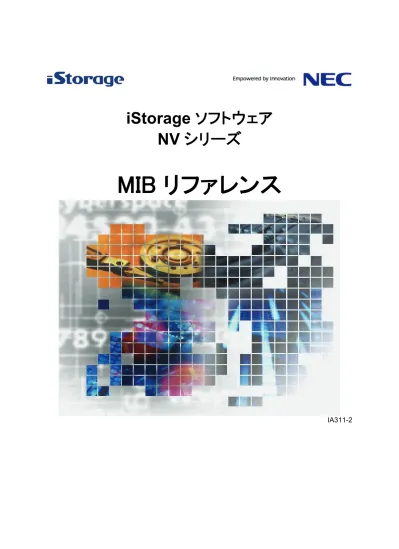

iStorage ソフトウェア
NV シリーズ
MIB リファレンス
輸出する際の注意事項
本製品（ソフトウェアを含む）は、外国為替及び外国貿易法で規定さ れる規制貨物（または役務）に該当することがあります。 その場合、日本国外へ輸出する場合には日本国政府の輸出許可が必要 です。 なお、輸出許可申請手続にあたり資料等が必要な場合には、お買い上 げの販売店またはお近くの弊社営業拠点にご相談ください。本書の読者としてはNAS 装置の管理者を対象としており、ネットワーク、ファイルシステム、ディスク装置 に関する専門的知識を有していることを想定しています。 なお、関連説明書としては次のものがあります。 ・ 「iStorage ソフトウェア NV シリーズ 概説書」（IA301） ・ 「iStorage ソフトウェア NV シリーズ セットアップガイド」（IA302） ・ 「iStorage ソフトウェア NV シリーズ ユーザーズガイド」（IA303） ・ 「iStorage ソフトウェア NV シリーズ メッセージハンドブック」（IA304）
・ 「iStorage ソフトウェア NV シリーズ iStorageManager IP 利用の手引き」（IA305） ・ 「iStorage ソフトウェア NV シリーズ コマンドリファレンス」（IA306） ・ 「iStorage ソフトウェア NV シリーズ 保守マニュアル」（IA307） ・ 「iStorage ソフトウェア NV シリーズ データレプリケーション導入と運用の手引き （DataReplication/DDR/RDR 編）」（IA308） ・ 「iStorage ソフトウェア NV シリーズ データレプリケーション導入と運用の手引き （ディザスタリカバリ編）」（IA309） ・ 「iStorage ソフトウェア NV シリーズ アンチウイルス導入と運用の手引き」（IA310） ・ 「iStorage ソフトウェア NV シリーズ簡易セットアップツール運用ガイド」（IA312） ・ 「iStorage ソフトウェア NV シリーズ GSTORAGEFS 利用の手引き」（IB301）
・ 「iStorage ソフトウェア NV シリーズ ESMPRO/ServerAgent ユーザーズガイド」（IC101） ・ 「iStorage ソフトウェア NV シリーズ ESMPRO/ServerManager Ver4.4 インストレーション
ガイド」（IC102） ・ 「iStorage ソフトウェア NV シリーズ 電源制御ソフトウェア説明書」（IC103） ・ 「iStorage NV3400S/NV3400/NV5400S/NV5400/NV7400S/NV7400/NV7400G ネットワークストレージ装置取扱説明書」（856-851334-001-A） ・ 「iStorage NV3500S/NV3500/NV5500S/NV5500/NV7500S/NV7500/NV7500G ネットワークストレージ装置取扱説明書」（856-851390-001-A） ２００９年 ９月 第２版
・ iStorage NV5400S ・ iStorage NV5400 ・ iStorage NV7400S ・ iStorage NV7400 ・ iStorage NV7400G ・ iStorage NV3500S ・ iStorage NV3500 ・ iStorage NV5500S ・ iStorage NV5500 ・ iStorage NV7500S ・ iStorage NV7500 ・ iStorage NV7500G (2) 本書に説明している機能は、以下のソフトウェアに対応しています。 ・ NV 基本制御 ・ NFS ・ CIFS ・ NDMP V2/V3/V4 ・ FTP ・ HTTP ・ 改ざん防止機能 ・ DataReplication 機能
・ WebSAM Storage ReplicationControl
・ WebSAM Storage ReplicationControl/DisasterRecovery ・ MVD Sync
・ NetVault
・ gStorageFS （GFS） ・ ウイルス対策ソフト連携機能
(3) UNIX は、The Open Group の米国ならびにその他の国における登録商標です。
(4) Microsoft®, Windows®, Windows NT®, Windows® XP, Windows Vista®, Windows® 7, Windows Server® 2003, Windows Server® 2008 R2 は米国 Microsoft Corporation の米国およびその他の国におけ る商標または登録商標です。
(5) Linux は、Linus Torvalds 氏の米国およびその他の国における商標あるいは登録商標です。 (6) NFS は米国 Sun Microsystems, Inc 社の登録商標です。
の商標または登録商標です。
(11) Firefox® は、米国 Mozilla Foundation の米国およびその他の国における商標または登録商標です。 (12) Windows Server 2008 は Windows Server® 2008 Standard operating system および Windows Server®
2008 Enterprise operating system の略称です。
Windows Server 2003 は Microsoft® Windows Server® 2003, Standard Edition および Microsoft® Windows Server® 2003, Enterprise Edition、Microsoft® Windows Server® 2003, Datacenter Edition の略称です。
Windows® 7 は Windows® 7 Home Basic、Windows® 7 Home Premium、Windows® 7 Professional、 Windows® 7 Ultimate の略称です。
Windows Vista は Microsoft® Windows Vista®の略称です。
Windows XP は Microsoft® Windows® XP operating system 64-Bit Edition および Microsoft® Windows® XP Professional operating system、 Microsoft® Windows® XP Home Edition operating system の略称です。
Windows 2000 は Microsoft® Windows® 2000 Server operating system および Microsoft® Windows® 2000 Advanced Server operating system、Microsoft® Windows® 2000 Professional operating system の略称です。
Windows NT は Microsoft® Windows NT® Server network operating system version 4.0 および Microsoft® Windows NT®Workstation network operating system version 4.0 の略称です。
Windows Me は Microsoft ®Windows ®Millennium Edition Operating System の略称です。Windows 98 はMicrosoft ®Windows ®98 operating system の略称です。
Windows 95 は Microsoft ®Windows ®95 operating system の略称です。
(13) トレンドマイクロ、ServerProtect はトレンドマイクロ株式会社の商標又は登録商標です。 (14) その他、記載の会社名および商品名は各社の商標または登録商標です。 (15) 本製品で使用しているソフトウェアの多くは、GNU パブリックライセンスの条項に基づいて自由に配布 することができます。ただし、アプリケーションの中には、その所有者に所有権があり、再配布に許可が 必要なものがあります。 (16) 本書（電子マニュアル）に関するご意見、ご要望、内容不明確な部分がありましたら、巻末の「マニュア ルコメント用紙」にご記入のうえ、担当営業、担当ＳＥにお渡しください。
i
目 次
第1 章 設定... 1 1.1 装置管理者/設置場所の設定...2 1.2 コミュニティの設定...3 1.3 ユーザの設定...5 第2 章 サポートするMIB... 6 2.1 MIB一覧について...6 2.2 標準MIB ...8 2.3 拡張MIB (nv)...27 2.4 拡張MIB (esm) ...38 2.5 サポートMIBの非互換について ...65 第3 章 SNMPトラップ一覧 ... 66 3.1 SNMPトラップのOIDについて ...66 3.2 SNMPトラップ一覧 ...67ii
1
第
1章 設定
SNMP の設定は iStorageManager IP もしくはリモート CLI の nvsetup snmp コマンドから行い ます。本書では、iStorageManager IP による設定方法について簡単に説明します。
iStorageManager IP による設定についての詳細は、「iStorage ソフトウェア NV シリーズ iStorageManager IP 利用の手引き」の「第Ⅳ編 第 6 章 6.2 SNMP」を参照してください。また、 リモートCLI の nvsetup snmp コマンドについての詳細は、「iStorage ソフトウェア NV シリー ズ コマンドリファレンス」の「第Ⅱ編 第 1 章 の nvsetup snmp」を参照してください。
SNMP の設定変更時には snmpd が restart し標準 MIB の sysUptime がリセットされ ま す 。 シ ス テ ム が 起 動 し て か ら の 経 過 時 間 と し て は 拡 張 MIB の sysUptime (enterprises.119.2.3.166.1.3.1.0)を利用してください。
2
1
1
1
.
.
.
1
1
1
装
装
装
置
置
置
管
管
管
理
理
理
者
者
者
/
/
/
設
設
設
置
置
置
場
場
場
所
所
所
の
の
の
設
設
設
定
定
定
本装置の装置管理者・装置設置場所の設定を行います。 [基本]-[システム]-[SNMP]を選択し、[装置管理者/設置場所]タブをクリックします。以下のような 画面が表示されますので、装置管理者・装置設置場所の欄に適切な値を入力し、[設定]ボタンを押し てください。3
1
1
1
.
.
.
2
2
2
コ
コ
コ
ミ
ミ
ミ
ュ
ュ
ュ
ニ
ニ
ニ
テ
テ
テ
ィ
ィ
ィ
の
の
の
設
設
設
定
定
定
MIB の取得に SNMPv1 もしくは SNMPv2c を利用する場合、およびトラップの送信先の設定を 行う場合にはコミュニティの設定を行う必要があります。 [基本]-[システム]-[SNMP]を選択し、[コミュニティ]タブをクリックします。表示された画面で[追 加…]ボタンをクリックすると、以下のような画面が表示されます。適切な値を入力後、[↓追加]ボタ ンをクリックして設定済みマネージャリストに登録し、[設定]ボタンを押してください。 1 つのコミュニティ名に対して、複数の設定を行うことが可能です。 [権限]の[参照]は snmpget に対応し、[設定]は snmpset に対応します。NV からトラップを送信す るためには、[トラップ送信]の[送信する]にチェックを入れてください。4
SNMP マネージャとして ESMPRO/SM を利用している場合など ESMPRO/SA の TRAP 送信機能を利用する場合は、iStorageManager IP でのトラップ送信のチェックを外し 「iStorage ソフトウェア NV シリーズ ESMPRO/SA ユーザーズガイド」に従って設定を行 ってください。
5
1
1
1
.
.
.
3
3
3
ユ
ユ
ユ
ー
ー
ー
ザ
ザ
ザ
の
の
の
設
設
設
定
定
定
MIB の取得に SNMPv3 を利用する場合には、ユーザ設定を追加する必要があります。 [基本]-[システム]-[SNMP]を選択し、[ユーザ]タブをクリックします。表示された画面で[追加…] ボタンをクリックすると、以下のような画面が表示されますので、適切な値を入力後、[設定]ボタン をクリックしてください。 以上で設定は完了です。6
第
2章 サポートする MIB
2
2
2
.
.
.
1
1
1
M
M
M
I
I
I
B
B
B
一
一
一
覧
覧
覧
に
に
に
つ
つ
つ
い
い
い
て
て
て
iStorage NV シリーズでサポートする MIB は標準 MIB(1.3.6.1.2.1)の他に、nv という名前の拡張 MIB(1.3.6.1.4.1.119.2.3.166)と esm という名前の拡張 MIB(1.3.6.1.4.1.119.2.2.4.4)が存在します。 拡張MIB の nv では、NAS コントローラ部のソフトウェアの情報とディスクアレイコントローラ部
およびディスクエンクロージャ部の情報を主に管理しています。(ゲートウェイモデルでは NAS コント
ローラ部の情報のみ管理)
また、拡張MIB の esm では、NAS コントローラ部のハードウェアの情報を主に管理しています。
本章では、標準MIB、拡張 MIB の nv、拡張 MIB の esm についてそれぞれ MIB 一覧を記載します。 なお、MIB ファイル上で定義されているが、iStorage NV シリーズでは利用していない MIB について は記載していないものがあります。
以下、サポートMIB の一覧の記述形式について説明します。
● OID
各MIB のオブジェクト ID 値をツリー形式の表にして記載しています。
ただし、MIB 一覧には標準 MIB の場合には 1.3.6.1.2.1 以下の値、拡張 MIB(nv)の場合には 1.3.6.1.4.1.119.2.3.166 以下の値、拡張 MIB(esm)の場合には 1.3.6.1.4.1.119.2.2.4.4 以下の値につ いてのみ記載しています。
7
● SYNTAX 各MIB で使用している SYNTAX の意味を次の表に示します。 SYNTAX 説明 Counter32 0..4294967295(232-1) まで増加し，また 0 に戻る整数値。 Counter64 0..18446744073709551615(264-1)まで増加し、また 0 に戻る整数 値。 DisplayString 0 個以上 255 文字以下の文字列。 Gauge32 増減できる0 以上の整数値(0..4294967295)。 INTEGER -2147483648..2147483647(-231..231-1) の範囲の整数値。 Integer32 -2147483648..2147483647(-231..231-1) の範囲の整数値。 OCTET STRING 0 個以上の文字列(8 ビット単位)。IpAddress 4 バイトの OCTET STRING(32 ビットの IP アドレスを格納)。 OBJECT IDENTIFIER サブ識別子の順序固定リストを格納。 TimeTicks あるイベントからの経過時間を100 分の 1 秒単位で表した正の整 数。 TruthValue 真(1)または偽(2)の値。 TimeStamp あるイベントからの時間を100 分の 1 秒単位で計るタイムスタン プ。
SYNTAX には上記の他に、OCTET STRING(SIZE(0..64)) などのように OCTET STRING や INTEGER などの取りうる範囲を指定したもの、INTEGER {up(1), down(2), testing(3)} などのよ うに、INTEGER の各値に対応する状態を指定したものなどがあります。
● アクセス
• RO：MIB アクセスが read-only であることを示します。なお、iStorage NV シリーズでは snmpset をサポートしていないので、MIB 定義ファイル上 read-write であっても read-only としています。
• RW：MIB アクセスが read-write であることを示します。
• AN：MIB アクセスが accessible-for-notify であることを示します。Object の取得および 設定ができませんが、トラップのvariable として読み取ることができます。 • NA：MIB アクセスが not-accessible であることを示します。
8
2
2
2
.
.
.
2
2
2
標
標
標
準
準
準
M
M
M
I
I
I
B
B
B
iStorage NV シリーズでサポートする標準 MIB の一覧を記載します。
mib-2 の OID は 1(iso).3(org).6(dod).1(internet).2(mgmt).1(mib-2) となります。 一覧は1.3.6.1.2.1 以下の部分について記載します。
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明
1 System OBJECT IDENTIFIER NA 機器の情報。
1 sysDescr OCTET STRING
(SIZE(0..255)) RO 装置の基本情報。
2 sysObjectID OBJECT IDENTIFIER RO
エンティティ内に含まれるネットワー ク管理サブシステムに対してベンダ が付与する識別子。 1.3.6.1.4.1.119.1.166 を返却。 3 sysUpTime TimeTicks RO SNMP エージェントが起動されてから の経過時間。 (*1) 100 分の 1 秒単位で表示。 4 sysContact OCTET STRING
(SIZE(0..255)) RO
ノードの管理者の情報。
iStorageManager IP で設定した管理 者の連絡先を返却。
5 sysName OCTET STRING
(SIZE(0..255)) RO ホスト名。 6 sysLocation OCTET STRING
(SIZE(0..255)) RO ノードの物理的な位置。 iStorageManager IP で設定した設置 場所を返却。 7 sysServices INTEGER (0..127) RO エンティティが提供するサービス。 iStorage NV シリーズでは IP(4)層お よび Application 層(7)をサポートして いるため、72(2(4-1)+2(7-1))を返却。 9 sysORTable - NA 標準 MIB で利用するモジュールに関 して、エージェントとして機能するエン ティティ情報のテーブル。 1 sysOREntry - NA sysORTable のエントリ。 1 sysORIndex INTEGER (1..2147483647) RO 各種 MIB モジュールに関する識別子 のインデックス。
2 sysORID OBJECT IDENTIFIER RO 各種 MIB モジュールに関する機能宣 言の正式な識別子。
3 sysORDescr OCTET STRING
(SIZE(0..255)) RO
該当する sysORID の、テキストによる 説明。
4 sysORUpTime TimeTicks RO 該当する sysORID が最後に読み込 まれたときの sysUpTime の値。 (*1) システムが起動してからの経過時間については、拡張 MIB 1.3.6.1.4.1.119.2.3.166.1.3.1 を参照してく
9
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明
2 interfaces OBJECT IDENTIFIER NA インタフェース情報。
1 ifNumber INTEGER RO ネットワークインタフェースの数。 2 ifTable - NA ネットワークインタフェーステーブル。 エントリ数は、ifNumber の数。 1 ifEntry - NA インタフェーステーブルエントリ 1 ifIndex INTEGER RO インタフェース識別番号。 1 から ifNumber までの値をとる。 2 ifDescr OCTET STRING (0..255) RO
インタフェースに関する情報。 iStorage NV シリーズではインタフェー ス名を表示。 3 ifType INTEGER { other(1), regular1822(2), hdh1822(3), ddn-x25(4), rfc877-x25(5), ethernet-csmacd(6), iso88023-csmacd(7), iso88024-tokenBus(8), iso88025-tokenRing(9), iso88026-man(10), starLan(11), proteon-10Mbit(12), proteon-80Mbit(13), hyperchannel(14), fddi(15), lapb(16), sdlc(17), ds1(18), e1(19), basicISDN(20), primaryISDN(21), propPointToPointSerial(22), ppp(23), softwareLoopback(24), eon(25), ethernet-3Mbit(26), nsip(27), slip(28), ultra(29), ds3(30), sip(31), frame-relay(32) } RO インタフェースのタイプ。
10
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 2 2 1 4 ifMtu INTEGER RO このインタフェースで送受信できるデ ータグラムの最大サイズ。MTU 値。 [Bytes] 5 ifSpeed Gauge32 RO インタフェースの転送速度。[bps](*2) 6 ifPhysAddress OCTET STRING RO インタフェースの物理アドレス。7 ifAdminStatus INTEGER { up(1), down(2), testing(3) } RO インタフェースの管理状態。 8 ifOperStatus INTEGER { up(1), down(2), testing(3) } RO インタフェースの動作状態。 9 ifLastChange TimeTicks RO ifOperStatus が最後に変更された時 点の sysUpTime の値。SNMP エージ ェントが再初期化された時点からイン タフェースの状態が変更されていな い場合には 0 を返却。 10 ifInOctets Counter32 RO 受信したバイト数。 11 ifInUcastPkts Counter32 RO 上位プロトコルへ通知したユニキャス トパケットの数。 12 ifInNUcastPkts Counter32 RO 上位プロトコルへ通知したブロードキ ャスト、マルチキャストパケットの数。 13 ifInDiscards Counter32 RO バッファフル等の理由により正常パ ケットであるにもかかわらず捨てられ た受信パケットの数。 14 ifInErrors Counter32 RO 受信エラーパケット数。 15 ifInUnknownProtos Counter32 RO 不正なプロトコルか又は、未サポート のプロトコルのため破棄された受信 パケット数。 16 ifOutOctets Counter32 RO 送信したバイト数。 17 ifOutUcastPkts Counter32 RO 上位プロトコルからのユニキャストで の送信要求パケット数。この中には、 送信されなかったパケットも含む。 18 ifOutNUcastPkts Counter32 RO 上位プロトコルからのブロードキャス ト、マルチキャストでの送信要求数。 破棄パケット、未送信パケット数も含 む。 19 ifOutDiscards Counter32 RO 送信バッファフル等により送信されず に破棄されたパケット数。 20 ifOutErrors Counter32 RO エラーのため送信されなかったパケ ット数。 21 ifOutQLen Gauge32 RO 出力用のキューにためられるパケッ ト数。
22 ifSpecific OBJECT IDENTIFIER RO 追加情報への参照。
情報がない場合には、0.0 を返却。 (*2) VLAN や Bonding の IF では正しい値がかえりません。実 IF の値を利用してください。
11
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明
3 at OBJECT IDENTIFIER NA ARP テーブルの情報
1 atTable - NA ネットワークアドレスと物理アドレス の関係を示すアドレス変換テーブ ル。アドレス変換テーブルを使用せ ずにアルゴリズムで変換するようなイ ンタフェースであればこのテーブルは 空になる。 1 atEntry - NA ネットワークアドレスから物理アドレ スへの対応を示すエントリ。 1 atIfIndex INTEGER RO この変換テーブルに対応した識別番 号。ifIndex の値と同じものを使用す る。
2 atPhysAddress OCTET STRING RO メディアに依存する物理アドレス。 3 atNetAddress NetworkAddress RO 物理アドレスと対になるネットワーク
12
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 4 ip OBJECT IDENTIFIER NA IP 層の情報。 1 ipForwarding INTEGER { forwarding(1), notForwarding(2) } RO エージェントが IP ゲートウェイとして 受信した IP データグラムを他へ転送 する機能を持っているかどうかの情 報。 2 ipDefaultTTL INTEGER (1..255) RO IP データグラムのヘッダの TTL のデ フォルト値。TTL 値が上位のトランス ポート層から指定された場合にはそ の値となる。 3 ipInReceives Counter32 RO 受信エラーの IP データグラムを含 む、受信 IP データグラムの総数。 4 ipInHdrErrors Counter32 RO IP ヘッダエラーのために破棄された データグラムの数。この中には、チェ ックサムエラー、バージョンの不一 致、その他のフォーマットエラー、 TTL 値の超過 IP ヘッダオプションの エラー等が含まれる。 5 ipInAddrErrors Counter32 RO IP ヘッダの宛て先アドレスの問題の ために捨てられた IP データグラムの 数を示す。このカウンタには、不正な アドレス（0.0.0.0）やサポートしていな いアドレスクラス（クラス E）を含む。IP ゲートウェイ機能のないノードでは、 自ノード宛でないアドレスの IP データ グラム数も含む。 6 ipForwDatagrams Counter32 RO 最終宛て先に転送されたＩＰデータグ ラムの数。もし、このノードが IP ゲー トウェイとして動作しない場合には、 この数はソースルーティングで転送 に成功した数になる。 7 ipInUnknownProtos Counter32 RO 自ノード宛の IP データグラムのうちプ ロトコルが不明又は、未サポートであ るために破棄されたデータグラムの 数。 8 ipInDiscards Counter32 RO 正常に受信した IP データグラムの内 バッファスペース等の内部的な問題 により破棄されたＩＰデータグラムの 数。 このカウンタには、Re-assembly 待ち 中に破棄された数は含まれない。 9 ipInDelivers Counter32 RO IP ユーザプロトコル（ICMP を含む上 位プロトコル）に配送されたデータグ ラムの数。13
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 4 10 ipOutRequests Counter32 RO ローカル IP ユーザプロトコル（ICMP を含む）が IP データグラムの送信要 求を実行した数。 このカウンタは、ipForwDatagrams を 含まない。 11 ipOutDiscards Counter32 RO IP データグラム自身には問題がな く、バッファ不足等で、送信出来ずに 破棄された IP データグラムの数。 このカウンタには、ipForwDatagrams により送信要求で破棄された数も含 む。 12 ipOutNoRoutes Counter32 RO 送信時の宛て先へのルートがないた め破棄されたＩＰデータグラムの数。 このカウンタは、ipForwDatagrams で 転送しようとした IP データグラムのう ち no-route のため破棄されたデータ グラムも含む。 この値は、デフォルトゲートウェイが ダウンしているために転送できない データグラムの数である。 13 ipReasmTimeout Integer32 RO フラグメントされた IP データグラムを 受信した場合再組み立てを行うため 全 IP データグラムの受信を待つ時間 の最大値を示す。 14 ipReasmReqds Counter32 RO このエンティティで再組み立ての必要 なフラグメントされた IP データグラム の受信数。 15 ipReasmOKs Counter32 RO 受信したフラグメント IP データグラム のうち再組み立てに成功した数。 16 ipReasmFails Counter32 RO 受信フラグメント IP データグラムのう ち再組み立てに失敗した数。失敗し た理由としては、タイムアウトエラー 等がある。 17 ipFragOKs Counter32 RO このエンティティでフラグメントに成功 したデータグラムの数。 18 ipFragFails Counter32 RO このエンティティでフラグメントが必要 になったが、フラグメント不可のフラ グがセットされている等の理由でフラ グメント出来ずに破棄されたデータグ ラムの数。 19 ipFragCreates Counter32 RO このエンティティでのフラグメンテーシ ョンの結果として生成されたフラグメ ント IP データグラムの数。14
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 4 20 ipAddrTable - NA IP アドレス別のアドレス情報テーブ ル。 1 ipAddrEntry - NA IP アドレス別のアドレス情報。 1 ipAdEntAddr IpAddress RO このエントリのアドレス情報に属す る IP アドレス。 2 ipAdEntIfIndex INTEGER (1..2147483647) RO この IP アドレスに対応したインタフ ェースの識別番号。 この値は ifIndex の番号と同じ。 3 ipAdEntNetMask IpAddress RO このＩＰアドレスに関連したサブネッ トマスク値。 このマスク値は、ネットワークビット を 1、ホストビットを 0 とした IP アドレ スとして表される。 4 ipAdEntBcastAddr INTEGER (0..1) RO このエントリの IP アドレスの（論理） インタフェース上で送信されるブロ ードキャストで使用される IP ブロー ドキャストアドレスの最下位ビットの 値。インターネットスタンダードでは 全ビット 1 のアドレスがブロードキャ ストとして使用される。その場合こ の値は 1 となる。この値は、サブネ ットブロードキャストとネットワークブ ロードキャストの双方を指定する。 5 ipAdEntReasmMaxSize INTEGER (0..65535) RO 最大 IP データグラムサイズ。 このインタフェースで受信したフラ グメント IP データグラムから再組立 可能。15
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 4 21 ipRouteTable - NA IP ルーティングテーブル。 1 ipRouteEntry - NA 特定宛て先に対するルート 1 ipRouteDest IpAddress RO このルートの宛て先 IP アドレス。 0.0.0.0 の場合は、デフォルトルートを 示す。同一宛て先アドレスに対して 複数のルートを定義可能だが、その アクセス方法は、管理プロトコルのテ ーブルアクセス方式に依存する。 2 ipRouteIfIndex INTEGER RO このルートの次の宛て先ホストに送 信するためのインタフェースの識別 番号。 この識別番号は、インタフェースを特 定するために ifIndex と同じ番号をす る。 3 ipRouteMetric1 INTEGER RO このルートのプライマリールーティン グメトリック。 このメトリックの意味は、ルーターの ipRouteProto 値により示されるルー ティングプロトコルにより決まる。も し、メトリックが使用されていない場 合には-1 が設定される。 4 ipRouteMetric2 INTEGER RO このルートのオルタネートルーティン グメトリック。 このメトリックの意味は、ルーターの ipRouteProto 値により示されるルー ティングプロトコルにより決まる。も し、メトリックが使用されていない場 合には-1 が設定される。 5 ipRouteMetric3 INTEGER RO このルートのオルタネートルーティン グメトリック。 このメトリックの意味は、ルーターの ipRouteProto 値により示されるルー ティングプロトコルにより決まる。も し、メトリックが使用されていない場 合には-1 が設定される。 6 ipRouteMetric4 INTEGER RO このルートのオルタネートルーティン グメトリック。 このメトリックの意味は、ルーターの ipRouteProto 値により示されるルー ティングプロトコルにより決まる。も し、メトリックが使用されていない場 合には-1 が設定される。 7 ipRouteNextHop IpAddress RO このルートの次の HOP の IP アドレ ス。 （ブロードキャストメディアにより接続 されたルートの場合この値は、その インタフェース上のエージェントアドレ スになる。）16
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 4 21 1 8 ipRouteType INTEGER { other(1), invalid(2), direct(3), indirect(4) } RO ルートの種類。 other(1) : 以下のいずれでない場合 invalid(2): 不正なルート direct(3): 直接接続 indirect(4): 間接接続(LOCAL に接続 されていない。） 9 ipRouteProto INTEGER { other(1), local(2), netmgmt(3), icmp(4), egp(5), ggp(6), hello(7), rip(8), is-is(9), es-is(10), ciscoIgrp(11), bbnSpfIgp(12), ospf(13), bgp(14) } RO このルートを学習したルーティング方 式。 ゲートウェイルーティングプロトコル のための値を含んでいることは、ホス トにこれらのプロトコルをサポートす ることを強制するものではない。 10 ipRouteAge INTEGER RO このルートが最後に正常なルートとし て確認された時点からの経過時間を 秒でしめす。 ルートを学習したルーティングプロト コルでの判断以外にはこのルート情 報を too old（古い）ということを意味 する定義はない。 11 ipRouteMask IpAddress RO 宛て先アドレスと ipRouteDest と比較 する前に論理ＡＮＤを行う値を示す。 任意のサブネットマスク値をサポート していないシステムでは、この値は、 ipRouteDest フィールドのアドレスクラ スにより決まる。クラス毎のマスク値 は次の値。 12 ipRouteMetric5 INTEGER RO このルートのオルタネートルーティン グメトリック。このメトリックの意味は、 ルーターの ipRouteProto 値により示 されるルーティングプロトコルにより 決まる。もし、メトリックが使用されて いない場合には-1 が設定される。13 ipRouteInfo OBJECT IDENTIFIER RO
このルートで使用されるルーティング プロトコルについての MIB 上の定義 番号。もし定義されていないものであ れば、オブジェクトＩＤ0.0 を指定する。
17
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 4 22 ipNetToMediaTable - NA IP アドレスから物理アドレスへ の IP アドレス変換テーブル。 1 ipNetToMediaEntry - NA 各エントリは IP アドレスと物理 アドレスの対応関係を示す。 1 ipNetToMediaIfIndex INTEGER (1..2147483647) RO このエントリのインタフェース識 別番号。 この値は、ifIndex の値を使用 する。2 ipNetToMediaPhysAddress OCTET STRING RO メディアに依存した物理アドレ ス。 3 ipNetToMediaNetAddress IpAddress RO このエントリの物理アドレスに 対応した IP アドレス。 4 ipNetToMediaType INTEGER { other(1), invalid(2), dynamic(3), static(4) } RO アドレス変換の方式。 次の種類が定義されている。 other(1) ：下記以外の方式 invalid(2) ：無効な値 dynamic(3)：動的変換 static(4) ：静的変換 23 ipRoutingDiscards Counter32 RO メモリ不足等の理由により破棄 された有効なルーティング情報 の数。
18
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明
5 icmp OBJECT IDENTIFIER NA ICMP パケットの送受信カウンタ
1 icmpInMsgs Counter32 RO ICMP の受信総数。エラーICMP も含
む。
2 icmpInErrors Counter32 RO
受信した ICMP のうち、チェックサム エラー、長さエラー等の ICMP 仕様エ ラーのため破棄した数。
3 icmpInDestUnreachs Counter32 RO ICMP 宛て先未到達メッセージの受 信回数。
4 icmpInTimeExcds Counter32 RO ICMP Time Exceeded メッセージの受 信回数。
5 icmpInParmProbs Counter32 RO ICMP パラメータ不正メッセージの受 信回数。
6 icmpInSrcQuenchs Counter32 RO ICMP ソースクエンチの受信回数。 7 icmpInRedirects Counter32 RO ICMP リダイレクトの受信回数。 8 icmpInEchos Counter32 RO ICMP エコーリクエストメッセージの
受信回数。
9 icmpInEchoReps Counter32 RO ICMP エコーリプライメッセージを受 信した数。
10 icmpInTimestamps Counter32 RO ICMP タイムスタンプ リクエストメッ セージを受信した数。
11 icmpInTimestampReps Counter32 RO ICMP タイムスタンプリプライを受信 した数。
12 icmpInAddrMasks Counter32 RO ICMP アドレスマスクリクエストを受 信した数。
13 icmpInAddrMaskReps Counter32 RO ICMP アドレスマスク応答メッセージ を受信した数。
14 icmpOutMsgs Counter32 RO
ICMP メッセージを送信した総数。 このカウンタには、icmpOutErrors の カウントも含まれる。
19
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 5 15 icmpOutErrors Counter32 RO ICMP メッセージの送信時にバッファ フル等の理由により送信出来ずに破 棄された数。 このカウンタには、ICMP 層以外での エラー（IP でのルート不定のための 送信不可等）は含まれていない。 16 icmpOutDestUnreachs Counter32 RO ICMP 宛て先未到達の送信回数。 17 icmpOutTimeExcds Counter32 RO ICMP Time Exceeded の送信回数。 18 icmpOutParmProbs Counter32 RO ICMP パラメータ不正の送信回数。 19 icmpOutSrcQuenchs Counter32 RO ICMP ソースクエンチの送信回数。20 icmpOutRedirects Counter32 RO ICMP リダイレクトメッセージの送信 回数。 ホストでは、このオブジェクトは常に 0 である。 ホストはこのメッセージを送信しな い。
21 icmpOutEchos Counter32 RO ICMP エコーリクエストの送信回数。 22 icmpOutEchoReps Counter32 RO ICMP エコー応答の送信回数。
23 icmpOutTimestamps Counter32 RO ICMP タイムスタンプリクエストの送 信回数。
24 icmpOutTimestampReps Counter32 RO ICMP タイムスタンプ応答の送信回 数。
25 icmpOutAddrMasks Counter32 RO ICMP アドレスマスクリクエストの送 信回数。
26 icmpOutAddrMaskReps Counter32 RO ICMP アドレスマスク応答の受信回 数。
20
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 6 tcp OBJECT IDENTIFIER NA TCP 層の情報 1 tcpRtoAlgorithm INTEGER { other(1), constant(2), rsre(3), vanj(4) } RO TCP 接続での再送信タイムアウト値 決定アルゴリズム。 2 tcpRtoMin INTEGER RO TCP プロトコルのインプリメントで許 容されている再送信タイムアウト値 の最小値。 100 分の 1 秒単位の値。 この値の詳細な意味については、使 用しているタイムアウト値決定アルゴ リズムにより決まる。rsre(3)の場合に は、RFC793 で決められた LBOUND 値である。 3 tcpRtoMax INTEGER RO このノード TCP プロトコルのインプリ メントで許容されている再送信タイム アウト値の最大値。この値の詳細 は、使用されているアルゴリズムによ り変わる。 rsre(3)のアルゴリズムの場合には、 RFC793 で定義されている。UBOUND の値である。 4 tcpMaxConn INTEGER RO このノードがサポートしている TCP 最 大接続数。このエンティティで、最大 接続数が動的に変化する場合には この値は-1 に設定される。 5 tcpActiveOpens Counter32 RO TCP 接続を能動的に開設した数。 CLOSE 状態から SYN-SENT 状態に 直接以降した数。 6 tcpPassiveOpens Counter32 RO TCP 接続を受動的に開設した数。 LISTEN 状態から SYN-RCVD 状態へ の直接移動の回数。21
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 6 7 tcpAttemptFails Counter32 RO TCP 接続に失敗した数。 TCP の状態遷移でつぎの移動が起 こった数。 SYN-SENT -> CLOSED SYN-RCVD -> CLOSED SYN-RCVD -> LISTEN 8 tcpEstabResets Counter32 RO TCP 接続をリセットした数。 TCP の状態遷移で次の移動が起こ った数。 ESTABLISHED -> CLOSED CLOSE-WAIT -> CLOSED 9 tcpCurrEstab Gauge32 RO 現在 ESTABLISHED 又は、 CLOSE-WAIT 状態にある TCP 接続 の数。 10 tcpInSegs Counter32 RO 受信した TCP セグメントの数。 エラーセグメントの数も含まれる。 11 tcpOutSegs Counter32 RO TCP セグメントを送信した総数。 現在の接続での TCP セグメント数は 含むが、再送信セグメントの数は含 まれない。 12 tcpRetransSegs Counter32 RO 再送信されたセグメントの数。22
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 6 13 tcpConnTable - NA TCP 接続テーブル 1 tcpConnEntry - NA 特定の現在の TCP 接続に関する情 報。 1 tcpConnState INTEGER { closed(1), listen(2), synSent(3), synReceived(4), established(5), finWait1(6), finWait2(7), closeWait(8), lastAck(9), closing(10), timeWait(11), deleteTCB(12) } RO この TCP 接続の状態。マネージャ からは、deleteTCB(12)のみが SET 可能。この値を SET した場合は、 RFC793 で定義されているように管 理ノードの TCB を削除する。結果と して接続は即座に終了する。切断 時にリセットを送信するかどうかは、 インプリメントのオプションである。 2 tcpConnLocalAddress IpAddress RO この TCP 接続のローカルＩＰアドレ ス。 TCP 接続状態が、どの IP アドレス の接続も許す LISTEN 状態の場合、 この値は、 0.0.0.0 になる。 3 tcpConnLocalPort INTEGER (0..65535) RO この TCP 接続のローカルポート番 号 4 tcpConnRemAddress IpAddress RO この TCP 接続のリモート IP アドレ ス。 5 tcpConnRemPort INTEGER (0..65535) RO この TCP 接続のリモート接続。 14 tcpInErrs Counter32 RO エラーセグメント（TCP チェックサム エラー等）の受信数。 15 tcpOutRsts Counter32 RO TCP 接続をリセットした数。23
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明
7 udp OBJECT IDENTIFIER NA UDP 層の情報
1 udpInDatagrams Counter32 RO ユーザに配送された受信 UDP データ グラムの総数。 2 udpNoPorts Counter32 RO オープンされていないポート宛の UDP データグラムの受信数。 3 udpInErrors Counter32 RO 受信した UDP データグラムのうち、 宛て先ポートのアプリケーションの問 題で、破棄された数。
4 udpOutDatagrams Counter32 RO UDP データグラムを送信した数。
5 udpTable - NA 受信待ち状態 UDP ポートの情報テー ブル。 1 udpEntry - NA 現在の特定 UDP 受信ポート情報。 1 udpLocalAddress IpAddress RO UDP 受信待ちポートのローカルアド レス。 受信アドレスを指定しない場合、 0.0.0.0 が設定される。 2 udpLocalPort INTEGER (0..65535) RO 受信待ちのローカルポート番号。
24
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明 11 snmp OBJECT IDENTIFIER NA SNMP プロトコル自身の管理のため の情報 1 snmpInPkts Counter32 RO SNMP 受信メッセージの総数。 2 snmpOutPkts Counter32 RO SNMP 送信メッセージの総数。 3 snmpInBadVersions Counter32 RO 受信した SNMP メッセージのうち、未 サポートのバージョンのメッセージの 総数。 4 snmpInBadCommunityNames Counter32 RO 受信した SNMP メッセージのうちコミ ュニティ名が不正のメッセージの総 数。 5 snmpInBadCommunityUses Counter32 RO 受信した SNMP メッセージのうち、そ のコミュニティでは許可されていない オペレーションが指定されていた数。 6 snmpInASNParseErrs Counter32 RO 受信した SNMP メッセージをデコード 中に ASN.1 又は BER フォーマットで のエラーが検出された数。8 snmpInTooBigs Counter32 RO 受信 SNMP PDU のうち、エラーステ ータスが'tooBig'であった数。 9 snmpInNoSuchNames Counter32 RO 受信 SNMP PDU のうち、エラーステ
ータスが'noSuchName'であった数。 10 snmpInBadValues Counter32 RO 受信 SNMP PDU のうち、エラーステ
ータスが'badValue'であった数。
11 snmpInReadOnlys Counter32 RO 受信 SNMP PDU のうち、エラーステ ータスが'readOnly'であった数。
12 snmpInGenErrs Counter32 RO 受信 SNMP PDU のうち、エラーステ ータスが genErr であった数。 13 snmpInTotalReqVars Counter32 RO Get-Request,Get-Next PDU により 正常に読みだされた MIB オブジェクト の数。 14 snmpInTotalSetVars Counter32 RO SNMP Set-Request を受信して正常 に変更された MIB オブジェクトの総 数。
25
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明
11 15 snmpInGetRequests Counter32 RO 受信した Get-Request PDU の数。 16 snmpInGetNexts Counter32 RO 受信した Get-Next PDU の数。 17 snmpInSetRequests Counter32 RO 受信した SNMP Set-Reuest PDU の
数。
18 snmpInGetResponses Counter32 RO 受信した SNMP Get-Response PDU の数。
19 snmpInTraps Counter32 RO TRAP PDU を受信した数。 20 snmpOutTooBigs Counter32 RO エラーステータスに tooBig を指定し
て送信した PDU の数。
21 snmpOutNoSuchNames Counter32 RO エラーステータスに noSuchName を 設定して送信した PDU の数。 22 snmpOutBadValues Counter32 RO エラーステータスに badValue を設定
して送信した PDU。
24 snmpOutGenErrs Counter32 RO エラーステータスが genErr である PDU を送信した数。
25 snmpOutGetRequests Counter32 RO 送信した Get-Request PDU の数。 26 snmpOutGetNexts Counter32 RO 送信した Get-Next PDU の数。 27 snmpOutSetRequests Counter32 RO 送信した Set-Request PDU の数。 28 snmpOutGetResponses Counter32 RO 送信した Get-Response PDU の数。 29 snmpOutTraps Counter32 RO TRAP PDU を送信した総数。 30 snmpEnableAuthenTraps INTEGER { enabled(1), disabled(2) } RO authentication-failure TRAP を発行 できるかどうかの情報。 31 snmpSilentDrops Counter32 RO 返信しようとしたメッセージサイズが 最大のメッセージサイズを超えてい たため廃棄した、SNMP 受信メッセー ジの総数。 32 snmpProxyDrops Counter32 RO プロキシターゲットへの転送が失敗し た SNMP 受信メッセージの総数。 iStorage NV シリーズではプロキシエ ージェント機能を実装していないため 0 となる。
26
OID (1.3.6.1.2.1 以下) SYNTAX アクセス 説明
31 ifMIB OBJECT IDENTIFIER NA インタフェースの情報。
1 ifMIBObjects OBJECT IDENTIFIER NA インタフェースの情報。
1 ifXTable - NA ネットワークインタフェーステーブル。 1 ifXEntry - NA インタフェーステーブルのエントリ。 1 ifName DisplayString RO インタフェースの名前。 2 ifInMulticastPkts Counter32 RO 受信したマルチキャストパケット数。 3 ifInBroadcastPkts Counter32 RO 受信したブロードキャストパケット数。 但し本装置では 0 固定。 4 ifOutMulticastPkts Counter32 RO 送信したマルチキャストパケット数。 但し本装置では 0 固定。 5 ifOutBroadcastPkts Counter32 RO 送信したブロードキャストパケット数。 但し本装置では 0 固定。 6 ifHCInOctets Counter64 RO 受信したバイト数。 7 ifHCInUcastPkts Counter64 RO 受信したユニキャストパケット数。 8 ifHCInMulticastPkts Counter64 RO 受信したマルチキャストパケット数。 9 ifHCInBroadcastPkt s Counter64 RO 受信したブロードキャストパケット数。 但し本装置では 0 固定。 10 ifHCOutOctets Counter64 RO 送信したバイト数。 11 ifHCOutUcastPkts Counter64 RO 送信したユニキャストパケット数。 12 ifHCOutMulticastPk ts Counter64 RO 送信したマルチキャストパケット数。 但し本装置では 0 固定。 13 ifHCOutBroadcastP kts Counter64 RO 送信したブロードキャストパケット数。 但し本装置では 0 固定。 14 ifLinkUpDownTrapE nable INTEGER {enabled(1), disabled(2)} RO linkUp/linkDown trap を生成するかど うかを示す。但し本装置では disable(2)固定。
15 ifHighSpeed Gauge32 RO 回線速度(Mbps) bonding の場合は使 用される全ての帯域を出力する。 16 ifPromiscuousMode TruthValue RO プロミスカスモードかどうかを示す。 17 ifConnectorPresent TruthValue RO 物理的なコネクタが存在するかどう かを示す。 18 ifAlias DisplayString (SIZE(0..64)) RO このインタフェースのためにネットワ ークマネージャから付けられたエイリ アス名。但し本装置では NULL 固定。 19 ifCounterDiscontinu ityTime TimeStamp RO カウンタがオーバーフローして 0 に戻 ったときの最近の sysUpTime の値。 但し本装置では 0 固定。
27
2
2
2
.
.
.
3
3
3
拡
拡
拡
張
張
張
M
M
M
I
I
I
B
B
B
(
(
(
n
n
n
v
v
v
)
)
)
iStorage NV シリーズでサポートする拡張 MIB(nv)の一覧を記載します。 nv の OID は 1(iso).3(org).6(dod).1(internet).4(private).1(enterprises).119(nec).2(nec-mib) .3(necProductDepend).166(nv) となります。 一覧は1.3.6.1.4.1.119.2.3.166 以下の部分について記載します。 OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明 1 generalInfo OBJECT IDENTIFIER NA 装置の一般的な情報。 1 productInformation OBJECT IDENTIFIER NA 製品の情報。1 productName OCTET STRING
(SIZE(0..64)) RO
製品名。
2 productRevision OCTET STRING
(SIZE(0..64)) RO
ソフトウェアのバージョン情報。
3 manufacturerName OCTET STRING
(SIZE(0..64)) RO
製造元。
2 mibInformation OBJECT IDENTIFIER NA 拡張 MIB のバージョン情報。 1 mibRevision OCTET STRING
(SIZE(0..16)) RO
拡張 MIB のバージョン。 3 systemInformation OBJECT IDENTIFIER NA システム情報。
28
OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明 2 nvSoftware OBJECT IDENTIFIER NA ソフトウェアの情報。 1 nvStatus OBJECT IDENTIFIER NA ソフトウェアの状態。 1 clusterStatus OBJECT IDENTIFIER NA クラスタの状態。
1 group0status INTEGER{ online(1), offline(2), error(3), onlinePending(4), offlinePending(5), notAvailable(99) } RO 該当ノードでのグループ 0 の状態。 1. オンライン 2. オフライン 3. エラー 4. グループ起動中 5. グループ停止中 99. notAvailable 2 group1status INTEGER{ online(1), offline(2), error(3), onlinePending(4), offlinePending(5), notAvailable(99) } RO 該当ノードでのグループ 1 の状態。 1. オンライン 2. オフライン 3. エラー 4. グループ起動中 5. グループ停止中 99. notAvailable 3 group2status INTEGER{ online(1), offline(2), error(3), onlinePending(4), offlinePending(5), notAvailable(99) } RO 該当ノードでの FIP の状態。 1. オンライン 2. オフライン 3. エラー 4. グループ起動中 5. グループ停止中 99. notAvailable
2 runningMode OBJECT IDENTIFIER NA 起動モードの情報。
1 runningStatus INTEGER{ halting(0), updateMode(2), nomalMode(3), rebooting(6), notAvailable(99) } RO 起動モード。 0. シャットダウン中 2. アップデートモード 3. 運用モード 6. 再起動中 99. notAvailable 3 lcdInfomation OBJECT IDENTIFIER NA LCD の情報。 1 upsideLcd OCTET STRING
(SIZE(0..16)) RO
LCD 上段の表示内容。
2 downsideLcd OCTET STRING
(SIZE(0..16)) RO
29
OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明 2 2 filesystem OBJECT IDENTIFIER NA ファイルシステムの情報。
1 filesystemTable - NA ファイルシステムのテーブル。
1 filesystemEntry - NA ファイルシステムテーブルのエント リ。
1 filesystemIndex INTEGER RO ファイルシステムの識別番号。 2 mountpoint OCTET STRING
(SIZE(0..4096)) RO
マウントポイント名。
3 deviceNumber OCTET STRING
(SIZE(0..16)) RO
ブロックデバイス番号。
4 volumeName OCTET STRING
(SIZE(0..16)) RO ボリューム名。 5 filesystemType INTEGER{ sxfs(1), sxfsfw(2), syncfs-sxfs(3), syncfs-sxfsfw(4), notAvailable(99) } RO ファイルシステムのタイプ。 1. sxfs 2. sxfsfw 3. レプリケーション用ファイルシステ ム(sxfs) 4. レプリケーション用ファイルシステ ム(sxfsfw) 99. notAvailable 6 dataCapacity INTEGER RO ファイルシステムの容量。[MB] 7 dataUsed INTEGER RO ファイルシステムの使用量。[MB] 8 dataAvailable INTEGER RO ファイルシステムの空き容量。[MB] 9 dataUsedRate INTEGER(0..100) RO ファイルシステムの使用率。[%] 10 inodeCapacity INTEGER RO ファイルシステムの inode 数。 11 inodeUsed INTEGER RO ファイルシステムの inode 使用量。 12 inodeAvailable INTEGER RO ファイルシステムの inode の空き数。 13 inodeUsedRate INTEGER(0..100) RO ファイルシステムの inode 使用率。[%]
30
OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明 2 2 2 snapshot OBJECT IDENTIFIER NA スナップショットの情報。 1 snapshotTable - NA スナップショットのテーブル。 1 snapshotEntry - NA スナップショットテーブルのエントリ。 1 snapshotIndex INTEGER RO スナップショットの識別番号。 2 snapMpName OCTET STRING
(SIZE(0..4096)) RO
マウントポイント名。
3 snapName OCTET STRING
(SIZE(0..64)) RO
スナップショット名。
4 snapDateTime OCTET STRING
(SIZE(0..20)) RO
スナップショットの作成時刻 （YYYY/MM/DD hh:mm:ss）。 5 snapState OCTET STRING
(SIZE(0..16)) RO
スナップショットの状態。 6 snapMpIndex INTEGER RO ファイルシステムの識別番号。 3 quota OBJECT IDENTIFIER NA クォータの情報。
1 alwaysSamplingQuotaInfo INTEGER{ off(0), on(1) } RW クォータの情報を定期的に Daemon で 更新するかを示す。(*1) 2 directoryQuotaTable - NA ディレクトリクォータのテーブル。 1 directoryQuotaEntry - NA ディレクトリクォータテーブルのエント リ。 1 directoryQuotaInde x INTEGER RO ディレクトリクォータの識別番号。 2 directoryQuotaMpN ame OCTET STRING (SIZE(0..4096)) RO マウントポイント名。 3 directoryQuotaDire ctoryName OCTET STRING (SIZE(0..4096)) RO 対象となるディレクトリ名。 4 directoryQuotaData Used INTEGER RO 使用中の容量。[MB] 5 directoryQuotaData SoftLimit INTEGER RO 容量のソフトリミット。[MB] 6 directoryQuotaData HardLimit INTEGER RO 容量のハードリミット。[MB] 7 directoryQuotaData GraceInfo OCTET STRING (SIZE(0..64)) RO 容量に対する猶予期間の残時間。 8 directoryQuotaInod eUsed INTEGER RO 使用中の inode 数。 9 directoryQuotaInod eSoftLimit INTEGER RO inode 数のソフトリミット。 10 directoryQuotaInod eHardLimit INTEGER RO inode 数のハードリミット。 11 directoryQuotaInod eGraceInfo OCTET STRING (SIZE(0..64)) RO inode 数に対する猶予期間の残時間。 12 directoryQuotaMpIn dex INTEGER RO ファイルシステムの識別番号。 (*1) ディレクトリクォータのデータ量が非常に多い場合はマネージャ側でタイムアウトが発生する可能性があります。そ の場合は alwaysSamplingQuotaInfo.0 を on(1)に設定していただくと、タイムアウトの発生を防ぐことができます。た だし、データの更新を定期的に行うようになるため負荷が高くなる可能性がありますので、事前に検証してください。
31
OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明 2 3 performance OBJECT IDENTIFIER NA 性能統計情報。
1 cpuUsed INTEGER(0..100) RO CPU の平均使用時間。[%] 2 cpuWait INTEGER(0..100) RO CPU の平均 I/O 待ち時間。[%] 3 cpuIdle INTEGER(0..100) RO CPU の平均アイドル時間。[%] 4 memoryCached INTEGER(0..100) RO ファイルキャッシュ用メモリの割合。 [%] 5 memoryProcess INTEGER(0..100) RO プロセスが使用するメモリの割合。 [%] 6 memoryMetadata INTEGER(0..100) RO ファイル管理情報の割合。[%] 7 memoryBuffers INTEGER(0..100) RO 通信バッファの割合。[%] 8 memoryKernel INTEGER(0..100) RO その他のカーネル使用メモリの割 合。[%] 9 memoryFree INTEGER(0..100) RO 未使用メモリの割合。[%] 10 networkTxThroughput INTEGER RO 平均送信スループット。[0.01MB/s] 11 networkRxThroughput INTEGER RO 平均受信スループット。[0.01MB/s] 12 diskReadFrequency INTEGER RO 全ディスクの平均 READ I/O 頻度。
[IOPS]
13 diskReadThoughput INTEGER RO 全ディスクの平均 READ I/O スルー プット。[0.01MB/s]
14 diskReadLatency INTEGER RO 全ディスクの平均 READ I/O レイテン シ。[0.1ms]
15 diskWriteFrequency INTEGER RO 全ディスクの平均 WRITE I/O 頻度。 [IOPS]
16 diskWriteThoughput INTEGER RO 全ディスクの平均 WRITE I/O スルー プット。[0.01MB/s]
17 diskWriteLatency INTEGER RO 全ディスクの平均 WRITE I/O レイテ ンシ。[0.1ms]
18 cifsReadRequest INTEGER RO 全 CIFS 接続の READ 系リクエストの 頻度。[counts/s]
19 cifsWriteRequest INTEGER RO 全 CIFS 接続の WRITE 系リクエスト の頻度。[counts/s]
20 cifsOtherRequest INTEGER RO 全 CIFS 接続のその他のリクエストの 頻度。[counts/s]
32
OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明 2 3 21 cifsConnection INTEGER RO 全 CIFS 接続クライアント数。 22 nfsReadRequest INTEGER RO 全 NFS 接続の READ 系リクエストの
頻度。[counts/s]
23 nfsWriteRequest INTEGER RO 全 NFS 接続の WRITE 系リクエストの 頻度。[counts/s]
24 nfsOtherRequest INTEGER RO 全 NFS 接続のその他のリクエストの 頻度。[counts/s]
25 osdiskReadFrequency INTEGER RO OS ディスクの平均 READ I/O 頻度。 [IOPS]
26 osdiskReadThoughput INTEGER RO OS ディスクの平均 READ I/O スルー プット。[0.01MB/s]
27 osdiskReadLatency INTEGER RO OS ディスクの平均 READ I/O レイテ ンシ。[0.1ms]
28 osdiskWriteFrequency INTEGER RO OS ディスクの平均 WRITE I/O 頻度。 [IOPS]
29 osdiskWriteThoughput INTEGER RO OS ディスクの平均 WRITE I/O スルー プット。[0.01MB/s]
30 osdiskWriteLatency INTEGER RO OS ディスクの平均 WRITE I/O レイテ ンシ。[0.1ms] 31 highmemoryCached INTEGER(0..100) RO ファイルキャッシュ用メモリの割合。 [%] 32 highmemoryProcess INTEGER(0..100) RO プロセスが使用するメモリの割合。 [%] 33 highmemoryInactive INTEGER(0..100) RO 実際に使用していないメモリの割合。 [%] 34 highmemoryDirCache INTEGER(0..100) RO カーネル領域に直接 マッピングされ ないディレクトリキャッシュ用メモリの 割合。[%] 35 highmemoryFree INTEGER(0..100) RO カーネル領域に直接 マッピングされないメモリの空き容量の割合。[%] 36 lowmemoryMetadata INTEGER(0..100) RO カーネル領域に直接 マッピングされ るファイル管理情報用メモリの割合。 [%] 37 lowmemoryBuffers INTEGER(0..100) RO カーネル領域に直接 マッピングされるバッファ用メモリの割合。[%] 38 lowmemoryKernel INTEGER(0..100) RO カーネル領域に直接 マッピングされるカーネル用メモリの割合。[%] 39 lowmemoryFree INTEGER(0..100) RO カーネル領域に直接 マッピングされる未使用メモリの割合。[%]
33
OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明
4 nvDiskArray OBJECT IDENTIFIER NA
HDD などの状態を含むディスク装置 の情報（アプライアンスモデルの み）。
1 diskArray OBJECT IDENTIFIER NA ディスクアレイ装置の情報。
1 diskArrayTable - NA ディスクアレイ装置のテーブル。
1 diskArrayEntry - NA ディスクアレイテーブルのエントリ。 1 diskArrayIndex INTEGER NA ディスクアレイ装置のインデックス。 2 diskArrayID OCTET STRING
(SIZE(0..32)) NA
ディスクアレイ装置のＩD。
3 diskArrayName OCTET STRING
(SIZE(0..32)) RO
ディスクアレイ名。
4 diskArrayState OCTET STRING
(SIZE(0..32)) RO ディスクアレイ全体の統合稼働状 態。 5 wwnn OCTET STRING (SIZE(0..32)) RO ディスクアレイの WWNN(World Wide Node Name)。 6 diskArrayserialNum ber OCTET STRING (SIZE(0..32)) RO ディスクアレイにおける製造番号（16 文字）を表示。 7 diskArrayCapacity INTEGER RO ディスクアレイの総容量。[GB]
34
OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明 4 1 2 physicalDiskTable - NA 物理ディスクのテーブル。 1 physicalDiskEntry - NA 物理ディスクテーブルのエントリ。 1 physicalDiskIndex INTEGER RO 物理ディスクのインデックス 2 physicalDiskNumbe r OCTET STRING (SIZE(0..32)) RO 物理ディスク番号。 「該当ディスクアレイ ID:PD グループ 番号（16 進 2 桁）-PD 番号（16 進 2 桁）」で表示。3 physicalDiskState OCTET STRING
(SIZE(0..32)) RO 物理ディスクの稼働状態と発生事象 を表示。 4 physicalDiskCapaci ty INTEGER RO 物理ディスク容量。[GB] 5 physicalDiskPoolNa meNumber OCTET STRING (SIZE(0..64)) RO 物理ディスクが属するプール名とプ ール番号。 6 physicalDiskClassifi cation OCTET STRING (SIZE(0..32)) RO 物理ディスクの区分（データ・スペア・ 未設定）を表示。 7 logicalDiskList4phy sicalDisk OCTET STRING (SIZE(0..6144)) RO 対象物理ディスクによって構成される 論理ディスクの番号一覧。 8 physicalDiskProduc tID OCTET STRING (SIZE(0..32)) RO 対象物理ディスクの製品モデル名情 報。 9 physicalDiskProduc tRevision OCTET STRING (SIZE(0..16)) RO 対象物理ディスクの製品レビジョン情 報。 10 physicalDiskSerialN umber OCTET STRING (SIZE(0..32)) RO 対象物理ディスクの製造番号。 11 physicalDiskrpm INTEGER RO 対象物理ディスクの回転数。[rpm] 12 physicalDiskType OCTET STRING
(SIZE(0..32)) RO ディスクのタイプ。"SAS"や"SATA" や"FC"で表示。 13 physicalDiskProgre ssRate OCTET STRING (SIZE(0..4)) RO 状態が“rebuilding”事象の場合の復 旧の進捗率。[%]
35
OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明 4 1 3 logicalDiskTable - NA 論理ディスクのテーブル。 1 logicalDiskEntry - NA 論理ディスクのエントリ。 1 logicalDiskIndex INTEGER RO 論理ディスクのインデックス。 2 LogicalDisk Number OCTET STRING (SIZE(0..32)) RO 論理ディスク番号。 「該当ディスクアレイＩＤ:論理ディスク 番号（16 進 4 桁）」で表示。 3 logicalDiskState OCTET STRING(SIZE(0..32)) RO
論理ディスクの稼働状態と発生事象 を表示。
4 logicalDiskRaid OCTET STRING
(SIZE(0..32)) RO 論理ディスクの RAID タイプ。 5 logicalDisk Capacity INTEGER RO 論理ディスクの容量。[GB] 6 logicalDiskPool NameNumber OCTET STRING (SIZE(0..32)) RO 論理ディスクが属するプール名とプ ール番号。 7 physicalDiskList4 logicalDisk OCTET STRING (SIZE(0..8192)) RO 対象論理ディスクを構成する物理デ ィスクの番号の一覧。 8 logicalDisk ProgressRate OCTET STRING (SIZE(0..4)) RO 状態が“注意（formatting）”の場合の 論理フォーマットの進捗率、および状 態が“注意（expanding）”の場合の拡 張の進捗率。[%]
36
OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明 4 1 4 controllerTable - NA ディスクアレイコントローラのテーブ ル。 1 controllerEntry - NA ディスクアレイコントローラテーブル のエントリ。 1 controllerInfoInde x INTEGER RO コントローラ情報のインデックス。2 controllerInfoID OCTET STRING
(SIZE(0..32)) RO コントローラ情報のＩD。「該当ディスク アレイＩＤ:Ｉｎｄｅｘ」で表示。 3 controllerResourc eType OCTET STRING (SIZE(0..32)) RO コントローラ関連構成要素のタイプ情 報。
4 controlName OCTET STRING
(SIZE(0..32)) RO
コントローラ関連構成要素の略称。
5 controlNumber OCTET STRING
(SIZE(0..32)) RO
コントローラ関連構成要素の構成要 素番号。
6 controllerState OCTET STRING
(SIZE(0..32)) RO コントローラ関連構成要素における 稼働状態。 7 controllerComple ment OCTET STRING (SIZE(0..512)) RO 構成要素ごとの補足情報。 5 diskArrayEnclosureTable - NA ディスクエンクロージャのテーブル。 1 diskArrayEnclosureEntr y - NA ディスクエンクロージャのエントリ。 1 enclosureInfoInde x INTEGER RO ディスクエンクロージャ情報のインデ ックス。
2 enclosureInfoID OCTET STRING
(SIZE(0..32)) RO ディスクエンクロージャ情報のＩD。 「該当ディスクアレイＩＤ:Ｉｎｄｅｘ」で表 示。 3 enclosureResourc eType OCTET STRING (SIZE(0..32)) RO ディスクエンクロージャ関連構成要素 のタイプ。 4 enclosureInfoNam e OCTET STRING (SIZE(0..32)) RO ディスクエンクロージャ関連構成要素 の略称。 5 enclosureInfoNum ber OCTET STRING (SIZE(0..32)) RO ディスクエンクロージャ関連構成要素 の構成要素番号。 6 enclosureInfoStat e OCTET STRING (SIZE(0..32)) RO ディスクエンクロージャ関連構成要素 における稼働状態。
37
OID (1.3.6.1.4.1.119.2.3.166 以下) SYNTAX アクセス 説明
4 1 6 poolInfoTable - NA Pool のテーブル。
1 poolInfoEntry - NA Pool テーブルのエントリ。 1 poolInfoIndex INTEGER RO Pool のインデックス。 2 poolInfoPoolNumb er OCTET STRING (SIZE(0..32)) RO Pool 番号。「該当ディスクアレイＩ Ｄ:Pool 番号」で表示。
3 poolInfoPoolName OCTET STRING
(SIZE(0..32)) RO
Pool 名。
4 poolInfoPoolState OCTET STRING
(SIZE(0..32)) RO Pool の状態。 5 poolInfoTotalCapa city INTEGER RO Pool の総容量。[GB] 6 poolInfoUsedCapa city INTEGER RO Pool の使用中容量。[GB] 7 poolInfoAvailableC apacity INTEGER RO Pool の未使用容量。[GB]
8 poolInfoRaidType OCTET STRING
(SIZE(0..16)) RO
RAID タイプ。
9 poolInfoBasePD OCTET STRING
(SIZE(0..16)) RO RAID を構築するための PD の基底 数。 10 logicalDiskListOfP ool OCTET STRING (SIZE(0..6144)) RO 対象 Pool を構成する論理ディスクの 番号の一覧。 11 physicalDiskListOf Pool OCTET STRING (SIZE(0..8192)) RO 対象 Pool を構成する物理ディスクの 番号の一覧。
38
2
2
2
.
.
.
4
4
4
拡
拡
拡
張
張
張
M
M
M
I
I
I
B
B
B
(
(
(
e
e
e
s
s
s
m
m
m
)
)
)
iStorage NV シリーズでサポートする拡張 MIB(esm)のうち特に重要な MIB の一覧を記載します。 esm の全ての MIB 一覧が必要な場合は、インストール CD-ROM 内の「SNMP」フォルダ配下にある MIB 定義ファイルをご確認ください。
esm の OID は 1(iso).3(org).6(dod).1(internet).4(private).1(enterprises).119(nec).2(nec-mib) .2(necFunction).4(necProductGroup).4(esm) となります。
一覧には1.3.6.1.4.1.119.2.2.4.4 以下の部分について記載します。
OID (1.3.6.1.4.1.119.2.2.4.4 以下) SYNTAX アクセス 説明
2 cpu OBJECT IDENTIFIER NA CPU の情報。
2 cpuInformation OBJECT IDENTIFIER NA CPU の情報。
1 cpuConfAndPerf OBJECT IDENTIFIER NA CPU の 設 定 と 負 荷 の 情 報。
1 cpuTotalNumber INTEGER (1..128) RO CPU のトータル数。 2 cpuTotalNumberActive INTEGER (1..128) RO OS で認識された CPU のト
ータル数
22 cpuTable - NA CPU のテーブル。
1 cpuEntry - NA CPU テーブルのエントリ。
1 cpuIndex INTEGER (1..128) RO CPU のインデックス。
2 cpuType INTEGER{ other(1), unknown(2), intel(3), mips(4), via(5), amd(6), motorola(7), dec(8), sun(9), at-and-t(10), weitek(11), hp(12), nec(13) ｝ RO CPU の製造元。
3 cpuName DisplayString (SIZE
(0..255)) RO
CPU の名前。(例. Pentium, Pentium Pro, R10000 など)
4 cpuInternalSpeed INTEGER RO CPU の周波数。[MHz] 6 cpuVersion DisplayString (SIZE
(0..255)) RO
CPU のバージョン情報。
11 cpuOnBoardIndex INTEGER RO CPU ボードのインデック ス。
