地すべり防止施設の
長寿命化計画（個別施設計画）
策定の手順書(案)
農村振興局農村環境課
農村振興局防災課
平 成 ２ ８ 年 ３ 月
2
目次
1.手 順 書 (案 )の 目 的 ... 1 1.1 手 順 書 （ 案 ） に つ い て ... 1 1.2 保 全 の 考 え 方 と 将 来 的 な 管 理 の 方 向 性 ... 3 1.3 地 す べ り 防 止 施 設 の 主 な 機 能 ... 4 2． 計 画 策 定 に 係 る 基 本 事 項 ... 5 2.1 対 象 施 設 ... 5 2.2 計 画 期 間 ... 5 2.3 計 画 の 運 用 ... 5 3． 計 画 の 構 成 ... 7 4． 既 存 資 料 の 確 認 ... 9 5． 施 設 の 機 能 診 断 ... 10 5.1 機 能 診 断 に 基 づ く 健 全 度 の 評 価 ... 10 5.2 将 来 の 予 防 保 全 に 向 け た 健 全 度 評 価 の 重 要 性 ... 11 5.3 機 能 診 断 結 果 の 整 理 方 法 ... 12 6． 対 策 の 優 先 度 の 検 討 ... 14 7． 対 策 工 法 の 検 討 ... 17 8． 施 設 の 管 理 方 法 ... 19 8.1 管 理 方 法 の 内 容 ... 19 8.2 管 理 方 法 の 検 討 ... 20 9． 対 策 時 期 の 計 画 ... 21 10． 様 式 ... 22 参 考 文 献 ... 251
1.手 順 書 (案 )の 目 的
本 手 順 書 (案 )は 、 地 す べ り 防 止 施 設 の 管 理 者 （ 以 下 、 施 設 管 理 者 と い う ） が 地 す べ り 防 止 施 設 の 長 寿 命 化 計 画（ 以 下 、個 別 施 設 計 画 と い う ）を 策 定 す る 際 に 必 要 と な る 基 本 事 項 に つ い て 取 り ま と め た も の で あ り 、こ れ に よ り 地 す べ り 防 止 施 設 の ス ト ッ ク マ ネ ジ メ ン ト サ イ ク ル を 確 立 す る こ と が 目 的 で あ る 。 【 解 説 】 1.1 手 順 書 （ 案 ） に つ い て 国 土 保 全 の 基 盤 で あ る イ ン フ ラ の 老 朽 化 に 対 す る 政 府 全 体 の 取 り 組 み が 進 め ら れ る 中 、 平 成 25 年 6 月 に 閣 議 決 定 し た 「 日 本 再 興 戦 略 」 に 基 づ き 、 平 成 25 年 11 月 29 日 に 開 催 さ れ た「 イ ン フ ラ 老 朽 化 対 策 の 推 進 に 関 す る 関 係 省 庁 連 絡 会 議 」 に お い て 、「 イ ン フ ラ 長 寿 命 化 基 本 計 画 」が と り ま と め ら れ た 。 こ れ を 踏 ま え 、 農 林 水 産 省 農 村 振 興 局 で も 、 土 地 改 良 施 設 等 （ 農 業 水 利 施 設 ・ 農 道 ・ 農 業 集 落 排 水 施 設 ・ 地 す べ り 防 止 施 設 ・ 海 岸 保 全 施 設 ） に つ い て は 、 食 料 生 産 を 支 え る 重 要 な イ ン フ ラ で あ る と と も に 、 農 村 地 域 の 防 災 ・ 減 災 と い っ た 公 益 的 な 役 割 も 果 た し て お り 、 求 め ら れ る 機 能 を 将 来 に わ た っ て 安 定 的 に 発 揮 さ せ る 必 要 が あ る と の 認 識 か ら 、 こ れ ま で 以 上 に 効 率 的 な 維 持 管 理 を 目 指 し て 、 平 成 26 年 8 月 19 日 に 「 イ ン フ ラ 長 寿 命 化 計 画 （ 行 動 計 画 ）」（ 以 下 。 行 動 計 画 と い う ） を 策 定 し た と こ ろ で あ る 。 本 手 順 書 （ 案 ） は 行 動 計 画 に 基 づ い て 、 農 林 水 産 省 が 所 管 す る 地 す べ り 防 止 区 域 内 に あ る 地 す べ り 防 止 施 設 の 維 持 管 理 に 関 す る 中 期 的 な 取 組 の 方 向 性 を 示 し た 個 別 施 設 計 画 の 策 定 に あ た っ て 、 留 意 す べ き 基 本 的 事 項 に つ い て ま と め た も の で あ る 。 本 手 順 書 （ 案 ） の 内 容 は 、 今 後 の 地 す べ り 防 止 施 設 の 管 理 者 に よ る 個 別 施 設 計 画 の 運 用 の 実 績 等 を 踏 ま え て 、随 時 、改 訂 、更 新 し て い く（ 図 1.1）。 図 1.1 個 別 施 設 計 画 の ス パ イ ラ ル ア ッ プ の イ メ ー ジ Ｐ 個 別 施 設 計 画 Ｄ 実 施 Ａ 改 善 Ｃ 評 価2 な お 、 本 手 順 書 （ 案 ） に し た が っ て 個 別 施 設 計 画 を 策 定 す る 際 は 、 以 下 の 事 項 に 留 意 さ れ た い 。 （ 1） 地 す べ り 防 止 施 設 は 、 そ の 機 能 を 持 続 的 に 発 揮 さ せ る こ と で 、 地 す べ り 災 害 の 防 止 に 寄 与 す る も の で あ る 。 （ 2） 点 検 に 基 づ く 機 能 診 断 を 行 い 、 施 設 の 状 態 を 把 握 す る 。 施 設 に 求 め ら れ る 機 能 を 維 持 さ せ る た め 、 適 切 な 対 策 (維 持 ・ 補 修 ・ 補 強 ・ 改 修 ・ 更 新 ) を 行 う 。 （ 3） 地 す べ り 防 止 施 設 の 劣 化 特 性 に つ い て は 、十 分 な デ ー タ が 揃 っ て お ら ず 、 劣 化 予 測 が 困 難 な 状 況 で あ る こ と か ら 、当 面（ 平 成 32 年 ま で ）は 、事 後 保 全 型 管 理 を 基 本 と す る 。 し た が っ て 、 本 手 順 書 （ 案 ） は 、 主 に 事 後 保 全 型 管 理 に 基 づ い た 個 別 施 設 計 画 の 策 定 手 順 に つ い て ま と め た も の で あ る 。 こ の た め 、 機 能 診 断 に つ い て も 、 当 面 は 、 地 す べ り 防 止 機 能 の 喪 失 や 著 し い 低 下 に 着 目 し た 簡 易 な 手 法 を 用 い る こ と も 想 定 し て い る 。 た だ し 、 将 来 的 に は LCC(Life Cycle Cost)の 低 減 を 図 る た め に 予 防 保 全 型 管 理 の 導 入 を 目 標 と す る 。
（ 4） 施 設 の 老 朽 化 が 進 行 す る の に 対 し 、 計 画 的 な 維 持 管 理 を 行 う こ と で 、 施 設 の 長 寿 命 化 を 図 る 。
3 1.2 保 全 の 考 え 方 と 将 来 的 な 管 理 の 方 向 性 地 す べ り 防 止 施 設 の 保 全 方 法 に つ い て 、 将 来 的 に 目 指 す べ き 方 向 性 を 以 下 に 示 す 。 （ 1） 経 年 的 な 健 全 度 の 推 移 に 関 す る 事 例 、 実 績 の 蓄 積 に よ る 劣 化 予 測 手 法 を 確 立 す る 。 （ 2） こ れ ま で の 事 後 保 全 型 管 理 か ら 、 継 続 し た 機 能 診 断 調 査 (点 検 )に 基 づ く 予 防 保 全 型 管 理 （ 状 態 監 視 保 全 )へ 移 行 す る 。（ 図 1.2 参 照 ） 事 後 保 全 型 管 理 と は 、 施 設 の 不 具 合 が 発 見 さ れ た 後 、 必 要 な 機 能 水 準 に 修 復 さ せ る 保 全 を 指 し （ 図 1.3 赤 線 ）、 予 防 保 全 型 管 理 は 、施 設 の 機 能 低 下 に よ っ て 目 標 管 理 水 準 以 下 に な ら な い よ う に 行 う 保 全 を い う 。（ 図 1.3 青 線 ） 図 1.2 施 設 保 全 に 関 す る 用 語 （ JIS Z 8115-2000 参 照 ） 図 1.3 事 後 保 全 型 管 理 と 予 防 保 全 型 管 理 の イ メ ー ジ 定期保全 時間計画保全 予防保全 経時保全 状態監視保全 保全 緊急保全 事後保全 通常事後保全
4 1.3 地 す べ り 防 止 施 設 の 主 な 機 能 個 別 施 設 計 画 の 対 象 と す る 地 す べ り 防 止 施 設 に は 、 多 様 な 工 種 が あ り そ れ ぞ れ 求 め ら れ る 機 能 が あ る 。 各 工 種 に 求 め ら れ る 主 な 機 能 を 表 1.1 に 示 す 。 表 1.1 地 す べ り 防 止 施 設 の 種 類 と 地 す べ り 防 止 に 係 る 主 な 機 能 工 種 の 分 類 地 す べ り 防 止 に 係 る 主 な 機 能 抑 制 工 地 表 水 排 除 工 承 水 路 工 排 水 路 工 浸 透 防 止 工 地 表 水 排 除 機 能 地 下 水 排 除 工 暗 き ょ 工 明 暗 き ょ 工 深 層 暗 き ょ 工 水 抜 き ボ ー リ ン グ 工 集 水 井 工 排 水 ト ン ネ ル 工 地 下 水 排 除 機 能 侵 食 防 止 工 渓 流 護 岸 工 堰 堤 工 渓 流 暗 き ょ 工 河 川 付 替 工 海 岸 侵 食 防 止 工 湖 岸 侵 食 防 止 工 侵 食 防 止 機 能 斜 面 改 良 工 排 土 工 押 え 盛 土 工 － 滑 動 抵 抗 機 能 抑 止 工 杭 工 シ ャ フ ト 工 ア ン カ ー 工 擁 壁 工 地 す べ り 抑 止 機 能
5
2． 計 画 策 定 に 係 る 基 本 事 項
個 別 施 設 計 画 は 、 地 す べ り 防 止 区 域 に 整 備 さ れ た 地 す べ り 防 止 施 設 の 状 態 か ら 当 該 区 域 の 課 題 を 整 理 し 、 計 画 的 に 施 設 の 機 能 回 復 、 機 能 維 持 も し く は 機 能 の 向 上 を 図 る 方 策 を ま と め る も の で あ る 。 計 画 の 対 象 は 、 原 則 と し て 農 林 水 産 省 農 村 振 興 局 が 所 管 す る 地 す べ り 防 止 区 域 内 に あ る 全 て の 地 す べ り 防 止 施 設 と し 、 計 画 の 策 定 は 地 す べ り 防 止 区 域 毎 に 行 う 。 【 解 説 】 2.1 対 象 施 設 個 別 施 設 計 画 の 対 象 施 設 は 、 農 林 水 産 省 農 村 振 興 局 が 所 管 す る 地 す べ り 防 止 区 域 内 に あ る 全 て の 地 す べ り 防 止 施 設 と す る 。 た だ し 、 以 下 に 該 当 す る 場 合 は 、 施 設 管 理 者 の 判 断 で 対 象 か ら 除 く こ と が で き る 。 ① 定 期 的 な 点 検 ・ 診 断 を 行 う こ と が 不 可 能 で あ る 地 中 埋 設 物 ② 主 と し て 劣 化 し な い 材 料 で 構 成 さ れ て い る 施 設 ③ 観 測 を 主 目 的 と し た 施 設 た だ し 、 施 設 管 理 者 の 判 断 で 個 別 施 設 計 画 の 対 象 か ら 除 い た 施 設 に つ い て は 、 計 画 の 対 象 か ら 除 く こ と を も っ て 施 設 の 管 理 義 務 が な く な る わ け で は な い こ と に 留 意 が 必 要 で あ る 。 そ の た め 、 計 画 の 対 象 外 と し た 施 設 に つ い て も 、 豪 雨 後 等 の 点 検 等 を 必 要 に 応 じ て 実 施 す る 。 ま た 、 地 下 水 位 観 測 孔 な ど の 観 測 施 設 は 、 地 す べ り 機 構 や 対 策 工 の 効 果 を 把 握 す る 上 で 有 効 な 施 設 で あ る こ と か ら 、 使 用 可 能 な 観 測 施 設 は 保 全 し て い く こ と が 望 ま し い 。 2.2 計 画 期 間 本 手 順 書 （ 案 ）に よ り 策 定 す る 個 別 施 設 計 画 は 、今 後 10 年 程 度 の 間 に 実 施 す べ き 対 策 に つ い て 取 り ま と め を 行 う 。た だ し 、5 年 程 度 経 過 し た 時 点 で 見 直 し を 行 う こ と が 望 ま し い 。 2.3 計 画 の 運 用 本 手 順 書（ 案 ）に 取 り ま と め る べ き 事 項 と し て 求 め て い る 内 容 に つ い て 、 施 設 管 理 者 の 独 自 の 取 り 組 み に よ り 、 既 に 整 理 さ れ て い る 場 合 に は 、 そ れ を も っ て 個 別 施 設 計 画 に 代 え る こ と が で き る 。 こ の 場 合 、 施 設 管 理 者 は 、 行 動 計 画 の 趣 旨 を 踏 ま え 、 不 足 し て い る 情 報 等 を 追 加 す る な ど し て 、 個 別 施 設 計 画 に つ い て で き る だ け 早 期 に 必 要 な 見 直 し を 行 う よ う 努 め る 。 ま た 、 ス ト ッ ク マ ネ ジ メ ン ト を 始 め た 当 初 は 、 目 標 と す る 管 理 水 準 に 満 た な い 施 設 が 多 く 存 在 し て い る こ と が 予 想 さ れ る 。 こ の よ う な 施 設 の 中 に6 は 、 地 す べ り 防 止 に 係 る 機 能 に 影 響 し な い も の や 、 軽 微 な 対 応 で 済 む も の も 多 く 含 ま れ る 。 そ の た め 、 対 策 に つ い て は 、 地 す べ り 防 止 機 能 が 喪 失 ま た は 著 し く 低 下 し て い る 施 設 等 を 優 先 し 、 そ の 他 の 施 設 に つ い て は 状 態 を 監 視 す る よ う な 計 画 と す る こ と が 考 え ら れ る 。 そ の 際 、 日 常 管 理 を 主 体 と し つ つ 、重 要 な 施 設 に つ い て は 定 期 的 な 機 能 診 断 を 行 う こ と が 有 効 で あ る 。 監 視 に よ る 対 応 が 可 能 な 施 設 と は 、 例 え ば 以 下 の よ う な 事 例 が 挙 げ ら れ る 。 ① 第 三 者 の 重 大 な 事 故 に つ な が る 可 能 性 が 低 い 施 設 ② 施 設 の 規 模 、 重 要 性 等 が 一 定 程 度 以 下 の 施 設 ③ 極 端 な 劣 化 が 想 定 で き な い 施 設
7
3． 計 画 の 構 成
個 別 施 設 計 画 は 、 対 象 と す る 地 す べ り 防 止 区 域 ご と に 計 画 策 定 方 針 を 定 め 、 そ の 方 針 に し た が っ て 次 の 項 目 を ま と め る 。 1. 地 区 の 概 要 2. 計 画 策 定 の 方 針 3. 対 象 施 設 の 状 態 4. 対 策 の 優 先 順 位 5. 対 策 工 法 、 概 算 工 事 費 6. 施 設 の 管 理 方 法 7． 対 策 時 期 【 解 説 】 計 画 対 象 と な る 地 す べ り 防 止 区 域 で 、 上 記 の 内 容 に つ い て 具 体 的 に 検 討 し 取 り ま と め る 。 各 項 目 に お け る 具 体 的 な 内 容 を 以 下 に 示 す 。 （ 1） 地 区 の 概 要 既 存 資 料 を 基 づ い て 以 下 の 項 目 に つ い て 記 載 す る 。 ・ 地 す べ り 防 止 区 域 の 位 置 や 面 積 等 ・ 対 象 施 設 の 位 置 、 諸 元 、 竣 工 年 度 等 ・ 保 全 対 象 の 状 況 （ 2） 計 画 策 定 の 方 針 地 す べ り 防 止 施 設 の 長 寿 命 化 対 策 に つ い て の 基 本 的 な 考 え 方 を 、各 都 道 府 県 の 管 理 状 況 等 の 現 状 を 踏 ま え 記 載 す る 。 （ 3） 対 象 施 設 の 状 態 機 能 診 断 で 把 握 し た 対 象 施 設 の 劣 化 、 損 傷 の 状 態 等 を 記 載 す る 。 （ 4） 対 策 の 優 先 順 位 対 象 施 設 の 状 態 、対 象 施 設 の 果 た し て い る 機 能・重 要 度 等 を 考 慮 し た 対 策 の 優 先 順 位 を 記 載 す る 。 （ 5） 対 策 工 法 、 概 算 工 事 費 地 す べ り 防 止 施 設 の 劣 化 や 機 能 低 下 の 状 態 を 、目 標 と す る 管 理 水 準 以 上 に 修 複 す る た め の 対 策 の 方 法 を 記 載 す る 。対 策 の 概 算 工 事 費 に つ い て も 記 載 す る 。 （ 6） 施 設 の 管 理 方 法 施 設 の 管 理 方 法 は 、対 象 施 設 の 状 態 や 周 辺 の 状 況 を 踏 ま え て 以 下 の 項 目 に つ い て 記 載 す る 。 ・ 施 設 の 日 常 的 な 管 理 方 法 ・ 機 能 低 下 し た 施 設 に 対 す る 監 視 方 法 （ 7） 対 策 時 期 対 策 が 必 要 な 地 す べ り 防 止 施 設 に 対 し 、優 先 度 を 考 慮 し た 対 策 時 期 を 記 載 す る 。8 各 項 の 取 り ま と め は 、 機 能 診 断 結 果 を 基 に 周 辺 の 状 況 も 考 慮 し て 行 う 。 ま た 、 施 設 設 置 か ら の 経 過 年 数 や 防 災 施 設 と し て の 安 全 性 の 確 保 と と も に 経 済 性 ・ 効 率 性 な ど も 踏 ま え た 計 画 と す る 。 具 体 的 な 作 業 手 順 と 作 業 内 容 を 次 頁 に 示 す 。 ① 既 存 資 料 の 確 認 ② 施 設 の 機 能 診 断 (施 設 点 検 )と 整 理 ③ 対 策 の 優 先 度 の 検 討 ④ 対 策 工 法 の 検 討 及 び 管 理 方 法 等 の 検 討 ⑤ 対 策 に 係 る 工 事 費 の 算 定 ⑥ 対 策 時 期 の 計 画 図 3.1 具 体 的 な 作 業 手 順 具 体 的 な 作 業 手 順 (主 な 内 容 ) ① 既 存 資 料 の 確 認 (対 象 施 設 の 整 理 ) 施 設 位 置 、 諸 元 、 竣 工 年 度 な ど ② 1)施 設 点 検 健 全 度 判 定 、 斜 面 変 状 の 有 無 な ど ② 2)地 す べ り 防 止 区 域 の 立 地 特 性 の 整 理 地 す べ り ブ ロ ッ ク 区 分 、 保 全 対 象 の 状 況 な ど ③ 対 策 の 優 先 度 を 定 め る 指 標 の 整 理 地 す べ り 防 止 区 域 毎 に 定 量 的 な 指 標 な ど を 検 討 ④ 1)劣 化 要 因 に 応 じ た 対 策 の 検 討 劣 化 要 因 、 維 持 ・ 補 修 ・ 更 新 等 の 対 策 工 法 の 選 定 な ど ④ 2)点 検 や 監 視 の 方 法 、 必 要 な 維 持 等 の 管 理 方 法 立 地 特 性 や 劣 化 要 因 な ど を 踏 ま え た 、 継 続 的 な 維 持 管 理 方 法 、 目 標 管 理 水 準 の 設 定 な ど ⑤ 全 体 工 事 費 の 把 握 と 対 策 の 優 先 度 に よ る 振 り 分 け 対 策 シ ナ リ オ の 設 定 、 工 事 費 の 算 定 ⑥ 対 策 時 期 の 計 画 施 設 の 状 態 や 対 策 の 優 先 度 を 考 慮 し た 対 策 時 期 の 設 定
9
4． 既 存 資 料 の 確 認
個 別 施 設 計 画 を と り ま と め る に あ た り 、 地 す べ り 防 止 区 域 内 の 現 状 を 把 握 す る た め 、 既 存 資 料 の 確 認 を 行 う 。 確 認 を 行 う 主 な 内 容 を 以 下 に 示 す 。 ① 施 設 名 称 ② 施 設 設 置 位 置 ③ 構 造 及 び 数 量 ④ 竣 工 年 度 ⑤ 保 全 対 象 、 地 す べ り 災 害 の 履 歴 ⑥ 施 設 の 点 検 履 歴 【 解 説 】 地 す べ り 防 止 施 設 に は 、抑 制 工（ 集 水 井 工 、排 水 路 工 等 ）か ら 抑 止 工（ ア ン カ ー 工 、 杭 工 等 ） ま で 多 様 な 工 種 が 存 在 す る 。 過 去 の 調 査 ・ 設 計 報 告 書 や 工 事 記 録 、 出 来 高 設 計 書 な ど の 既 存 資 料 を 収 集 整 理 し 、 地 す べ り ブ ロ ッ ク 概 要 や 保 全 対 象 、 地 す べ り 防 止 施 設 の 位 置 や 諸 元 等 に つ い て 整 理 す る 。 竣 工 年 度 が 古 い 施 設 や 、 災 害 等 で 実 施 さ れ た 施 設 な ど 、 既 存 資 料 で は 確 認 で き な い 場 合 は 、 現 地 で の 聞 き 取 り や 、 施 設 の 点 検 等 で 確 認 し た 情 報 を も と に 整 理 す る 。10
5． 施 設 の 機 能 診 断
対 象 施 設 の 状 態 は 、機 能 診 断 結 果 に 基 づ く 健 全 度 で 評 価 す る 。健 全 度 は 、 求 め る 機 能 や 性 能 に 対 し て 劣 化 や 機 能 低 下 の 程 度 を 基 準 に 区 分 す る 。 【 解 説 】 5.1 機 能 診 断 に 基 づ く 健 全 度 の 評 価 個 々 の 施 設 の 状 態 は 、 機 能 診 断 に よ り 健 全 度 で 評 価 す る 。 健 全 度 は 、 対 象 施 設 に 求 め ら れ る 必 要 な 機 能 や 性 能 に 基 づ き 判 断 さ れ る も の で 、 表 5.1 に 示 す 健 全 度 指 標 の 区 分 を 参 考 と す る 。 た だ し 、 当 面 は 施 設 管 理 者 の こ れ ま で の 点 検 結 果 や 、 管 理 方 法 に よ り 施 設 の 評 価 が 行 え る 場 合 は 、 そ れ を 用 い て 健 全 度 の 評 価 を 行 う こ と も 想 定 し て い る 。 ま た 、 個 別 施 設 計 画 策 定 の た め に 機 能 診 断 を 新 た に 実 施 す る 場 合 に お い て も 、 事 後 保 全 型 管 理 を 想 定 し 、 地 す べ り 防 止 機 能 の 喪 失 や 著 し い 低 下 に 着 目 し た 点 検 項 目 を 抽 出 し て 、 簡 易 な 機 能 診 断 を 行 う こ と も 考 え ら れ る 。 表 5.1 地 す べ り 防 止 施 設 の 健 全 度 指 標 の 例 健 全 度 指 標 施 設 の 状 態 a.問 題 な し 変 状 が 認 め ら れ な い か 軽 微 で あ る 状 態 b.監 視 変 状 は あ る が 機 能 は 維 持 さ れ て い る 状 態 c.軽 微 な 補 修 機 能 低 下 し て い る が 容 易 に 回 復 で き る 状 態 d.補 修 ・ 補 強 ・ 改 修 ・ 更 新 明 ら か に 機 能 が 低 下 ま た は 喪 失 し た 状 態11 5.2 将 来 の 予 防 保 全 に 向 け た 健 全 度 評 価 の 重 要 性 将 来 的 に 予 防 保 全 型 管 理 の 導 入 を 目 標 と す る た め に は 、 施 設 の 状 態 に 関 す る 経 年 的 推 移 を 把 握 し て お く こ と が 重 要 で あ る 。 ま た 、 適 切 な 対 策 時 期 の 設 定 や 管 理 計 画 の 策 定 を 行 う た め に は 、点 検 に よ る 実 績 デ ー タ を 蓄 積 し 、 健 全 度 区 分 に 基 づ く 施 設 の 劣 化 予 測 が 必 要 と な る 。 図 5.1 健 全 度 の 経 年 的 推 移 の イ メ ー ジ 図 5.2 劣 化 曲 線 (管 理 水 準 と 健 全 度 )の イ メ ー ジ 例 え ば 、 図 5.1 の よ う に 経 年 的 な 健 全 度 の 推 移 を 把 握 す る こ と で 施 設 全 体 の マ ネ ジ メ ン ト に つ な げ る こ と が で き る 。 ま た 図 5.2 に 示 す よ う な 劣 化 特 性 が 分 か れ ば 管 理 水 準 の 設 定 が し や す く な る 。 そ の た め 、 対 策 の 必 要 性 に 関 わ ら ず 、 施 設 の 健 全 度 を 区 分 し て 劣 化 特 性 を 把 握 す る こ と が 重 要 で あ る 。 目 標 管 理 水 準 健 全 度 区 分 経 過 年 数 補 修 等 ： 事 後 保 全 的 管 理 対 応 。 経 年 的 に 増 加 す る こ と が 見 込 ま れ る 監 視 ： 予 防 保 全 型 管 理 を 目 指 す と き に 対 象 と す る
12 5.3 機 能 診 断 結 果 の 整 理 方 法 対 象 施 設 の 諸 元 及 び 機 能 診 断 結 果 等 は 、地 す べ り ブ ロ ッ ク 毎 に 整 理 す る 。 （ 表 5.2） こ こ で い う 「 地 す べ り ブ ロ ッ ク 」 と は 、 地 す べ り 防 止 施 設 を 計 画 す る 際 の 根 拠 と な る も の で 、 保 全 対 象 も こ の 地 す べ り ブ ロ ッ ク に よ り 設 定 さ れ る も の で あ る 。 そ の た め 、 地 す べ り ブ ロ ッ ク の 設 定 は 既 存 資 料 に 従 う も の と す る 。 た だ し 、 既 存 資 料 で 確 認 で き な い 場 合 は 、 便 宜 的 に 以 下 の 方 法 で 範 囲 を 設 定 す る 。 ① 地 形 な ど か ら 地 す べ り ブ ロ ッ ク を 再 設 定 す る ② 現 地 特 性 に 応 じ た エ リ ア 分 け を す る 上 記 の 方 法 は 、 保 全 対 象 に よ る 地 す べ り ブ ロ ッ ク の 優 先 度 の 検 討 と 、 各 地 す べ り ブ ロ ッ ク に お け る 施 設 の 役 割 に 応 じ た 優 先 度 を 整 理 し や す く す る た め に 行 う も の で あ る 。 ま た 、大 き な 地 す べ り ブ ロ ッ ク の 中 に 小 さ な ブ ロ ッ ク が 複 数 あ り 、ブ ロ ッ ク ご と に 施 設 情 報 の 整 理 を 行 う こ と が 煩 雑 な 場 合 は 、 小 さ な 地 す べ り ブ ロ ッ ク の 施 設 情 報 を 大 き な 地 す べ り ブ ロ ッ ク に ま と め て 管 理 す る こ と も 、 効 率 的 で あ る 。 表 5.2 地 す べ り ブ ロ ッ ク 毎 の 整 理 方 法 例 地 す べ り ブ ロ ッ ク 工 種 （ 施 設 名 ） 竣 工 年 度 数 量 諸 元 そ の 他 の 情 報 ・ ・ A ブ ロ ッ ク ア ン カ ー 工 （ A-1 ） H2 20 本 L=15m 集 水 井 工 （ A-2 ） H1 1 基 径 3.5m 深 さ 30m 土 留 工 (A-3 ) H1 1 基 L=20m H= 2m 便 宜 的 に 設 定 さ れ た 地 す べ り ブ ロ ッ ク は 、将 来 、新 た な 地 す べ り 対 策 事 業 が 実 施 さ れ る 際 な ど に 、 見 直 し や 再 設 定 を 行 う こ と が 望 ま し い 。
13 ① 地 形 な ど か ら 地 す べ り ブ ロ ッ ク を 再 設 定 す る 場 合 地 形 図 や 空 中 写 真 等 か ら 地 す べ り 地 形 が 読 み 取 れ る 場 合 、 図 5.3 の よ う に そ の 地 形 を 基 に 地 す べ り ブ ロ ッ ク の 輪 郭 を 設 定 し 直 す 。 図 5.3 地 す べ り ブ ロ ッ ク の 輪 郭 を 再 設 定 す る 場 合 ② 現 地 特 性 に 応 じ た エ リ ア 分 け を す る 場 合 地 す べ り 地 形 が 明 瞭 で な い な ど 、 地 す べ り ブ ロ ッ ク の 再 設 定 が 困 難 な 場 合 は 、 地 す べ り ブ ロ ッ ク の 形 状 に と ら わ れ ず 、 地 形 区 分 や 施 設 ・ 保 全 対 象 の 分 布 な ど に 応 じ て エ リ ア 分 け を 行 う 。 た だ し 、 地 す べ り 機 構 と の 関 連 性 は 無 視 さ れ る こ と に 留 意 が 必 要 で あ る 。 図 5.4 に 保 全 対 象 や 地 形 で エ リ ア 分 け を す る 場 合 の 具 体 例 を 示 す 。 図 5.4 保 全 対 象 や 地 形 で エ リ ア 分 け を す る 場 合 集 水 井 工 抑 止 杭 工 保 全 対 象 (人 家 ) 保 全 対 象 (人 家 ) 抑 止 杭 工 集 水 井 工 地 形（ 尾 根 ）を 境 界 に エ リ ア を 分 け る 保 全 対 象へ の 影 響 を 考 慮 し て エ リ ア 分 け す る
14
6． 対 策 の 優 先 度 の 検 討
機 能 診 断 結 果 に よ り 対 策 が 必 要 と 判 断 さ れ た 施 設 に 対 し て は 、 施 設 が 果 た し て い る 機 能 ・ 重 要 度 等 を 考 慮 し 、 対 策 の 優 先 度 を 検 討 す る 。 【 解 説 】 対 策 の 優 先 度 の 設 定 は 施 設 の 種 類 や 状 態 、 地 域 特 性 な ど 多 角 的 に 検 討 し た 結 果 か ら 決 め る べ き も の で あ り 、 以 下 の 点 を 勘 案 し て 決 め る こ と が 効 果 的 と 考 え ら れ る 。 【 立 地 特 性 に 関 す る 視 点 】 ・保全対象と施設の位置関係 ・ 地すべりの災害履歴や地すべり活動性 【 施 設 に 関 す る 視 点 】 ・ 施設がもつ第三者に対する影響など ・ 地すべり防止機能の喪失や著しい低下がある場合 ・ 計画上の安全率の負担割合 （ １ ） 立 地 特 性 に 関 す る 視 点 ① 保 全 対 象 と 施 設 の 位 置 関 係 例 え ば ・病院、学校等の公共施設等やため池などの 重要な土地改良施設が保全対象となるブロックやエリア：優先度 高 ・複数人家、既整備農地等が保全対象となるブロックやエリア：優先度 中 ・単独人家、農地等が保全対象となるブロックやエリア：優先度 低 ・耕作放棄地や山林等のみが保全対象となるブロックやエリア：非優先 ② 地 す べ り 災 害 の 履 歴 や 地 す べ り の 活 動 性 例 え ば ・活 動 性 が 高 く 、 何 度 も 対 策 を 実 施 し て い る 地 す べ り ブ ロ ッ ク：優 先 度 高 ・ 災 害 履 歴 の あ る 地 す べ り ブ ロ ッ ク ： 優 先 度 中 ・ そ の 他 の 地 す べ り ブ ロ ッ ク や エ リ ア ： 優 先 度 低 上 記 の 立 地 特 性 に 着 目 し た 優 先 度 の 設 定 例 を 表 6.1 に 示 す 。15 表 6.1 立 地 特 性 に 着 目 し た 優 先 度 設 定 例 保 全 対 象 活 動 性 災 害 履 歴 病 院 ・ 学 校 等 公 共 施 設 た め 池 等 重 要 な 土 地 改 良 施 設 複 数 人 家 既 整 備 農 地 単 独 人 家 農 地 耕 作 放 棄 地 山 林 等 活 動 性 が 高 く 何 度 も 対 策 を 実 施 優 先 度 １ 優 先 度 １ 優 先 度 ２ 優 先 度 ４ 災 害 履 歴 が あ る 優 先 度 １ 優 先 度 ２ 優 先 度 ３ 優 先 度 ４ そ の 他 優 先 度 ２ 優 先 度 ３ 優 先 度 ３ 優 先 度 ４ （ ２ ） 施 設 に 関 す る 視 点 ① 施 設 が も つ 第 三 者 に 対 す る 影 響 な ど 例 え ば 以 下 の 状 態 が 見 ら れ る 施 設 は 、 優 先 度 (高 ) ・ 集 水 井 工 の 蓋 の 損 傷 、 著 し い 劣 化 ・ ア ン カ ー 工 の テ ン ド ン の 飛 び 出 し ② 地 す べ り 防 止 機 能 の 喪 失 や 著しい低下がある場合 例 え ば 、 以 下 の 状 態 が 見 ら れ る 施 設 は 、 優 先 度 (高 ) ・ ア ン カ ー 工 の テ ン ド ン の 飛 び 出 し 、 支 圧 板 の 回 転 等 (地 す べ り 抑 止 機 能 の 喪 失 ) ・ 排 水 ボ ー リ ン グ 工 の 閉 塞 に よ る 集 水 井 内 水 位 の 上 昇 (地 下 水 排 除 機 能 の 喪 失 ) ・ 集 水 ボ ー リ ン グ 工 の 閉 塞 物 に よ る 目 詰 ま り (地 下 水 排 除 機 能 の 喪 失 ) ・ 排 水 路 工 や 承 水 路 工 の 破 損 や 腐 食 等 に よ る 著 し い 漏 水 （ 地 表 水 排 除 機 能 の 喪 失 ) ・ 渓 流 護 岸 工 の 流 水 等 に よ る 著 し い 侵 食 （ 侵 食 防 止 機 能 の 喪 失 ） ・ 押 え 盛 土 工 の 雨 水 等 に よ る 著 し い 侵 食 （ 滑 動 抵 抗 機 能 の 喪 失 ） ③ 地 す べ り 防 止 対 策 上 の 役 割 例 え ば 、 以 下 の 役 割 を 持 つ 施 設 は 優 先 度 (高 ) ・ 地 す べ り ブ ロ ッ ク 頭 部 の 水 路 工 な ど 地 す べ り の 誘 因 を 除 去 す る 主 要 な 施 設 は 優 先 度 を 高 く す る 。 ・ 安 全 率 を 主 に 負 担 す る 施 設 は 優 先 度 を 高 く す る 。 上 記 の 施 設 に 着 目 し た 優 先 度 の 設 定 例 を 図 6.1 に 示 す 。
16 図 6.1 施 設 に 着 目 し た 優 先 度 設 定 例 第 三 者 に 対 す る 影 響 地 す べ り 防 止 機 能 の 喪 失 や 著 し い 低 下 地 す べ り 防 止 対 策 上 の 役 割 要 対 策 優 先 度 4 優 先 度 1 優 先 度 2 優 先 度 3 無 無 小 大 有 有
17
7． 対 策 工 法 の 検 討
対 策 工 法 は 、 地 す べ り 防 止 施 設 の 劣 化 や 機 能 低 下 の 状 態 を 、 目 標 と す る 管 理 水 準 以 上 に 修 複 す る た め の 方 策 を 検 討 す る 。 そ の た め に 、 劣 化 や 機 能 低 下 の 要 因 を 踏 ま え 、 施 設 の 状 態 に 見 合 っ た 方 法 を 選 定 す る 。 検 討 に 当 っ て は 、 施 工 規 模 、 工 期 、 概 算 工 事 費 に つ い て も 算 出 す る 。 【 解 説 】 地 す べ り 防 止 施 設 は 、 設 置 条 件 が 厳 し く 、 施 設 の 老 朽 化 の 要 因 以 外 に 周 辺 環 境 や 地 す べ り の 活 動 等 に よ り 機 能 低 下 す る こ と が 考 え ら れ る （ 地 す べ り 活 動 の 場 合 は 、 別 途 、 地 す べ り 対 策 の 検 討 が 必 要 ）。 し た が っ て 、 劣 化 や 機 能 低 下 の 要 因 を 特 定 す る こ と は 、 対 策 を 検 討 す る 上 で 非 常 に 重 要 で あ る 。 ま た 、 具 体 的 に 対 策 工 法 を 検 討 す る 場 合 、 目 視 点 検 結 果 だ け で は 詳 細 に 検 討 で き な い こ と も あ る 。 そ の よ う な 場 合 に は 、 詳 細 調 査 を 実 施 し て 対 策 シ ナ リ オ を 設 定 す る 。 対 策 シ ナ リ オ は 、 各 工 種 の 部 位 （ 材 質 ） ご と に 劣 化 要 因 を 踏 ま え て 設 定 す る こ と を 基 本 と す る 。 ま た 、 地 域 特 性 な ど か ら 劣 化 要 因 や 対 策 時 期 な ど パ タ ー ン 化 （ 例 え ば 、 こ の 地 区 の 水 抜 き ボ ー リ ン グ は 約 ５ 年 程 度 で 鉄 酸 化 細 菌 に よ る 目 詰 ま り が 生 じ や す い な ど ） で き る こ と が 多 い た め 、 施 設 の 劣 化 や 機 能 低 下 の 全 体 的 な 傾 向 を 踏 ま え て 、 決 め る こ と も で き る 。 対 策 の 具 体 的 な 方 法 は 、 施 工 性 や 経 済 性 等 を 考 慮 し て 選 定 す る 。 対 策 の 区 分 に つ い て 、 表 7.1 に 示 す 。 表 7.1 対 策 の 区 分 区 分 内 容 維 持 軽 微 な 作 業 に よ っ て 施 設 の 機 能 や 性 能 を 確 保 す る こ と 。 補 修 主 に 施 設 の 耐 久 性 を 回 復 又 は 向 上 さ せ る こ と 。 補 強 主 に 施 設 の 構 造 的 耐 力 を 回 復 又 は 向 上 さ せ る こ と 。 改 修 失 わ れ た 機 能 を 補 い 、 又 は 新 た な 機 能 を 追 加 す る こ と 。 更 新 施 設 又 は 設 備 を 撤 去 し 新 し く 置 き 換 え る こ と 。 な お 、 施 設 系 全 体 を 対 象 と し た 場 合 は 、 施 設 系 を 構 成 す る 全 施 設 を 更 新 す る 場 合 だ け で は な く 、 補 修 、 補 強 等 を 包 括 し て 行 う こ と も 更 新 と い う 。 【 対 策 シ ナ リ オ の パ タ ー ン 例 】 集 水 井 工 の 場 合 目詰まり物質の付着 → 集水機能の著しい低下 → 孔内洗浄または集水ボーリングの追 加 天 蓋 の 破 損 → 安 全 機 能 の 低 下 → 天 蓋 の 交 換 集 水 井 の 湛 水 → 排 水 機 能 の 低 下 → 排 水 ボ ー リ ン グ の 追 加 な ど18
対 策 の 内 容 は 、 施 設 の 規 模 や 機 能 の 重 要 度 、 保 全 対 象 と の 位 置 や 劣 化 程 度 な ど に よ っ て 、 異 な る 場 合 が 多 い 。
19
8． 施 設 の 管 理 方 法
機 能 診 断 結 果 等 か ら 、 地 す べ り 防 止 区 域 に お け る 施 設 の 管 理 方 法 に つ い て 取 り ま と め る 。 管 理 方 法 は 、 施 設 の 状 態 や 現 地 の 状 況 を 踏 ま え て 整 理 す る 。 【 解 説 】 8.1 管 理 方 法 の 内 容 管 理 方 法 は 、 日 常 的 に 行 わ れ る 点 検 や 維 持 等 の 方 法 に つ い て 取 り ま と め る 。 ま た 、 機 能 診 断 で 監 視 が 必 要 と 評 価 さ れ た 施 設 の 監 視 方 法 な ど に つ い て 具 体 的 に ま と め る 。 な お 、 監 視 中 の 施 設 で 、 劣 化 や 機 能 低 下 の 状 態 が 進 行 す る 場 合 は 、 健 全 度 の 判 定 基 準 に し た が っ て 対 応 を 検 討 し 、 場 合 に よ っ て は 補 修 等 を 行 い 機 能 の 回 復 を 図 る 。 ま た 、 施 設 の 状 態 や 周 囲 の 状 況 か ら 地 す べ り 活 動 が あ る と 判 断 さ れ た 場 合 は 、 長 寿 命 化 対 策 で の 対 応 で は 不 十 分 な 場 合 が あ る こ と が 考 え ら れ 、 別 途 、 地 す べ り 対 策 を 検 討 す る 必 要 が あ る 。20 8.2 管 理 方 法 の 検 討 施 設 の 管 理 方 法 は 、 以 下 の 項 目 に つ い て ま と め る 。 ① 日 常 管 理 に お け る 検 討 内 容 ・ 巡 視 の 方 法 や 頻 度 、 結 果 の ま と め 方 等 ② 監 視 に お け る 検 討 内 容 ・ 変 状 の 進 行 を 把 握 す る た め の 監 視 方 法 ③ 対 策 実 施 施 設 の 検 討 内 容 ・ 対 策 実 施 ま で の 管 理 方 法 図 8.1 機 能 診 断 と 対 応 の 流 れ の 事 例 ④ そ の 他 の 検 討 内 容 ・ 地 す べ り 活 動 の 確 認 方 法 （ 地 表 変 動 の 有 無 な ど ） ・ 区 域 の 清 掃 や 草 刈 り な ど の 体 制 地 す べ り 防 止 施 設 を 取 り 巻 く 自 然 条 件 や 社 会 条 件 は 様 々 で あ り 、 管 理 方 法 は 施 設 の 種 類 、 規 模 よ っ て も 異 な る 。 そ の た め 、 施 設 管 理 者 は 、 各 々 の 置 か れ た 状 況 に 応 じ て 、 適 正 な 管 理 方 法 を 検 討 す る こ と が 重 要 で あ る 。
21
9． 対 策 時 期 の 計 画
対 策 時 期 の 計 画 は 、 対 策 が 必 要 な 地 す べ り 防 止 施 設 に 対 し 、 優 先 度 を 基 に 決 め る 。 対 策 時 期 は 、 施 設 の 状 態 等 を 踏 ま え て 適 宜 見 直 し を 行 い 、 実 情 に 合 わ せ て 適 切 に 運 用 す る 。 【 解 説 】 対 策 時 期 の 計 画 は 、 機 能 診 断 に よ り 対 策 が 必 要 と 判 断 さ れ た 施 設 を 対 象 に 、 具 体 的 な 対 策 工 法 を 選 定 し 、 優 先 度 を 基 に 対 策 時 期 を 計 画 す る も の で あ る 。 本 手 順 書 （ 案 ） に 基 づ い て 策 定 す る 個 別 施 設 計 画 の 期 間 は 、 10 年 程 度 を 目 安 と す る が 、 実 情 に 合 わ な く な る 場 合 な ど も 想 定 さ れ る た め 、 必 要 に 応 じ て 適 宜 見 直 し を す る 。22
10． 様 式

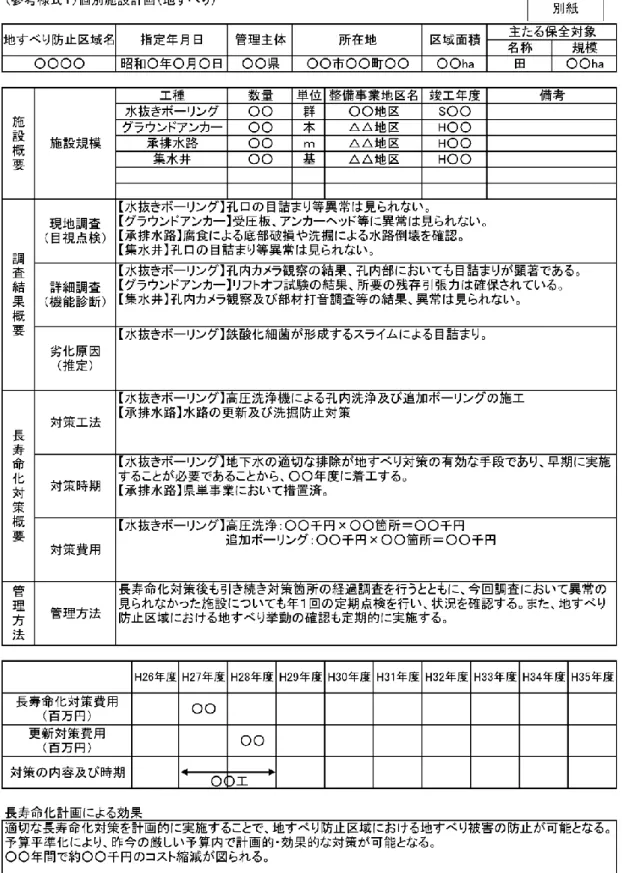

個 別 施 設 計 画 の 様 式 は 、行 動 計 画 に 示 さ れ た も の を 参 考 に し て 作 成 す る 。 【 解 説 】 行 動 計 画 に 示 さ れ た 個 別 施 設 計 画 の 様 式 を 表 10-1※ １ ， ２に 示 す 。 こ の 様 式 を 取 り ま と め る に 当 た っ て は 、 個 別 施 設 の 健 全 度 の 評 価 や 必 要 な 対 策 等 を 整 理 す る 必 要 が あ る 。 整 理 に 当 た っ て は 、 対 策 が 必 要 と 判 断 さ れ た 施 設 に つ い て 、 施 設 情 報 と と も に 機 能 診 断 の 結 果 、 優 先 度 、 対 策 工 法 、 対 策 時 期 、 概 算 工 事 費 な ど を 取 り ま と め る 。 ま た 、 施 設 の 劣 化 要 因 や 対 策 の 優 先 度 等 に 関 す る 情 報 も 明 記 し て お く こ と が 望 ま し い 。 表 10-2※ １に 、本 手 順 書 に 示 し た 考 え 方 に 基 づ き 、個 別 施 設 毎 の 機 能 診 断 の 結 果 、優 先 度 の 検 討 結 果 及 び 対 策 内 容 を 整 理 し た 様 式 例 を 示 す 。表 10-2 の 様 式 に 整 理 し た 内 容 を 、 表 10-1 の 様 式 で と り ま と め て 個 別 施 設 計 画 を 作 成 す る 。 ※１対策費用は、対策の実績や積算資料を基に概算費用を記入する。 ※２コスト縮減効果については、予防保全型管理を行わないと金額を算定することはできない。 当面（平成 32 年度）は事後保全型管理を主体とするため、その場合は具体的な金額は記 入しなくてよい。23
24 表 10.2 施 設 情 報 の 整 理 様 式 例 保全対象 地すべり災害履歴 地すべり防止対策上の役割 第三者影響度 地域特性 機能の 喪失 優先度 対策の優先度 公共レベルⅠ (病院、学校、 などの公共施 設): 1 公共レベルⅡ (複数人家、既 整備農地、う 回路のない道 路など): 2 公共レベルⅢ (単独人家、農 地): 3 Ⅳ：山地、荒 廃地 4 有り：1 無し：0 役割大(抑止 工、集水井、 排水トンネル など): 1 その他(小規模 抑止工、排土 盛土、擁壁な ど)：0 大: アン カー、集水 井、擁壁、排 水トンネル杭 口など 小：その他 別途考慮事項 (地元要望な ど) 有り: 1 無し：0 有り：1 無し：0 高: 1 中: 2 低: 3 上記以外: -当該事業 で実施 : 1 次期で実施: 2 次期以降 : 3 維持修繕 : 4 承水路工 12号 CF400 30.6 m S56.2.16 監視 管理のための草刈りは必要 0 0 0 0 2 -承水路工 13号 CF350 39.5 m S56.2.16 軽微な補修 土砂上げ必要 0 0 0 0 2 4 土砂上げ 1.0 箇所 ¥62,000 ¥62,000 承水路工 14号 鉄筋コンクリートU型360 26.7 m S56.2.16 問題なし 問題なし 0 0 0 0 2 -集水井 7号 φ3500mm×H15.5m、ライナープレート 1 基 H2.3.1 監視 バーティカルスティフナーに腐食あり 1 1 0 0 1 -集水井 8号 φ3500mm×H30.5m、ライナープレート 1 基 H12.3.15 監視 著しい変状なし 1 1 0 0 1 -護岸工 1号 かごマット護岸 34.4 m H14.3.18 問題なし 問題なし 0 0 0 0 2 -杭打工 H8災関1号 鋼管杭 φ300×t=9mm 90 本 H9.9.29 監視 全体把握困難 1 0 0 0 3 -排水路工 8号 CF400 43.5 m S61.2.20 軽微な補修 土砂上げ必要。軽微な洗掘 0 0 0 1 2 4 土砂上げ 1.0 箇所 ¥62,000 ¥62,000 排水路工 9号 CF400 110 m S61.2.20 軽微な補修 土砂上げ必要 0 0 0 1 2 4 土砂上げ 1.0 箇所 ¥62,000 ¥62,000 横孔ボーリング 2号 VPφ50mm 23m×16本 368 m S62.3.3 軽微な補修 排水路脇のコンクリート沈下部を修復 0 0 0 0 2 4 CO補修 1.0 箇所 ¥62,000 ¥62,000 横孔ボーリング H8災関2号 SGPφ50mm 800 m H9.12.8 監視 蛇籠やや沈下有 0 0 0 0 2 -横孔ボーリング 8号 SGPφ50mm,60m×16本 960 m H9.12.8 軽微な補修 脱管を修復 0 0 0 0 2 4 パイプ補修 1.0 箇所 ¥36,000 ¥36,000 集水井 3号 φ3500mm×H15.5m、ライナープレート 1 基 H3.3.12 監視 バーティカルスティフナーの腐食 1 1 0 0 1 -集水井 5号 φ3000mm×H12m、ライナープレート 1 基 S60.3.5 緊急対応 バーティカルスティフナーの腐食、折れ、井筒の傾動 1 1 0 0 1 - 別事業で対策 承水路工 21号 38 m S56.2.27 軽微な補修 水路部分更新 0 0 0 0 2 3 排水路更新 38.0 m ¥13,400 ¥509,000 排水路工 7号 19 m S56.2.27 問題なし 問題なし 0 0 0 0 2 -排水路工 7号 CF500 25 m S58.1.24 軽微な補修 土砂上げ必要 0 0 0 1 2 4 土砂上げ 1.0 箇所 ¥62,000 ¥62,000 集水井 2号 φ3000mm×H14m、ライナープレート 1 基 H4.2.24 監視 バーティカルスティフナーやライナー表面の錆 1 1 0 0 1 -排水路工 31号 現場打ち水路 B1.5×H1.2m 75.2 m H11.3.26 補修・更新・要詳細調査 上流部の崩壊による埋没箇所あり 0 0 0 0 2 3 排水路更新 1.0 箇所 ¥3,000,000 ¥3,000,000 杭打工 5号 H鋼杭 5～6m×6本 6 本 S59.3.19 補修・更新・要詳細調査 周囲の変状大 1 0 0 0 2 - 別事業で対策 杭打工 5号 鋼管杭φ400×t=16mm 12 本 S59.10.26 補修・更新・要詳細調査 周囲の変状大 1 0 0 0 2 - 別事業で対策 集水井 1号 φ3500mm×H7.5m、ライナープレート 1 基 H10.2.20 監視 著しい変状なし 1 1 0 0 2 -杭打工 1号 鋼管杭 φ400×t=26mm、10本 10 本 H5.2.1 監視 全体把握困難 1 0 0 0 3 -杭打工 H4災関1号 鋼管杭 φ250×t=26mm 29 本 H5.3.19 監視 全体把握困難 1 0 0 0 3 -護岸工 2号 ブロック積護岸 136 m H13.3.30 軽微な補修 河床の洗掘あり(根継ぎで対応) 0 0 0 0 - 3 根継工法 60.0 m3 ¥74,230 ¥4,454,000 護岸工 3号 ブロック積護岸 103 m H13.10.9 軽微な補修 河床の洗掘あり。地すべり地形の末端部であるため、詳細調査 0 0 0 0 - 3 根継工法 60.0 m3 ¥74,230 ¥4,454,000 排水路工 鉄筋コンクリートU型150 20.4 m H5.3.19 軽微な補修 土砂上げ必要 0 0 0 1 - 4 土砂上げ 1.0 箇所 ¥62,000 ¥62,000 横孔ボーリング H4災関1号 SGPφ40mm 630 m H5.3.25 軽微な補修 脱管の補修 0 0 0 0 - 4 パイプ補修 1.0 箇所 ¥36,000 ¥36,000 横孔ボーリング H4災関2号 SGPφ40mm 320 m H5.3.19 軽微な補修 脱管の補修 0 0 0 0 - 4 パイプ補修 1.0 箇所 ¥36,000 ¥36,000 横孔ボーリング H4災関4号 VPφ40mm 240 m H5.3.19 補修・更新・要詳細調査 集水井と合わせて整備。沈下 0 0 0 0 - 3 洗浄工 1.0 箇所 ¥1,000,000 ¥1,000,000 横孔ボーリング 4号 VPφ40mm 150 m H11.1.27 軽微な補修 脱管を修復 0 0 0 0 - 4 パイプ補修 1.0 箇所 ¥36,000 ¥36,000 横孔ボーリング 8-1,8-2号 VPφ40mm,37m×9本 333 m H5.10.4 軽微な補修 脱管を修復 0 0 0 0 - 4 パイプ補修 1.0 箇所 ¥36,000 ¥36,000 集水井 10号 φ3000mm×H12m、ライナープレート 1 基 S56.10.28 監視 バーティカルスティフナーに腐食や井筒の植生 1 1 0 0 3 -集水井 3号 φ3500mm×H30.5m、ライナープレート 1 基 H9.12.2 監視 著しい変状なし 1 1 0 0 3 -集水井 6号 φ3000mm×H12m、ライナープレート 1 基 S57.9.2 緊急対応 バーティカルスティフナーや井筒の傾斜 1 1 0 0 1 - 別事業で対策 集水井 9号 φ3000mm×H12m、ライナープレート 1 m S59.1.23 監視 腐食は少ない 1 1 0 0 3 -承水路工 10号 CF350 50.7 m H14.3.18 監視 所在不明 0 0 0 0 - -杭打工 3号 鋼管杭φ400×t=26mm 10 本 H5.2.1 監視 所在不明 横孔ボーリング 3号 SGPφ50mm 164 m H5.2.1 補修・更新・要詳細調査 腐食及び目詰まりが顕著 0 0 0 0 - -横孔ボーリング H8災関5号 SGPφ50mm,80m×10本 800 m H9.9.29 監視 所在不明 0 0 0 0 - -堰堤工 1号 コンクリート製 W20m、H8.5m 1 基 H1.3.22 問題なし 問題なし 0 0 0 0 - -承水路工 9号 CF350 76 m H1.3.22 軽微な補修 土砂上げ必要 0 0 0 1 - -排水路工 4号 CF400 54 m H1.3.22 軽微な補修 土砂上げ必要 0 0 0 1 - -○判定基準 当期事業費 ¥0 優先度1 = (公共レベルⅠor災害履歴あり) + 計画重要度高 当期事業で実施 → 優先度1 + 異常あり 次期事業費 ¥0 優先度2 = (公共レベルⅡ) + 計画重要度高 次期事業で実施 → 優先度2 + 異常あり 次期以降事業費 ¥13,417,000 = (公共レベルⅠor災害履歴あり) + 計画重要度低 次期以降で実施 → 優先度3 + 異常あり 維持修繕費 ¥552,000 優先度3 = (公共レベルⅡ) + 計画重要度低 → その他 + 異常あり = (公共レベルⅢ) + 計画重要度高 維持修繕 → 土砂上げ、パイプ補修等簡易な修繕 対策しない= 公共レベルⅣ D-1 A-1 A-2 A-3 B-1 C-1 C-2 Ⅳ 0 Ⅲ 0 Ⅳ 0 Ⅲ 1 Ⅱ 0 Ⅲ 1 Ⅲ 1
○○地区地すべり防止施設一覧表
種類 名称 ブロック 構造 数量 竣工年月日 費用 防止施設重要度 長寿命化計画 総合評価 要因 ブロック重要度 数量 単位 単価 対策工法25
