平成 27年 4 月消防法改正 275 未満の小規模福祉施設にも設備の設置が義務化従来のの問題点を解消! ミニの優れたポイントは火災を早期に感知し瞬時に自動で消火を行うことで初期火災に大きな威力を発揮しますは従来のと比べ設置施設に負担の少ない自動消火設備です消防法施行令

(1)

大規模施設小規模施設

0㎡ 130㎡ 275㎡ 3,000㎡ 10,000㎡

基準面積1,000㎡^※ スプリンクラー設備

スプリネックス

パッケージ型自動消火設備Ⅰ型

特定施設水道連結型スプリンクラー設備

スプリネックス

パッケージ型自動消火設備Ⅰ型【緩和型】

スプリネックスミドル

延べ面積

スプリネックスミニ

パッケージ型自動消火設備Ⅱ型

がそれぞれのおすすめ設置面積範囲です。

※掲載商品は予告なく仕様・価格その他を変更する場合がありますのでご了承ください。 ※本カタログの写真は印刷のため実際の色とは多少異なります。

http://www.moritamiyata.com

本社：〒105-0014 東京都港区芝2-5-6 芝256スクエアビル8階

ご用命は

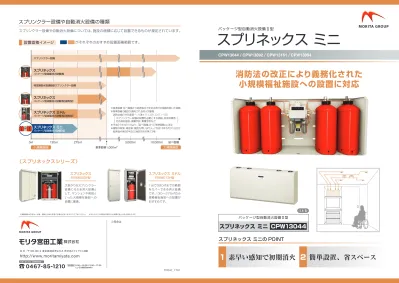

消防法の改正により義務化された小規模福祉施設への設置に対応

パッケージ型自動消火設備Ⅱ型

スプリネックスミニ CPW13044

スプリネックスミニパッケージ型自動消火設備Ⅱ型

&3: &3: &3: &3:

〈スプリネックスシリーズ〉

設置面積イメージ

スプリンクラー設備や自動消火設備の種類

スプリンクラー設備や自動消火設備については、施設の面積に応じて設置できるものが規定されています。

大掛かりなスプリンクラー設備に代わる消火設備として、マンションや病院といった大規模な施設への設置に最適。

スプリネックス

FSSM500Ⅳ型

1台で390㎡までの範囲をカバーできる消火設備です。130〜275㎡の小規模福祉施設への設置がおすすめです。

スプリネックスミドル

FSSM013H型

※基準面積：延べ面積から総務省令で定める部分の面積を除いた面積

※基準面積の概念が適用される防火対象物

消防法施行令別表第一、六項イ（1）、（2）、ロ（1）〜（5）

※平成27年3月1日より、「延べ面積」から「基準面積」に改正

※建物は新築・増改築・既設を問いません。（平成16年5月31日付け総務省令第92号及び消防庁告示第13号）

スプリンクラー設備の設置を必要とする病院、有床診療所、

社会福祉施設、盲聾学校、養護学校など

( )

スプリネックスミニの POINT

素早い感知で初期消火

1 2 簡単設置、省スペース

(2)

※湿式の場合。

275 ㎡以上で設置養護老人ホーム、救護施設、

乳児院など

すべてに設置養護老人ホーム、乳児院

※の要件に該当したら設置救護施設、障害児入所施設、

障害者支援施設

スプリネックスミニは火災を早期に感知し、瞬時に自動で消火を行うことで、初期火災に大きな威力を発揮します。スプリネックスミニは従来の特定施設水道連結型スプリンクラーと比べ、設置施設に負担の少ない自動消火設備です。

スプリネックスミニの優れたポイント

従来の特定施設水道連結型スプリンクラーの問題点を解消!

大量

スプリネックスミニ

水の４倍の消火性能を持つ消火薬剤により消火。冷却効果、浸透性、再燃防止効果も優れる。

特定施設水道連結型スプリンクラー

大量の水で抑制。放水時間は 20分以上。

コンパクト設計なうえ、複雑な配管工事が不要。点検や取り外しが簡単。

建物全体にわたる大掛かりな水道の配管工事が必要。ポンプユニットなどを使用する場合は、法定点

検が別途必要。

本体内に消火薬剤を貯蔵しているので、断水時も安心。リチウム電池式なので停電時にも消火可能。

水道・外部電源を利用しているため、断水・停電・凍結（※）の際は作動しない。

中性の消火薬剤を使用するため、

身体に優しい。また、放射する薬剤量は最大18L（標準タイプの場合）

で、消火後の水損も軽微。

600L以上の水を放水するため、

水損被害が大きい。

1. 素早く感知・消火

2. 水の４倍の消火性能 3. 断水・停電・凍結に強い

4. 省スペース、簡単工事 5. 消火後の水損が軽微

2 種類の感知器が火災を感知し、消火もスピーディ。初期火災のうちに消火可能。

熱により開放・放水する。放水開始にやや時間が必要。火災抑制できるが、消火能力は低い。

消防法改正のポイント

設置義務化

火災発生時に自力で避難することが困難な者が入所する社会福祉施設において、

現在延べ面積275㎡以上のものに設置が義務付けられているスプリンクラー設備について、原則として延べ面積にかかわらず設置することを義務付ける。

(総務省消防庁：消防法施行令の一部を改正する政令等より抜粋)

スプリネックスミニは新しい法設置基準に対応しています。

改正前改正後

※要件 : 障害支援区分が４以上で、「介助がなければ避難できない人」が全入所者の８割を超える場合。

消防法施行令消防予第492号（平成25年12月27日）の改正により、平成27年4月1日から小規模・大規模に関わらず、介助がなければ避難ができない高齢者・障害者が多く入居する施設のスプリンクラー設置が義務化されました。既存建物に於いては平成 30年3月末までに設置する必要があります。

275㎡未満の小規模福祉施設にも

スプリンクラー設備の設置が義務化。

平成27年4月消防法改正

作動のスピード、消火後の素早い復旧が奏功事例により証明されています。

スプリンクラー設備改正令などのスケジュール

設置義務化

設置義務化新築

既存経過措置

スプリネックスミニは小規模福祉施設への設置を目的に設計された自動消火設備です。延べ面積275㎡

未満の福祉施設（施行令別表第一（6）項ロ（1）〜（5）

に掲げる防火対象物）において、スプリンクラー設備の代替として設置できます。

大掛りな配管工事が不要なうえ、優れた感知性能と高い消火性能で、初期消火します。

昭和63年に設置開始以降、平成６年から平成28年までに19件の出火による作動事例が報告されていますが、全てに於いてスプリネックスシリーズは消火しております。早期に消火することにより人的被害はゼロです。また水損も少なく、素早い復旧が可能です。

平成27年4月1日施行日

平成30年３月31日公布日

平成25年12月27日

※設置につきましては、各所轄消防にお問い合わせください。

1 2

(3)

※CPW13044設置時のイメージ ※CPW13092設置時のイメージ

※CPW13161設置時のイメージ ※CPW13094設置時のイメージ

大掛かりな配管工事や専用電源工事を必要としないスプリネックスミニは、導入しやすくメンテナンスが簡単です。また、施設の状況や壁の材質に合わせ、4機種から選択できます。そのため、普段の生活や建物に、

負担をかけないスムーズな設置が実現できます。

施設の建築条件に合わせ、選べる機種と設置パターン

特定施設水道連結型スプリンクラーと同等以上の消火性能 !

多くの実績を持つスプリネックスが小規模福祉施設に最適化 ! !

既存の収納スペースを利用することで、本体をすっきりと収められます。

部屋を広く使うなら、本体下のスペースが活かせる壁掛け設置もおすすめです。

スリムな縦長のため、居室のコーナーに置くことで居住性が維持できます。

配管＋設置パターン例製品ラインアップ

※スプリネックスミニの配管は、天井裏に収納することも露出させることもできます。

準不燃以上の壁材を内装に使用

［例］・コンクリート・レンガ・陶磁器質タイル・石綿スレート

・フレキシブルボード・金属板・硝子・モルタル

・しっくい・石・ロックウール・グラスウール

・ガラス繊維混入セメント板（厚さ3mm以上）

・繊維混入珪酸カルシウム板（厚さ5mm以上）

・石膏ボード（厚さ9mm以上）

準不燃未満の壁材（木質材料等）のみを内装に使用

標準

タイプ

標準

タイプ

標準

タイプ

標準

タイプ

36L

タイプ

36L

タイプ

壁掛け設置収納設置

室内設置

薄型のため、壁際に設置することで、部屋に圧迫感を与えることなく利用できます。

室内設置壁

材

設置場所例：押入れ（天袋）、廊下など設置パターン：

^{壁掛け設置収納設置}

CPW13044

設置場所例：リビング、寝室など設置パターン：

^収納設置 ^室内設置

CPW13161

設置場所例：リビング、寝室など設置パターン：

CPW13094 CPW13092

設置場所例：クローゼット、押入れなど

設置パターン：

(4)

900 180

400

380

830

205 230

1400

205

830

734 195

認定番号

種別

防護面積

消火薬剤薬剤容量使用温度範囲放射時間接続銅管

感知器

格納箱サイズ（mm）

総質量

特長

認定番号

種別

防護面積

消火薬剤

薬剤容量

使用温度範囲

放射時間

接続銅管

感知器

格納箱サイズ（mm）

総質量

特長

CPW13161 CPW13044

CPW13094

CPW13092

CPW13044 CPW13092

構造図

PGA-001号

パッケージ型自動消火設備Ⅱ型 13㎡（8畳間相当）

第三種浸潤剤等入り水（品評剤第13 〜 2号）

16L（4L×4本）

0℃〜＋40℃

約18秒（於20℃）

φ10mm（最長10m）

検出方式の異なる2つの感知器（国家検定合格品）

H400×W900×D180 約43㎏

受注

PGA-002号

18L（9L×2本）

0℃〜＋40℃

約28秒（於20℃）

H830×W380×D205 約44㎏

受注

PGA-003号

16L（16L×1本）

0℃〜＋40℃

約24秒（於20℃）

H1,400×W230×D205 約42㎏

CPW13161

受注

PGA-009号

第三種浸潤剤等入り水（品評剤第27〜1号）

36L（9L×4本）

0℃〜＋40℃

約28秒（於20℃）

H830×W734×D195 約87kg

CPW13094

受注

発注を受けてから生産する受注生産品受注

廊下廊下

廊下廊下バルコニーバルコニー階段

階段

階段階段クローゼット

クローゼット

機能訓練室約40㎡

静養室約7㎡

玄関玄関収納スペース約7㎡

収納スペース約7㎡

約24㎡居室居室約24㎡

居室約11㎡居室約11㎡

本体

定温式スポット型感知器差動式スポット型感知器ノズル

物入

物入物入物入

トイレトイレトイレトイレ

浴室浴室

脱衣室脱衣室押入押入

押入押入押入押入

収納設置室内設置

室内設置

収納設置壁掛け設置

壁掛け設置収納設置

室内設置

2F

1F

事務所約22㎡事務所約22㎡

建物内の設置イメージ

●

1台あたり最大13㎡の防護面積を消火します。

●

玄関・廊下・階段・トイレ・浴室（脱衣室）・収納（2㎡未満のもの）には設置不要です。

事務所約16㎡事務所約16㎡

スプリネックスミニはコンパクト設計なうえ、複雑な配管工事が不要。

部屋単位で柔軟に導入することができます。設置の一例を紹介します。

部屋単位で柔軟な導入が可能

5 6

(5)

多くの設置実績を誇るスプリネックスを小型化小規模施設で高い効果を発揮

パッケージ型自動消火設備Ⅰ型【緩和型】

スプリネックスミドル FSSM013H

スプリネックスミドルパッケージ型自動消火設備Ⅰ型【緩和型】

)660+

※掲載商品は予告なく仕様・価格その他を変更する場合がありますのでご了承ください。 ※本カタログの写真は印刷のため実際の色とは多少異なります。●認定合格品

http://www.moritamiyata.com

本社：〒105-0014 東京都港区芝2-5-6 芝256スクエアビル8階

ご用命は

スプリネックスミドルのPOINT 消火の現場が、スプリネックスの威力を実証する。

素早い感知で初期消火

1 _{小規模施設への}

設置に対応簡単設置、省スペース 3

2

ますます多用途に展開が拡大。

平成6年3月、北海道A病院の病棟廊下に放置してあった車椅子の毛布から出火、火は一瞬のうちに天井近くまで達したが、すぐに感知器が作動し、スプリネックス本体が作動、瞬時に消火しました。原因はタバコの不始末、被害は車椅子1台と壁及び廊下が多少濡れた程度で、あと数分消火が遅れたら壁から天井へと延焼し、煙の充満で大混乱となるところでした。当日、入院患者さんも動揺することなく、業務も支障なく平常通り行われました。

●病院関係者の話

一瞬のうちに消火したのには驚いた。周囲に延焼する前に消し止めたこと、薬剤の後始末にウエスやモップで拭き取る程度で後かたづけにも時間が掛からず、業務に支障なかった。大事に至らず本当に良かった。

作動のスピード、消火後の素早い復旧が消火事例により証明されています。

昭和63年に設置開始以降、平成6年から平成28年現在に至るまでに19件の出火に依る作動事例が報告されていますが、全てに於いて消火を致しております。早期に消火する事により人的被害はゼロです。建物に対する損傷も軽微にとどまっております。

消火例1

平成8年9月、千葉県B病院事務所内のカルテ整理棚から出火、当日は病院が休みで火災報知器に気がついた当直の医院長が駆けつけたときには、既にスプリネックスが作動し、火は完全に鎮火していました。原因は放火によるものとみられていますが、感知が早く、素早く消火したため損害はカルテ整理棚及びカルテの一部焼失とコンピューターに薬剤がかかっただけと軽微ですみました。又、水損も少なく後始末も簡単に済み翌朝からの業務も平常通り行われました。

●病院関係者の話

病院はカルテが財産で、これを失うことは病院が倒産するに等しく、もしスプリンクラーを設置していたら、焼失を免れたとしても水損で甚大な被害を被ったことが想像でき、スプリネックスを設置したことは正解であったと思う。

消火例2

スプリネックス設置実績

設置年月病院社会福祉

施設ストアー共同住宅一般合計 H28.3.迄 663 1,017 115 778 145 2,718件右記のような設置実績を誇る「スプリネックス」は、スプリンクラー設備を設置しなければ

ならない防火対象物に対し「総務省令第92号及び消防庁告示13号」を適用して設置するケースがさらに増加。これまでの設置実績は、社会福祉施設、旅館、ホテル、ペンションから、スーパー、各種学校、研修所、図書館、飲食店、多用途テナントビル、さらに神社や文化財まで幅広く、今後はさらに多用途の展開が見込めます。

より消火を確実にするために

スーパーボックス

パッケージ型消火設備Ⅰ型 SBW80Ⅱ型第三種浸潤剤等入り80L

●補助散水栓設備の代わりにも威力を発揮!

性能規定の導入による告示化により、パッケージ型自動消火設備Ⅰ型「スプリネックス」を設置する防火対象のなかに、補助散水栓設備に代わる設備としてパッケージ型消火設備の設置が認められました。

●屋内消火栓設備の代わりにも使用可能!

右表の通り、新たに屋内消火設備に代わる設備としてパッケージ型消火設備の設置が認められました。

パッケージ型消火設備Ⅰ型の設置基準

認定合格品（PG-029号）

防火対象物設置方法

耐火建築物耐火建築物以外水平距離防護面積（階ごと）

SBW80Ⅱ

6階以下で延べ面積3,000㎡以下 3階以下で延べ面積2,000㎡以下 20m以下

850㎡以下 25.5m

ホース長さ

※補助散水栓設備の代替として使用する場合は設置基準別途

導入事例

オプション

(6)

大規模施設小規模施設

0㎡ 130㎡ 275㎡ 3,000㎡ 10,000㎡

基準面積1,000㎡^※ スプリンクラー設備

スプリネックス

パッケージ型自動消火設備Ⅰ型

スプリネックス

スプリネックスミドル

延べ面積

スプリネックスミニ

パッケージ型自動消火設備Ⅱ型

がそれぞれのおすすめ設置面積範囲です。

人と建物に配慮した消火薬剤がもたらす

安全で効率的な消火の可能性

大掛かりな設置工事の必要がなく、天井点検口があれば短時間で設置可能。

維持管理も簡単です。

大掛かりなスプリンクラー設備に代わる消火設備として、マンションや病院といった大規模な施設への設置に最適。

設置工事・維持管理が簡単。

大規模な消火用貯水槽を設置する必要がなく、配管径も34mmとスリム。

施設の状況に左右されない省スペースを実現します。

省スペース。

大量の水ではなく、わずか108リットルの少量の消火薬剤を使用するので、

放射により室内が水びたしになる二次災害の心配が少なく安心です。

放射による二次災害が少なく安心。

スプリネックスミドルの3つの特長

〈スプリネックスシリーズ〉

3 2 1

スプリンクラー設備と同等以上の防火安全性能を、建物や人に負担をかけずに実現。

薬剤をコンパクトにパッケージしたシステムだから、導入しやすく維持管理が簡単。

万一の際も被害の拡大を防ぐ、消火システムです。

設置面積イメージ

スプリンクラー設備や自動消火設備の種類

スプリンクラー設備や自動消火設備については、施設の面積に応じて設置できるものが規定されています。

イメージ

1台で390㎡までの範囲をカバーできる消火設備です。130〜275㎡の小規模福祉施設への設置がおすすめです。

部屋ごとに設置する小型ユニットなので、

130㎡未満の小規模な施設への設置に最適。特にビルや共同住宅の一角で運営するような福祉施設への導入におすすめです。

スプリネックス

FSSM500Ⅳ型

スプリネックスミドル

FSSM013H型

スプリネックスミニ

CPW13044/CPW13092/CPW13161

※基準面積：延べ面積から総務省令で定める部分の面積を除いた面積

※基準面積の概念が適用される防火対象物

消防法施行令別表第一、六項イ（1）、（2）、ロ（1）〜（5）

※平成27年3月1日より、「延べ面積」から「基準面積」に改正

※建物は新築・増改築・既設を問いません。（平成16年5月31日付け総務省令第92号及び消防庁告示第13号）

スプリンクラー設備の設置を必要とする病院、有床診療所、

社会福祉施設、盲聾学校、養護学校など

( )

1 2

(7)

消火薬剤は、型式基準に適合し消火性能は水の 4倍。冷却効果・浸透性・再燃防止効果にも優れ、

スプリンクラー設備に代わる同等以上の消火性能を条件とする厳しい認定試験に合格しています。

水の4倍の消火性能で、

優れた非再燃性!

※第三種浸潤剤等入り水使用。

大量の水で消火。

消火は水で行うため無害。

大量の水で抑制。放水時間は約 20分。600L以上の水を放水するため、水損被害が大きくなります。

スプリネックスミドル

スプリネックススプリネックス108 スプリネックスミドル

ミドル

皮膚にかかったり目に入っても刺激や影響が極めて少ない中性の消火薬剤を使用しています。消火薬剤の経年変化も極めて安定しています。

消火薬剤はpH6.5の中性で刺激が極めて少なく安心 !

ただし配管内での経年変化により赤サビや腐敗が生じます^※。

1.消火性能の高さ

2.消火薬剤の安全性 3.感知スピードの速さ

4.作動の信頼性・正確性 5.設置条件の柔軟性

スプリンクラー設備と同等以上の

防火安全性能を生む、高性能消火ユニット。

スプリンクラー設備が必要とされる施設において、スプリンクラー設備と同等以上の防火安全性能をもつ「スプリネックスミドル」。

365日24時間、初期消火をより安全に行う高機能パッケージが、万一の際に皆さまを守ります。

スプリネックスミドルと特定施設水道連結型スプリンクラー設備の特徴の比較

分岐管放出口

感知器選択弁

pH1

酸性アルカリ性

pH7 pH14

pH6.5の

中性

1 本体ユニット放出口

（ノズルカバー型・ø150）

2

放出口

（化粧カバー型・ø65）

3 選択弁 4 分岐管

6 ^差動式_{スポット型感知器} 5 ^定温式_{スポット型感知器}

●スプリネックスミドルの作動フロー図

火災発生

感知器1作動

感知器2作動

消火薬剤放射

消火

●表示灯「火災」点滅

●本体扉監視灯点滅

●移報端子出力監視用受信機表示

●受信盤ブザー鳴動

●表示灯「火災」点灯に切り替わる

●火災区画へ通じる選択弁開放

●加圧ガス起動薬剤貯蔵容器加圧

●消火薬剤が配管へ流れる

●出火区画の複数の放出口から一斉放射（薬剤量108L）

●消火設備作動から放射開始まで30秒以内

●放射時間約60秒

温度上昇

2種類の感知器

消火設備作動自動火災報知設備用感知器の使用で火災の

感知スピードが速く、火災場所で1系統の放出口が一斉に消火薬剤を放射。初期火災の間に完全消火を行います。

感知・消火のスピードが速い !

放水開始にやや時間がかかる。

特定施設水道連結型スプリンクラー設備特定施設水道連結型

スプリンクラー設備

スプリネックスミドルスプリネックス

ミドル

特定施設水道連結型スプリンクラー設備特定施設水道連結型

スプリンクラー設備

加熱すると開放・放水する感熱分解機構を備えた閉鎖型ヘッドのため、常時止水。感熱部分を分解するのに時間がかかるため放水開始が遅くなります。

感知方式の異なる2つの感知器両方が火災を感知して初めて本体が作動するシステムなので、誤放射の発生率が極めて低くなります。

感知器の一方が感知した際にはブザー、移報信号で火災発生を知らせます。

誤放射の発生率は低い !

誤放射の発生率は低い。

ヘッドの感熱部分を火災の熱が溶かすまで時間がかかり、火災感知の鈍さがある一方、誤放射の発生率は低くなります。

水道・外部電源を利用しているため、

断水・停電・凍結（※）の際は作動しない。

消火薬剤は本体に貯蔵され配管部分は常に空の状態なので、腐食や地震による液漏れ・凍結の心配がありません。

地震に強く、

凍結の心配がない !

スプリネックスミドル消火システム

1.スプリネックスミドルは、1台で13㎡の防護範

囲を消火し、最大警戒区域面積は390㎡です。

2.感知方式の異なる2種類の感知器の一方が火

災を感知するとブザーで火災を知らせ、もう一方の感知器が作動して初めて、火災発生現場の系統が作動し、選択弁が開き、1系統の放出口から108Lの消火薬剤を放射して確実に消火し、再燃を防ぎます。

3.メイン配管は消火薬剤容器から最遠端の防護

区域まで、60m以内となっております。

2種類

の感知器

4

^倍の

消火性能

凍結

の心配がない

感知スピードが

速い

※湿式の場合

(8)

ベランダ

廊下

中継盤

感知・消火フロー

●

❶ ●❷

火災発生

中継盤信号遮断

0.9m以上

廊下

0.9m以上

隣接する警戒区域の設置方法

区画●

第1報

区画●

第2報

区画●

放射開始

区画●

第1報

区画●

第2報

SGP25AまたはSUS25Su

（本体〜分岐管の最大長さ60m）

メイン選択弁

分電盤

（専用電源）

移報信号線感知器中継盤感知器：警報線（AE0.9）

選択弁：耐熱線（HP0.9）

AC100V

1つの防護区画は13㎡以内で構成され、最大4個の放出口が設置されます。

受信機（監視盤）

火災警戒区域表示

本体ユニット AC100V

GND

【露出配管例】

【配管天井裏布設例】

末端弁

（プラグ付）

Yスト個別選択弁

分岐管銅管

天井火災感知器2 火災感知器1

放出口

消火薬剤貯蔵容器

（薬剤量108L）

窒素ボンベ

（10L）

作動部

ストップバルブ

（常時開）

窒素開放装置非常電源

7.2AH/10HR 受信盤

（最大30系統）

1,000㎡未満の施設については避難時間が短いこと等を考慮して改正前基準を緩和し、隣接する居室等であっても1つのユニットで対応可（=同一ユニットの共有可）とする。

その際、広い居室に設置した場合でも火災が発生した部分に有効に消火剤が放射できるよう、火災の発生場所以外の放出口からは消火剤が放射されないように措置すること。

（措置例）中継盤等により、区画●❶から消火剤が放射されたときは区画●❷からは放射されないようにする。

FSSM013H型

スプリネックス系統図

設備配置図

認定番号

種別

防護面積

消火種別薬剤対応品番

薬剤容量

使用温度範囲

放射時間

接続銅管放出口 4 個

感知器

( A N D 回路 ) 格納箱サイズ（ m m ）

総質量

受信盤ユニット

電源

特長

PGA-008号

パッケージ型自動消火設備Ⅰ型 13㎡（1系統当り）

第三種浸潤剤等入り水（品評剤第28〜1号）

WPD 108L 0℃〜＋40℃

約60秒 φ12mm（最長6m）

定温式スポット型感知器差動式スポット型感知器 H2,000×W720×D560 約350㎏

30系統付

AC100V 2A（非常電源内蔵）

受注

隣接する警戒区域が壁、床、天井、戸等で区画されていない場合は、境界部分を0.9m以上重複させて設定すること。

代表例

薄肉ステンレス鋼管および「SUS プレス」からなる配管系は、単一素材でできているので、

リサイクルが容易です。

リサイクルに適する

3

ねじ切りやロウ付けの必要がなく、また火気を使用しないので安全かつ衛生的に配管作業が行えます。また配管のリフォームにも適しています。

安全・衛生的

2

専門締付け金具による施工で簡単に設置が可能なうえ、使用する薄肉ステンレス鋼管や

「SUS プレス」は軽量で作業負荷が軽く、その分工期の短縮が図れます。

施工が簡単で工期も短い

1

ステンレス鋼管用プレス式継手「SUS プレス」も選択可能に。

スプリネックスミドルは、施工が簡単で安全性に優れ、リサイクルも容易に行えるステンレス鋼管用プレス式継手「SUS プレス」に対応しています。

●本体ユニットには最大30系統の受信盤と薬剤貯蔵容器が内蔵されています。

※消防法施行令消防予第48号(平成28年2月23日)

5 6

大規模施設 小規模施設

スプリネックス

スプリネックス

スプリネックス ミドル

スプリネックス ミニ

がそれぞれのおすすめ設置面積範囲です。

消防法の改正により義務化された 小規模福祉施設への設置に対応

パッケージ型自動消火設備Ⅱ型

スプリネックス ミニ CPW13044

スプリネックス ミニ パッケージ型自動消火設備Ⅱ型

〈スプリネックスシリーズ〉

設置面積イメージ

スプリンクラー設備や自動消火設備の種類

スプリンクラー設備や自動消火設備については、施設の面積に応じて設置できるものが規定されています。

大掛かりなスプリンクラー 設備に代わる消火設備と して、マンションや病院と いった大規模な施設への 設置に最適。

スプリネックス

1台で390㎡までの範囲 をカバーできる消火設備 です。130〜275㎡の小 規模福祉施設への設置が おすすめです。

スプリネックス ミドル

( )

スプリネックス ミニの POINT

素早い感知で初期消火

1 2 簡単設置、省スペース

スプリネックスミニの優れたポイント

従来の特定施設水道連結型スプリンクラーの問題点を解消!

大 量

水の４倍の消火性能を持つ消火 薬剤により消火。冷却効果、浸透 性、再燃防止効果も優れる。

大 量 の 水で抑 制 。放 水 時 間は 20分以上。

コンパクト設計なうえ、複雑な配 管工事が不要。点検や取り外しが 簡単。

建物全体にわたる大掛かりな水道 の配管工事が必要。ポンプユニッ トなどを使用する場合は、法定点

検が別途必要。

本体内に消火薬剤を貯蔵している ので、断水時も安心。リチウム電池 式なので停電時にも消火可能。

水道・外部電源を利用しているた め、断水・停電・凍結（※）の際は作 動しない。

中性の消火薬剤を使用するため、

身体に優しい。また、放射する薬剤 量は最大18L（標準タイプの場合）

で、消火後の水損も軽微。

600L以上の水を放水するため、

水損被害が大きい。

1. 素早く感知・消火

2. 水の４倍の消火性能 3. 断水・停電・凍結に強い

4. 省スペース、簡単工事 5. 消火後の水損が軽微

2 種 類 の 感 知 器が火 災を感 知 し、消火もスピーディ。初期火災 のうちに消火可能。

熱により開放・放水する。放水開 始にやや時間が必要。火災抑制 できるが、消火能力は低い。

消防法改正のポイント

設置義務化

スプリネックス ミニは新しい法設置基準に対応しています。

275㎡未満の小規模福祉施設にも

スプリンクラー設備の設置が義務化。

平成27年4月消防法改正

作動のスピード、消火後の素早い復旧が奏功事例により証明されています。

スプリンクラー設備改正令などのスケジュール

設置義務化

設置義務化 新築

既存 経過措置

スプリネックス ミニは小規模福祉施設への設置を目 的に設計された自動消火設備です。延べ面積275㎡

未満の福祉施設（施行令別表第一（6）項ロ（1）〜（5）

に掲げる防火対象物）において、スプリンクラー設備の 代替として設置できます。

大掛りな配管工事が不要なうえ、優れた感知性能と高 い消火性能で、初期消火します。

負 担をかけな いスムーズな 設 置が実 現で きます。

施設の建築条件に合わせ、選べる機種と設置パターン

特定施設水道連結型スプリンクラーと 同等以上の消火性能 !

多くの実績を持つスプリネックスが 小規模福祉施設に最適化 ! !

既存の収納スペースを利用することで、本体をすっきりと収め られます。

部屋を広く使うなら、本体下のスペースが活かせる壁掛け設置 もおすすめです。

スリムな縦長のため、居室のコーナーに置くことで居住性が維 持できます。

配管＋設置パターン例 製品ラインアップ

準不燃以上の壁材を内装に使用

［例］ ・コンクリート ・レンガ ・陶磁器質タイル ・石綿スレート

・フレキシブルボード ・金属板 ・硝子 ・モルタル

・しっくい ・石 ・ロックウール ・グラスウール

・ガラス繊維混入セメント板（厚さ3mm以上）

・繊維混入珪酸カルシウム板（厚さ5mm以上）

・石膏ボード（厚さ9mm以上）

準不燃未満の壁材（木質材料等）のみを 内装に使用

標準

標準

標準

標準

壁掛け設置 収納設置

室内設置

薄型のため、壁際に設置することで、部屋に圧迫感を与えるこ となく利用できます。

大規模施設小規模施設

スプリネックスミドル

スプリネックスミニ

消防法の改正により義務化された小規模福祉施設への設置に対応

スプリネックスミニ CPW13044

スプリネックスミニパッケージ型自動消火設備Ⅱ型

大掛かりなスプリンクラー設備に代わる消火設備として、マンションや病院といった大規模な施設への設置に最適。

1台で390㎡までの範囲をカバーできる消火設備です。130〜275㎡の小規模福祉施設への設置がおすすめです。

スプリネックスミドル

スプリネックスミニの POINT

大量

水の４倍の消火性能を持つ消火薬剤により消火。冷却効果、浸透性、再燃防止効果も優れる。

大量の水で抑制。放水時間は 20分以上。

コンパクト設計なうえ、複雑な配管工事が不要。点検や取り外しが簡単。

建物全体にわたる大掛かりな水道の配管工事が必要。ポンプユニットなどを使用する場合は、法定点

本体内に消火薬剤を貯蔵しているので、断水時も安心。リチウム電池式なので停電時にも消火可能。

水道・外部電源を利用しているため、断水・停電・凍結（※）の際は作動しない。

身体に優しい。また、放射する薬剤量は最大18L（標準タイプの場合）

2 種類の感知器が火災を感知し、消火もスピーディ。初期火災のうちに消火可能。

熱により開放・放水する。放水開始にやや時間が必要。火災抑制できるが、消火能力は低い。

スプリネックスミニは新しい法設置基準に対応しています。

設置義務化新築

既存経過措置

スプリネックスミニは小規模福祉施設への設置を目的に設計された自動消火設備です。延べ面積275㎡

に掲げる防火対象物）において、スプリンクラー設備の代替として設置できます。

大掛りな配管工事が不要なうえ、優れた感知性能と高い消火性能で、初期消火します。

負担をかけないスムーズな設置が実現できます。

特定施設水道連結型スプリンクラーと同等以上の消火性能 !

多くの実績を持つスプリネックスが小規模福祉施設に最適化 ! !

既存の収納スペースを利用することで、本体をすっきりと収められます。

部屋を広く使うなら、本体下のスペースが活かせる壁掛け設置もおすすめです。

スリムな縦長のため、居室のコーナーに置くことで居住性が維持できます。

配管＋設置パターン例製品ラインアップ

［例］・コンクリート・レンガ・陶磁器質タイル・石綿スレート

・フレキシブルボード・金属板・硝子・モルタル

・しっくい・石・ロックウール・グラスウール

準不燃未満の壁材（木質材料等）のみを内装に使用

壁掛け設置収納設置

薄型のため、壁際に設置することで、部屋に圧迫感を与えることなく利用できます。

室内設置壁

設置場所例：押入れ（天袋）、廊下など設置パターン：

設置場所例：リビング、寝室など設置パターン：

設置場所例：リビング、寝室など設置パターン：

設置場所例：クローゼット、押入れなど

玄関・廊下・階段・トイレ・浴室（脱衣室）・収納（2㎡未満のもの）には設置不要です。

スプリネックスミニはコンパクト設計なうえ、複雑な配管工事が不要。

多くの設置実績を誇るスプリネックスを小型化小規模施設で高い効果を発揮

スプリネックスミドル FSSM013H

スプリネックスミドルパッケージ型自動消火設備Ⅰ型【緩和型】

スプリネックスミドルのPOINT 消火の現場が、スプリネックスの威力を実証する。

1 _{小規模施設への}

設置に対応簡単設置、省スペース 3

導入事例

大規模施設小規模施設

スプリネックスミドル

スプリネックスミニ

人と建物に配慮した消火薬剤がもたらす

大掛かりなスプリンクラー設備に代わる消火設備として、マンションや病院といった大規模な施設への設置に最適。

スプリネックスミドルの3つの特長

1台で390㎡までの範囲をカバーできる消火設備です。130〜275㎡の小規模福祉施設への設置がおすすめです。

130㎡未満の小規模な施設への設置に最適。特にビルや共同住宅の一角で運営するような福祉施設への導入におすすめです。
