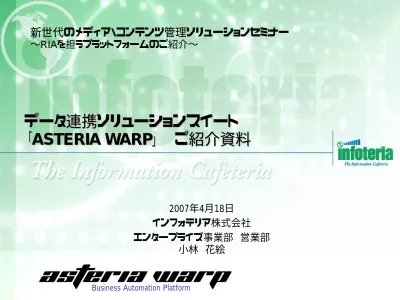

データ連携ソリューションスイート
データ連携ソリューションスイート
「
「
ASTERIA WARP
ASTERIA WARP
」
」
ご
ご
紹介資料
紹介資料
2007年4月18日
インフォテリア株式会社
エンタープライズ事業部 営業部
小林 花絵
例えば・・・
その１：社内システム連携基盤として
社内に散在していたシステムやデータを有機的に連携させる事が出来る
Ｏｒａｃｌｅ ③社内グループウェア： Ｎｏｔｅｓ/Ｄｏｍｉｎｏの 社員ＤＢ （レコード) （CSV) （ＸＭＬ) ②社内システムＡ ＸＭＬファイル形式で管理 ④会計システム ⑤販売管理システム ①人事マスターＤＢ Ｏｒａｃｌｅ ＤＢで管理 ＤＢ２ ＵＤＢで管理 ＣＳＶファイルで管理 ⑥分析用データマート ＳＱＬ Ｓｅｒｖｅｒで管理 ＩＢＭ ＤＢ２/ＵＤＢ ＩＢＭ Ｌｏｔｕｓ Ｎｏｔｅｓ/Ｄｏｍｉｎｏ Ｍｉｃｒｏｓｏｆｔ ＳＱＬ Ｓｅｒｖｅｒ （レコード) （レコード)例えば・・・
その２：商品データベースの自動チェック
データベースの情報を監視して最新情報をWebサイトへ反映する
Webサイト 商品データベース 更新をチェックして データを収集 自動更新 登録・更新例えば・・・
その３：Excelと連携をした販売管理
メールやエクセルを利用した連携を自在に行うことが出来る
Mailサーバ DB 管理者 本社 顧客A 顧客B 顧客C メール送信 (Excel添付) ASTERIAがメール を自動受信 添付されたExcel ファイル内のデータを 抽出/変換 基幹システムDBへ データ格納 処理結果を管理者に メールで通知例えば・・・
その４：データ分析のための事前データ収集
散在するデータをかき集めてきて、整理をする
Cyber Luxeon Bシステム （XML DB） Aシステム （RDB） ORACLE BIツールデータ抽出
分析資料
・データ収集
・マージ
・クレンジング
・データ分析
データ収集
データ登録
様々なCSVや ExcelデータEIP
EIP
Work
Work--FlowFlow FrontFront--EndEnd
B2B B2B Web Web EDI EDI Mail Mail Mainframe
Mainframe ERPERP BackBack--EndEnd
CRM CRM BI BI OLAP OLAP BPM BPM
ASTERIA WARP
ASTERIA WARP
とは
とは
ASTERIA WARPは、企業の中に散在する異なるシステムやデータを「つ
ないだり（連携）」、「加工したり（変換）」することで、
業務の信頼性や作業
の軽減を実現
します。
連携を実現する
連携を実現する
2
2
つの機能
つの機能
■コーディングレスを追求したGUIの開発環境 −コンポーネントをキャンバス上でつなぐだけ！ ■可視化され、引継ぎが容易なシステムを構築 ■他システムや外部アプリケーションと連携して、 様々な処理を行うことも可能 −現存資産の有効活用 ■簡単な設定のみで各処理を実現 −センサー/フィルター/ジョイントという3STEP で、アクション（実行したい処理内容）を選択し必 要項目を設定するだけ ■内部的にキューへデータを格納 −３STEP間のデータ保証の実現 ■処理状態をパイプラインモニタから確認可能 −管理画面の開発は不要 パイプラインサービス フローサービス 相互連携 ジョイント センサー アクションASTERIA WARP Standard Edition
A
A
STERIA WARP
STERIA WARP
の特徴
の特徴
1.
1.
ハブ型のデータ連携サーバー
ハブ型のデータ連携サーバー
・ 接続先システムにクライアントモジュールの導入は不要
2.
2.
開発生産性の高い
開発生産性の高い
GUI
GUI
ベースの開発環境
ベースの開発環境
（
（
Graphical
Graphical
Language
Language
）
）
・ コンポーネント化された処理アイコンを並べて設定していくだけで開発が可能
−ノンコーディングでの開発 −外部プログラムとの組み合わせも可能 ・開発結果がGUI化されて残るために担当者が変わっても引き継ぎが容易
−フローを極力標準化することで開発生産性も向上＋新機能
＋新機能
【
【
パイプラインサービス
パイプラインサービス
】
】
・ Ｗｅｂブラウザ上で必要な項目を選択のみの“設定”だけで開発が可能
−プログラム言語など特別なスキルは不要3.
3.
実績ある信頼性の高い製品
実績ある信頼性の高い製品
・ 300社を超える導入実績
・ 金融・報道機関などのクリティカルなシステムでも採用される信頼性
・ 国内EAI製品出荷本数でNo.1シェアを獲得
ASTERIA
特徴的な連携機能
特徴的な連携機能
ASTERIA WARPを活用することで日常業務の軽減・自動化を実現します
Ｅｘｃｅｌ連携
（オプション）ＰＤＦ出力
メール自動送受信連携
Ｎｏｔｅｓデータ連携
（オプション）導入率約20％
導入率約50％
Ｗｅｂサイト連携
（オプション）・ Ｅｘｃｅｌを様々なシステムのフロントエンドとして利用
・ 取引先とＥｘｃｅｌ/メールによる企業間データ連携・自動化
・ ＰＤＦをメールやＷebと組み合わせて自動配信
・ Ｎｏｔｅｓデータをシステム連携対象に組み込み
・ Ｗｅｂサイトを自動巡回してファイル取得＆自動取込
ASTERIA WARP
ASTERIA WARP
開発環境：フローデザイナー
開発環境：フローデザイナー
①
①
豊富な機能（デバッグ機能など）を標準搭載し、統合ＧＵＩ開発環境を提供する
フローデザイナーにより、各種処理プログラム開発を
コーディングレス
で実現。
ＡＳＴＥＲＩＡコンポーネント ＲＤＢ出力 ＨＴＴＰ送信 ファイル入力 添付メール送信 ＦＴＰ出力 マッピング フローデザイナー＜メイン画面＞ASTERIA WARP
ASTERIA WARP
開発環境：フローデザイナー
開発環境：フローデザイナー
②
②
容易なフィールド間の定義。 マッパーコンポーネント マッピング画面 ① 画面左側（インプットウィンドウ）からマッピングしたい右 側（アウトプットウィンドウ）の項目へ接続線をドラッグし ます。 ② 変換や計算等が必要な場合には豊富な関数群（ Mapper関数）を間にセットし、プロパティを設定します。 ・・・以上を繰り返します。 マッパーコンポーネント マッピング画面 ① 画面左側（インプットウィンドウ）からマッピングしたい右 側（アウトプットウィンドウ）の項目へ接続線をドラッグし ます。 ② 変換や計算等が必要な場合には豊富な関数群（ Mapper関数）を間にセットし、プロパティを設定します。 ・・・以上を繰り返します。フロー
フロー
を
を
呼び出
呼び出
す様々な
す様々な
方法
方法
スケジューラ
ASTERIAのスケジュール機能を利用し、定められた日時にフローを起動。 例）毎月○日○時に起動、○分おきに起動などURLトリガー
フローに対してASTERIAがユニークなURLを発行し、そのURLにアクセス があった時にフローを起動 例）ユーザがWEBシステムにデータ入力し、そのリクエストを受け連携コマンドライン
外部コマンドより起動 例）ジョブ管理ツール等からASTERIAのコマンドを実行させ起動FTPトリガー
ASTERIA内のFTPサーバ機能を利用し、ファイル受信終了で起動 例）他システムからFTPでファイルを転送し、そのファイルを連携SOAPトリガー
任意のSOAPクライアントからリクエストを受けて起動 例）クライアントからSOAPリクエスト受け起動導入効果：生産性とメンテナンス性の高さ
導入効果：生産性とメンテナンス性の高さ
z インターフェース開発の一元管理
テクノロジ、ミドルウェアの差異や技術者の癖やスキルレベルをASTERIAが吸収z コーディングレス開発モデル
圧倒的な生産性、繰り返し開発によるユーザー要件・環境変化への迅速な対応z GUIによるシステムの可視化
処理を属人化させず、担当者が変更した際の移行工数が大きく削減 ASTERIA ASTERIA導入後の導入後の 構築コスト 構築コスト アプリケーション アプリケーション ビジネスロジック ビジネスロジック 設計開発 設計開発 他システムとの 他システムとの インターフェース開発 インターフェース開発 システム保守 システム保守 （インターフェース開発部分） （インターフェース開発部分） ドキュメント作成 ドキュメント作成 アプリケーション アプリケーション ビジネスロジック ビジネスロジック 設計開発 設計開発 ドキュメント作成 ドキュメント作成 削減 ASTEIRA ASTEIRAの効果の効果 従来の 従来の 開発フェーズ 開発フェーズ システム保守 システム保守 ASTERIA ASTERIAによる開発による開発 インターフェース設計 インターフェース設計 多大なコストをかける メリットがない部分。 簡単に済ませられる ことは簡単に！ ※仕様書自動出力機能採用実績
採用実績
国内
国内
300
300
社（
社（
2006
2006
年
年
9
9
月末）以上
月末）以上
0 5 0 1 0 0 1 5 0 2 0 0 2 5 0 3 0 0 3 5 0 4 0 0 '0 3 / 3 '0 4 / 3 '0 5 / 3 '0 6 / 3 '0 7 / 3 業種・業界問わず幅広い実績があり、金融機関や報道機関の クリティカルシステムで採用されている信頼性の高い製品です ※テクノシステムリサーチ社 「2006年ソフトウェアマーケティング総覧」より EAI EAI製品製品 国内シェア 国内シェアNO.1NO.1獲得獲得 東京都庁様 東芝様 東芝セミコンダクター社様 日伝様 富士ｾﾞﾛｯｸｽｵﾌｨｽｻﾌﾟﾗｲ様 ぷらっとホーム様 プレオマート様 ベンチャーリンク様 松下電工様 三菱商事／メタルワン様 山善様 ヤマタネ様 ローソンチケット様 インテリジェンス様 ソフトバンクテレコム様 神奈川新聞社様 毎日新聞社様 読売新聞社様 加賀電子様 京セラ様 競艇情報化センター様 JRA様 昭和リース様 ジャパンネット銀行様 住金物産様 大興物産様 ・・・ 他多数Flow Designer
連携開発 管理
ASTERIA WARP Standard Edition（実行環境）
̶ Flowサービス／Pipe Lineサービスを核とする実行環境
̶ Windowsサービス、UNIXデーモンとして動作
̶ WEBベースの設定・運用管理ツール(FSMC)
・各種設定（DBとの接続やユーザーアカウント）やログ機能を提供
Flow Designer （Flowサービス用開発環境）
̶ GUIベースの開発環境
※Pipeｌineサービスのクライアントはブラウザとなります ◆ 対応プラットフォーム Ｍｉｃｒｏｓｏｆｔ Ｗｉｎｄｏｗｓ Ｓｅｒｖｅｒ Ｒｅｄ Ｈａｔ Ｅｎｔｅｒｐｒｉｓｅ Ｌｉｎｕｘ Solaris ※その他プラットフォームは順次対応予定 ◆ 対応プラットフォーム Ｍｉｃｒｏｓｏｆｔ Ｗｉｎｄｏｗｓ Ｓｅｒｖｅｒ Ｒｅｄ Ｈａｔ Ｅｎｔｅｒｐｒｉｓｅ Ｌｉｎｕｘ Solaris ※その他プラットフォームは順次対応予定FＳＭＣ(Flow Service Management Console) ASTERIA WARP
（サーバー）
製品構成
ASTERIA
ASTERIA
の可能性
の可能性
Oracle DB2 SQL Server Notes Oracle DB2 SQL Server Notes XMLNative XMLNative マッピング 暗号 / 複号 圧縮 / 解凍 File メールボックス CSV 固定長 Mail メールサーバ レコード レコード Web サーバ File CSV 固定長 XML XMLASTERIA WARP
ASTERIA WARP
評価版ご提供中！
評価版ご提供中！
※是非一度ASTERIAの魅力をお試し下さい！
ASTERIAWARP Lite
ASTERIAWARP Lite
のご紹介
のご紹介
フローサービス パイプラインサービス パイプラインサービス多目的なデータ連携
多目的なデータ連携
シンプルなデータ連携
シンプルなデータ連携
アップグレードライセンスの用意もござ
います。
用途によっては、WARP Liteで連携を
実現し、その後、接続先・接続要件の
増加に応じてご検討下さい。
簡単なデータ連携のニーズに
迅速かつ低価格に応える
ASTERIA WARPの機能限定・廉価版！
簡単なデータ連携のニーズに
迅速かつ低価格に応える
ASTERIA WARPの機能限定・廉価版！
パイプライン機能だけ
を切り出して・・
