目次

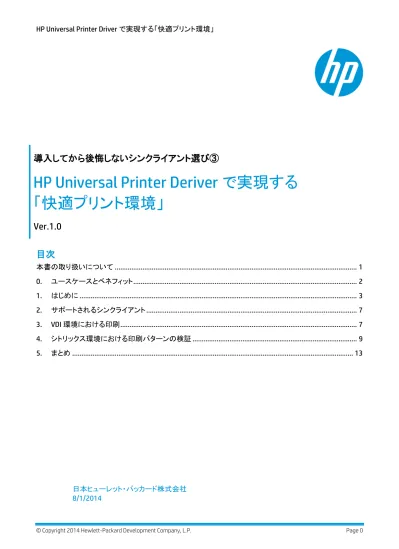

本書の取り扱いについて ... 1 0. ユースケースとベネフィット ... 2 1. はじめに ... 3 2. サポートされるシンクライアント ... 7 3. VDI 環境における印刷 ... 7 4. シトリックス環境における印刷パターンの検証 ... 9 5. まとめ ... 13導入してから後悔しないシンクライアント選び③
HP Universal Printer Deriver で実現する
「快適プリント環境」
本書の取り扱いについて
本書は、日本ヒューレット・パッカード株式会社が販売する製品を検討されているお客様が実際のご利 用方法に合わせた設定を行う際に役立つ手順の一例を示すものです。いかなる場合においても本書の 通りになる事を保証するものではありません。 本書の内容は、将来予告なしに変更されることがあります。HP 製品およびサービスに対する保証につ いては、該当製品およびサービス保証規定書に記載されています。本書のいかなる内容も、新たな保証 を追加するものではありません。本書の内容につきましては万全を期しておりますが、本書中の技術的 あるいは校正上の誤り、省略に対して責任を負いかねますのでご了承ください。 この文書の著作権は日本ヒューレット・パッカード株式会社に帰属します。日本ヒューレット・パッカードの 許可なく一部または全体の複製・転載・編集等を行うことや、許可されていない第三者への開示等の行 為全てを禁止します。 本文中使用される企業名、製品名、商標などはそれを保持する企業・団体に帰属します。 © Copyright 2014 Hewlett-Packard Development Company, L.P.0. ユースケースとベネフィット
背景とユースケース
VDI 環境では VDI サーバとプリンタ間の WAN に大量の印刷データが流れるために、プリンタの配置方法に 考慮が必要です。利用環境により、ネットワークの構成や印刷データの容量や印刷頻度が異なるため、 様々なプリンタ構成の選択肢を検討し、状況に応じたプリンタの構成と配置をすることが、VDI 環境の使い 勝手の向上に大きく寄与します。 ベネフィット シトリックス環境でHP プリンタを利用する場合には、HP ユニバーサルプリンタドライバは VDI 環境における プリンタ構成の選択肢をより多く提供することができます。 Why HP シンクライアント？ Windows Embedded モデルの HP シンクライアントには HP ユニバーサルプリンタドライバがプリインストー ルされているのでインストールなしにHP プリンタ+HP ユニバーサルプリンタドライバのベネフィットを享受す ることができます。
1. はじめに
本資料の内容について 本資料ではシトリックス環境での印刷においてHP ユニバーサルプリンタドライバを使用する場合の構成例 を紹介し、各構成の利点と特徴を比較します。 1-1. プリンタドライバについて MS Office などのアプリケーションからプリンタに印刷を行うには、プリンタドライバが必要となります。プリン タドライバは アプリケーション（OS）からのデータをプリンタが処理できる言語に変換して、プリンタを制御す る（両面印刷や印字品質の変更など）役割を持ちます。 <プリンタドライバの役割> プリンタドライバにはOS で標準的に準備されているもの、HP が製品や Web 等で提供する製品個別ドライ バ、汎用的に利用できるドライバ（HP ユニバーサルプリンタドライバなど）があります。 <プリンタドライバの役割> HP 製品個別プリンタドライバ HP ユニバーサルプリンタドライバ 複合機において、PC から Fax やスキャン等の印 刷以外の操作を行いたい場合に必要。 プリンタ機種が増えた場合にドライバ管理が必要 となってくる 印刷に特化して利用する場合に、プリンタドライバ数 を減らせることが出来る。2 つのモードが用意されて いる このドライバ1 つで各種 HP プリンタ（プリンタ言語 PCL6 に対応したプリンタ）から印刷できます。HP 製品個別プリンタドライバ HP ユニバーサルプリンタドライバ 1-2. HP ユニバーサルプリンタドライバ HP ユニバーサルプリンタドライバーはほぼ全ての HP 製インクジェットプリンタ、レーザージェットプリンタを サポートする汎用的なプリンタードライバーです。HP ユニバーサルプリンタドライバには 2 つのモードがあ り、利用方法に若干の違いがあります。 <HP ユニバーサルプリンタドライバのモード> トラディショナルモード ダイナミックモード 従来のWindows と同じ操作でプリンタを操作する 事ができる。 専用のUI からユーザ自身でプリンタを登録する 事ができる。
<ダイナミックモードを使用したネットワークプリンタへの印刷手順>
1. 印刷時の出力先プリンタに“HP Universal Printing PCL 6”を選択します。 2. “プリンタ アドレスを入力してください”をクリックします。
3. “プリンタ アドレス”にネットワークプリンタの“IP アドレス、ホスト名、または UNC パス”を入力し、クリ ックします。
4. 出力先プリンタの検出が完了したら、“印刷”をクリックします。
5. 印刷データがプリンタに送信されて印刷されます。
2. サポートされるシンクライアント
以下の表に、HP ユニバーサルプリンタドライバがサポートされるシステム要件を示します。
サポート対象
シンクライアント機種 t510、t520、t610、t610 Plus、t620、t620 Plus、t820、mt41 シンクライアントOS Windows Embedded Standard 2009 Windows Embedded Standard 7E
Windows Embedded Standard 7P
プリンタ HP 製インクジェットプリンタ、レーザージェットプリンタ
※後述する構成①ではシンクライアント側にプリンタドライバは使用しないため上記以外の機種のシンク ライアントを使用する事ができます。
3. VDI 環境における印刷
2-1. 従来の印刷との違い
従来のPC 環境では、印刷データは拠点 LAN 内にしか流れませんでしたが、VDI 環境では VDI サーバとプ リンタ間にデータが流れるために、プリンタの配置方法やデザインに考慮が必要です。また、VDI 環境では ユーザのデスクトップ環境がVDI サーバに集約され、数多くのユーザが同時に印刷命令を実行する可能性 もあります。 その場合には、印刷データがネットワークを消費して、ユーザの操作感（画面転送部分）に影 響を与える可能性もあります。 XenApp や XenDesktop のデスクトッププールのように、1 つの OS を複数のユーザが同時にまたは交代で 使用する運用においては、使用する全てのプリンタドライバをインストールして非常に多数の出力先プリン タを登録しておく必要があります。ユーザから見ると、印刷しようとする際に非常に多くの出力先プリンタの 中から正しいプリンタを選択しなければならなくなり使い勝手が悪くなってしまいます。この課題に対して XenDesktop からはユーザ側のアクセスデバイス（シンクライアント）に登録されている出力先プリンタ設定 に対して仮想PC 上から直接出力させるオートクリエイトプリンタが解決策の 1 つとして提供されています。 また、HP Universal Printer Driver のダイナミックモードを使用すると専用の UI からユーザ自身でプリンタを 登録する事ができるため、複雑な出力先プリンタ選択に対する解決先の1 つとなります。
2-2. VDI 環境におけるプリンタ構成例 VDI 環境でのプリンタ構成例としては、仮想デスクトップに登録されたプリンタ出力設定を使用して印刷する 従来の構成（構成①）に加えて、アクセスデバイス（シンクライアント）に登録されたプリンタ出力設定を使用 して印刷するオートクリエイトプリンタ構成（構成②）があります。また、HP ユニバーサルプリンタドライバの モード設定も構成に依存して変更する必要があります。 <構成例>
構成①では、プリンタドライバはVDI サーバ（各々の仮想 PC）もしくは Print サーバにインストールします。 仮想PC より直接印刷をする場合 HP ユニバーサルプリンタドライバでは、トラディショナルモード、ダイナミ ックモードのいずれかを利用する事ができます。Print サーバを利用する場合にはトラディショナルモードを 利用する事ができます。 印刷データは通常の TCP/IP 通信を通じてプリンタに送信されます。 構成②では、プリンタドライバはVDI サーバ（各々の仮想 PC）、Print サーバに加えて、シンクライアント端末 にプリンタドライバをインストールします。（HP の Windows Embedded モデルのシンクライアントには HP ユ ニバーサルプリンタドライバが出荷時よりインストールされています）VDI サーバではシンクライアント端末と 同じプリンタドライバをインストールする代わりにシトリックスが用意したシトリックスユニバーサルドライバを 利用する事も出来ます。 この構成では、VDI サーバからシンクライアントまでの間は、シンクライアントの画面通信をするプロトコル （ICA）に印刷データを流す事ができ、データの圧縮によりネットワーク負荷の低減、印刷速度の向上の効果 があります。
4. シトリックス環境における印刷パターンの検証
4-1. 検証シナリオと構成 次の組み合わせで、印刷時のオプション指定可否と、スプールデータサイズ（印刷データサイズ）、印刷に かかる時間を測定しました。 印刷データ及び使用機器VDI 環境 XenDesktop 7 仮想 PC Win7SP1 E/E 印刷データ PDF 8 ページ 1.6MB のデータ
プリンタ HP LaserJet M3035 MFP
<検証構成> <検証内容> XenDesktop 仮想PC のプ リンタドライバ シンクライアント （WES）のプリンタ ドライバ 印刷デ ータ経 路 プリンタの接続方法 印刷オプション指 定 構成① HP ユニバー サルプリンタド ライバー なし TCP/IP 仮想 PC よりダイナミックモー ドでネットワークプリンタを接 続 ・透かし挿入 ・NUP 指定 ・ジョブ保存（PIN 指定）※ 構成②-A HP ユニバー サルプリンタド ライバ HP ユニバーサル プリンタドライバ ICA シンクライアントよりトラディシ ョナルモードでネットワークプ リンタを接続 プリンタマッピング（リダイレク ト）機能で仮想PC にプリンタ を接続 ・透かし挿入 ・NUP 指定 ・ジョブ保存（PIN 指定） 構成②-B CItrix ユニバ HP ユニバーサル ICA シンクライアントよりトラディシ ・透かし挿入
4-2. 検証結果 構成① プリンタ指定画面 HP ユニバーサルドライバでは詳細な印刷指定を行う事ができます。 スプールサイズ（印刷デー タサイズ） 9.3MB 印刷開始から終了までの時 間 1 分 10 秒 オプション指定 透かし挿入 NUP 指定 ジョブ保存（PIN 指定） 全て動作 考察 通常のネットワークを介した印刷となり、印刷データはXenDesktop 仮想 PC よ り直接ネットワークプリンタに送信されます。1.6MB の PDF ファイルから生成さ れたスプールデータ（印刷データ）は9.3MB となり、このサイズがネットワーク を流れる事となります。 その為に、印刷完了までは若干時間を有する結果と なります。 構成②-A プリンタ指定画面 HP ユニバーサルドライバでは詳細な印刷指定を行う事ができます。 スプールサイズ（印刷デー タサイズ） 7.5MB 印刷開始から終了までの時 間 56 秒 オプション指定 透かし挿入 NUP 指定 ジョブ保存（PIN 指定） 全て動作 考察 印刷データは VDI サーバからシンクライアントまでの間は ICA のネットワーク
構成②－B プリンタ指定画面 Citrixユニバーサルドライバではレイアウトと用紙/品質の指定ができますが、 細かなオプションの指定はありません。クライアント設定タブからローカル設 定ボタンをクリックするとシンクライアント側にインストールされてドライバのプ ロパティが表示されてプリンタの設定を変更する事が出来ます。 スプールサイズ（印刷デー タサイズ） 3.2MB シトリックスユニバーサルプリンタドライバの印刷パフォーマンス機能を使用す る事でイメージ品質を下げる事で印刷データサイズを更に下げる事が出来ま す。 印刷開始から終了までの時 間 44 秒 オプション指定 透かし挿入 NUP 指定 ジョブ保存（PIN 指定） 設定はできたが動作せず。 考察 印刷データは VDI サーバからシンクライアントまでの間は ICA のネットワーク を通じて送信されます。シトリックスユニバーサルドライバを使う場合には、印 刷データは最も圧縮され結果として印刷完了までの時間短縮が確認できま す。 但し、シトリックスユニバーサルプリンタドライバの場合は、透かし印刷や PIN 指定のセキュリティ印刷が必要な場合には対応ができない場合がありま す。 <検証結果まとめ> 構成① 構成② 構成③ スプールサイズ 9.3MB 7.5MB 3.2MB 印刷にかかる時間 1 分 10 秒 56 秒 44 秒 詳細オプション指定 可能 可能 不可（オプション指定はで きるが動作せず）
