動画像符号化プロセッサの歴史と将来展望

招待論文

動画像符号化プロセッサの歴史と将来展望

榎本

忠儀

†a)

Advancement and Prospect of Video Codec Processors

Tadayoshi ENOMOTO

†a)

あらまし 動画像符号化プロセッサLSI（符号化 LSI）が世界で初めて開発されたのは 1987 年であった．その 後飛躍的な発展を遂げ，現在のディジタルマルチメディア時代が築かれた．本論文では，まず符号化_{LSI 開発の} 歴史を振返る．次に符号化_{LSI の高速化・高性能化・低電力化を実現するために開発された各種技術を解説する．} 更に，_{MPEG-2 符号化 LSI，MPEG-4 符号化 LSI のチップアーキテクチャ，機能，特徴，H.264/AVC のチッ} プ応用を詳述する．最後に，将来に向けた符号化_{LSI の低電力化技術に言及し，符号化 LSI の将来を展望する．}

キーワード MPEG，H.264/AVC，動画像，符号化，LSI

1.

ま え が き

1980年代の初めDSP（Digital Signal Processor） は既に製品化され，音声処理を中心に通信機器に多 用されていた．しかし，動画像符号化プロセッサLSI （符号化LSI）はまだ実現されていなかった．当時，画 像LSIといえば，積和演算を用いた単純なエッジ検出 ができるチップで，複雑な動画像を符号化することは できなかった．開発の遅れは動画像符号化が複雑な上， 大量のデータを実時間処理しなくてはならない，製造 プロセス技術が集積度・速度の点で成熟していなかっ た，等が主な理由であった．1987年この問題を解決し たプログラム方式・フル符号化機能搭載の符号化LSI が世界で初めて開発され，テレビ（TV）会議システ ムに用いられた[1], [2]． その後，動画像符号化方式が次々と標準化された． 図1に符号化方式，符号化LSIとその応用を示す． 1989年テレビ電話/会議システムの動画像符号化方 式であるH.261が勧告された[3]．1993年にはディ ジタル蓄積メディア（DVD），通信分野，放送分野 （地上デジタルテレビ放送等）向け動画像符号化方式 であるMPEG-2（Moving Pictures Experts Group Phase 2）が規格された[4]．1998年通信速度の低い回

†_{中央大学大学院理工学研究科情報工学専攻，東京都}

Graduate School of Science and Engineering, Chuo Univer-sity 1–13–27 Kasuga, Bunkyo-ku, Tokyo, 112–8551 Japan a) E-mail: [email protected]

線を用いて，携帯テレビ電話等の映像を配信するための MPEG-4標準の仕様が確定された[5]．2003年携帯テ レビ電話からHDTV放送の符号化を目的に，MPEG-4 part-10 AVC (Advanced video coding)/H.264（以下 H.264/AVC）が標準化された[6]． 動画像符号化の規格化に合わせて，ワンチップで DVDの符号化が可能な符号化LSI，携帯テレビ電話 用符号化LSI，SDTV向け1チップ符号化LSI，地上 デジタル放送向け1チップ符号化LSI，High-Profile HDTV向け1チップ符号化LSI等が続々と開発され， これらのLSIを駆使したマルチメディア産業がこの 20年間で目覚ましい発展を遂げた． 本論文では，まず2.で動画像符号化LSI開発の歴 史を振返る．次に3.で符号化LSIの基本チップアー キテクチャとその高速化，高性能化，低電力化技術を 解説する．4.，5.でそれぞれMPEG-2符号化LSI， MPEG-4符号化LSIのチップアーキテクチャ，機能， 特徴を詳述する．6.ではH.264/AVC符号化LSIと その応用を述べ，7.で将来に向けた符号化LSIの低 消費電力化技術を詳述する．最後に8.で動画像符号 化プロセッサと動画像符号化方式を展望する．

2.

動画像符号化

LSI

の歴史

動画像符号化機能をフル搭載したLSIが開発され たのは1987年であった[1], [2]．本符号化LSIはプロ グラム方式の符号化LSIで，P-VSP（Programmable Video Signal Processor）と呼ばれ，世界で初めて開

図 1 動画像符号化方式，動画像符号化プロセッサ LSI とその応用 Fig. 1 History of video codec processors and their applications.

図 2 世界で初めて開発に成功した符号化 LSI（P-VSP）[1] Fig. 2 Photograph of the world’s first video codec processor (P-VSP) in which a flexible multi-stage pipeline architecture is implemented [1].

発に成功した符号化LSIである．図2にP-VSPの チップ写真を示す．動画像符号化LSIの開発は音声通 信向けDSPの開発から15年以上遅れた．遅れの理由 は，複雑でかつ処理量の多い動画像符号化アルゴリズ ムを実時間で高速処理する能力が要求されたこと，規 模が極めて大きい回路を1個のチップに集積するプロ セス技術が成熟していなかったこと，等が挙げられる． LSIの回路規模や消費電力を大幅に削減するため に，符号化アルゴリズム，中でも演算量が最も多い 動きベクトル検出（Motion Estimation：ME）アル ゴリズム，を高速化（すなわち，処理量の大幅な削 減）することが必須である．1980年以後，全探索 法に代わるMEアルゴリズムの改良・開発が相次 いだ．探索点数を制限し，ブロックマッチング数を 低 減 す る 技 術 と し て ，画 素 数 を 削 減 す る サ ブ サ ン プリング法（2画素精度，4画素精度等）[7]，テレ スコピック法[8]，中断法[9]，傾斜法[10]，S-UMHS （Simplified Unsymmetrical-cross Multi-Hexagon-grid Search）[11]，A2_{BCS（Adaptively Assigned}

Breaking-off Condition Search）[12]，超高速サブサ

ンプリング法[13]等が開発された．また，離散コサイ

ン変換（discrete cosine transform：DCT）の乗算回

数を半減するチェンの高速DCTアルゴリズムも開発 された[14]． アルゴリズムの改良以外に，回路技術やアーキテク チャ技術（ベクトル処理，パイプライン処理，並列処 理）の発展も著しい．チェンの高速DCTアルゴリズ ムと併用して，回路規模と消費電力を大幅に削減する 分散演算法アーキテクチャ[15]，ベクトル処理アーキ テクチャ[16]，異なる二つの符号化プロセス（変換符 号化，予測符号化）をマクロブロックレベルで並列・ パイプライン処理するチップアーキテクチャとパイプ

ライン処理[17], [18]，等がある．

テレビ会議システムの符号・復号化器等への応用を

目的としたプログラム方式の符号化LSIとして，前出

のP-VSP [1]に続き，二次元DMA（Direct Memory Access）機能を搭載した符号化LSI [19]，ベクトル処理 アーキテクチャを採用したS-VSP（Super-high-speed VSP）[16]，4並列演算器を搭載した符号化LSI [20]，

マルチプロセス方式の符号化LSI [21]等が開発され

た．1993年には300 MHz動作のVSP3（Video Sig-nal Parallel-Pipeline Processor）が開発された[17]． VSP3チップ1個で動画像を実時間で処理するH.261 符号化システムを構築できるようになった． 1993年11月蓄積応用（DVD）や通信・放送応用 （ 衛 星 放 送 ，地 上 デ ジ タ ル 放 送 ，ケ ー ブ ル テ レ ビ ） に対して，高品質な動画像を符号化（4∼15 Mbit/s） するMPEG-2が規格化された[4]．まず，MP@ML （Main Profile at Main Level）に 準 拠 し た 動 画 像 （720画素× 480画素× 30フレーム/秒）を実時間で 処理する専用チップの開発に拍車がかかった．例えば， チェンの高速DCTアルゴリズムと分散演算法アーキ テクチャを組み合わせたDCTチップ（1992年）[22]， 動きベクトルを効率良く検出する動き予測プロセッサ （1995年）[23]が開発された．1994年から1996年に かけて，動き予測チップ，DCTチップ，制御用RISC で構成されたチップセットが開発された[24]．1997年 以後，DVD対応民生用録画再生プレーヤーへの応用を 目的に，チップセットと同等な性能をもつ1チップ符 号化LSIが続々と開発された[25]．更に地上デジタル 放送に向け，2002年に1チップ符号化LSI（VASA： Versatile and Advanced Signal processing Architec-ture）[26]が開発された．1999年4月，電話回線等の 通信速度の低い回線（10∼384 kbit/s）を用いて，低 画質，高圧縮率の映像の配信を目的としたMPEG-4 が標準化された[5]．2000年に入ると，携帯テレビ電 話への応用を目指し，MPEG-4に準拠した低電力符 号化LSIの開発が急速に進み[27]，2001年10月に運 用が開始された． 2003年5月，低速・低画質の用途（携帯テレビ電話） から大容量・高画質の動画（HDTV放送）の符号化を 目的に，H.264/AVCが標準された[6]．H.264/AVC は，MPEG-2に比べ，データ量を約半分に圧縮できる． ディジタルビデオカメラ，次世代DVD（HD DVD， ブルーレイディスク）等で標準動画形式として採用さ れている．また，HDTV向けの符号化LSIの報告も 相次いでおり[28]∼[30]，今後低電力・高性能な High-Profile HDTV向け1チップ符号化LSIの開発に拍車 がかかるであろう． 以上述べた符号化LSIの発展は主動的に開発を進め てきた我が国LSI技術者による貢献が極めて大きい．

3.

動画像符号化

LSI

の高速・低電力化技術

符号化LSI開発の黎明期，LSI技術はまだ1µm世 代で，高速化・高性能化に限界があった．低ビットレー トのテレビ会議向け符号化LSIでさえ，動画像を実時 間符号化処理するためには，様々な技術を新たに開発 する必要があった[2], [31]．本章では黎明期に開発され たプログラム方式，ブロックレベルの並列・パイプラ イン処理方式，高速化・高性能化回路技術，等を解説す る．また，携帯機器に必須な低電力技術にも言及する． 3. 1 フル機能搭載・プログラム方式 世界初の符号化LSI（P-VSP）には動画像符号化に 必要な積和演算回路，差分絶対値演算回路，累算回路， 最小値検出回路，二次元アドレッシングが可能な2ポー トSRAM，データROM，バレルシフタ，正規化器等， すべての機能ブロックがフル搭載されている[2], [31]． P-VSPは各種符号化処理方式，方式の変更，様々 な応用等に柔軟に対応できるプログラム方式の符号化 LSIである．プログラム方式は現在では業界標準方式 として，符号化プロセッサに必須の方式である． 高速化・高性能化を図るために，DCT等の積和演 算は2段パイプライン積和系ユニットで，動きベクト ル検出（ME）は3段パイプライン加算系ユニットで， それぞれ処理される．各処理が1クロック周期内で処 理できるよう，高速差分絶対値演算回路[32], [33]，高 速乗算回路が搭載されている．動作速度が14.3 MHz のCMOS P-VSPを用いて，実時間処理可能なH.261 対応のテレビ会議システムを実現するために，36個の P-VSPを並列に動作させ，信号処理性能を飛躍的に 拡大した．つまり，各P-VSPにCIF画面の1/36を 分担させた[34]． 3. 2 クロック周波数の高速化 1980年代，プロセッサのクロック周波数（f_c）は年 率1.2倍強で高速化されてきた．これは主としてデバ イスやプロセスの改良によるところが大きかった．し かし，デバイス・プロセスの改善だけでは fc を飛躍 的に高めることは難しい．微細加工技術のみに頼らず， アルゴリズム，ロジック，アーキテクチャ，回路を含 めたすべての技術を改良・開発して，チップ全体で大

きな性能向上を得る手法が重要となる．このような考 え方から，冗長2進数・三次のブースデコーダを用い た高速積和演算回路，最適化2段パイプライン構成， 0.8µmプロセス，Bi-CMOSドライバ，等が新たに開 発された．この結果，当時のプロセッサのf_cより1け た以上速い200 MHzの16 b積和コアを実現すること ができた（1989年）[2], [31]． 3. 3 高スループット化技術 fcを高めるだけでは大量の二次元データを扱う動画 像符号化を高速処理できない．そこで，性能（スルー プット）を飛躍的に向上させるため， （1） チップ外からデータを低速で取り込み，チッ プ内演算回路へ高速にデータを供給するダブルバッ ファ方式の2ポートメモリ， （2） 対応する演算ユニットとデータを独立に送受 できるアドレス生成機能付き画像メモリ， （3） チップ搭載形PLLクロックドライバ， 等の技術を考案・実用化し，大量画像データの高速ベ クトル演算を可能にした．これらの技術を搭載した 250 MHz S-VSPを1991年に開発した[16]．H.261に 準拠する符号化システムが本チップ2個で構築できる ようになった． 3. 4 並列・パイプライン処理技術 S-VSPを用いてシングルチップ符号化システムを構 築するためには，S-VSPを500 MHzで動作させなくて はならない．当時最新の0.5µm BiCMOS技術を導入 しても，最高速度は300 MHzしか望めなかった．そこで 300 MHz動作でもS-VSPの2倍以上のスループットを 実現するために，様々なブレークスルーが必要となった． P-VSP，S-VSPには加算系ユニットと積和系ユニッ トが搭載されていたが，両ユニットが並列に動作するこ とはなかった．これは，加算系ユニットを用いる予測符 号化（フレーム差分・加算，ME等）と積和系ユニットを 用いる変換符号化（DCT，量子化，逆DCT，逆量子化 等）の同時処理が不可能と見られていたためであった． その後，一つの処理データに対して加算系ユニットを用 いて予測符号化処理をしているとき，他の処理データに 対して積和系ユニットを用いて変換符号化処理ができ ることが分かった．この結果，図3に示すように，異な る二つの符号化プロセスを同時にかつブロックレベルで 並列・パイプライン処理する処理方法と，本処理方法を 実現するチップアーキテクチャが開発された[17], [18]． 本技術も業界標準方式として，あらゆる動画像符号化 プロセッサに採用されており，本技術なしでは動画像符 図 3 ブロックレベルの並列・パイプライン処理技術を適 用した動画像符号化の処理手順 [17]

Fig. 3 Processing times for motion picture coding. A parallel block-level pipeline architecture is used for a Video Signal Parallel-Pipeline Pro-cessor (VSP3) [17].

図 4 ブロックレベルの並列・パイプライン処理技術を採 用した符号化 LSI（VSP3）[17]

Fig. 4 Photograph of a 300-MHz, 16-bit, 0.5-µm BiCMOS Video Signal Parallel-Pipeline Pro-cessor (VSP3) [17]. 号化プロセッサの小形化，高速化，低電力化は難しい． ブロックレベルの並列・パイプライン処理技術や 0.5µm BiCMOS技術を採用し，各種回路の高速化 を図ることにより，チップ全体でS-VSPの2倍強の 処理性能（1.5 GOPS）をもつ300 MHz VSP3を構 築することが可能となった（1993年）[17]．チップ写 真，ブロック図をそれぞれ図4，図5に示す．VSP3

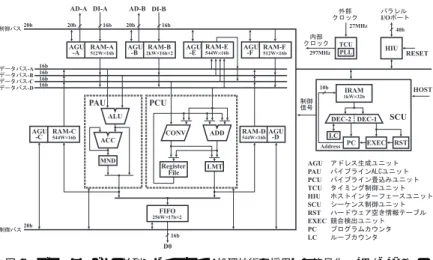

図 5 ブロックレベルの並列・パイプライン処理技術を採用した符号化 LSI（VSP3）の 構成 [17]

Fig. 5 Block diagram of a Video Signal Parallel-Pipeline Processor (VSP3) [17].

は120万個のトランジスタ，114 Kbitデータメモリ及 び32 Kbit命令メモリを搭載し，消費電力は13 Wで ある．本チップ1個で，H.261に準拠する符号化シス テムの構築が可能となった． 3. 5 低消費電力技術 携帯端末機器では動作時消費電力（PAT）の削減は 最重要課題である．処理量が極めて多いME処理の 演算量を大幅に削減するため，最適動きベクトルを自 動的に検出し，符号化処理を早期に停止する高速アル ゴリズムが必須となった．この課題を解決するため， 中断法[9]と呼ばれる高速アルゴリズムが開発された． 本アルゴリズムとゲーテッドクロック方式を併用する ことにより，動きベクトルが検出され次第，回路を停 止できるようになった．この結果，PATを大幅に削減 できるようになった．この電力削減技術は，MPEG4 携帯テレビ電話向け符号化LSIで実用化され，業界標 準方式として今日必須の技術となっている． 更に，符号化プロセッサの最適fc，最適供給電圧 （VD）を適応的に予測可能なA2BCS [12]と呼ぶ高速 アルゴリズムが開発された．本アルゴリズムと動的電 圧・周波数協調方式（DVFS：Dynamic Voltage and Frequency Scaling）を併用すると，7.で述べるよう に，ME回路のPATを飛躍的に削減できる．本技術 はHDTV対応符号化LSIの電力削減技術として期待 されている． 3. 6 漏れ電流削減回路技術 素子の微細化で顕在化する様々な漏れ電流を低減す るため，トランジスタのしきい値電圧を実効的に高 くする逆バイアス方式，トランジスタ内各部の電位 を自動的に低下する電界緩和方式の開発が必須であ る．この課題を解決するため，SVL（Self-controllable Voltage Level）回路[35]をはじめとする各種漏れ電流 削減技術が開発された．この結果，携帯端末向け符号 化LSIの待機時電力（PST）の増大，スタンバイ時の メモリ記憶データの消失等の問題も一挙に解決された．

4. MPEG-2

符号化

LSI

本 章 で は DVD等 の 民 生 機 器 向 け に 開 発 さ れ た MPEG-2ワンチップ符号化LSI [25], [36]とHDTV向 けに開発されたMPEG-2ワンチップ符号化LSI [26] を概観する． 4. 1 DVD等の民生機器向け符号化LSI DVD向け符号化LSIの構成は布線論理（ハードワ イヤード）形，マルチプロセッサ形，折衷（ミックス） 形に分類される．布線論理形符号化LSIは動きベク トル検出（ME），離散的コサイン変換（DCT）等の 各機能ユニットを専用回路で構成し，これらを一つの チップに搭載したLSIで，東芝[37]，NEC [38]，富 士通[39]が開発した．図6に東芝の符号化LSIの構 成を示す．動きベクトルの一次探索としてNECは水 平間引きひし形探索法を，東芝はマルチフィールド水 平間引きテレスコピック探索法を，富士通は適応的階 層探索と適応的サブサンプリングを採用している．ま た，二次探索として各社とも半画素探索法を用いてい る．NEC，東芝の符号化LSIは制御用に外付プロセッ サが必要だが，富士通の符号化LSIは不要である．

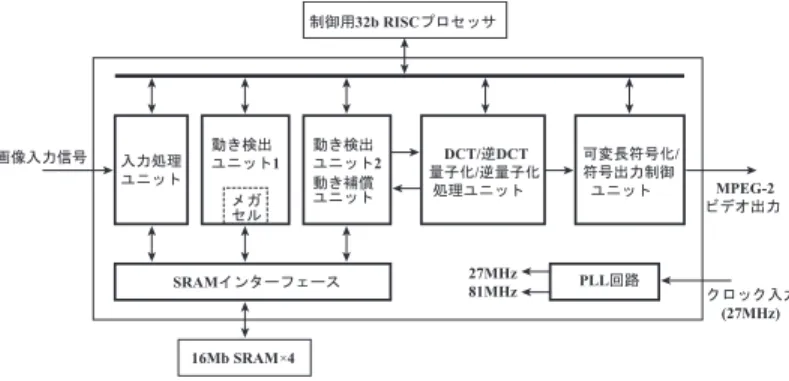

図 6 DVD等民生機器向け MPEG2 符号化 LSI [37]

Fig. 6 Block diagram of an MPEG2 video codec processor for DVDs etc. [37].

マ ル チ プ ロ セッサ 形 符 号 化 LSI は 複 数 のRISC （Reduced Instruction Set Computer）やDSPを搭

載し，各プロセッサに複数の機能を分担させるLSIで

ある．この形態のLSIとして米C-Cubeの符号化LSI がある[40]．本符号化LSIは全体制御用と符号化制御 用の命令セットを備えた32 bit RISCコア，ME処理 以外の画像処理を実行する1.6 GOPS DSP，階層探索 法を用いたME回路から構成され，各種インタフェー スを備えている．本LSIは符号化処理していないと き，復号処理をすることができる． 折衷形符号化LSIは主な機能ユニットを布線論理で 実現し，LSI制御，動き補償制御，符号化制御，可変 長符号化（VLC）等をRISCやDSPで実現するLSI である．ME用専用回路以外の機能ユニットを実現す る方法は次の3種類に分類できる．第1はMP@ML 仕様に特化した符号化LSI（松下，ソニー），第2は マルチプロセッサ構成が可能でプロファイルやレベル がスケーラブルに変えられる符号化LSI（三菱），第 3は第2の形態を含め，更に音声処理，多重化処理を も取り込んだ符号化LSI（三菱）である．松下の符号 化LSIはマルチタスク制御用のRISCと一次ME用 全探索形専用回路を採用している[41]．RISCには豊 富なマクロ命令が用意され，ユーザが所望の符号化制 御アルゴリズムを自由に実現することができる．民生 機器への応用に適している．ソニーの符号化LSIはコ ントローラにDSPを採用している[42]．また2種類 のMEアルゴリズム，適応サブサンプリング，適応探 索範囲制御を採用している．更に2面の探索ウィンド ウを設定することにより，激しい動きとゆっくりした 動きの動きベクトルを効率良く検出できる．応用は光 DISKレコーダー等民生機器である．NTTの符号化 LSIはチップ間で参照画面の受渡しを効率良く行うた めのデータ転送機構を備えている[43]．三菱の符号化 LSIはビデオ符号化とオーディオ符号化システムをワ ンチップで実現している[44]． 4. 2 HDTV向け符号化LSI 2003年HDTV規格の地上デジタル放送が開始され た．これに先立ち，2000年にSDTV用LSIを複数個 で構成したHDTV規格のエンコーダシステムが開発 された．2002年には地上デジタル放送対応（素材伝 送向け）のワンチップMPEG-2符号化LSI（VASA） も開発された[26]． VASAは，図7に示すように，マクロブロックパイ プライン動作[18]する3個のビデオエンコーダコア， ビデオデコーダコア，多重化/分離コア，複数個の専 用ハードウェア機能ブロックから構成されている．こ れらは128 bit@200 MHzのシステムバスに接続され， 高速データ転送が可能な外部メモリインタフェース 部（MIF）を介して，2系統のオフチップ高速DRAM

（Double Data Rate SDRAM）に接続されている． VASA は チップ 制 御 用RISC（TRISC），ビ デ オ RISC（VRISC），システムRISC（SRISC）を内蔵 している．これらRISC内蔵ソフトとプログラム可 能なMIFの協調動作により，柔軟なチップ制御と多 チップ拡張を可能としている．0.13µm，8層メタル CMOSプロセスを用いた14 mm角VASAは6,140 万個のトランジスタを集積し，fcは200 MHz，PAT は5 Wである． VASAチップ1個でMPEG-2 422P@HL符号化処 理を実現できる．複数個のVASAチップを連結すると， 臨場感のある大画面映像（4,096画素×2,048ライン× 60 fps）の符号化処理も可能となる．

図 7 HDTV向け MPEG2 符号化 LSI [26]

Fig. 7 Block diagram of an MPEG2 video codec processor for HDTVs [26].

図 8 携帯テレビ電話向け MPEG-4 符号化 LSI [45]

Fig. 8 Block diagram of an MPEG4 video codec processor for cellular phones [45].

5. MPEG-4

符号化

LSI

2001年10月第3世代携帯電話（IMT-2000）が市 場に投入され，本格的な動画通信サービスが実用化さ れた．本章では運用開始直後の携帯テレビ電話に用い られたMPEG-4ワンチップ符号化LSI [27], [36]を概 観する． 2000年2月東芝が開発したMPEG-4対応の携帯 テレビ電話向け符号化LSIは，図8に示すように，3 個のコア（画像圧縮伸長コア，音声圧縮伸長コア，信 号の多重分離処理コア），16 Mbit DRAM及び各種 インタフェースで構成されている[45]．各コアに搭載 された16 bit RISCは複数個のハードウェア演算器， DMAコントローラを制御し，処理の柔軟性と低消費 電力化を両立している．画像圧縮・伸長コアはDCT， 量子化，逆DCT，逆量子化，ME等を処理する個別 の専用回路で構成されている．複数の演算器がマク ロブロック処理をパイプライン的に並列処理するこ とにより[18]，低fc（60 MHz）動作に成功している． 0.25µm CMOSチップの面積は10.84 mm角，搭載 MOSFET数は20.5 M個である．従来のゲーテッドク ロック技術の採用に加え，DRAMの混載，しきい値 可変CMOS技術の採用，ME検出を中断する技術[9] 等，各種の低消費電力化技術が導入されている．この 結果，消費電力は240 mWに低減されている［供給電 圧2.5 V（内部），3.3 V（I/O），61.44 MHz動作時］． 2001年2月松下が開発したMPEG-4対応の符号 化LSIはDSPコア，MPEG-4専用エンジン，20 Mb DRAM，各種インタフェース部を内蔵している[46]． 専用エンジンとして，DSPコアとチェイニングが可能 な専用回路（DCT，逆DCT，他），DSPコアと独立 に動作可能な専用回路（VLC，VLD，ME/動き補償， 他）が搭載されている．0.18µm CMOSチップの面 積は8.8 mm角，搭載MOSFET数は31 M個である． ME処理を中断する技術[9]とゲーテッドクロック技術 の採用，画像表示用と画像圧縮・伸長用20 Mb-DRAM

の混載により，低消費電力（90 mW）を達成している ［シンプルL1コーデック，QCIF画像，15 fps，供給 電圧1.8 V（内部），2.9 V（I/O），54 MHz動作時］．

2000年5月三菱が開発したMPEG-4対応・符号化 LSIは8並列SIMD形プロセッサ，RISCプロセッサ， VLCプロセッサ，15 Kb SRAM，各種インタフェース 部を内蔵し，柔軟なDMA転送機能を備えている[47]． 0.18µm CMOSチップの面積は12 mm2，搭載論理 ゲート数は300 K個である．SIMD形プロセッサに よるfcの低減，ゲーテッドクロック/オペランドアイ ソレーション技術，マトリックス演算用の大形命令サ ポート等，各種の低消費電力化技術が導入されてい る．符号化処理（CIF，30 fps，100 MHz）時の見積り PAT は280 mWである．

6. H.264/AVC

符号化

LSI

2003年H.264/AVCが標準化された[6]．MPEG-2 に比べ，演算量は増加するが，データ量を約半分に高 圧縮できることから，移動体端末向け放送（ワンセグ 放送），次世代DVD，民生ディジタルビデオカメラ 等に使われており，MPEG-4（携帯テレビ電話等）や MPEG-2（衛星放送，地上デジタル放送）からH.264 へ置き換えが進行している． 6. 1 ディジタル家電向け符号化LSI 現在，H.264/AVCは携帯テレビ電話，次世代DVD （HD DVD，ブルーレイディスク），ディジタルビデオ カメラ，携帯音楽プレーヤー，ワンセグ，携帯ゲーム機 等に標準動画形式として採用されており，HDエンコー ダとして様々な符号化LSIが開発されている．例え ば，ブルーレイディスク向けのUniphier（Panasonic）， EMMA3（NEC），Matiz（NEL），ディジタルビデオ カメラ向けのUniphier（Panasonic），MB86H51（富 士通），等である． 6. 2 地上デジタル放送対応符号化LSI VASAの後継チップとして，VASAとほぼ同一アー キテクチャで，小形化・低電力化した1チップ符号化 LSI（SARA/E）が開発された[28]．SARA/Eチップ 1個で，MPEG-2 422P@HLだけでなく，H.264/AVC high422 profile（フルHD：1080i）にも対応できる． 90 nm，9層メタルCMOSプロセスを用いた11.85 mm 角SARA/Eは1億4000万個のトランジスタを集積 し，fcは200 MHz，PATは3 Wである． RenesasのフルHD：1080i対応チップはマクロブ ロックレベルの符号化を並列・パイプライン動作さ せ[18]，これと並列にVLC動作させることにより，低 速動作と低電力化を図っている[29]．65 nm，7層メタ ルCMOSプロセスを用いたチップ（5.4 mm×5.5 mm） は375万個ゲートを集積し，フルHD（1080i）処理 時のPAT は256 mW（fc= 162 MHz）である． 台湾の大学が開発したフルHD：1080i対応チップ はフレーム並列アーキテクチャを採用することにより， オフチップメモリのバンド幅とfcを従来の1/2に削減 している[30]．90 nm CMOSプロセスを用いたチップ （16.76 mm2_{）は208万個のゲートを集積し，フルHD} （1080i）処理時のPAT は439 mW（fc= 166 MHz） である． 今後，低電力・高性能なHigh-Profile HDTV向け 1チップ動画像符号化LSIの開発に拍車がかかるであ ろう． 6. 3 アプリケーションプロセッサ 動画像符号化処理以外に，グラフィックス描画処理 回路，多数のCPUやDSPコアを1個のチップに搭載 することにより，様々なマルチメディア機能を実現す るアプリケーションプロセッサと呼ばれるLSIの進展 が著しい．このアプリケーションプロセッサを活用す ると，携帯電話機でHDTV対応の動画像符号化処理 ができる．現在，720p（1280× 720画素）で30 fpsの HDTV動画像を符号化・復号化するH.264/AVC対 応のアプリケーションプロセッサが製品化されている． BroadcomのBCM2727（720p対応チップ）は2個 のSIMD演算器，DSPコア，動画像符号化・復号化 処理回路，JPEG符号化・復号化処理回路，二次元・ 三次元グラフィックス描画処理回路等で構成される 動画像処理エンジンが搭載されており，HDビデオデ コーダ，プロ用ディジタルカメラ，ゲーム機器等に応 用できる[48]．また，携帯電話機とテレビとの接続が 可能なHDMIインタフェースの処理機能を備えてい る．HDTV動画像符号化（720p）は主として専用回 路（動画像符号化処理回路）で行い，SIMD演算器と DSPコアは動画像符号化処理回路の処理を補う．この とき，PATは450 mWである．

Texas Instruments のOMAP2430は携帯電話機 のハイエンドモデルをターゲットとしたアプリケー ションプロセッサーで，動画フォーマットとしては WindowsMedia9，H.264，RealVideoをサポートし，

7.

将来に向けた符号化プロセッサ

携帯情報端末向け符号化LSIでは低電力化が必須で ある．特に処理量が多いME処理を高速化して，ME 回路を低電力化することが課題である．これまで，高 速ME法[9]，ゲーテッドクロック方式を用いて，最 適動きベクトルが検出され次第，ME回路を停止し， 動作時消費電力（PAT）を削減する方法がとられてい た[45], [46]．この方法では，PATは信号処理量に比例 して削減される．処理量が事前に予測できれば，fcと VD を最適値に設定できるので，理想的にはPAT を 信号処理量の3乗に比例して削減できる．この手法は DVFS制御方式と呼ばれ，ゲーテッドクロック方式よ り格段に有利である[12]．DVFS制御方式の効果を十 二分に発揮するため，信号処理量の変化を事前に予測 できるA2BCS（Adaptively Assigned Breaking-off Condition Search）と呼ばれる高速ME法が世界で初 めて開発された[12]．また，本A2_BCS 法を適用した H.264/AVC対応・DVFS制御MEプロセッサも開発 された．90 nm CMOS技術を用いた本プロセッサの PAT は28.3µWである．DVFS制御を用いない従来 形MEプロセッサと比べ，PATは1/40以下に低減さ れている[50]．

8.

む す び

1987年動画像符号化プロセッサLSIが初めて開発 されて以来，わずか20年余りで符号化LSI並びにこ れをベースとしたマルチメディアシステムの性能・機 能が飛躍的に発展し，今日の巨大なディジタルマルチ メディア市場が形成された． 符 号 化 ア ル ゴ リ ズ ム 分 野 で は 圧 縮 効 果 の 大 き な H.264/AVCをベースとして，更に広い適用領域と高 度な機能を目指した新しい方式が急速に進展するであ ろう．例えば，複数のカメラで撮影された映像を効率良 く符号化し，対象シーンを三次元的にとらえる多視点 映像符号化（MVC：Multi-view Video Coding），一つ のビットストリームから画質や解像度，フレームレー トの異なる映像を再生できるアーキテクチャをもつス ケーラブル符号化（SVC：Scalable Video Coding）， 再構成形ビデオ符号化（RVC：Reconfigurable Video Coding），4:4:4高品質符号化等，である[51]．

符号化LSIではH.264/AVCをベースとした High-Profile HDTV（720p，1080p）を符号化できる低電 力・動画像符号化LSIの開発に拍車がかかるであろう． 更に，上記低電力・動画像符号化LSIをマクロとして オンチップし，MVC，SVC等の新技術を取り入れた 高機能アプリケーションプロセッサが開発されよう． また，符号化応用分野において，映像コンテンツで は動画広告・ディジタル放送の高度化，映像監視・分 析では監視・入室管理のインテリジェント化，映像コ ミュニケーションでは臨場感の富んだ遠隔医療・遠隔 講義等が開発されるであろう． 謝辞 執筆にあたり多くの助言を頂きましたNTT エレクトロニクス（株）の笠井良太博士に感謝致し ます． 文 献
