1．は
じ め に
近年，機械学習を用いた材料開発技術マテリアル ズインフォマティクスの研究が盛んに進められている [Butler 18, Mueller 16]． 磁性材料 [Kusne 14]，超伝導 材料 [Stanev 18]，蓄電池材料 [Sodeyama 18] など，す でに数々の成功事例が報告されており，今や材料開発に おいて機械学習は必須の存在となりつつある． しかし同時に，さまざまな課題も表面化してきた．そ の一つが機械学習のモデル解釈性（Interpretability）で ある．このモデル解釈性とは，例えば Velez 氏らは「人 間にとって理解可能な形でモデルを説明したり意味を与 えたりできること」とおおざっぱに定義しており，機械 学習の使用者やその目的に応じて，この定義は微妙に変 化すると考えられる [Velez 17]． マテリアルズインフォ マティクス領域においては，機械学習で作成したモデル と，既存の物理学や材料学の法則とを照らし合わせなが ら議論を進めていくことが多く，この議論のしやすさを モデル解釈性と表現することが多い．つまりモデル解釈 性≒材料学・物理学の法則との比較のしやすさである． 上記のように，材料開発においては，ただ単に input データから output データを予測するだけでなく，機械 学習モデル内部を人間が解釈し，そこから新しい材料の 開発につながる知見（ヒント）を得たい場合が多い．こ のことは，材料開発に限らず，科学的発見（Scientific Discovery）を目指す研究領域全体に当てはまる．例えば， とある物理現象について機械学習を用いて Data-driven モデルを構築した場合を考えてみる．有識者（物理学者 など）がこの Data-driven モデルの解釈を進めていく過 程で，従来の物理学と Data-driven モデルとの間に齟そ 齬ご（Inconsistency）が生じた場合，それは機械学習が 我々の知らない新しい物理現象の一面を映し出している 可能性を示唆していることになる．このように，Data-drivenモデルにモデル解釈性が備わっていれば，科学者 が Data-driven モデルを物理や化学の知見に基づいて議 論・解釈し，Scientific Discovery につなげることが可能 となる． しかしながら，このモデル解釈性は，予測性能とトレー ドオフの傾向にある（図 1）．予測性能が高い深層学習な どはモデル解釈性が低く，逆にモデル解釈性の高い線形 回帰や決定木などは，予測性能があまり高くない．その ため，従来のマテリアルズインフォマティクス領域の研 究者は，予測性能とモデル解釈性を考慮しながら，複数 の機械学習を使い分けて材料開発を進めてきた [Iwasaki 19a]．
Interpretable Machine Learning による
新材料開発
Material Development by Interpretable Machine Learning
岩崎 悠真
NEC中央研究所Yuma Iwasaki NEC Central Research Laboratories.
[email protected], https://jpn.nec.com/rd/people/yuuma_iwasaki.html
澤田 亮人
（同 上）Ryohto Sawada [email protected]
比嘉 亮太
（同 上）Ryota Higa [email protected], https://jpn.nec.com/rd/people/ryota_higa.html
石田 真彦
（同 上）Masahiko Ishida [email protected]
Keywords:
interpretable, explainable, materials informatics, scientific discovery. 「マテリアルズインフォマティクス」近年，予測性能とモデル解釈性を両立した解釈可能な 機械学習（Interpretable Machine Learning）[Guidotti
18, 増井 18] の研究が進められている．当然，マテリア
ルズインフォマティクスを含む Scientific Discovery を 目指す科学者達は，大きな期待をもって注目しており， その技術を今すぐにでも自身の研究開発に応用しようと 画策している．
本 稿 で は，Interpretable Machine Learning の 一 つである Factorized Asymptotic Bayesian Inference Hierarchical Mixture of Experts（FAB/HMEs）[Eto 14, Fujimaki 12a, Fujimaki 12b, Hayashi 13]を用いた 熱電材料開発の成功事例を紹介する．マテリアルズイン フォマティクス領域の人間が，実際どのように機械学習 を使って材料開発を行っているかという一連の流れをこ こに記載することで，人工知能学会の研究者が，材料開 発や Scientific Discovery に使える機械学習アルゴリズ ムの研究をする手助けになれれば，と著者らは考えてい る．
2．
開発ターゲット：熱電材料
本稿では，マテリアルズインフォマティクスによる熱 電材料開発の一連の流れを記載する．その前に，この熱 電材料について簡単に説明する． 持続可能エネルギー社会の実現に向けて，熱エネル ギーから電気エネルギーを生み出すことができる熱電材 料の開発が盛んに行われている．この熱電材料を用いる と，排熱（例えば，人体や自動車などから排出されてい るむだな熱）から電気を生み出すことができるため，医 療・自動車産業などさまざまな分野において，非常に期 待されている材料である．その熱電材料の中でも，近年 注目を集めているのが，スピン熱電材料である．スピン 熱電材料は，スピンゼーベック効果（SSE）や異常ネル ンスト効果（ANE）といったスピン（磁石）が関わる現 象を活用し，熱エネルギーを電気エネルギーに変換する [Ikhlas 17, Kirihara 12]． このスピン熱電変換材料実用化に向けては，熱電変換 効率の良い（つまり，少しの熱でたくさんの電気をつく ることができる）材料の開発が必須である．しかしなが ら，スピンゼーベック効果や異常ネルンスト効果は，ス ピンカロリトロニクスと呼ばれる先端研究領域の物理現 象であり，物性理論がまだ完璧には確立していないため， 材料探索が非常に難しい．こういった物理・化学におけ るフロンティア領域の材料探索では，Data-driven 的ア プローチのマテリアルズインフォマティクスが大きく貢 献する．3．
実際の材料開発フロー
今回，マテリアルズインフォマティクスによるスピン 熱電材料開発は，図 2 に示すように，①材料ビッグデー タの作成，②機械学習によるデータ解析，③科学者によ るモデル解釈，④新材料合成，の四つのステップに従っ て行われた．以下にそれぞれ順を追って述べる． 3･1 材料ビックデータの作成 材料データの取得方法は大きく分けて，（a）実験で 取得，（b）計算で取得，の二通りある．まず，実験に よる材料データの取得について説明する．一つ一つの材 料に対して地道に実験を行っていては莫大な時間がか かる．そこで，コンビナトリアル実験（Combinatorial Experiment）と呼ばれる実験手法を採用した [Koinuma 04]．図 3（a）には，その手法の一つであるコンビナト 図 1 予測性能とモデル解釈性 図 2 材料開発のフローリアルスパッタリングのイメージ図が描かれている．こ の手法を用いると，各材料（Material 1, 2, 3）がプラズ マで削られることによって飛び出した原子（分子）が基 板に堆積し，図 3（b）の写真のように組成勾配のつい た薄膜を形成することができる．そして，この組成勾配 のついた膜上で少しずつ位置を変えながら物性測定を行 うことで，異なった組成をもつ大量の材料実験データを 高速に取得することが可能となる．例えば，図 3（c）に は，Fe-Pt-Dy の組成勾配をもつ合金薄膜の熱電効率の 分布を，図 3（d）には，その電気抵抗の分布を示した． このほかにも，結晶構造解析（XRD），組成分析（EDX）， 磁性測定（MOKE），膜厚測定（AFM）などさまざまな 測定がコンビナトリアル実験で可能となっている． しかし，コンビナトリアル実験だけでは，十分なデー タを集められないことも多い．そこで我々は，材料シ ミュレーション技術による材料データ（計算データ）の 蓄積も行っている．ここでは，シュレーディンガー方程 式に基づいて電子物性情報を記述することができる第一 原理計算を実行する材料シミュレーション技術（High-throughput ab-initio calculation）によって，計算デー タを作成した [Curtarolo 13]．実際にコンビナトリアル スパッタリングで作成した組成勾配薄膜の各地点の組成 情報をもとに，材料シミュレーションを行うことで，さ まざまな材料計算データ（磁気モーメント，スピン起動 相互作用，etc.）を高速に作成することができ，コンビ ナトリアル実験だけでは取得できない材料データも用意 することができる． これらの手法により，磁性元素（Fe，Co，Ni など） を含むさまざまな各種合金に対して，材料実験ビッグ データと材料計算ビッグデータの作成を行った．図 4 に 標準化された材料ビックデータのごく一部（FePt 合金） を示す．Vexpはコンビナトリアル実験によって得た熱電 効率（すなわち，材料に 1 度の温度差を加えたときに生 じる電圧〔μV/K〕）を指し，D1, D2, …D119は，その他の 材料実験データ（例えば，電気抵抗，組成情報，etc.）や， 材料計算データ（例えば，磁気モーメント，スピン起動 相互作用，etc.）を指す． 3･2 機械学習によるデータ解析 熱電効率 Vexpを目的変数，D 1, D2, …D119を説明変数 として，以下の回帰モデルを作成する． Vexp＝ f（D 1, D2, D3, …D119） （1） 機械学習によって構築した Data-driven モデルを，今 回のように人間（科学者）が解釈しながら材料開発を進 めていく場合，機械学習には大きく分けて三つの要素が 求められる．一つ目と二つ目は，すでに述べた予測性能 （Prediction Accuracy）とモデル解釈性（Interpretability） である．ここにもう一つの要求スパースモデリング （Sparse modelling）の性能を追加する．その理由は， 材料データはスパースである場合が多いからである． 例えば，図 4 に示したように，今回説明変数を 119 種 類も用意しているが，それらのほとんどは今回の目的変 数（熱電効率：Vexp）には，関係ないはずである．この ようなデータのスパース性を活用した機械学習は，材料 開発において非常に便利である． 図 5（a）に，これら 3 要素に関して，メジャーな機 械学習アルゴリズムをおおざっぱにマッピングした図を 示す．予測性能とモデル解釈性とスパースモデリングを 兼ね備えた機械学習は，現状あまり多くはない．例えば LASSOの場合，スパースモデリングをすることができ るが，基本的に線形モデルであるため，材料の非線形な 現象（例えば，飽和傾向や相転移など）に対応すること が難しく，予測性能が比較的低くなってしまう．Deep Learningや SVM のようなフレキシブルなモデルは，予 測性能が高いものの，そのモデルを人間（科学者）が解 釈する際に苦労する．Random forest は，フレキシブル なモデルであり，かつ説明変数の重要度（Importance） を示してくれるため，多少はモデル解釈性を備えている が，アンサンブルであるため「各説明変数が，どのよう 図 3 コンビナトリアル実験（ごく一部を抜粋） 図 4 材料ビッグデータのごく一部（FePt 合金）
な条件でどのようにモデルに効いているか」といった詳 細情報を得るためには手間がかかる．
今回使用する Factorized Asymptotic Bayesian Infe-rence Hierarchical Mixture of Experts（FAB/HMEs）は， 図 5（a）のベン図において中央に位置する機械学習であ る．このアルゴリズムでは，2 種類の L0 Regularizersを
含む Factorized Information Criterion（FIC）を，EM- Likeなアルゴリズム（Factorized Asymptotic Bayesian Inference：FAB）を用いて最大化することによって， Piece-wise Sparse Linear Model（PSLM）を構築する（ア ルゴリズム詳細はリファレンス [Eto 14, Fujimaki 12a, Fujimaki 12b, Hayashi 13]を参照）． この FAB/HMEs を先ほどの材料データに適応して作 成した Data-driven モデル（式（1））を可視化すると， 図 5（b）のようになる．FAB/HMEs はデータを Node （図 5（b）左の四角のところ）で分類し，その先の Leaf （図 5（b）左の丸のところ）でモデルを作成する（ただ し，FAB/HMEs は単純なクラスタリングや決定木によっ てデータを分類し，その後に回帰を施しているわけでは ない．そのようなことを行ってしまうと，モデルの予測 精度が極端に低くなってしまう．FAB/HMEs は FIC を 使用することによって，データの分類・回帰問題を同時 に解き，PSLM を構築する）．この Leaf に作成されたモ デルは図 5（b）の右側に示されている．このモデルを 解釈するためには，木構造（図 5（b）左）と回帰式（図 5（b）右）を解読すればよいため，モデルの解釈性が高い． そのため，我々は物理学・材料学に基づいてこの Data-drivenモデルを解釈することができる． 3･3 科学者によるモデル解釈 物理学・材料学の観点から Data-driven モデルを読み 解いていくことで，さまざまな知見が得られる．今回の 最も trivial な知見としては，例えば，D14（スピンモー メント：材料の磁性の強さを決めるパラメータの一つ） がある一定数以下の材料の熱電効率（Vexp）はゼロであ ることがあげられる．これは，一番上の Node にて D14 がある一定数以下であるデータが Model 1（Vexp＝ 0） に分類されていることからわかる．この知見は物理学や 材料学の観点から簡単に説明することができる．スピン 熱電材料は基本的に磁性材料である．そのため，磁性を もたない（スピンモーメント D14が小さい）材料は，一 部の例外を除いてスピン熱電効果（異常ネルンスト効果） を発現せず，その熱電効率はゼロになる． このように材料学・物理学の知見をもった科学者が可 読性の高い Data-driven モデルを解釈することによって trivialな知見が数多く得られる（詳細は，物理学・材料 学に込み入った内容になるため省略）．さらに，たまに ではあるが，意外な知見（Non-trivial な知見）が得られ ることもある．ここで得られた Non-trivial な知見とは， “磁性を示す（D14＞ 0.65）という条件のもとで，D47と 熱電効率の間に正の相関がある”ということである．こ のことは，スピンモーメント D14がある一定以上である
データが所属するモデル（Model 2, Model 3, Model 4）
すべてに，正符号で D47が含まれていることからわか る．この D47は，Pt 原子のスピン分極率の総量（正確に は，Pt 原子のスピン分極率と Pt 原子の量〔at％〕の積） である．この知見は，物理学の観点からは当たり前のも のではない Non-trivial な知見である（本領域で材料研 究を行っている著者らとしては，言われてみればこの相 関は何となく正しそうな気がするが，現状はこの相関を きっちり説明できる物性理論の報告はない）．そのため， この知見の意味するところは，①この相関（もしくは擬 似相関）を説明できる我々の知らない物性理論が存在す る，②そもそも作成した Data-driven モデルが間違って いる，の二者一択となる．今回はとりあえず①を信じて 材料開発を進める．①を信じて Data-driven モデルから 得られた知見を元に新しい物性理論を構築していくこと もマテリアルズインフォマティクスの醍醐味だと著者は 考えているが，今回それは理論物理学者の方々に譲ると して，以下では，この相関関係に従って熱電効率の良い 材料の開発を行う． 3･4 新 材 料 合 成 機械学習による解析から得られた意外な知見“磁性を 示すという条件下で，D47と熱電効率（Vexp）の間に正 の相関がある”に従うと，単純に“熱電効率を高めるた めには D47が大きい磁性材料を探せばよい”ということ になる．これは，機械学習が材料開発における問題を簡 単にしてくれたことになる．例えば，誰かが私に「熱電 図 5 Interpretable ML（FAB/HMEs）
効率の良いスピン熱電材料をつくってください」とお願 いしたとしよう．まだ我々は，フロンティア領域にある スピン熱電現象を完璧には理解できていないため，材料 開発の手掛かりが少なく，材料探索を進めることが難し い．しかし，「D47が大きな材料をつくってください」と いう問いには答えられる．その理由は，従来の知見や材 料シミュレーション技術（第一原理計算）で D47が大き な材料を探す（スクリーニングする）ことができるから である． 材料スクリーニングの手法としては大きく分けて二つ ある．一つ目は，機械学習を活用する方法である．例えば， 将棋 AI の内部で用いられている木探索アルゴリズムと 第一原理計算を組み合わせた材料スクリーニングの手法 が開発されている [Sawada 18]． 著者らもこの手法を採 用して材料スクリーニングを進めているが，紙面の都合 上こちらの記載は省略する． 二つ目の手法は，人間（科学者）による材料スクリー ニングである．こちらは，人間が既知の知見や材料シミュ レーションに基づいてスクリーニングする手法である． 物理学や材料学に込み入った話になってしまうため詳細 は省略するが，今回我々は，CoPt 合金に窒素原子（N） を混入させると D47が大きくなるという知見にたどり着 いた．図 6（a）に，この CoPtN の D47に関する材料シ ミュレーション（第一原理計算：DFT）結果を示す．確 かに N 原子を Co50Pt50に少量混入すると，D47が向上し ていることがわかる．これは，N を混入することにより 原子間距離が広がり，Pt のスピン分極率が向上したた めと我々は考えている． 材料スクリーニングによって，CoPtN という材料 が大きな D47をもつということが判明した．これと， Interpretable ML（FAB/HMEs）から得られた“磁性を 示すという条件下で，D47と熱電効率（Vexp）の間に正の 相関がある”という知見を合わせて考えると，CoPtN に て大きな熱電効率が得られると予想することができる． そこで，実際にこの材料を合成し，熱電効率（Vexp） を評価した．その結果を図 6（b）に示す．CoPt 合金中 の窒素 N の量が増加すると，熱電効率も増加している ことがわかる．この値は，他のスピン熱電材料の熱電効 率よりも大きな値である [Ikhlas 17]． 以上が，Interpretable ML（FAB/HMEs）を用いた材 料開発の成功事例の一つである [岩崎 18, 岩崎 19b]
4．お
わ り に
本稿では，我々が行った Interpretable ML によるマ テリアルズインフォマティクスの事例を一つ紹介した． この手法は，Interpretable ML で作成した Data-driven モデルから得られた知見（相関関係）を活用して材料開 発を行っているため，今回開発した新材料は，「物理学・ 材料学として理由はよくわからないけれども，なぜか特 性の良い材料」である．言い換えると，「我々がまだ知 らない未知の物理が，そこに隠されている可能性がある」 ということである．そのため，マテリアルズインフォマ ティクスで得られた新材料や Data-driven モデルをヒ ントに，帰納的に新しい物性物理を構築することも可能 かもしれない．より大きなブレークスルーを起こす材料 を開発するためには，今回のように機械学習から得られ た知見（相関関係）によって新材料を開発するだけでな く，これをヒントに科学者や機械学習によって因果推論 をし，その知見に基づいて新しい物理（因果関係）を構 築することが，より大きなブレークスルーを起こすカギ になると，物理学出身の第一著者は考えている． 謝 辞 本稿を記載の研究開発を行うに当たって，NEC 中央 研究所の桐原明宏，寺島浩一，染谷浩子， 正芳，白根 昌之，萬 伸一，および東京大学の齊藤英治先生，各氏よ り多大なるご協力をいただきました．ここに深く感謝の 意を表します．また，本研究は，科学技術振興機構（JST） 戦略的創造研究推進事業“ERATO”（齊藤スピン量子整 流，研究統括：齊藤英治（東京大学））および“さきがけ” （理論・実験・計算科学とデータ科学が連携・融合した 先進的マテリアルズインフォマティクスのための基盤構 築，研究統括：常行真司（東京大学），研究代表：岩崎 悠真（NEC））の支援を受けて行われました．◇ 参 考 文 献 ◇
[Butler 18] Butler, K. T., Davies, D. W., Cartwright, H., Isayev, O. and Walsh, A.: Machine learning for molecular and materials science, Nature, Vol. 559, pp. 547-555（2018）
[Curtarolo 13] Curtarolo, S., Hart, G. L. W., Nardelli, M. B., Nardelli, M. B., Mingo, N., Sanvito, S. and Levy, O.: The high-throughput highway to computational materials design, Nature Mater., Vol. 12, pp. 191-201（2013）
[Eto 14] Eto, R., Fujimaki, R., Morinaga, S. and Tamano, H.: Fully-automatic Bayesian piecewise sparse linear models, Int. Conf. on Artificial Intelligence and Statistics（2014）
[Fujimaki 12a] Fujimaki, R. and Hayashi, K.: Factorized asymptotic bayesian hidden markov models, Int. Conf. on Machine Learning（2012）

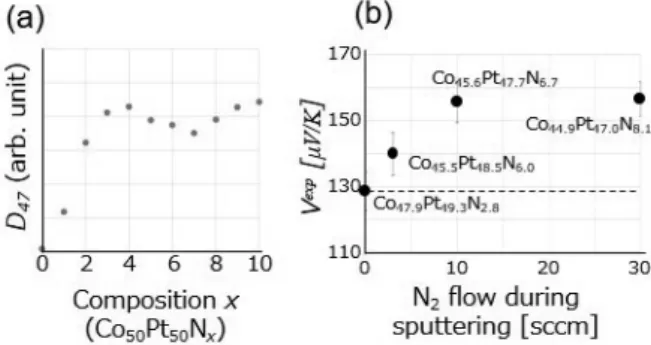

[Fujimaki 12b] Fujimaki, R. and Morinaga, S.: Factorized asymptotic Bayesian inference for mixture modeling, Int. Conf. 図 6 材料スクリーニングと材料合成
