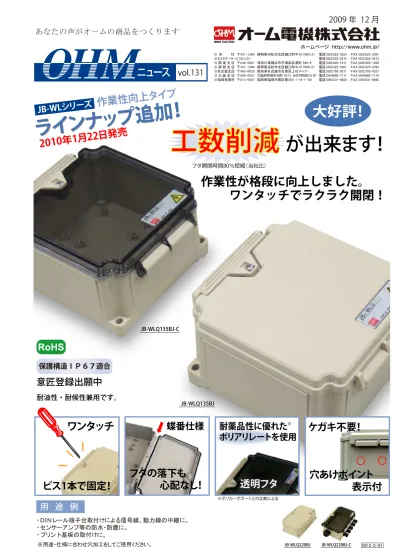

大好評！
JB-WLシリーズ 作業性向上タイ
プ
ラインナップ追 加！
ラインナップ追 加！ 工数削減
が出来ます！
保護構造ＩＰ６７適合
意匠登録出願中
作業性が格段に向上しました。
ワンタッチでラクラク開閉！
・ Ｄ Ｉ Ｎ レ ール端子台取付けによ る信号線、 動力線の中継に。
・ センサーアンプ等の防水 ・ 防塵に。
・ プ リ ント 基板の取付けに。
※用途 ・ 仕様に合わせ穴加工 を し て ご使用 く だ さ い。
耐油性・耐候性兼用です。
0912 O-01
JB-WLQ135BJ-C
JB-WLQ135BJ
用 途 例
※ポリカーボネートとの比較による
蝶番仕様
※フタの落下も
心配なし！
ビス1本で固定！ 穴あけポイント 表示付
ケガキ不要！
ワンタッチ 耐薬品性に優れた
ポリアリレートを使用
JB-WLQ220BJ-C JB-WLQ220BJ
2010年1月22 日発売
透明フタ
※
フタ開閉時間80％短縮（当社比）
本カタログの記載事項は製品改良の為、お断りなく変更することがあります。カタログと実際の商品の色とは、印刷物のため多少異なる場合があります。
使用環境及び保管 注意事項
以下の環境での使用・保管はしないこと。製品劣化の原因となります。 1. 使用周囲温度外。
2. 強酸、アルカリ、ハロゲン系有機溶剤の雰囲気。 3. 水蒸気・高温・高湿の雰囲気。
4. 直射日光を避けること。
その他、特殊環境でのご使用については弊社までお問い合わせください。
1.フタの開放時に無理な力を加えないこと。（下図）
（JB-WLQ135BJ(-C)・・30N以上 JB-WLQ220BJ(-C)・・50N以上） 破損する場合があります。
2. ジョイボックスに足を掛けるなど荷重をかけないこと。 3. ジョイボックスに塗装はしないこと。
4. 油中・水中では使用しないこと。
内 部 ボ ス 穴 寸 法 図 (mm)
190±0.3 180±0.3 150±0.3 110±0.3
4-φ2.6 深さ 10 ボス高さ 10 M3 タッピングねじ用 90±0.3 70±0.3
110±0.3
10-φ3.6 深さ 8 ボス高さ 5 M4タッピングねじ用（2個付属）
→φ3.6 深さ8 を表します。
→φ2.6 深さ10 を表します。
【注記】 70±0.3
110±0.3 90±0.3
70±0.3
90±0.3
110±0.3
8-φ3.6 深さ8 ボス高さ5 M4タッピングねじ用（2個付属）
4-φ2.6 深さ10 ボス高さ10 M3タッピングねじ用
→φ3.6 深さ8 を表します。
→φ2.6 深さ10 を表します。
【注記】
JB-WLQ135BJ(-C) JB-WLQ220BJ(-C)
材 質
ベージュタイプ：PBT GF30%
透明（スモークブラウン）タイプ：ナイロン6※
フタ
ナイロン66 GF30% ハンドル 本体
PBT GF30%
ステンレス フタ固定ねじ パッキン
発泡ウレタン
（難燃グレード UL94 V-0)
（難燃グレード UL94 V-2 相当 )
（難燃グレード UL94 V-0)
タッピングねじ（付属品） 鉄（ニッケルメッキ）
（難燃グレード UL94 V-0)
タッピングねじ（付属品） 鉄（ニッケルメッキ）
JB-WLQ135BJ(-C) JB-WLQ220BJ(-C)
ナイロン66 GF30% ハンドル
（難燃グレード UL94 V-0)
ステンレス フタ固定ねじ 本体
PBT GF30%
（難燃グレード UL94 V-0) パッキン
発泡ウレタン
ベージュタイプ：PBT GF30%
透明（スモークブラウン）タイプ：ポリアリレート フタ
（難燃グレード UL94 V-2 相当 )
（難燃グレード UL94 V-0)
■フタ可動範囲
外 形 寸 法 図 (mm)
・フタ開放時(共通）
320
210
R145 R35
片面 2箇所
45
39.3
5.6
7 内寸 ： 200
内寸：116
220 取付ピッチ 206±0.3
片面 5箇所 35
32.5
35 35
82 80 15 3 105
内寸：70.5
片側 2箇所
39.3
45
内寸：116
内寸：116 取付ピッチ 120±0.3
取付ピッチ 120±0.3
135
151 135
7 5.
6
片側 2箇所 45
32.5 3
15
8082 5 10
内寸：70.5 取付ピッチ 120±0.3
151 135
JB-WLQ135BJ(-C) JB-WLQ220BJ(-C)
■型式の見方
型式
使用周囲温度
外形寸法 （mm）
付属品
本体質量
梱包数量
フタ色
JB-WLQ220BJ
-40℃～ +80℃
約 570g
ベージュ
JB-WLQ220BJ-C
-40℃～ +65℃
約 510g
透明 （スモークブラウン）
W220×H151×D82
■型式・仕様
JB-WLQ135BJ
-40℃～ +80℃
約 380g
ベージュ
JB-WLQ135BJ-C
-40℃～ +65℃
約 360g
透明 （スモークブラウン）
W135×H151×D82
M4×8 タッピングねじ （2 個）
1 個 / 袋
New New
JB-WLQ ※※※BJ※
無表示・・・フタ色：ベージュ
- C・・・・・・フタ色：透明（スモークブラウン） 135・・・・・・本体幅：135mm
220・・・・・・本体幅：220mm
（※2010 年ポリアリレートに順次変更予定）
