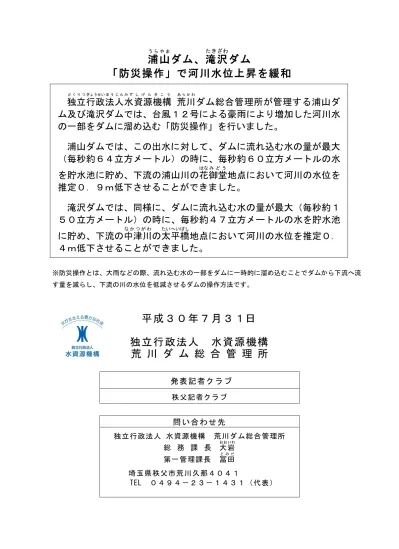

浦山ダム、滝沢ダム「防災操作」で河川水位上昇を緩和(PDFファイル3,666KB)

(1)

浦山

うらやま

ダム、滝沢

たきざわ

ダム

「防災操作」で河川水位上昇を緩和

独立どくりつ行政ぎょうせい法人ほうじん水みず資源しげん機構きこう荒川あらかわダム総合管理所が管理する浦山ダム及び滝沢ダムでは、台風１２号による豪雨により増加した河川水の一部をダムに溜め込む「防災操作」を行いました。浦山ダムでは、この出水に対して、ダムに流れ込む水の量が最大（毎秒約６４立方メートル）の時に、毎秒約６０立方メートルの水を貯水池に貯め、下流の浦山川の花はな御堂みどう地点において河川の水位を推定０．９ｍ低下させることができました。滝沢ダムでは、同様に、ダムに流れ込む水の量が最大（毎秒約１５０立方メートル）の時に、毎秒約４７立方メートルの水を貯水池に貯め、下流の中津川なかつがわの太平たいへい橋ばし地点において河川の水位を推定０．４ｍ低下させることができました。 ※防災操作とは、大雨などの際、流れ込む水の一部をダムに一時的に溜め込むことでダムから下流へ流す量を減らし、下流の川の水位を低減させるダムの操作方法です。

平成３０年７月３１日

独立行政法人水資源機構

荒川ダム総合管理所

発表記者クラブ秩父記者クラブ問い合わせ先独立行政法人水資源機構荒川ダム総合管理所総務課長大岩おおいわ第一管理課長冨田とみだ埼玉県秩父市荒川久那４０４１ TEL ０４９４－２３－１４３１（代表）

(2)

浦山ダム、滝沢ダムの防災操作

～台風１２号による降雨において河川水位上昇を緩和～

【台風１２号による出水】台風１２号の影響で、２８日（土）未明より本格化した降雨は、浦山ダム流域では総雨量２２４ミリに達し、浦山ダムに流れ込んだ水の最大量は、毎秒約６４立方メートルに達しました。また、滝沢ダム流域では総雨量１８６ミリに達し、滝沢ダムに流れ込んだ水の最大量は、毎秒約１５０立方メートルに達しました。（※ 総雨量は２８日３時から２９日２３時までの値）【浦山ダムで最大毎秒約６０立方メートルの防災操作を実施】この出水に対し浦山ダムでは、ダムに流れ込んだ水のうち、約２０８万立方メートルをダム湖に貯めて、川の水を減量しました。これは東京ドーム約１．７杯分になります（添付資料１参照）。最も多くダムに水が流れ込んだ時（毎秒約６４立方メートル)に、ダムから流している水の量は毎秒約４立方メートルでした（低減量毎秒約６０立方メートル）。【滝沢ダムで最大毎秒約４７立方メートルの防災操作を実施】この出水に対し滝沢ダムでは、ダムに流れ込んだ水のうち、約１１３万立方メートルをダム湖に貯めて、川の水を減量しました。これは、東京ドーム約０．９杯分になります（添付資料２参照）。最も多くダムに水が流れ込んだ時（毎秒約１５０立方メートル）に、ダムから流している水の量は毎秒約１０３立方メートルでした（低減量毎秒約４７立方メートル）。【浦山ダムの防災操作による下流河川の水位低減効果】今回の出水における防災操作により、ダム下流の花御堂（秩父市荒川あらかわ久那くな）地点（添付資料４参照）において、約０．９メートル水位を低下させたものと推定されます。【滝沢ダムの防災操作による下流河川の水位低減効果】今回の出水における防災操作により、ダム下流の太平橋（秩父市大滝おおたき）地点（添付資料５参照）において、約０．４メートル水位を低下させたものと推定されます。

(3)

■浦山ダム防災操作図（平成３０年７月２８日～２９日　台風１２号）　 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 7/29 7/30 ※グラフは１時間毎の速報値を示しており、分単位のデータは反映しておりません。時　刻出水日 7/28 資料１ 0 50 100 150 放流量流入量 0 10 20 30 40 50 雨量時間雨量（mm）貯水位（m） 350 360 370 380 390 400 貯水位常用洪水吐きより自然越流開始流入・放流量（m3/s）洪水貯留準備水位 EL372.0:m 最大時間雨量30mm 総雨量224m 洪水流量60m3_/s 最大流入量 63.6 m3_/s ダムの効果最大流入時には、毎秒約60m3_{の防災操作を実施} （ダムへの最大流入量毎秒63.6m3_{－ダムからの放流量毎秒3.8m}3 _）最大流入時放流量 3 .8m3_/s ダムへの貯め込み量 208万立方メートル（東京ドーム約1.7分）洪水時最高水位 EL393.3:m 設計洪水位 EL398.4:m 最高水位 EL. 373.77m

(4)

■滝沢ダム防災操作図（平成３０年７月２８日　台風１２号）　 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 ※グラフは１時間毎の速報値を示しており、分単位のデータは反映しておりません。時　刻出水日 7/28 7/29 資料２ 0 100 200 300 放流量流入量 0 10 20 30 40 50 雨量時間雨量（mm）貯水位（m） 530 540 550 560 570 貯水位流入・放流量（m3/s）平常時最高貯水位 EL565.00m 最大時間雨量32mm 総雨量186mm 洪水流量100m3_/s 最大流入量約150 m3_/s EL537.75m 最大流入時放流量約103m3_/s ダムへの貯め込み量約113万立方メートル（東京ドーム約0.9杯分）ダムの効果最大流入時には、毎秒約47m3_{の防災操作を実施} （ダムへの最大流入量毎秒約150m3_{－ダムからの放流量毎秒約103m}3 _）

(5)

荒川ダム総合管理所管内流域

ダムダム位置図浦山ダム滝沢ダム

位置図

太平橋地点滝沢ダム花御堂地点浦山ダム

資料３

(6)

■下流河川の水位低減効果　浦山川花御堂地点（秩父市荒川久那）　　　　　　　花見堂地点横断図 ※写真は、台風１２号による出水以前のものです。　資料４橋立川キャンプ場 0.9m （ダムによる水位低下の効果）ダム有り水位 H = 2.17m[実績] ダム無し水位 H = 3.06m[推定] 右岸左岸ダム有り水位 H = 2.17m[実績] ダム無し水位 H = 3.06m[推定] 0.9m （ダムによる水位低下の効果）流水方向

(7)

　資料５ ■下流河川の水位低減効果　太平橋地点（秩父市大滝）　大平橋地点横断図 ※写真は、台風１２号による出水以前のものです。中津川大平橋ダム有り水位 H = 2.88m［実績」ダム無し水位 H = 3.24m［推定］ 0.4m(ダムによる水位低下の効果) 右岸左岸ダム有り水位 H = 2.88m［実績」ダム無し水位 H = 3.24m［推定］ 0.4m(ダムによる水位低下の効果) 流水方向
