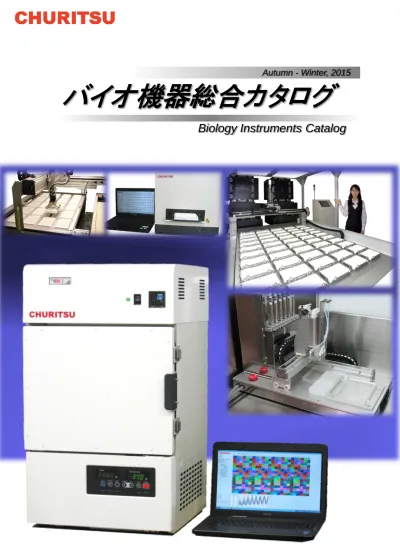

バイオ機器総合カタログ
Biology Instruments Catalog
温調/CO
2
ガス 対応 ・ 384ウェルプレート対応
仕
様
特
長
感
度
温度/CO
2ガス制御機能が標準装備
超高感度/低ノイズ
誰でも簡単に操作できる測定解析ソフト
「解析NINJA」が標準添付
振動低減対策
結露低減対策
本製品は科学技術振興機構(JST)「先端計測分析技術 機器開発プログラム」における名古屋大学 小内先生・石浦先生との共同開発品です。 デモ機あります。
ソフトウェア画面CL384A-4IC
最大で 3,072 試料を連続自動測定！
型式 CL384Ｂ‐4IC08ＮＣ CL384A‐4IC 光検出器 高感度光電子増倍管 （浜松ホトニクス製） 光検出器搭載数 4 （プレート上部） 測光方式 フォトンカウンティング （浜松ホトニクス製 計数器搭載）、 最大カウントレート 3×106s-1 搭載プレート数 （試料数） 384ウェルプレート × ８枚 （3,072 試料） ※培養機能付試料搬送装置に最大8枚まで搭載が可能 384ウェルプレート × 2枚 （768 試料） ※本体内部に最大2枚まで搭載が可能 対応プレート 384ウェルマイクロプレート （PerkinElmer社 CulturePlate-384 及びその類似品） 処理速度 4分50秒/プレート 9分10秒/2プレート 温度設定範囲 15 ～ 40 ℃ （加温/冷却 可能） 15 ～ 40 ℃ （加温/冷却 可能） CO2 濃度設定範囲 0 （外気） ～ 20 ％、 精度： ±0.5% （37℃、5% 設定時） 標準付属品 ノートPC、 測定解析ソフト、 ケーブル類、 ガス配管（ガス圧調整器やガスボンベは含みません）、 説明書 オプション リズム解析機能（ソフトウェア） 外形寸法 ・ 重量 ・ 電源 幅 1,150 × 奥行 790 × 高さ 1,050 mm 230 kg (搬送装置を含む)・ AC100 V (12A × 2) 幅 480 × 奥行 535 × 高さ 850 mm 80 kg・ AC100 V (12A)
高感度生物発光測定装置が
384ウェルプレートに対応！
P社 高性能
汎用装置
CL384A-4IC
（弊社装置）
測定感度 （相対値）
５倍
※ 標準光源を使用型式 CL24A‐LIC (ver.2) CL96A‐4IC (ver.2) 光検出器 超高感度光電子増倍管 （新開発、浜松ホトニクス製） 高感度光電子増倍管 （浜松ホトニクス製） 光検出器搭載数 1 （プレート下部） 4 （プレート上部） 測光方式 フォトンカウンティング （浜松ホトニクス製 計数器搭載）、 最大カウントレート 3×106s-1 搭載プレート数（試料数） 24ウェルプレート × 2枚 （48 試料） 96ウェルプレート × 2枚 （192 試料） 対応プレート 24ウェルマイクロプレート （PerkinElmer社 VisiPlate-24 及びその類似品） 96ウェルマイクロプレート （PerkinElmer社 CulturPlate-96 及びその類似品） 処理速度 1分40秒/プレート 温度設定範囲 15 ～ 37 ℃ （加温/冷却 可能） 15 ～ 40 ℃ （加温/冷却 可能） CO2 濃度設定範囲 0 （外気） ～ 20 ％、 精度： ±0.5% （37℃、5% 設定時） 標準付属品 ノートPC、 測定解析ソフト、 ケーブル類、 ガス配管（ガス圧調整器やガスボンベは含みません）、 説明書 オプション リズム解析機能（ソフトウェア）、 光学フィルターの搭載（波長特性はカスタム設定可能） リズム解析機能（ソフトウェア） 外形寸法・重量・電源 幅480 × 奥行535 × 高さ850 mm ・ 80 kg ・ AC100 V (12A)
温調/CO
2
ガス 対応
iPS細胞
培養細胞
藻類/植物 ※
バクテリア
各種発光アッセイ
本製品は温度とCO
2ガスの制御機能を搭載した超
高感度な生物発光測定装置です。温度とCO
2濃度
を制御した環境で生物試料を生きたままでリアル
タイム測定できますので、動物系細胞の測定に最
適です。培養細胞の測定で問題となる振動を極限
まで低減しました。24ウェルプレートまたは96
ウェルプレートを標準で2枚まで同時に測定できま
す。また、プレートを最大8枚まで測定できるモデ
ルや培養照明を搭載したモデルもご用意しており
ます（CL24BシリーズとCL96Bシリーズ）。今
回のバージョンアップで以下を改善しました。(1)
プレートの結露を大幅に低減
。(2) CL96Aでは感
度を維持しつつ
クロストークが大幅に低減
。(3)
CL24Aでは超高感度検出器に
オプションで光学
フィルターが搭載可能
になりました。
温度/CO
2ガス制御機能が標準装備
超高感度検出器を搭載（CL24Aはオプ
ションで
光学フィルターの搭載が可能
）
誰でも簡単に操作できる測定解析ソフト
「解析NINJA」が標準添付
振動低減、
結露低減
ＣＬ24Ａはオプションで
CO
2ガス加湿
チェンバーの搭載が可能
（※受注時オプション） 本製品は科学技術振興機構(JST)「先端計測分析技術 機器開発プログラム」における名古屋大学 小内先生・石浦先生との共同開発品です。 (※) 培養機能付プ レート搬送機（温調 /CO2制御、培養照 明ユニット搭載）を 標準装備するモデル CL24B-LIC08LC または CL96B-4IC08LC で対応が可能です。特許取得
CL24A-LIC (ver.2)
最新型デモ機あります。
温調/CO2 対応モデルがリニューアル！
プレートの結露が大幅に低減！
※ 培養照明を搭載したモデルCL24B-LIC08LC（温調/CO2制御、照明ユニット）、CL96B-4IC08LC（温調/CO2制御、照明ユニット）も ご用意しております。仕
様
特
長
用
途
型式 CL24-U CL24-L CL24-W 光検出器 超高感度光電子増倍管 （新開発、浜松ホトニクス製） 光検出器搭載数 1 （プレート上側） 1 （プレート下側） 2 （プレートの上側と下側） 測光方式 フォトンカウンティング （浜松ホトニクス製 計数器搭載）、 最大カウントレート（検出器1つあたり） 3×106s-1 対応試料容器 24ウェルマイクロプレート （PerkinElmer社VisiPlate-24 およびその類似品） 搭載プレート数・ 試料数 24ウェルプレート×1枚 （24試料） ※オプションの培養機能付き搬送装置を接続した場合は最大8枚 （192試料） 処理速度 1分40秒/プレート 標準付属品 ノートPC、 測定解析ソフト、 ケーブル類、 説明書 オプション 培養機能付き搬送装置 （温調標準搭載、培養照明搭載可能、CO2ガス対応可能）、 リズム解析機能（ソフトウェア）、 検出器への光学フィルターの搭載（波長特性はカスタム設定が可能） 寸法・重量・電源 390(W)×414(D)×409(H) ・ 40kg ・ AC100V (2A) 500(W)×480(D)×500(H) ・47kg ・ AC100V (2A) 500(W)×480(D)×500(H) ・50kg ・ AC100V (2A)
24ウェルプレート対応
24ウェル対応の超高感度ベーシックモデル
遺伝子発現の詳細な解析（時系列解析を含む）
ストレス応答や環境評価
概日リズムの測定
鍵遺伝子の発現量やパターンを指標とした突然
変異体や化合物のスクリーニング
ATPを指標とした汚染検査
本製品は24ウェルプレート対応のコンパクトな超高感度
発光測定装置のベーシックモデルです。光検出器として
新開発の高感度光電子増倍管（浜松ホトニクスおよび名
古屋大学との共同開発）を搭載することで、超高感度を
実現しました。生物株の培養に適した24ウェルプレート
に最適化しました。オプションの培養機能付き搬送装置
を接続することで、最大8枚のプレートを自動測定するこ
とができます。数時間～1週間以上の長時間の自動測定が
可能な安定性と耐久性を備えています。これまでの装置
では測定が困難であった微量発現遺伝子の経時的変化や
赤色発光ルシフェラーゼの発光検出に最適な装置です。
24ウェルプレートに最適化した小型軽
量なベーシックモデル
一般的なルミノメータの500倍以上（従
来の高感度装置の10倍以上）の超高感
度（弊社試験データ）
超高感度検出器を搭載（
オプションで光
学フィルターの搭載が可能
）
光検出器をプレートの上側、下側、両側
に配置した3機種をご用意（用途に合わ
せてお選び下さい）
誰でも簡単に操作できる測定解析ソフト
「解析NINJA」が標準添付
• 測定解析機能(左上)• グラフ表示機能（中上） • 集計機能(右上) • 統計機能（左下） • リズム解析機能（中下）CL24-L
特許取得
デモ機あります。
測定解析ソフト「解析NINJA」
光学フィルターの搭載が可能になりました
仕
様
特
長
用
途
培養機能付き搬送装置
測定例
感 度
0 100,000 200,000 300,000 400,000 500,000 0 100,000 200,000 300,000 400,000 500,000 0 100,000 200,000 300,000 400,000 500,000 0 2448 7296120 144 168 192 216 0 100,000 200,000 300,000 400,000 500,000 0 2448 7296120 144 168 192 2160 24 487296120 144 168 192 2160 24 487296120 144 168 192 2160 24487296120 144 168 192 2160 244872 96120 144 168 192 216 A1 A2 A3 A4 A5 A6 B1 B2 B3 B4 B5 B6 C1 C2 C3 C4 C5 C6 D1 D2 D3 D4 D5 D6 測定開始からの時間 (h) 生物発光量 (c ps / se e dli n g)発光レポーター遺伝子を組み込んだモデル高等植物シロイヌナズナの生物発光を連続明条件で9日間
にわたり自動測定しました。グラフ中の縦線は24時間ごとに引いてあります。測定間隔は30分です。
※ データご提供： 名古屋大学・小内先生、石浦先生CL96S-4 と CI-08LC の接続例
500倍
10倍
ホタルルシフェラーゼLUC（ピーク波長565nm）
測定感度（相対値） CL24-W (弊社装置) 測定感度（相対値）赤色発光ルシフェラーゼSLR（ピーク波長630nm）
1,700倍
50倍
A社 汎用装置 (24ウェルプレート) A社 汎用装置 (96ウェルプレート) B社 高感度装置 (96ウェルプレート)弊社の高感度生物発光測定装置CL24-Wと他社製品の測定感度を比較しました。ホタルルシフェラーゼ
LUC（黄緑色、ピーク波長565nm）に対して汎用装置の500倍(従来の高感度装置の10倍）、赤色発
光ルシフェラーゼＳＬＲ（ピーク波長630nm）に対して汎用装置の1,700倍（従来の高感度装置の50
倍）の高感度を実現しました。
(2,000万円) (300～500万円) (300～500万円) 型式 主な仕様 CI-08N プレート8枚、温調 CI-08L プレート8枚、温調、培養照明 CI-08NC プレート8枚、温調/CO2ガス制御 CI-08LC プレート8枚、温調/CO2ガス制御、培養照明 本製品は科学技術振興機構(JST)「先端計測分析技術 機器開発プログラム」における名古屋大学 小内先生・石浦先生との共同開発品です。仕
様
感
度
96ウェルプレート対応
軽量コンパクト！
本製品は96ウェルプレート対応のコンパクトな
高感度発光測定装置のベーシックモデルです。
他社製品を圧倒する高SN比を安価で実現しまし
た。数時間～1週間以上の長期間の自動測定に
必要な動作安定性と耐久性を備えています。同
一ウェルを最短1秒間隔で連続測定する「連続
測定モード」や、不要なウェルの測定をスキッ
プする「ウェル選択機能」も搭載しています。
また、オプションの「リズム解析機能」で誰で
も簡単に概日リズムの測定解析ができます。今
回のバージョンアップで従来の感度を維持しつ
つ
クロストークが大幅に低減
しました。
小型軽量でCO
2インキュベータ内への設置が容易です。
本製品は科学技術振興機構(JST)「先端計測分析技術 機器開発プログラム」における名古屋大学 小内先生・石浦先生との共同開発品です。 型式 CL96S-1 (ver.2) CL96S-4 (ver.2) 光検出器 高感度光電子増倍管 （浜松ホトニクス製） 光検出器搭載数 1 （プレート上側） 4 （プレート上側） 測光方式 フォトンカウンティング （浜松ホトニクス製 計数器搭載）、 最大カウントレート 3×106s-1 対応試料容器 96ウェルマイクロプレート （PerkinElmer社CulturPlate-96 およびその類似品） 搭載プレート数・ 試料数 96ウェルプレート×1枚 （96試料） ※オプションの培養機能付き搬送装置を接続した場合は最大8枚 （768試料） 処理速度 4分50秒/プレート 1分40秒/プレート 標準付属品 ノートPC、 測定解析ソフト、 ケーブル類、 説明書 オプション 培養機能付搬送装置 （温調標準搭載、培養照明搭載可能、CO2制御可能）、リズム解析機能（ソフトウェア） 寸法・重量・電源 390(W)×414(D)×409(H) ・ 40kg ・ AC100V (2A)CL96S-1 (ver.2)
最新型デモ機あります。
高感度を維持しつつクロストークが大幅に低減！
96ウェル対応の高性能な基本モデル
※ 標準光源を使用A社 高感度装置
2,000万円P社 汎用装置
300～700万円CL96S-1
（弊社装置）
310万円測定感度 （相対値）
B社 高感度装置
500-700万円16倍
特
長
96ウェルプレートに最適化した小型軽量な
ベーシックモデル
一般的なルミノメータの16倍（2千万円クラ
スの従来の超高感度装置と同等以上）の高感
度（弊社試験データ）
処理速度がさらに高速な光検出器が4チャン
ネルのモデルもご用意
誰でも簡単に操作できる測定解析ソフト
「解析NINJA」が標準添付
オプションの培養機能付き搬送装置を接続す
ることで、温度や培養光、CO
2を制御した環
境で培養しながら、最大8枚のプレートが自
動測定
従来よりもクロストークが大幅に低減（従来の約1/8）
仕
様
35mmディッシュ / 大型試験管 対応
測定開始からの日数 生物発光量（ c ps / 植物体）植物体などの大きな試料の自動測定に対応
遺伝子発現の詳細な解析
ストレス応答や環境評価
概日リズムの測定
農作物の品種改良
藻類の液体培養液の測定
φ40 × 200 mm までの大型試験管に対応し
た生物発光測定装置
オプションのアダプタを使用することで、
φ35mmの丸型シャーレにも対応
誰でも簡単に操作できる測定解析ソフト「解
析NINJA」が標準添付
測定開始時
（播種後16日目）
測定14日目
（播種後30日目）
シロイヌナズナの生物発光株を播種し、16日間培養を行いました。そして、装置へセットして2週間の
自動測定を行いましました。
本製品は大きく生育させた植物などの大型試料の発光を光
電子増倍管で自動測定する装置です。試料容器はφ40 ×
200 mm までの大型試験管に対応しているので、イネの
苗やシロイヌナズナの成体、大量の液体試料など、これま
での測定装置で測定が困難であった大きな試料の測定を高
感度に行うことができます。アダプタを装着することで、
φ35 mmディッシュにも対応可能なので、培養細胞など
の測定にも対応できます。標準添付の測定解析ソフトで
データのリアルタイムな視覚化や解析が可能です。
※ データご提供：名古屋大学・小内先生、石浦先生 型式 LL04-1 光検出器 光電子増倍管 （浜松ホトニクス製）×4チャンネル 測光方式 フォトンカウンティング （浜松ホトニクス製 計数器搭載）、 最大カウントレート3×106s-1 対応試料容器 φ40×200mm までの試験管、 φ35 mm 丸型シャーレ（アダプタ装着時に対応） 試料数・処理速度 最大44（カスタマイズ可能） ・ 44試料/3分 標準付属品 ノートPC、 測定解析ソフト、 ケーブル類、 説明書 オプション 各種カスタマイズ （チャンネル数、試料数など）、植物培養照明、リズム解析機能（ソフトウェア） 寸法・重量・電源 1530(W)×700(D)×1125(H) ・ 250kg・AC100V (10A) 本製品は科学技術交流財団「平成21年度 育成試験」における名古屋大学 小内先生・石浦先生との共同開発品です。LL04-1
用
途
特
長
大きく生育させたシロイヌナズナ発光株の測定例
1
2
数値解析 / リズム解析
時系列データのY最大値やY平均値が
算出できます。解析対象のX範囲を指
定することも可能です。
コサイナー最小自乗スペクトル法
(Nelson
et al
., Chronobiologia 6:
305-323, 1979) による高精度かつ
高速なリズム解析機能を備えています。
周期、位相、振幅、測定データと近似
コサイン波とのError値が誰でも１ク
リックで算出できます。解析対象のX
範囲や算出される周期の範囲を予め制
限してから解析することも可能です。
うねり成分が含まれる複雑なリズム波
形でも正確に解析することができます。
リズム位相の計算は実時間(h)または
CT (circadian time) から、振幅は３
つの計算方法から、ぞれぞれ自由に選
択して算出できます。
データ表示
最大で1,536 検体×9,999 タイムポ
イント の時系列データを一括して扱
うことができます。時系列データは
96ウェルプレートのフォーマットに
整列化して扱うことができます。
各種のグラフや様々な解析結果が簡単
で直感的な操作で直ぐに出力できます。
グラフ表示は任意の検体を指定した表
示や多検体の一括表示（マルチプロッ
ト）が可能であり、軸の設定も自由に
設定が可能です。
グラフ上のマウス操作でXY値やXY変
化量が簡単に読み取れるスケーラー機
能を備えています。
・簡単な操作で多検体の時系列データを解析
・高精度なリズム解析機能を標準搭載
主な機能
多検体の時系列データの確認や解析および集計には煩雑なデータ処理と膨大な時間が必要です。「解析NINJA」
を利用すれば、生物発光測定装置などの大量の出力データやノザン解析やウェスタン解析などの様々な手法で得
た多検体の時系列データを誰でも簡単かつ短時間に確認や分析ができます。名古屋大学と共同開発することで研
究現場の声を反映した使い勝手の良い操作性が実現できました。また、同研究室で開発され多数の実績を持つリ
ズム解析ソフト「RAP」 (Anal. Biochem. 340:193-200, 2005) から発展させた高精度なリズム解析機能を
標準で搭載しているので、専門的な知識がなくてもリズムの解析がとても簡単に実行できます。
グラフの拡大表示画面 マルチプロット画面 スケーラー表示部 グラフ軸設定 / 数値表示設定 各種解析 ファイル出力 / 印刷 グラフ表示部 クリップボード出力 数値表示部 数値解析 / リズム解析 設定画面 解析結果の表示画面 メイン画面 うねり成分を含む リズムの解析例時系列データ / リズムデータ 解析ソフトウェア
特許取得
本製品は科学技術振興機構(JST)「先端計測分析技術 機器開発プログラム」における名古屋大学 小内先生・石浦先生との共同開発品です。 ・仕様や価格は予告なく変更する場合があります。 製品名 解析 NINJA（時系列データ/リズムデータ 解析ソフトウェア） 型式 SL00-01 対応言語 日本語 または 英語 ※ご購入時にどちらかの言語をご指定下さい。 機能一覧 時系列データのグラフ表示、グラフの軸設定、グラフの拡大表示、グラフの多検体一括表示（マルチプロット）、 ヒストグラム表示、データと近似コサイン波の比較表示、データと対照データのグラフ比較表示、解析結果の数 値表示、解析結果の一覧表示、検索該当のマーク表示、スケーラー（XY値、XY変化量の簡易計測）、ベースラ イン補正、係数補正、スムージング（移動平均）、解析対象のX範囲設定、Y最大値算出、Y平均値算出、リズム 周期算出、山位相算出（実時間またはCTから選択可能）、谷位相算出（実時間またはCTから選択可能）、振幅 算出（3種類の計算方法から選択可能）、Error値算出、算出周期の制限設定、近似コサイン波のデータ出力、 各種パラメータの平均値算出、各種パラメータの標準偏差算出、各種パラメータの最頻値算出、検索（複数パラ メータのAND検索可能）、検索該当の手動修正（追加・削除可能）、検体のグループ割付、グループ毎の時系 列データ集計、グループ毎の各種パラメータ集計、検索結果を反映した集計、集計時のリズム位相の自動修正、 検索結果を反映した統計処理、任意の検体やグループの時系列データのクリップボード出力、解析結果の一覧表 示からのクリップボード出力、Excelファイル出力、印刷、汎用的な時系列データのインポート 必要システム
Windows 7 (32 bit または 64 bit)（日本語版 または 英語版） ※英語版は 64 bit のみ動作保証 • 2 GHz Core 2 Duo プロセッサ以上（Core i3 以上を推奨）
• 1 GB 以上のシステムメモリ（4 GB 以上を推奨）/ 100 MB 以上のハードディスク空き容量 • 1,024×768 (XGA) 以上（1,280×1,024 (SXGA) 以上を推奨）/ high colors (16 bit) 以上 • Excel 2007 以降、.NET Framework 4.0 ランタイム、Visual C++ 2010 ランタイム オプション（特注） データ変換プログラム作成 ※ 内容によって納期と金額が異なります（詳細はご相談下さい）。
３
検索
解析結果の各種パ
ラメータで検体を
検索できます。
検索で該当した検
体は画面上にマー
ク表示されるので、
確認が容易です。
検索の結果は集計
処理や統計処理に
反映できます（検
索で該当した検体
のみを対象にした
処理が可能）。
詳細はお問い合わせ下さい。
４
グルーピング / 集計 / 統計 / データ補正
５
個々の時系列デー
タのグラフ、ヒス
トグラム、集計結
果のグラフなどは
数値データと共に
印刷できます。
時系列データ、各
種の解析結果、各
種のグラフデータ
は Excel ファイ
ルに出力して一括
管理できます。
６
データインポート
Excel ファイル上の汎用的な時系列データから
弊社形式にデータ変換するデータコンバータを
標準添付しています。他社製の測定装置からの
出力データやテキストベースの時系列データを
容易にインポートできます。現在ご利用のデー
タ形式とのデータ変換プログラムを特注で作成
するオプションもご用意しております。
検索該当マーク 印刷プレビュー画面
検体にグループを
割付けて、グルー
プ毎に時系列デー
タや解析結果を集
計できます。
集計結果はグラフ
や数値として出力
できます。
解析結果をパラ
メータ毎に統計処
理して、ヒストグ
ラム、平均値と標
準偏差、最頻値が
出力できます。
個々の時系列デー
タに対してベース
ライン補正や係数
補正することがで
きます。一括処理
も可能です。
印刷 / ファイル出力
グループ設定画面 集計画面 統計画面仕
様
水に浸した種子が固体培地に様々なパターンで播種できます（世界初）。
軽量コンパクトなので卓上クリーンベンチ内で無菌的に使用できます。
高い播種成功率で正確に播種できます。
※シロイヌナズナ種子では99%の成功率を実現！！
独立した6本の播種ノズルを搭載することで、6種子/8秒の高速処理。
※96種子を僅か2分で播種！！
播種ノズルの滅菌洗浄機能でコンタミの心配がありません。
オプションで96ウェルマイクロプレートに対応が可能になりました。
特
長
仕
様
型式 MOCT-001S 処理速度 シロイヌナズナ： 6種子/約8秒 （例： 96種子/プレートならば1枚あたり2分6秒） 播種成功率 シロイヌナズナ： 99% 対応種子 シロイヌナズナ、 その他の小形種子 ※種子設定を4種類まで登録可能 播種ノズル 6本 ※ノズル本数やプレート数などカスタム仕様も対応可能です。 操作系 タッチパネル操作 （3.6インチ液晶）、 ２カ国語対応（日本語／英語） ※PCは不要です。 ※ユーザ設定を3種類まで登録可能 播種数/プレート （播種パターン） 角2号シャーレ： 12種子（3×4）、 24種子（6×4）、 48種子（6×8）、 96種子（12×8） φ90mm深型丸シャーレ： 6種子（3×2）、 12種子（3×4）、 24種子（6×4） ※寒天培地やゲランガム培地に対応、3段階の培地の高さを容器毎に登録可能 ※オプションで96ウェルマイクロプレートに対応可能 種子槽・洗浄槽 播種専用マイクロチューブ×6本、 ノズル洗浄専用マイクロチューブ×6本 寸法・重量・電源 本体： 500(W)×300(D)×H340(H) （卓上クリーンベンチ内に設定可能） ・ 約12kg制御ボックス： 170(W)×300(D)×450(H) ・ 約9kg ・ AC100V (5A)小型自動種まき機
日常の種まきを自動化！
本製品はシロイヌナズナ等の微細な植物種子
を培地に自動播種する装置です。今まで手作
業で多大な時間と労力を要していた播種作業
を大幅に効率化します。表面滅菌後の水に浸
した種子を、そのまま播種ノズルで吸引して
培地に播種するので、播種後の生育への影響
も全くありません。シロイヌナズナの場合、
播種の成功率は99%以上を実現しました。軽
量コンパクトであり、卓上型クリーンベンチ
内に設置することができるので、常時無菌的
に使用することができます。また、播種ノズ
ルの滅菌洗浄機能を搭載しているので、コン
タミの心配もありません。
デモ機あります。
本製品は科学技術振興機構(JST)「先端計測分析技術 機器開発プログラム」および 科学技術交流財団「平成24年度 育成試験」における名古屋大学 小内先生・石浦先生との共同開発品です。MOCT-001S
特許出願
96ウェルプレートに対応可能！
模式図
播種例
卓上型クリーンベンチへの設置例
（Panasonic製 MCV-710ATS）
制御ボックス フットスイッチ タッチパネル ※本製品にクリーンベンチは付属しておりません。Φ９０mm深型丸シャーレ / 3パターン
6種子（3×2）
12種子（3×4）
24種子（6×4）
角２号シャーレ / 4パターン
12種子（3×4）
24種子（6×4） 48種子（6×8） 96種子（12×8）
播種ノズル ノズル 移動アーム 種子槽制御ボックス
クリーンベンチ内に設置
ノズル 洗浄槽 培地 タッチパネル フットスイッチ 6連ビュレットシロイヌナズナの播種例 （角2号シャーレ、96種子）
播種後11日目のシロイヌナズナの様子
拡大※ ワークステーション（複合機）の特注も承ります。
本体
小型自動種まき機
設置例
対応プレート/播種パターン
仕
様
鍵遺伝子の発現量やパターンを指標とした突然変異体や有用生物株および化合物の大規模スクリー
ニング
様々な形状の生物試料の遺伝子発現解析
ストレス応答や環境評価、概日リズムの測定
ATPを指標とした汚染検査
大規模な測定解析が可能なウルトラハイスループット測定解析システムです。
画像イメージングによって様々な形状の試料がリアルタイム測定できます。
制御系に工業用ロボットで実績の高い技術を採用することで抜群の動作安定性を確保
しています。
独自の技術により高速処理が可能です。
試料搬送ロボットは測定試料や用途に合わせてカスタム製作致します。
操作はPC上のソフトウェアで容易に行うことができます。
測定解析ソフトウェアが標準添付されています。
特
長
用
途
ハイスループットCCD画像イメージング
ハイスループットな測定を簡便迅速に
大量の生物試料の遺伝子発現を「生物発光リアルタ
イム測定法」によって数日～1週間以上の長時間にわ
たって自動測定する発光測定解析システムです。高
感度CCDを搭載し、マイクロプレート、シャーレ、
試験管、生物個体などの様々な形状の試料（A4の面
積×13cmの高さまで）に対応が可能です。独自の
技術によって高速処理を実現しました。96ウェルプ
レートを使用した場合、19,200試料を100分間隔
で測定することが可能です。大規模な遺伝子発現測
定、突然変異体や有用生物株のスクリーニング、化
合物スクリーニング等を極めて迅速に達成できます。
特許取得
本製品は科学技術振興機構(JST)「先端計測分析技術 機器開発プログラム」における名古屋大学 小内先生・石浦先生との共同開発品です。 光検出器 高感度CCD 対応試料容器 「A4の面積×13cmの高さ」までの試料容器 搭載プレート数・ 試料数 「A4の面積×13cmの高さ」までの試料」 ×50組 ・ 19,200試料 （96ウェルプレートの場合なら、プレート4枚×50組＝200枚） 処理速度 19,200試料/最短100分 （96ウェルプレート使用の場合） 付属品 制御盤、 デスクトップPC、 測定解析ソフトウェア、 ケーブル類、 マニュアル類 寸法・重量・電源 2,210(W)×4,600(D)×2,100(H) ・ 1,300kg ・三相 200V (5kVA) オプション 各種カスタマイズ ： CCDカメラの機種、暗箱モジュールの数、試料台の規模や形状、装置寸法、温調や CO2ガス制御、植物用培養照明 など測定例3
発光レポーター遺伝子を組み込んだシロイヌナズナを大きく生育させて、連続明条件で9日間にわたり自
動測定しました。A, 試験管に入れた植物体の写真。 B, 測定画像。 C, 測定開始からの個々（20個体）
の生物発光量の変化。グラフ中の縦線は24時間ごとに引いてあります。各パネルには個々の植物体の測
定結果をプロットしました。
測定例2
発光レポーター遺伝子を組み込んだモデル高等植物シロイヌナズナの生物発光株を連続明条件で4日間に
わたり自動測定しました。 A, 96ウェルプレートに入れた植物体の写真。 B, 測定画像。 C, 測定開始か
らの個々（384個体）の生物発光量の変化。グラフ中の縦線は24時間ごとに引いてあります。各パネル
には測定結果を16個体ずつプロットしました。
B
C
測定開始からの時間 生物発光量A
※ データご提供： 名古屋大学・小内先生、石浦先生 ※ データご提供： 名古屋大学・小内先生、石浦先生A
B
発光レポーター遺伝子を組み込んだ藍色細菌のコロニーを連続明条件で7日間にわたり自動測定しました。
A, 藍色細菌コロニーの測定画像。 B, 測光開始からの個々のコロニーの生物発光量の変化（全コロニーの
データの一部を表示しています）。グラフ中の縦線は24時間ごとに引いてあります。各パネルには測定
結果を16コロニーずつプロットしました。
生物発光量 生物発光量 測定開始からの時間C
B
A
※ データご提供： 名古屋大学・小内先生、石浦先生 測定開始からの時間測定例１
制御系に工業用ロボットで実績の高い技術を採用することで抜群の動作安定性を確保しています。
独自のプレート把持方法を採用することで搬送中のプレート落下が皆無です。
標準で20枚の96ウェルマイクロプレートが設置できます（1,920試料の自動測定が可能）。
設置プレート数がカスタマイズ可能です。
任意の時間間隔、サイクル時間、サイクル数で長期間の自動測定が実現できます。発光レポー
ターを用いた遺伝子発現のリアルタイム測定に最適です。
試料プレートを平面上に設置し、均一な条件で培養を行いながら測定が可能です。特に植物系試
料に均一な光を照射できるので、均一性が高い測定結果が得られます。
TopCount NXT 以外の測定装置との接続もカスタム対応が可能です。
仕
様
特
長
型式 BL20-1 接続対応装置 TopCount NXT (PerkinElmer社) ※オプションで各社測定装置との接続にカスタム対応が可能（ご相談下さい） 対応試料容器 96ウェルプレート （PerkinElmer社 CulturePlate-96、OptiPlate-96など） 搭載プレート数 （試料数） 96ウェルプレート×20枚 （1,920試料） （カスタム対応可能） 設定サイクル数 1～999 回 設定サイクル時間 1～999 分 制御・操作方式 PLC制御 ・ タッチパネル操作 標準付属品 制御盤、 連動ソフト（TopCount NXTとの連動プログラム）、 ケーブル類、 説明書 オプション 各種カスタマイズ、培養照明、解析ソフト「解析 NINJA」、連動ソフトのカスタム対応 寸法・重量・電源 925(W)×1,000(D)×1,350(H) ・ 70kg ・ AC100V (20A)マイクロプレート搬送ロボット
本 製 品 は PerkinElmer 社 の ル ミ ネ ッ セ ン ス カ ウ ン タ ー
TopCount NXTなどのマイクロプレート対応型測定装置
に接続可能なマイクロプレート搬送ロボットです。独自の
プレート把持方法を採用することで、プレートの落下が皆
無です。また、長時間の連続運転に耐える動作安定性と耐
久性を備えています。マイクロプレートは平板上に設置し、
ロボットアームで測定装置に自動搬送します。マイクロプ
レートへ均一な光を照射することができますので、植物系
試料の自動測定に最適です。TopCount NXTに接続した
場合、任意の時間間隔、サイクル数で自動測定を行うこと
ができます。タッチパネル操作で簡単にTopCount NXT
との連携動作ができます（連携に必要なソフトウェアと通
信ケーブルが標準付属）。
プレート落下が皆無のプレート搬送ロボット
本製品は名古屋大学 小内先生・石浦先生との共同開発品です。特許取得
BL20-1
培養・測定に使用 する容器は？ 多数の試料を 測定したいか？ 24ウェルプレート 96ウェルプレート ・大型植物用 生物発光測定装置 LL04-1 ・ハイスループット生物発光測定解析システム（カスタム生産） CL24B-LIC08LC CL24B-LIC08NC CL24A-LIC CL24-W, L, U と CI-08L CL24-W, L, U と CI-08N CL24-W, L, U CL96B-4IC08LC CL96B-4IC08NC CL96A-4IC CL96S-1, 4 と CI-08L CL96S-1, 4 と CI-08N CL96S-1, 4
セレクションガイド （生物発光測定装置）
温度やCO2ガス の制御が必要 か？ 測定時の培養 に光照射が必 要か？最適な機種
P.3 P.3 P.4 P.4 P.3 P.3 P.6 P.6 φ35mmシャーレ φ40ｍｍ試験管 様々な容器 試料全体 P.7 P.12Y
N
Y
Y
N
Y
N
Y
N
Y
Y
N
Y
Y
Y
N
Y
Y
N
N
N
Y
Y
N
384ウェルプレートY
N
CL384B-4IC08NC CL384A-4ICY
N
P.2 ・小型CCDタイプ生物発光測定装置 （発売予定）すべては品質から
