“アルビクス”デジアナ変換サービス用スーパー装置
ＡＶＳ－１０１／１０９
設定ツール 操作説明書
目 次
ページ1 ． 概要 ... １
2 ． Ｗｅｂブラウザによる設定 ... ２
2 - 1 ログイン ... ２ 2 - 2 メインページ／メニュー ... ４ 2 - 2 - 1 【ＡＶＳ－１０９】 メイン画面 ... ４ 2 - 2 - 2 【ＡＶＳ－１０１】 メイン画面 ... ６ 2 - 3 スーパーの表示 ... ７ 2 - 4 スーパーの停止 ... ８ 2 - 5 スケジュール ... ９ 2 - 5 - 1 スケジュールの設定 ... １０ 2 - 5 - 2 スケジュールのソート ... １１ 2 - 5 - 3 ページの切り替え ... １１ 2 - 6 スクロールスーパー表示設定 ... １２ 2 - 6 - 1 フォントサイズ設定 ... １４ 2 - 6 - 2 スクロール速度設定 ... １４ 2 - 6 - 3 表示位置設定 ... １５ 2 - 6 - 4 スクロール停止設定 ... １６ 2 - 6 - 5 開始待ち時間設定 ... １７ 2 - 6 - 6 スクロール回数設定 ... １８ 2 - 6 - 7 文字明るさ設定 ... １８ 2 - 6 - 8 文字装飾設定 ... １９ 2 - 6 - 9 スクロール幅設定 ... ２０ 2 - 6 - 1 0 スクロール間隔設定 ... ２１ 2 - 7 固定スーパー表示設定 ... ２２ 2 - 7 - 1 フォントサイズ設定 ... ２４ 2 - 7 - 2 文字明るさ設定 ... ２４ 2 - 7 - 3 文字装飾設定 ... ２４ 2 - 7 - 4 固定スーパーの切り替え方法 ... ２５ 2 - 8 マット表示設定 ... ２７ 2 - 9 デジアナ文字表示設定 ... ２９ 2 - 1 0 ミュートによるスーパーの停止 ... ３０ 2 - 1 0 - 1 全チャンネル 全スケジュールの停止 ... ３０ 2 - 1 0 - 2 各チャンネル 全スケジュールの停止 ... ３１ 2 - 1 0 - 3 各スケジュールの停止 ... ３２ 2 - 1 0 - 4 ミュートの解除 ... ３３ 2 - 1 1 背面透過設定 ... ３４ 2 - 1 2 入力断時設定 ... ３５ 2 - 1 3 プレビュー ... ３６2 - 1 4 接点テイク設定※ ... ３７ 2 - 1 5 設定内容コピー ... ３９ 2 - 1 6 時刻設定 ... ４０ 2 - 1 7 ログイン設定 ... ４２ 2 - 1 8 製品情報設定 ... ４３ 2 - 1 9 フォント輝度設定 ... ４４ 2 - 2 0 「デジアナ」輝度設定 ... ４５ 2 - 2 1 ２４ｄｏｔフォントオフセット設定 ... ４６ 2 - 2 2 チャンネル名称設定※ ... ４７ 2 - 2 3 ＳＮＭＰ設定 ... ４９ 2 - 2 4 ネットワーク設定 ... ５０ 2 - 2 5 再読み込み ... ５２
3 ． 『ＡＶＳ－１０１／１０９マネージャー』による設定 ... ５３
3 - 1 インストール ... ５３ 3 - 2 チャンネル名称設定※ ... ５４ 3 - 3 スケジュール設定 ... ５６ 3 - 3 - 1 スケジュールのソート ... ５９ 3 - 3 - 2 スケジュールの削除 ... ５９ 3 - 4 スクロールスーパー表示設定 ... ６０ 3 - 5 固定スーパー表示設定 ... ６１ 3 - 6 マット表示設定 ... ６２ 3 - 7 背面透過設定 ... ６３ 3 - 8 入力断時設定 ... ６４ 3 - 9 データー転送方法 ... ６５ 3 - 9 - 1 データー転送先の設定 ... ６８ 3 - 9 - 2 データー転送先の削除 ... ６８ 3 - 1 0 チャンネル間データーコピー方法 ... ６９ 3 - 1 1 スケジュールファイル作成方法 ... ７１ 3 - 1 2 既存スケジュールファイルの読み込み ... ７３ 3 - 1 3 本体装置設定取得方法 ... ７４ 3 - 1 4 ＡＶＳスケジュール設定マクロの使用方法 ... ７６ 3 - 1 4 - 1 日々スケジュール設定 ... ７６ 3 - 1 4 - 2 週間スケジュール設定 ... ７７ ※ ＡＶＳ－１０９のみの機能です。１
1 ．
概要
本書は｢デジアナ変換サービス用スーパー装置｣（以下「スーパー装置」）のＷｅｂ設定画面と 添付される設定ツールの操作方法について説明するものです。 ◇スーパー装置は、指定されたスケジュールに従って、メッセージを画面上へ表示することが 可能な装置です。 ◇本書で説明する設定方法での操作により、下記のようなメッセージ表示が可能になります。 （１） メッセージの表示方法 ① スクロールスーパー メッセージが画面の右から左へ流れる機能です。 ② 固定スーパー メッセージを画面上の任意の位置に表示する機能です。 ③ デジアナ文字 「デジアナ」文字を画面右上に表示することができます。 「デジアナ」の表示を行う場合、表示される文字数を少なくすることで、 メッセージが重ならないようにすることが可能です。 ④ マット表示 画面の任意の矩形領域を黒またはグレーで塗りつぶすことができます。 黒く塗りつぶしたマット表示の上にスーパー及びデジアナ文字を表示できます。 図 1-1 スーパー表示 （２） メッセージの表示条件 スケジュールを設定し、メッセージを表示する期間を指定することができます。 詳細は「2．Ｗｅｂブラウザによる設定」を参照して下さい。 スクロールスーパー 固定スーパー デジアナ文字 マット表示２
2 ．
Ｗｅｂブラウザによる設定
◇本装置はＷｅｂブラウザを使用し、スーパーをテイクするスケジュール等を 設定することができます。2 - 1 ログイン
◇スーパー装置の設定画面を開きます。 （１） ＵＲＬ入力 インターネットエクスプローラーを起動し、アクセスしたい機器の ＩＰアドレスを入力します。 ※出荷時のＩＰアドレスは「192.168.200.254」となっています。 図 2-1-1 ＵＲＬ入力 （２） ログインページ ログインページが表示されますので、 ボタンをクリックします。 ※お気に入りへはログインページを登録して下さい。 図 2-1-2 ログインページ３ （３） ログイン画面 ユーザー名とパスワードの入力を求めるダイアログが表示されます。 ユーザー名とパスワードを入力し、 ボタンをクリックしてください。 ボタンをクリックすると、ログインを中止します。 ※初期状態では、ユーザー名：root、パスワード：root、でログインできます。 図 2-1-3 ログイン画面
４
2 - 2 メインページ／メニュー
◇ログインが完了すると、メニューとメインページを表示します。2 - 2 - 1 【ＡＶＳ－１０９】 メイン画面
図 2-2-1 ＡＶＳ－１０９ メイン画面 図 2-2-2 ＡＶＳ－１０９ メニュー表示 （１） （３） （４） （５） （２） （６） （７） （８） クリック５ （１） メニュー ① メイン ・・・ Ｗｅｂ設定画面接続時に最初に表示されるページです。 ② チャンネル ・・・ チャンネル毎に(ア)～(キ)の設定が行えます。 (ア) スケジュール ・・・ テイクの時刻や条件などの設定を行えます。 (イ) スクロールスーパー表示 ・・・ スクロールスーパーの表示に関する各種設定が 行えます。 (ウ) 固定スーパー表示 ・・・ 固定スーパーの表示に関する各種設定が 行えます。 (エ) マット表示 ・・・ 元映像の任意の矩形領域を黒またはグレーで 塗りつぶす設定が行えます。 (オ) その他 ・・・ 背面透過設定及び、入力断時の設定が行えます。 (カ) プレビュー ・・・ スーパーを実際にテイクさせて確認が行えます。 (キ) 接点テイク ・・・ 外部入力による制御設定が行えます。 ③ 設定内容コピー ・・・ チャンネル間での、スケジュール及び各種設定のコピーが 行えます。 ④ 時刻 ・・・ 機器の時刻を設定します。 ⑤ システム ・・・ ログイン設定、製品情報設定、チャンネル名称設定が行えます。 ⑥ ＳＮＭＰ設定 ・・・ コミュニティの変更、トラップ送信先の設定が行えます。 ⑦ ネットワーク設定 ・・・ 機器のＩＰアドレスの設定が行えます。 （２） ログアウトボタン ⑤ ボタンをクリックすると、本画面を終了し、ログインページに戻ります。 （３） 時刻表示 ⑥ メニュー下の時刻はアクセス中の機器の時刻です。 ⑦ 時刻は５秒ごとに装置と同期を行っています。 （４） ユニット名称表示 ⑧ 機器の名称を表示します。名称はシステムページにて自由に設定できます。 （５） アラーム情報 ⑨ アラーム情報を表示します。 ⑩ ５秒ごとに装置と同期を行っています。 （６） システム情報の表示 ⑪ 機器のシステム名称、ソフトウェアバージョン、IP アドレスを表示します。 （７） 全ミュートボタン ⑫ ボタンを押すと、全てのテイクが停止します。 詳細は「2-10-1 全チャンネル 全スケジュールの停止」を参照して下さい。 （８） チャンネル状態表示 ⑬ 各チャンネルの状態を示します。
６
2 - 2 - 2 【ＡＶＳ－１０１】 メイン画面
図 2-2-3 ＡＶＳ－１０１ メイン画面 （１） メニュー ① メイン ・・・ Ｗｅｂ設定画面接続時に最初に表示されるページです。 ② スケジュール ・・・ テイクの時刻や条件などの設定を行えます。 ③ スクロールスーパー表示 ・・・ スクロールスーパーの表示に関する各種設定が 行えます。 ④ 固定スーパー表示 ・・・ 固定スーパーの表示に関する各種設定が 行えます。 ⑤ マット表示 ・・・ 元映像の任意の矩形領域を黒またはグレーで 塗りつぶす設定が行えます。 ⑥ その他 ・・・ 背面透過設定及び、入力断時の設定が行えます。 ⑦ プレビュー ・・・ スーパーを実際にテイクさせて確認が行えます。 ⑧ 時刻 ・・・ 機器の時刻を設定します。 ⑨ システム ・・・ ログイン設定、製品情報設定、チャンネル名称設定が 行えます。 ⑩ ＳＮＭＰ設定 ・・・ コミュニティの変更、トラップ送信先の設定が行えます。 ⑪ ネットワーク設定 ・・・ 機器のＩＰアドレスの設定が行えます。 ※（２）～（４）はＡＶＳ－１０９と同様です。 （５） 機器状態表示 ⑭ アラーム情報及び、スーパーテイク状況を表示します。 ⑮ ５秒ごとに装置と同期を行っています。 ※（６）～（７）はＡＶＳ－１０９と同様です。 （１） （３） （４） （５） （２） （６） （７）７
2 - 3 スーパーの表示
◇スーパーを表示する手順について説明します。 ① スケジュール設定による表示 （１） スケジュールの設定を行います。 「2-5 スケジュール」を参照して下さい。 （２） 各種スーパーの表示設定を行います。 「2-6 スクロールスーパー表示設定」 「2-7 固定スーパー表示設定」 「2-8 マット表示設定」 「2-9 デジアナ文字表示設定」を参照して下さい。 （３） スケジュールにて設定した日時より、スーパーの表示が開始します。 ② 外部入力による表示※ ※ＡＶＳ－１０１に本機能はありません。 （１） 各種スーパーの表示設定を行います。 （２） 接点テイクの設定を行います。 「2-14 接点テイク設定※」を参照して下さい。 （３） 接点の操作により、スーパーのＯＮ／ＯＦＦを行います。 ③ プレビューによる簡易的な表示 （１） 各種スーパーの表示設定を行います。 （２） プレビュー設定を行います。 「2-13 プレビュー」を参照して下さい。８
2 - 4 スーパーの停止
◇スーパーを停止する手段について説明します。 ① スケジュール設定による停止 スケジュール期間が終了すると、スーパーは停止します。 ② ミュートボタンによる停止 スケジュール期間内にスーパーを停止したい場合、ミュートボタンによって 停止が行えます。 「2-10 ミュートによるスーパーの停止」を参照して下さい。 ③ 外部入力による停止※ ※ＡＶＳ－１０１に本機能はありません。 接点テイクの設定により、外部入力によってスーパーを停止することができます。 「2-14 接点テイク設定※」を参照して下さい。９
2 - 5 スケジュール
◇スーパー表示する期間、表示条件、表示するスーパーの各種を設定できます。 ◇メニューより「スケジュール」をクリックすると、スケジュール設定画面を表示します。 ◇スケジュールは最大で１０２４個登録できます。 ※ お使いのパソコンの性能によっては表示するまでに多少時間がかかります。 ※ 登録されているスケジュールのうち、すでに実行済みの期間は表示されません。 ※ 実行中のスケジュールはＮｏ．の列が赤色になります。 図 2-5-1 スケジュール設定画面 ① 更新ボタン ・・・ ページ内で設定した内容を機器に反映させるためのボタンです。 ② 日時設定 ・・・ スーパーを表示させる日付と時間を指定します。 ③ 表示設定 ・・・ スーパーする内容のＯＮ／ＯＦＦを行います。 ④ テイク情報 ・・・ ■テイク数秒 スケジュール期間を秒数で表示します。 ■ロール回数 スクロールスーパーの最大スクロール回数を 表示します。 ③ ① ④ ②１０
2 - 5 - 1 スケジュールの設定
◇スーパーを表示する期間、及び内容を設定します。 （１） 日時設定に、開始日時～終了日時を入力してください。 ■スーパーを表示する日付と時間を指定します。 西暦年は下２桁入力となります。 （２） 各種表示設定のＯＮ／ＯＦＦを行ってください。 各ボタンとも、色が付いた状態が になります。 各ボタン内容の詳細については、下記の各章を参照してください。 ■ミュート ・・・「2-10 ミュートによるスーパーの停止」 ■スクロールスーパー ・・・「2-6 スクロールスーパー表示設定」 ■固定スーパー ・・・「2-7 固定スーパー表示設定」 ■マット ・・・「2-8 マット表示設定」 ■デジアナ文字 ・・・「2-9 デジアナ文字表示設定」 （３） 設定の変更が終わったら、 ボタンを押して下さい。 ※ ボタンを押すまでは機器に反映されません。 ※スケジュール設定と映像検出設定、それぞれの ボタンを押してください。 下記確認メッセージが表示されれば、スケジュールの設定は完了です。１１
2 - 5 - 2 スケジュールのソート
◇登録した全てのスケジュールを並べ替えます。 ■ 日時設定の ボタンを押すと編集中のスケジュールを開始日時の昇順で 並べ替えることができます。2 - 5 - 3 ページの切り替え
◇登録するスケジュールが多い場合には、ページを移動することで最大１０２４個の スケジュールを登録することができます。 ◇ページ数は、１～６４ページまであります。 ① 前後ページへの移動 もしくは ボタンをクリックしてください。 ② 任意のページへの移動 任意のページ数を入力し、 ボタンをクリックしてください。 １～６４の範囲から入力できます。 図 2-5-2 スケジュールのソート及びページ切り替え 2-5-2 スケジュールのソート 2-5-3 ページの切り替え１２
2 - 6 スクロールスーパー表示設定
◇スクロールスーパーのメッセージや表示方法を設定することができます。 ◇スクロールスーパー１、スクロールスーパー２を設定することが可能です。 （１） メニューより「スクロールスーパー表示」をクリックして下さい。 図 2-6-1 スクロールスーパー表示 （２） スクロールスーパー１もしくはスクロールスーパー２に表示するメッセージを 入力します。 入力可能文字数を表 2-6-１に示します。 表 2-6-１ スクロールスーパー入力可能文字数 スクロールスーパー１ スクロールスーパー２ 全角２５６文字 全角１２８文字 ※表示可能な文字はシフトＪＩＳコード（第一水準、第二水準）のみとなります。 （３） スクロールスーパー１、スクロールスーパー２それぞれのメッセージの 表示方法を設定します。 ※表示方法設定の詳細は 「2-6-1 フォントサイズ設定」～「2-6-10 スクロール間隔設定」 を参照して下さい。１３ （４） 設定の変更が終わったら、スクロールスーパー１、２ それぞれの ボタンを 押して下さい。更新が終了すると下記メッセージが表示されます。 （５） スケジュール設定画面にて、スクロールスーパー１もしくは２の設定を ＯＮにしてください。 ■ をクリックすると に表示が変わり、スクロールスーパー１がテイクされます。 ■ をクリックすると に表示が変わり、スクロールスーパー２がテイクされます。 図 2-6-2 スケジュール設定画面 （６） 設定の変更が終わったら、 ボタンを押して下さい。
１４
2 - 6 - 1 フォントサイズ設定
◇表示する文字の大きさを変えることができます。 ◇３種類から選択できます。 １６ドット ・・・１６ドット×１６ライン ２４ドット ・・・２１ドット×２４ライン ３２ドット ・・・３２ドット×２８ライン 図 2-6-3 フォントサイズ設定2 - 6 - 2 スクロール速度設定
◇スクロール速度を変えることができます。 ◇３段階から選択できます。 「遅」 ・・・１［ｄｏｔ／フレーム］ 「中」 ・・・２［ｄｏｔ／フレーム］ 「速」 ・・・４［ｄｏｔ／フレーム］ 図 2-6-4 スクロール速度設定１５
2 - 6 - 3 表示位置設定
◇スクロールスーパーを表示する行位置を選択できます。 ◇フォントサイズにより、選択範囲が変わります。 【フォントサイズ １６ドット】・・・「１～２８」行目の範囲から選択します。 【フォントサイズ ２４ドット】・・・「１～１８」行目の範囲から選択します。 【フォントサイズ ３２ドット】・・・「１～１４」行目の範囲から選択します。 図 2-6-5 表示位置設定１６
2 - 6 - 4 スクロール停止設定
◇メッセージの最後でスクロールを指定時間停止させることができます。 ◇スクロールのメッセージの最後に電話番号などを入れておき、一定時間表示した後で メッセージを消したい場合などに使用して下さい。 「１～９９９９」秒の範囲で指定できます。 秒数を入力し、ラジオボタンで選択して下さい。 ※スクロール停止時に画面上に表示できる文字数を表 2-6-２に示します。 ※スクロール停止「する」場合は、２２文字以上のメッセージを 入力してください。 表 2-6-２ スクロール停止時表示文字数 フォントサイズ 表示桁数 １６ドット ２４ドット ３２ドット 標準 ４０文字 ３０文字 ２０文字 短い ３２文字 ２４文字 １６文字 図 2-6-6 スクロール停止設定１７
2 - 6 - 5 開始待ち時間設定
◇スケジュールで設定された開始時間から、設定された秒数待ってから、 スクロールメッセージの表示を開始することができます。 ◇スクロール開始後は、通常のスクロール設定を繰り返します。 「０～９９９９」秒の範囲で設定できます。 例．開始待ち時間＝１０秒 メッセージ表示 開始待ち時間 スケジュール設定 図 2-6-7 開始待ち時間 図 2-6-8 開始待ち時間設定 スクロール表示 スクロール停止 スケジュール設定による開始時間 １０秒１８
2 - 6 - 6 スクロール回数設定
◇指定された回数だけメッセージの表示を繰り返すことができます。 「１～９９９９」秒の範囲で設定できます。 ※スケジュールで設定された期間内での繰り返しになります。 回数を入力し、ラジオボタンで選択して下さい。 図 2-6-9 スクロール回数設定2 - 6 - 7 文字明るさ設定
◇表示する文字の明るさを変えることができます。 ◇３段階から選択できます。 ◇明るさの調節は、「2-19 フォント輝度設定」にて行うことができますが、 初期設定では、下記の様な明るさが設定されています。 「暗」 ・・・約３６［ＩＲＥ］ 「標準」 ・・・約６４［ＩＲＥ］ 「明」 ・・・約９２［ＩＲＥ］ 図 2-6-10 文字設定１９
2 - 6 - 8 文字装飾設定
◇表示する文字の周りを黒でふちどることができます。 「なし」 ・・・白文字表示 「黒ふちどり」 ・・・白文字を黒でふちどり表示 図 2-6-11 文字装飾設定２０
2 - 6 - 9 スクロール幅設定
◇スクロール表示する幅を変更することができます。 ◇デジアナ文字を表示する行と同じ行にスクロールスーパーを表示させたい場合に、 デジアナ文字を避けてスクロール表示させることができます。 ◇スクロール幅は２種類から選択できます。 「標準」 「短い」 表 2-6-３ 表示文字数 フォントサイズ 表示桁数 １６ドット ２４ドット ３２ドット 標準 ４０文字 ３０文字 ２０文字 短い ３２文字 ２４文字 １６文字 図 2-6-12 「標準」 図 2-6-13 「短い」 図 2-6-14 スクロール幅設定 ２０or３０or４０文字 １６or２４or３２文字 それぞれの設定時の表示文字数を表 2-6-３に示します。２１
2 - 6 - 1 0 スクロール間隔設定
◇スクロール開始から次のスクロール開始までの時間を指定できます。 ◇設定した各パラメータから、入力したメッセージが画面上に表示される時間を計算して、 ロール時間が表示されます。ロール時間を元に、スクロール間隔を決定して下さい。 ※スクロール間隔がロール時間（スクロールが完了するために必要な秒数） よりも短い場合、メッセージ表示がスクロール中に途切れ、 再びメッセージの先頭から表示されます。 「０～９９９９」秒の範囲で指定できます。 ※スクロールが終了してもスクロール間隔で指定した秒数が経過するまでは 次のメッセージは表示されません。 例．ロール時間＝４５秒、スクロール間隔＝５０秒 メッセージ表示 スクロール間隔 図 2-6-15 スクロール間隔 図 2-6-16 スクロール間隔設定 ５０秒 スクロール表示（ロール時間） スクロール停止 ５０秒 ４５秒 ４５秒 スクロール間隔の指定が ロール時間より短い場合、 ロール時間の欄に 注意書きが表示されます。２２
2 - 7 固定スーパー表示設定
◇固定スーパーのメッセージや表示方法を設定することができます。 （１） メニューより「固定スーパー表示」をクリックして下さい。 図 2-7-1 固定スーパー （２） 文字列欄にメッセージを入力してください。 入力可能文字数を表 2-7-１に示します。 表 2-7-１ 固定スーパー入力可能文字数 フォントサイズ １６ドット ２４ドット ３２ドット 文字数（全角） 横４０文字 縦２８文字 横３０文字 縦１８文字 横２０文字 縦１４文字 ※表示可能な文字はシフトＪＩＳコード（第一水準、第二水準）のみとなります。 （３） 固定スーパーメッセージの表示方法を設定します。 ※表示方法設定の詳細は 「2-7-1 フォントサイズ設定」～「2-7-3 文字装飾設定」 を参照して下さい。 （４） （２） （３）２３ （４） 固定スーパーの表示切り替えを行う場合、「設定する」にチェックを入れてください。 ※表示切り替え設定の詳細は 「2-7-4 固定スーパーの切り替え方法」 を参照して下さい。 （５） 設定の変更が終わったら、 ボタンを押して下さい。設定内容が反映されます。 更新が終了すると下記メッセージが表示されます。 （６） スケジュール設定画面にて、固定スーパーの設定をＯＮにしてください。 ■ をクリックすると に表示が変わり、固定スーパーがテイクされます。 図 2-7-2 スケジュール設定画面 （７） 設定の変更が終わったら、 ボタンを押して下さい。
２４
2 - 7 - 1 フォントサイズ設定
◇表示する文字の大きさを変えることができます。 ◇３種類から選択できます。 １６ドット ・・・１６ドット×１６ライン ２４ドット ・・・２１ドット×２４ライン ３２ドット ・・・３２ドット×２８ライン 図 2-7-3 フォントサイズ設定2 - 7 - 2 文字明るさ設定
◇表示する文字の明るさを変えることができます。 ◇３段階から選択できます。 ◇明るさの調節は、「2-19 フォント輝度設定」にて行うことができますが、 初期設定では、下記の様な明るさが設定されています。 「暗い」 ・・・約３６［ＩＲＥ］ 「標準」 ・・・約６４［ＩＲＥ］ 「明るい」 ・・・約９２［ＩＲＥ］ 図 2-7-4 文字設定2 - 7 - 3 文字装飾設定
◇表示する文字の周りを黒でふちどることができます。 「なし」 ・・・白文字表示 「黒ふちどり」 ・・・白文字を黒でふちどり表示 図 2-7-5 文字装飾設定２５
2 - 7 - 4 固定スーパーの切り替え方法
◇固定スーパーのメッセージを最大４種類登録し、順に切り替えて表示することができます。 （１） 固定スーパーパラメータの表示切り替えの「設定する」にチェックを入れると、 図 2-7-6 に示すパラメータが表示されます。 （２） ページ内下部に固定スーパー２～４の設定項目が表示されます。 図 2-7-6 固定スーパー切替設定 （３） 固定スーパー１～４それぞれの文字列に表示させるメッセージを入力します。 （４） 各メッセージを表示させたい秒数を、表示時間欄に記入します。 表示時間及びブランク期間は０～９９９９秒の範囲で設定できます。 ※表示時間に「０」を入力すると、その表示はスキップされます。 ※ブランク期間は、スーパーを何も表示しない期間です。 （１） （２） ブランク時間 表示時間２６ （５） 固定スーパーメッセージは下記のように切り替わって表示されます。 図 2-7-7 固定スーパー切替表示 例． 固定スーパー１＝１０秒、固定スーパー２＝０秒、固定スーパー３＝１０秒、 固定スーパー４＝２０秒、ブランク期間＝０秒 図 2-7-8 固定スーパー切替表示例 固定スーパー１ 固定スーパー２ 固定スーパー３ 固定スーパー４ ブランク期間 (スーパー非表示) 固定スーパー１ 10秒表示 固定スーパー２ (スキップ) 固定スーパー３ 10秒表示 固定スーパー４ 20秒表示 ブランク期間 (スキップ)
２７
2 - 8 マット表示設定
◇元映像の任意の矩形領域を黒またはグレーで塗りつぶす設定ができます。 ◇２つの領域を指定することができます。 （１） メニューより「マット表示」をクリックして下さい。 図 2-8-1 マット表示 （２） マットの色を選択します。 黒かグレーの２色から選択できます。 （３） パラメータに数字を入れ、マット表示領域を指定します。 指定範囲は図 2-8-2 の範囲から、水平方向と垂直方向の開始位置と終了位置を 指定することで、任意の位置と範囲を指定できます。 図 2-8-2 マット指定範囲２８ （４） 設定の変更が終わったら、 ボタンを押して下さい。設定内容が反映されます。 更新が終了すると下記メッセージが表示されます。 （５） スケジュール設定画面にて、マットの設定をＯＮにしてください。 ■マット１、マット２それぞれの をクリックすると に表示が変わり、 それぞれ指定した領域に矩形領域が表示されます。 図 2-8-3 スケジュール設定画面 （６） 設定の変更が終わったら、 ボタンを押して下さい。
２９
2 - 9 デジアナ文字表示設定
◇固定の位置に「デジアナ」の文字を常時表示することができます。 ◇文字の明るさは可変です。 明るさの調整方法については、「2-20 「デジアナ」輝度設定」を参照して下さい。 （１） メニューより「スケジュール」をクリックして下さい。 （２） 「デジアナ文字」項目の をクリックすると に表示が変わり、 「デジアナ」文字がテイクされます。 図 2-9-1 スケジュール設定画面 図 2-9-2 デジアナ文字表示位置 デジアナ文字３０
2 - 1 0 ミュートによるスーパーの停止
◇表示されたスーパーを簡易的に停止することができます。2 - 1 0 - 1 全チャンネル 全スケジュールの停止
◇１台の装置で稼働している全てのチャンネルの、登録した全てのスケジュールで スーパーのテイクを停止します。※ ※ ＡＶＳ－１０１は単一チャンネル製品のため、チャンネル別の機能はありません。 （１） メニューより「メイン」をクリックして下さい。 図 2-10-1 メイン画面 （２） ボタンをクリックします。確認メッセージが表示されます。 （３） をクリックすると、全スケジュール停止の処理を行います。 処理が終了すると、下記メッセージを表示します。 （４） スケジュールの停止を解除したい場合は、「2-10-4 ミュートの解除」を 参照してください。３１
2 - 1 0 - 2 各チャンネル 全スケジュールの停止
◇チャンネル毎に、登録した全てのスケジュールでスーパーのテイクを停止します。※ ※ ＡＶＳ－１０１は単一チャンネル製品のため、チャンネル別の機能はありません。 従って、ここでの機能は、ＡＶＳ－１０１において 「2-10-1 全チャンネル 全スケジュールの停止」と同等の機能となります。 （１） 各チャンネルのメニューより「スケジュール」をクリックして下さい。 図 2-10-2 スケジュール設定画面 （２） ボタンをクリックします。 が全て 表示になります。 （３） 設定の変更が終わったら、 ボタンを押して下さい。 下記メッセージが表示され、全てのスケジュールが停止します。３２
2 - 1 0 - 3 各スケジュールの停止
◇登録したスケジュールの中から、スーパーを停止したいスケジュールを選択します。 （１） メニューより「スケジュール」をクリックして下さい。 図 2-10-3 スケジュール設定画面 （２） 停止したいスケジュールの をクリックすると、 に表示が変わります。 （３） 設定の変更が終わったら、 ボタンを押して下さい。 下記メッセージが表示され、スケジュールが停止します。３３
2 - 1 0 - 4 ミュートの解除
◇スーパーの停止を解除します。 （１） メニューより「スケジュール」をクリックして下さい。 図 2-10-4 スケジュール設定画面 （２） スケジュールの停止を全て解除したい場合は、 ボタンをクリックしてください。 全スケジュールが 表示になります。 （３） スケジュール別に停止を解除したい場合は、各スケジュールの を クリックしてください。 該当スケジュールが 表示になります。 （４） 設定の変更が終わったら、 ボタンを押して下さい。 下記メッセージが表示され、ミュートが解除されます。３４
2 - 1 1 背面透過設定
◇マット及び文字の背面を透過させることができます。 （１） メニューより「その他」をクリックして下さい。 図 2-11-1 その他設定 （２） 背面透過のパラメータで「する」を選択します。 （３） ボタンを押して下さい。設定内容が反映されます。 更新が終了すると下記メッセージが表示されます。３５
2 - 1 2 入力断時設定
◇入力信号が無い場合に、ブルーバックを表示させる設定ができます （１） メニューより「その他」をクリックして下さい。 図 2-12-1 その他設定 （２） 入力断時ブルーバック表示のパラメータで「する」を選択します。 （３） ボタンを押して下さい。設定内容が反映されます。 更新が終了すると下記メッセージが表示されます。３６
2 - 1 3 プレビュー
◇スーパー表示をモニタにプレビューします。 ※プレビューは５分で自動停止します。 ※スケジュール設定やミュート設定などにより、スーパーが表示されない設定に なっていても、プレビューの設定が優先されます。 （１） メニューより「プレビュー」をクリックして下さい。 図 2-13-1 プレビュー （２） プレビューを行いたい項目の「テイク」を選択してください。 スクロールスーパー１、スクロールスーパー２、固定スーパー、マット１、マット２の プレビューを行うことができます。 （３） をクリックしてください。確認メッセージが表示されます。 （４） をクリックすると、プレビュー表示を開始します。 （５） プレビューを終了したい場合、「テイク中止」を選択し、 を クリックしてください。３７
2 - 1 4 接点テイク設定
※ ◇外部入力による制御設定を行うことができます。 ◇スケジュールの設定を行わずに、手動でスーパーのＯＮ／ＯＦＦを操作することができます。 ※ＡＶＳ－１０１に本機能はありません。 （１） メニューより「接点テイク」をクリックして下さい。 （２） 外部接点操作でＯＮ／ＯＦＦを行いたい項目に、チェックを入れます。 ※ミュート（スーパー停止）は単一選択のみ可能、 その他の項目は、複数選択可能です。 ※接点テイク１、接点テイク２が同時にＯＮされた場合、 それぞれの選択項目が合計されて表示されます。 どちらかでミュートが選択されている場合、ミュートが優先されます。 （３） ボタンを押して下さい。設定内容が反映されます。 更新が終了すると下記メッセージが表示されます。３８ （４） 接点テイク１、接点テイク２それぞれの外部接点を操作し、スーパーの状態を決定しま す。 ※接点仕様の詳細については、 「デジアナ変換サービス用スーパー装置[AVS-109]取扱説明書.pdf」を 参照して下さい。 図 4.5 接点仕様 3.3V 10kΩ 内部回路 接点テイク 1 接点テイク 2
３９
2 - 1 5 設定内容コピー
◇一つのチャンネルに入力した、スーパーの文言・設定及びスケジュールなどを、 他のチャンネルにコピーすることができます。 （１） メニューより「設定内容コピー」をクリックして下さい。 （２） コピー元のチャンネル及び、コピー先のチャンネルを選択します。 （３） をクリックしてください。 コピーが完了すると下記メッセージが表示されます。４０
2 - 1 6 時刻設定
◇機器の時刻を設定できます。 （１） メニューより「時刻」をクリックして下さい。 図 2-16-1 時刻設定 （２） 時刻の設定方法を選択してください。 ① ＰＣ時刻をＨＴＴＰ通信で設定 ・・・接続しているパソコンの時刻を設定します。 をクリックすると、 時刻を設定します。 ② 手動時刻設定 ・・・入力された時刻を設定します。 任意の時刻を入力後、 をクリックしてください。 ③ ＰＣ時刻をＮＴＰ通信で設定 ・・・接続しているパソコンとＮＴＰによる通信を行い、時刻を設定します。 パソコンのレジストリ変更が必要となる場合があります。 ＮＴＰサーバ設定後、 を クリックすると、ＰＣとＮＴＰで通信を行い、時刻を設定します。４１ （３） ＮＴＰサーバ設定を行うことで、ＮＴＰサーバより時刻同期を行うことができます。 ① ＮＴＰサーバ名を入力してください。 ■ＮＴＰサーバのＩＰアドレスを指定します。 ■＜0.0.0.0＞を設定した場合、時刻同期は無効となります。 ② 更新間隔を入力してください。 ■ＮＴＰサーバへアクセスする間隔を指定します。 ■＜0＞を設定した場合、時刻同期は無効となります。 ③ ボタンをクリックしてください。確認メッセージが表示され、 設定が有効になります。 （４） 設定完了後、機器の電源の ON/OFF を行い、機器の再起動を行ってください。
４２
2 - 1 7 ログイン設定
◇ＨＴＴＰ／ＦＴＰ ログイン時に必要なユーザーＩＤ、パスワードを任意の値に 変更できます。 （１） メニューより「システム」をクリックして下さい。 図 2-17-1 ログイン設定 （２） 任意のユーザーＩＤとパスワードを入力してください。 ■ユーザーＩＤ、パスワード共に、半角英数１２文字まで指定することができます。 （３） をクリックしてください。確認メッセージが表示されます。４３
2 - 1 8 製品情報設定
◇サイドバーに表示させる機器名称を任意の値に変更できます。 （１） メニューより「システム」をクリックして下さい。 図 2-18-1 製品情報設定 （２） ユニット名称欄に任意のユニット名称を入力してください。 ■全角半角混在１２文字以内で設定できます。 （３） をクリックしてください。確認メッセージが表示されます。４４
2 - 1 9 フォント輝度設定
◇スクロールスーパー及び固定スーパーで表示させる文字の明るさを調整できます。 ◇ここで設定する「暗い」「標準」「明るい」の３段階の設定は、 スクロールスーパー表示設定、固定スーパー表示設定それぞれにおける、 「明」「標準」「暗」に対応しています。 （１） メニューより「システム」をクリックして下さい。 図 2-19-1 製品情報設定 （２） 任意の輝度をそれぞれ入力して下さい。 ■ ３２～２５０の範囲で設定できます。 ■ ３２が最も暗く、２５０が最も明るい設定になります。 ■ 初期設定は「暗い：９６」「標準：１６０」「明るい：２２４」です。 （３） をクリックしてください。確認メッセージが表示されます。４５
2 - 2 0 「デジアナ」輝度設定
◇固定位置に表示するデジアナ文字の輝度を変更することができます。 （１） メニューより「システム」をクリックして下さい。 図 2-20-1 製品情報設定 （２） 任意の輝度を入力して下さい。 ■ ３２～２５０の範囲で設定できます。 ■ ３２が最も暗く、２５０が最も明るい設定になります。 ■ 初期設定は「９６」です。 （３） をクリックしてください。確認メッセージが表示されます。４６
2 - 2 1 ２４ｄｏｔフォントオフセット設定
◇２４ｄｏｔフォントの表示位置を微調整することができます。 ◇行間隔を調整し、最上段と最下段の表示位置を、画面上内側に調整することができます。 ※初期値「０」で、最上段と最下段の表示位置が最も外側になります。 （１） メニューより「システム」をクリックして下さい。 図 2-21-1 製品情報設定 （２） 任意のオフセット値を入力して下さい。 ■ ０～３の範囲で設定できます。 ■ ０が最も行間が広く、３が最も行間が狭い設定です。 ■ 初期設定は「０」です。 （３） をクリックしてください。確認メッセージが表示されます。４７
2 - 2 2 チャンネル名称設定
※ ◇メニューに表示される各チャンネルの名称を任意の名称に変更できます。 ※ＡＶＳ－１０１は単一チャンネル製品のため、本設定はありません。 （１） メニューに表示される「チャンネル１～９」は、装置リアに表示されている「１～９」 にそれぞれ対応しています。 図 2-22-1 チャンネル対応 装置リア４８ （２） メニューより「システム」をクリックして下さい。 図 2-22-2 チャンネル名称設定 （３） チャンネル名称設定欄に、任意のチャンネル名を入力して下さい。 ■全角半角混在１６文字以内で設定できます。 （４） をクリックしてください。確認メッセージが表示されます。
４９
2 - 2 3 ＳＮＭＰ設定
◇機器の監視を行うためのＳＮＭＰを設定します。 （１） メニューより「ＳＮＭＰ設定」をクリックして下さい。 図 2-23-1 ＳＮＭＰ設定 （２） 任意のコミュニティ名を設定してください。 ■半角英数３０文字文字以内で設定できます。 （３） トラップ送信先のＩＰアドレスを設定してください。 ■送信先アドレスは１０個まで設定できます。 ※TRAP 上げ先へ存在しない IP アドレスは設定しないでください。 機器のパフォーマンスが著しく低下する原因となります。 （４） をクリックしてください。確認メッセージが表示されます。 （５） 設定完了後、機器の電源の ON/OFF を行い、機器の再起動を行ってください。５０
2 - 2 4 ネットワーク設定
◇機器の IP アドレス、サブネットマスク、ゲートウェイの変更ができます。 ※出荷時の IP アドレスは「192.168.200.254」、ゲートウェイは「0.0.0.0」となっています。 （１） メニューより「ネットワーク設定」をクリックして下さい。 図 2-24-1 ネットワーク設定 （２） 変更したい IP アドレス、サブネットマスク、ゲートウェイを入力します。 （３） をクリックしてください。確認メッセージが表示されます。 （４） をクリックして、機器を再起動してください。 確認メッセージが表示されます。５１

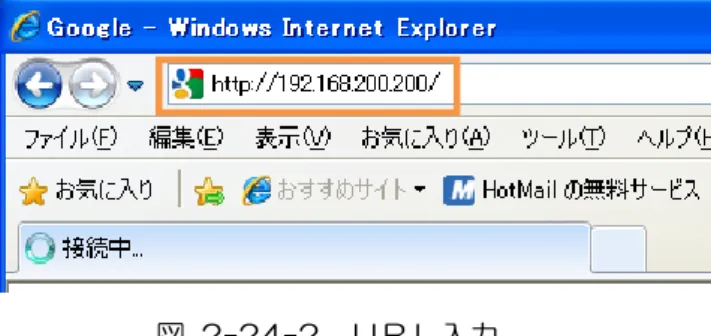

（５） ブラウザに新しいＩＰアドレスを入力し、再ログインしてください。
５２
2 - 2 5 再読み込み
◇変更中の内容を破棄し、機器内部に設定されているスケジュールを読み込みます。 （１） 各ページの上部に存在する ボタンをクリックすると、 変更中の内容を破棄し、機器の内部設定を読み込みます。 （２） 確認メッセージが表示されます。 （３） をクリックすると、変更前の設定が再表示されます。 図 2-25-1 スケジュール設定画面の再読み込みボタン５３
3 ．
『ＡＶＳ‐１０１／１０９マネージャー』による設定
◇付属の専用ソフトウェア『ＡＶＳ－１０１／１０９マネージャー』を使用することで、 ＰＣ上からスーパー内容の文字入力や、スケジュールなどの各種設定を行うことができ、 また、その内容をＰＣ上に保存することができます。 ◇複数の本体装置の設定を一括で行うことができます。 ※一括設定すると、設定先に指定されているスーパー装置のスケジュールは 全て同一の内容になります。 ◇本体装置の設定状態を取得し、その設定内容を保存することができます。 ◇『ＡＶＳ－１０１／１０９マネージャー』はＦＴＰにてスケジュールファイルの 転送を行います。 ※転送完了するまでは、設定は装置に反映されません。3 - 1 インストール
◇付属のＣＤ－Ｒもしくはダウンロードサイトから、『ＡＶＳ－１０１／１０９マネージャー』 のインストールを行います。 （１） 『ＡＶＳ１０９転送ソフト』フォルダの中の、『setup.exe』を起動します。 （２） 画面の指示に従って、インストールを行ってください。 （３） インストールが完了したら、スタートメニューから 『ＡＶＳ－１０１／１０９マネージャー』を起動してください。 ※インストールが途中で失敗する場合は、『setup.exe』と同じフォルダにある 「インストールできない場合.txt」を参照してください。５４
3 - 2 チャンネル名称設定
※ ◇マネージャー上で表示される各チャンネルの名称を任意の名称に変更できます。 ◇アップロードを行うと、ブラウザ表示にもチャンネル名称が反映されます。 ※ ＡＶＳ－１０１は単一チャンネル製品のため、本設定はありません。 ＡＶＳ－１０１では、「チャンネル１」のみを使用して設定を行います。 （１） 『ＡＶＳ－１０１／１０９マネージャー』を起動すると、図 3-2-1 の画面が表示され ます。 （２） 画面タブに表示される「チャンネル１～９」は、装置リアに表示されている「１～９」 にそれぞれ対応しています。 図 3-2-1 チャンネル表示 （３） 「チャンネル名称設定」をクリックします。 装置リア５５
図 3-2-2 チャンネル名称設定
（４） 任意のチャンネル名称を全角１６文字、半角３２文字以内で設定し、 ボタンをクリックしてください。
５６
3 - 3 スケジュール設定
◇スーパーを表示する期間、及び内容を設定します。 ◇スケジュールは最大１０２４個まで登録可能です。 ①『ＡＶＳ－１０１／１０９マネージャー』上での設定 （１） 「スケジュール」タブをクリックしてください。 （２） 設定したいチャンネルのタブをクリックしてください。※ ※ＡＶＳ－１０１ではチャンネル１を使用します。 （３） 開始日時～終了日時を入力してください。 ■スーパーを表示する日付と時間を指定します。 西暦年は下２桁入力となります。 （４） 各種表示設定のＯＮ／ＯＦＦを選択してください。 表示設定内容については、ブラウザによる設定と同一です。 設定内容の詳細については、 「２－３ スケジュール」～「2-9 デジアナ文字表示設定」を参照して下さい。 図 3-3-1 スケジュール設定１ （２） （１） （３） （４）５７ ②エクセルの読み込みによる設定 （１） 付属の「ＡＶＳスケジュール設定マクロ」を使用してスケジュールを入力します。 ※スケジュール設定マクロの使用方法については、 「3-14 ＡＶＳスケジュール設定マクロの使用方法」を参照して下さい。 図 3-3-2 スケジュールシート （２） 『ＡＶＳ－１０１／１０９マネージャー』のスケジュール設定画面を開き、 設定したいチャンネルタブ※を選択します。 ※ＡＶＳ－１０１ではチャンネル１を使用します。 （３） ボタンをクリックします。 図 3-3-3 スケジュール設定２ （２） （３）
５８ （４） ファイルを開くダイアログが表示されます。 （５） （１）で作ったエクセルファイルを選択し、 をクリックします。 （６） ファイルが読み込まれます。 図 3-3-4 スケジュールの読み込み （７） 設定終了後アップロードを行います。（「3-9 データー転送方法」参照）
５９
3 - 3 - 1 スケジュールのソート
◇入力、もしくは読み込んだ全てのスケジュールを並べ替えます。 ■ ボタンを押すと、スケジュールを開始日時の昇順で 並べ替えることができます。3 - 3 - 2 スケジュールの削除
◇入力、もしくは読み込んだスケジュールを１行ごとに削除できます。 （１） 削除したい行の、いずれかのセルを選択した状態で、 ボタンを 押すと、削除する行の確認画面が表示されます。 図 3-3-5 スケジュールの削除 （２） をクリックすると、その行を削除します。 ※削除は 1 行ずつしか行えません。複数の行を選択した状態で行削除を行うと、 選択した中で最上段の行の削除を行います。６０
3 - 4 スクロールスーパー表示設定
◇スクロールスーパーのメッセージや表示方法を設定することができます。 ◇スクロールスーパー１、スクロールスーパー２を設定することが可能です。 （１） 「スクロールスーパー」タブと、設定したいチャンネルタブ※をクリックします。 ※ＡＶＳ－１０１ではチャンネル１を使用します。 （２） スクロールスーパー１、２に表示する文言の入力及び設定を行います。 設定内容については、ブラウザによる設定と同一です。 設定内容の詳細については、「2-6 スクロールスーパー表示設定」を 参照して下さい。 図 3-4-1 スクロールスーパー設定 （３） 設定終了後アップロードを行います。（「3-9 データー転送方法」参照） （１）６１
3 - 5 固定スーパー表示設定
◇固定スーパーのメッセージや表示方法を設定することができます。 （１） 「固定スーパー」タブと、設定したいチャンネルタブ※をクリックします。 ※ＡＶＳ－１０１ではチャンネル１を使用します。 （２） 表示する文言の入力及び設定を行います。 設定内容については、ブラウザによる設定と同一です。 設定内容の詳細については、「2-7 固定スーパー表示設定」を 参照して下さい。 図 3-5-1 固定スーパー設定 （３） 設定終了後アップロードを行います。（「3-9 データー転送方法」参照） （１）６２
3 - 6 マット表示設定
◇元映像の任意の矩形領域を黒またはグレーで塗りつぶす設定ができます。 ◇２つの領域を指定することができます。 （１） 「マット表示・その他」タブと、設定したいチャンネルタブ※をクリックします。 ※ＡＶＳ－１０１ではチャンネル１を使用します。 （２） マットの色及びマット領域の設定を行います。 設定内容については、ブラウザによる設定と同一です。 設定内容の詳細については、「2-8 マット表示設定」を 参照して下さい。 図 3-6-1 マット表示設定 （３） 設定終了後アップロードを行います。（「3-9 データー転送方法」参照） （１） （２）６３
3 - 7 背面透過設定
◇マット及び文字の背面を透過させることができます。 （１） 「マット表示・その他」タブと、設定したいチャンネルタブ※をクリックします。 ※ＡＶＳ－１０１ではチャンネル１を使用します。 （２） 背面透過を「する」に設定してください。 図 3-7-1 背面透過設定 （３） 設定終了後アップロードを行います。（「3-9 データー転送方法」参照） （１） （２）６４
3 - 8 入力断時設定
◇入力信号が無い場合に、ブルーバックを表示させる設定ができます。 （１） 「マット表示・その他」タブと、設定したいチャンネルタブ※をクリックします。 ※ＡＶＳ－１０１ではチャンネル１を使用します。 （２） 入力断時ブルーバック表示を「する」に設定してください。 図 3-8-1 入力断時設定 （３） 設定終了後アップロードを行います。（「3-9 データー転送方法」参照） （１） （２）６５
3 - 9 データー転送方法
◇『ＡＶＳ－１０１／１０９マネージャー』上の設定内容を、本体装置に反映します。 ※設定内容の詳細は「3-2 チャンネル名称設定」～「3-8 入力断時設定」を 参照してください。 （１） ツールバーの「本体通信」からアップロードを選択します。 図 3-9-1 アップロード （２） アップロードのダイアログが表示されます。 （３） （４） （６） （７） （５）６６ （３） 「2-17 ログイン設定」で設定した、「ユーザー名」と「パスワード」を入力します。 （４） データー転送先を設定します。 ※詳細は「3-9-1 データー転送先の設定」を参照して下さい。 （５） チャンネル名称の更新を行うか選択します。 ※「チャンネル名称更新」を選択すると、「3-2 チャンネル名称設定」で設定した、 「チャンネル名称」が転送されます。 （６） 転送するデーターの種類を選択します。 ※「スケジュール更新」を選択すると、「スケジュール」タブの設定が、 「スーパー更新」を選択すると、「スクロールスーパー」タブ、「固定スーパー」タブ、 及び「マット表示・その他」タブの設定が転送されます。 （７） 転送するチャンネルを選択します。 ※すべてのチャンネルのデーターを転送したい場合は、 をクリックします。 （８） をクリックすると、確認メッセージが表示されます。 ※転送中はスーパー出力が停止します。 （９） をクリックすると、転送が開始され、「結果」欄に状態が表示されます。
６７
（１０） 転送が完了すると、「結果」欄に図のように表示されます。 ブラウザ及び出力信号を確認し、転送結果を確認してください。
（１１） 転送が失敗すると、「結果」欄に図のように表示されます。 接続状態などを確認して、再度転送を行ってください。
６８
3 - 9 - 1 データー転送先の設定
データーを転送先の本体装置のＩＰアドレスとポート番号を入力し、 をクリックします。 ※転送先は複数登録できます。3 - 9 - 2 データー転送先の削除
削除したいＩＰアドレスを選択し、 をクリックします。６９
3 - 1 0 チャンネル間データーコピー方法
◇一つのチャンネルに入力した、スーパーの文言・設定及びスケジュールなどを、 他のチャンネルにコピーすることができます。 （１） ツールバーのデーターから「データーコピー」を選択します。 図 3-10-1 データーコピー （２） データーコピーのダイアログが表示されます。 （３） ダウンドロップリストからコピー元のチャンネルを選択します。７０ （４） コピー先のチャンネルを選択します。
※すべてのチャンネルのコピーを行いたい場合は、 をクリックします。
７１
3 - 1 1 スケジュールファイル作成方法
◇ツールに入力した内容を元に、スケジュールファイルを作成することで、 ＰＣ上への設定内容の保存を行うことができます。 （１） ツールバーの「データー」から、「名前を付けて保存」を選択します。 図 3-11-1 スケジュールファイル作成 （２） 保存先フォルダ指定のダイアログが表示されます。 （３） をクリックします。７２ （４） フォルダ参照のダイアログが表示されます。 （５） 保存するフォルダが決まっている場合、そのフォルダを選択し、 をクリ ックします。ます。 （６） 新規に保存先フォルダを作成する場合、 をクリックし、 新規フォルダを作成し、 をクリックします。 ※装置１台分のスケジュールファイルは約２０個のファイルから構成されますので、 専用のフォルダを作成して保存して下さい。 （７） 保存先フォルダが指定されます。 （８） をクリックすると、指定フォルダにスケジュールファイルが作成されます。
７３
3 - 1 2 既存スケジュールファイルの読み込み
◇作成済みのスケジュールファイルの内容をツールに呼び出し、内容の確認及び、 本体装置への転送を行うことができます。 （１） ツールバーの「データー」から、「開く」を選択します。 図 3-12-1 スケジュールファイル読み込み （２） スケジュールファイルの保存してあるフォルダを選択し、 を クリックします。 （３） データーが読み込まれ、マネージャーに表示されます。７４
3 - 1 3 本体装置設定取得方法
◇現在本体装置に設定されている内容を、『ＡＶＳ－１０１／１０９マネージャー』に取り込み、 スケジュールファイルを作成することで、設定内容をＰＣ上に保存することができます。 （１） ツールバーの「本体通信」から、「ダウンロード」を選択します。 図 3-13-1 ダウンロード （２） ダウンロードのダイアログが表示されます。 （３） 「2-17 ログイン設定」で設定した、設定内容を取得する本体装置の「ユーザー名」、 「パスワード」、「ＩＰアドレス」、「ＰＯＲＴ番号」を入力し、 をクリッ クします。７５ （４） 確認メッセージが表示されます。
（５） をクリックすると、編集中の内容が破棄され、本体のデーターを取得し ます。
７６
3 - 1 4 ＡＶＳスケジュール設定マクロの使用方法
◇エクセルマクロを使用し、週単位でスケジュールを組むことや、 開始～終了日時を指定したスケジュールを、エクセルを使って入力することができます。 図 3-14-1 ＡＶＳスケジュール設定マクロ メイン画面3 - 1 4 - 1 日々スケジュール設定
◇開始日時～終了日時を指定し、スケジュールを組むことができます。 スケジュールシートを開き、開始日時～終了日時を入力し、 表示設定のＯＮ／ＯＦＦを選択します。 図 3-14-2 スケジュール入力画面７７
3 - 1 4 - 2 週間スケジュール設定
◇曜日毎にスケジュールを設定し、指定の期間内で週間スケジュールを 組むことができます。 （１） Ｍａｉｎシートにて、週間スケジュールを組む期間を設定します。 図 3-14-3 スケジュール期間入力 （２） 各曜日シートに、曜日毎のスケジュールを入力します。 図 3-14-4 曜日シート入力７８ （３） Ｍａｉｎシートに戻り、 ボタンをクリックします。 図 3-14-5 週間スケジュール作成 （４） メッセージが表示されます。 （５） 「スケジュール」シートにスケジュール合成結果が表示されます。 図 3-14-6 スケジュール合成結果
