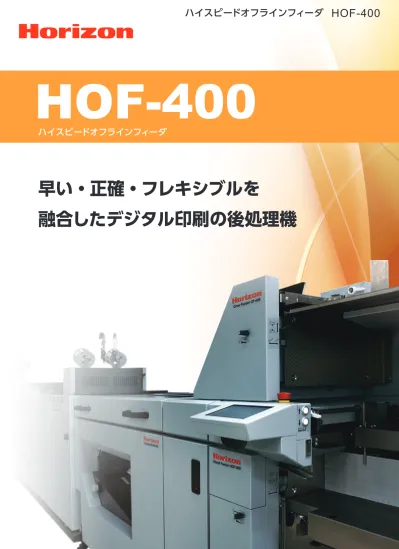

HOF-400
ハイスピードオフラインフィーダ
早い・正確・フレキシブルを
オフセット印刷とデジタル印刷の両方の印刷
物を、効率良く中綴じ冊子に仕上げるには、
どうしたらいいでしょうか？
デジタル印刷がポピュラーな印刷手段の
一つとなった今では、デジタル印刷と
オフセット印刷の両方に対応できることは、
ビジネス成功のためのキーポイントです。
ホリゾンのハイスピードオフラインフィーダ HOF-400 なら、
さまざまなプリンターから出力されたデジタル印刷物を給紙して
中綴じするだけでなく、表紙給紙、用紙挿入、ブリードトリム、筋入れなど、
用途に応じたシステム構成が可能です。また、従来のオフセット印刷仕様の
中綴じシステムと連結することも可能で、デジタル印刷、オフセット印刷を
フレキシブルに処理できます。
特 長
1.
デジタル印刷の後処理機 – デジタル印刷物を、ＨＯＦ-400 の用紙トレイに積むと、確実に中綴機へと送りま
す。標準装備のマークセンサーによって、1 冊ずつ枚数の異なるバリアブル冊子にも対応します。
2.
オフセット印刷の後処理機 – HOFシステムに丁合機を接続することができるので、オフセット印刷の後処理を
することも可能です。
3.
高速処理 – 時間 25,000 枚（A3）、時間 35,000 枚（A4）の高速処理で、複数台のプリンターの生産能力
をフル活用することができます。
4.
優しい操作性 – 新設計した 7 インチのカラータッチパネルディスプレイからの操作で、機械に不慣れなオペ
レーターでも簡単に操作できます。
5.
柔軟なシステム構成 – 表紙給紙・集積・用紙挿入・ブリードトリム・筋入れなど、多彩なシステムをライン
アップ。用途に応じたシステム構成が可能です。
6.
さまざまな中綴機に連結 – 中綴じ折製本機 SPF-200A、SPF-200L、SPF-20A、SPF-20、ペラ丁合鞍掛け
中綴じ製本システム StitchLiner5500 に接続が可能で、生産性の高い製本ラインになります。
フレキシブルな構成で、
デジタル印刷、
オフセット印刷の
後処理が自由自在！
StitchLiner5500集積装置 SA-40 丁合機から排出された用紙をいったん集積し、中綴じ折製本機や、 ST-40 の用紙の揃いを安定させます。 カバーフィーダ CF-400 トレイに載せた表紙を給紙し、HOF-400 から給紙された用紙に重ねます。 鞍掛け中綴じ製本システム StitchLiner5500 送られてきた用紙を、筋入れ、折り、鞍掛け 中綴じし、三方断裁で仕上げます。 検知用コンベヤ CV-400 BVS-400 のバーコードリーダーを取 り付けることができます。 丁合機 VAC シリーズ オフセット印刷された用紙を給紙し、中綴機に送ります。丁合機を使わ ずに、HOF-400 で給紙された用紙を通過させることもできます。 HOF 用ハイブリッドコンベヤ HIF-400 HOF-400 と丁合機を接続するコンベヤです。 ハイスピードオフラインフィーダ HOF-400 デジタル印刷された用紙を給紙し、次 の工程に送ります。 バイパススタッカー ST-40 丁合物をスタックします。スタックせずに、 中綴じ機へ用紙を送ることもできます。 バーコード検証システム BVS-400 シートに印刷されたバーコードを読み取って、 シートの給紙順序を確認します。 集積装置 AC-400 高品質な中綴じと、生 産 性アップのため、給紙され た用紙を集積します。 HOF-400 CF-400 CV-400 AC-400 HIF-400 VAC series SA-40 ST-40
HOFラインアップ 組み合わせ
TBC-200L 天地断裁機 FC-200L 小口断裁機 SPF-200L中綴折機 FC-200A 小口断裁機 SPF-200A中綴折機 FC-20 小口断裁機 SPF-20 中綴折機 FC-20A 小口断裁機 SA-40 集積装置 ST-CV 水平コンベヤ IFU-200 上昇コンベヤ M-20 入口カバーキット CF-400 カバーフィーダ CR-400 ブリードトリム筋入れ装置 IC-HOF400 画像検知器 ST-40 バイパススタッカー BVS-400 バーコード検証システム HOF-400 オフラインフィーダ SPF-20A 中綴折機 H O F シ ス テ ム ここから スタート 中 綴 機 ※1：HOF-30には非対応です。 ※2：お客様の機種にBC-20、ST-40、HOF-30が接続されていた場合、M-20は不要です。 ※3：SPF-20A/FC-20Aの機能が、SPF-20/FC-20と同等になります。 ※4：VAC給紙モードの時のみ、スタック機能が使用できます。 ※5：CR-400はStitchLiner5000と接続できません。 ※2 ※4 ※5 ※4 ※3 丁 合 機 AC-400 集積装置 CV-400 コンベヤ HIF-400 HOF用ハイブリッドコンベヤ VAC-1000 VAC-600H VAC-100 VAC-60H 丁合機 StitchLiner5500 ペラ丁合鞍掛け中綴じ製本システム SW-20 スイング型紙受け BC-20 バイパスコンベヤ からスタートして、お客様の用途に合わせた機種をご選択ください。 下の図は、HOF システムと接続可能な機種を示したものです。 HOF-400 オフラインフィーダ AC-400 VAC series IFU-200 SPF series / FC series HIF-400HOF 用ハイブリッドコンベヤ HIF-400
■ HOF-400 と 丁 合 機を接続するコン ベヤです。 ■ HOF シ ス テ ム で デジタル印刷物を 中綴じすることや、 HOFシステムを接 続したままで、丁合 機と中綴機だけを 使って、オフセット印刷の後処理をすることも可能です。 ■ SPF-200A/SPF-200Lが接続されている時は、ＨＯＦ-400 で給紙した印刷物の上に、丁合機で給紙した印刷物を重ね るミックスモードが使用できます。 バーコード検証システム BVS-400 シートに印刷されたバーコードを読み取っ て、シートの給紙順序を確認します。 HOF 用ハイブリッドコンベヤ HIF-400 HOF-400 と丁合機を接続するコンベヤです。 上昇コンベヤ IFU-200 丁合機で給紙できない厚い紙など を手差しモードで給紙が可能です。 カバーフィーダ CF-400 トレイに載せた表紙を給紙し、 HOF-400 から給 紙された 用紙に重ねます。 ハイスピードオフラインフィーダ HOF-400 デジタル印刷された用紙を給紙し、次の工程に送 ります。 集積装置 AC-400 高品質な中綴じと、生産性アップのた め、給紙された用紙を集積します。 丁合機 VAC シリーズ オフセット印刷された用紙を給紙し、中綴機に 送ります。丁合機を使わずに、HOF-400 で給 紙された用紙を通過させることもできます。 中綴じ機・小口断裁機 SPF シリーズ /FC シリーズ 送られてきた用紙を、中綴じし、 小口断裁して仕上げます。 検知用コンベヤ CV-400 BVS-400 のバーコードリーダーを取り付けることができます。 ブリードトリム筋入れ装置 CR-400 用紙を端を切り落とし、用紙のイメージ割れを防 止するための筋入れができます。 画像検知器 IC-HOF400 カメラが最終ページの画像を 確認して、乱丁を防ぎます。 HOF-400 CF-400 CV-400 CR-400ハイスピードオフラインフィーダ HOF-400
■ 7インチのカラータッチパネルディスプレイからの操作で、ユーザーフレンドリーなセットと、運 転ができます。エラー内容がタッチパネルに表示されるので、迅速な対応が可能です。 ■ 200ジョブの大容量メモリー（漢字登録が可能）で、セット内容を素早く呼び出すことができま す。USBメモリーを使って、ジョブメモリーのインポート、エクスポートが可能です。 ■ サクションベルト給紙を採用し、安定した確実な給紙が可能です。 ■ 本身給紙トレイは620mm 積載と大容量で、用紙を積む回数を減らし、高生産に繋がります。 印刷物を積むのが容易な、間口が広い設計で、稼働時の安全機能も充実しています。 ■ 標準装備のマークセンサーが、印刷物の先頭ページと最終ページに印刷されたマークを検知 します。1 冊ずつ枚数の異なるバリアブル冊子も、精度よく処理できます。 ■ 高精度の給紙エラー検知機能を備えており、信頼性の高い製本が可能です。万が一、給紙ミ スをした場合は、中綴じする前に機械を停止します。超音波センサー
空差し、二枚差し、紙づまりなどの給紙ミスを検知します。一枚ずつ印刷内容が異なるバリア ブル印刷や、用紙の厚みが異なる場合も対応できます。マークセンサー
先頭・最終ページのマークを確認します。従来機に比べて、表面・裏面のどちらにマークが印 刷されていても検知できます。検知位置の微調整も簡単です。 給紙部 操作部 HOF-400 CF-400 CV-400 AC-400 StitchLiner5500カバーフィーダ CF-400
■ HOF-400 か ら 給 紙される用 紙 に、 表紙を挿入するこ とができます。 ■ 用 紙 積 載 量 は、 200mmまで可 能 です。 ■ 最終ページに挿入、 先頭ページに挿入、 任意の位置に挿入、HOF-400 から給紙せずにＣＦ-400 か ら挿入のみ、などのモードがあります。 ■ 超音波センサーによる給紙ミス検知機能で、給紙ミスを見 逃しません。 ■ StitchLiner5500が接続されている場合は、6ページ表紙 をＣＦ-400に載せて給紙させることができます。画像検知器 IC-HOF400
■ あらかじめ記録し てお い た 画 像と、 最終ページの画像 が同じかカメラで 確認して、乱丁を 防ぎます。マーク や、バーコードが印 刷できない用紙の 検知に最適です。 鞍掛け中綴じ製本システム StitchLiner5500 送られてきた用紙を、筋入れ、折り、鞍掛け中綴じし、 三方断裁で仕上げます。 画像検知器 IC-HOF400 カメラが最終ページの画像を確認して、 乱丁を防ぎます。 ハイスピードオフラインフィーダ HOF-400 デジタル印刷された用紙を給紙し、次 の工程に送ります。 集積装置 AC-400 高品質な中綴じと、生産性アップの ため、給紙された用紙を集積します。 検知用コンベヤ CV-400 BVS-400 のバーコードリーダーを取り付けることができます。 バーコード検証システム BVS-400 シートに印刷されたバーコードを読み取って、シートの給紙順序を確認します。 カバーフィーダ CF-400 トレイに載せた表紙を給紙し、HOF-400 から給紙さ れた用紙に重ねます。バーコード検証システム BVS-400
■ シートに印刷され たバーコードを読 み取って、シートの 給紙順序にミスが ないかを1 枚ずつ 確認し、中抜けの 有無を検証します。 コンベ ヤ CV-400 （ バ ー コ ードリー ダーを設置）と、パソコン（検証に使用）が必要です。コンベヤ CV-400
■ 中 綴 機 の 直 前 に AC-400を接 続し ない時に使用する バイパスコンベヤ で す。CV-400 と AC-400 の両 方を 同時に接続できま す が、CV-400 の みで使用する場合、 処理速度が遅くなります。また、StitchLiner5500を接続 する場合は、AC-400 が必須です。 ■ コンベヤ内に、バーコード検証システムBVS-400のための バーコードリーダーを内蔵することができます。 HOF-400 CV-400 AC-400 CR-400 SPF series / FC seriesブリードトリム筋入れ装置 CR-400
■ シャープな筋加工 により、デジタルプ リント用紙のイメー ジ割れを防止し、よ りフラットな中綴じ に仕上がります。 ■ デジタル印刷され た用紙の両端を切 り落とすことで、美 しい冊子ができ上がります。集積装置 AC-400
■ HOF-400 か ら 給 紙された用紙を１冊 分を集積し中綴じ 機へ排出する集積 装置です。 ■ ホリゾン独自の用 紙重なり調整機構 によって、高 速 給 紙の時も、信頼性 の高い集積を行うことが可能で、HOF-400 の搬送速度を 損なわずに、そのまま用紙を中綴機に送ります。 ■ 排出トレイに、テスト給紙や給紙ミス時の用紙を排出します。 ■ 手差しテーブルを標準装備しています。 中綴じ機・小口断裁機 SPF シリーズ /FC シリーズ 送られてきた用紙を、中綴じし、 小口断裁して仕上げます。 バーコード検証システム BVS-400 シートに印刷されたバーコードを読み取って、シートの 給紙順序を確認します。 カバーフィーダ CF-400 トレイに載 せた表 紙を給 紙し、 HOF-400 から給紙された用紙に 重ねます。 ハイスピードオフラインフィーダ HOF-400 デジタル印刷された用紙を給紙し、次の 工程に送ります。 集積装置 AC-400 高品質な中綴じと、生産性アップの ため、給紙された用紙を集積します。 検知用コンベヤ CV-400 BVS-400のバーコードリーダーを取 り付けることができます。 ブリードトリム筋入れ装置 CR-400 用紙を端を切り落とし、用紙のイメージ割れを防止するための筋入れができます。 画像検知器 IC-HOF400 カメラが最終ページの画像を確認 して、乱丁を防ぎます。 CF-4004,245 CV-400 AC-400 ACF-30 SPF-30S HTS-30S *700 1,074 HIF-400 SA-40 ST-40 645 842 710 1,060 860 890 825 655 440 1,400 3,930 6,584 1,270 400 1,060 2,180 3,240 ST-40+SA-40 1,558 VAC-600H (Tower a) 664 342 ボックスブロワ TB-30 HOF-400 740 CF-400 305 553 HOF-400 960 270 HOF-400+CF-400 1,230 CF-400 1,060 175 HOF-400 ブロワボックス HOF-400 *コンプレッサー BVS-400 電源ボックス 305 553 645 842 SPF-200A: 1,625 SPF-200L: 1,856 1,017 470 810 FC-200A: 665 FC-200L: 735 676 845 1,340 342 SPF-200A / FC-200A: 10,523 SPF-200L / FC-200L: 10,824 HOF-400 960 270 HOF-400+CF-400 1,230 1,294 1,074 CF-400 1,060 175 664 CF-400 CV-400 CR-400 AC-400 HIF-400 VAC-1000
(Tower a) VAC-1000(Tower m) SPF-200A/L FC-200A/L TBC-200L SC-200 IFU-200 HOF-400 最大奥行910 ブロワ ボックス HOF-400 ブロワボックス BVS-400 電源ボックス
機械寸法
（単位：ｍｍ）3,593 CV-400 AC-400 ACF-30 SPF-30S HTS-30S *700 1,074 1,060 860 890 825 655 440 1,400 3,930 1,270 400 1,060 2,180 3,240 TB-30 HOF-400 740 CF-400 553 HOF-400 960 270 HOF-400+CF-400 1,230 CF-400 1,060 175 *コンプレッサー HOF-400 ブロワボックス BVS-400 電源ボックス HOF-400 4,245 305 CF-400 CV-400 CR-400 AC-400 305 最大奥行 910 553 HOF-400 960 270 HOF-400+CF-400 1,230 1,294 1,074 CF-400 1,060 175 1,625 665 670 SPF-200A FC-200A SC-200 810 1,050 6,733 BVS-400 電源ボックス HOF-400 ブロワボックス HOF-400
