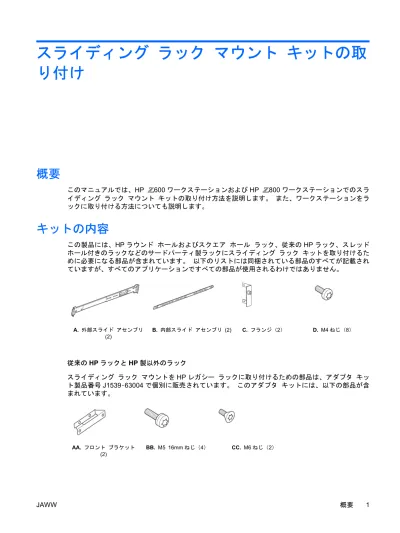

スライディング ラック マウント キットの取
り付け
概要
このマニュアルでは、HP 600 ワークステーションおよび HP 800 ワークステーションでのスラ イディング ラック マウント キットの取り付け方法を説明します。 また、ワークステーションをラ ックに取り付ける方法についても説明します。キットの内容
この製品には、HP ラウンド ホールおよびスクエア ホール ラック、従来の HP ラック、スレッド ホール付きのラックなどのサードパーティ製ラックにスライディング ラック キットを取り付けるた めに必要になる部品が含まれています。 以下のリストには同梱されている部品のすべてが記載され ていますが、すべてのアプリケーションですべての部品が使用されるわけではありません。 A. 外部スライド アセンブリ (2) B. 内部スライド アセンブリ (2) C. フランジ（2） D. M4 ねじ（8） 従来のHP ラックと HP 製以外のラック スライディング ラック マウントをHP レガシー ラックに取り付けるための部品は、アダプタ キッ ト製品番号J1539–63004 で個別に販売されています。 このアダプタ キットには、以下の部品が含 まれています。 AA. フロント ブラケット (2) BB. M5 16mm ねじ（4） CC. M6 ねじ（2） JAWW 概要 1© 2009 Hewlett-Packard Development Company, L.P. 米国で印刷。
警告および注意
警告！ 装置の表面または領域にこの記号が貼付されている場合は、感電のおそれがあることを 示しています。 感電によるけがを防ぐため、この記号が貼付されているカバーは開けないでくださ い。 警告！ 感電または装置の損傷の危険がありますので、次の点を守ってください。 — 必ず電源コードのアース端子を使用して接地してください。アース端子は重要な安全機能です。 — 電源コードは、製品の近くの手が届きやすい場所にあるアースされた電源コンセントに差し込んで ください。 — 電源コンセントから電源コードを抜いて、コンピュータの電源を切断してください。 警告！ 装置の表面または領域にこの記号が貼付されている場合は、高温の表面または高温の部 品が存在することを示しています。 この表面に触れると、火傷をするおそれがあります。 高温の部 品による火傷の危険を防ぐため、必ず、表面の温度が十分に下がってから手を触れてください。 警告！ 製品の出荷パッケージに の記号が付いている場合、製品の重さによるけがを防ぐため に、製品は必ず2 人で持ち上げてください。 警告！ 操作する人の健康を損なわないようにするため、『快適に使用していただくために』をお読 みください。 正しいワークステーションの設定や、作業をする際の姿勢、および健康上/作業上の習 慣について説明しており、さらに、重要な電気的/物理的安全基準についての情報も提供していま す。 『快適に使用していただくために』は、http://www.hp.com/ergo から[日本語]を選択して参照で きます。また、製品にDocumentation CD（ドキュメンテーション CD）が付属している場合は、こ のCD にも収録されています。 注意： 静電気の放電により、ワークステーションの電子部品が破損することがあります。 作業を 始める前に、アースされた金属面に触れるなどして、身体にたまった静電気を放電してください。 注意： ワークステーションの損傷を防ぐため、システム部品の取り外し/交換の手順を実行する際 は、静電気放電（ESD）に関する以下の注意事項を守ってください。 — 静電気防止マットの上で作業をしてください。 — 静電気ストラップを着用して、蓄積されたすべての静電気が確実に身体から地面に放電されるよう にしてください。 — 作業対象の装置に静電気防止マット、静電気ストラップ、および周辺装置を接続して、装置共通の アースを作成してください。 注記： HP オプション製品は、HP ワークステーション製品用に設計されています。 また、徹底し た信頼性検査が行われ、高い品質基準において製造されています。 JAWW 警告および注意 3必要な工具
ラウンド ホールおよびスクエア ホール ラック
● T-15 トルクス ドライバスレッド ホール ラック
● T-15 トルクス ドライバ ● マイナス ドライバ ● クロスチップ ドライバE3660B、E3661B、E3662B、J1450B、J1487A/B などの従来の HP ラックの
場合
● T-15 トルクス ドライバ ● T-25 トルクス ドライバ ● M10 ソケット レンチ手順
1：ワークステーションの準備
注記： 図はすべて、例を示しているに過ぎません。 ワークステーションはモデルによって異なり ます。 製品固有の情報については、取り付けを開始する前に、http://www.hp.com/support/ workstation_manuals（英語サイト）から、お使いのHP ワークステーションの『サービス ガイド』 を参照してください。 部品の取り付けのためにワークステーションを準備するには、次の手順に従ってください。 1. ワークステーションの電源を切り、電源コードを抜きます。 2. すべての外部デバイスの電源を切り、ワークステーションから取り外します。 3. サイド アクセス パネルを取り外します。 4 スライディング ラック マウント キットの取り付け JAWW4. リア ハンドルを取り外すには、T-15 トルクス ドライバを使用してハンドルを固定している長 いねじを外し 、その後、リア ハンドルを取り外します2。 図 1 リア ハンドルの取り外し 5. トップ カバーを取り外すには、中央背面部の溝から浮かせて カバーを外し、背面方向にカバ ーをスライドさせます2。 図 2 トップ カバーの取り外し 6. サイド アクセス パネルを再度取り付けます。
手順
2：レールとフランジの取り付け
1. フランジをシャーシの左側にあるねじ穴と合わせます（取り付け時、シャーシの下部は左側にき ます） 。 2. T-15 トルクス ドライバと 2 本の M4 ねじを使用して、フランジ2を取り付けます。 3. 内部スライドをシャーシ の左側（下部）にある2 つのねじ穴と合わせます。 注記： 前面の内部スライドには”FRONT（前面）”という文字があります。 4. T-15 トルクス ドライバと 2 本の M4 ねじを使用して、スライド を取り付けます。 JAWW 手順2：レールとフランジの取り付け 55. シャーシの右側（上部）で、手順1 ～ 4 を繰り返します。 図 3 レールとフランジの取り付け
手順
3：ラックへのレールの取り付け
（オプション）さまざまな高さの
HP 製以外のラックを合わせるためのスライド
の調整
1. スライド調整アタッチメントを取り外します 。 2. レールを必要な長さに調整します2。 6 スライディング ラック マウント キットの取り付け JAWW3. スライド調整アタッチメントをはめます 。
図 4 スライドの調整
ラウンド ホールおよびスクエア ホール
HP ラックへの取り付け
これらの手順は、標準のHP ラックなどに適用されます。 注記： 4U スペース（HP 600 ワークステーション）または 5U スペース（HP 800 ワークステ ーション）が必要なワークステーションについて、位置調整が適切であるかどうかを確認するに は、11 ページの 図 10 「取り付け用リファレンス ガイド」を参照してください。 1. 背面のスライド取り付けブラケットの3 本のピンを背面ラックの支柱の穴に差し込み、所定の位 置にロックできるようにスライドさせます 。 2. 前面のスライド取り付けブラケットの3 本のピンを前面ラックの支柱の穴に差し込み、所定の位 置にロックできるようにスライドさせます2。 注記： スライドを順にはめ込んで、このタスクを実行します。 2 つ目のスライドについても同じ手順を繰り返します。 3. スライドの位置を変更する場合は、背面のブラケットを取り外します 。 4. スライドの位置を変更する場合は、前面のブラケットを取り外します 。 図 5 ラウンド ホールおよびスクエア ホールHP ラックへの取り付け 5. 11 ページの 「手順 4：ラックへのマウント」に進みます。 8 スライディング ラック マウント キットの取り付け JAWWスレッド ホール ラックへの取り付け
注記： 4U スペース（HP 600 ワークステーション）または 5U スペース（HP 800 ワークステ ーション）が必要なワークステーションについて、位置調整が適切であるかどうかを確認するに は、11 ページの 図 10 「取り付け用リファレンス ガイド」を参照してください。 1. マイナス ドライバを使用して、背面のスライド取り付けブラケットから3 本のピンを外します 。 2. 前面のスライド取り付けブラケットから3 本のピンと 2 つのナットを外します2。 3. お使いのラックの製造元から提供されているねじで、背面のスライド取り付けブラケットを背面 のラックの支柱に取り付けます 。 4. お使いのラックの製造元から提供されているねじで、前面のスライド取り付けブラケットを前面 のラックの支柱に取り付けます 。 5. 必要に応じて、背面のスライドを調整します 。 図 6 スレッド ホール ラックへの取り付け 6. 11 ページの 「手順 4：ラックへのマウント」に進みます。 JAWW 手順3：ラックへのレールの取り付け 9従来の
HP ラックへの取り付け
注記： この手順のための部品は、アダプタ キット番号J1539–63004 で個別に入手できます。 1. 外部スライドから背面の取り付けブラケットを取り外します 。 2. 外部スライドから前面の取り付けブラケットを取り外します 。 ブラケット ナットは、後で使 うために取っておきます。 3. レールを伸ばします2。 図 7 従来のHP ラックへの取り付け 注記： 4U スペース（ 600 ワークステーション）または 5U スペース（HP 800 ワークステ ーション）が必要なワークステーションについて、位置調整が適切であるかどうかを確認するに は、11 ページの 図 10 「取り付け用リファレンス ガイド」を参照してください。 4. 前面のブラケットを2 本の M5x16 ねじで取り付けます 。 5. M6 マイナス ドライバーとナットでスライドをラックの背面に取り付けます 。 6. M6 マイナス ドライバーとナットでスライドをラックの前面に取り付けます 。 図 8 ブラケットの取り付け 10 スライディング ラック マウント キットの取り付け JAWW手順
4：ラックへのマウント
警告！ ワークステーションとレールを正しく揃えて取り付けるには2 人が必要です。 1. 内部レールを外部レールにはめ込みます。 2. ワークステーションを押し込んで、ラックの奥までスライドさせます。 スライドのラッチを外 さなければならない場合があります。 3. マウンティング フランジの蝶ねじを締めて、ワークステーションをラックに固定します。 図 9 ラックへのマウント取り付け用リファレンス ガイドの使用
1. 適切な取り付け用リファレンス ガイドを選択します。 ● HP 600 ワークステーションには 4U スペースが必要です。 レールの中央 は、ラックの 下部（またはすでに取り付けられているユニットの上部）から2U になります。 ● HP 800 ワークステーションには 5U スペースが必要です。 レールの中央 は、ラックの 下部（またはすでに取り付けられているユニットの上部）から3U になります。 2. ワークステーションの下面の2の位置から、スライドの中央線の位置になる までを測定しま す。 ワークステーションの上面は、 の位置になります。 3. スライドの中央線の位置に印を付けます 。 4. レールをラックに取り付けます。 図 10 取り付け用リファレンス ガイド JAWW 手順4：ラックへのマウント 114U 取り付け用リファレンス ガイド HP 600 ワークステーション 5U 取り付け用リファレンス ガイド HP 800 ワークステーション
