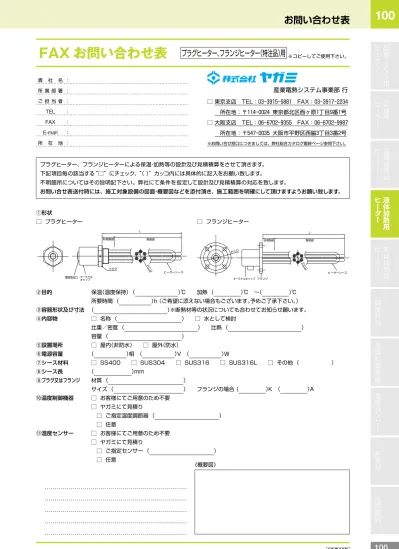

FAX お問い合わせ表
プラグヒーター、フランジヒーター（特注品）用
※コピーしてご使用下さい。①形状
□ プラグヒーター □ フランジヒーター
②目的
保温（温度保持） （ ）℃ 加熱 （ ）℃ ～（ ）℃
所要時間 （ ）h （ご希望に添えない場合もございます。予めご了承下さい。）
③容器形状及び寸法 （ ）※断熱材等の状況についても合わせてお知らせ願います。
④内容物
□ 名称 （ ） □ 水として検討
比重／密度 （ ） 比熱 （ ）
容量 （ ）
⑤設置場所
□ 屋内（非防水） □ 屋外（防水）
⑥電源容量
（ ）相 （ ）V （ ）W
⑦シース材料
□ SS400 □ SUS304 □ SUS316 □ SUS316L □ その他 （ ）
⑧シース長
（ ）mm
⑨プラグ又はフランジ
材質 （ ）
サイズ （ ） フランジの場合 （ ）K （ ）A
⑩温度制御機器
□ お客様にてご用意のため不要
□ ヤガミにて見積り
□ ご指定温度調節器 （ ）
□ 任意
⑪温度センサー
□ お客様にてご用意のため不要
□ ヤガミにて見積り
□ ご指定センサー （ ）
□ 任意
産業電熱システム事業部 行
□ 東京支店 TEL：03-3915-5881 FAX：03-3917-2234
所在地：〒114-0024 東京都北区西ヶ原1丁目9番1号
□ 大阪支店 TEL：06-6702-9355 FAX：06-6702-9987
所在地：〒547-0035 大阪市平野区西脇3丁目3番2号
※お問い合せ窓口につきましては、弊社総合カタログ最終ページ参照下さい。 貴 社 名 ： 所 属 部 署 ： ご 担 当 者 ： TEL ： FAX ： E-mail ： 所 在 地 ：《概要図》
L 非発熱部 発熱部 ヒーターシース P.C.D フランジ ターミナルキャップ P.C.D L ヒーターシース 電源取出口 ターミナル キャップ 非発熱部 発熱部 プラグ P.C.Dプラグヒーター、フランジヒーターによる保温･加熱等の設計及び見積積算をさせて頂きます。
下記項目毎の該当する“□”にチェック、
“（ ）”カッコ内には具体的に記入をお願い致します。
不明箇所についてはその旨明記下さい。弊社にて条件を仮定して設計及び見積積算の対応を致します。
お問い合せ表送付時には、施工対象設備の図面･概要図などを添付頂き、施工範囲を明確にして頂けますようお願い致します。
高崎オフィス6P7R90=105
製版者 訂正回数 色 数 4 製 版 課 大谷1
0091 小林 （広） 4 UPLV100_4.indd 100 2018/10/06 11:11LAG型
・接液部はすべてステンレス製で、長寿命を実現しました。
・プラグはロストワックス法によるステンレスキャスティングでがっしりとし
た構造です。
・規格品以外も製作可能です。詳細は弊社までお問い合わせ下さい。
・別途別売の温度調節器との併用が必要です。
■特長
■仕様
定格電圧 AC200V 3相 周囲温度・湿度 10〜60℃／85％以下 ヒーターシース（材質） SUS316L プラグ（材質） SCS14 キャップ（材質） フェノール樹脂■取付図
種類
温度(℃)
※100℃未満推奨ワット密度
（W/c㎡）許容ワット密度
（W/c㎡）市水
100
5.0
7.0
純水
50
4.0
5.0
アルカリ液
100
2.5
3.5
機械油
100
3.0
3.5
トリクレン
86.9
3.0
4.0
フロン
47.5
2.5
3.0
ヒーターシース プラグ ターミナルキャップ 電源取出口 SUS316L SCS14 フェノール樹脂 EPDMヒーター許容ワット密度（参考値）
72 83 φ70 （6） 75 14 50 L−50 L 3−M4 深サ10 ヒーターシース 電源取出口φ21 ターミナル キャップ P.C.D36 非発熱部 発熱部 型式 電圧 （W/c㎡）ワット密度 （kW）電力 （mm）L 周囲湿度温度 LAG3125 200V 三相 2.5 1 230 85％以下 10～60℃ LAG3135 3.5 170 LAG3225 2.5 2 400 LAG3240 4 270 LAG3260 6 200 LAG3325 2.5 3 580 LAG3330 3 490 LAG3340 4 400 LAG3345 4.5 350 LAG3370 7 230 LAG3425 2.5 4 760 LAG3440 4 500 LAG3470 7 300 型式 電圧 （W/c㎡）ワット密度 （kW）電力 （mm）L 周囲湿度温度 LAG3525 200V 三相 2.5 5 890 85％以下 10～60℃ LAG3540 4 600 LAG3570 7 370 LAG3648 4.8 6 600 LAG3670 7 430 LAG3756 5.6 7 600 LAG3845 4.5 8 800 LAG3045 4.5 10 1000 ※ワット密度 5.0(W/cm2) を超える場合は、一般的に市水用となります。下記注意事項を参照して下さい。 ■注意 ・原則として水平取付けです。 ・加熱する液体の種類によりヒーターのワット密度（Ｗ/ｃ㎡）を選定する必 要があります。加熱対象となる液体と推奨するワット密度（Ｗ/ｃ㎡）につい てはお問い合わせ下さい。 ・液体加熱用として設計されておりますので、空気中に発熱部が露出して空 焚きしますと断線の原因となります。液面より露出させないで下さい。 ・別途別売の温度調節器との併用が必要です。 ・ヒーターの接続端子部は防水型ではありません。水、その他の液体、また、塵 埃等の付着によって絶縁不良を起こす可能性がありますので、取扱いには充 分注意して下さい。 ・被加熱体によって異なりますが、重油等の場合、ヒーターの表面に炭化物や その他の不純物が付着しますと局部過熱をおこし断線事故が発生する恐れが あります。 ヒーター発熱部を適宜掃除し、不純物の付着の無い様にしてください。 ・危険物の加温や危険場所での使用は出来ません。 プラグ G（PF）2プラグヒーター
83 83www.yagami-inc.co.jp
・
