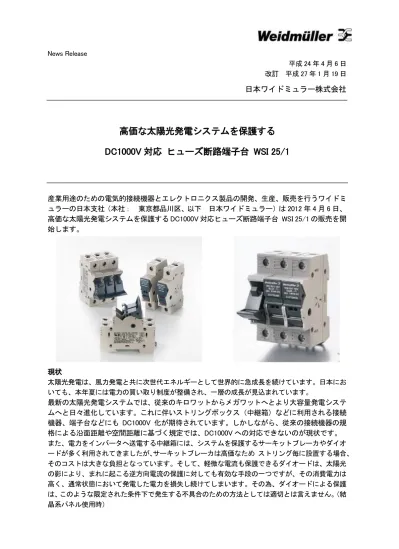

News Release 平成 24 年 4 月 6 日改訂平成 27 年 1 月 19 日

日本ワイドミュラー株式会社

高価な太陽光発電システムを保護する

DC1000V 対応ヒューズ断路端子台 WSI 25/1

産業用途のための電気的接続機器とエレクトロニクス製品の開発、生産、販売を行うワイドミュラーの日本支社（本社：東京都品川区、以下日本ワイドミュラー）は 2012 年 4 月 6 日、高価な太陽光発電システムを保護する DC1000V 対応ヒューズ断路端子台 WSI 25/1 の販売を開始します。現状太陽光発電は、風力発電と共に次世代エネルギーとして世界的に急成長を続けています。日本においても、本年夏には電力の買い取り制度が整備され、一層の成長が見込まれています。最新の太陽光発電システムでは、従来のキロワットからメガワットへとより大容量発電システムへと日々進化しています。これに伴いストリングボックス（中継箱）などに利用される接続機器、端子台などにも DC1000V 化が期待されています。しかしながら、従来の接続機器の規格による沿面距離や空間距離に基づく規定では、DC1000V への対応できないのが現状です。また、電力をインバータへ送電する中継箱には、システムを保護するサーキットブレーカやダイオードが多く利用されてきましたが、サーキットブレーカは高価なためストリング毎に設置する場合、そのコストは大きな負担となっています。そして、軽微な電流も保護できるダイオードは、太陽光の影により、まれに起こる逆方向電流の保護に対しても有効な手段の一つですが、その消費電力は高く、通常状態において発電した電力を損失し続けてしまいます。その為、ダイオードによる保護は、このような限定された条件下で発生する不具合のための方法としては適切とは言えません。（結晶系パネル使用時）

(2)

課題・最新の太陽光発電システムで要求される DC1000V への対応・コストメリットの高い回路保護システム・配線作業、メンテナンス作業の効率化・気候変化や温度上昇への対応 ■ ソリューションワイドミュラーは、上記の課題に対し、ヒューズ断路端子台 WSI25/1 による解決方法を提案します。最新の太陽光発電システムで要求される DC1000V への対応ヒューズ断路端子台 WSI25/1 は、部分放電試験などの絶縁、耐電圧性のための追加試験を行い、大容量太陽光発電アプリケーションに最適な端子台シリーズです。標準的な導通端子台、ネジ、バネ接続タイプの DC1000V 対応端子台もラインアップしています。 10 x 38 mm ヒューズによるコストメリットの高い回路保護 WSI 25/1 は 10 x 38 mm (13/32” x 1.5”)ヒューズを実装することができ、このヒューズはサーキットブレーカに比べ非常に安価で、かつ消費電力はダイオードの約 1/3 程度と非常にコストメリットの高いソリューションです。断線表示用 LED と操作性に優れたヒューズフォルダヒューズ断線時に点灯する LED 表示は、不具合部を容易に発見でき、ヒューズ交換はレバー操作だけで簡単に行うことができます。また、中継ボックスのスイッチを切った状態でヒューズフォルダをオープンにすることで回路を安全に断路することができ、メンテナンス時などにも有効です。端子台内部の温度上昇を抑える通風スリット端子台の側面に内部温度の上昇を抑え、気候変化に対応する通風スリットが設けられているため、屋外に設置される中継箱用の端子台として最適です。

C D 1 0 0 0 V

(3)

■ 補足

[ヒューズ断路端子台]

型式品番備考

WSI 25/1 10x38 1KV 1137790000 LED 無し WSI 25/1 10x38/LED 1KV 1137780000 LED 付き [主な仕様] 定格電流 32A 定格電圧 1000 VDC (IEC) 接続電線範囲 25 mm² / AWG No. 18-4 ハウジング材質 PA（Wemid）難燃性 UL94 V-0 消費電力 3W 10 x 38 mm (13/32” x 1.5”)ヒューズ型式品番定格電流 FUSIBLE 10x38 4A 1000VDC GPV DF 7791400459 4A FUSIBLE 10x38 6A 1000VDC GPV DF 1224890000 6A FUSIBLE 10x38 8A 1000VDC GPV DF 1224900000 8A FUSIBLE 10x38 10A 1000VDC GPV DF 7791400461 10A FUSIBLE 10x38 12A 1000VDC GPV DF 7791400462 12A FUSIBLE 10x38 15A 1000VDC GPV DF 7791400738 15A FUSIBLE 10x38 16A 1000VDC GPV DF 7791400463 16A FUSIBLE 10x38 20A 1000VDC GPV DF 7791400464 20A

[主な仕様] 定格電圧 1000V 遮断容量 30 kA @ DC 1,000 V (2 ms) 特性 gPV/IEC (lf = 1.45 x ln) 規格 IEC 60 269-6; As at 2009 / UL 248-13 ■ 補足【製品仕様詳細】データシートは別紙をご参照下さい。 Fuse_Terminal_Blocks_WSI 25_1_10x38_1KV.pdf 【本プレスリリースに関する問い合わせ先】日本ワイドミュラー株式会社マーケティング部〒140-0002 東京都品川区東品川 2-2-8 スフィアタワー天王洲 TEL: 03-6711-5302 FAX : 03-6711-5333 www.weidmuller.co.jp WSI 25/1

(4)

Fuse Terminal Blocks

Technical data

Rated data

Rated voltage, adjacent terminal V

Rated current A

Rated cross-section mm²

Power loss 1 pole / 2 pole / 3 pole UL94 Flammability class

Allowable power dissipation for standard version fuse Allowable power dissipation for semi-conductor protection version fuse

Other technical data

Flexible / Flexible with wire end ferrule mm² Tightening torque range (clamping screw) Nm

Note

width x length x height with TS 35 x 7.5 mm max. current / max. cond. cross-section A/mm2

max. clamping range mm2

1 pole without LED 1 pole with LED

Note Note Marking Systems For fuses 10x38 WSI 25/1 10x38 1KV 25 mm² 18 x 58 x 81 32 / 25 0.75 ... 25

Type Qty. Order No.

WSI 25/1 10x38 1KV 12 1137790000 WSI 25/1 10x38/LED 1KV 12 1137780000 Ordering data IEC UL CSA EN 60079-7 1,000 32 25 AWG 18 ... 4 AWG 18 ... 4 0.3 / 0.6 / 0.9 V-0 3 W 4.3 W (10 mm2_{, 25 A)} 0.75 … 25 / 0.75 … 25 2.0 ... 2.5 Accessories Dimensions

Type Qty. Order No.

ESG 6/15 K MC WHITE 200 1880100000

Fuse Terminal Blocks

Especially for photovoltaic applications Weidmüller offers DIN rail mounted terminal blocks for the popular 10.3 mm x 38 mm

(13/32” x 1.5”) midget fuses. Compact and touch safe, these terminals meet IEC requirements.

Features:

• IEC certified for 1000 V DC, 32 A max. • 2, 3 pole realisable with the gaging kit • Mounting on 35 mm DIN rail • Only 18 mm wide per pole

• Lever mechanism for quick and safe fuse replacement

• Vented housing to reduce internal heating and extend fuse life

• 3 W power dissipation maximum

(5)

Fuse Terminal Blocks Safety fuses, 10 x 38 mm Technical data Electrical data Rated current A Rated voltage V

Rated breaking capacity Melting integral Power output

Other data

Size mm

Test dropout voltage Characteristics Standard Note Ordering data Note 2 4 6 8 10 12 16 20 1,000 30 kA @ DC 1,000 V (2 ms) 3 10 45 5 7 10 30 52 1.2 1.8 2.5 1.6 2 2.4 2.1 2.5 10 x 38 1,000 V DC gPV/IEC (lf = 1.45 x ln) IEC 60 269-6; As at 2009 UL 248-13 Order No. 1224870000 1224880000 1224890000 1224900000 1224910000 1224920000 1224930000 1224950000 Qty. 10 In photovoltaic applications, fusing of individual

strings is needed.

Specially designed fuses should be used as this deals with DC voltages and current. AC fuses are not suitable.

The range from 2 to 20 Amperes and up to 1,000 V DC can be covered with safety fuses, size 10 x 38 mm. URZ 10 x 38 mm gPV DC 1,000 V Vir tu al fu sin g t im e

Real value of the unaffected current 104 103 s 102 101 100 10-1 10-2 10-1 2 3 4 5 6 8 100 ₁₀1 ₁₀2 _A ₁₀3 2 3 4 5 6 8 2 3 4 5 6 8 2 3 4 5 6 8 2 3 4 5 6 8 2 A 1 A 4A 6A 10A 12A /61_A 51 ₂₀ A 5 A 3 A 8A 1. 6 A E21526-30_2 89
