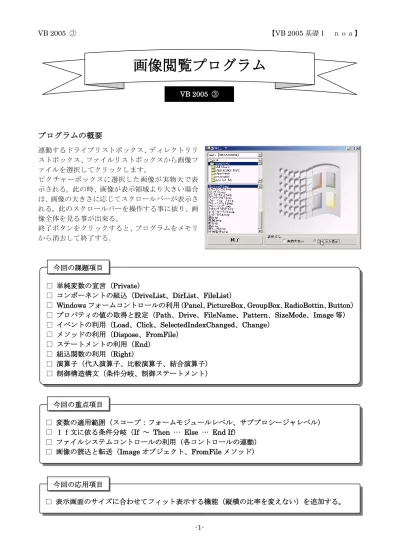

画像閲覧プログラム

(1)

プログラムの概要

連動するドライブリストボックス、ディレクトリリストボックス、ファイルリストボックスから画像ファイルを選択してクリックします。ピクチャーボックスに選択した画像が実物大で表示される。此の時、画像が表示領域より大きい場合は、画像の大きさに応じてスクロールバーが表示される。此のスクロールバーを操作する事に依り、画像全体を見る事が出来る。終了ボタンをクリックすると、プログラムをメモリから消去して終了する。

画像閲覧プログラム

VB 2005 ③ □ 単純変数の宣言（Private） □ コンポーネントの組込（DriveList、DirList、FileList） □ Windows フォームコントロールの利用（Panel、PictureBox、GroupBox、RadioBottin、Button） □ プロパティの値の取得と設定（Path、Drive、FileName、Pattern、SizeMode、Image 等） □ イベントの利用（Load、Click、SelectedIndexChanged、Change） □ メソッドの利用（Dispose、FromFile） □ ステートメントの利用（End） □ 組込関数の利用（Right） □ 演算子（代入演算子、比較演算子、結合演算子） □ 制御構造構文（条件分岐、制御ステートメント）今回の課題項目 □ 変数の適用範囲（スコープ：フォームモジュールレベル、サブプロシージャレベル） □ Ｉｆ文に依る条件分岐（If ～ Then … Else … End If）

□ ファイルシステムコントロールの利用（各コントロールの連動） □ 画像の読込と転送（Image オブジェクト、FromFile メソッド）

今回の重点項目

□ 表示画面のサイズに合わせてフィット表示する機能（縦横の比率を変えない）を追加する。今回の応用項目

(2)

■ ツールボックスにアイテム追加 ■ 今回使用するコントロールの内、ドライブリストボックス、ディレクトリリストボックス、ファイルリストボックスは、標準では、ツールボックスには表示されて居ない。標準でツールボックスに表示されて居ないコンポーネントを追加して使用出来る様にする手順は、下記の通りで有る。此処では、ツールボックスのコンポーネントに追加すると仕て、コンポーネント部を開き、余白部分で右クリックして表示されるポップアップメニューで『アイテムの選択』をクリックする。

下記のダイアログの『.NET Framework コンポーネント』タブで、DriveListBox、DirListBox、 FileListBox にチェックを入れて、OK ボタンをクリックする。

(3)

■ オブジェクト・プロパティ一覧 ■ コントロールの種類プロパティプロパティの設定値フォーム Name viewer Text 画像ビューアー FormBorderStyle FixedSingle StartPosition CenterScreen ドライブリスト Name drvViewer ディレクトリリスト Name dirViewer ファイルリスト Name filViewer パネル Name pnlViewer BackColor White AutoScroll True ピクチャーボックス Name picViewer SizeMode AutoSize グループボックス Name grpViewer Text 表示方法ラジオボタン１ Name radReal Text 実物大表示 Checked True ラジオボタン２ Name radFit Text フィット表示ボタン Name BtnFinish Text 終了ラジオボタン１ボタンピクチャーボックスパネルグループボックスドライブリストボックスディレクトリリストボックスファイルリストボックスラジオボタン２

(4)

ドライブリストボックスシステムの有効なドライブ一覧を表示するコントロールディレクトリリストボックスカレントディレクトリの階層構造を表示するコントロールファイルリストボックス指定したディレクトリ内のファイル一覧を表示するコントロールパネル他のコントロールをグループ化する為のコンテナと成るコントロールで有る。通常は、機能別にフォームを細分化する為に使用する。亦、BackgroundImage プロパティを設定すると、コントロールの背景にイメージが表示される。ピクチャーボックスビットマップ、アイコン、メタファイル、ＪＰＥＧファイル、ＧＩＦファイル等の画像を表示するコントロール。従来のバージョン（VB 6.0）の様に、描画メソッドを用いて描画する事や、内部に他のコントロールを配置してコンテナと仕て使用する事はは出来ない。グループボックス他のコントロールをグループ化する為のコンテナと成るコントロールで有る。通常は、機能別にフォームを細分化する為に使用する。パネルと同様の機能を持つが、グループボックスではキャプションを表示する事が出来る。ラジオボタン複数の項目から１つを選択するコントロール。同じパネルやグループボックスに配置された複数のラジオボタンを１グループと仕て使用する。ボタンユーザーが選択したコマンド（命令）や操作を実行するコントロール。ＯＫボタンや実行ボタン等、処理の開始や中断・終了の合図に用いられ、最も良く利用されるコントロールで有る。ボタンが押し下げられた様に外観が変わる為、プッシュボタンとも謂う。算術演算子比較演算子論理演算子１．＾冪乗１．＝等しい１．Ｎｏｔ否定２．－負数２．＜＞等しくない２．Ａｎｄ論理積３．＊、／乗算と除算３．＜より小さい３．Ｏｒ論理和４．￥整数除算４．＞より大きい４．Ｘｏｒ排他的論理和５．Ｍｏｄ剰余５．＜＝以下５．Ｅｑｖ同値６．＋、－加算と減算６．＞＝以上６．Ｉｍｐ包合算術演算子と論理演算子では、複数の演算子が使用されて居る場合には、頭に付けた番号の順序で演算が行われる（上に書かれて居る演算子程優先順位が高い）。

(5)

■ プログラムリスト ■

Public Class viewer

' フォームレベルでグローバルな変数の宣言 Private Fname As String

' フォームが読み込まれた時の処理

Private Sub viewer_Load( ByVal sender As System.Object, ByVal e As System.EventArgs ) _ Handles MyBase.Load picViewer.Top = 0 picViewer.Left = 0 filViewer.Pattern = "*.bmp;*.jpg;*.jpeg;*.gif;*.ico;*.png;*.tiff;*.exif;*.wmf;*.emf" End Sub ' ドライブリストボックスの選択項目が変更された時の処理

Private Sub drvViewer_SelectedIndexChanged(ByVal sender As System.Object, ByVal e As System.EventArgs) _

Handles drvViewer.SelectedIndexChanged dirViewer.Path = drvViewer.Drive

End Sub

' ディレクトリリストボックスの内容が変更された時の処理

Private Sub dirViewer_Change(ByVal sender As System.Object, ByVal e As System.EventArgs) _ Handles dirViewer.Change

filViewer.Path = dirViewer.Path End Sub

' ファイルリストボックスの選択項目が変更された時の処理

Private Sub filViewer_SelectedIndexChanged(ByVal sender As System.Object, ByVal e As System.EventArgs) _

Handles filViewer.SelectedIndexChanged Dim F As String

' ファイル名の設定 F = filViewer.Path

If Not Microsoft.VisualBasic.Right( F, 1 ) = "¥" Then F &= "¥" F &= filViewer.FileName

' 画像の読込

picViewer.Image = Image.FromFile( F ) End Sub

' ボタン（終了）がクリックされた時の処理

Private Sub btnFinish_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) _ Handles btnFinish.Click Me.Dispose( ) End Sub 此処でPrivate 宣言した変数は同じフォーム内の総てのサブプロシージャで値の参照と設定を行う事が出来る。プログラムを起動した時に行う初期設定は、通常フォームの Load イベントで行う。ファイルリストに表示するファイルの種類を設定する。此の場合のイコール（＝）記号は、代入演算子で有り、右辺の値を左辺に代入する働きをする。 SelectedIndexChanged ではなく Chenge でないと、ファイルリストボックスと連動しない。此の場合のイコール（＝）記号は、比較演算子で有る。 A=B : ＡとＢは等しいアプリケーションを終了する場合、正しくプログラムをメモリから消去して終了する。ピクチャボックス等に画像を表示する方法は、他にも色々と用意されて居る（後述）。

(6)

' ラジオボタン（実物大表示）がクリックされた時の処理

Private Sub radReal_Click( ByVal sender As Object, ByVal e As System.EventArgs ) _ Handles radReal.Click

picViewer.SizeMode = PictureBoxSizeMode.AutoSize pnlViewer.AutoScroll = True

End Sub

' ラジオボタン（フィット表示）がクリックされた時の処理

Private Sub radFit_Click( ByVal sender As System.Object, ByVal e As System.EventArgs ) _ Handles radFit.Click picViewer.SizeMode = PictureBoxSizeMode.StretchImage picViewer.Size = pnlViewer.Size pnlViewer.AutoScroll = False End Sub End Class 画像ファイルを表示下記の例は、PictureBox1 に画像ファイル "C:¥...¥xxx.jpg" を表示させる方法で有る。 System.Drawing 名前空間の Image クラスを使用して居る。

Private Sub xxx(...) Handles xxx.xxx

PictureBox1.Image = Image.FromFile("C:¥...¥xxx.jpg") End Sub

ヘルプでは、下記の様にSystem.Drawing 名前空間の Bitmap クラスを使用した例が記載されて居る（左上隅が (60, 10) の位置に表示される）。此の場合、Paint イベントで書き直さないと消えて仕舞う。

Private Sub xxx(...) Handles xxx.xxx Dim P As New Bitmap("C:¥...¥xxx.jpg")

Dim G As Graphics = PictureBox1.CreateGraphics( ) G.DrawImage(P, 60, 10)

End Sub

亦、DrawImage メソッドを使用してメタファイルを表示するには下記の様にする。 Private Sub xxx(...) Handles xxx.xxx

Dim P As New Metafile("C:¥...¥xxx.wmf")

Dim G As Graphics = PictureBox1.CreateGraphics( ) G.DrawImage(P, 60, 10) End Sub 此処で紹介した例では、DrawImage メソッドに画像を表示する座標しか指定して居ないが、此れではGDI+の自動スケーリングが働いて仕舞う可能性が有る。此れを回避する為には、元の画像の大きさを指定してDrawImage メソッドで描画する。 SizeMode プロパティを AutoSize に設定すると、コントロールのサイズが、画像のサイズに変化する。一方、StretchImage に設定すると、画像のサイズが、コントロールのサイズに変化する。

(7)

DriveListBox の Drive プロパティドライブを設定・取得するプロパティ Object.Drive = ドライブ名を表す文字列ドライブリストボックスコントロールで実行時に選択されて居るドライブの設定や取得を行う。デザイン時には使用する事は出来ない Drive プロパティの設定を変更する場合、下記の様な点に注意する必要が有る。・文字列の最初の１文字丈が有効で有る。但し、大文字と小文字は区別されない。・Drive プロパティの設定が変更されると SelectedIndexChanged イベントが発生する。・存在しないドライブを指定するとエラーが発生する。・Drive プロパティの設定が変更されると、其の時有効なドライブが自動的に再度チェックされる。此れに依り、実行中に接続されたネットワーク上のドライブを調べる事が出来る。

DirListBox と FileListBox の Path プロパティ

パスを設定・取得するプロパティ Object.Drive = パス名を表す文字列現在展開されて居るディレクトリのカレントパスの設定や取得を行う。デザイン時には使用する事は出来ない。 Path プロパティの値は、"C:¥Ob"、"C:¥Windows¥System" 等、パスを示す文字列で有る。ディレクトリリストボックスコントロール、又は、ファイルリストボックスコントロールの場合、実行時にコントロールが作成された時の、現在のパスが既定値に成る。Application オブジェクトの場合、アプリケーションを開発環境で実行して居る時は、プロジェクトの VBP ファイルの絶対パスを示す。一方、アプリケーションの実行可能ファイル（EXE）を実行して居る時は、実行ファイルの絶対パスを示す。 Path プロパティを使用すると、アプリケーションでファイルを参照したり、操作したりする事が出来る。Path プロパティの設定方法は、MS-DOS の chdir コマンドと同じで有る。即ち、相対パスでも指定可能で有り、ドライブ名は省略する事が出来る。ドライブ名とコロン（ : ）丈を指定すると、其のドライブのカレントディレクトリが選択される。

亦、下記に示す様に、Path プロパティでは、ドライブ名を指定せずにネットワークのパス丈を指定する事も出来る。下記で、servername はサーバー名、sharename はシェア名、path はパス名を示す。

¥¥servername¥sharename¥path 此の時、Drive プロパティには、長さ 0 の文字列（ "" ）が設定される。 Path プロパティの値を変更すると、ディレクトリリストボックスコントロールでは、Change イベントが発生し、ファイルリストボックスコントロールでは、PathChange イベントが発生する。機能書式解説機能書式解説

(8)

FileListBox の FileName プロパティファイルのパスとファイル名を設定・取得するプロパティ Object.FileName = パス名とファイル名を含む文字列ファイルリストボックスコントロールで、其の時に選択されて居るファイルのパスとファイル名の設定と取得を行う。デザイン時には設定する事は出来ない。 FileName プロパティは、リスト内の現在選択（強調表示）されて居るファイル名を返す。パス名は Path プロパティを使用してファイル名とは別に返す。FileName プロパティの値は、List(ListIndex) プロパティの値と等しく成る。ファイルが選択されて居ない時は、FileName プロパティは、長さ 0 の文字列を返す。此のプロパティを設定する時は、下記に示す点に注意する必要が有る。・ドライブ、パス、パターンを含む文字列をファイル名と仕て指定すると、Drive、Path、Pattern の各プロパティも変更される。・既存のファイル名（含ワイルドカード）を文字列に指定すると、其のファイルが強調表示される。・FileName プロパティを変更すると、変更の内容に応じて、PathChange（パスを変更した場合） PatternChange（パターンを変更した場合）、DblClick（既存のファイル名を直接指定した場合）の各イベントが発生する。・次の構文を使用して、FileName プロパティに有効なネットワークパスとファイル名を指定する事も出来る。¥¥servername¥sharename¥pathname FileListBox の Pattern プロパティ表示されるファイル名を示すパターンを設定・取得するプロパティ Object.Pattern = パターを表す文字列実行時にファイルリストボックスコントロールに表示されるファイル名を示すパターンの設定と取得を行う。パターンを表す文字列には、"*.*" や "*.FRM" の様な、ファイルを特定する文字列式を指定する。既定値は、総てのファイルの一覧を表示する "*.*" で有る。此のワイルドカード以外にも、セミコロン（ ; ）で区切って複数のパターンを指定する事も出来る。例えば、"*.COM;*.EXE; *.BAT" と設定すると、総ての実行可能ファイルとMS-DOS バッチファイルの一覧が表示される。 Pattern プロパティは、ファイルの参照や操作を行う処理で使用される。Pattern プロパティを他のファイル制御用のプロパティと組み合わせる事に依り、ファイルを調べたり、分類したりする事が出来る様に成る。例えば、他のプログラムを起動するアプリケーションでは、ファイルリストボックスを使用してファイル選択をする処理で、実行可能ファイル（*.exe）丈を表示する様に出来る。其の他のファイル制御プロパティと仕て、Drive、FileName、Path の各プロパティが有る。猶、Pattern プロパティの値を変更すると、PatternChange イベントが発生する。機能書式解説機能書式解説

(9)

PictureBox オブジェクトの SizeMode プロパティ

イメージの配置方法を指定するプロパティ

Object.SizeMode = PictureBoxSizeMode 列挙体

PictureBoxSizeMode 列挙体のメンバを使用して、ピクチャボックスのイメージの配置方法の設定と取得を行う。 PictureBoxSizeMode 列挙体には、AutoSize（コントロールのサイズがイメージと同じ大きさに成る）、 CenterImage（イメージは中央に表示される）、Normal（イメージはコントロールの左上隅に配置される）、StretchImage（イメージのサイズがコントロールのサイズに調整される）が有る。 Dispose メソッドに依るオブジェクトの破棄コンポーネントに依り使用されて居るリソースを開放するメソッド Object.Dispose( ) フォーム、又は、オブジェクトをメモリから消去する。プログラムを終了する場合や、使用中のメモリを他の用途に使う場合や、プロパティを元の値にリセットする場合等に使用される。フォームをメモリからアンロードする時には、表示されて居る構成要素だけがアンロードされ、其のフォームモジュールのコードはメモリに保持されるが、総てのフォームがアンロードされ、実行するコードが無く成れば、其の時点で、イベントドリブンのアプリケーションは終了する。猶、フォームの『閉じる』ボタンをクリックしたり、フォームのClose メソッドを使用すると、自動的にDispose メソッドが呼び出され、其のフォームのリソースは開放される。但し、ShowDialog メソッドに依りモーダル表示されたフォームでは、フォームの『閉じる』ボタンをクリックしたり、フォームのClose メソッドを使用しても、自動的に Dispose メソッドが呼び出される事は無い。モーダル表示のフォームのリソースを開放する為には、明示的にDispose メソッドを使用する。 End ステートメントに依るプログラムの終了プログラムの実行を終了させるステートメント End 実行中のアプリケーションを直ちに終了させる。 End ステートメントより後のコードは実行されず、亦、End ステートメントを実行した後はイベントも発生しない。プログラムの通常の終了の場合には、総てのフォームをアンロードする必要が有るが、End ステートメントは、プログラムを強制的に停止させる手段を提供して居る。機能書式解説機能書式解説機能書式解説

(10)

.NET Framework 対応 ■ コントロールの配置位置の設定従来の記述法 picViewer.Top = 0 picViewer.Left = 0 .NET Framework の記述法

picViewer.Location = New Point(0, 0)

.NET Framework では、コントロールの配置位置を設定するには、Top プロパティと Left プロパティではなく、Location プロパティを使用する事が出来る（孰れでも、結果は同じ）。

■ 文字列の終端文字の取得

従来の記述法

If Not Microsoft.VisualBasic.Right(F, 1) = "¥" Then F &= "¥"

.NET Framework の記述法

If Not F.EndsWith("¥") Then F &= "¥"

.NET Framework では、文字列の終端文字を取得するには、String クラスの EndsWith メソッドを使用する。 ■ ドライブリストボックス・ディレクトリリストボックス・ファイルリストボックス此等は、従来のコンポーネントで有るが、.NER Framework でもサポートされて居り、従来通り、使用する事が出来る。用途が、ドライブやディレクトリ（フォルダ）やファイルの指定に特化されて居る為、他の用途に使用する事は難しいが、当該目的で使用するには、ComboBox コントロールや ListBox コントロール等で自作するよりは、非常に簡単で有る。
