C H A P T E R
1
Cisco TelePresence System 500
のオプ
ション機器
Cisco Digital Media Player
Cisco Digital Media Player（DMP）は、デジタルディスプレイ上に高解像度の実況、オンデマンド式
ビデオ、モーショングラフィック、Web 、および動的コンテンツの再生を通じてデジタル信号と企業
TV を可能にする高信頼性の IP ベース型ハードウェアエンドポイントです。
DMP の詳細については、次の URL にアクセスして、参照してください。
http://www.cisco.com/en/US/products/ps7220/tsd_products_support_series_home.html
Cisco TelePresence で使用するよう DMP 音声を設定するには、『Cisco TelePresence System 500 Assembly, Use & Care, and Field Replaceable Unit Guide』の「First-Time Setup」の章の「Testing the LEDs and Light Fixture and Configuring the Digital Media Player Audio」を参照してください。
Cisco Digital Media System（DMS）を備えることで複数の DMP を使用できます。DMS の詳細につい
ては、次の URL にアクセスして、参照してください。
http://www.cisco.com/en/US/products/ps6681/products_documentation_roadmaps_list.html
DMS では、Digital Media Manager（DMM）ソフトウェアを使用します。DMM ソフトウェアと
DMM アプライアンスの詳細については、次の URL にアクセスして、参照してください。
CTS-500 ディスプレイの Digital Media Player（DMP）HD ビデオ接続部に DMP ビデオを接続しま
す。接続については、図 1-1を参照してください。

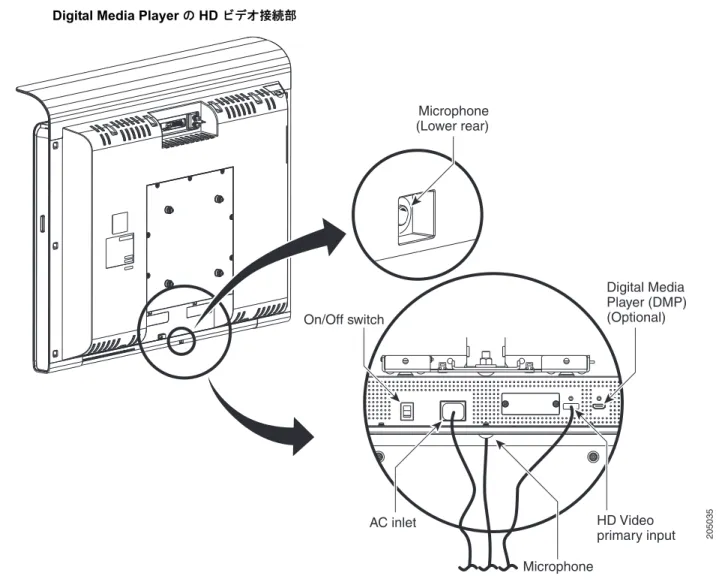

図 1-1 Digital Media Player の HD ビデオ接続部
205035 On/Off switch Microphone (Lower rear) Digital Media Player (DMP) (Optional) HD Video primary input AC inlet Microphone
コーデックの DMP 音声接続部に DMP の音声を接続します。接続については、図 1-2を参照してくだ さい。 図 1-2 コーデックの DMP 音声接続部
Cisco TelePresence
プレゼンテーション
コーデック
プレゼンテーションコーデックは、Cisco TelePresence エンドポイント間でフルモーションのビデオ プレゼンテーションをサポートし、1 秒あたり 30 フレームの性能を提供します。プレゼンテーション
コーデックの部品リスト
Camera Document Camera (optional) IP Phone Network Left Speaker Right Speaker External Presentation Display (optional) Display Presentation Source In Microphone Headset or Bluetooth-enabled Base Station (optional)DMP Audio or Presentation Audio (optional)
204983 図番 部品の説明 部品番号 数量 注 プレゼンテーションコーデック、800-28202-xx 1 セカンダリ（プレゼンテーション）コーデック 800-28202-xx 1 2 ハンドル/取り付けブラケット 700-23917-01 2 3 背面カバー 700-27340-01 1 4 マウントベース 800-31148-01 1 5 左エンドキャップ 700-27642-01 1 6 上部カバー 700-27343-01 1 7 右エンドキャップ 700-27344-01 1 8 M4 × 6mm 皿頭ネジ 48-0448-01 4
プレゼンテーション
コーデックの追加
Cisco TelePresence プレゼンテーションコーデックを CTS-1000 に追加するには、次の手順を実行し ます。 手順 ステップ 1 次の手順を実行してシステムの電源をオフにします。 a. システムコーデックの IP アドレスを次のように取得します。1. IP phone で、画面の下部にある Manual を探し、[Manual] ソフトキーを押します。
（注） [Manual] ソフトキーが見つからない場合は、ステップ2.に進んでください。
2. 画面の下部にある Info を探し、[Info] ソフトキーを押します。
3. [IP Address] リストまで下にスクロールし、IP アドレスをコピーします。
b. ネットワークに接続されているコンピュータのブラウザを開きます。
c. [URL] フィールドにシステムコーデックの IP アドレスを入力し、Enter キーを押します。[Cisco TelePresence System Administrator] 画面が表示されます。
d. [Admin] フィールドに admin と入力します。
e. [Password] フィールドに cisco と入力します。
（注） 管理者がユーザ名やパスワードを変更している場合は、変更後のユーザ名やパスワードを入力
します。
f. [Login] をクリックします。
g. 管理者ページの上部の左側隅にある [Phone] ペインを探し、[Troubleshooting] > [System Reset] を
選択します。[Restart Cisco TelePresence System] ボタンがウィンドウの上部に表示されます。
h. [Restart Cisco TelePresence System] ボタンをクリックし、リセットを開始します。
モニタが消えて、表示画面の下部左側に 1 から 6 の丸で囲んだ数字が表示されます。
i. 最初の数がチェックマークに変わった後に、システム電源コードをコンセントから抜きます。
9 M5 × 12mm 六角頭ネジ 48-1936-01 4
10 M4 × 10mm なべ頭ネジ 48-1948-01 4
ステップ 2 プレゼンテーションコーデックをその実装から取り外します。 ステップ 3 プレゼンテーションコーデックから右ハンドル/取り付けブラケットを取り外します。 図 1-3 右ハンドル/取り付けブラケットの取り外し （注） ケーブルがコーデックから CTS-500 に届く場所にコーデックを置きます。
2
8
8
1
204585ステップ 4 左ハンドル/取り付けブラケットとコーデックの間にあるスロットに、背面カバーのツメを挿入しま す。 図 1-4 背面カバーと左ハンドル/取り付けブラケット
1
3
204586ステップ 5 左ハンドル/取り付けブラケットの下部を取り付け台座の中に挿入し、取り付け台座のノッチ部分がハ ンドルの下に掛ります。 図 1-5 左ハンドル/取り付けブラケットと取り付け台座
1
4
204587ステップ 6 右ハンドル/取り付けブラケットをコーデックアセンブリに再取り付けします。 図 1-6 右ハンドル/取り付けブラケットとコーデックアセンブリ ステップ 7 次の操作の 1 つを行って、CTS-500 コーデックにアクセスします。 • 台座スタンド取り付け式 CTS-500 の場合は、持ち上げてコーデックカバーを取り外します。詳細 については、図 2-14 を参照してください。 • 壁面取り付け式または卓上スタンド取り付け式 CTS-500 の場合は、コーデックハンドルを取り外 し、中央へコーデックをスライドし、そして台座からコーデックの接続をはずします。 ヒント 取り外し作業は、取り付け作業と逆の手順になります。コーデックの取り付け手順については、
『Cisco TelePresence System 500 Assembly, Use & Care, and Field Replaceable Unit Guide』を参照して ください。
2
1
8
8
204588ステップ 8 CTS-500 とプレゼンテーションコーデックの間にケーブルを取り付け、配線します。 図 1-7は、CTS-500 とプレゼンテーションコーデックを接続したケーブル配線図を示しています。 図 1-7 プレゼンテーションコーデックの電源と信号ケーブル 205705 Microphone Speaker
Codec
Presentation Codec
Auxiliary Video Out Camera
IP Phone Signal
Network Document Camera
Display Auxiliary Video In Signal
Auxiliary Video In Video out
図 1-8は、CTS-500 とプレゼンテーションコーデックおよび外部ディスプレイを接続したケーブル配 線図を示しています。共有プレゼンテーション用にディスプレイを使用できます。DVI-to-VGA ケー ブルを使用してプレゼンテーションソースをコーデックに接続し、DVI 接続部と補助ビデオ入力接続 部をプラグ接続します。 図 1-8 プレゼンテーションコーデックと外部プレゼンテーションディスプレイを接続した CTS-500 のケーブル配線図
dzȸȇȃǯ
ٳᢿ
ȗȬǼȳȆȸǷȧȳ ȇǣǹȗȬǤ
ȗȬǼȳȆȸǷȧȳ dzȸȇȃǯ
ାภ ഥࡆ࠺ࠝജ ࡆ࠺ࠝജ ࡆ࠺ࠝജ DVIステップ 9 左エンドキャップをプレゼンテーションコーデックアセンブリに置きます。 図 1-9 左エンドキャップ 204589
5
9
View
A
View
A
ステップ 10 上部カバーをプレゼンテーションコーデックアセンブリに取り付け、カバーの背面中央にある穴に ケーブルを通します。 （注） 図 1-10にケーブル用の穴は示されていませんが、この穴は図中のコーデックの背面にあります。 ヒント 上部カバーの穴にケーブルを通すだけの充分な空間がコーデックの背後にない場合は、左右いずれかの エンドキャップにケーブルを通します。 （注） ネジが正しく固定されるまで締めます。ただし、締めすぎないでください。 図 1-10 上部カバー
6
10
10
ステップ 11 エンドキャップをプレゼンテーションコーデックアセンブリに取り付けます。
（注） ネジが正しく固定されるまで締めます。ただし、締めすぎないでください。
図 1-11 右エンドキャップ
ステップ 12 CTS-500 システムの電源を入れます。
（注） プレゼンテーションコーデックがアクティブになる前に、リブートを数回する必要がある場合もあり
ます。CTS-500 のリブートの詳細については、『Cisco TelePresence 500 Assembly, Use & Care, and
Field-Replacement Unit Guide』の現場交換、アップグレード、分解について説明している章を参照し
てください。
