メール ●メールサーバ（SMTP/POP3/IMAP4） ●メーリングリスト機能(管理コンソールからの投稿内容閲覧機能あり) ●仮想ドメイン機能 ●キュー管理 ●QUOTA／EXPIRE機能 ●Active Directory 連携機能 ●Webメール機能（WEBMAIL-Xオプション）(*1) DNS/DHCP ●DNSサーバ ●DNS/DHCPサーバ （オプション）(*2) セキュリティ ●メールサーバ（SSL対応、SMTP認証、スパム対策、SaaS型スパム対策 （オプション(*3)）） ●全メール保存 （オプション）(*4) 運用管理 ●管理ツール ●初期設定ツール OS ●Linuxベースのオペレーティングシステム（RHEL5.10(x86_64)）を採用 その他 ●Webサーバ（SSL対応、CGI(Perl/Ruby/Python/PHP)対応、QUOTA機能） ●FTP/anonymousFTP機能 ●CLUSTERPRO X （プリインストール、オプション(*5)）

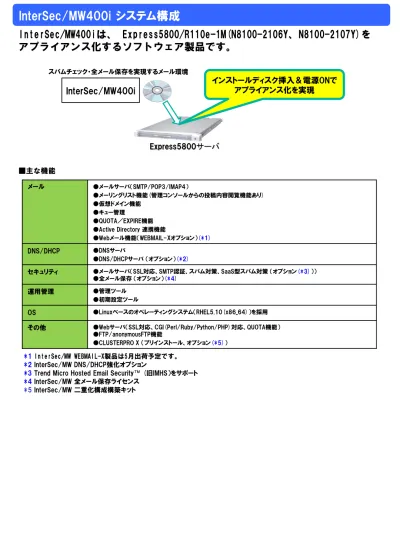

InterSec/MW400i システム構成
InterSec/MW400iは、 Express5800/R110e-1M(N8100-2106Y、N8100-2107Y)を
アプライアンス化するソフトウェア製品です。
*1 InterSec/MW WEBMAIL-X製品は5月出荷予定です。 *2 InterSec/MW DNS/DHCP強化オプション*3 Trend Micro Hosted Email Security™ (旧IMHS）をサポート
*4 InterSec/MW 全メール保存ライセンス *5 InterSec/MW 二重化構成構築キット
InterSec/MW400i
Express5800サーバインストールディスク挿入＆電源ONで
アプライアンス化を実現
スパムチェック・全メール保存を実現するメール環境 ■主な機能■ソフトウェア製品 ※ 別途、 Express5800/R110e-1M(N8100-2106YまたはN8100-2107Y)が必要です。 次ページ以降の「動作環境」に従った本体装置をご用意ください。 型番 製品名 希望小売価格(税別) UL4566-001 InterSec/MW400i 360,000円 ■アプライアンスパック Express5800サーバに本製品をプリインストール(本体の組み上げ、InterSecソフトインストール)したパック製品です。 型番 製品名 希望小売価格(税別) UL4566-011 InterSec/MW400iアプライアンスパック(M) 1,300,000円 下記構成で、InterSec/MW400iをプリインストール 中規模向けで、WEBMAIL-Xの追加利用も可能です。 型番 製品名 個数 N8100-2107Y Express5800/R110e-1M(6C/E5-2420v2) 1 N8102-573 8GB増設メモリボード(1x8GB/R) 2 N8103-174 RAIDコントローラ(1GB， RAID 0/1/5/6) 1 N8103-153 増設バッテリ 1 N8150-304 増設用600GB(SAS, 6Gb/s, 10000rpm) 3 N8151-122 内蔵DVD-ROM 1 N8181-86 電源ユニット 1 K410-246(03) AC電源ケーブル(3m) 2 UL4566-001 InterSec/MW400i 1 型番 製品名 希望小売価格(税別) UL4566-021 InterSec/MW400iアプライアンスパック(S) 1,006,000円 下記構成で、InterSec/MW400iをプリインストール 小規模向け、およびメール中継サーバ用途向けです。 型番 製品名 個数 N8100-2107Y Express5800/R110e-1M(6C/E5-2420v2) 1 N8102-573 8GB増設メモリボード(1x8GB/R) 1 N8103-173 RAIDコントローラ(512MB， RAID 0/1/5/6) 1 N8103-153 増設バッテリ 1 N8150-301 増設用300GB(SAS, 6Gb/s, 10000rpm) 2 N8151-122 内蔵DVD-ROM 1 N8181-86 電源ユニット 1 K410-246(03) AC電源ケーブル(3m) 2 UL4566-001 InterSec/MW400i 1 ※ アプライアンスパックの構成を変更することは出来ません。変更を希望する場合は個別に構成を組んでください。 ※ プリインストールサービスのみを提供することは出来ません。 ※ プリインストール作業のため、通常の納期より２週間程度の追加になります。 ※ アプライアンスパック製品の保守は、別途追加が必要です。 ハードウェア保守、ソフトウェア保守それぞれに、お客様要望に合った内容を追加してください。
動作環境
InterSec/MW400iは、下記Express5800サーバでの動作をサポートします。 下記以外は未サポートとなりますのでご注意ください。 ※ 下記製品情報は掲載時点のものです。 ※ 構成の制限は本体に準じます。最新はハードウェア側の情報を参照してください。 ※ ラック関連、UPS、ディスプレイ、キーボード、ケーブル、ハードウェア保守は任意に追加可能です。 ※ マウス、バックアップ装置、PCIスロットへの各種オプションの増設は非対応です。本体
メモリ
型番 製品名 備考 N8100-2106Y Express5800/R110e-1M(4C/E5-2403v2) N8100-2107Y Express5800/R110e-1M(6C/E5-2420v2) 最大16GBで、いずれか必須となります。 型番 製品名 備考 N8102-572 4GB増設メモリボード(1x4GB/R) N8102-573 8GB増設メモリボード(1x8GB/R) N8102-574 16GB増設メモリボード(1x16GB/R) N8102-570 4GB増設メモリボード(1x4GB/U)内蔵ドライブ
型番 製品名 備考 N8150-356 増設用250GB(SATA, 6Gb/s, 7200rpm) N8150-357 増設用500GB(SATA, 6Gb/s, 7200rpm) N8150-358 増設用1TB(SATA, 6Gb/s, 7200rpm) N8150-303 増設用146.5GB(SAS, 6Gb/s, 15000rpm) MWスタンドアロン構成時のみご使用できます N8150-331 増設用300GB(SAS, 6Gb/s, 15000rpm) N8150-301 増設用300GB(SAS, 6Gb/s, 10000rpm) N8150-322 増設用450GB(SAS, 6Gb/s, 10000rpm) N8150-304 増設用600GB(SAS, 6Gb/s, 10000rpm) N8150-332 増設用900GB(SAS, 6Gb/s, 10000rpm) N8150-408 増設用1.2TB(SAS, 6Gb/s, 10000rpm)RAIDコントローラ
型番 製品名 備考 N8103-168 RAIDコントローラ(1GB， RAID 0/1/5/6) N8103-173 RAIDコントローラ(512MB， RAID 0/1/5/6) N8103-174 RAIDコントローラ(1GB， RAID 0/1/5/6) N8103-153 増設バッテリ 以下のRAIDコントローラの搭載により、RAID1/5/6をサポートします。 その他のRAID構成（RAID0など）は利用できません。 RAIDコントローラを未搭載の場合、単体ディスク構成のみサポートします。 以下のいずれかの本体装置が必要です。 いずれか1台以上必須となります。 ハードディスク1台のみ搭載の単体ディスク構成と、2台以上搭載によるRAID構成をサポートします(RAID構成 の場合は、別途RAIDコントローラのご購入が必要です）。 ※ 1つの論理ドライブの容量は、2TB以下に構築する必要があります光ディスクドライブ
型番 製品名 備考 N8151-122 内蔵DVD-ROM インストール時必須 MW400iのインストールに必要です。外付け周辺機器（UPS 他）
UPS(無停電電源装置）、キーボード、LCDコンソールユニットなど設置環境に合わせてご用意ください。 ただし、マウス、バックアップ装置はご使用いただけません。Flash FDD
型番 製品名 備考 N8160-86 Flash FDD 任意 Flash FDDの利用は任意です。 インストール後の初期セットアップにおける初期IPアドレスの変更に使用できます。 初期IPアドレスの変更は、コマンドラインやWebUIでも可能です。PCIカード
型番 製品名 備考 N8117-01A 増設RS-232Cコネクタキット 任意 シリアルポート拡張キットが使用できます。その他内蔵オプション
型番 製品名 備考 N8181-86 電源ユニット 任意K410-246(1A) AC電源ケーブル(1.5m) AC100V接続
必須 標準搭載の電源ユニット用に必要です。 電源ユニットを増設した場合、さらに1本必要です。 K410-246(03) AC電源ケーブル(1.5m) AC100V接続 K410-162(03) ACケーブル(3m) AC200V接続 K410-108(05) ACケーブル(5m) AC200V接続 K410-309(02) ACケーブル(2m) AC200V接続 電源ユニット1台を増設可能です。 電源ケーブルは標準添付されておりませんので、ご購入が必要です。 詳細は、本体装置の「システム構成ガイド」をご参照ください。 http://www.nec.co.jp/products/express/systemguide/100guide.shtml ラックサーバ - Express5800/R110e-1M (PDFファイル) ※ UPSなどのソフトウェア製品をご購入される場合は、Linux版をご選択ください。 InterSecは、Linuxベースのオペレーティングシステムを採用しております（OSバージョン詳細は、1ページ目 のOS欄をご参照ください）。
全メール保存ライセンス DNS/DHCP強化オプション 【概要】 DNSサーバのDNSSEC機能やACL/VIEWオプション機能、およびDHCPサーバ機能を使用するためのライセンスです。 DHCPサーバは、固定IPアドレス、動的IPアドレス払い出し、CSVファイルによる一括設定、 未許可PCの接続拒否、アドレス割り当て状況の表示などが可能です。 （ユーザ数の制限はありません。） 二重化構成構築キット 【概要】 CLUSTERPRO X 3.2を使用した二重化構成を構築するためのライセンスです。 本体1台につき1つのライセンスをご購入頂く必要があります。 CLUSTERPRO X 3.2のご購入は不要です。 構成の詳細は『二重化（フェイルオーバ）構成について』を参照してください。
Trend Micro Hosted Email Security™ (HES) 【概要】
トレンドマイクロ社のSaaS型メールセキュリティサービスです。（InterScan Messaging hosted Securityから 名称が変わりました）
スパムメール、ウイルスメールなど有害なメールをTrendMicro社のデータセンタにて検知、排除します。 ※ Trend Micro Hosted Email SecurityライセンスにはNEC保守が含まれません。別途サポート契約が必要です。
※ 本製品は、別途PP・サポートサービスのご購入・ご契約締結が必要です。 製品名 型番 希望小売価格 （税抜き） InterSec/MW 全メール保存ライセンス UL4566-003 245,000円 【概要】 全メール保存機能を使用するためのライセンスです。 内部統制の強化や万が一メール経由で情報漏えいが起こった際に、原因となるメールデータの検索が可能です。 （ユーザ数の制限はありません。） 製品名 型番 希望小売価格 （税抜き） InterSec/MW DNS/DHCP強化オプション UL4566-002 200,000円 製品名 型番 希望小売価格 （税抜き） InterSec/MW 二重化構成構築キット UL4566-004 300,000円 製品名 型番 希望小売価格 （税抜き）
Trend Micro Hosted Email Security™ 個別採番
(*1) 28,000円～ （5アカウント～） (*1)ご手配の際は、NEC営業までご確認ください
InterSec/MW400i ライセンス
InterSec/MW400iでは以下のオプションライセンスのご利用が可能です。Webメールライセンス（InterSec/MW WEBMAIL-X(by WitchyMail)） 【全体概要】 Webメールをご利用いただくためのライセンスです。 Webメール機能はWitchyMailを採用しており、メールソフトのような操作性でご利用いただけます。 また、携帯電話やスマートデバイスからの参照も可能です（標準機能）。 ライセンスは同時ログインユーザ数で管理されます。同時ログイン数毎に20/50/100ライセンスを用意しています。 通常ライセンスのほかに、アカデミックライセンスも用意しています。 WEBMAIL-Xを体験していただくため、出荷状態でお試し用5同時接続ライセンスをインストールしています。 このお試し用5同時接続ライセンスについては、無償でご利用いただけますが、サポート対象外となります。 ※ 利用ユーザ数によってはメモリの増設が必要です。 ※ 本製品は、別途PP・サポートサービスのご購入・ご契約締結が必要です。 製品名 型番 希望小売価格 （税抜き） InterSec/MW WEBMAIL-X(by WitchyMail) 20同時接続ライセンス UL4566-005 96,000円 InterSec/MW WEBMAIL-X(by WitchyMail) 50同時接続ライセンス UL4566-015 240,000円 InterSec/MW WEBMAIL-X(by WitchyMail) 100同時接続ライセンス UL4566-025 480,000円 InterSec/MW WEBMAIL-X(by WitchyMail) 20同時接続アカデミックライ
センス
UL4566-006 56,000円 InterSec/MW WEBMAIL-X(by WitchyMail) 50同時接続アカデミックライ
センス
UL4566-016 140,000円 InterSec/MW WEBMAIL-X(by WitchyMail) 100同時接続アカデミックライ
センス
本機の主要サービスに関する性能は以下のとおりです。
性能について
環境 性能項目 N8100-2107Y N8100-2106Y Express5800/R110e-1M(6C/12T) メモリ:4GB HDD:5TB (SATA) (RAID5) Express5800/R110e-1M(4C/4T) メモリ:4GB HDD:5TB (SATA) (RAID5) ユーザ数 メール保存用途 4000 （ユーザ） メール中継用途 5000 （ユーザ） メールサーバ SMTP 4120 （通／分） 3347 （通／分） POP 4746 （通／分） 1810 （通／分） IMAP 3721 （回／分） 700 （回／分） DNSサーバ DNS 70000 （クエリー／秒） 58000 （クエリー／秒） DHCPサーバ IPv4 クラスC 770 （リース／秒） 700 （リース／秒） IPv4 クラスB 33 （リース／秒） 30 （リース／秒） IPv4 クラスA 13 （リース／秒） 12 （リース／秒） 測定条件 ユーザ数 メール保存用途 ・各ユーザが一日に60通の送受信（SMTP/POP）を行う。 ・各ユーザが5分に1回以上の間隔でメールチェックする。 ・最繁期は全ユーザの80%、1日の要求分の25%(15通)が30分の時間帯 に集中する。 ・メールスプールに1ユーザ当たり1GBを割り当てる。 メール中継用途 メールサーバ SMTP ・平均15Kbyteのメールサイズのメール送信、受信を行う。 POP ・平均15Kbyteのメールサイズのメール送信、受信を行う。 IMAP ・50通のメール参照を行う。 DNSサーバ DNS ・マスタゾーンへのクエリーを受け付ける。 ※ 上記性能値は目安としてお考えください。 ハードウェア構成や運用状態に依存します。 ※ フェイルオーバクラスタ構成の場合、およそ40%減となります。以下の指標はあくまで参考値です。ネットワーク環境やサーバ利用形態等によっては、下記のデータ
が当てはまらない場合がございますので、ご注意ください。
性能は、CPU,メモリやHDD等のHW構成に依存します。 MW400iにおける性能の目安の最大ユーザ数は、RAIDのライトキャッシュ設定をWrite Backに設定したときのものです。 停電対策が不可能な場合は、Write Thruで動作させる必要があります。 ※クラスタ構成利用時は、利用者目安は40%減になります。 ※その他、オプションソフト利用時は、オプションソフト側に記載された目安を参考にメモリ追加が必要です。メモリ
機能
4GB
8GB
16GB
メールサーバ
（アカウント数）
（ 500）
○
（1000）
○
（2000）
○
（4000）
○
WEBMAIL-X
（同時接続数）
（ 50）
○
（ 100）
○
（ 500）
○
WEBサーバ
○
DNSサーバ
○
DHCPサーバ
○
上記指標値は、各機能のご利用時の最小塔載メモリ量です。 複数の機能をご利用になる場合は、機能毎の指標値のなかで最大容量でお見積もりください。メモリ増設の指標について
メモリ容量の見積もり例） [メールサーバ（1000アカウント）]、[WEBMAIL-X（500同時接続）]、[DNSサーバ] をご利用になる場合、 塔載メモリは、WEBMAIL-X （500同時接続）の指標値である16GB となります。パーティション構成とハードディスク増設の指標について
単体ディスク構成 または RAID構成 RAID構成 ドライブ#１（*1）のみ ドライブ#１（*1） ドライブ#2 システムパーティション 56GB 56GB － ログ領域 （/varパーティション） 70GB 残り全部 － データ領域 （/homeパーティション） 残り全部（*2） － 全部（*2） データ領域 （ミラーパーティション） 指定サイズ（*3） 指定サイズ（*3） *1 ドライブ#1の最大サイズは2TBです。RAIDの再構築を実施される場合、ドライブ#1のサイズが2TBを 超えないようにご注意ください。2TBを超えるドライブサイズの場合、システムが起動しません。 *2 フェイルオーバクラスタ構成の場合、10GBになります。 *3 初期導入時に指定できます。10GB以上のサイズが必要です。
MW400iのパーティション構成は以下の通りです。各パーティションサイズは、インストール時に
おける指定サイズとなります。実際に使用可能なサイズは下記サイズより少なくなります。
各パーティションの主な使用用途は以下の通りです。
主な使用用途 システムパーティション OSなどシステムが使用します。 ログ領域 （/varパーティション） ログやメールのスプール領域として使用します。 二重化構成時には、メールのスプール領域はミラーパーティションを使用しま す。 データ領域 （/homeパーティション） アカウントのホームディレクトリや、メール格納、メーリングリスト、WEBMAIL-X などの領域として使用します。 二重化構成時には、ミラーパーティションを使用します。 データ領域 （ミラーパーティション） 二重化構成時における、メールスプール領域や仮想ドメインアカウントの各 種データ格納領域として使用します。■ メールスプールサーバ利用
利用者数（利用メールアカウント数）に応じて選択してください。 例： 1メールアカウントあたり 200MB をスプールとして割り当てると仮定した場合 100メールアカウント → 200MB × 100 ＝ 約20GB 500メールアカウント → 200MB × 500 ＝ 約100GB■ 全メール保存オプション利用
全メールの転送先を自サーバにする場合、MW400iでの最大構成を推奨します。 他サーバに転送する場合は、メールスプールサーバとして利用時と同等を推奨します。■ WEBMAIL-X(by WitchyMail)利用時
利用者数（利用メールアカウント数）と利用状況に応じて、HDD構成を選択してください。 メールデータを集中管理する場合は、MW400iでの最大構成を推奨します。 POP接続（各ｸﾗｲｱﾝﾄでのﾒｰﾙﾃﾞｰﾀ保存）と併用する場合は、メールスプールサーバ利用時と同等を推奨 します。搭載するハードディスクは、上記パーティション情報を基に利用者数（利用メールアカウント数）に応じて選択
してください。以下は、MWの利用用途による構成指標です。
（指標は参考値です。ご利用の環境によっては、データが当てはまらない場合がございますのでご注意ください。）InterSec/MW400i
二重化構成構築キット(UL4566-004) により、メールサーバ機能等のフェイルオーバが可能です。
・稼動系サーバのダウン時には速やかに待機系のサーバへサービスが移行されます。
・CLUSTERPRO X 3.2 のオプションを追加可能です。
(CLUSTERPRO X 3.2本体は不要です）・フェールオーバ構成構築には、MWは同一構成であることが必要です。
UTPクロスケーブル
InterSec/MW400i
項 製 品 名 型 名 数 量 希望小売価格 （税抜） 合計価格 （税抜） 1 InterSec/MW400i UL4566-001 2 360,000円 720,000円 2 InterSec/MW 二重化構成構築キット UL4566-004 2 300,000円 600,000円 3 PPSupportPack (InterSec/MW400iソフトウェア(無制限))(*1) ULH1S-4566-001 1 160,000円/年 160,000円 4 PPSupportPack (InterSec/MW400iソフトウェア(二重化２台目))(*1) ULH2S-4566-002 1 40,000円/年 40,000円 5 PPSupportPack(InterSec/MW 二重化構成構築キット) (*1) ULH1S-4566-003 2 45,600円/年 91,200円 合計 1,611,200円 ※ 上記の他、 同じハードウェア構成のExpress5800/R110e-1M(N8100-2106YまたはN8100-2107Y)が2台必要です。 ※ HWの保守、SWの技術的問い合わせ等を受けるにはサポート契約が必須です。 *1 １年分のソフトウェアサポート製品です。サポート費は利用年数分必要になります。構成例： MW400i 二重化構成
ミラー領域 （メールデータ など）（稼動系）
（待機系）
二重化(フェイルオーバ)構成について
No.
更新日
改版点
1 2014.04.25 ・p.6 Webメールライセンス製品の情報を追記
・p.10 構成例を変更(ライセンスの保守追記）
2 2014.05.30 ・p.4 「外付け周辺機器」 に情報を追記
