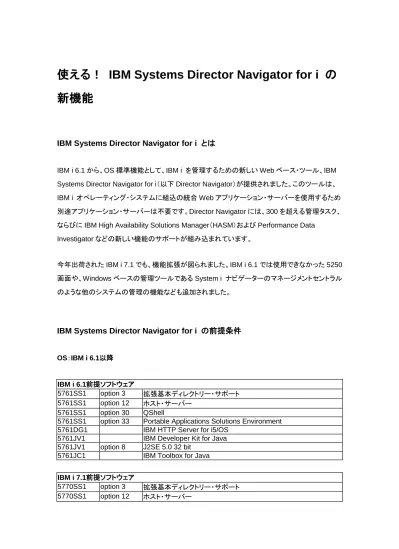

使える！ IBM Systems Director Navigator for i の
新機能
IBM Systems Director Navigator for i とは
IBM i 6.1 から、OS 標準機能として、IBM i を管理するための新しい Web ベース・ツール、IBM Systems Director Navigator for i（以下 Director Navigator）が提供されました。このツールは、 IBM i オペレーティング・システムに組込の統合 Web アプリケーション・サーバーを使用するため 別途アプリケーション・サーバーは不要です。Director Navigator には、300 を超える管理タスク、 ならびに IBM High Availability Solutions Manager（HASM）および Performance Data
Investigator などの新しい機能のサポートが組み込まれています。
今年出荷された IBM i 7.1 でも、機能拡張が図られました。IBM i 6.1 では使用できなかった 5250 画面や、Windows ベースの管理ツールである System i ナビゲーターのマネージメントセントラル のような他のシステムの管理の機能なども追加されました。
IBM Systems Director Navigator for i の前提条件
OS：IBM i 6.1以降
IBM i 6.1前提ソフトウェア
5761SS1 option 3 拡張基本ディレクトリー・サポート 5761SS1 option 12 ホスト・サーバー
5761SS1 option 30 QShell
5761SS1 option 33 Portable Applications Solutions Environment 5761DG1 IBM HTTP Server for i5/OS
5761JV1 IBM Developer Kit for Java 5761JV1 option 8 J2SE 5.0 32 bit
5761JC1 IBM Toolbox for Java
IBM i 7.1前提ソフトウェア
5770SS1 option 3 拡張基本ディレクトリー・サポート 5770SS1 option 12 ホスト・サーバー
5770SS1 option 30 QSHELL
5770SS1 option 33 PORTABLE APP SOLUTIONS ENVIRONMENT 5770DG1 IBM HTTP Server for i
5761JV1 IBM Developer Kit for Java 5761JV1 option 8 J2SE 5.0 32 bit
IBM i 6.1 推奨PTF
個別PTF Systems Director Navigator PTF プロダクト：5761SS1PTF番 号：SI34446
グループPTF DB2 for IBM i SF99601 - Level:14
グループPTF Java SF99562 - Level:12
グループPTF IBM HTTP Server for i SF99115 - Level:14
IBM i 7.1 推奨PTF
個別PTF Systems Director Navigator PTF プロダクト：5770SS1PTF番 号：SI37069
グループPTF DB2 for IBM i SF99701 - Level:2
グループPTF Java SF99572 - Level:2
グループPTF IBM HTTP Server for i SF99368 - Level:2
Preventive Service Planning - PSP
グループ PTF 参考情報
HTTP サーバーが開始されていること
下記コマンドで開始
STRTCPSVR SERVER(*HTTP) HTTPSVR(*ADMIN)
PC の前提条件として、Web ブラウザーが稼動すること
ブラウザーの種類は特に限定されていません。Internet Explorer, Netscape, Mozilla, Opella, FireFox など一般的なブラウザーが使用可能です。
IBM Systems Director Navigator for i の機能例
下記 URL にアクセスします。 http://（XXXXX）:2001 （XXXXX）には、ご利用のシステム名、または、IP アドレスを入力してください。アクセスすると、自 動的に下記にリダイレクトされます。 https://（XXXXX）:2005/ibm/console/logon.jsp ログイン画面 IBM i OS のユーザーID/パスワードでログインします。 ウェルカムページ
ログインすると下記の画面が表示されます。「IBM i の管理」を開くと、タスクのメニューが表示さ れます。 2：パフォーマンス ヘルスチェック CPU 使用率、ディスク容量などに対してそれぞれ閾値を設定し、システムの状況を表示すること で、ヘルスチェックを行うことができます。 「IBM i の管理」から「パフォーマンス」、「データの調査」、「ヘルス標識」、「システム・リソース・ヘ ルス標識」を選択します。「収集ライブラリー」、「収集名」を選択し、「表示」をクリックします。グラフ は、閾値を超えた時間の割合を、色を変えて表示します。このように一目でシステムのヘルス チェックを行うことができます。この機能を使用するには、あらかじめ、収集サービス等でパフォー
マンス・データを収集しておく必要があります。
閾値の設定を行う場合は、グラフの表示画面の「選択アクション」から「ヘルス標識の定義」を選択 します。
「ヘルス標識の定義」の画面から、CPU、ディスク、メモリー・プール、5250 OLTP 応答時間の閾 値を「警告」「アクション」の二段階でカスタマイズすることができます。例えば、下図のように「対話
式 CPU 使用率」の閾値として「警告」を 70%、「アクション」を 90%と設定します。グラフには、下記 のように閾値を超えた割合を色ごとに表示します。 緑色：（対話式 CPU 使用率が 70%以下の時間 / パフォーマンス・データ取得時間）× 100 黄色：（対話式 CPU 使用率が 70%を超え 90%以下の時間 / パフォーマンス・データ取 得時間）× 100 赤色：（対話式 CPU 使用率が 90%を越えた時間 / パフォーマンス・データ取得時間）× 100 3：クラスター構成の管理
「クラスター・リソース・サービス」を使用すると、IBM Systems Director Navigator for i から、高可 用性ソリューションの基礎となるクラスター・テクノロジーに関連したさまざまな処理を行えます。
「IBM i の管理」、「クラスター・リソース・サービス」からクラスターの停止や、クラスター・ノードの 追加ができます。 4：スプール管理 IBM i 7.1 からプリンター出力機能に、PDF 形式でのエクスポート機能が追加されました。これによ り、スプールファイルの PDF 化が可能になりました。 「IBM i の管理」、「基本操作」、「プリンター出力」からスプールファイルの右のアイコンをクリックし、 「エクスポートするファイル形式」、「PDF」、（出力先）を選択します。
※ 出力した PDF ファイルでの DBCS 文字の検索、コピー&ペーストはできません。 5：5250 エミュレーション IBM i 7.1 から 5250 エミュレーション機能が追加されました。HATS、HOD などの追加ソフトウェア を使用することなく、5250 画面を Web ブラウザーで表示できます。 「IBM i の管理」から「システム」、「5250 エミュレーション」を選択します。下記を設定し、「セッショ ンの開始」をクリックします。 ポート：23（デフォルト） コード・ページ：939 [日本語英数小文字拡張] ワークステーション ID：「ワークステーション ID を指定」を選択し、ブランクにすると、自動 的に互換性のある仮想装置(QPADEVxxxx)を選択します。
このエミュレーター機能は iSeries Access for Web と同じエミュレーション・ポートレットを利用しま すが、「セッション属性」のカスタマイズはできません。
6：他システムの管理 IBM i 7.1 から System i ナビゲーターのマネージメントセントラル機能のように、他のシステムの 管理ができるようになりました。 「IBM i の管理」から「ターゲット・システムの設定」を選択します。「他のシステムの管理」を選択し、 システム名、ユーザーID とパスワードを入力し、設定しま す。設定した他のシステムに対して、左 に表示されている管理タスクを行うことができます。ただし、5250 エミュレーションなど一部の機能 に関しては、現行では、未対応となっています。
ターゲット・システムを設定すると、下図「ターゲット・システム」の表示が変更されます。アクセスし ている URL は変更されません。
ローカル・システムと同じように、設定した他のシステムのスプール管理などが可能です。「IBM i の管理」、「基本操作」、「プリンター出力」からスプールファイルの PDF 形式のエクスポートなどの 機能を使うことができます。
