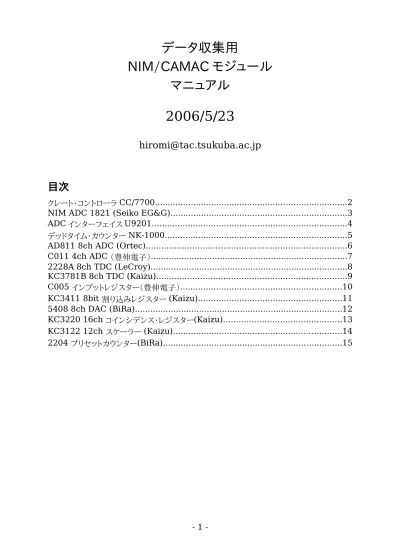

データ収集用
NIM/CAMAC モジュール
マニュアル
2006/5/23
[email protected]
目次
クレート・コントローラ CC/7700...2NIM ADC 1821 (Seiko EG&G)...3
ADC インターフェイス U9201...4
デッドタイム・カウンター NK-1000...5
AD811 8ch ADC (Ortec)...6
C011 4ch ADC （豊伸電子）...7 2228A 8ch TDC (LeCroy)...8 KC3781B 8ch TDC (Kaizu)...9 C005 インプットレジスター（豊伸電子）...10 KC3411 8bit 割り込みレジスター (Kaizu)...11 5408 8ch DAC (BiRa)...12 KC3220 16ch コインシデンス・レジスター(Kaizu)...13 KC3122 12ch スケーラー (Kaizu)...14 2204 プリセットカウンター(BiRa)...15
クレート・コントローラ
CC/7700
CC/7700 は東陽テクニカ社製の CAMAC クレートコントローラで、PC には専用のインター フェイスカードを挿入し、その間をフラットケーブルで接続します。 電源投入順序 1. ケーブルの接続を確認 2. PC の電源 ON 3. クレートの電源 ON LED • BUSY CAMAC にアクセス中 • NO-X X 応答が 0 • NO-Q Q 応答が 0 • L-SUM LAM が出ている • L-INT 自分がLAM を出している • I Inhibit • EI PC 割り込み可 REQ と G-IN を接続 PCに接続 常に ONLINENIM ADC 1821 (Seiko EG&G)
1821 は NIM 規格のウィルキンソン型 ADC です。 • クロックは211MHz • 入力信号は0 から+10V • コンバージョンゲインは256~8192（最大変換時間 40 マイクロ秒） • PHA モードでは入力信号のピークで AD 変換開始• SVA モードでは、GATE モードが COIN なら GATE 入力の立ち下がりで、GATE
モードがANTI なら GATE 入力の立ち上がりで、AD 変換開始
• ディスクリミネータLLD、ULD は 10mV 単位
データ収集に使用するためには、専用のCAMAC インターフェイス（U9201）とフラットケー ブルで接続して使用します。
デッドタイムカウンターに接続する場合は、リアのBZOT(Busy Out)をカウンターの GATE IN に接続します。
ADC が複数台あって、トータルのデッドタイムを計測する場合には、BZOT を BZIN にチェー ン接続し、最後のBZOT をカウンターの GATE IN に接続します。 CAMAC U9201 （筑波大仕様） ADC1821 の DATA に接続 （ケーブルを外す場合は こちら側を外す） BZIN BZOT BZIN BZOT 1821 DeadTime Counter (CAMAC)
ADC インターフェイス U9201
ADC1821 専用の CAMAC インターフェイスです。 CAMAC 命令 • F0 A0 データ読み出し • F2 A0 データ読み出し、LAM とバッファをクリア • F8 A0 テストLAM リクエスト。 LAM を出していたら Q=1 • F9 A0 バッファクリア • F10 A0 クリアLAM ステータス（F2 か F9 を先に実行しておく） • F24 A0 ADC 動作禁止（Inhibit LED 点灯）• F24 A13 LAM 出力禁止 • F26 A0 ADC 動作可 • F26 A13 LAM 出力可 • F27 A0 テストLAM ステータス。LAM FF が立っていたら Q=1 ユーザーコード • init: F24 A0 (1)ADC 動作禁止 F2 A0 (2)LAM とバッファをクリア F26 A13 (3)LAM 出力可 • run: F26 A0 (1)ADC 動作可 • stop: F24 A0 (1)ADC 動作禁止 F2 A0 (2)LAM とバッファをクリア • LAMn: F2 A0 (1)データ読み出し、LAM とバッファをクリア
デッドタイム・カウンター
NK-1000
NK-1000 は加速器部門で作られた CAMAC モジュールです。
• 16 ビットのタイマーカウンター
• A0 でアクセスするカウンターは True Time 用
• A1 でアクセスするカウンターは Live Time 用（LED でも表示）
• カウンターの単位は１秒（デフォルト）（最大１８時間）か10m 秒（最大 10 分）に設定 それ以上はオーバーフローを計数すること • Live Time の計測は常に１マイクロ秒精度 • GATE IN 入力は TTL（NIM 信号を入れないこと！） • CAMAC の X 応答は常に 0 CAMAC 命令 • F0 A0 True Time データ読み出し • F0 A1 Live Time データ読み出し • F2 A0 データ読み出し、カウンターをクリア • F2 A1 データ読み出し、カウンターをクリア • F9 A0 クリアカウンター • F9 A1 クリアカウンター • F10 A15 クリアLAM • F16 A0 カウンター値設定 • F16 A1 カウンター値設定 • F17 カウンター単位設定（W0=1 なら 10m 秒、W0=0 なら 1 秒） • F24 A15 LAM 禁止 • F26 A15 LAM 可 • F24 A0 カウント停止 • F26 A0 カウント開始（CLK LED 点灯） • F27 A0 テストオーバーフロー • F27 A1 テストオーバーフロー ユーザーコード • run: F24 A0 (1)カウント停止 F9 A0 (2)クリアカウンター F9 A1 (3)クリアカウンター F26 A0 (4)カウント開始 • stop: F24 A0 (1)カウント停止 • stop() sadc-deadtime.c を参照
AD811 8ch ADC (Ortec)
AD811 は CAMAC 規格の ADC です。
• 入力信号はユニポーラかバイポーラで0 から+2V • コンバージョンゲインは2048ch（11 ビット）（0 から 2047 が正常範囲で、2048 以 上はオーバーフロー） • STROBE で 8ch のゲートが開く。信号の立ち下がりが入力信号のピークと一致し ていること • CLEAR で AD 変換クリア • 変換時間は80 マイクロ秒（信号の大きさに関係なく一定） CAMAC 命令 • F0 An (n=0~7)データ読み出し • F2 An (n=0~6)データ読み出し • F2 A7 7ch データ読み出し、全データクリア、LAM クリア • F8 A12 テストLAM。LAM 出力なら Q=1 • F10 A12 クリアLAM • F11 A12 全データクリア、LAM クリア • F24 A12 LAM 禁止 • F25 An (n=0~7)内部テスト（オーバーフローする電圧が内部で接続される） • F26 A12 LAM 可 • F27 A12 テストbusy。AD 変換中なら Q=1 ユーザーコード
• init: F24 A12 (1)LAM 禁止
F11 A12 (2)全データクリア、LAM クリア
• run: F26 A12 (1)LAM 可 • stop: F24 A12 (1)LAM 禁止
C011 4ch ADC （豊伸電子）
C011 は CAMAC 規格の ADC です。 • 100MHz ウィルキンソン型 • 入力信号は0 から+2.5V • コンバージョンゲインは4096ch（12 ビット） • ペデスタルは50 カウント程度 • 変換時間は100 マイクロ秒以下 • HOLD 出力は入力を加算してディスクリミネータを通した出力 • HOLD 出力を GATE に入れれば、自己トリガー可能 • LAM 禁止命令が無いので、信号が入ると LAM が出てしまうので注意！ CAMAC 命令 • F0 An (n=0~3)データ読み出し • F2 An (n=0~3)データ読み出し • F2 A4 ピークホールドリセット • F8 テストLAM • F9 ピークホールドリセット、クリアLAM • F10 クリアLAM ユーザーコード • init: F9 (1)クリア • run: F9 (1)クリア • stop: F9 (1)クリア • LAMn: F0 A0 (1)データ読み出し（必要な ch） F0 A1 (2)データ読み出し（必要な ch） F0 A2 (3)データ読み出し（必要な ch） F0 A3 (4)データ読み出し（必要な ch） F9 (5)クリア2228A 8ch TDC (LeCroy)
2228A は CAMAC 規格の TDC です。
• 20MHz クロック、11 ビット（2048ch）
• COM START から STOP または COM STOP までの時間を計測 • 変換時間は最大100 マイクロ秒 • フルスケールは100、200、500 ナノ秒をスイッチで切り替え CAMAC 命令 • F0 An (n=0~7)データ読み出し • F2 An (n=0~6)データ読み出し • F2 A7 データ読み出し、クリアモジュール • F8 An (n=0~7)テスト LAM • F9 An (n=0~7)クリアモジュール • F10 An (n=0~7)クリア LAM • F24 An (n=0~7)LAM 禁止 • F25 An (n=0~7)テストモジュール（内部で 80%のカウント） • F26 An (n=0~7)LAM 可
KC3781B 8ch TDC (Kaizu)
KC3781B は CAMAC 規格の TDC です。 • 40MHz クロック、12 ビット（4096ch） • 変換時間は最大100 マイクロ秒 • フルスケールは200、400、1000 ナノ秒をスイッチで切り替え CAMAC 命令 • F0 An (n=0~7)データ読み出し • F2 An (n=0~6)データ読み出し • F2 A7 データ読み出し、クリアモジュール • F8 An (n=0~7)テスト LAM • F9 An (n=0~7)クリアモジュール • F10 An (n=0~7)クリア LAM • F24 An (n=0~7)LAM 禁止 • F25 An (n=0~7)テストモジュール • F26 An (n=0~7)LAM 可C005 インプットレジスター（豊伸電子）
C005 は 16 ビットのインプットレジスターです。 • 入力はLEVEL か GATE かが選択できる • ビット単位でLAM のマスクが指定できる • LAM の外部出力が可能 CAMAC 命令 • F0 A0 入力信号の直接読み出し（現在の状態） • F0 A1 LEVEL の場合は一度"1"になったのが保持され、 GATE の場合は GATE 入力と同期した入力が保持されている • F1 A0 LAM マスクレジスターの読み出し • F2 A0 F0 A0 と同じ • F2 A1 F0 A1 と同じだが、読み出し後にクリア • F8 A0 テストLAM • F9 A1 入力レジスタークリア • F11 A0 LAM マスクレジスターをクリア（全てマスクされる） • F17 A0 LAM マスクレジスター設定（ビットが"１"で LAM 可） • F24 A0 LAM 禁止 • F24 A1 LAM 外部出力禁止 • F26 A0 LAM 可 • F26 A1 LAM 外部出力可KC3411 8bit 割り込みレジスター (Kaizu)
KC3411 は 8 ビットのインプットレジスターです。 • 入力はLED で確認できる • ビット単位でLAM のマスクが指定できる • LAM の外部出力が可能 CAMAC 命令 • F0 A0 レジスター読み出し、LAM 禁止（LED は消えない） • F0 A1 レジスター読み出し（LED は消えない） • F1 A0 LAM マスクレジスターの読み出し • F8 A0 テストLAM • F9 A0 レジスタークリア（LED も消える） • F11 A0 LAM マスクレジスターをクリア（全てマスクされる） • F17 A0 LAM マスクレジスター設定（ビットが"１"で LAM 禁止） • F21 A0 LAM レジスターをクリア、LAM 可 • F24 A0 LAM 禁止 • F24 A1 LAM 外部出力禁止 • F26 A0 LAM 可 • F26 A1 LAM 外部出力可5408 8ch DAC (BiRa)
5408 は CAMAC 規格の DAC です。 • 出力は±10V • 電源投入時に+10V が出てしまうことがあるので注意！ • 12 ビット分解能 • ドライブ能力は5mA CAMAC 命令 • F0 An (n=0~7)レジスター読み出し • F16 An (n=0~7)レジスター書き込み データの値と出力電圧 0 = ―10V 1024 = ―5V 2048 = 0V 3072 = +5V 4095 = +10VKC3220 16ch コインシデンス・レジスター(Kaizu)
KC3220 は１６ビットのレジスターですが、LAM を発生する機能はありません。 CAMAC 命令 • F0 レジスター読み出し • F2 レジスター読み出し、クリア • F9 レジスタークリア • F25 テスト。レジスターの全ビットを１にセットするKC3122 12ch スケーラー (Kaizu)
KC3122 は 12 チャネルの 100MHz スケーラーです。 入力信号がTTL の物もありますので注意して下さい。 • 12 チャネル • 1 チャネルは 24 ビット CAMAC 命令 • F0 An (n=0~11)カウンター読み出し • F1 An (n=0~11)オーバーフロービット読み出し 入力０がビット０に対応し、カウンターがオーバーフローしていたら１ • F2 An (n=0~10)カウンター読み出し • F2 A11 カウンター読み出し、全カウンタークリア、オーバーフロークリア • F9 全カウンタークリア、オーバーフロークリア • F25 全カウンターを＋１する2204 プリセットカウンター(BiRa)
2204 はプリセット・カウンターで、レジスターにセットした値を入力信号でダウンカウントし、 ゼロになった時にLAM を発生させます。 元々は、１６ビット２チャンネルですが、内部で直列接続してあり、３２ビットのレジスターとして 使用できるようになっています。A0 が下位、A1 が上位のレジスターです。 入力信号は内部のジャンパーで切替えられますが、今はTTL にしてあります。 CAMAC 命令 • F0 An (n=0、1)カウンター読み出し • F2 An (n=0、1)カウンター読み出してクリアし、LAM もクリア • F10 An (n=0、1)カウンタークリア、LAM クリア • F16 An (n=0、1)カウンター設定（16 ビット） • F24 An (n=0、1)LAM 禁止 • F25 An (n=0、1)カウンターを-１する • F26 An (n=0、1)LAM 許可 • F24 A9 両方のLAM 禁止 • F25 A9 両方のカウンターを-１する設定値が65535 以下の場合は、A0 の LAM を使用し、65535 以上なら A0 は LAM 禁 止にして、A1 の LAM を使用するようにします。あるいは、A1 に+1 の値を設定すれば、常に A1 の LAM が使用可能です。
