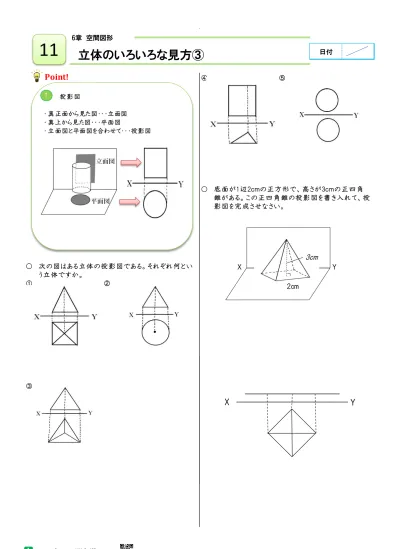

立体のいろいろな見方③

https://iidrill.com

④ ⑤

〇　

〇

① ②

③

次の図はある立体の投影図である。それぞれ何とい う立体ですか。

底面が1辺2ｃｍの正方形で、高さが3ｃｍの正四角 錐がある。この正四角錐の投影図を書き入れて、投 影図を完成させなさい。

11

立体のいろいろな見方③

投影図

・真正面から見た図・・・立面図

・真上から見た図・・・平面図

・立面図と平面図を合わせて・・・投影図 1

Point!

∟

3cm

2cm

X Y

X Y
