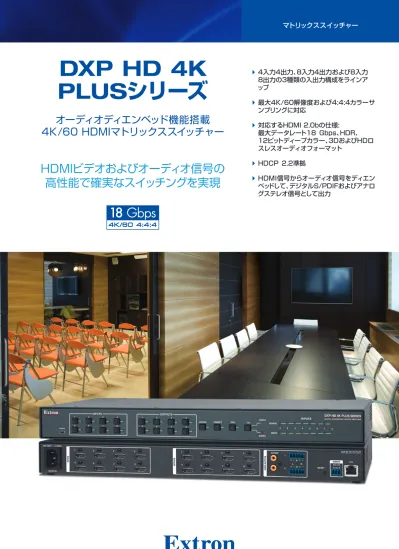

マトリックススイッチャー
}
}
4入力4出力、8入力4出力および8入力
8出力の3種類の入出力構成をラインア
ップ
}
}
最大4K/60解像度および4:4:4カラーサ
ンプリングに対応
}
}
対応するHDMI 2.0bの仕様:
最大データレート18 Gbps、HDR、
12ビットディープカラー、3DおよびHDロ
スレスオーディオフォーマット
}
}
HDCP 2.2準拠
}
}
HDMI信号からオーディオ信号をディエン
ベッドして、デジタルS/PDIFおよびアナロ
グステレオ信号として出力
DXP HD 4K
PLUSシリーズ
オーディオディエンベッド機能搭載
4K/60 HDMIマトリックススイッチャー
HDMIビデオおよびオーディオ信号の
高性能で確実なスイッチングを実現
中央制御室に設置されているDXP HD 4K PLUSは隣接する複数の 教室のAV信号のスイッチングに対応可能
イントロダクション
DXP HD 4K PLUSシリーズは、最大4K/60解像度、4:4:4 カラーサンプリングのHDMI信号に対応したHDCP 2.2準拠 高性能マトリックススイッチャーです。最大データレート18 Gbps、 HDR、12ビットディープカラー、3DおよびHDロスレスオーディ オフォーマットを含むHDMI 2.0bの仕様に対応しています。また、 エクストロンの独自技術SpeedSwitch®、EDID Minder®および Key Minder®ならびに自動入力イコライザーおよび出力リクロッ ク機能を搭載、システムの確実な動作を実現します。入力信号か らデジタルオーディオをディエンベッドしてデジタルまたはアナロ グステレオ信号として出力可能、システムへの導入を容易にしま す。4入力4出力、8入力4出力および8入力8出力の3種類の構成 をラインアップ、4K/60 HDMIビデオおよびオーディオ信号の確 実で高性能なスイッチングが必要な様々な用途に最適です。 DXP HD 4K PLUSシリーズマトリックススイッチャーは、4Kグ ラフィックボードを搭載したPC、メディアプレーヤー等のソース機 器や自然解像度が4Kのディスプレイと使用するために設計されて います。最大データレート18 Gbpsに対応、8ビットカラー、4:4:4 カラーサンプリングの4096×2160@60 Hzの解像度に対応可 能です。信号品位を維持するために入力に自動イコライザーおよ び出力にリクロック機能を搭載、各HDMI出力でビデオ信号のタイ ミングを修復し最適化します。これらの機能と共にProシリーズ High Speed HDMIケーブルを使用すれば、4K信号のより長距 離の伝送が可能になります。不十分なレベルのソース信号や長い ケーブルを伝送されて減衰した信号を補正するため、信号補正の ための機器を追加する必要がありません。さらに、各出力から周辺 機器にDC 5 V、250 mAの電源供給が可能です。柔軟なオーディオルーティング機能
DXP HD 4K PLUSシリーズのオーディオルーティングには2つ の方法があります。ソースからのエンベディッドデジタルオーディ オは、ビデオ信号と連動して、選択されたすべてのHDMI出力に スイッチングされます。内蔵のオーディオディエンベッダーにより、 オーディオ信号を個別のデジタルまたはアナログオーディオ出力 にルーティングすることが可能です。外付けのHDMIオーディオ ディエンベッダーが不要になるので、AVシステムの機器の数を 減らしシステムの簡素化および保守費用の削減に貢献しますデ ジタルオーディオ信号の分配が必要な用途には、エンベディッド オーディオを元の2チャンネルまたはマルチチャンネルのDolby® Digital、DTSフォーマットでS/PDIF出力にルーティング可能で す。アナログオーディオが必要な用途には、ディエンベッドした信号 をラインレベルステレオオーディオとしてターミナルブロックから 出力可能です。これらのオーディオ出力により、ローカルのオーディ オシステムとの統合が容易に可能です。高速で確実なスイッチング
HDMI機器との効率的な統合を可能にするために、エクストロンの 独自技術EDID MinderおよびKey Minderを搭載しています。 EDID MinderはEDID通信を自動的に管理、すべてのHDMIソー ス機器が正常に起動してディスプレイに確実にコンテンツを出力す ることを可能にします。Key Minderは入出力機器間のHDCP認 証と暗号化を維持して、業務用AVシステムに求められる高速で確 実なスイッチングを実現します。また、1つのソース信号を複数の ディスプレイに同時に出力することが可能です。SpeedSwitch技 術により、HDCPで暗号化されたコンテンツの高速な切り替えを実 現します。容易なセットアップ、監視および制御
DXP HD 4K PLUSシリーズマトリックススイッチャーは、 RS‑232およびイーサネットポート経由でシステム監視および制 御が可能です。コントロールシステムを使用してマトリックススイッ チャーの操作を行う場合、グローバルプリセットを使用することによ り容易な設定変更と高速なスイッチングが可能になります。フロン トパネルインジケーターにより、ルーティング、各入出力の信号の 有無および各入力のHDCPステータスを視覚的に確認することが 可能です。 4入力4出力、8入力4出力および8入力8出力の3種類の構成をラ インアップ、商業施設、医療機関および官公庁等のAV信号のスイッ チングが必要な様々な用途にお使いいただけます。これらの用途 には、会議室、分割ルーム、シミュレーション施設、ブリーフィン グルーム、講堂および隣接する教室をサポートする集中管理室が 含まれます。DXP HD 4K PLUSマトリックススイッチャーは、 フルデジタル化された伝送経路において最高画質の高解像度デジ タルビデオ信号を複数のソースおよびディスプレイ間で分配、伝送 することが必要な様々な業務用AVシステム環境でご使用いただけ ます。特長
4入力4出力、8入力4出力および8入 力8出力の3種類の入出力構成をライン アップ 最大4K/60解像度および4:4:4カラー サンプリングに対応 対応するHDMI 2.0bの仕様: 最大データレート18 Gbps、HDR、12 ビットディープカラー、3DおよびHDロス レスオーディオフォーマット HDMI信号からオーディオ信号をディエ ンベッドして、デジタルS/PDIFおよびア ナログステレオ信号として出力 DXP HD 4K PLUSシリーズは、HDMI 信号から2チャンネルLPCMオーディオ信号 を分離してS/PDIFデジタルおよびアナロ グオとして出力、またはDolby®またはDTS® ビットストリームオーディオをS/PDIFに分離 して出力することも可能です。分離された オーディオ信号を複数のS/PDIFおよびアナ ログオーディオにビデオ信号と非連動で出力 することも可能です。 SpeedSwitch®テクノロジーにより、 HDCPで暗号化されたコンテンツの高速 な切り替えが可能 Key Minder®機能により入出力機器間 でHDCP認証を継続的に行い高速で確 実なスイッチングを実現 入出力機器間で認証とHDCPによる暗号化 を維持して、業務用AVシステムに求められ る高速で確実なスイッチングを実現します。 1つのソース信号を複数のディスプレイに同 時に出力することが可能です。 EDID Minder®機能により接続機器間 のEDID通信を自動的に管理 ソース機器が正常に起動し適切な解像度で ディスプレイにコンテンツを出力することを 可能にします。 HDR(ハイダイナミックレンジ)ビデオに 対応 HDRビデオ信号に必要なビデオ帯域、カラー 深度およびメタデータ交換機能を提供するこ とにより、コントラスト範囲および色域を拡大 します。 自動入力イコライザー 長いケーブルや低品質のケーブルによる信 号損失や不十分な出力レベルのソース機器 からのHDMI入力信号を補正します。HDMI Proケーブルを使用した場合、4K/60信号 を最長10.7 mまで伝送可能です。 出力リクロック機能搭載 出力毎にHDMI信号のタイミングを補正、長 いケーブルで伝送することを可能にします。 HDCP 2.2準拠 コンテンツ保護されたメディアの表示および HDCPに準拠した他の機器との使用が可能 です。 HDCP認証の有無を設定可能 接続したソース機器に対してHDCPの認証 を行うか選択可能、HDCPに準拠した機器に 対してあらゆるコンテンツを暗号化して伝送 するソース機器と使用する場合に役立つ機 能です。HDCP認証を適用しない場合は、保 護されたコンテンツはソース機器から出力さ れません。 HDMI-DVI自動フォーマット変換 接続されているDVIディスプレイへの出力の ために自動的にHDMIソース信号のフォー マット変換を行います。 HDMI出力から外付け周辺機器にDC 5V、250 mAの電源を供給 グローバルプリセット 最大16通りのI/O構成を保存して、フロント パネル、イーサネットまたはシリアル制御で 呼び出すことが可能です。この機能を使用し てI/O構成を設定し、後日の使用に備えメモ リに保存しておくことが可能です。 QS-FPC™(クイック・スイッチ・フロント パネル・コントロール) 各入出力に別々のボタンを割り当て、容易で 直観的な操作が可能です。 入出力モードおよびHDCPステータスの 表示 入出力のタイや信号およびHDCPコンテン ツの入力を簡単に確認可能、トラブルシュー ティングを容易にします。 オーディオとビデオの連動および非連動 スイッチング ビデオ信号からアナログオーディオ信号を分 離してオーディオ出力2にルーティング可能 です。アナログオーディオチャンネルを独立 したスイッチャーとして使用可能です。 出力音量調整 オーディオ出力の音量調整が可能です。アナ ログオーディオをステレオまたはデュアルモ ノラル(バランスまたはアンバランス)として 出力可能です。 イーサネットによる監視および制御 LAN、WANまたはインターネット経由で標 準のTCP/IPプロトコルにより監視、管理お よび制御が可能です。 RS-232制御ポート フロントパネルにUSB設定ポートを装備 リアパネルにアクセスすることなく、容易に セットアップ、設定およびファームウェアの アップデートが可能です。 フロントパネルセキュリティロックアウト 機能 フロントパネルのボタン操作をロックしてい たずらを防止します。 パワーセーブモード SISコマンドを使用して、システムの不使用 時にファン、ビデオおよびオーディオIC等の コンポーネントを一時的にオフにすることが 可能。消費電力を節約できます。 ルーミング機能 特定の出力を部屋単位にグループ化して、そ れぞれのグループに独立したプリセットを割 り当てることが可能です。1部屋当たり最大 8出力をグループ化可能です。合計で10部 屋、部屋当たり10件のプリセットを設定可能 です。 出力ミュートコントロール 任意の出力をいつでもミュートすることが可 能です。 PCS製品設定用ソフトウェアを使用して 容易に設定およびインストールが可能 1つのアプリケーションで様々なエクストロ ン製品の設定が可能です。 ラックマウント可能な1U高、フルラック 幅の金属製筐体 エクストロンのEverlast内蔵型電源 実証された高い信頼性と低消費電力により 運用コストを低減します。各部機能
オーディオディエンベッド機能
DXP HD 4K PLUSシリーズはオーディオディエンベッド機能 を搭載、デジタルマルチチャンネルオーディオおよびアナログス テレオ出力をビデオ信号から独立してルーティング可能です。 ミキサーやオーディオDSPプロセッサーをマトリックススイッ チャーに直接接続可能、別途オーディオディエンベッダーの接続 が不要で余分な費用や手間がかかりません。Dolby Digitalま たはDTSフォーマットのマルチチャンネルデジタルオーデディオ はS/PDIF信号として出力し、ネイティブの2チャンネルオーディ オはS/PDIFおよびアナログステレオ信号として出力可能、柔軟 なオーディオのルーティングが可能です。この機能により中央に 設置されたDXP HD 4K PLUSマトリクススイッチャーにより、 ビデオおよびオーディオ信号を複数の場所に独立してルーティ ングすることが可能です。 Key Minder®機能 HDCP認証を継続的に維持 して高速で確実なスイッチン グを実現するとともに、1つ のソース信号を複数のディス プレイに同時に出力すること が可能です。 SpeedSwitch®テクノロ ジー HDCPで暗号化されたコンテ ンツの高速な切り替えを可能に します。 4K/60@4:4:4 最大4096×2160解像度信 号の高性能スイッチングおよび 伝送に対応します。 EDID Minder®機能 接続機器間のEDID通信を自動的に 管理し、ソース機器が正常に起動し 確実にコンテンツを出力することを 可能にします。 自動入力イコライザー 長いケーブルや低品質のケー ブルによる信号損失や不十分 な出力レベルのソース機器か らのHDMI入力信号を補正しま す。HDMI Proケーブルを使用 した場合、4K/60信号を最長 10.7 mまで伝送可能です。 HDMIオーディオのディエン ベッド機能 DolbyまたはDTSフォーマットの マルチチャンネルまたは2チャン ネルオーディオをビデオ信号か ら分離してS/PDIFまたはアナロ グオーディオ信号として出力する ことが可能です。 HDCP 2.2準拠 コンテンツ保護されたメディア の表示およびHDCPに準拠した 他の機器との使用が可能です。 出力リクロック機能搭載 出力毎にHDMI信号の波形を 整形、補正して、ケーブルによる 伝送距離を延ばします。eBUS FLEX I/O RELAYS IR/SERIAL COM 12 VDC LAN +V Tx Rx G Tx Rx G Tx Rx G Tx Rx GRTSCTSS G S GS G S G + + -+ --+ - -S G PWR OUT = 12W +S S G S GS G S G Tx Rx G Tx Rx G Tx Rx G Tx Rx G RTSCTS 1 2 3 4 G 1234 5678 1 1234 5678 237 4568 12 3 100-240V ~ 50-60Hz 5A MAX SWITCHED 12 VDC 40W MAX TOTAL4 IPCP PRO 550 100-240V --A MAX 50-60 Hz
USB STORAGE RESET LAN 1 3B-Y R-YVID/Y 4 HDMI HDMI HDMI AUDIO LR LR HDMI LOOPOUT 2 INPUTS-CH A INPUTS-CH B OUTPUTS SMP 351 1 2 3 4 G DIGITAL I/O Tx Rx RS-232 G
REMOTE LAUDIOR LAUDIOR MOUSE / KEYBOARD 1 2 100-240V --A MAX 50-60 Hz
USB STORAGE RESET LAN 1 3B-Y R-YVID/Y 4 HDMI HDMI HDMI AUDIO LR LR HDMI LOOPOUT 2 INPUTS-CH A INPUTS-CH B OUTPUTS SMP 351 1 2 3 4 G DIGITAL I/O Tx Rx RS-232 G
REMOTE LAUDIOR LAUDIOR MOUSE / KEYBOARD 1 2 DXP 88 HD 4K PLUS S/PDIF 1 2 AUDIO OUTPUTS OUTPUTS INPUTS 100-240V ~ --A MAX 50-60 Hz 1 5 2 6 3 7 4 8 1 5 2 6 3 7 4 8 L R REMOTE LAN Tx Rx G RESET INPUT OFF SEND POWER STATUS OUTPUT LINK DTP2 T 211 CONFIG POWER 12V --A MAXAUDIO
INPUTS SIG LINK DTP2 OUT OVER DTP2 RS-232IR Tx RxTx RxG INPUT OFF SEND POWER STATUS OUTPUT LINK DTP2 T 211 CONFIG POWER 12V --A MAXAUDIO
INPUTS SIG LINK DTP2 OUT OVER DTP2 RS-232IR Tx RxTx RxG INPUT OFF SEND POWER STATUS OUTPUT LINK DTP2 R 211 CONFIG L RS-323IR Tx RxGTx Rx R POWER 12V --A MAXOVER DTP2SIG LINK OUTPUTSAUDIO
DTP2 IN V C G 10V50mA REMOTE STANDBY TIMER OFFG R CLASS 2 WIRING MPA 601-70V 70V OUTPUT L (SUMMED) (SUMMED)R R L POWER 12V 1.3A MAX INPUTS INPUT OFF SEND POWER STATUS OUTPUT LINK DTP2 R 211 CONFIG L RS-323IR Tx RxGTx Rx R POWER 12V --A MAXOVER DTP2SIG LINK AUDIOOUTPUTS
DTP2 IN V C G 10V50mA REMOTE STANDBY TIMER OFFG R CLASS 2 WIRING MPA 601-70V 70V OUTPUT L (SUMMED) (SUMMED)R R L POWER 12V 1.3A MAX INPUTS !1@2#3$4%5^6&7*8(9)0_-+= |\ }] {[ ~` QWERTYUIOP “‘ :; <,>.?/ ASDFGHJ ZXCVBNM KL control shift caps lock tab escF1F2F3F4F5F6 F7F8F9F10F11F12 F13F14F15F16F17F18F19 alt optioncommand
deletefnhomeclear
enter =/* 8 -5 2 7 0. 4 1 + 9 6 3 pageup pagedown end delete commandoptioncontrol shift return !1@2#3$4%5^6&7*8(9)0_-+= |\ }] {[ ~` QWERTYUIOP “‘ :; <,>.?/ ASDFGHJ ZXCVBNM KL control shift caps lock tab escF1F2F3F4F5F6 F7F8F9F10F11F12 F13F14F15F16F17F18F19 alt optioncommand
deletefnhomeclear
enter =/* 8 -5 2 7 0. 4 1 + 9 6 3 pageup pagedown end delete
commandoptioncontrol shift return Extron Help SystemOff Display Room Control Off Mute Screen Lighting December 15, 2013 - 7:58 AM ControlAudio
Volume Mute Tuner 1 2 3 VCR LaptopPCDVD DocCam Tuner On Channel Last Presets More Presets 3 2 1 6 5 4 9 8 7 Enter 0 Extron
Help SystemOff Display Room Control Off Mute Screen Lighting December 15, 2013 - 7:58 AM AudioControl
Volume Mute Tuner 1 2 3 VCR LaptopPCDVD DocCam Tuner On Channel Last Presets MorePresets 3 2 1 6 5 4 9 8 7 Enter 0 WiFi 1234 WiFi12 34
STANDBY/ON PQLS HDMI OPEN/CLOSEFL OFF USB STANDBY/ON PQLS HDMI OPEN/CLOSEFL OFF USB ShareLink 200 N 1 2 USB ShareLink 200 N 1 2 USB Extron DTP2 T 211 トランスミッター Extron DTP2 R 211 レシーバー Extron MPA 601-70V パワーアンプ HDMI HDMI HDMI HDMI イーサネット イーサネット HDMI オーディオ オーディオ イーサネット TCP/IP ネットワーク 構内LAN Extron IPCP Pro 550 IP Link Pro コントロールプロセッサー Extron ShareLink 200 N ワイヤレスコラボレーション ゲートウェイ Extron SMP 351 ストリーミングメディアプロセッサー 4Kブルーレイプレーヤー CPU Extron DXP HD 4K PLUS オーディオディエンベッド 機能搭載4K/60 HDMI マトリックススイッチャー ルーム1 Extron DTP2 R 211 レシーバー CATxケーブル 最長100 m CATxケーブル最長100 m ワイヤレスキーボードおよびマウス プロジェクター ワイヤレスキーボードおよびマウス プロジェクター HDMI RS-232 HDMI RS-232 Extron TLP Pro 720M TouchLink®Pro ウォールマウント型 7インチタッチパネル Extron TLP Pro 720M TouchLink®Pro ウォールマウント型 7インチタッチパネル Extron FF 220T Flat Field シーリングスピーカー Extron FF 220T Flat Field シーリングスピーカー Extron DTP2 T 211 トランスミッター Extron MPA 601-70V パワーアンプ HDMI オーディオ HDMI イーサネット イーサネット オーディオ ルーム2
システム例
システム構成図
分割ルーム トレーニングやミーティング、イベント等 に合わせて、部屋をフレキシブルに利用 できる分割ルームが多くの施設で使用さ れています。しかし同時にこのタイプの部 屋は、分割して使用する際も結合して使 用する際も多数のソースおよびディスプ レイ機器を使用するため、実現が困難で す。コントロールシステムから容易に制 御が可能な、1台のマトリックススイッ チャーを使用するのが理想的です。 DXP HD 4K PLUSシリーズマトリック ススイッチャー は、最 大 4 K 解 像 度 の ビデオ信号をエンベディッドオーディオとともにルーティング可能です。異なる部屋の使用法に合わせてグループまた はゾーン分けが可能です。各マトリックススイッチャーはデジタル信号からのオーディオ信号のディエンベッドを行い、 独立して処理してオーディオシステムに伝送することが可能です。これらの機能により、DXP HD 4K PLUSシリー ズは、様々な構成の分割ルームに対応します。07-2018 68-328a4-03 REV.A A4 - Japanese - NP エクストロン エレクトロニクス ジャパン 〒１０２−００８２ 東京都千代田区一番町 １６番地 共同ビル TEL： ０３−３５１１−７６５５／FAX： ０３−３５１１−７６５６ m o c . n o r t x e @ s e l a s n a p a j ：li a m -e ワールドワイド・セールスオフィス アメリカ(アナハイム、NC州ローリー、シリコンバレー、ダラス、ニューヨーク、ワシントンDC)、カナダ(トロント)、メキシコ(メキシコシティー)、フランス(パリ)、 イギリス(ロンドン)、ドイツ(フランクフルト)、スペイン(マドリード)、スウェーデン(ストックホルム)、オランダ(アムスフォート)、ロシア(モスクワ)、 UAE(ドバイ)、南アフリカ(ヨハネスブルグ)、イスラエル(テルアビブ )、オーストラリア(シドニー、メルボルン)、 インド（ニューデリー、バンガロール、ムンバイ)、シンガポール、韓国(ソウル)、中国(北 京、上 海、香港 ) www.extron.co.jp 18
